Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» УЧЕБНЫЙ КУРС «ГЕОИНФОРМАЦИОННЫЕ СИСТЕМЫ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ» Запросы и выборки 9 УНЦ «ГИС технологии» , СПб. ГЭТУ 1

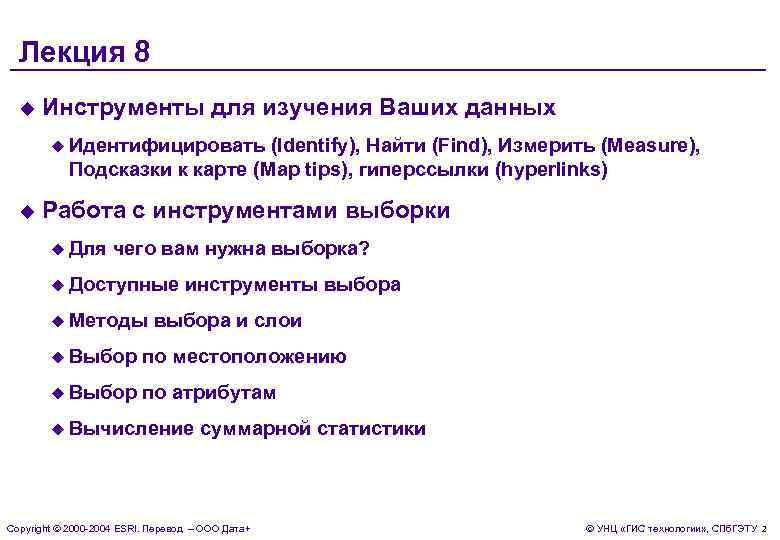

Лекция 8 u Инструменты для изучения Ваших данных u Идентифицировать (Identify), Найти (Find), Измерить (Measure), Подсказки к карте (Map tips), гиперссылки (hyperlinks) u Работа с инструментами выборки u Для чего вам нужна выборка? u Доступные инструменты выбора u Методы выбора и слои u Выбор по местоположению u Выбор по атрибутам u Вычисление суммарной статистики Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 2

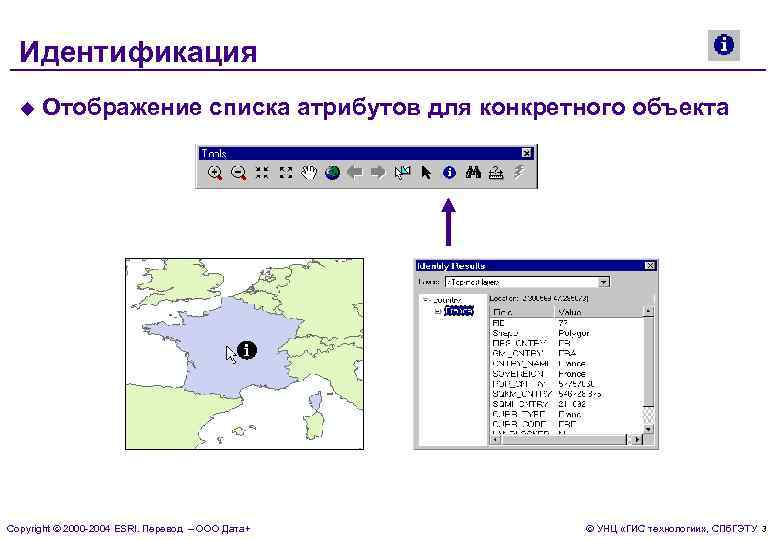

Идентификация u Отображение списка атрибутов для конкретного объекта i Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 3

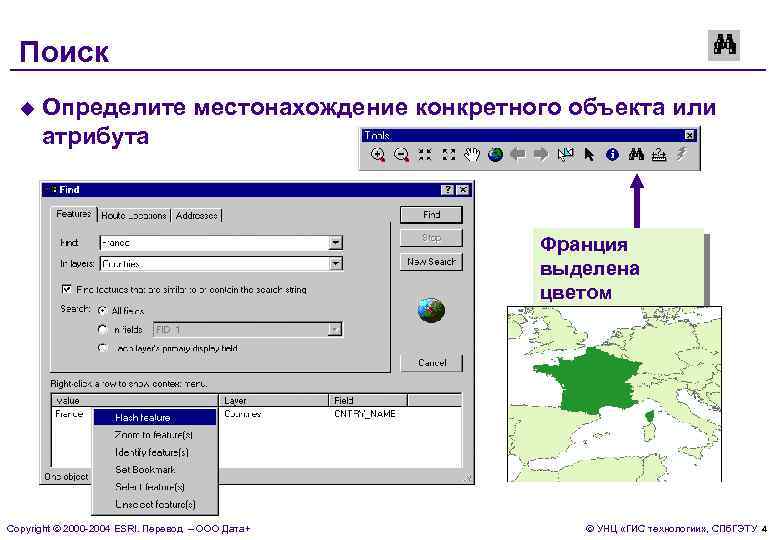

Поиск u Определите местонахождение конкретного объекта или атрибута Франция выделена цветом Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 4

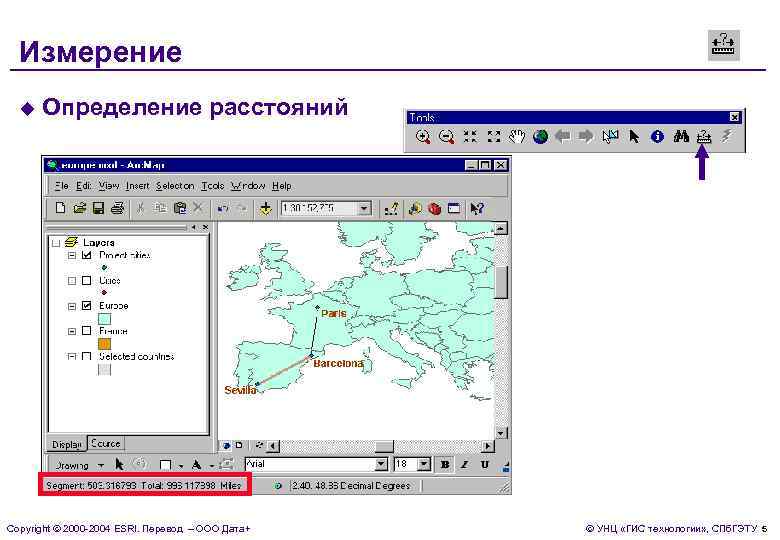

Измерение u Определение расстояний Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 5

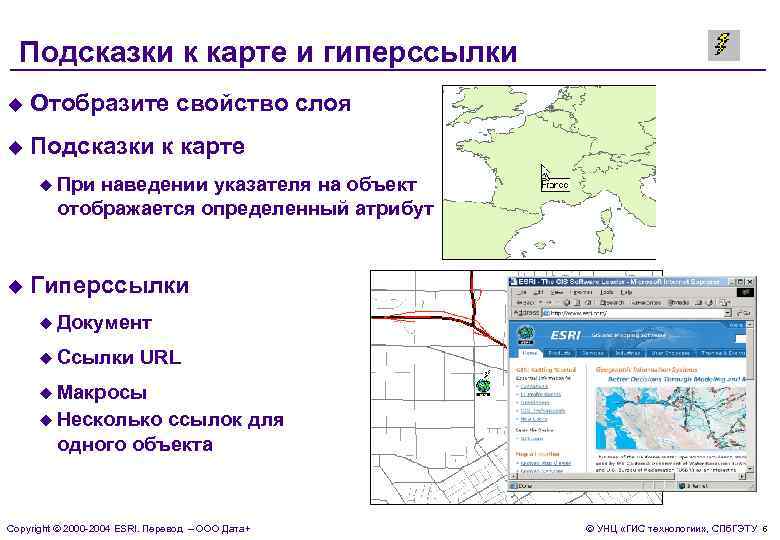

Подсказки к карте и гиперссылки u Отобразите свойство слоя u Подсказки к карте u При наведении указателя на объект отображается определенный атрибут u Гиперссылки u Документ u Ссылки URL u Макросы u Несколько ссылок для одного объекта Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 6

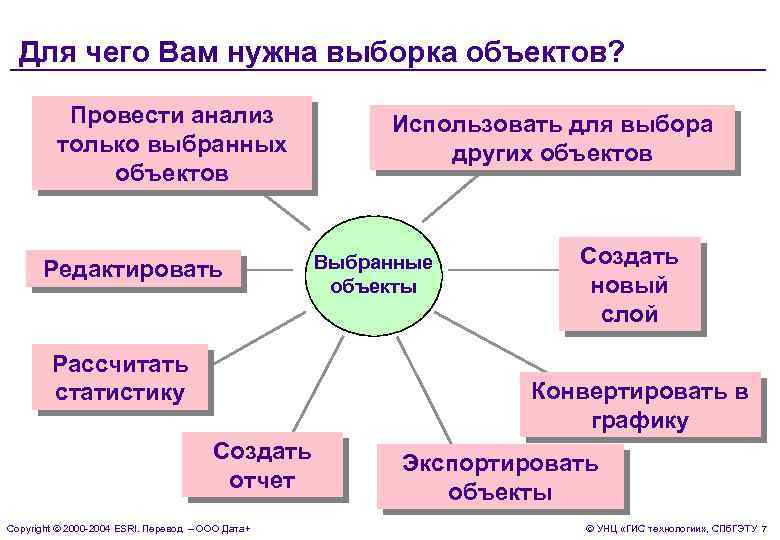

Для чего Вам нужна выборка объектов? Провести анализ Использовать для выбора только выбранных других объектов Выбранные Создать Редактировать объекты новый слой Рассчитать статистику Конвертировать в графику Создать Экспортировать отчет объекты Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 7

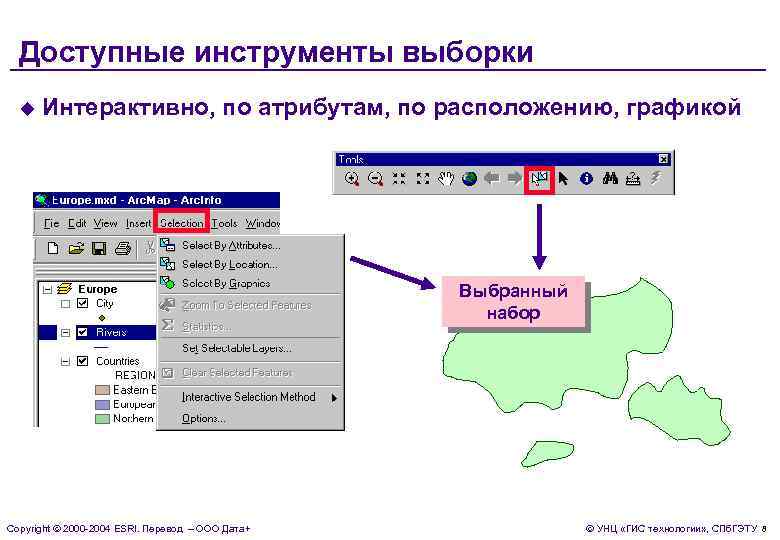

Доступные инструменты выборки u Интерактивно, по атрибутам, по расположению, графикой Выбранный набор Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 8

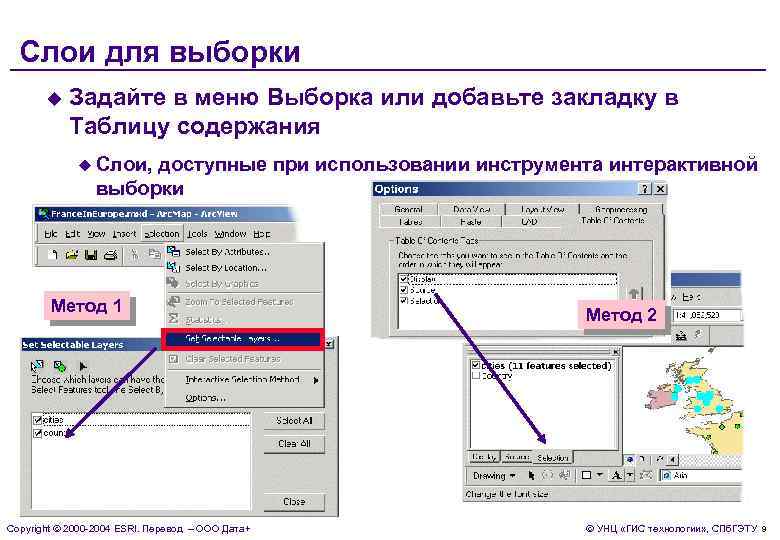

Слои для выборки u Задайте в меню Выборка или добавьте закладку в Таблицу содержания u Слои, доступные при использовании инструмента интерактивной выборки Метод 1 Метод 2 Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 9

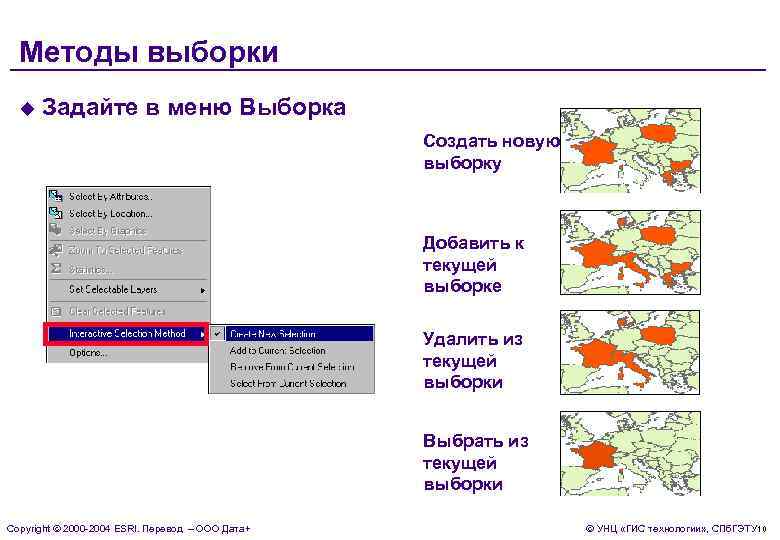

Методы выборки u Задайте в меню Выборка Создать новую выборку Добавить к текущей выборке Удалить из текущей выборки Выбрать из текущей выборки Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 10

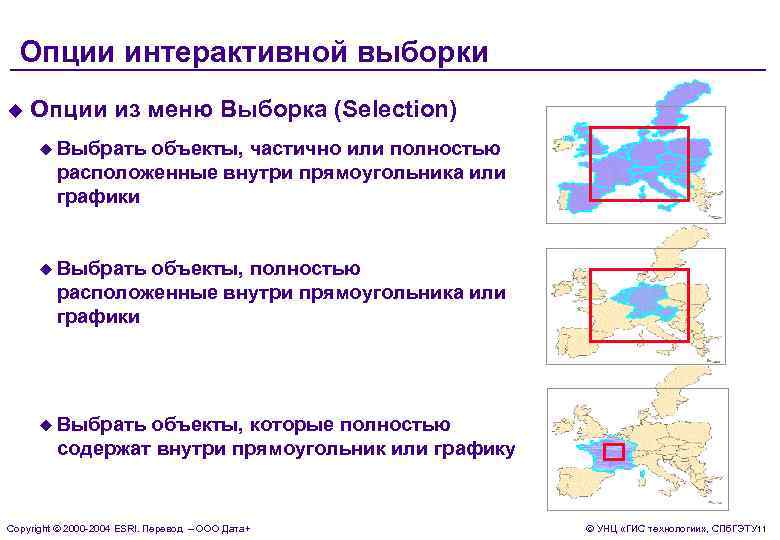

Опции интерактивной выборки u Опции из меню Выборка (Selection) u Выбрать объекты, частично или полностью расположенные внутри прямоугольника или графики u Выбрать объекты, полностью расположенные внутри прямоугольника или графики u Выбрать объекты, которые полностью содержат внутри прямоугольник или графику Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 11

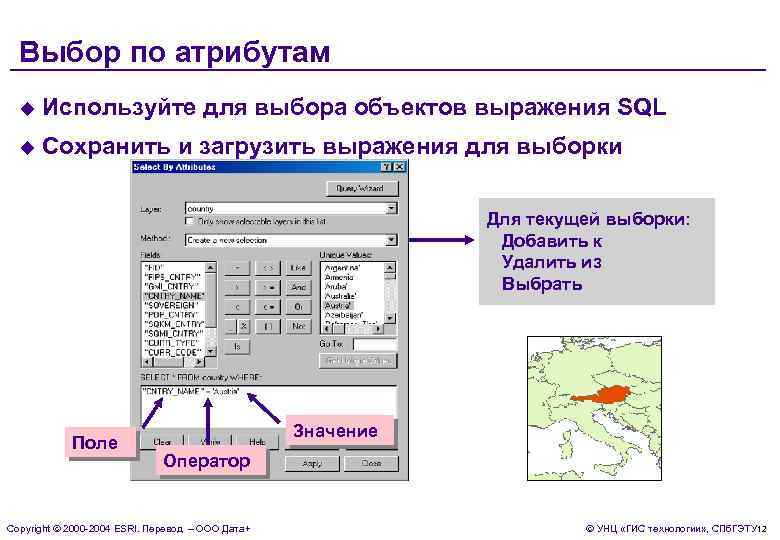

Выбор по атрибутам u Используйте для выбора объектов выражения SQL u Сохранить и загрузить выражения для выборки Для текущей выборки: Добавить к Удалить из Выбрать Значение Поле Оператор Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 12
Выбор по расположению (пространственный запрос) u Используйте объекты одного слоя для выбора объектов из другого слоя Города Страны Результат Города, пересекаемые выбранными странами Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 13

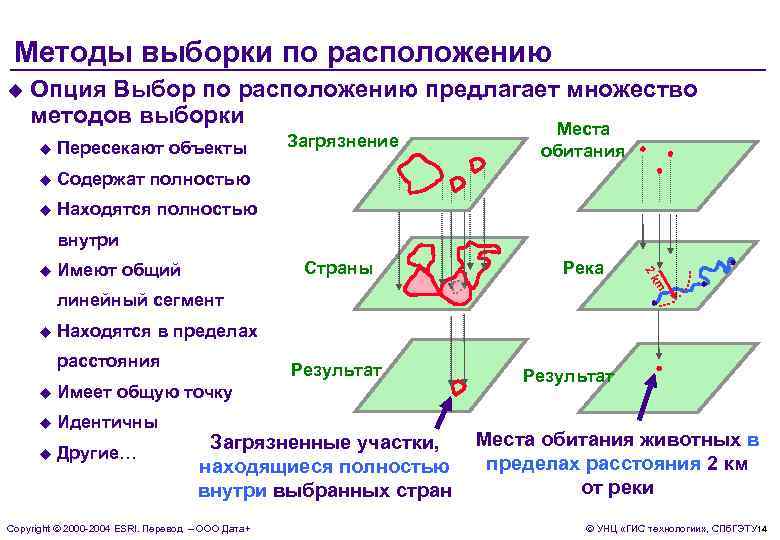

Методы выборки по расположению u Опция Выбор по расположению предлагает множество методов выборки Места Пересекают объекты Загрязнение u обитания u Содержат полностью u Находятся полностью внутри u Имеют общий Страны Река 2 k m линейный сегмент u Находятся в пределах расстояния Результат u Имеет общую точку u Идентичны Загрязненные участки, Места обитания животных в u Другие… находящиеся полностью пределах расстояния 2 км внутри выбранных стран от реки Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 14

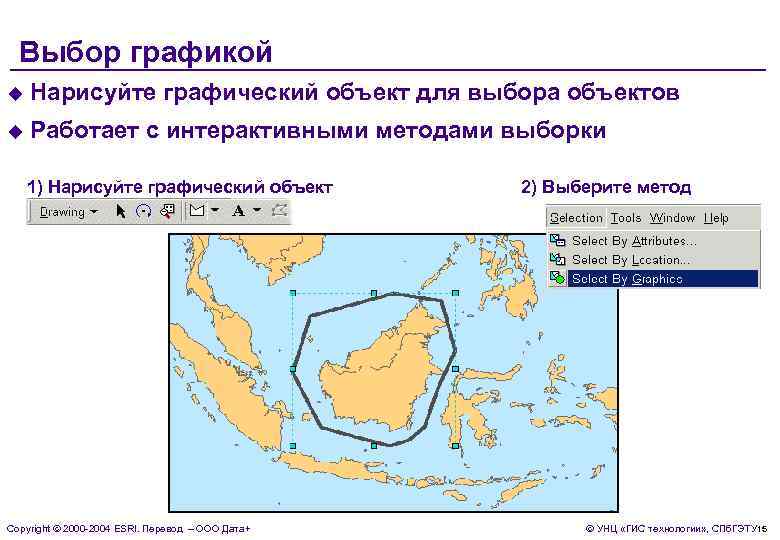

Выбор графикой u Нарисуйте графический объект для выбора объектов u Работает с интерактивными методами выборки 1) Нарисуйте графический объект 2) Выберите метод Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 15

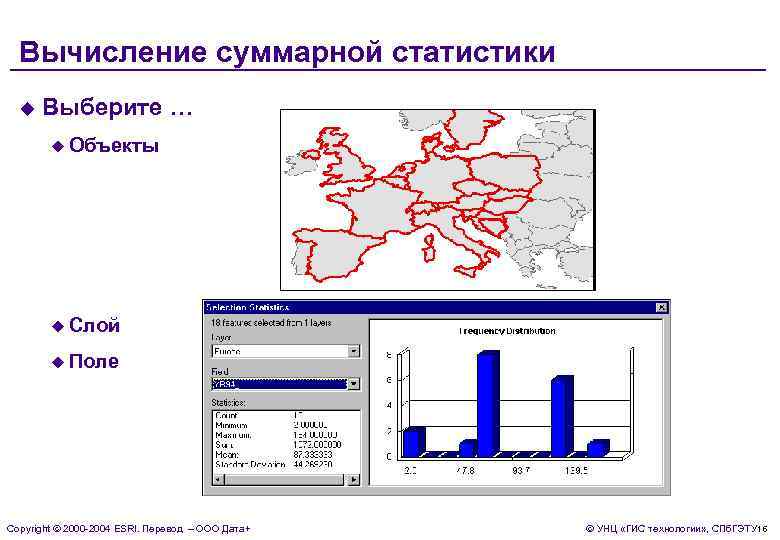

Вычисление суммарной статистики u Выберите … u Объекты u Слой u Поле Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 16
