Санкт-Петербургский Государственный Электротехнический Университет им. В. И. Ульянова(Ленина) “ЛЭТИ” Кафедра ЭПУ Доклад по дисциплине: «Вакуумные и плазменные приборы и устройства» На тему: «Плазменные устройства отображения информации» Выполнил: Самойленко С. Группа: 7203 ЭЛ Санкт-Петербург 2011 г.

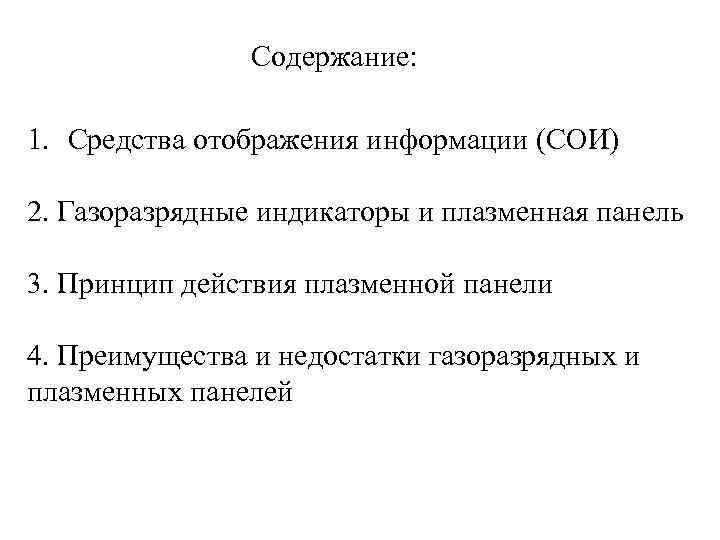

Содержание: 1. Средства отображения информации (СОИ) 2. Газоразрядные индикаторы и плазменная панель 3. Принцип действия плазменной панели 4. Преимущества и недостатки газоразрядных и плазменных панелей
1. Средства отображения информации (СОИ) Во всех системах, где требуется представить информацию в форме, удобной для визуального восприятия человеком, применяются средства отображения информации (СОИ). Одной из основных частей СОИ является индикатор — электронный прибор для преобразования электрических сигналов в пространственное распределение яркости (контраста).

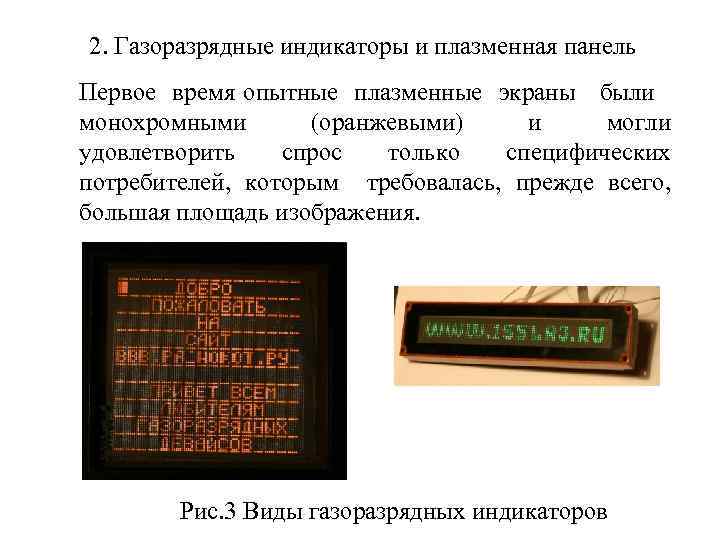

2. Газоразрядные индикаторы и плазменная панель Первое время опытные плазменные экраны были монохромными (оранжевыми) и могли удовлетворить спрос только специфических потребителей, которым требовалась, прежде всего, большая площадь изображения. Рис. 3 Виды газоразрядных индикаторов
3. Принцип действия плазменной панели Рис. 3 Устройство плазменной панели

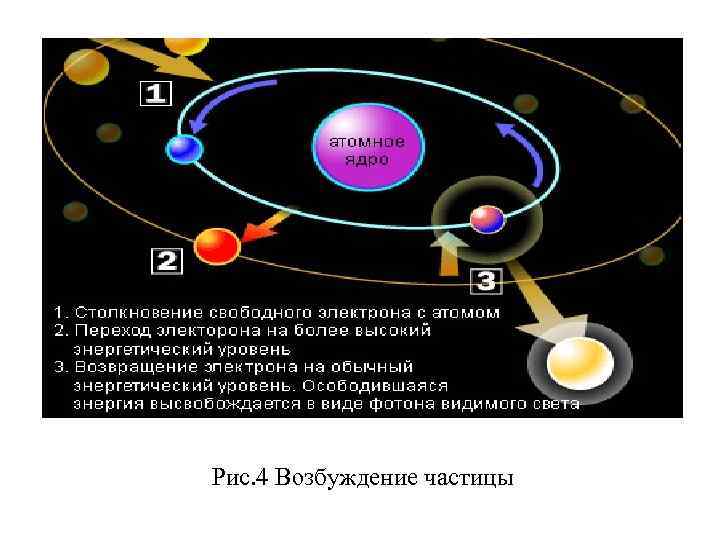

Рис. 4 Возбуждение частицы
Химический состав люминофора: Зелёный: Zn 2 Si. O 4: Mn 2+ / Ba. Al 12 O 19: Mn 2+; + / YBO 3: Tb / (Y, Gd)BO 3: Eu [1] Синий: Ba. Mg. Al 10 O 17: Eu 2+ Красный: Y 2 O 3: Eu 3+ / Y 0, 65 Gd 0, 35 BO 3: Eu 3+

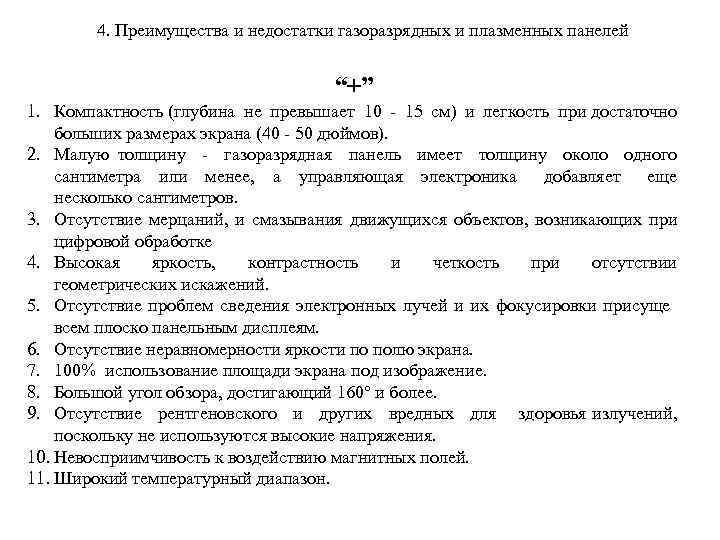

4. Преимущества и недостатки газоразрядных и плазменных панелей “+” 1. Компактность (глубина не превышает 10 - 15 см) и легкость при достаточно больших размерах экрана (40 - 50 дюймов). 2. Малую толщину - газоразрядная панель имеет толщину около одного сантиметра или менее, а управляющая электроника добавляет еще несколько сантиметров. 3. Отсутствие мерцаний, и смазывания движущихся объектов, возникающих при цифровой обработке 4. Высокая яркость, контрастность и четкость при отсутствии геометрических искажений. 5. Отсутствие проблем сведения электронных лучей и их фокусировки присуще всем плоско панельным дисплеям. 6. Отсутствие неравномерности яркости по полю экрана. 7. 100% использование площади экрана под изображение. 8. Большой угол обзора, достигающий 160° и более. 9. Отсутствие рентгеновского и других вредных для здоровья излучений, поскольку не используются высокие напряжения. 10. Невосприимчивость к воздействию магнитных полей. 11. Широкий температурный диапазон.

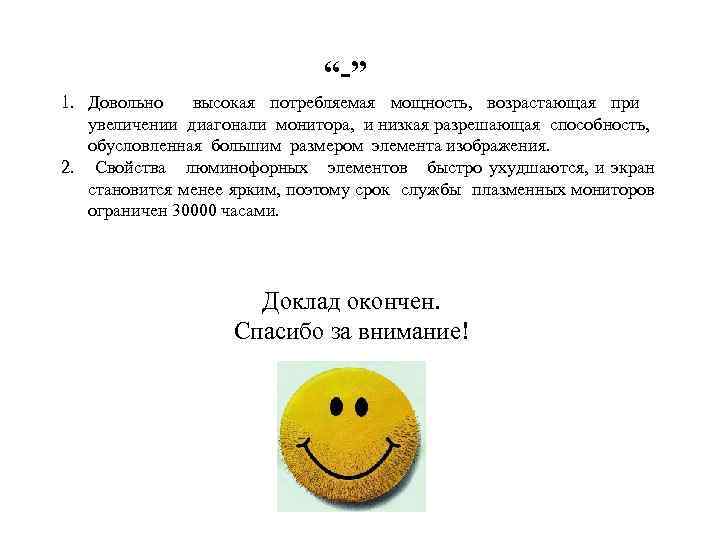

“-” 1. Довольно высокая потребляемая мощность, возрастающая при увеличении диагонали монитора, и низкая разрешающая способность, обусловленная большим размером элемента изображения. 2. Cвойства люминофорных элементов быстро ухудшаются, и экран становится менее ярким, поэтому срок службы плазменных мониторов ограничен 30000 часами. Доклад окончен. Спасибо за внимание!
