Санкт-Петербургский государственный бюджетный электротехнический университет «ЛЭТИ» им. В. И. Ульянова (Ленина) (СПб. ГЭТУ) Презентация на тему «Защитное заземление» Выполнила студентка факультета ЭМ группы 9603 Архипенко Оксана Николаевна. Преподаватель: Буканин Владимир Анатольевич

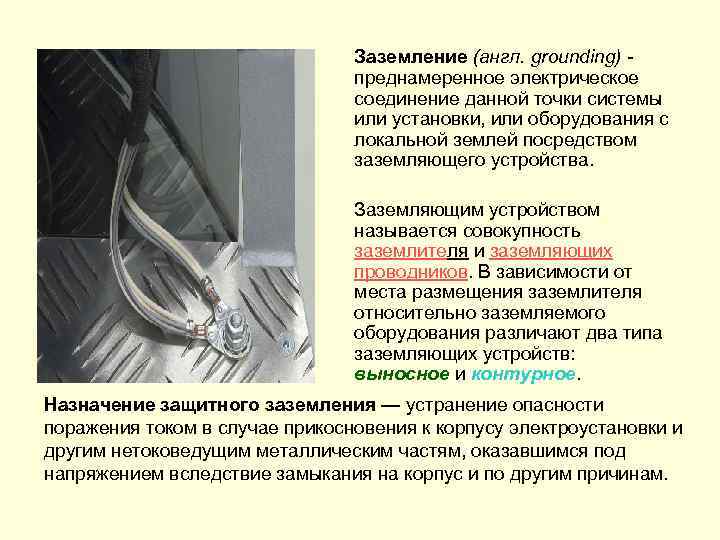

Заземление (англ. grounding) преднамеренное электрическое соединение данной точки системы или установки, или оборудования с локальной землей посредством заземляющего устройства. Заземляющим устройством называется совокупность заземлителя и заземляющих проводников. В зависимости от места размещения заземлителя относительно заземляемого оборудования различают два типа заземляющих устройств: выносное и контурное. Назначение защитного заземления — устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
ß Выносное заземляющее устройство ß Контурное заземляющее устройство
Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования, а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования. Напряжение корпуса электроустановки: Uз = Iз * Rз Напряжение прикосновения и ток через тело человека: Uh = Iз * Rз * a 1; Ih = Iз * (Rз / Rh) * a 1, где a 1 - коэффициент напряжение прикосновения.

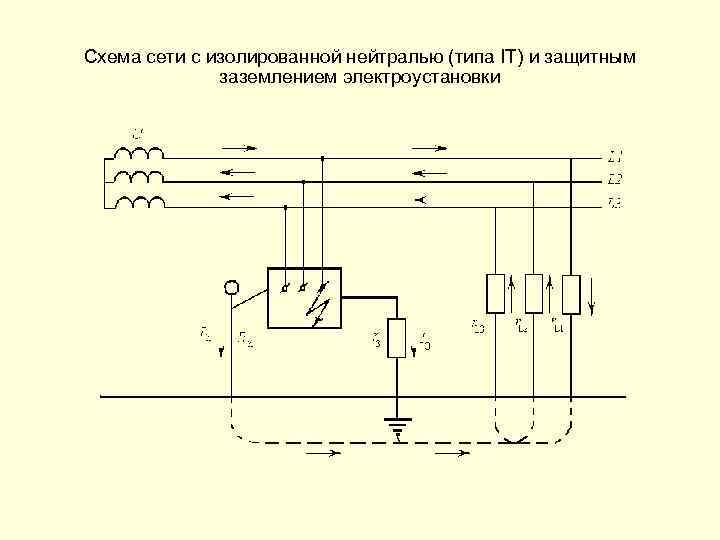

Схема сети с изолированной нейтралью (типа IT) и защитным заземлением электроустановки

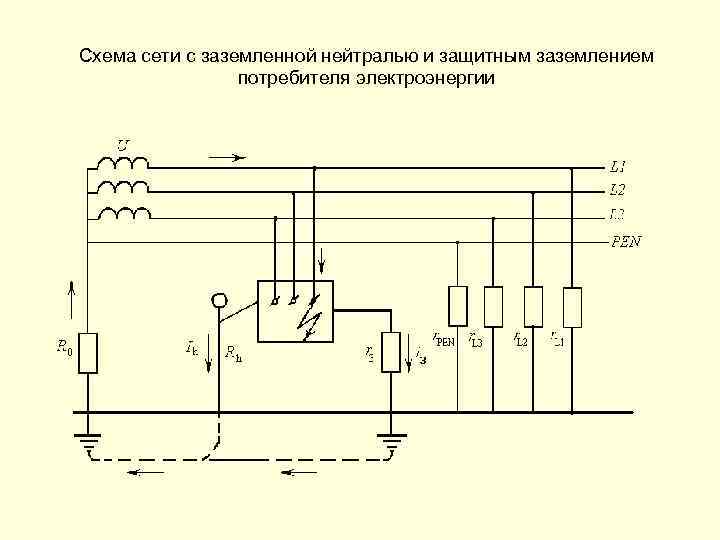

Схема сети с заземленной нейтралью и защитным заземлением потребителя электроэнергии

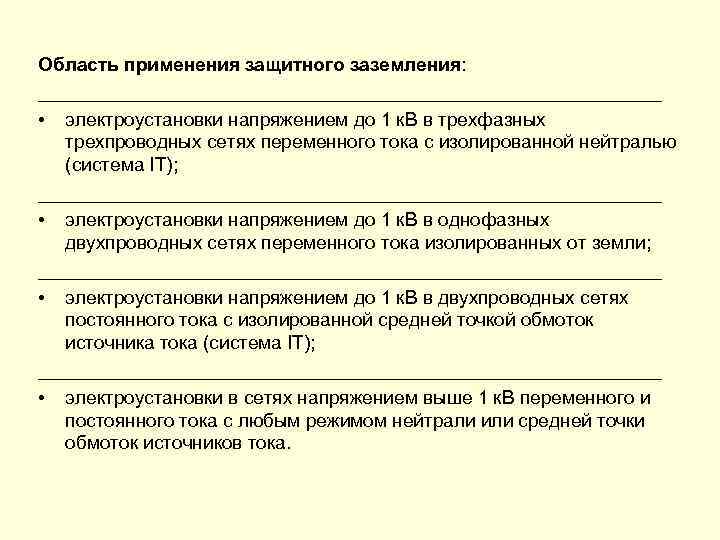

Область применения защитного заземления: ______________________________ • электроустановки напряжением до 1 к. В в трехфазных трехпроводных сетях переменного тока с изолированной нейтралью (система IT); ______________________________ • электроустановки напряжением до 1 к. В в однофазных двухпроводных сетях переменного тока изолированных от земли; ______________________________ • электроустановки напряжением до 1 к. В в двухпроводных сетях постоянного тока с изолированной средней точкой обмоток источника тока (система IT); ______________________________ • электроустановки в сетях напряжением выше 1 к. В переменного и постоянного тока с любым режимом нейтрали или средней точки обмоток источников тока.
Спасибо за просмотр!
