Санкт-Петербургский архитектурно- строительный университет Кафедра геотехники Летняя ознакомительная геологическая практика в окрестностях Санкт- Петербурга
Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Цель практики: 1. закрепить знания, полученные на лекциях и практических занятиях по курсу «Инженерная геология и гидрогеология» ; 2. познакомиться с навыками геологических полевых наблюдений во время производства инженерно-геологических изысканий; 3. получить представление об инженерно-геологических и гидрогеологических особенностях территории Санкт-Петербурга и его пригородов во время экскурсий на побережье Финского залива и Саблинский полигон; 4. Познакомиться с некоторыми видами полевых исследований грунтов и организационными моментами инженерных изысканий.

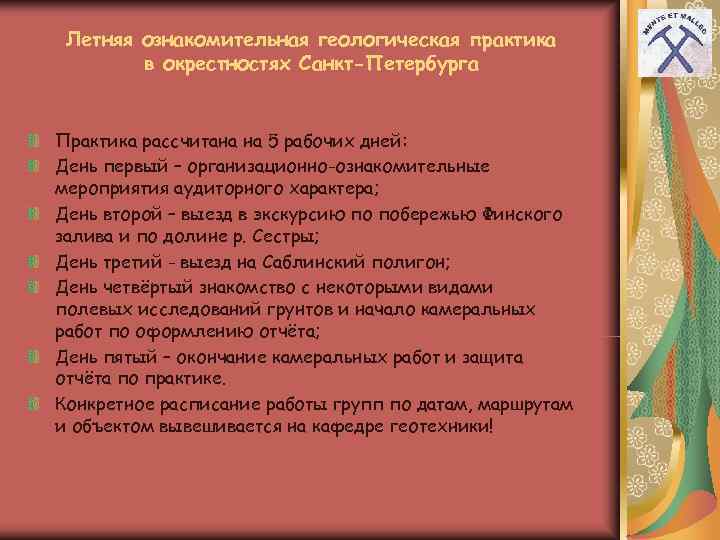

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Практика рассчитана на 5 рабочих дней: День первый – организационно-ознакомительные мероприятия аудиторного характера; День второй – выезд в экскурсию по побережью Финского залива и по долине р. Сестры; День третий - выезд на Саблинский полигон; День четвёртый знакомство с некоторыми видами полевых исследований грунтов и начало камеральных работ по оформлению отчёта; День пятый – окончание камеральных работ и защита отчёта по практике. Конкретное расписание работы групп по датам, маршрутам и объектом вывешивается на кафедре геотехники!

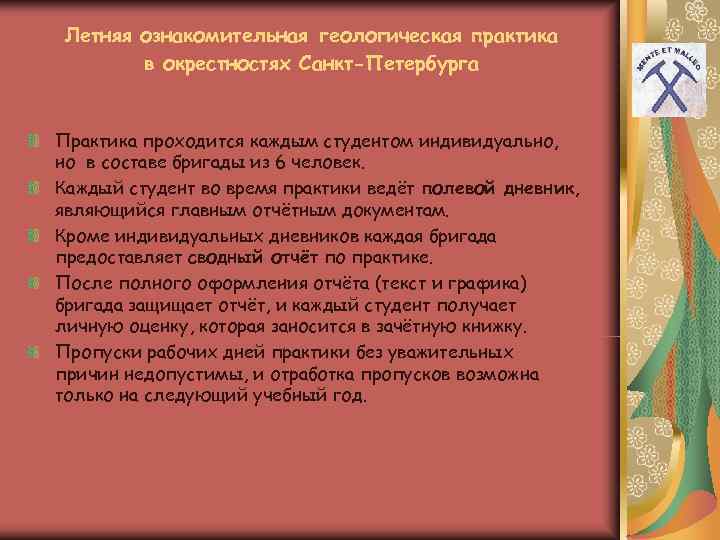

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Практика проходится каждым студентом индивидуально, но в составе бригады из 6 человек. Каждый студент во время практики ведёт полевой дневник, являющийся главным отчётным документам. Кроме индивидуальных дневников каждая бригада предоставляет сводный отчёт по практике. После полного оформления отчёта (текст и графика) бригада защищает отчёт, и каждый студент получает личную оценку, которая заносится в зачётную книжку. Пропуски рабочих дней практики без уважительных причин недопустимы, и отработка пропусков возможна только на следующий учебный год.

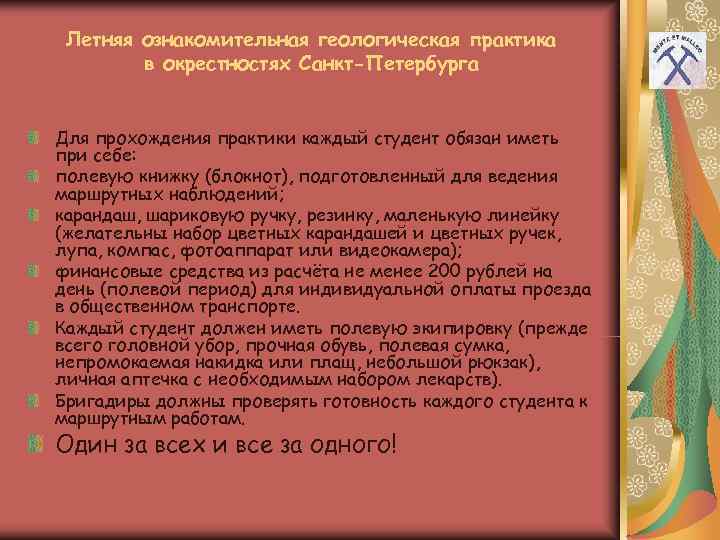

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Для прохождения практики каждый студент обязан иметь при себе: полевую книжку (блокнот), подготовленный для ведения маршрутных наблюдений; карандаш, шариковую ручку, резинку, маленькую линейку (желательны набор цветных карандашей и цветных ручек, лупа, компас, фотоаппарат или видеокамера); финансовые средства из расчёта не менее 200 рублей на день (полевой период) для индивидуальной оплаты проезда в общественном транспорте. Каждый студент должен иметь полевую экипировку (прежде всего головной убор, прочная обувь, полевая сумка, непромокаемая накидка или плащ, небольшой рюкзак), личная аптечка с необходимым набором лекарств). Бригадиры должны проверять готовность каждого студента к маршрутным работам. Один за всех и все за одного!

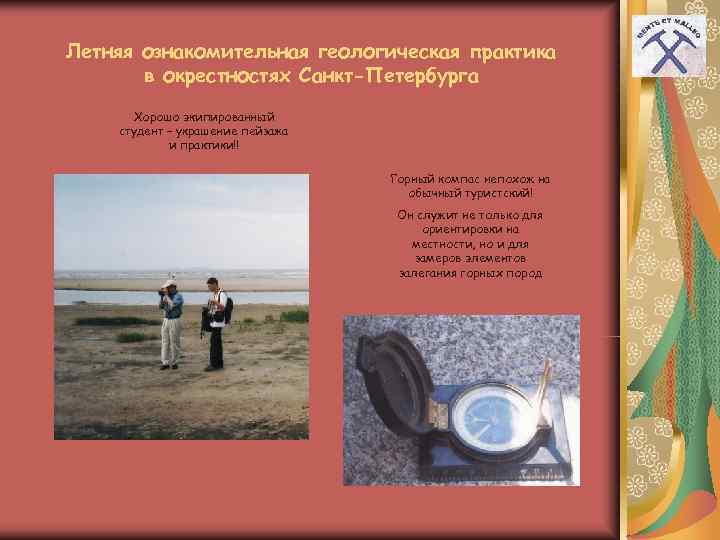

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Хорошо экипированный студент – украшение пейзажа и практики!! Горный компас непохож на обычный туристский! Он служит не только для ориентировки на местности, но и для замеров элементов залегания горных пород

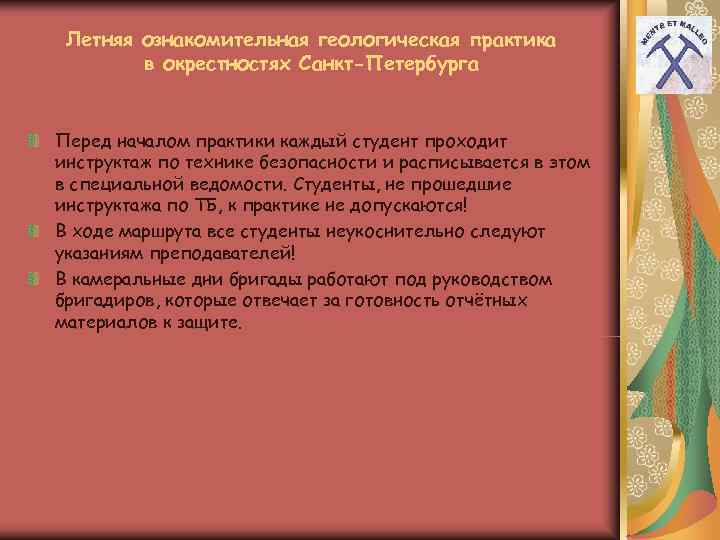

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Перед началом практики каждый студент проходит инструктаж по технике безопасности и расписывается в этом в специальной ведомости. Студенты, не прошедшие инструктажа по ТБ, к практике не допускаются! В ходе маршрута все студенты неукоснительно следуют указаниям преподавателей! В камеральные дни бригады работают под руководством бригадиров, которые отвечает за готовность отчётных материалов к защите.

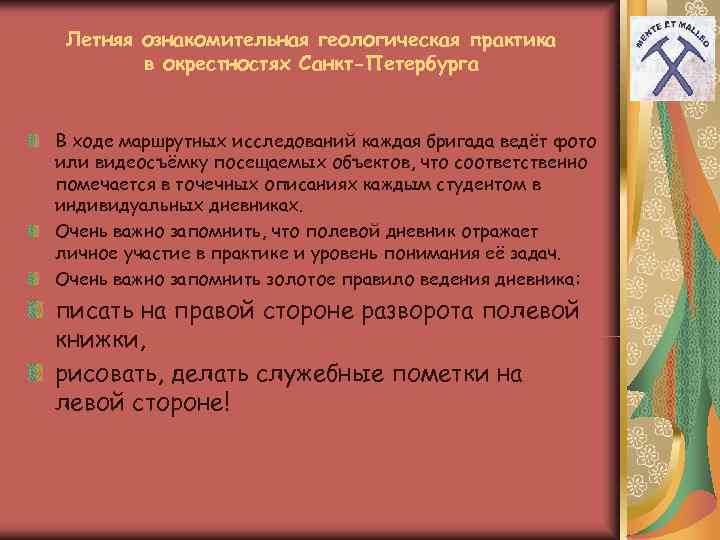

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга В ходе маршрутных исследований каждая бригада ведёт фото или видеосъёмку посещаемых объектов, что соответственно помечается в точечных описаниях каждым студентом в индивидуальных дневниках. Очень важно запомнить, что полевой дневник отражает личное участие в практике и уровень понимания её задач. Очень важно запомнить золотое правило ведения дневника: писать на правой стороне разворота полевой книжки, рисовать, делать служебные пометки на левой стороне!
Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Полевой дневник Писать здесь! Рисовать, делать служебные заметки здесь!

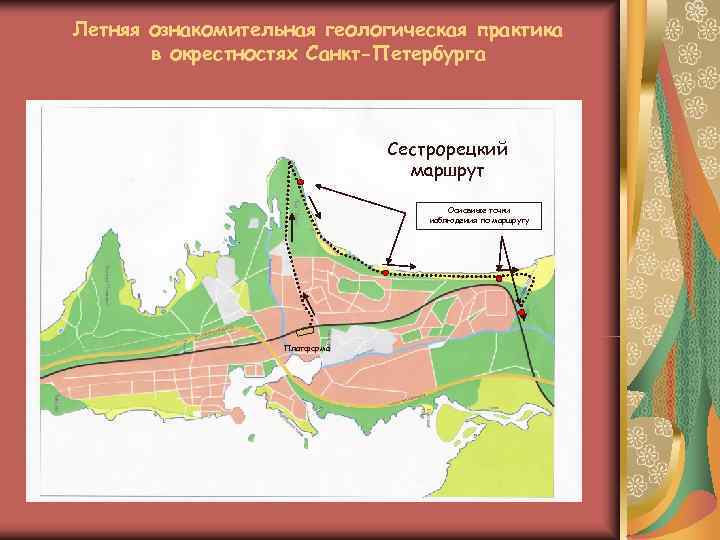

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Сестрорецкий маршрут Основные точки наблюдения по маршруту Платформа

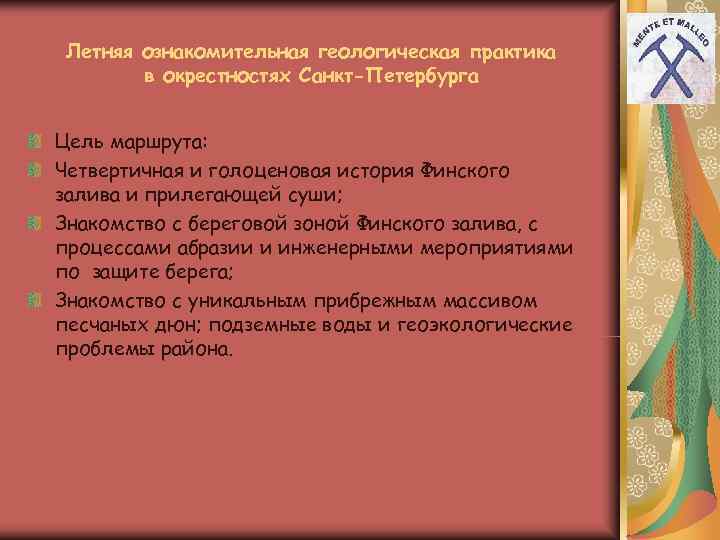

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Цель маршрута: Четвертичная и голоценовая история Финского залива и прилегающей суши; Знакомство с береговой зоной Финского залива, с процессами абразии и инженерными мероприятиями по защите берега; Знакомство с уникальным прибрежным массивом песчаных дюн; подземные воды и геоэкологические проблемы района.

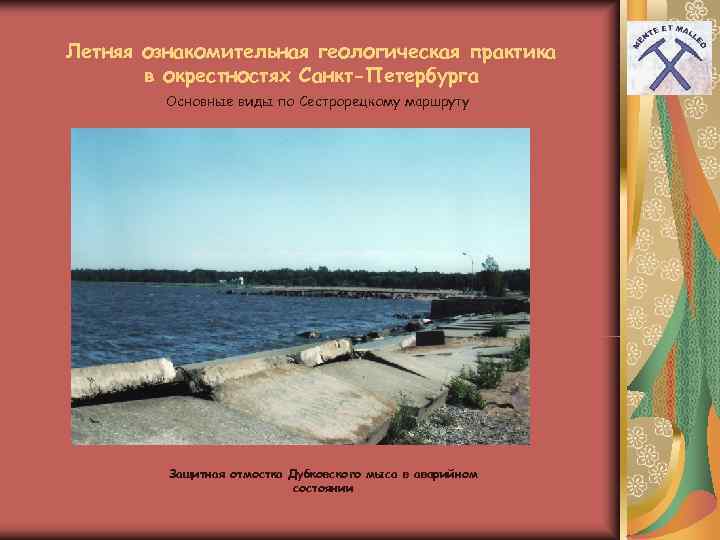

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Защитная отмостка Дубковского мыса в аварийном состоянии

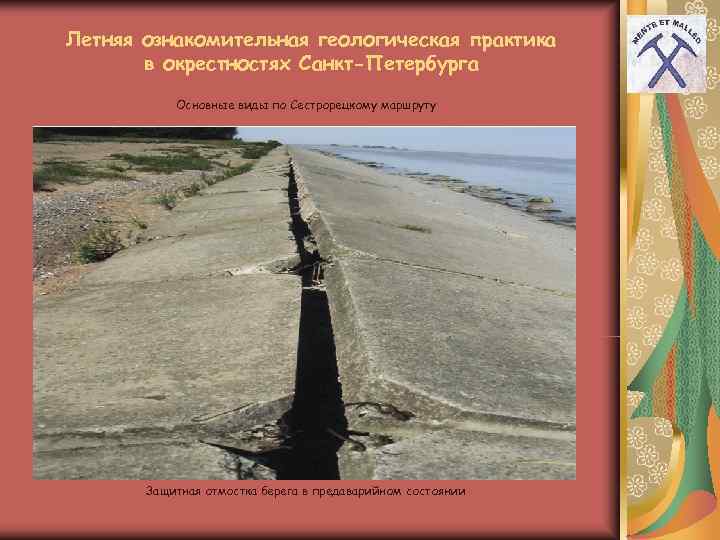

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Защитная отмостка берега в предаварийном состоянии

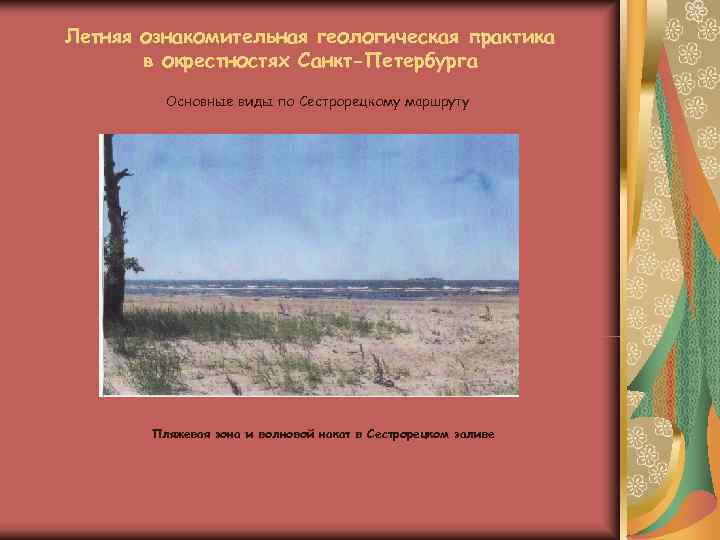

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Пляжевая зона и волновой накат в Сестрорецком заливе

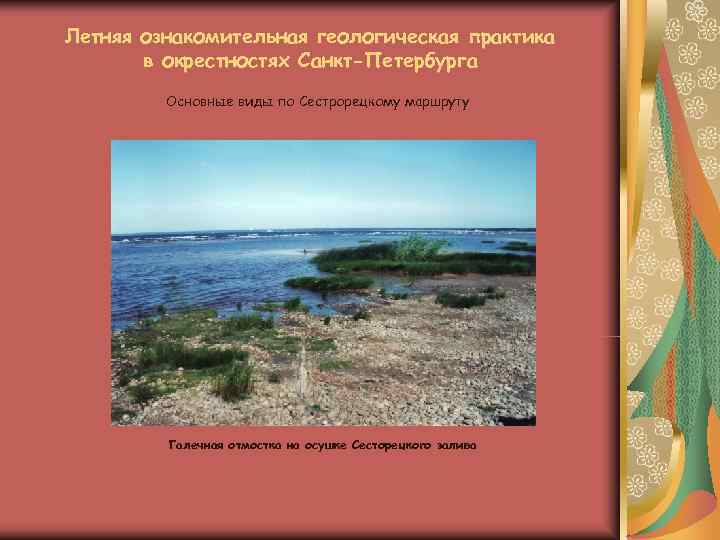

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Галечная отмостка на осушке Сесторецкого залива

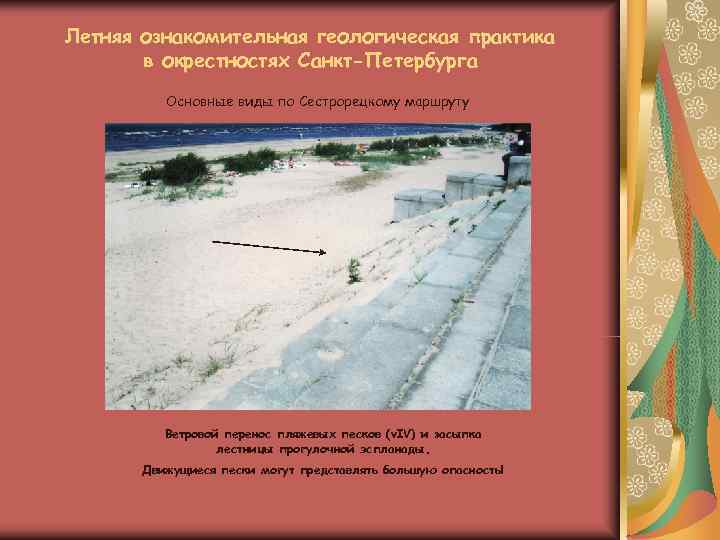

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Ветровой перенос пляжевых песков (v. IV) и засыпка лестницы прогулочной эспланады. Движущиеся пески могут представлять большую опасность!

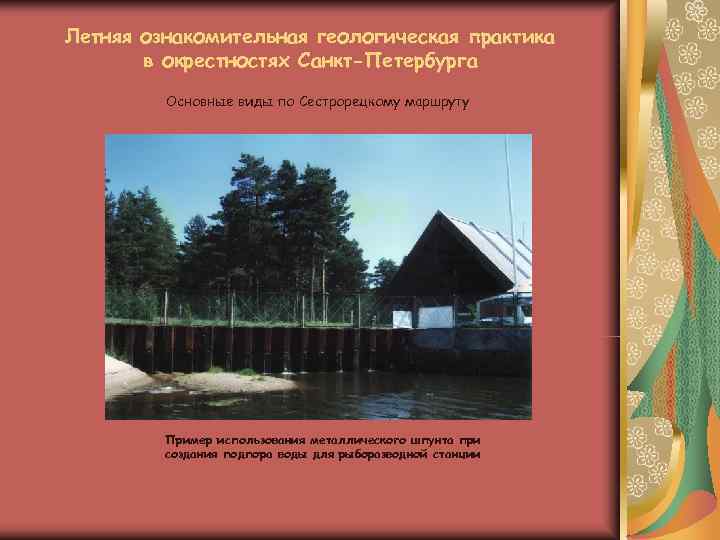

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Пример использования металлического шпунта при создания подпора воды для рыборазводной станции

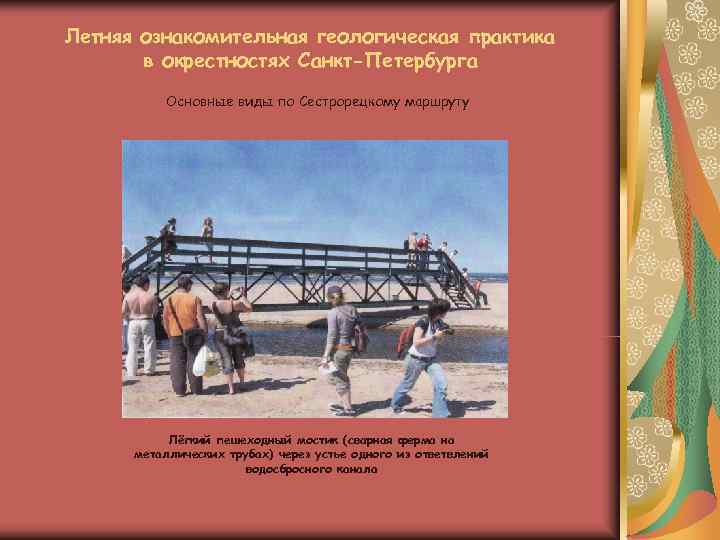

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Лёгкий пешеходный мостик (сварная ферма на металлических трубах) через устье одного из ответвлений водосбросного канала

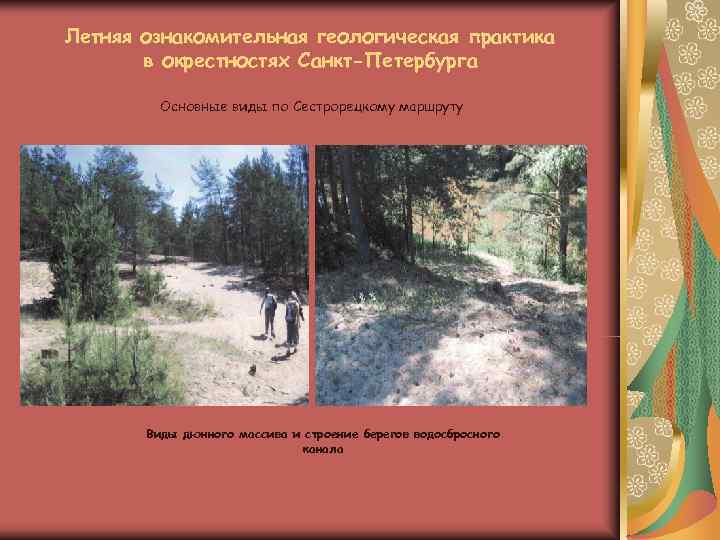

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Виды дюнного массива и строение берегов водосбросного канала

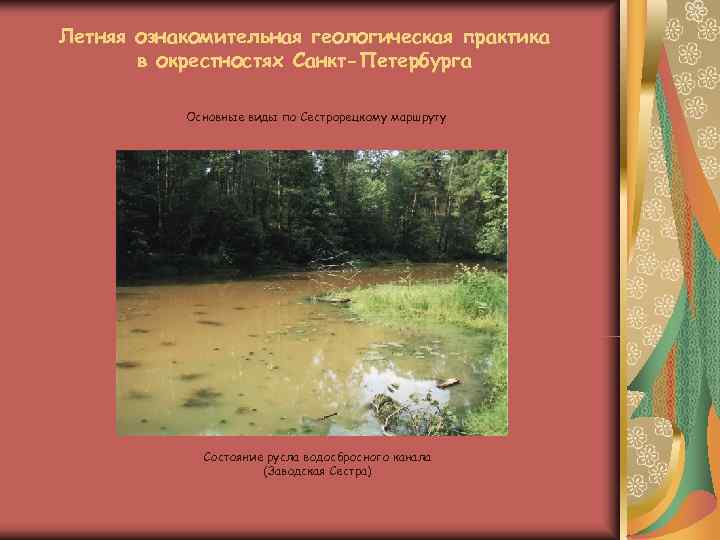

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Состояние русла водосбросного канала (Заводская Сестра)

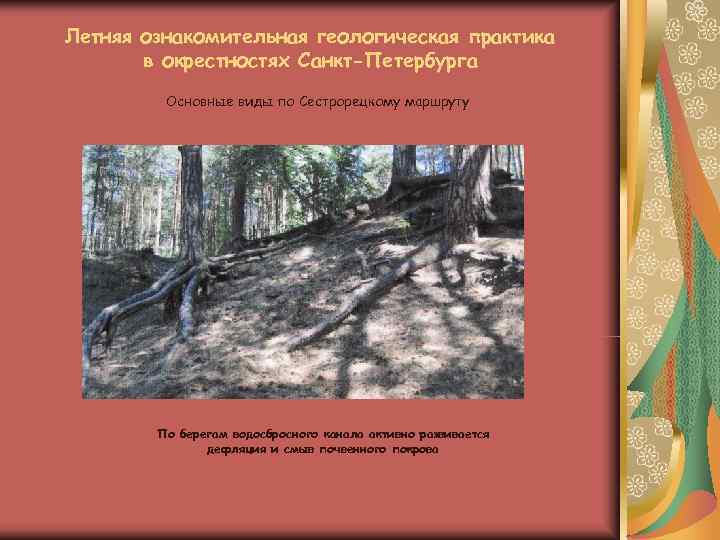

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту По берегам водосбросного канала активно развивается дефляция и смыв почвенного покрова

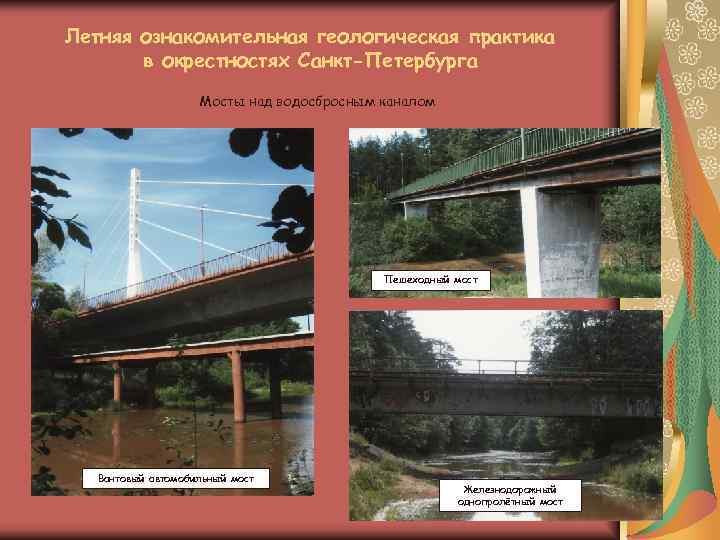

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Мосты над водосбросным каналом Пешеходный мост Вантовый автомобильный мост Железнодорожный однопролётный мост

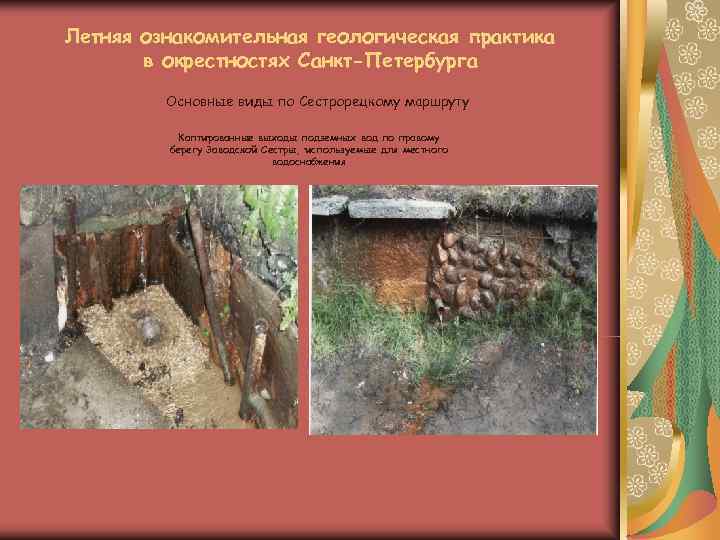

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Основные виды по Сестрорецкому маршруту Каптированные выходы подземных вод по правому берегу Заводской Сестры, используемые для местного водоснабжения

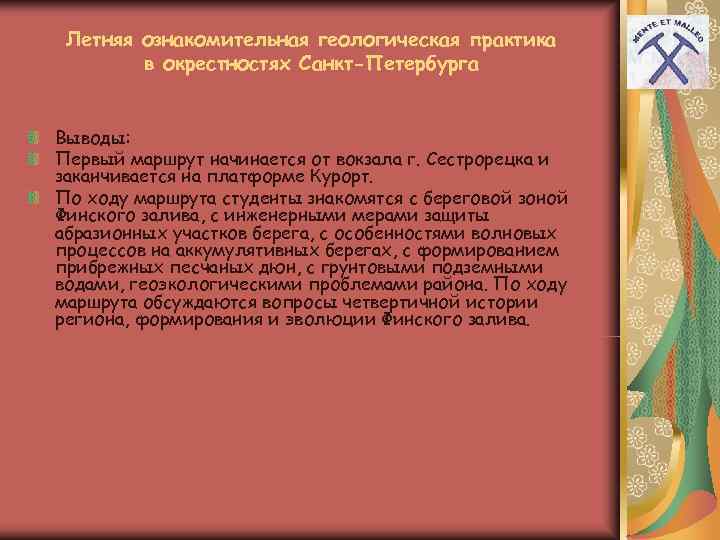

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Выводы: Первый маршрут начинается от вокзала г. Сестрорецка и заканчивается на платформе Курорт. По ходу маршрута студенты знакомятся с береговой зоной Финского залива, с инженерными мерами защиты абразионных участков берега, с особенностями волновых процессов на аккумулятивных берегах, с формированием прибрежных песчаных дюн, с грунтовыми подземными водами, геоэкологическими проблемами района. По ходу маршрута обсуждаются вопросы четвертичной истории региона, формирования и эволюции Финского залива.

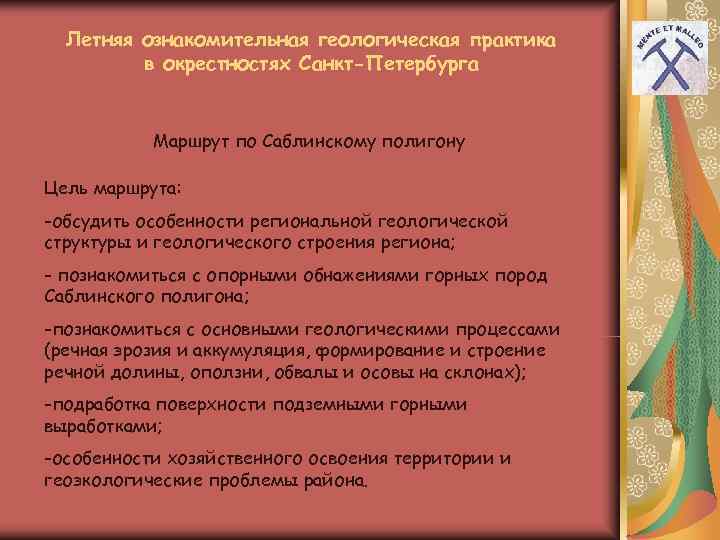

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Маршрут по Саблинскому полигону Цель маршрута: -обсудить особенности региональной геологической структуры и геологического строения региона; - познакомиться с опорными обнажениями горных пород Саблинского полигона; -познакомиться с основными геологическими процессами (речная эрозия и аккумуляция, формирование и строение речной долины, оползни, обвалы и осовы на склонах); -подработка поверхности подземными горными выработками; -особенности хозяйственного освоения территории и геоэкологические проблемы района.

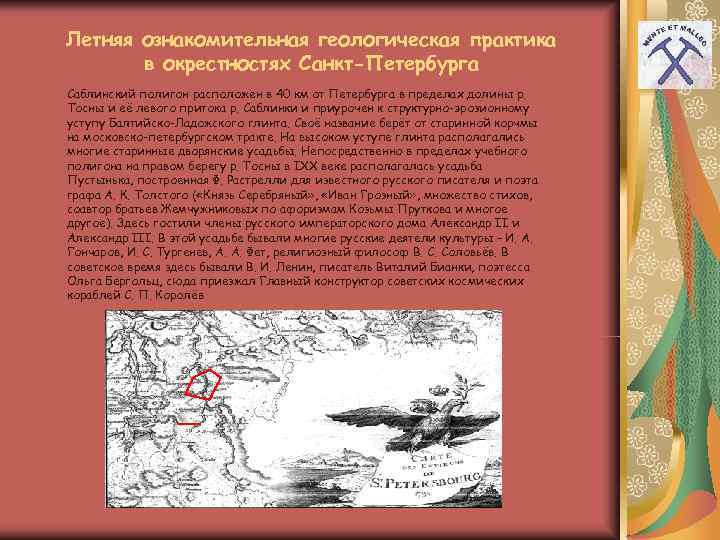

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Саблинский полигон расположен в 40 км от Петербурга в пределах долины р. Тосны и её левого притока р. Саблинки и приурочен к структурно-эрозионному уступу Балтийско-Ладожского глинта. Своё название берёт от старинной корчмы на московско-петербургском тракте. На высоком уступе глинта располагались многие старинные дворянские усадьбы. Непосредственно в пределах учебного полигона на правом берегу р. Тосны в IXX веке располагалась усадьба Пустынька, построенная Ф. Растрелли для известного русского писателя и поэта графа А. К. Толстого ( «Князь Серебряный» , «Иван Грозный» , множество стихов, соавтор братьев Жемчужниковых по афоризмам Козьмы Пруткова и многое другое). Здесь гостили члены русского императорского дома Александр II и Александр III. В этой усадьбе бывали многие русские деятели культуры – И. А. Гончаров, И. С. Тургенев, А. А. Фет, религиозный философ В. С. Соловьёв. В советское время здесь бывали В. И. Ленин, писатель Виталий Бианки, поэтесса Ольга Бергольц, сюда приезжал Главный конструктор советских космических кораблей С. П. Королёв

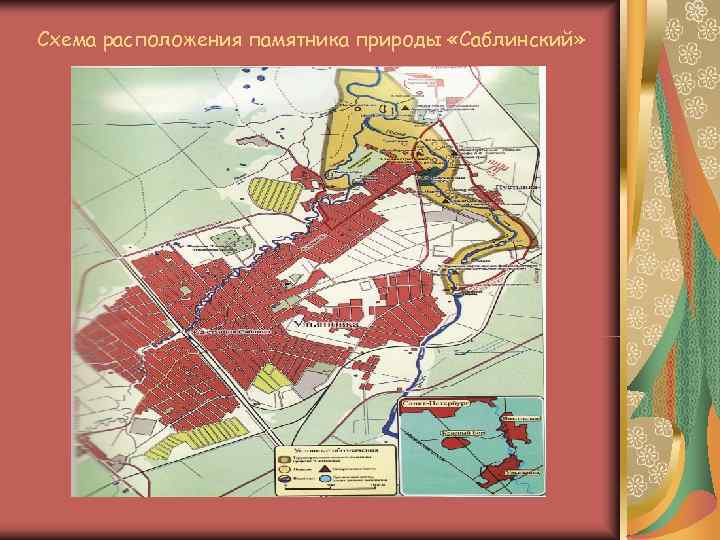

Схема расположения памятника природы «Саблинский»

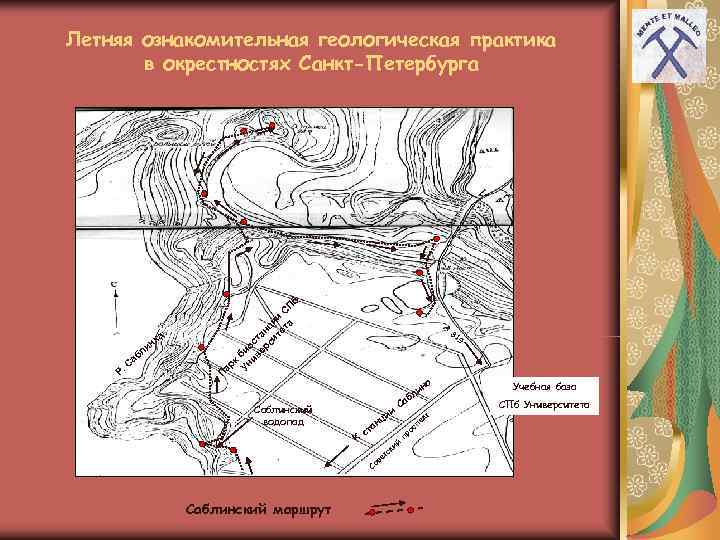

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга б та СП те и А си ци 31 ер ан ка 9 ин ив ст Ун био л Саб к Р. ар П и но Учебная база бл Са СПб Университета Саблинский и ци кт водопад ан пе ст ос К пр й ски ет С ов Саблинский маршрут

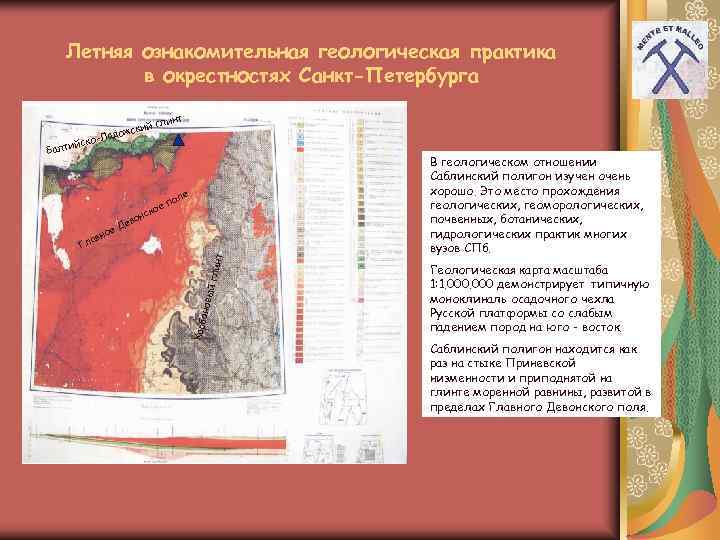

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга нт ски й гли о-Л адож ийск Балт В геологическом отношении Саблинский полигон изучен очень е хорошо. Это место прохождения ол о еп геологических, геоморологических, нск почвенных, ботанических, Д ево ое гидрологических практик многих авн Гл вузов СПб. линт Геологическая карта масштаба 1: 1. 000 демонстрирует типичную ый г моноклиналь осадочного чехла онов Русской платформы со слабым падением пород на юго - восток. Карб Саблинский полигон находится как раз на стыке Приневской низменности и приподнятой на глинте моренной равнины, развитой в пределах Главного Девонского поля.

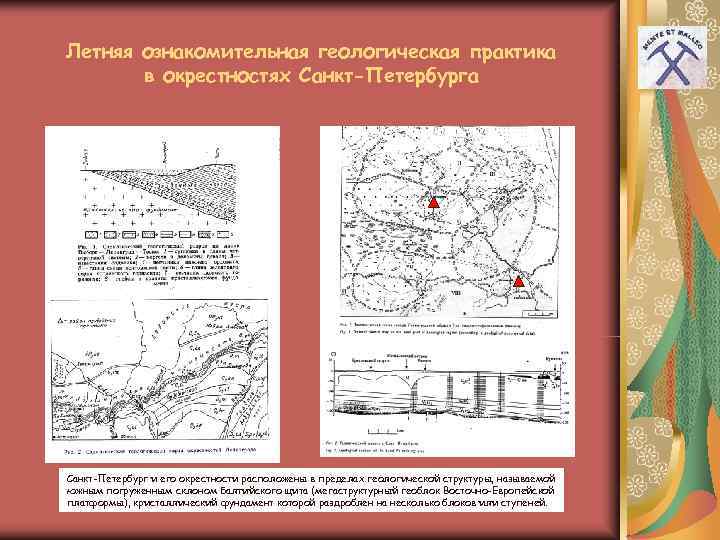

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Санкт-Петербург и его окрестности расположены в пределах геологической структуры, называемой южным погруженным склоном Балтийского щита (мегаструктурный геоблок Восточно-Европейской платформы), кристаллический фундамент которой раздроблен на несколько блоков или ступеней.

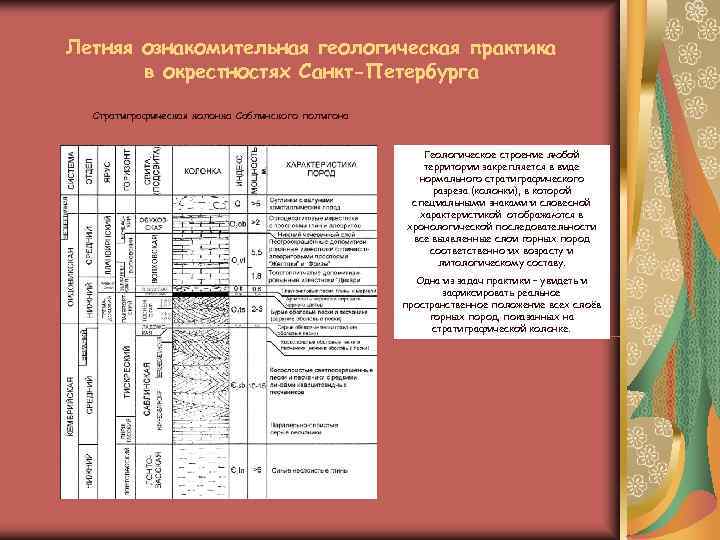

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Стратиграфическая колонка Саблинского полигона Геологическое строение любой территории закрепляется в виде нормального стратиграфического разреза (колонки), в которой специальными знаками и словесной характеристикой отображаются в хронологической последовательности все выявленные слои горных пород соответственно их возрасту и литологическому составу. Одна из задач практики – увидеть и зафиксировать реальное пространственное положение всех слоёв горных пород, показанных на стратиграфической колонке.

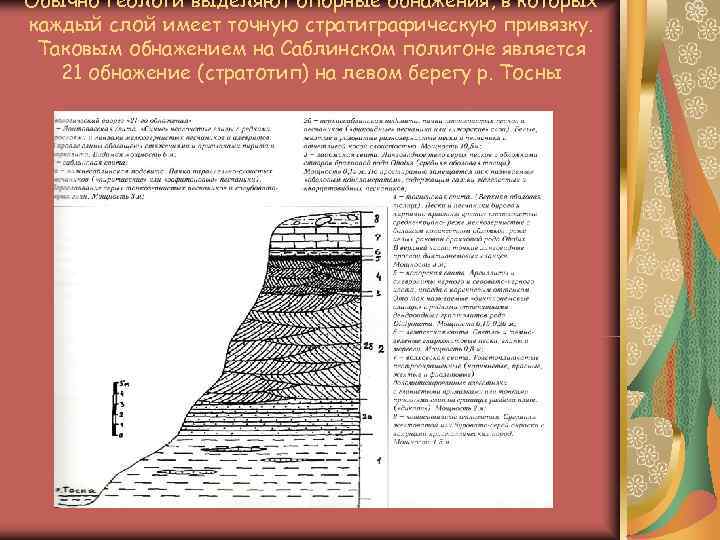

Обычно геологи выделяют опорные обнажения, в которых каждый слой имеет точную стратиграфическую привязку. Таковым обнажением на Саблинском полигоне является 21 обнажение (стратотип) на левом берегу р. Тосны
Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Первая остановка Саблинского маршрута у водопада, положение которого определяется обрывом субгоризонтально залегающих толстоплитчатых кристаллических известняков волховского горизонта нижнего ордовика (O 1 vl), прорезаемых левыми притоками р. Невы.

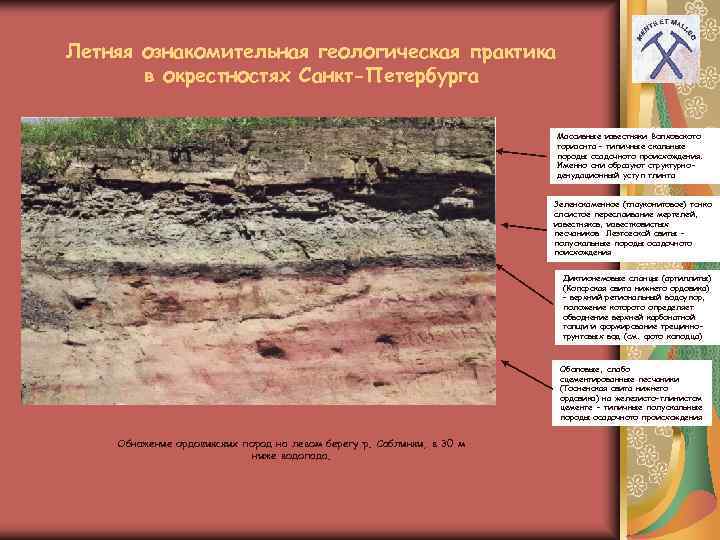

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Массивные известняки Волховского горизонта – типичные скальные породы осадочного происхождения. Именно они образуют структурно- денудационный уступ глинта Зеленокаменное (глауконитовое) тонко слоистое переслаивание мергелей, известняков, известковистых песчаников Леэтсеской свиты – полускальные породы осадочного поисхождения Диктионемовые сланцы (аргиллиты) (Копорская свита нижнего ордовика) – верхний региональный водоупор, положение которого определяет обводнение верхней карбонатной толщи и формирование трещинно- грунтовых вод (см. фото колодца) Оболовые, слабо сцементированные песчаники (Тосненская свита нижнего ордовика) на железисто-глинистом цементе - типичные полускальные породы осадочного происхождения Обнажение ордовикских пород на левом берегу р. Саблинки, в 30 м ниже водопада.

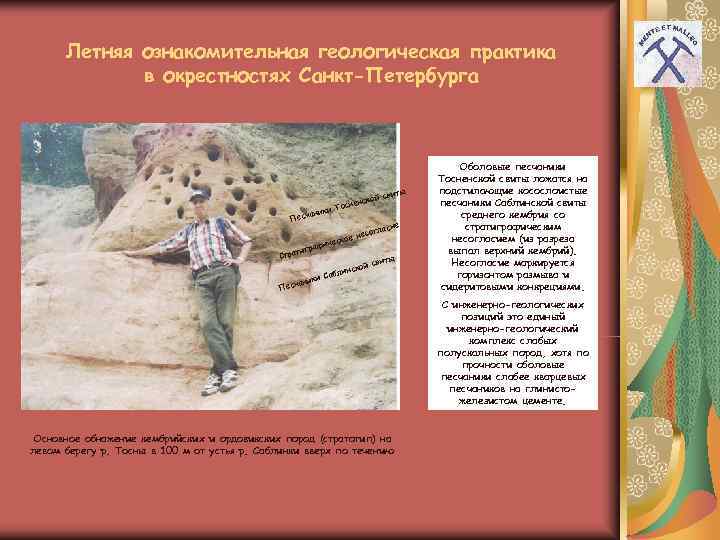

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Оболовые песчаники Тосненской свиты ложатся на ы подстилающие косослоистые свит енс кой песчаники Саблинской свиты Тосн а ники среднего кембрия со Песч гла сие стратиграфическим несогласием (из разреза кое афичес тигр выпал верхний кембрий). Стра ы ой свит Несогласие маркируется инск горизонтом размыва и ки Сабл чани сидеритовыми конкрециями. Пес С инженерно-геологических позиций это единый инженерно-геологический комплекс слабых полускальных пород, хотя по прочности оболовые песчаники слабее кварцевых песчаников на глинисто- железистом цементе. Основное обнажение кембрийских и ордовикских пород (стратотип) на левом берегу р. Тосны в 100 м от устья р. Саблинки вверх по течению

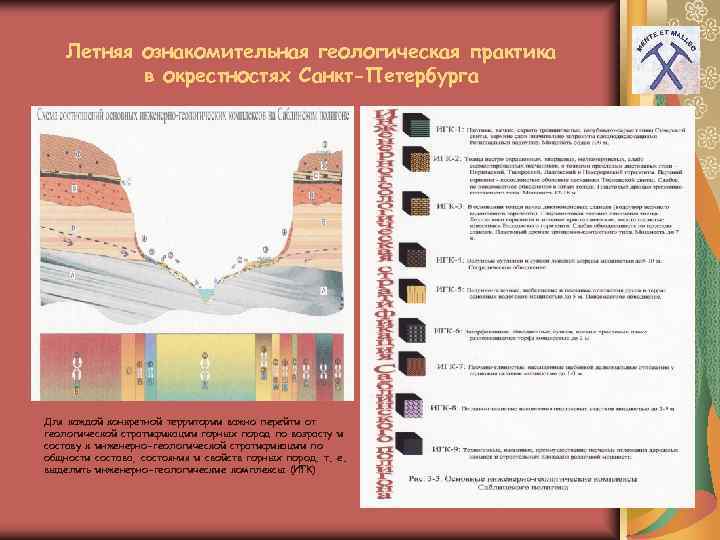

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Для каждой конкретной территории важно перейти от геологической стратификации горных пород по возрасту и составу к инженерно-геологической стратификации по общности состава, состояния и свойств горных пород, т. е. выделить инженерно-геологические комплексы (ИГК)
Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Выходы размокших синих глин нижнего кембрия у уреза воды р. Тосны Р. Тосно Основное обнажение кембрийских и ордовикских пород (стратотип) на левом берегу р. Тосны в 100 м от устья р. Саблинки вверх по течению

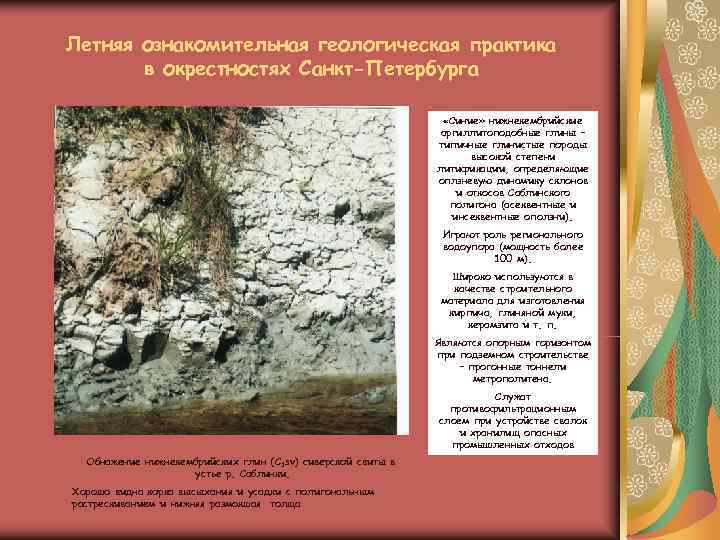

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга «Синие» нижнекембрийские аргиллитоподобные глины – типичные глинистые породы высокой степени литификации, определяющие оплзневую динамику склонов и откосов Саблинского полигона (асеквентные и инсеквентные оползни). Играют роль регионального водоупора (мощность более 100 м). Широко используются в качестве строительного материала для изготовления кирпича, глиняной муки, керамзита и т. п. Являются опорным горизонтом при подземном строительстве – прогонные тоннели метрополитена. Служат противофильтрационным слоем при устройстве свалок и хранилищ опасных промышленных отходов Обнажение нижнекембрийских глин (C 1 sv) сиверской свиты в устье р. Саблинки. Хорошо видна корка высыхания и усадки с полигональным растрескиванием и нижняя размокшая толща
Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Ландшафт природного парка-заповедника биостанции СПб Университета Саблинский учебный полигон находится на территории государственного заказника, где следует строго соблюдать природоохранный режим!

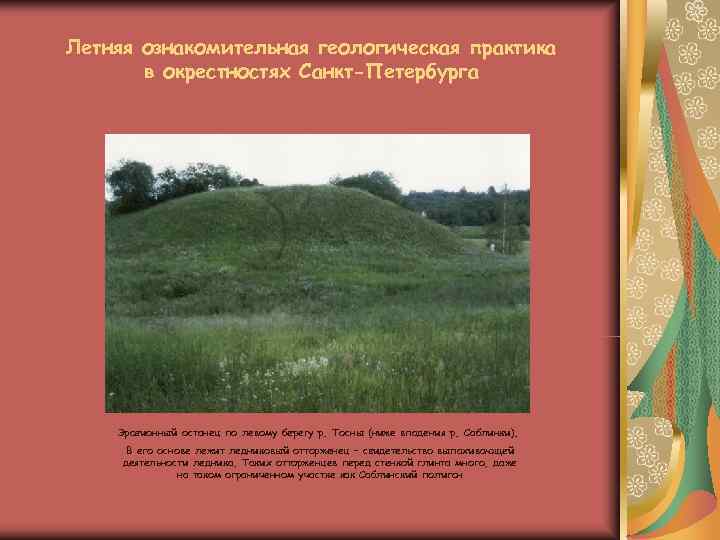

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Эрозионный останец по левому берегу р. Тосны (ниже впадения р. Саблинки). В его основе лежит ледниковый отторженец – свидетельство выпахивающей деятельности ледника. Таких отторженцев перед стенкой глинта много, даже на таком ограниченном участке как Саблинский полигон

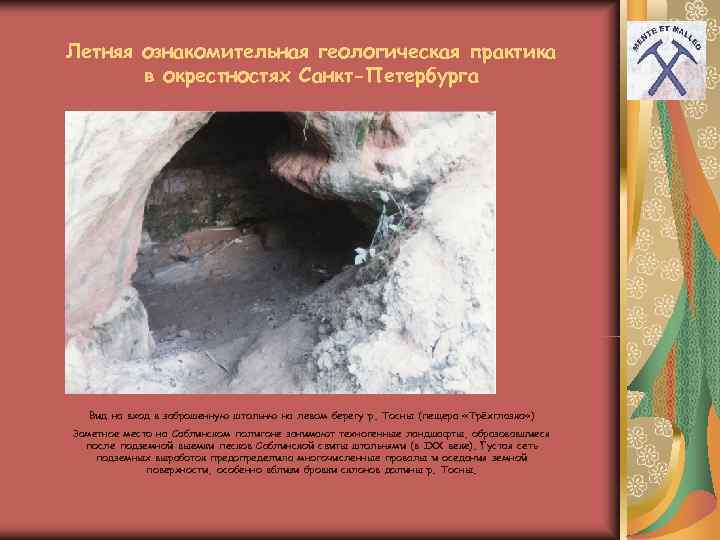

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Вид на вход в заброшенную штольню на левом берегу р. Тосны (пещера «Трёхглазка» ) Заметное место на Саблинском полигоне занимают техногенные ландшафты, образовавшиеся после подземной выемки песков Саблинской свиты штольнями (в IXX веке). Густая сеть подземных выработок предопределила многочисленные провалы и оседания земной поверхности, особенно вблизи бровки склонов долины р. Тосны.

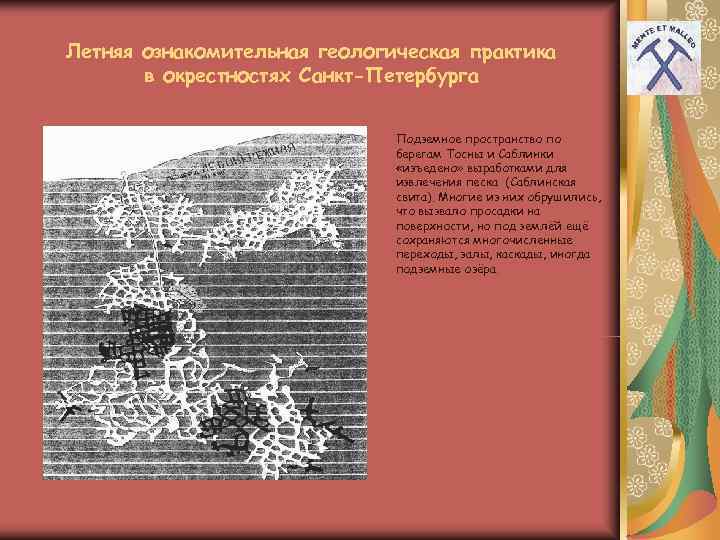

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Подземное пространство по берегам Тосны и Саблинки «изъедено» выработками для извлечения песка (Саблинская свита). Многие из них обрушились, что вызвало просадки на поверхности, но под землёй ещё сохраняются многочисленные переходы, залы, каскады, иногда подземные озёра.

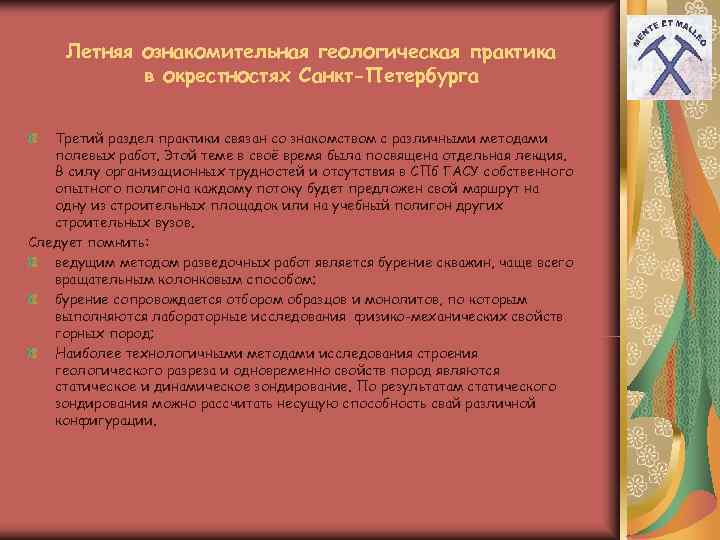

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Третий раздел практики связан со знакомством с различными методами полевых работ. Этой теме в своё время была посвящена отдельная лекция. В силу организационных трудностей и отсутствия в СПб ГАСУ собственного опытного полигона каждому потоку будет предложен свой маршрут на одну из строительных площадок или на учебный полигон других строительных вузов. Следует помнить: ведущим методом разведочных работ является бурение скважин, чаще всего вращательным колонковым способом; бурение сопровождается отбором образцов и монолитов, по которым выполняются лабораторные исследования физико-механических свойств горных пород; Наиболее технологичными методами исследования строения геологического разреза и одновременно свойств пород являются статическое и динамическое зондирование. По результатам статического зондирования можно рассчитать несущую способность свай различной конфигурации.

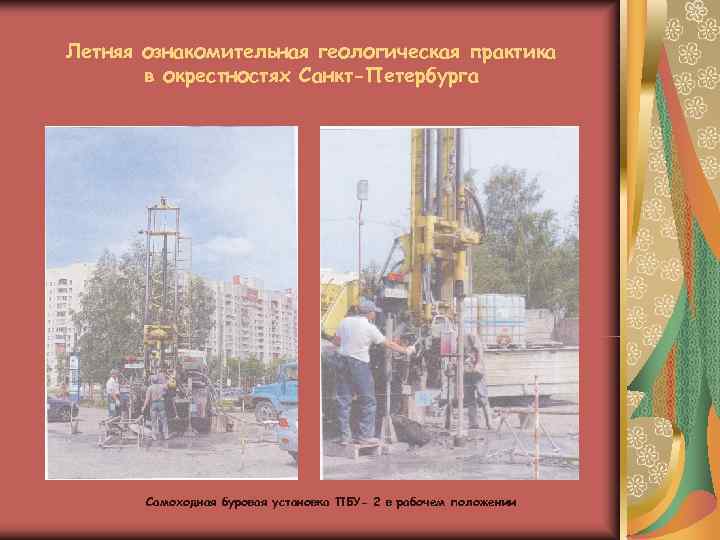

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Самоходная буровая установка ПБУ- 2 в рабочем положении

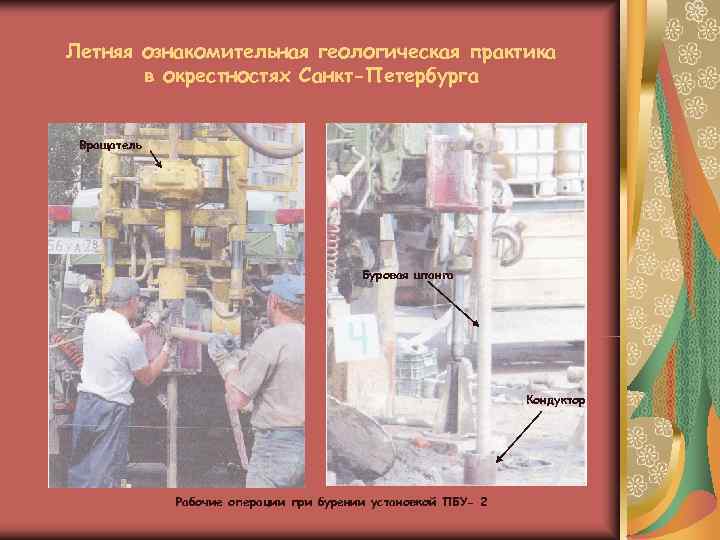

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Вращатель Буровая штанга Кондуктор Рабочие операции при бурении установкой ПБУ- 2

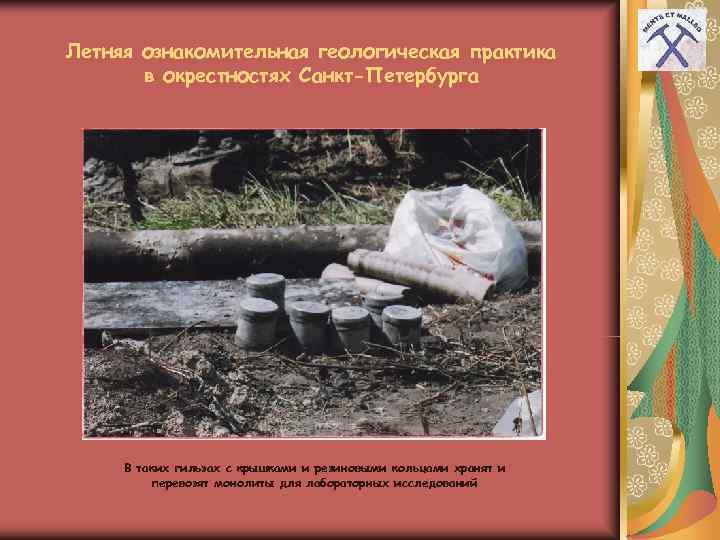

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга В таких гильзах с крышками и резиновыми кольцами хранят и перевозят монолиты для лабораторных исследований
Многофункциональная пенетрационно-буровая самоходная установка Геотех 605 D (Швеция)

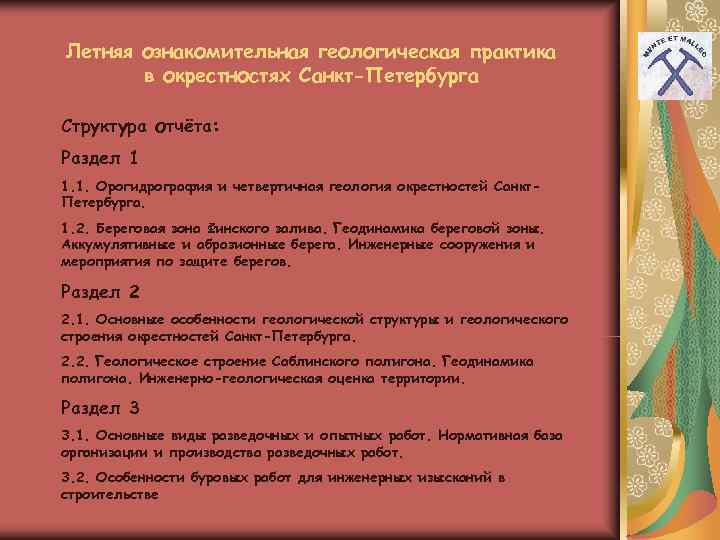

Летняя ознакомительная геологическая практика в окрестностях Санкт-Петербурга Структура отчёта: Раздел 1 1. 1. Орогидрография и четвертичная геология окрестностей Санкт- Петербурга. 1. 2. Береговая зона Финского залива. Геодинамика береговой зоны. Аккумулятивные и абразионные берега. Инженерные сооружения и мероприятия по защите берегов. Раздел 2 2. 1. Основные особенности геологической структуры и геологического строения окрестностей Санкт-Петербурга. 2. 2. Геологическое строение Саблинского полигона. Геодинамика полигона. Инженерно-геологическая оценка территории. Раздел 3 3. 1. Основные виды разведочных и опытных работ. Нормативная база организации и производства разведочных работ. 3. 2. Особенности буровых работ для инженерных изысканий в строительстве
