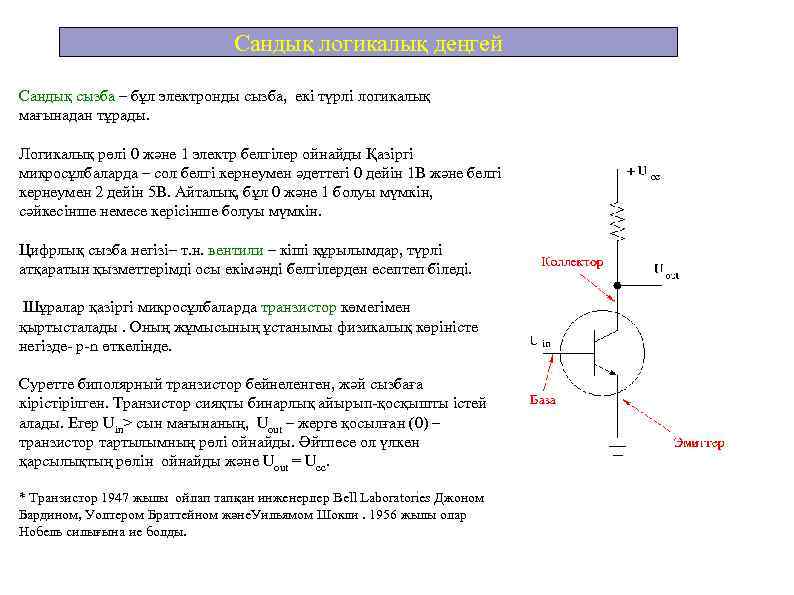

Сандық логикалық деңгей Сандық сызба – бұл электронды сызба, екі түрлі логикалық мағынадан тұрады. Логикалық рөлі 0 және 1 электр белгілер ойнайды Қазіргі микросұлбаларда – сол белгі кернеумен әдеттегі 0 дейін 1 В және белгі кернеумен 2 дейін 5 В. Айталық, бұл 0 және 1 болуы мүмкін, сәйкесінше немесе керісінше болуы мүмкін. Цифрлық сызба негізі– т. н. вентили – кіші құрылымдар, түрлі атқаратын қызметтерімді осы екімәнді белгілерден есептеп біледі. Шұралар қазіргі микросұлбаларда транзистор көмегімен қыртысталады. Оның жұмысының ұстанымы физикалық көріністе негізде- p-n өткелінде. Суретте биполярный транзистор бейнеленген, жәй сызбаға кірістірілген. Транзистор сияқты бинарлық айырып-қосқышты істей алады. Егер Uin> сын мағынаның, Uout – жерге қосылған (0) – транзистор тартылымның рөлі ойнайды. Әйтпесе ол үлкен қарсылықтың рөлін ойнайды және Uout = Ucc. * Транзистор 1947 жылы ойлап тапқан инженерлер Bell Laboratories Джоном Бардином, Уолтером Браттейном және. Уильямом Шокли. 1956 жылы олар Нобель силығына ие болды.

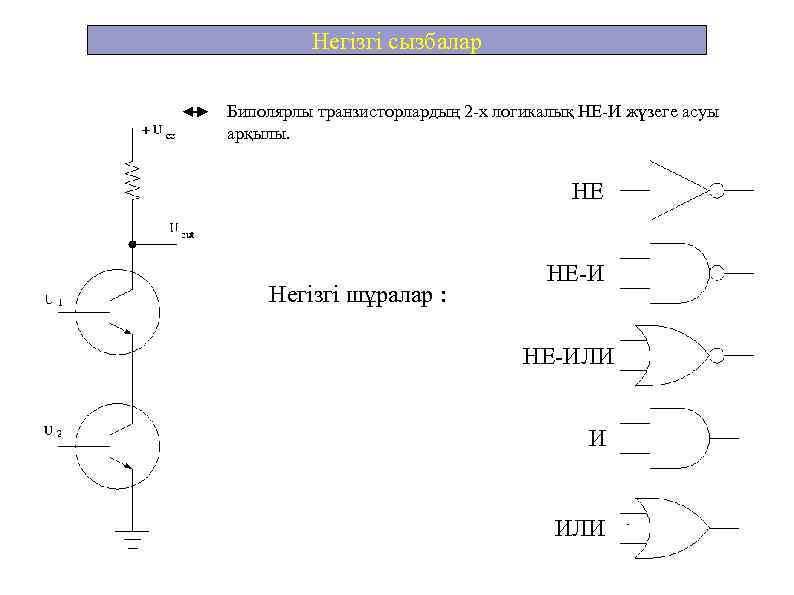

Негізгі сызбалар Биполярлы транзисторлардың 2 -х логикалық НЕ-И жүзеге асуы арқылы. НЕ Негізгі шұралар : НЕ-ИЛИ И ИЛИ
Кейбір қарапайым сызбалар Мультиплексордың сегіз кірістік сызбасы Бір разрядты сумматор

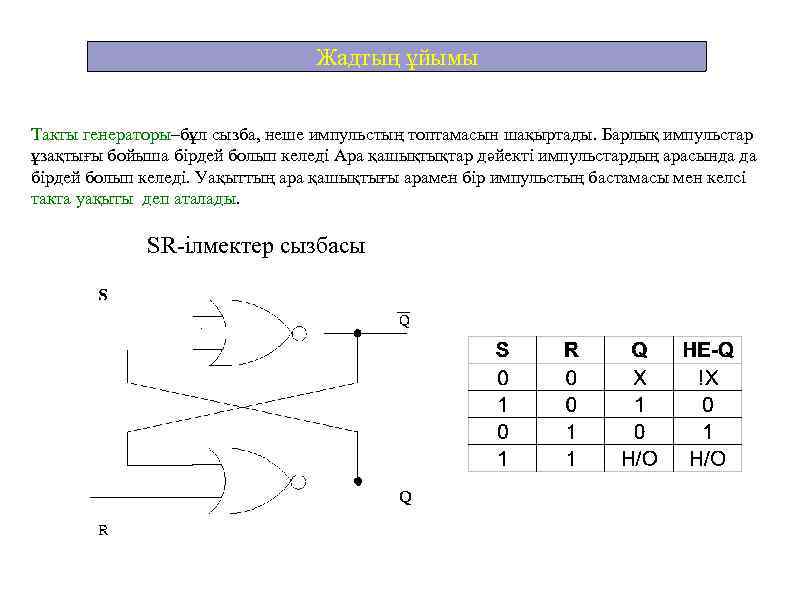

Жадтың ұйымы Такты генераторы–бұл сызба, неше импульстың топтамасын шақыртады. Барлық импульстар ұзақтығы бойыша бірдей болып келеді Ара қашықтықтар дәйекті импульстардың арасында да бірдей болып келеді. Уақыттың ара қашықтығы арамен бір импульстың бастамасы мен келсі такта уақыты деп аталады. SR-ілмектер сызбасы
