Санация канализационных колодцев Современные технологии ЖКХ Характерные повреждения канализационных колодцев Согласно исследованиям, проведенным в 2004 году Объединением немецких предприятий отрасли водоснабжения и водоотведения (DWA), в ФРГ насчитывается 12 миллионов канализационных колодцев и камер. 18% подлежат санации в краткосрочной или среднесрочной перспективе.

Санация канализационных колодцев Современные технологии ЖКХ Конструкция канализационных колодцев .

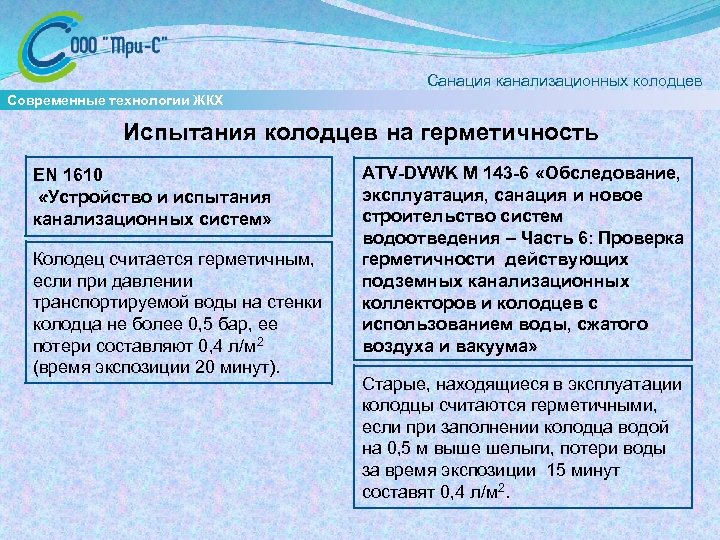

Санация канализационных колодцев Современные технологии ЖКХ Испытания колодцев на герметичность EN 1610. «Устройство и испытания канализационных систем» Колодец считается герметичным, если при давлении транспортируемой воды на стенки колодца не более 0, 5 бар, ее потери составляют 0, 4 л/м 2 (время экспозиции 20 минут). ATV-DVWK M 143 -6 «Обследование, эксплуатация, санация и новое строительство систем водоотведения – Часть 6: Проверка герметичности действующих подземных канализационных коллекторов и колодцев с использованием воды, сжатого воздуха и вакуума» Старые, находящиеся в эксплуатации колодцы считаются герметичными, если при заполнении колодца водой на 0, 5 м выше шелыги, потери воды за время экспозиции 15 минут составят 0, 4 л/м 2.

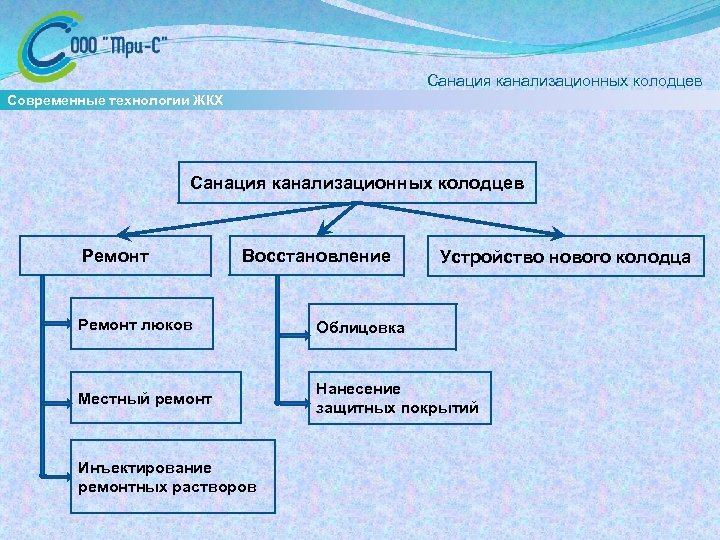

Санация канализационных колодцев Современные технологии ЖКХ Санация канализационных колодцев Ремонт Восстановление Устройство нового колодца Ремонт люков Облицовка Местный ремонт Нанесение защитных покрытий Инъектирование ремонтных растворов

Санация канализационных колодцев Современные технологии ЖКХ Ремонт канализационных люков Чаще всего наблюдаются дефекты шва между горловиной колодца и корпусом люка. Появление этих дефектов в первую очередь зависит от интенсивности дорожного движения. Смещение и усадка люка относительно дорожного покрытия

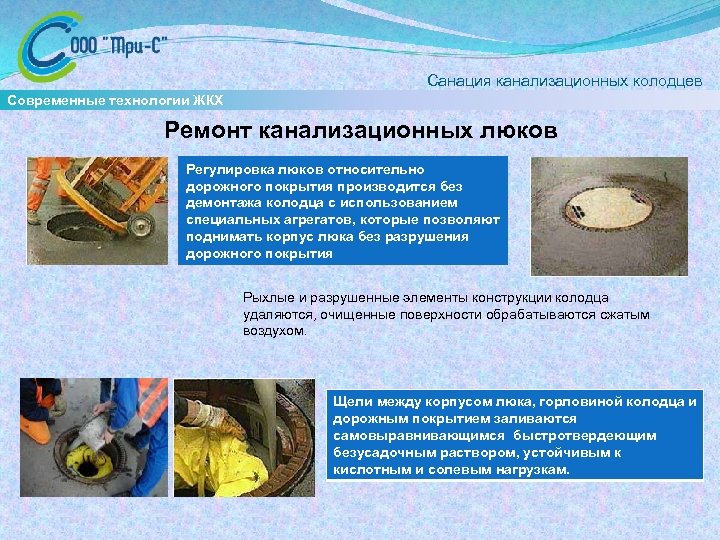

Санация канализационных колодцев Современные технологии ЖКХ Ремонт канализационных люков Регулировка люков относительно дорожного покрытия производится без демонтажа колодца с использованием специальных агрегатов, которые позволяют поднимать корпус люка без разрушения дорожного покрытия Рыхлые и разрушенные элементы конструкции колодца удаляются, очищенные поверхности обрабатываются сжатым воздухом. Щели между корпусом люка, горловиной колодца и дорожным покрытием заливаются самовыравнивающимся быстротвердеющим безусадочным раствором, устойчивым к кислотным и солевым нагрузкам.

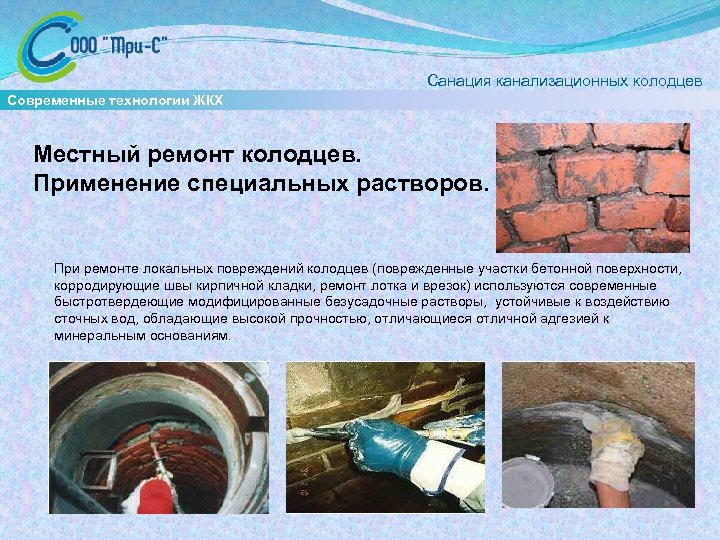

Санация канализационных колодцев Современные технологии ЖКХ Местный ремонт колодцев. Применение специальных растворов. При ремонте локальных повреждений колодцев (поврежденные участки бетонной поверхности, корродирующие швы кирпичной кладки, ремонт лотка и врезок) используются современные быстротвердеющие модифицированные безусадочные растворы, устойчивые к воздействию сточных вод, обладающие высокой прочностью, отличающиеся отличной адгезией к минеральным основаниям.

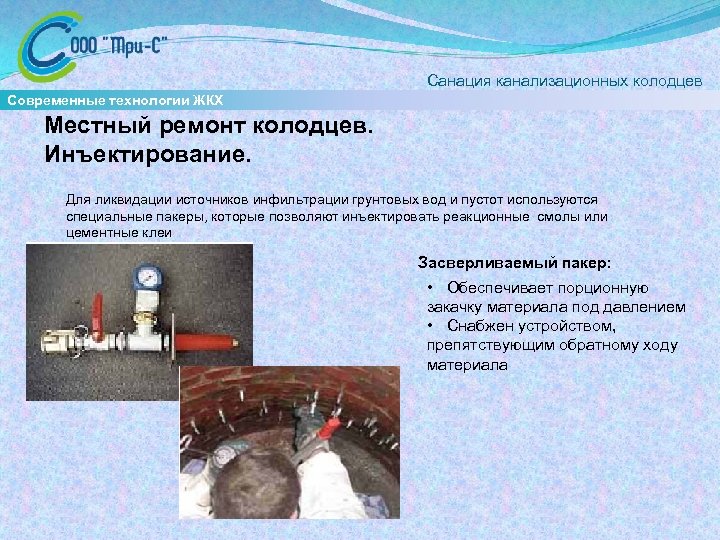

Санация канализационных колодцев Современные технологии ЖКХ Местный ремонт колодцев. Инъектирование. Для ликвидации источников инфильтрации грунтовых вод и пустот используются специальные пакеры, которые позволяют инъектировать реакционные смолы или цементные клеи Засверливаемый пакер: • Обеспечивает порционную закачку материала под давлением • Снабжен устройством, препятствующим обратному ходу материала

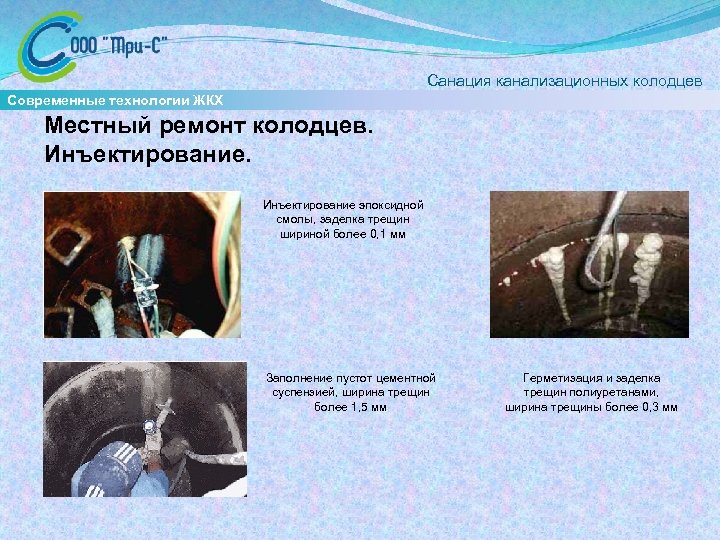

Санация канализационных колодцев Современные технологии ЖКХ Местный ремонт колодцев. Инъектирование эпоксидной смолы, заделка трещин шириной более 0, 1 мм Заполнение пустот цементной суспензией, ширина трещин более 1, 5 мм Герметизация и заделка трещин полиуретанами, ширина трещины более 0, 3 мм

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев с использованием покрытий § Минеральные цементные растворы (цементные растворы и модифицированные полимерами цементные растворы) § Минеральные растворы, не содержащие цемента (силикатные растворы) § Реакционные покрытия на основе полиметилметакрилата эпоксидных, полиуретановых и полиэфирных смол. Минеральное покрытие (≈ 20 мм) Полиуретановое покрытие Покрытие из метилметакрилата Измерение толщины минерального покрытия

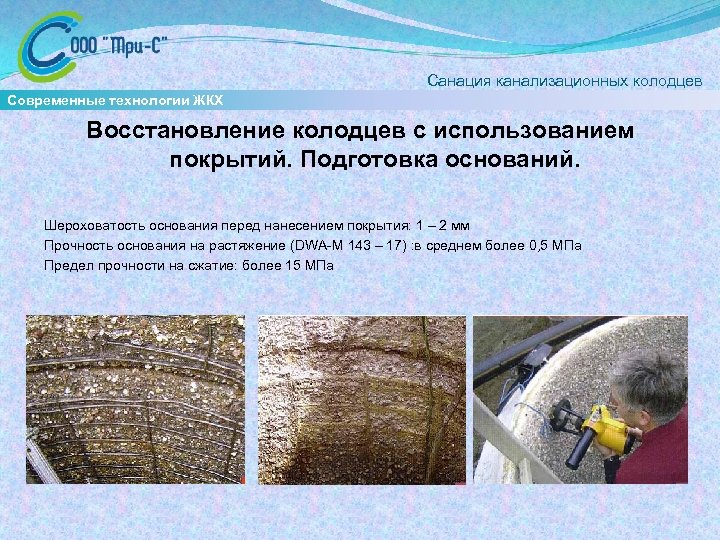

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев с использованием покрытий. Подготовка оснований. Для получения долговечного покрытия необходимо обеспечить прочное, длительное, устойчивое к отрыву сцепление покрытия с основанием. Поэтому основание должно быть очищено от рыхлых непрочных субстанций (не должно мелиться), а также веществ, затрудняющих адгезию: жиров, старых покрытий, высолов и т. д. ‒ Струйная водная очистка (напор струи до 600 бар) ‒ Водопескоструйная очистка (до 600 бар) ‒ Удаление высолов и старых покрытий

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев с использованием покрытий. Подготовка оснований. Шероховатость основания перед нанесением покрытия: 1 – 2 мм Прочность основания на растяжение (DWA-M 143 – 17) : в среднем более 0, 5 МПа Предел прочности на сжатие: более 15 МПа

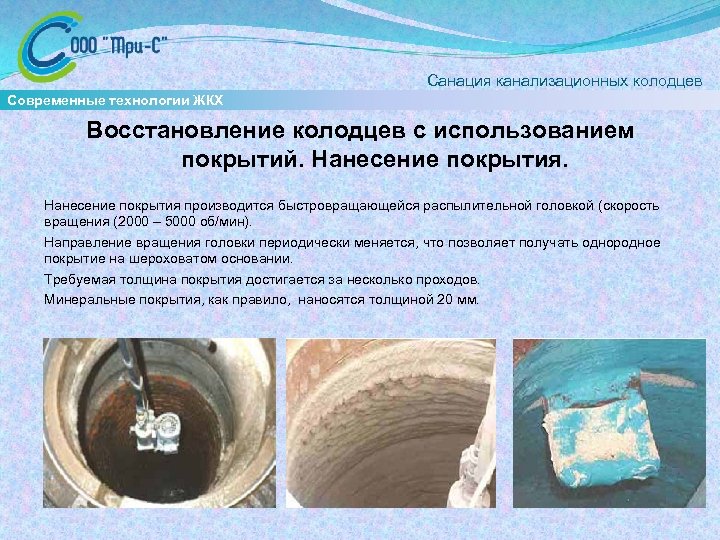

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев с использованием покрытий. Нанесение покрытия производится быстровращающейся распылительной головкой (скорость вращения (2000 – 5000 об/мин). Направление вращения головки периодически меняется, что позволяет получать однородное покрытие на шероховатом основании. Требуемая толщина покрытия достигается за несколько проходов. Минеральные покрытия, как правило, наносятся толщиной 20 мм.

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев с использованием покрытий. Заключительные операции. Свеженанесенные минеральные покрытия набирают прочность в результате реакции воды и связующего (реакция гидратации). Если влажность воздуха в колодце после нанесения минерального покрытия становится ниже 95%, то необходимо смочить стенки колодца водой. Это необходимо, чтобы получить высокую прочность и долговечность покрытия, уменьшить пористость, гарантировать высокую плотность покрытия и отсутствие усадочных трещин.

Санация канализационных колодцев Современные технологии ЖКХ Восстановление насосных станций Насосная станция для перекачки сточных вод (Диаметр шахты 3 м, толщина покрытия 7 мм) Водозаборная шахта очистных сооружений г. Рагун (ФРГ)

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Применение гибких полимерных рукавов. Система Poly-Triplex-liner Многослойный рукав, пропитанный эпоксидной смолой, наружная поверхность которого защищена непроницаемой пленкой опускается в колодец. С помощью специальной надувной резиновой камеры рукав прижимается к стенкам колодца. Отверждение смолы производится в результате воздействия водяного пара температурой +120°С.

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Применение готовых труб. Для монтажа готовых труб необходимо предварительно удалить горловину и люк колодца, а также ходовые скобы. Затем труба устанавливается в колодец, фиксируется быстротвердеющим раствором. После устройства примыканий кольцевая щель (15 см) полностью заполняется раствором.

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Применение сборных конструкций из поливинилхлорида. Система Permaform Manhole (CША) Применение сборных пластиковых конструкций позволяет восстанавливать шахты и колодцы, не прибегая к демонтажу отдельных элементов. Эта технология применяется часто для ремонта шахт большого диаметра. Щель между сборной пластиковой конструкцией может достигать 75 мм. Монтаж пластиковых элементов. Стальная опалубка обеспечивает защиту от обрушения. Внешний вид отремонтированной шахты до демонтажа стальной опалубки. Кольцевая щель заполнена бетоном.

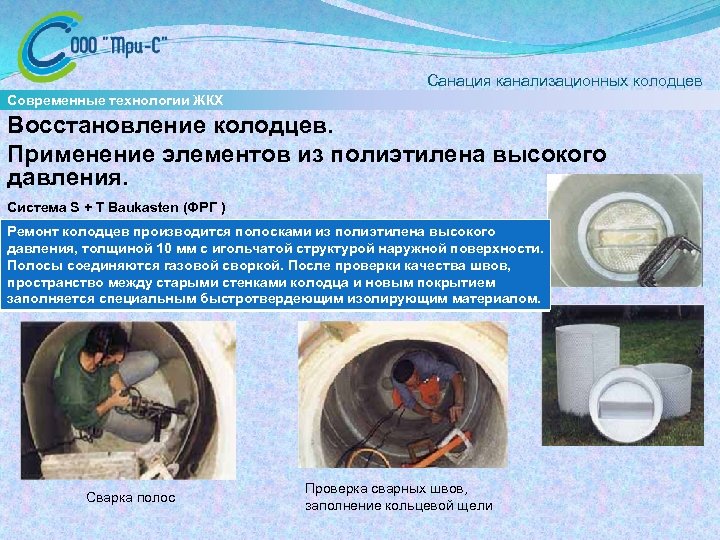

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Применение элементов из полиэтилена высокого давления. Система S + T Baukasten (ФРГ ) Ремонт колодцев производится полосками из полиэтилена высокого давления, толщиной 10 мм с игольчатой структурой наружной поверхности. Полосы соединяются газовой своркой. После проверки качества швов, пространство между старыми стенками колодца и новым покрытием заполняется специальным быстротвердеющим изолирующим материалом. Сварка полос Проверка сварных швов, заполнение кольцевой щели

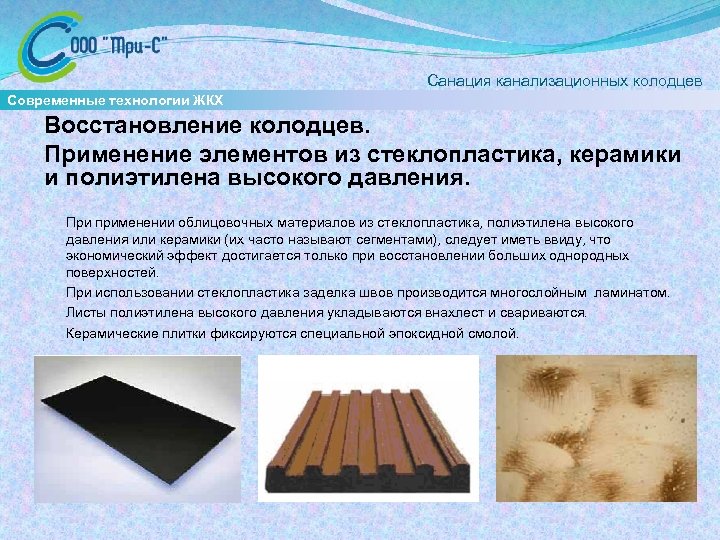

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Применение элементов из стеклопластика, керамики и полиэтилена высокого давления. При применении облицовочных материалов из стеклопластика, полиэтилена высокого давления или керамики (их часто называют сегментами), следует иметь ввиду, что экономический эффект достигается только при восстановлении больших однородных поверхностей. При использовании стеклопластика заделка швов производится многослойным ламинатом. Листы полиэтилена высокого давления укладываются внахлест и свариваются. Керамические плитки фиксируются специальной эпоксидной смолой.

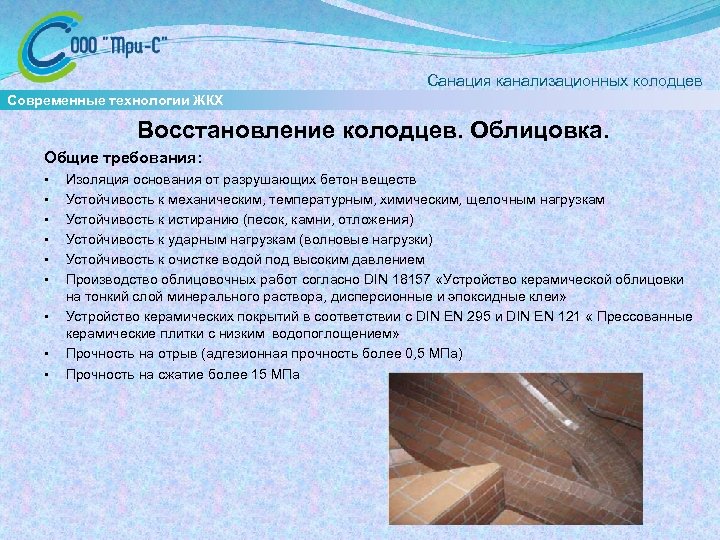

Санация канализационных колодцев Современные технологии ЖКХ Восстановление колодцев. Облицовка. Общие требования: • • • Изоляция основания от разрушающих бетон веществ Устойчивость к механическим, температурным, химическим, щелочным нагрузкам Устойчивость к истиранию (песок, камни, отложения) Устойчивость к ударным нагрузкам (волновые нагрузки) Устойчивость к очистке водой под высоким давлением Производство облицовочных работ согласно DIN 18157 «Устройство керамической облицовки на тонкий слой минерального раствора, дисперсионные и эпоксидные клеи» Устройство керамических покрытий в соответствии с DIN EN 295 и DIN EN 121 « Прессованные керамические плитки с низким водопоглощением» Прочность на отрыв (адгезионная прочность более 0, 5 МПа) Прочность на сжатие более 15 МПа
