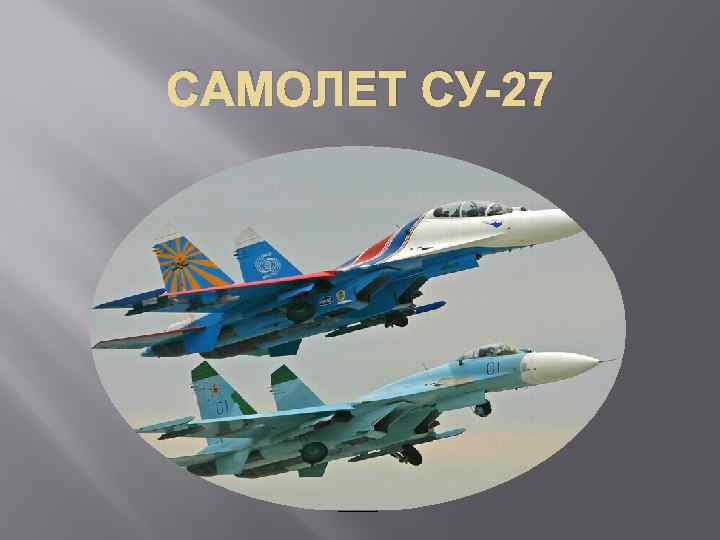

САМОЛЕТ СУ-27

Планер су-27. Су-27 выполнен по нормальной аэродинамической схеме и имеет интегральную компоновку: его крыло плавно сопрягается с фюзеляжем, образуя единый несущий корпус. Стреловидность крыла по передней кромке составляет 42°. Для улучшения аэродинамических характеристик самолёта на больших углах атаки оно оснащено корневыми наплывами большой стреловидности и автоматически отклоняемыми носками. Наплывы также способствуют увеличению аэродинамического качества при полёте на сверхзвуковых скоростях. Также на крыле расположены флапероны, одновременно выполняющие функции закрылков на взлётно-посадочных режимах и элеронов. Горизонтальное оперение состоит из цельноповоротного стабилизатора, при симметричном отклонении консолей выполняющего функции руля высоты, а при дифференциальном — служащего для управления по крену. Вертикальное оперение двухкилевое. Для уменьшения общего веса конструкции широко используется титан (около 30 %). На многих модификациях Су-27 (Су-30, Су-33, Су-34, Су-35 и др. ) установлено переднее горизонтальное оперение. Су-33, вариант машины морского базирования Су-27, кроме того, для уменьшения габаритов имеет складные консоли крыла и стабилизатора, а также оснащён тормозным гаком. Су-27 — первый советский серийный самолёт с электродистанционной системой управления (ЭДСУ) в продольном канале. По сравнению с бустерной необратимой системой управления, применявшейся на его предшественниках, ЭДСУ обладает большим быстродействием, точностью и позволяет применять гораздо более сложные и эффективные алгоритмы управления. Необходимость её применения вызвана тем, что с целью улучшения маневренности Су-27 был сделан статически неустойчивым на дозвуковых скоростях. Для уменьшения общего веса конструкции широко используется титан (около 30 %). На многих модификациях Су-27 (Су-30, Су-33, Су-34, Су-35 и др. ) установлено переднее горизонтальное оперение. Су-33, вариант машины морского базирования Су-27, кроме того, для уменьшения габаритов имеет складные консоли крыла и стабилизатора, а также оснащён тормозным гаком. Су-27 — первый советский серийный самолёт с электродистанционной системой управления (ЭДСУ) в продольном канале. По сравнению с бустерной необратимой системой управления, применявшейся на его предшественниках, ЭДСУ обладает большим быстродействием, точностью и позволяет применять гораздо более сложные и эффективные алгоритмы управления. Необходимость её применения вызвана тем, что с целью улучшения маневренности Су-27 был сделан статически неустойчивым на дозвуковых скоростях.

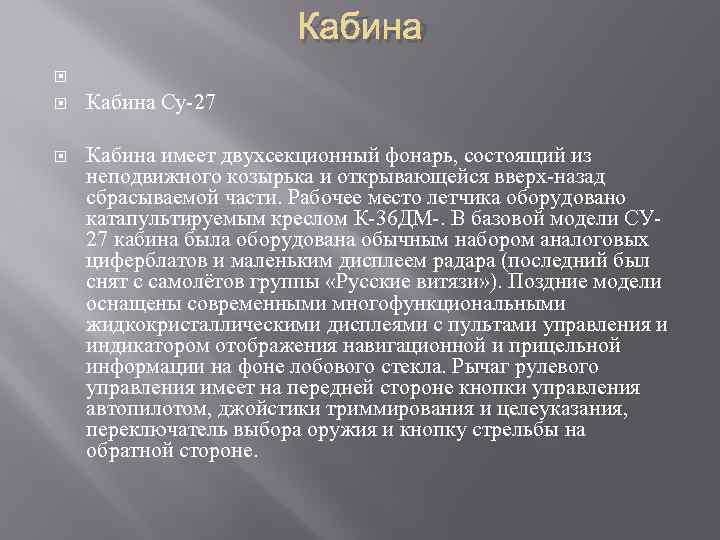

Кабина Су-27 Кабина имеет двухсекционный фонарь, состоящий из неподвижного козырька и открывающейся вверх-назад сбрасываемой части. Рабочее место летчика оборудовано катапультируемым креслом К-36 ДМ-. В базовой модели СУ 27 кабина была оборудована обычным набором аналоговых циферблатов и маленьким дисплеем радара (последний был снят с самолётов группы «Русские витязи» ). Поздние модели оснащены современными многофункциональными жидкокристаллическими дисплеями с пультами управления и индикатором отображения навигационной и прицельной информации на фоне лобового стекла. Рычаг рулевого управления имеет на передней стороне кнопки управления автопилотом, джойстики триммирования и целеуказания, переключатель выбора оружия и кнопку стрельбы на обратной стороне.
