САЛЬНИКОВЕ УПЛОТНЕНИЕ Сальниковое уплотнение с самоцентрирующейся сальниковой

САЛЬНИКОВЕ УПЛОТНЕНИЕ

Сальниковое уплотнение с самоцентрирующейся сальниковой коробкой Основным преимуществом сальниковых уплотнений является возможность монтажа уплотнительного материала без разборки насоса

Типы плетения сальниковых набивок а) сквозное; б) оплеточное; в) диагональное

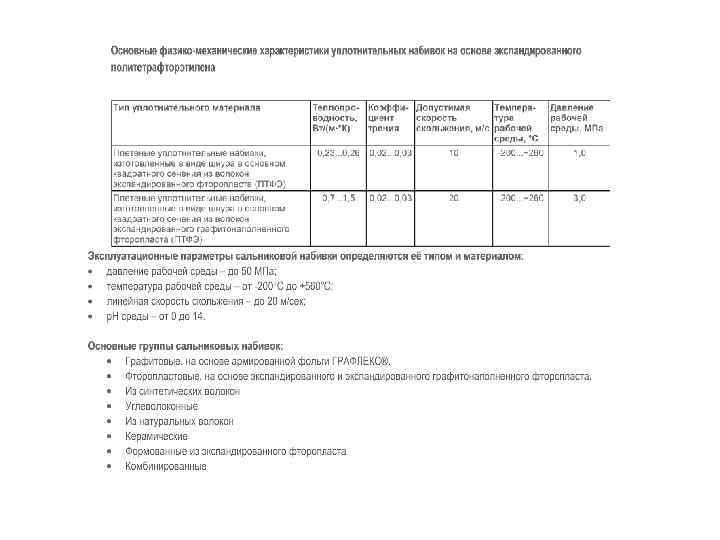

Технические характеристики набивок НПО УНИХИМТЕК

ЩЕЛЕВОЕ УПЛОТНЕНИЕ

Набор инструмента для работ с сальниковыми набивками

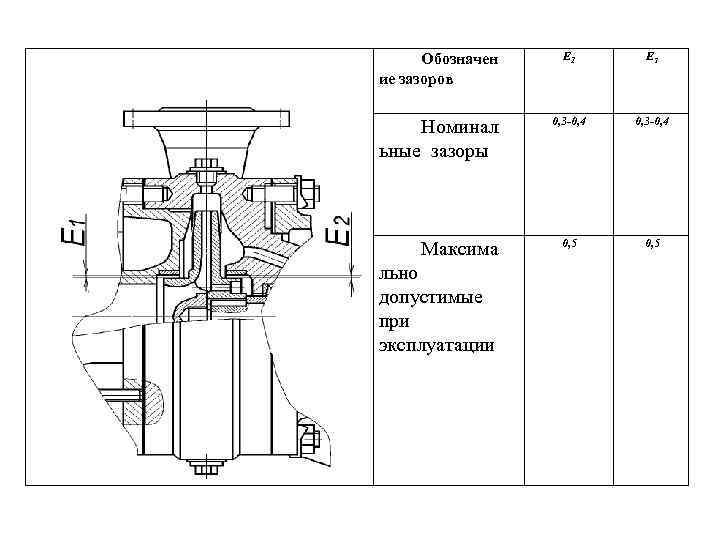

Обозначен ие зазоров Е 1 Е 2 Номинал ьные зазоры 0, 3 -0, 4 0, 5 Максима льно допустимые при эксплуатации

ЗАЗОРЫ В УПЛОТНЕНИЯХ РАБОЧИХ КОЛЕС НАСОСОВ КОНСОЛЬНОГО ТИПА

З А З О Р Ы В Р А Б О Ч И Х К О Л Е С А Х Н А С О В ТИПА Д

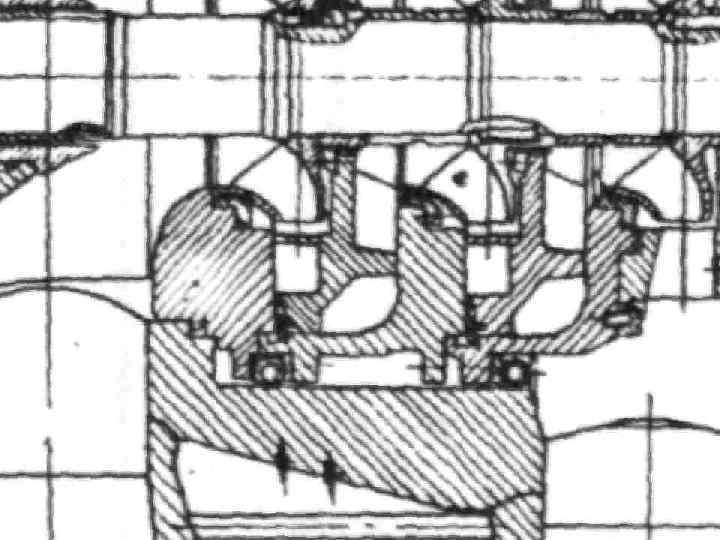

Щелевое уплотнение: 1. Корпус насоса 2. Крышка 3. Подвод 4. Защитные рубашки 5. втулки

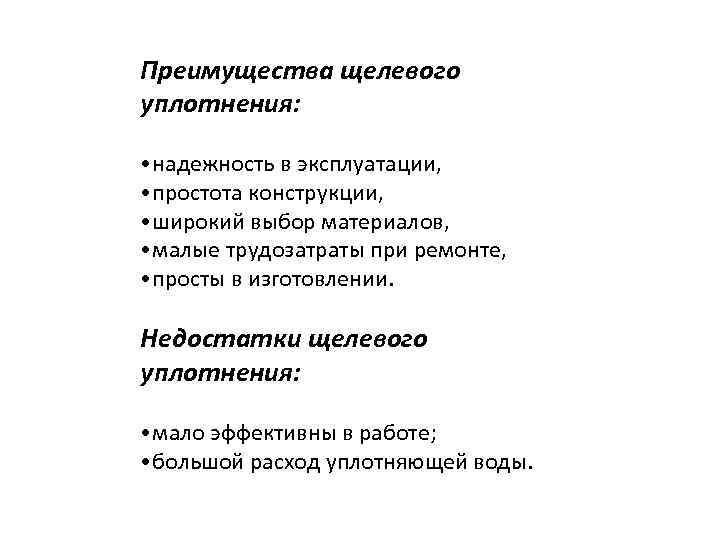

Преимущества щелевого уплотнения: • надежность в эксплуатации, • простота конструкции, • широкий выбор материалов, • малые трудозатраты при ремонте, • просты в изготовлении. Недостатки щелевого уплотнения: • мало эффективны в работе; • большой расход уплотняющей воды.

ТОРЦЕВОЕ УПЛОТНЕНИЕ Одинарное торцовое уплотнение Двойное торцовое уплотнение

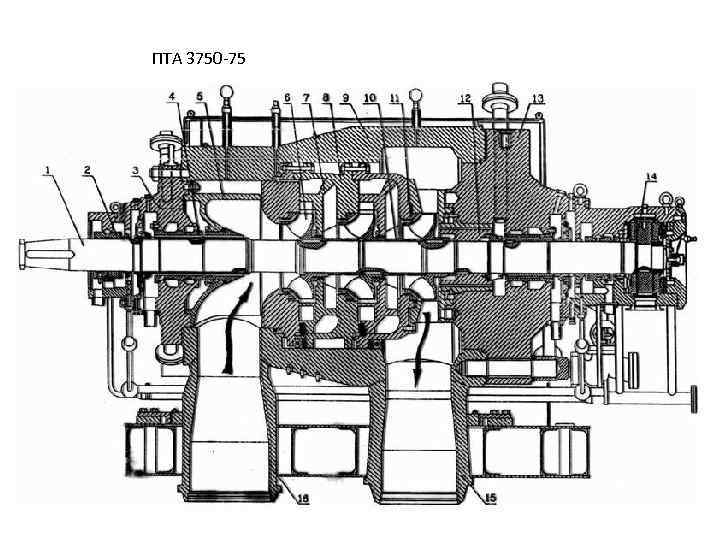

Торцовое уплотнение насоса ПТА 3750 - 75

ЦЕНТРОБЕЖНЫЙ НАСОС 1. Входной патрубок 2. Улитка 3. Уплотнительное кольцо 4. Рабочее колесо

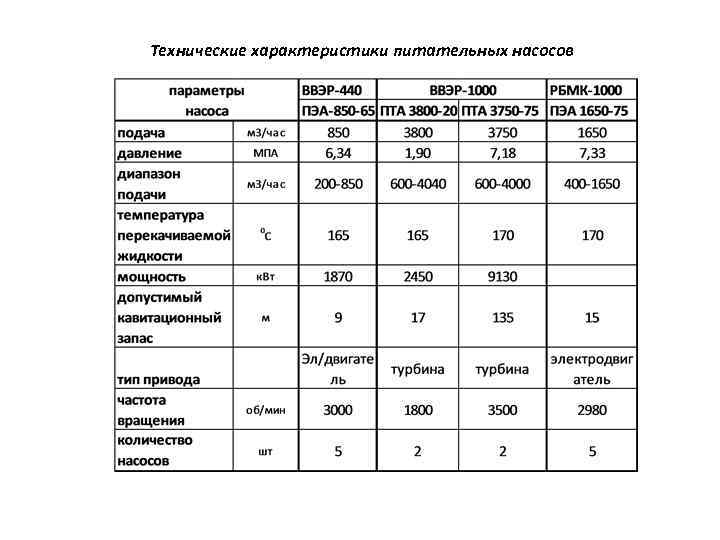

Технические характеристики питательных насосов

ЦН-150 -90

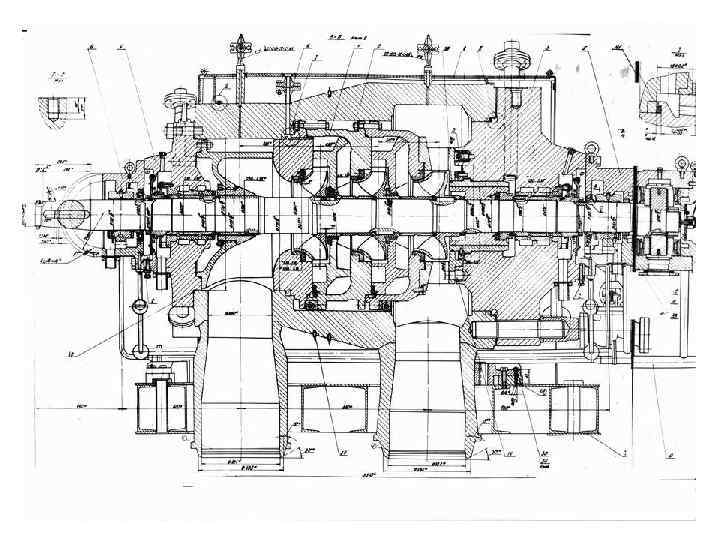

ПТА 3750 -75
