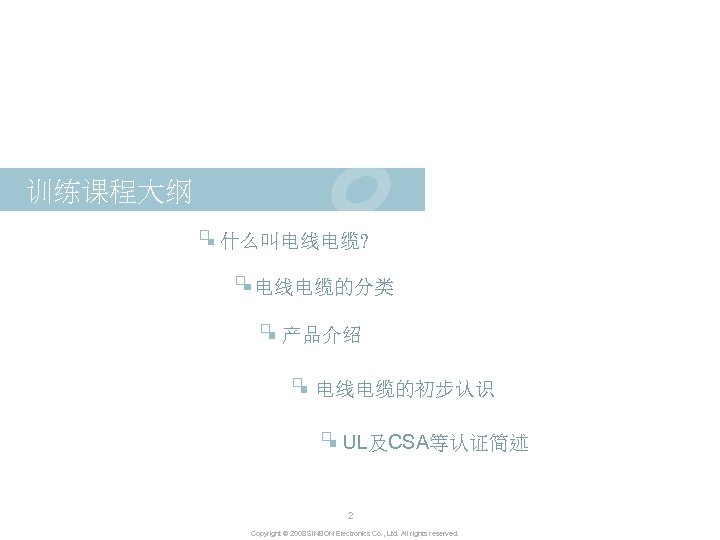

训练课程大纲什么叫电线电缆? 电线电缆的分类产品介绍电线电缆的初步认识 UL及CSA等认证简述 2 Copyright © 2008 SINBON Electronics Co. ,

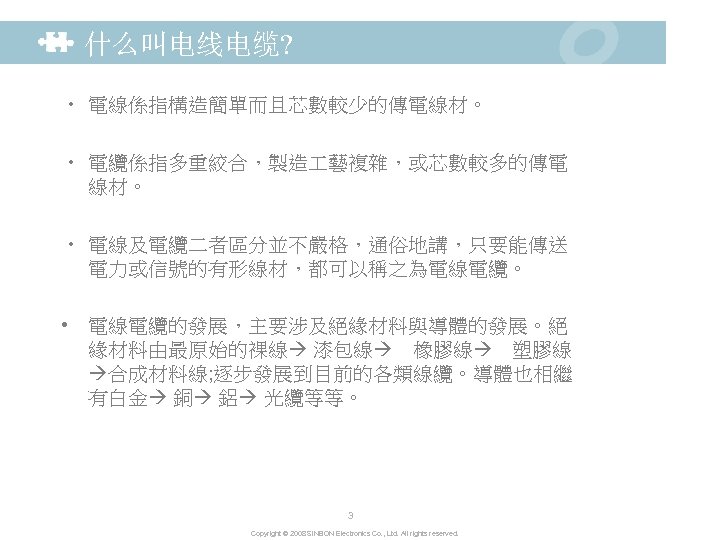

什么叫电线电缆? • 電線係指構造簡單而且芯數較少的傳電線材。 • 電纜係指多重絞合，製造藝複雜，或芯數較多的傳電線材。 • 電線及電纜二者區分並不嚴格，通俗地講，只要能傳送電力或信號的有形線材，都可以稱之為電線電纜。 • 電線電纜的發展，主要涉及絕緣材料與導體的發展。絕緣材料由最原始的裸線漆包線　橡膠線　塑膠線合成材料線; 逐步發展到目前的各類線纜。導體也相繼有白金銅鋁光纜等等。 3 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

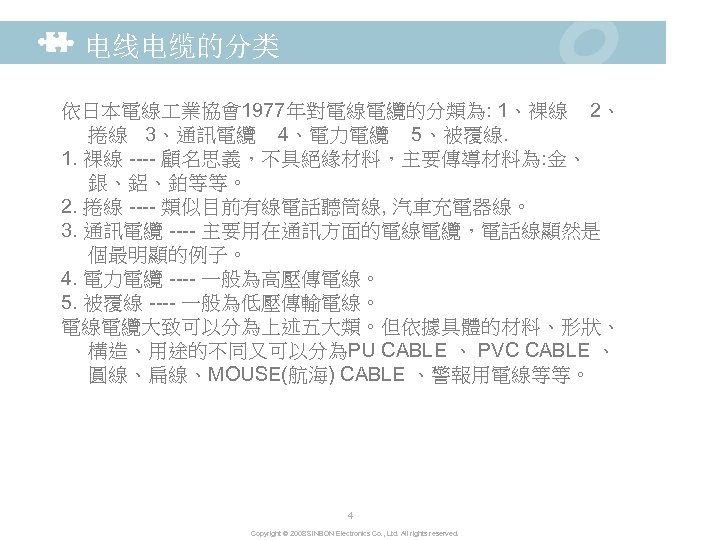

电线电缆的分类依日本電線業協會1977年對電線電纜的分類為: 1、裸線 2、捲線 3、通訊電纜 4、電力電纜 5、被覆線. 1. 裸線 ---- 顧名思義，不具絕緣材料，主要傳導材料為: 金、銀、鋁、鉑等等。 2. 捲線 ---- 類似目前有線電話聽筒線, 汽車充電器線。 3. 通訊電纜 ---- 主要用在通訊方面的電線電纜，電話線顯然是個最明顯的例子。 4. 電力電纜 ---- 一般為高壓傳電線。 5. 被覆線 ---- 一般為低壓傳輸電線。電線電纜大致可以分為上述五大類。但依據具體的材料、形狀、構造、用途的不同又可以分為PU CABLE 、 PVC CABLE 、圓線、扁線、MOUSE(航海) CABLE 、警報用電線等等。 4 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

产品介绍 -USB -DVI -HDMI -SATA Cable Products 5 Copyright © 2008 SINBON Electronics Co.

USB CABLE PRODUCTS • 共用匯流排 Universal serial Bus (USB)的发展趋势版本演進: …. V 1. 0 V 1. 1 V 2. 0 OTG V 1. 0 a V 1. 0 & V 1. 1: Low / Full speed transfer rate up to 12 Mbs V 2. 0: High speed transfer rate up to 480 Mbs V 3. 0: Superhigh speed transfer rate up to 4. 8 Gbs OTG V 1. 0 a: On-The-Go supplement to USBV 2. 0 specification V 1. 1 Low/Full speed + OTG V 2. 0 High speed 6 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved. V 2. 0 High speed + OTG

USB CABLE PRODUCTS • USB Products Certificate Ø 您必須先申請會員資格, 才能做產品認證申請. Ø 任何USB產品須通過USB-IF指定的測試單位測試, 始能取得認證 Ø 取得認證測試後, USB-IF會針對各申請產品授于一個TID No. 並登錄在USBIF website 7 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

USB CABLE PRODUCTS • USB V 2. 0 Connector USB A Type: 通常建構在主機(Host)MB上. Male Conn. : Crimp & Solder type for cable DIP & SMT type for PCB Crimp type SMT type DIP type 8 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved. Solder type

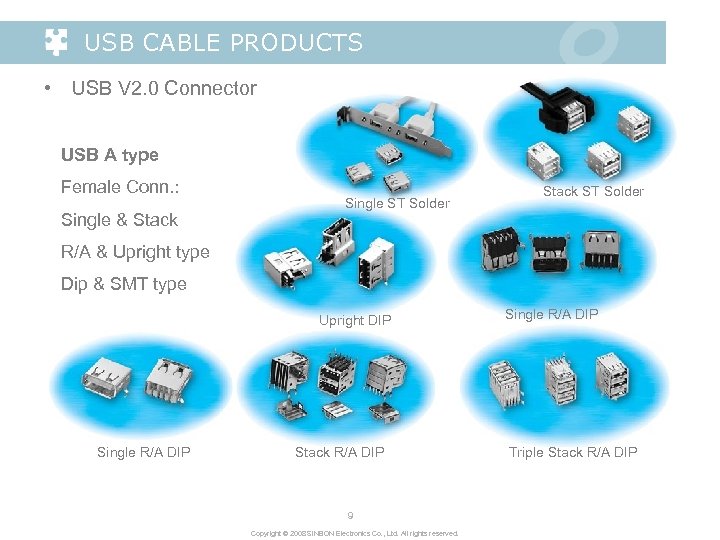

USB CABLE PRODUCTS • USB V 2. 0 Connector USB A type Female Conn. : Single & Stack Single ST Solder Stack ST Solder R/A & Upright type Dip & SMT type Upright DIP Single R/A DIP Stack R/A DIP 9 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved. Single R/A DIP Triple Stack R/A DIP

USB CABLE PRODUCTS • USB V 2. 0 Connector USB B Type: 通常建構在電腦週邊上, 如 Printer, Speaker, Keyboard…. Male Conn. : Crimp & Solder type for cable Crimp type Solder type 10 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

USB CABLE PRODUCTS • USB V 2. 0 Connector USB B type Female Conn.

USB CABLE PRODUCTS • USB V 2. 0 Connector Mini-B Type: 通常建構在電腦/3 C週邊上, 如 DCS, Camcorder. Male Conn. : Solder type for cable Solder type 12 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

USB CABLE PRODUCTS • USB V 2. 0 Connector Mini-B Type Female Conn. SMT

USB CABLE PRODUCTS • USB V 2. 0 Cable 最長使用長度 4. 5 M 14

15 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

USB CABLE PRODUCTS • USB V 2. 0 Cable WIRE LIST: 16 Copyright ©

USB CABLE PRODUCTS • USB V 2. 0 Cable AWG: Power Wire 17 Copyright

USB CABLE PRODUCTS • USB V 2. 0 Cable AWG: Signal Pair 18 Copyright

USB CABLE PRODUCTS • USB V 2. 0 Cable O. D 19 Copyright ©

USB CABLE PRODUCTS • USB V 3. 0 Cable(特性及展望) Ø 2007/11/13 Intel與HP等公司，最近推出了USB 3. 0新規格，最大的差異當然是速度又提升了，這次從 480 Mbps提升到 4. 8 Gbps以上，一口氣拉高近十倍，而為了因應這種速度上的提升，先前的傳輸線材改用銅線包覆的光纖，此規格可望在 2008年第一季制訂完成。 Ø 維持向下相容與隨插即用特性 Ø USB官方認為，一個規格從推出到普及約有1~2年的落差，所以USB 3. 0將會在 2009，最晚 2010年普及。英特爾公布的USB 3. 0介面卡，可以注意到電路板上不但零件根據英特爾公布的資料，USB 3. 0接頭內有兩個光纖接點，其他部分則很多，而且還有散熱片與現有USB 2. 0完全相同 20 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

DVI CABLE PRODUCTS • DVI 简介 Ø DVI全称为Digital Visual Interface，它是 1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group，数字显示作组)推出的接口标准。它是以Silicon Image公司的Panal. Link接口技术为基础，基于TMDS(Transition Minimized Differential Signaling，最小化传输差分信号)电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。 Ø 目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排 8列共 24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。 21 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

DVI CABLE PRODUCTS • DVI简介显示设备采用DVI接口具有主要有以下两大优点： Ø 速度快 DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。 Ø 画面清晰计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A(数字/模拟)转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D(模拟/数字)转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。 22 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

DVI CABLE PRODUCTS • DVI 与VGA接口区别 VGA接口又称(S-Dub)，这是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟信号输入显示器的方式来获得画面。而VGA就是将模拟信号 VGA接口传输到显示器的接口。 VGA接口上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。 VGA线 23 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

DVI CABLE PRODUCTS • DVI 与VGA接口区别 DVI接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI是以全数字传输的接口，所以在画质上保证了完全无压缩的传输。但并不代表其只是在电脑中的接口，实 DVI接口际上，无论VGA与DVI在其他领域应用的都非常广泛，比如数字化的电视等等。 DVI线 24 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

DVI CABLE PRODUCTS • DVI Connector Digital-Only Receptacl Connector 25 Copyright © 2008 SINBON

DVI CABLE PRODUCTS • DVI Connector Combined Analog and Digital Receptacl Connector 26 Copyright

DVI CABLE PRODUCTS • DVI Connector Digital Plug Connector 27 Copyright © 2008 SINBON

DVI CABLE PRODUCTS • DVI Connector Analog Plug Connector 28 Copyright © 2008 SINBON

DVI CABLE PRODUCTS • DVI Cable DVI ANALOG 傳模擬信號同RGB Cable相類似, 只是所使用的頻率不同, DVI

DVI CABLE PRODUCTS • DVI Cable DVI SINGLE LINE 傳輸數據信號, 最常用規格. 30 Copyright ©

DVI CABLE PRODUCTS • DVI Cable DVI DUAL LINK 雙重數據傳輸 31 Copyright © 2008

DVI CABLE PRODUCTS • DVI Cable DVI ANALOG&DIGITAL 模擬信號&數據信號同步传输 32 Copyright © 2008 SINBON

DVI CABLE PRODUCTS • DVI Cable 高频特性要求 IMPEDANCE: ( 模擬)75 ohm at 1 G, (數據 )100 ohm at 1 G DELAY: (模擬)1. 3 ns/ft, (數據)1. 43 ns/ft SKEW: INTRA-PAIR : 151 PS/成品 INTRE-PAIR SKEW : 2. 42 ns/成品 LOSS: -8 Db at 825 MHz(DVI規格) 同HDMI不同之處在於LOSS (825 MHz~2. 475 GHz <21 d. B 2. 475 GHz~4. 125 GHz <30 Db) 33 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

HDMI CABLE PRODUCTS • HDMI简介 Ø前言 HDMI基于DVI(Digital Visual Interface)制定, 从2002年 12月9日由Silicon Image公布了HDMI-1. 0的消息, 日立、松下、菲利浦、索尼、汤普逊、东芝、 Silicon Image等七家厂家, 极力推动电子设备制造商来开发支援HDMI-1. 0的产品。根据In-Stat/MDR的市场调查，数位可视介面（DVI）已经被广泛应用在PC 、笔记型计算机、投影机、液晶监视器等产品中。而HDMI将迅速占据DVI在消费性市场的主导地位，目前已经有大量数位电视、STB 、DVD等产品应用HDMI产品。在保持高品质的情况下能够以数码形式传输未经压缩的高解析度视频和多声道音频资料。而DVI则将持续被应用在PC及周边领域。 34 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

HDMI CABLE PRODUCTS • HDMI简介 Ø产品发展及运用 1998年成立DDWG的组织, 致力研发显示品的数位视频界面 1999年 4月公布DVI SPEC. Version 1. 0 2002年 6月25日公布了HDMI SPEC. Version 0. 9 2002年 12月9日由Silicon Image公布了HDMI-1. 0的消息 2003年 9月4日公布了HDMI SPEC. Version 1. 0 内容中叙述最高可以支援 5 GBPS的传输带宽, 而目前HDTV仅需要2. 2 GBPS, 还有很大的裕量留给将来可能的更高标准的数位视频信号. 35 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

HDMI CABLE PRODUCTS • HDMI简介 Ø 产品发展及运用 HDMI 演进史 36 Copyright © 2008 SINBON

HDMI CABLE PRODUCTS • HDMI简介 Ø 产品发展及运用 Cable 演进史 37 Copyright © 2008 SINBON

HDMI CABLE PRODUCTS • HDMI简介 Ø 产品发展及运用 38 Copyright © 2008 SINBON Electronics Co.

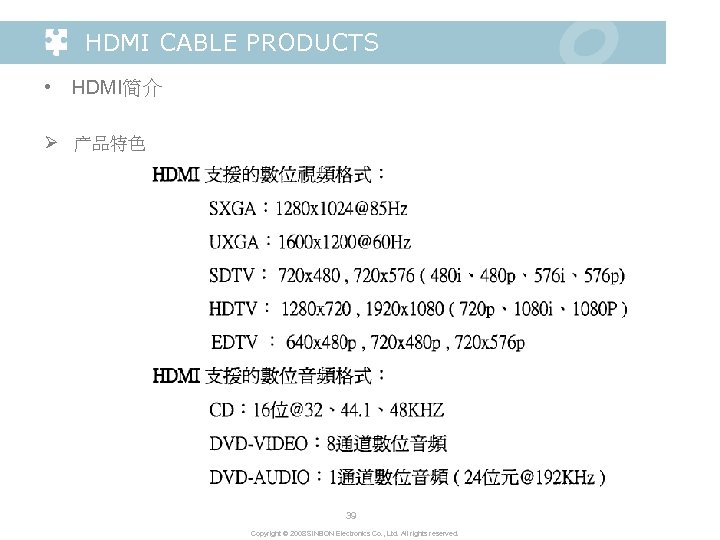

HDMI CABLE PRODUCTS • HDMI简介 Ø 产品特色 39 Copyright © 2008 SINBON Electronics Co.

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的结构概观 40 Copyright © 2008 SINBON Electronics Co.

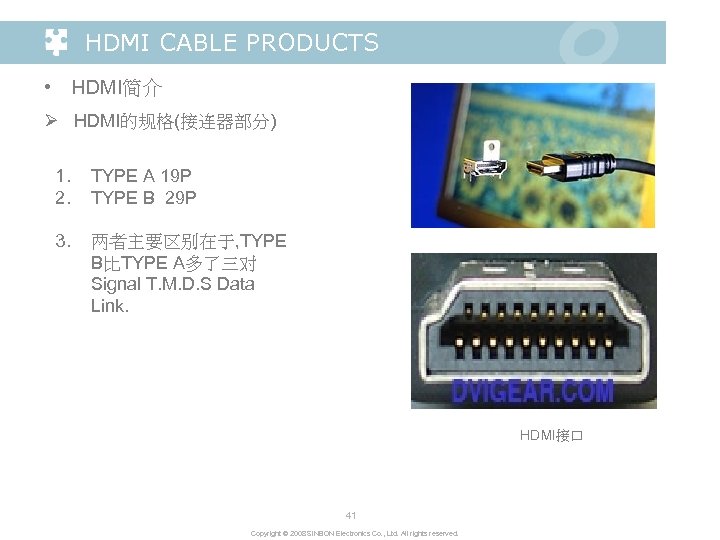

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格(接连器部分) 1. 2. TYPE A 19 P TYPE B 29 P 3. 两者主要区别在于, TYPE B比TYPE A多了三对 Signal T. M. D. S Data Link. HDMI接口 41 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格(连接器部分) TYPE A Receptacle Plug 42 Copyright ©

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格(连接器部分) TYPE B Receptacle Plug 43 Copyright ©

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格(Cable部分) TYPE A TYPE B 44 Copyright ©

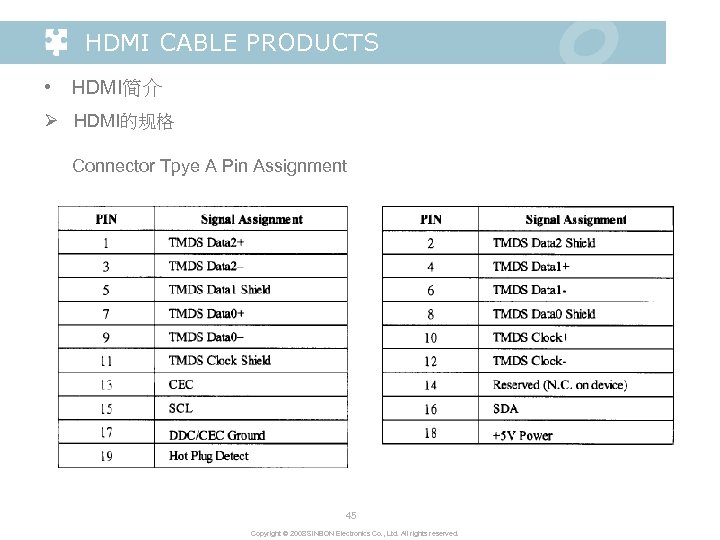

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格 Connector Tpye A Pin Assignment 45 Copyright

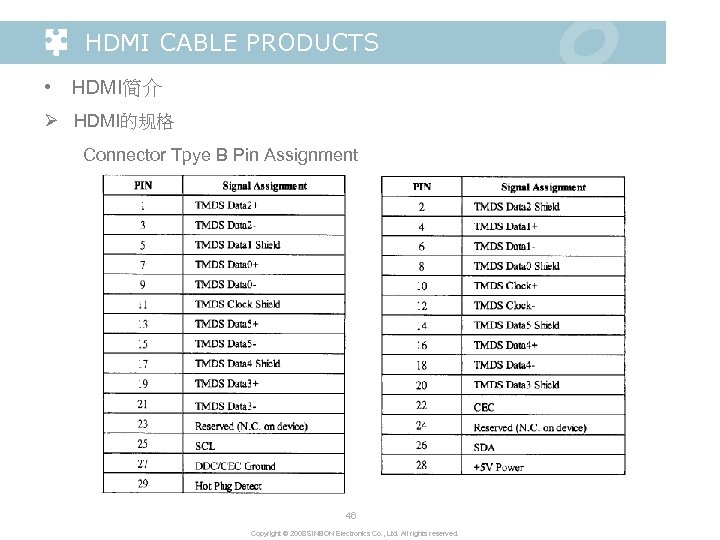

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的规格 Connector Tpye B Pin Assignment 46 Copyright

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的成品展示 HDMI TO DVI 47 Copyright © 2008

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI的成品制程展示焊接示图 48 Copyright © 2008 SINBON Electronics

HDMI CABLE PRODUCTS • HDMI简介 Ø HDMI 与DVI接口的比较 1. HDMI與DVI都是用來傳輸高清晰數字信號的連接器. 2. DVI 只支持傳輸視頻信號, 而HDMI既支持視頻, 同時可傳輸音頻. 3. DVI 只支持8位數字RGB傳輸, 而HDMI 支持 10 -12位數字信號. 4. DVI 只支持PC領域的RGB數字信號. 5. DVI 接口較大, 不便攜帶, 而HDMI 小型化的接口, 很輕便. 6. HDMI 能支持5 GBPS 的傳輸帶寬. 能符合將更高要求的數字視頻信號的傳輸. 7. HDMI 能即插即用. 且所有功能能用搖控器控制. 49 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

SATA CABLE PRODUCTS • SATA简介成立於 1980年的Parallel ATA介面，因其簡單、高效能、低成本等優點，很快的就在Desktop及Notebook上佔盡PC儲存裝置的優勢，而成為主流產品。他的壽命之所以會很長，主要歸功於不斷地在速度及整體的效能上改善，例如，他的傳輸速度從原來3 Mb/s到今日的 100 Mb/s，足足成長三十幾倍多。但是他的壽命，因許多限制，在此告一段落，接下來，將由Serial ATA繼承他的角色，且改善這些限制。 Serial ATA主要由APT、Dell、IBM、Intel、Maxtor、Quantum及 Seagate七家公司發起，2000年春季，正式在Intel的IDF對外宣佈成立Serial ATA協會。到了2001/08/29，在Intel的IDF裡發表Serial ATA 1. 0的規範，規範明定以 1. 5 Gb/s為最初的傳輸速度。許多參與者也預計於 2002年中期開始生產Serial ATA介面相關的產品。根據儲存裝置速率的發展趨勢，下表可供參考。 50 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

SATA CABLE PRODUCTS • SATA简介 51 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • ATA简介 52 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • ATA简介 53 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • ATA简介 54 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA简介 SATA版本介绍 Ø Serial ATA 1. 0版於 1999年開始提出進行研發. Ø 2001年 8月開始推出. 於Intel. Dell. IBM 等公司開始試用. Ø Serial ATA 2. 0版於 2004年公佈 Ø Serial ATA 目前其傳輸速率支持1. 5 Gbps. 計劃升級到 6 Gbps 55 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

SATA CABLE PRODUCTS • SATA产品结构 Ø 訊號CABLE 1. 2對差動訊號線和接地端 2. 小型軟性電纜幫助布線 3. 無熱對流之問題 4. 點對點單向的設計 Ø 電線電纜 1. 3種伏特數: 12 V，5 V ， 3. 3 V 2. 設計給 18 AWG線纜使用 56 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

SATA CABLE PRODUCTS • SATA产品应用 Internet working Equipments 57 Copyright © 2008 SINBON Electronics

SATA CABLE PRODUCTS • SATA产品应用 Hard Disk Driver 58 Copyright © 2008 SINBON Electronics

SATA CABLE PRODUCTS • SATA产品应用 59 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA产品应用 60 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA产品应用 61 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA产品应用 62 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA产品应用 63 Copyright © 2008 SINBON Electronics Co. , Ltd.

SATA CABLE PRODUCTS • SATA产品应用 64 Copyright © 2008 SINBON Electronics Co. , Ltd.

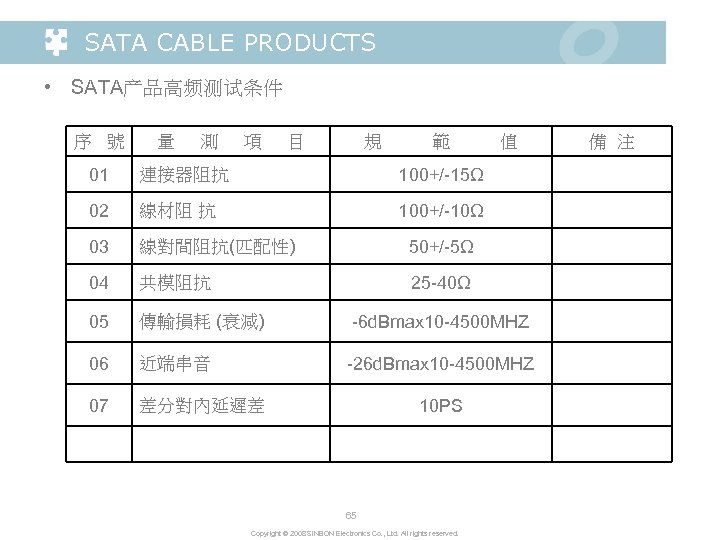

SATA CABLE PRODUCTS • SATA产品高频测试条件序號量測項目規範值 01 連接器阻抗 100+/-15Ω 02 線材阻抗 100+/-10Ω 03 線對間阻抗(匹配性) 50+/-5Ω 04 共模阻抗 25 -40Ω 05 傳輸損耗 (衰減) -6 d. Bmax 10 -4500 MHZ 06 近端串音 -26 d. Bmax 10 -4500 MHZ 07 差分對內延遲差 10 PS 65 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved. 備注

电线电缆的初步认识 -电线的组成 -电线的形状 -电线的用途 -电线的制造流程 -电脑线的种类 -电线的性能 66 Copyright © 2008 SINBON Electronics Co.

电线的组成 • 由导体（铜线），绝缘体（PVC、SR-PVC、PP、PE），隔离层（铝箔、缠绕、编织），外被（PVC、PU）等 67 Copyright © 2008 SINBON Electronics Co. , Ltd. All

电线的相关规格描述例: UL 2725 28 AWG ( 7 / 0. 127 A S ) × 6 C + E + A + B 1 2 3 4 5 6 7 8 9 10 1. --- 表示UL安規. 2. --- 表示AWG (American Wire Gauge 美國線規)數, AWG數的選用可參考附件一, 二. 3. --- 表示導體購成, 此條導体由 7股細銅絲組成. 4. --- “/”表示 7股細銅絲是絞合在一起, “×”則表示 7股細銅絲是直放在一起。一般而言，電話線導体直放的多. 5. --- 表示銅絲單線徑是 0. 127 mm. 6. --- “A”表示裸銅線(“T”表示鍍錫線)，“S”表示細銅絲絞合. 7. --- “C”(core)表示芯數. 8. --- “E”(earth)表示地線. 9. --- “A”(al/mylar)表示包鋁薄麥拉帶(“P”表示包紙). 10. --- “B”(braid)表示編織(“S”(spiral)表示纏繞). 68 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

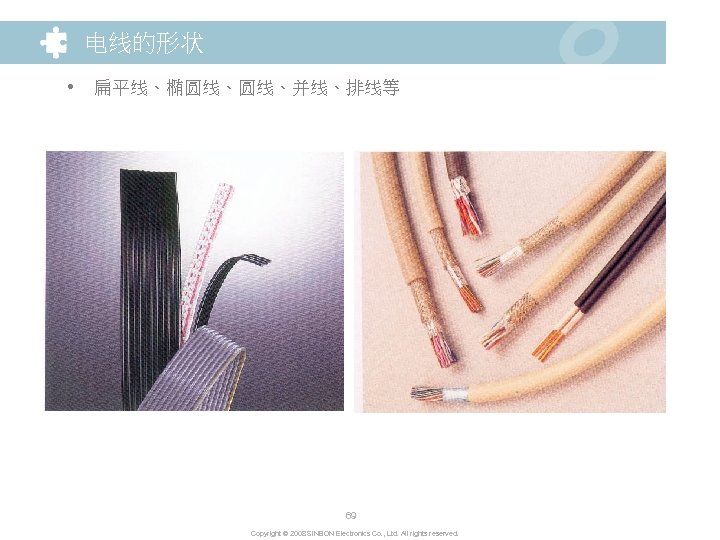

电线的形状 • 扁平线、椭圆线、圆线、并线、排线等 69 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights

电线的用途 Ø 电动力电缆: 电力供电用 Ø 控制电缆: 一般厂, 变电所等设备自动化, 如电梯电缆等 Ø 电源线: SVT、SJT、ST、SPT等 Ø

电线的制造流程伸铜丝绞铜丝外被押出芯线押出隔离芯线绞合 71 Copyright © 2008 SINBON Electronics Co.

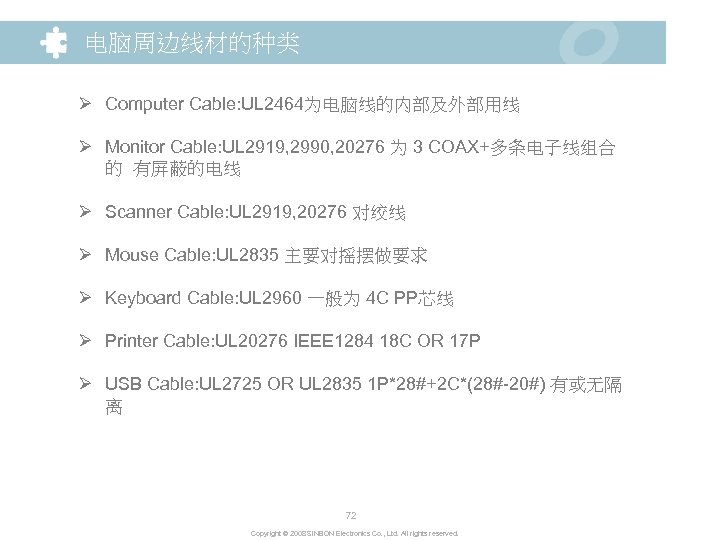

电脑周边线材的种类 Ø Computer Cable: UL 2464为电脑线的内部及外部用线 Ø Monitor Cable: UL 2919, 2990, 20276 为 3 COAX+多条电子线组合的有屏蔽的电线 Ø Scanner Cable: UL 2919, 20276 对绞线 Ø Mouse Cable: UL 2835 主要对摇摆做要求 Ø Keyboard Cable: UL 2960 一般为 4 C PP芯线 Ø Printer Cable: UL 20276 IEEE 1284 18 C OR 17 P Ø USB Cable: UL 2725 OR UL 2835 1 P*28#+2 C*(28#-20#) 有或无隔离 72 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

电脑周边线材的种类 Ø IEEE 1394: 多媒体传输线, 2 P+2 C OR 2 P*32 AWG(30 AWG) 用在数位相机等 Ø LCD Cable: 液晶显示器, UL 20379, 20276 4 -11 P信号线+多条电子线特性阻抗 100+/-10Ω Ø Phone Cable: UL 20251 2 -8 C 扁平线 Ø COAX Cable: 3 C-2 V, RG 58, 59, UL 1365, 1354等 Ø Power: 电源线 SVT SJT 2 C OR 3 C 73 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

电线的性能 Ø 物理性能: 延伸、抗张、抗老化程度、耐燃、耐寒、耐油、摇摆等 Ø 电气性能: 直流阻抗(DC-R) 、特性阻抗(CHZ-R) 、衰减(ATT) 、串音 (Croos-talk) 、延迟(Delay) 、电感、电容、耐电压、额定电流、频率范围等 Ø 特性阻抗：电缆处于匹配状态时（线路上无反射波存在），其上的电压和电流之比。实际上它代表无限长线路始端呈现的阻抗 Ø 电容: Cap ( 静电容量 ) 应该是越小越好 Ø 衰减: 电流方向的电压降 ( 线路上的损耗值) Ø 延时: 信号从一端输出, 到另一端接收到之间的时间差 Ø 串音: 2条线相互干扰的程度 ( 近端串音比远端串音要大 ) 74 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

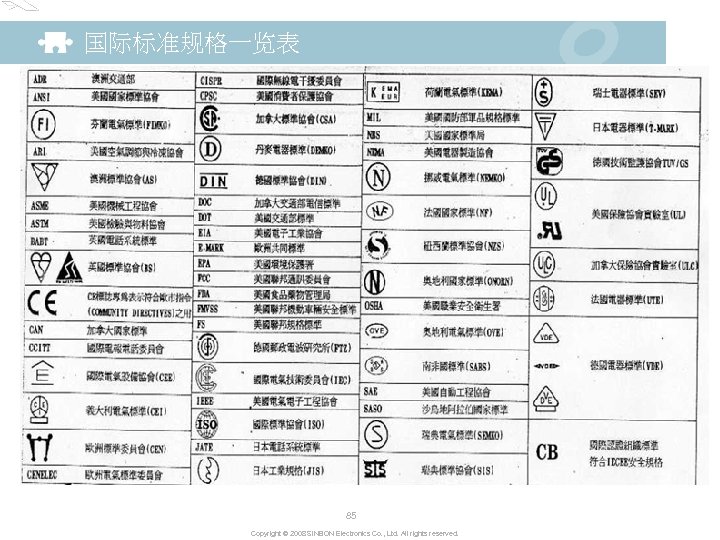

UL及CSA认证相关知识简述 -UL常识简介 -CSA常识简介 75 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights

UL常识简介 1. 何謂“UL”? 其主要職能和性質是什麼? UL即 “UNDERWRITERS LABORATORIES INC”之縮寫, 其中文譯名為 “美國保險業研究室”. 其是一種發放執照的非盈利機構. 該組織成立於 1894 年, 其主要致力於建立維護和使用下列關系人身安危的諸項之研究. 這些項目主要有材料、設備、產品、儀器、結構、方法和系統. 在美國, UL擁有五個測試設施及二百多個檢測中心, 在世界各地, UL公司均設有相關的辦事處. UL 為製造商, 檢驗管理局或政府提供六個基本服務: 產品編目、產品分類、組成分辨、証書、檢查以及事實的發現和研究. 2. 有關UL黃卡的說明. 對於塑料而言, 其須經過各種UL測試, 才能夠得到UL的承認, 這些測試包括UL 94 可燃性測試和UL 746系列長期和短期之性能評定測試, 當種塑料獲得承認之後, UL公司將發給其製造商一張黃卡. 卡片的主要項目有材料供應商、產品設計顏色和UL 94可燃性類別等材料(一種或多種厚度時的)鑒定結果. 卡片同時還包括一些諸如溫度指標, 熱導線點燃, 電弧電阻之類的物理數據, 以增強其精確度. 3. 什麼樣的公司才資格使用UL標記? 該公司須符合UL既定規格要求的情況下, 才有權在符合規格之產品上注明UL之標記. (UL既定規格要求是UL組織在成功完成研究作並在名稱和所列條件與應用情況一致的前提下建立的). 76 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

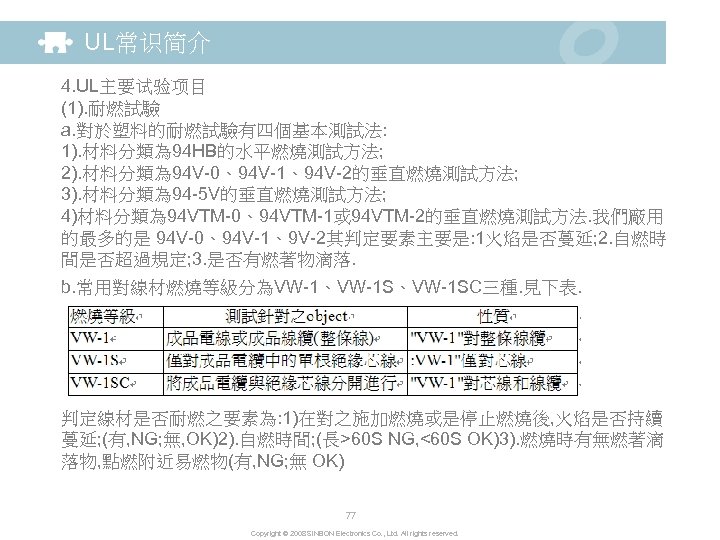

UL常识简介 4. UL主要试验项目 (1). 耐燃試驗 a. 對於塑料的耐燃試驗有四個基本測試法: 1). 材料分類為 94 HB的水平燃燒測試方法; 2). 材料分類為 94 V-0、94 V-1、94 V-2的垂直燃燒測試方法; 3). 材料分類為 94 -5 V的垂直燃燒測試方法; 4)材料分類為 94 VTM-0、94 VTM-1或 94 VTM-2的垂直燃燒測試方法. 我們廠用的最多的是 94 V-0、94 V-1、9 V-2其判定要素主要是: 1火焰是否蔓延; 2. 自燃時間是否超過規定; 3. 是否有燃著物滴落. b. 常用對線材燃燒等級分為VW-1、VW-1 SC三種. 見下表. 判定線材是否耐燃之要素為: 1)在對之施加燃燒或是停止燃燒後, 火焰是否持續蔓延; (有, NG; 無, OK)2). 自燃時間; (長>60 S NG, <60 S OK)3). 燃燒時有無燃著滴落物, 點燃附近易燃物(有, NG; 無 OK) 77 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

UL常识简介 (2). 冷彎試驗(僅對線材) 1)方法簡介: 將受測試樣放入規定了溫度(T)的冷彎箱中, 放置一定的時間(t) 後, 仍在該環境下將之纏繞在規定了直徑的圓棒上. 一圈挨一圈密卷繞 n圈(對於較大線徑或外被過硬的線材, 彎成U形即可). 2). 判定: 看其是否有龜裂現象. (3). 熱變形試驗(線材和膠料均可) 1). 方法簡介: 從線材或處被上截取一小段試樣, 用磨平機平整之後, 放入縶變形試驗機, 用該機先測得試樣厚度A 1, 而後對其加溫(T)荷重(F), 放置 (t)時間之後, 再用該機測其厚度A 2, 再以公式 A 1 -A 2*100%=δ得到厚度減少量. 2). 判定: 與標準比對視是否超出規格要求. (4). 熱沖擊試驗(線材) 方法簡介: 將線材卷繞在直徑為(φ)的圓棒上, 一圈挨一圈緊密纏繞(n)圈, 之後置於溫度為(T) 的恆溫箱中(n)個小時. 判定: 觀察其內外表而否有龜裂或其損壞情況. 78 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

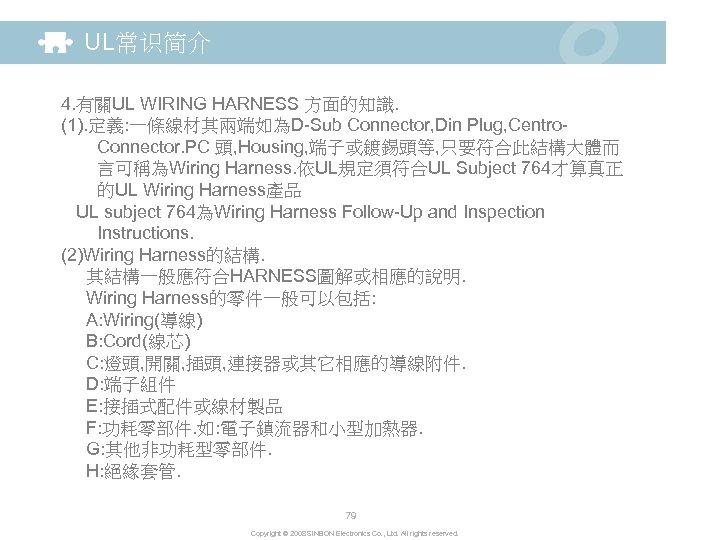

UL常识简介 4. 有關UL WIRING HARNESS 方面的知識. (1). 定義: 一條線材其兩端如為D-Sub Connector, Din Plug, Centro. Connector. PC 頭, Housing, 端子或鍍錫頭等, 只要符合此結構大體而言可稱為Wiring Harness. 依UL規定須符合UL Subject 764才算真正的UL Wiring Harness產品 UL subject 764為Wiring Harness Follow-Up and Inspection Instructions. (2)Wiring Harness的結構. 其結構一般應符合HARNESS圖解或相應的說明. Wiring Harness的零件一般可以包括: A: Wiring(導線) B: Cord(線芯) C: 燈頭, 開關, 插頭, 連接器或其它相應的導線附件. D: 端子組件 E: 接插式配件或線材製品 F: 功耗零部件. 如: 電子鎮流器和小型加熱器. G: 其他非功耗型零部件. H: 絕緣套管. 79 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

UL常识简介 (3). 對於Wiring Harness主要的試驗及測試要求. 按UL 764的分類, 其大體可分為三類: Group I, 機械性能試驗; Group II. 目測; Group III, 電氣性能測試. Group I又分: (a)連接頭的可靠性試驗 A (b)針角或PIN針的可靠性試驗 A (c)絕緣體的安全性試驗 A (d)S. R機械性能試驗 A (e)還包括了其它端子類組件的可靠性試驗上述試驗之(a), (b), (d), (e)主要測試方法就是對之吊拉力並持續一定的時間以評判其是否符合規格要求. (c)除上述吊拉力之外還有對絕緣體壁厚的測試. Group II主要有: (a)目測絞合體是否發散是否有被切掉一部分的現象 A (b)標示 B (c)線材之絕緣破損 A (d)絕緣體的加固 A (e)導線系 B (f)線芯的總長 B (g)芯型(線芯類型) B (h)配件型號 B 80 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

UL常识简介上述試驗屬於製造者應該具備的完整之製造與品質控制系統, 其主要通過肉眼先行觀測, 再依UL以及客戶的規格要求作出鑒別與判斷. Group III電氣測試主要包括: 導體的導通測試 A 地線的導通測試 A 極性測試 A 介電強度(耐壓測試) A 成型配件的絕緣阻抗 A 這些測試主要是通過測試儀器來完成的, 其用以檢測產品電氣性能的可靠度. 注: 上述大寫英文字母A. B分別是CLASSA和CLASSB的縮寫. 其意義為: 產品的缺點等級, 其中CLASSA指與產品規格不相符或未符合UL Follow-Up service 之規定的較重的缺點; 而CLASSB則輕於CLASSA. 這兩種缺點到了一定的程度則判退貨. 81 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

UL常识简介 5. 線纜外被或芯線絕緣上印字內容之解釋. 例: AWM E 156437 STYLE 2919 VW-1 8000 C 30 V (1) (2) (3) (4) (5) (6) (7) DE AN LOW VOLTAGE COMPUTER CABLE (8) (9) (1)UL公司的標志或商標. (2)AWM即appliance wiring material的簡稱即設備導線材料. (3)我公司在UL檔案中注冊的文件號. (4)UL STYLE Cable UL對線材的分類編號. (5)VW-1指燃燒等級. (6)最大作溫度. (7)最大作電壓(電壓等級) (8)受認證公司的名稱或代號. (9)特殊要求, 此項根據不同的UL STYLE有著不同的要求, 如UL 2919就必須標出該項要求, 這是UL對這類線的特殊規定. 82 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.

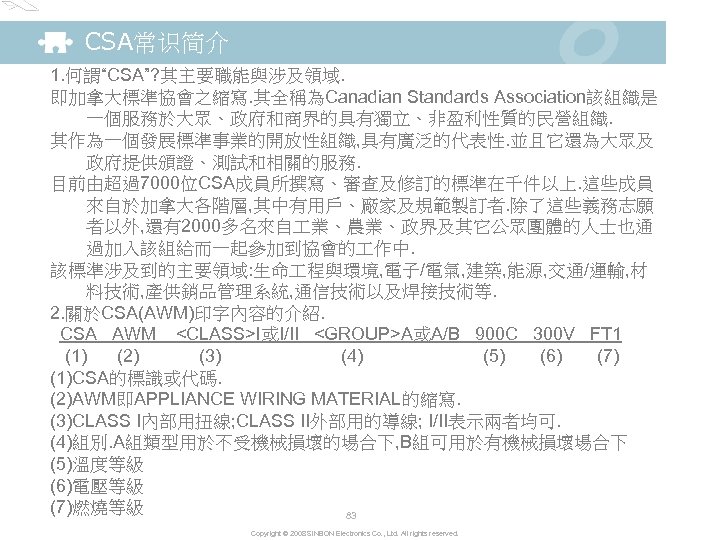

CSA常识简介 1. 何謂“CSA”? 其主要職能與涉及領域. 即加拿大標準協會之縮寫. 其全稱為Canadian Standards Association該組織是一個服務於大眾、政府和商界的具有獨立、非盈利性質的民營組織. 其作為一個發展標準事業的開放性組織, 具有廣泛的代表性. 並且它還為大眾及政府提供頒證、測試和相關的服務. 目前由超過7000位CSA成員所撰寫、審查及修訂的標準在千件以上. 這些成員來自於加拿大各階層, 其中有用戶、廠家及規範製訂者. 除了這些義務志願者以外, 還有2000多名來自業、農業、政界及其它公眾團體的人士也通過加入該組給而一起參加到協會的作中. 該標準涉及到的主要領域: 生命程與環境, 電子/電氣, 建築, 能源, 交通/運輸, 材料技術, 產供銷品管理系統, 通信技術以及焊接技術等. 2. 關於CSA(AWM)印字內容的介紹. CSA AWM <CLASS>I或I/II <GROUP>A或A/B 900 C 300 V FT 1 (1) (2) (3) (4) (5) (6) (7) (1)CSA的標識或代碼. (2)AWM即APPLIANCE WIRING MATERIAL的縮寫. (3)CLASS I內部用扭線; CLASS II外部用的導線; I/II表示兩者均可. (4)組別. A組類型用於不受機械損壞的場合下, B組可用於有機械損壞場合下 (5)溫度等級 (6)電壓等級 (7)燃燒等級 83 Copyright © 2008 SINBON Electronics Co. , Ltd. All rights reserved.
