Русское деревянное зодчество

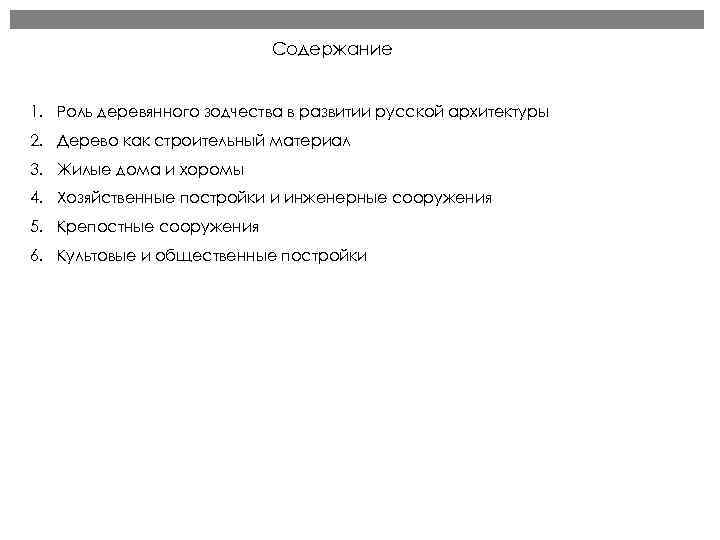

Содержание 1. Роль деревянного зодчества в развитии русской архитектуры 2. Дерево как строительный материал 3. Жилые дома и хоромы 4. Хозяйственные постройки и инженерные сооружения 5. Крепостные сооружения 6. Культовые и общественные постройки

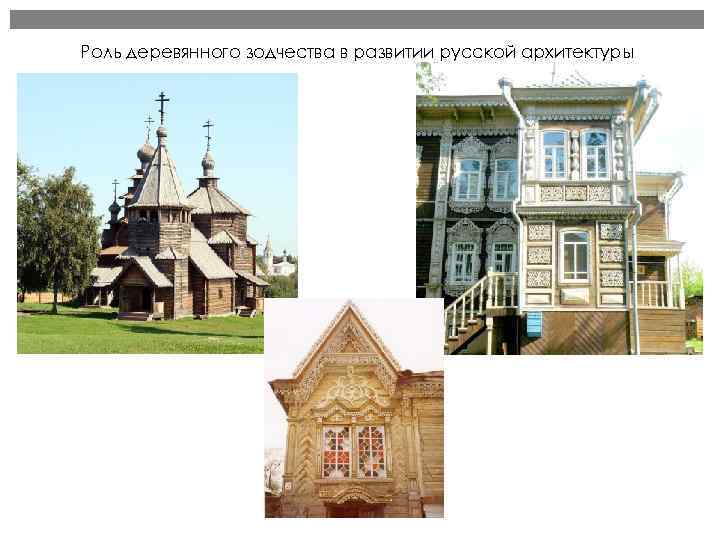

Роль деревянного зодчества в развитии русской архитектуры

Дерево как строительный материал

Приемы врубки б – «в лапу» (без остатка) а – «в обло» (с остатком) в – «в реж»

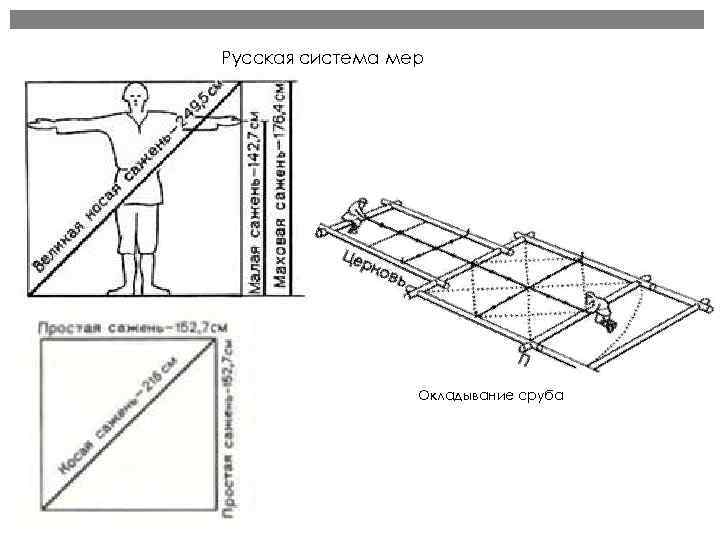

Русская система мер Окладывание сруба

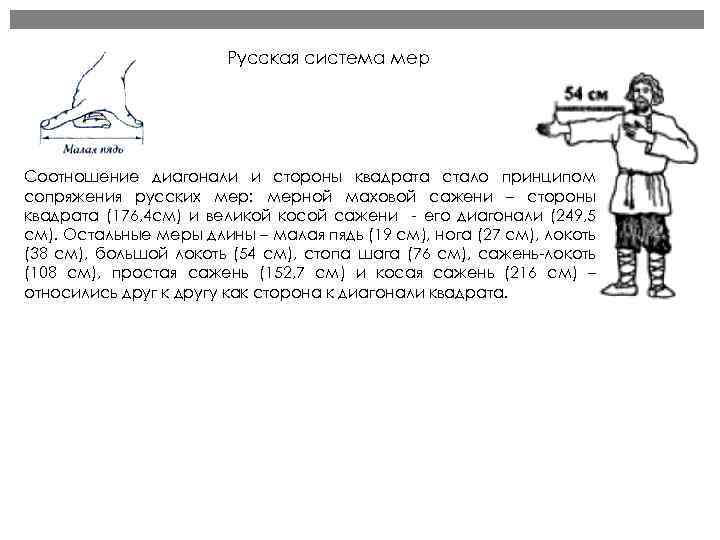

Русская система мер Соотношение диагонали и стороны квадрата стало принципом сопряжения русских мер: мерной маховой сажени – стороны квадрата (176, 4 см) и великой косой сажени - его диагонали (249, 5 см). Остальные меры длины – малая пядь (19 см), нога (27 см), локоть (38 см), большой локоть (54 см), стопа шага (76 см), сажень-локоть (108 см), простая сажень (152, 7 см) и косая сажень (216 см) – относились друг к другу как сторона к диагонали квадрата.

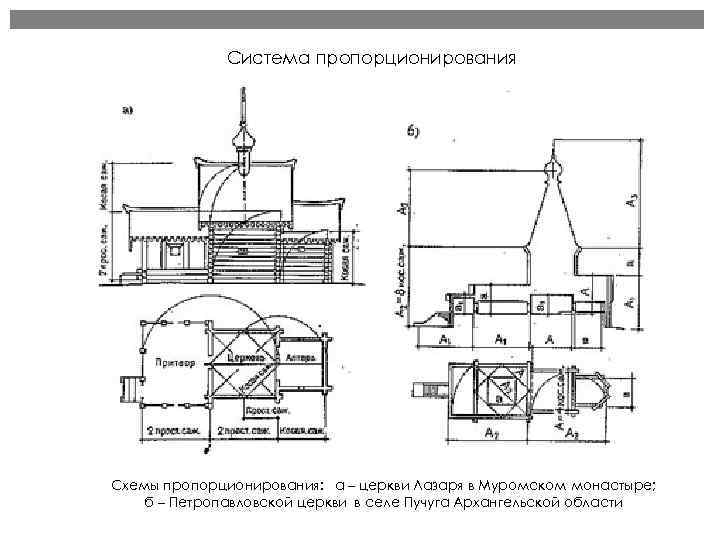

Система пропорционирования Схемы пропорционирования: а – церкви Лазаря в Муромском монастыре; б – Петропавловской церкви в селе Пучуга Архангельской области

Центрические здания Типы кровель: двускатная, двускатная с полицами, восьмискатная, колпак, крещатая бочка, шатер на крещатой бочке, красный тёс, бочка. Типы кровель: шатер, бочка

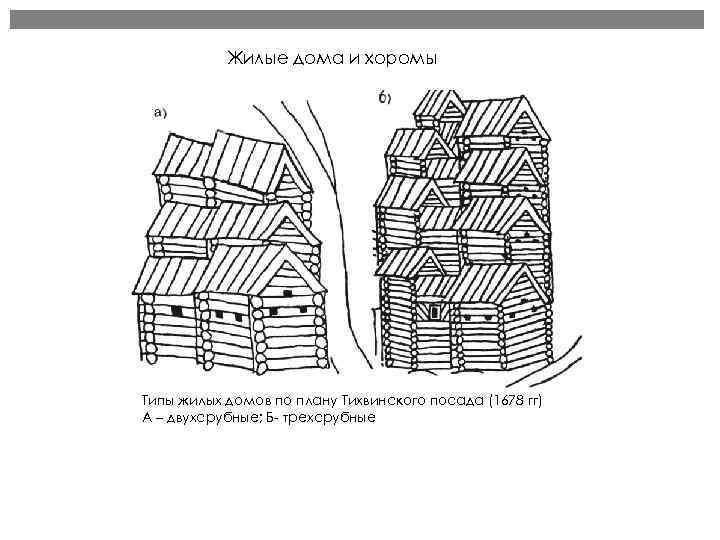

Жилые дома и хоромы Типы жилых домов по плану Тихвинского посада (1678 гг) А – двухсрубные; Б- трехсрубные

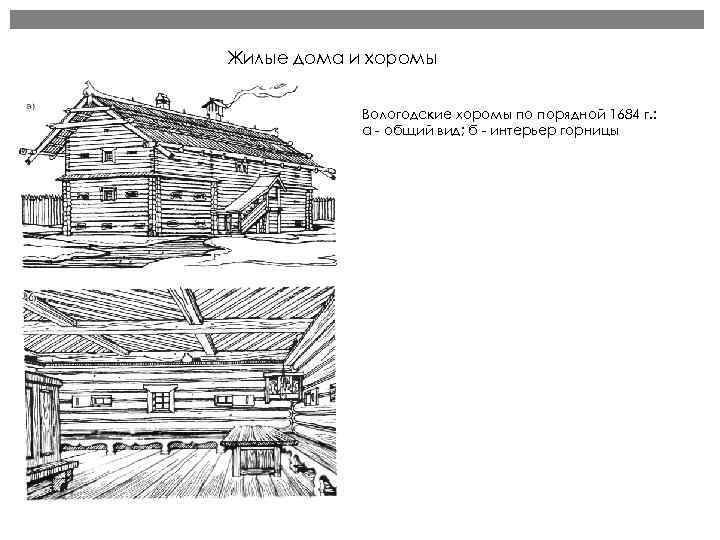

Жилые дома и хоромы Вологодские хоромы по порядной 1684 г. : а - общий вид; б - интерьер горницы

Жилые дома и хоромы Хоромы с повалушей: а – хоромы Строгановых (1565 г); б – Московские хоромы; в – хоромы дьячего двора в Олонце

Жилые дома и хоромы Дворец в Коломенском (1667 -1681 гг) близ Москвы: а - юго-восточный фасад; б – северо-восточный фасад; в – план второго этажа

Жилые дома и хоромы Жилые дома-четырехстенки: а – в селе Ястреблево Вологодской области; б – в селе Троицкая Слобода Вологодской области. 1 – изба 2 – клеть 3 – сени 4 – двор 5 – взвоз 6 крыльцо 7 печь 8 - голбец

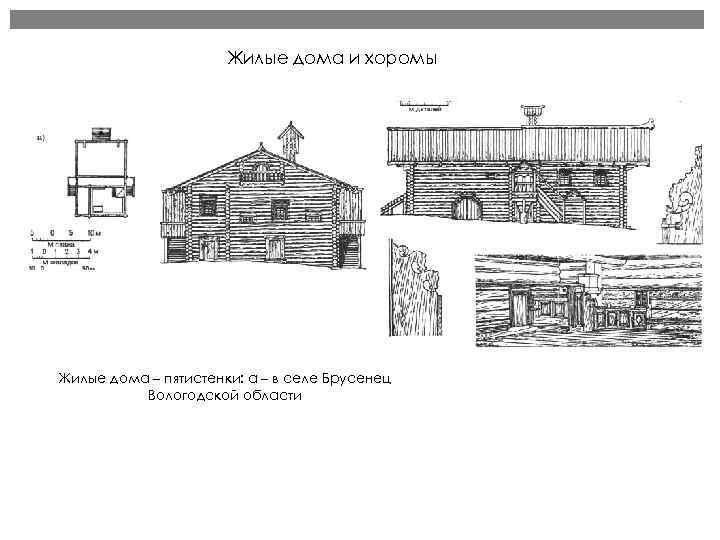

Жилые дома и хоромы Жилые дома – пятистенки: а – в селе Брусенец Вологодской области

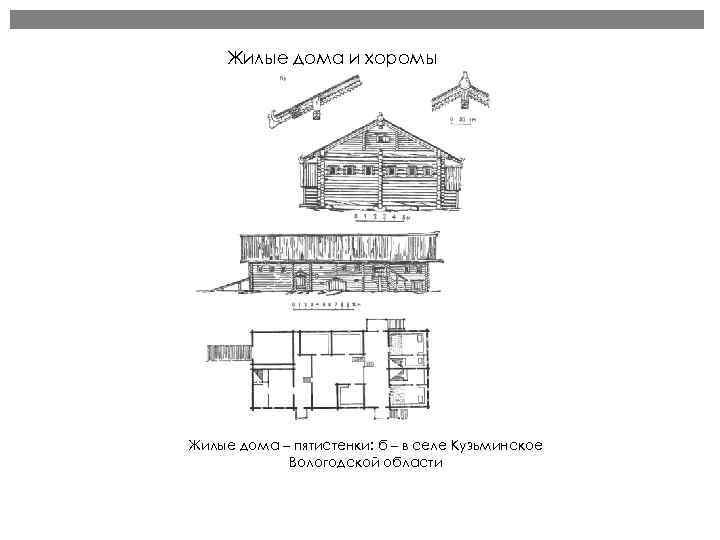

Жилые дома и хоромы Жилые дома – пятистенки: б – в селе Кузьминское Вологодской области

Жилые дома и хоромы Жилые дома – шестистенок в селе Таратино Архангельской области

Жилые дома и хоромы а - Жилой дом «кошелем» в селе Сенная Губа; б – жилой дом «кошелем» в селе Великая Губа

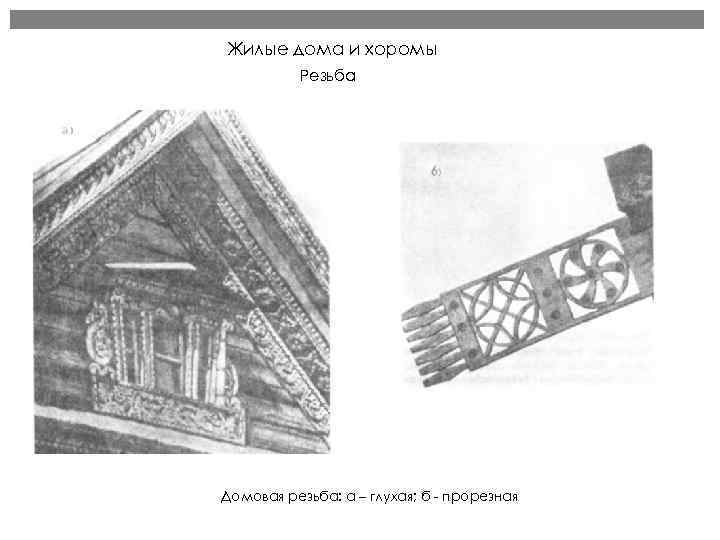

Жилые дома и хоромы Резьба Домовая резьба: а – глухая; б - прорезная

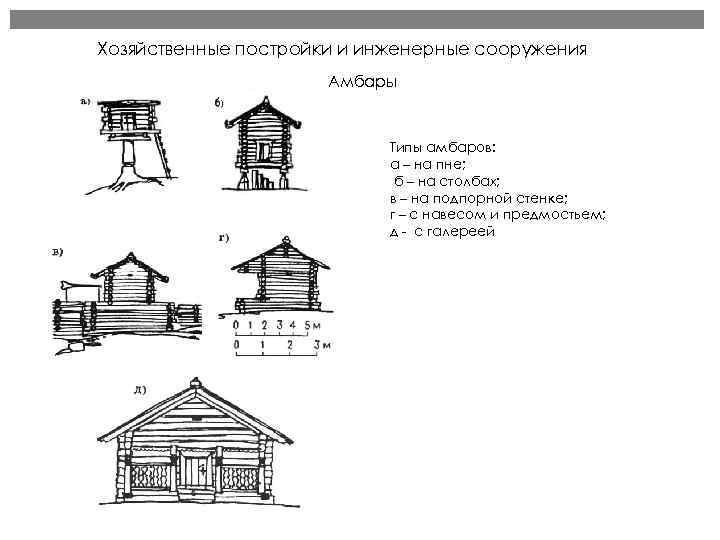

Хозяйственные постройки и инженерные сооружения Амбары Типы амбаров: а – на пне; б – на столбах; в – на подпорной стенке; г – с навесом и предмостьем; д - с галереей

Хозяйственные постройки и инженерные сооружения Мельницы - столбовки Основные типы мельниц-столбовок: а - на столбах; б- на клети; в- на раме Мельница – столбовка в селе Кимжа Архангельской области

Хозяйственные постройки и инженерные сооружения Мельницы - шатровки Основные типы мельниц-шатровок: а - на усеченном восьмерике; б- на прямом восьмерике; в- восьмерик на амбаре Мельница – шатровка Юрьевецкий район Ивановской области

Хозяйственные постройки и инженерные сооружения Мостостроение Ряжевые мосты: а – консольный мост через р. Сию, б – ряжевый мост через р. Кену

Хозяйственные постройки и инженерные сооружения Мостостроение Мост через реку Кену (Плесецкий район, Архангельская область)

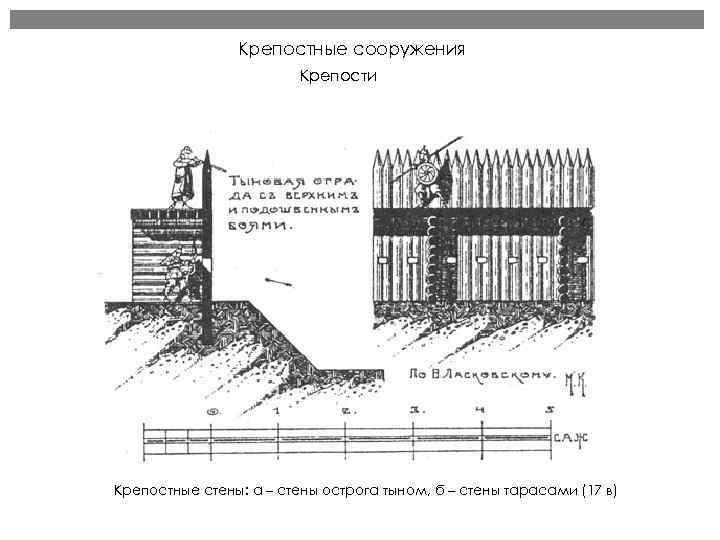

Крепостные сооружения Крепости Крепостные стены: а – стены острога тыном, б – стены тарасами (17 в)

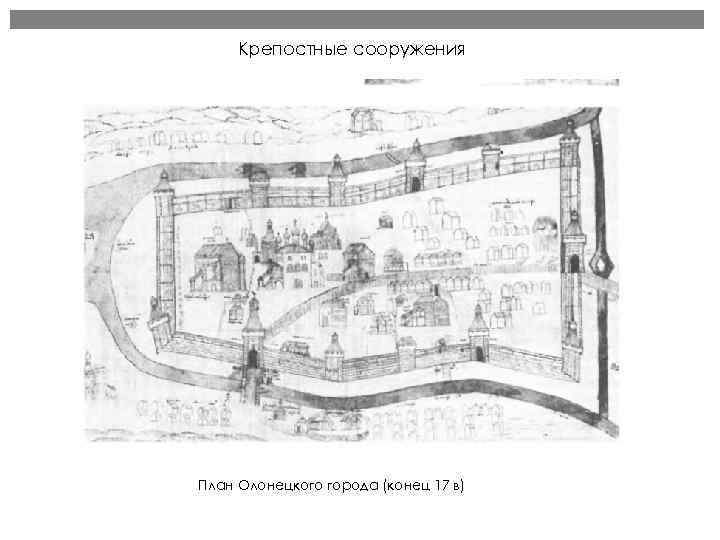

Крепостные сооружения План Олонецкого города (конец 17 в)

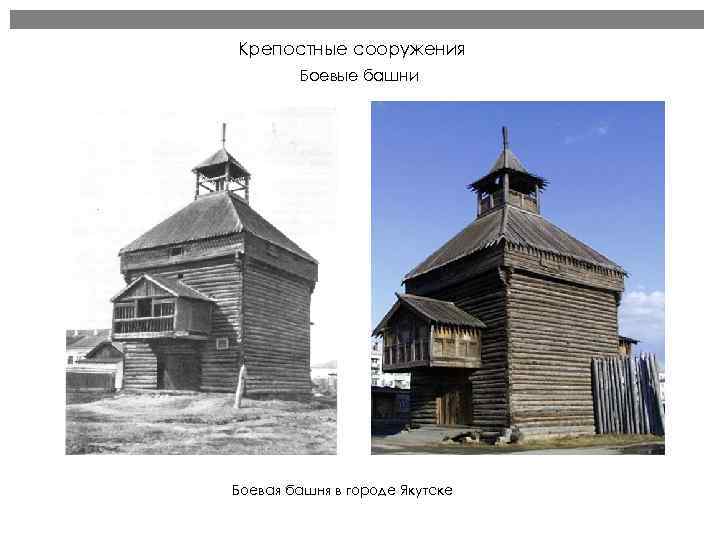

Крепостные сооружения Боевые башни Боевая башня в городе Якутске

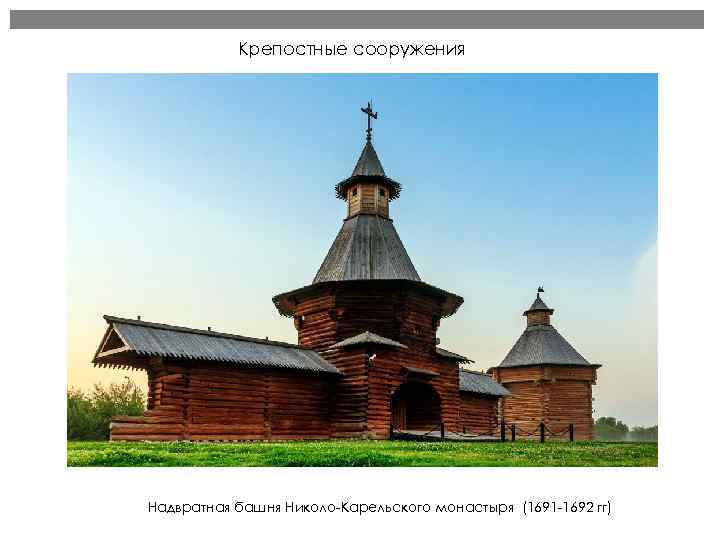

Крепостные сооружения Надвратная башня Николо-Карельского монастыря (1691 -1692 гг)

Крепостные сооружения Вид на Никольскую башню (1761) Олонецкого города

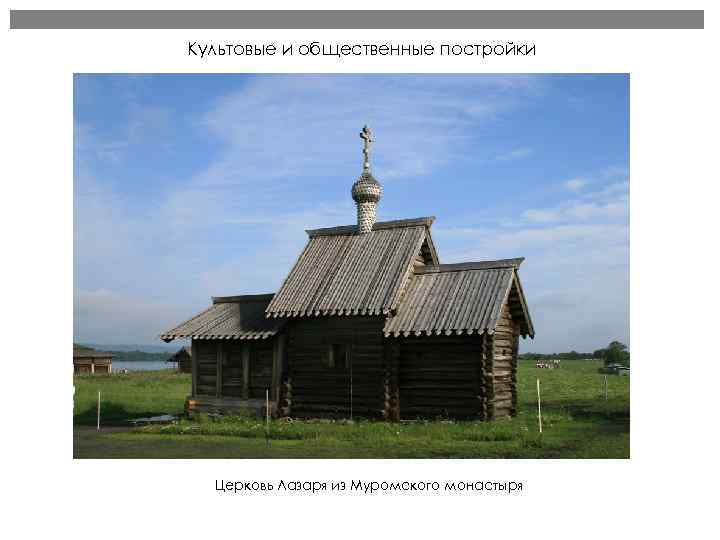

Культовые и общественные постройки Церковь Лазаря из Муромского монастыря

Культовые и общественные постройки Церковь Ризположения из села Бородава Вологодской области

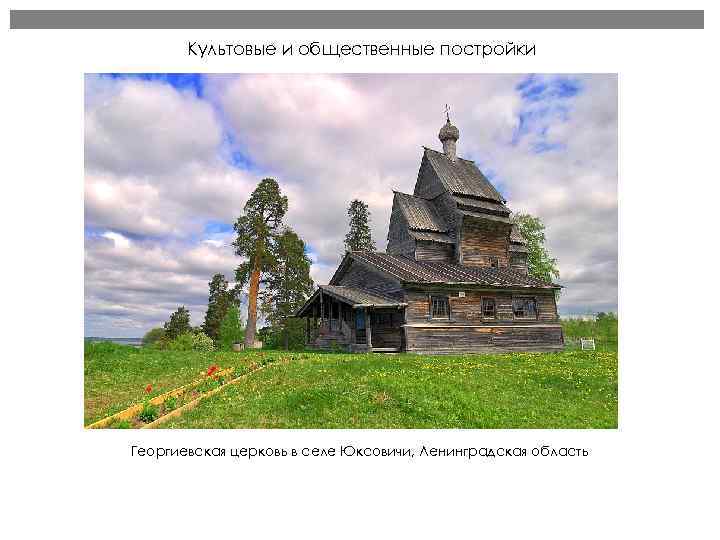

Культовые и общественные постройки Георгиевская церковь в селе Юксовичи, Ленинградская область

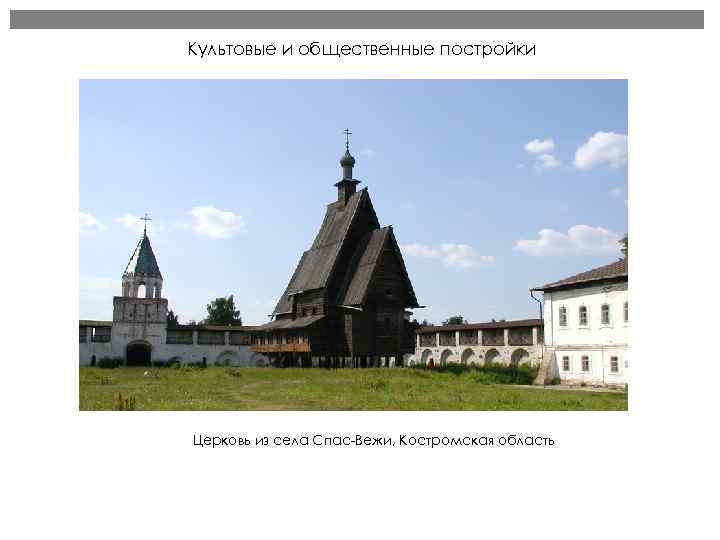

Культовые и общественные постройки Церковь из села Спас-Вежи, Костромская область

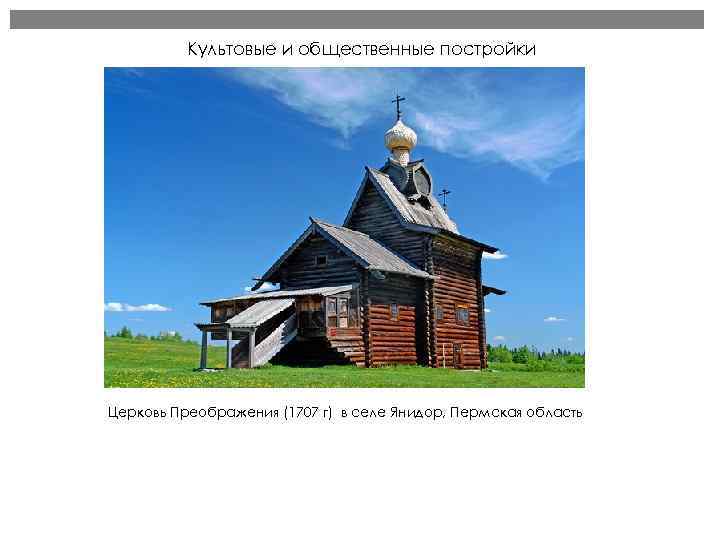

Культовые и общественные постройки Церковь Преображения (1707 г) в селе Янидор, Пермская область

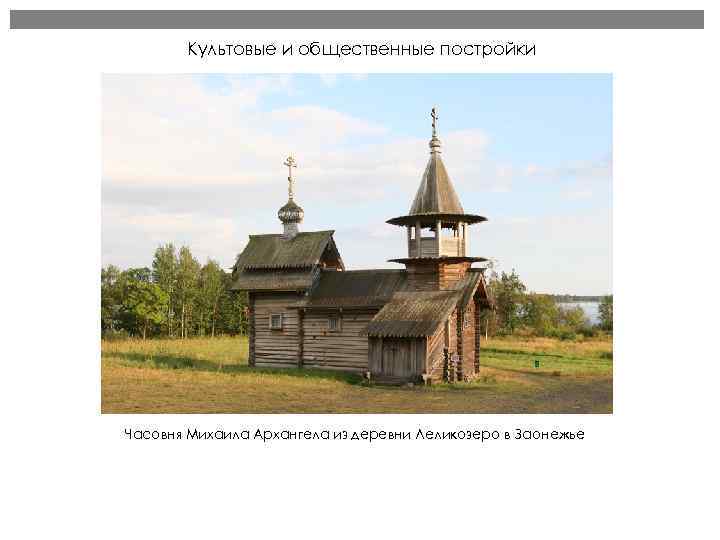

Культовые и общественные постройки Часовня Михаила Архангела из деревни Леликозеро в Заонежье

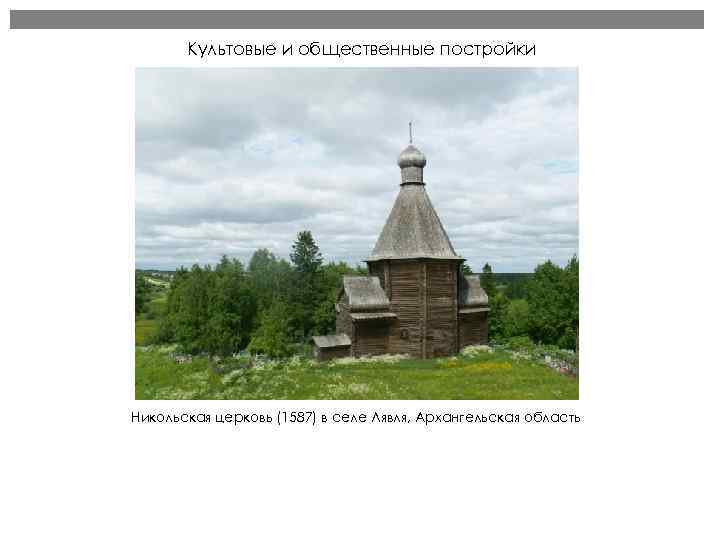

Культовые и общественные постройки Никольская церковь (1587) в селе Лявля, Архангельская область
