Рулонные битумные и битумно-полимерные материалы Делаем надежные строительные системы доступными 0

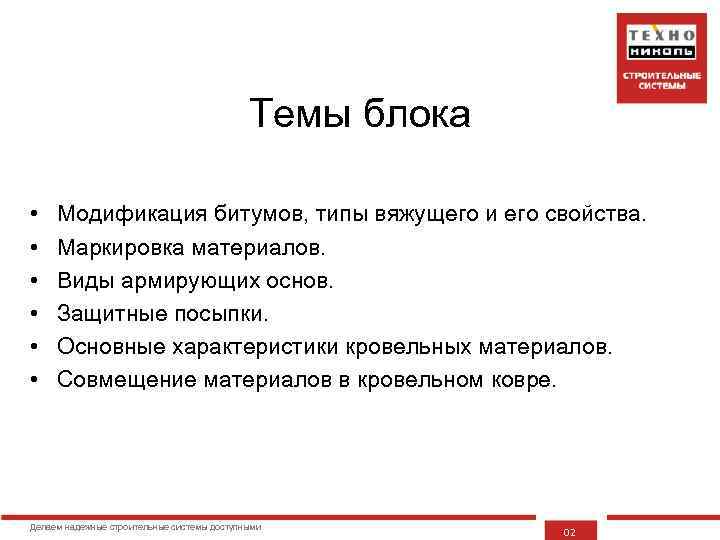

Темы блока • • • Модификация битумов, типы вяжущего и его свойства. Маркировка материалов. Виды армирующих основ. Защитные посыпки. Основные характеристики кровельных материалов. Совмещение материалов в кровельном ковре. Делаем надежные строительные системы доступными 02

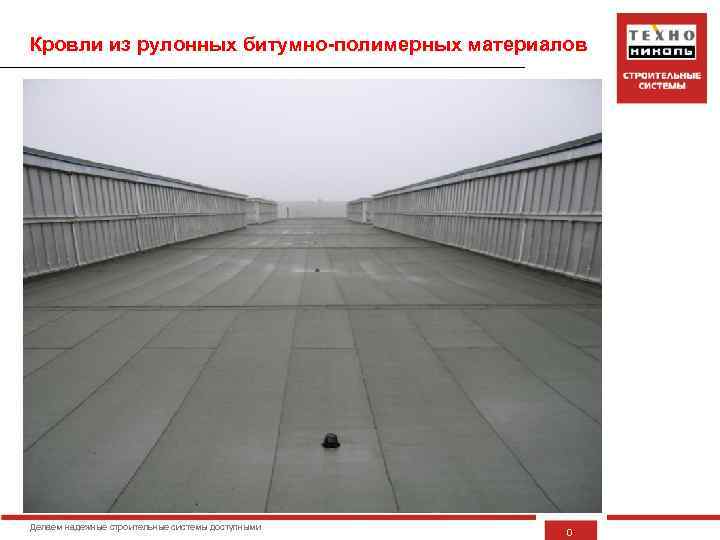

Кровли из рулонных битумно-полимерных материалов Делаем надежные строительные системы доступными 0

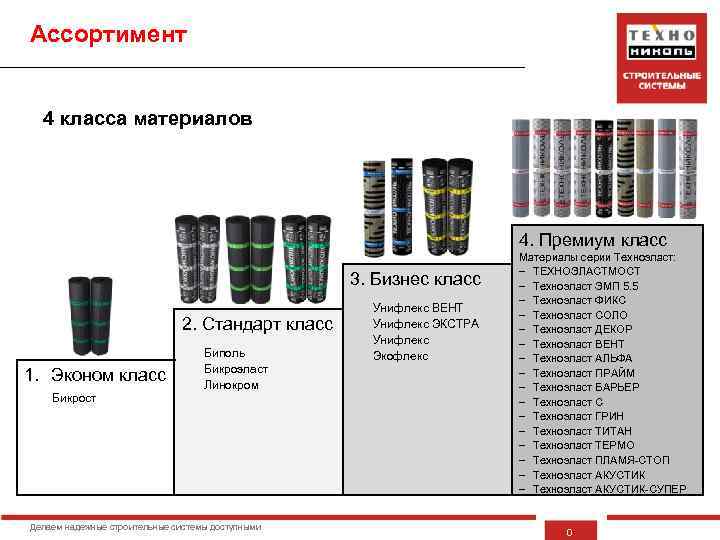

Ассортимент 4 класса материалов 4. Премиум класс 3. Бизнес класс 2. Стандарт класс 1. Эконом класс Бикрост Биполь Бикроэласт Линокром Делаем надежные строительные системы доступными Унифлекс ВЕНТ Унифлекс ЭКСТРА Унифлекс Экофлекс Материалы серии Техноэласт: – ТЕХНОЭЛАСТМОСТ – Техноэласт ЭМП 5. 5 – Техноэласт ФИКС – Техноэласт СОЛО – Техноэласт ДЕКОР – Техноэласт ВЕНТ – Техноэласт АЛЬФА – Техноэласт ПРАЙМ – Техноэласт БАРЬЕР – Техноэласт С – Техноэласт ГРИН – Техноэласт ТИТАН – Техноэласт ТЕРМО – Техноэласт ПЛАМЯ-СТОП – Техноэласт АКУСТИК-СУПЕР 0
Модификация битумов, типы вяжущего и его свойства Делаем надежные строительные системы доступными 05

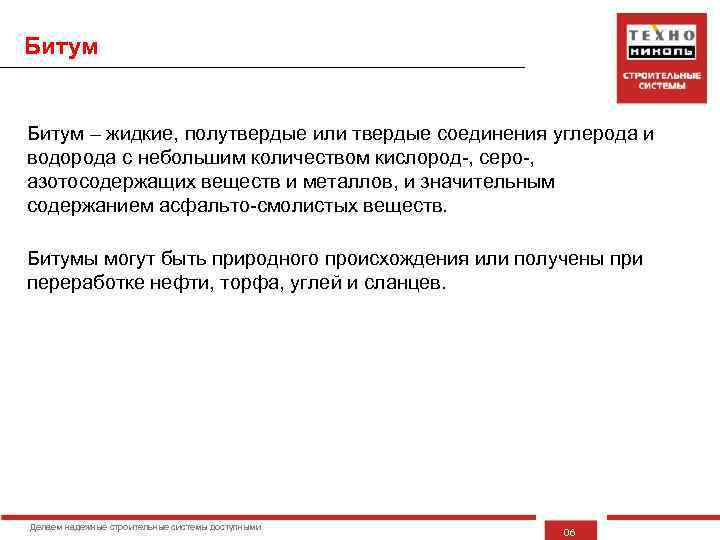

Битум – жидкие, полутвердые или твердые соединения углерода и водорода с небольшим количеством кислород-, серо-, азотосодержащих веществ и металлов, и значительным содержанием асфальто-смолистых веществ. Битумы могут быть природного происхождения или получены при переработке нефти, торфа, углей и сланцев. Делаем надежные строительные системы доступными 06

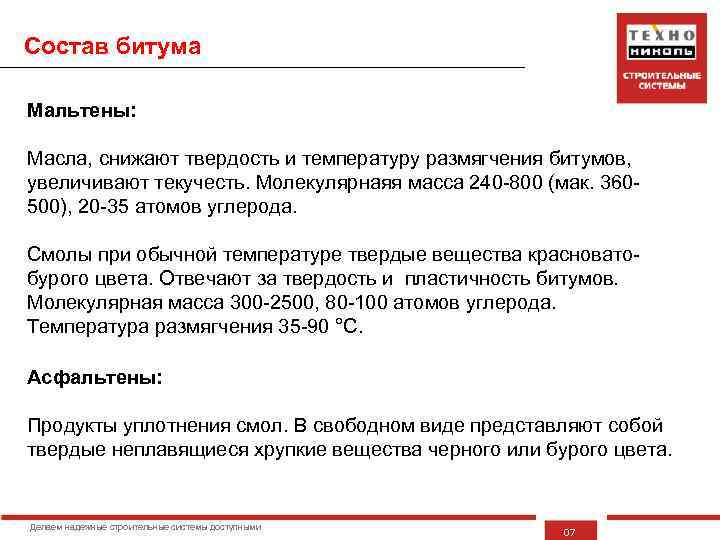

Состав битума Мальтены: Масла, снижают твердость и температуру размягчения битумов, увеличивают текучесть. Молекулярнаяя масса 240 -800 (мак. 360500), 20 -35 атомов углерода. Смолы при обычной температуре твердые вещества красноватобурого цвета. Отвечают за твердость и пластичность битумов. Молекулярная масса 300 -2500, 80 -100 атомов углерода. Температура размягчения 35 -90 °C. Асфальтены: Продукты уплотнения смол. В свободном виде представляют собой твердые неплавящиеся хрупкие вещества черного или бурого цвета. Делаем надежные строительные системы доступными 07

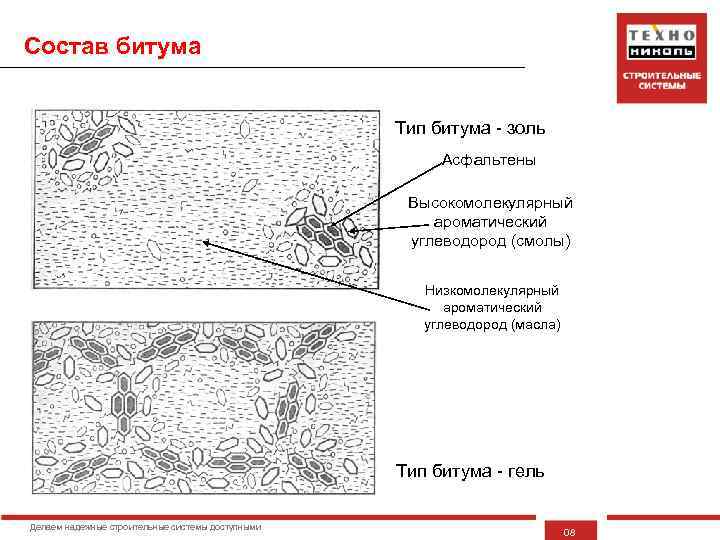

Состав битума Тип битума - золь Асфальтены Высокомолекулярный ароматический углеводород (смолы) Низкомолекулярный ароматический углеводород (масла) Тип битума - гель Делаем надежные строительные системы доступными 08

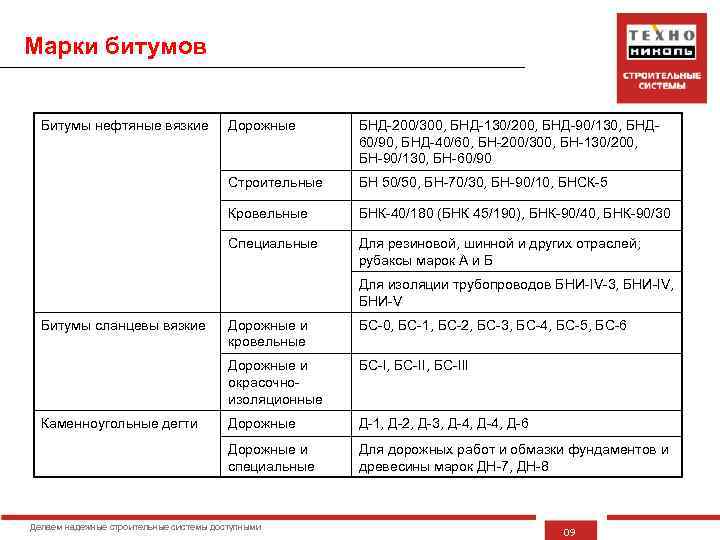

Марки битумов Битумы нефтяные вязкие Дорожные БНД-200/300, БНД-130/200, БНД-90/130, БНД 60/90, БНД-40/60, БН-200/300, БН-130/200, БН-90/130, БН-60/90 Строительные БН 50/50, БН-70/30, БН-90/10, БНСК-5 Кровельные БНК-40/180 (БНК 45/190), БНК-90/40, БНК-90/30 Специальные Для резиновой, шинной и других отраслей; рубаксы марок А и Б Для изоляции трубопроводов БНИ-IV-3, БНИ-IV, БНИ-V Битумы сланцевы вязкие БС-0, БС-1, БС-2, БС-3, БС-4, БС-5, БС-6 Дорожные и окрасочноизоляционные БС-I, БС-III Дорожные Д-1, Д-2, Д-3, Д-4, Д-6 Дорожные и специальные Каменноугольные дегти Дорожные и кровельные Для дорожных работ и обмазки фундаментов и древесины марок ДН-7, ДН-8 Делаем надежные строительные системы доступными 09
Температура размягчения вяжущего (Ки. Ш) При нагревании битумы и битумные вяжущие постепенно переходят в вязкотекучее состояние. Температура размягчения битумов – температура при которой битумы из относительно твердого состояния переходят в жидкое. Температуру размягчения определяют методом “Кольцо и шар” (метод Ки. Ш) по ГОСТ 11506 -78. Делаем надежные строительные системы доступными 010

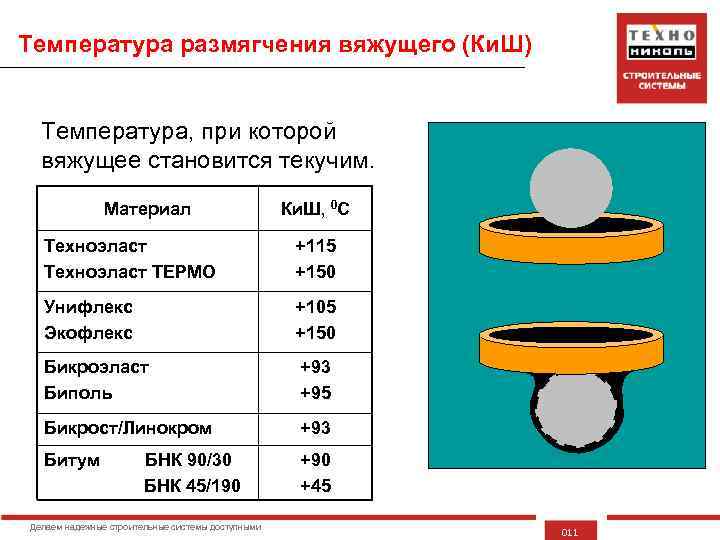

Температура размягчения вяжущего (Ки. Ш) Температура, при которой вяжущее становится текучим. Материал Ки. Ш, 0 С Техноэласт ТЕРМО +115 +150 Унифлекс Экофлекс +105 +150 Бикроэласт Биполь +93 +95 Бикрост/Линокром +93 Битум +90 +45 БНК 90/30 БНК 45/190 Делаем надежные строительные системы доступными 011
Температура размягчения вяжущего (Ки. Ш) Делаем надежные строительные системы доступными 012

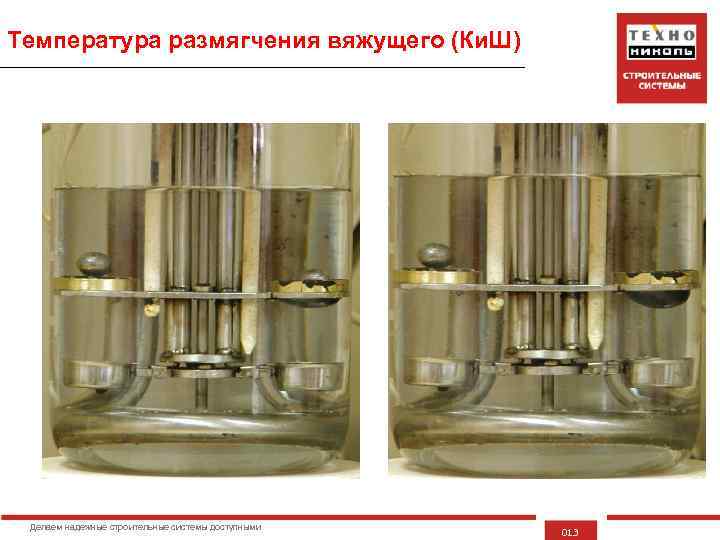

Температура размягчения вяжущего (Ки. Ш) Делаем надежные строительные системы доступными 013

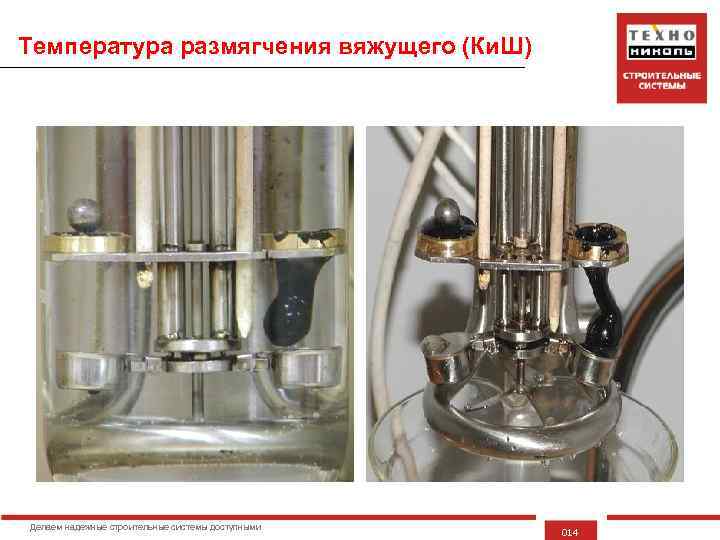

Температура размягчения вяжущего (Ки. Ш) Делаем надежные строительные системы доступными 014

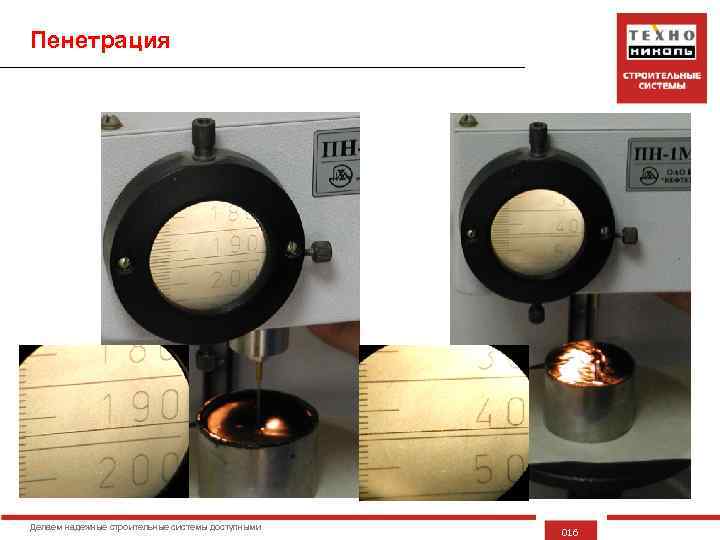

Пенетрация- это глубина, на которую проникает игла определенного диаметра (под действием веса 100 г за 5 сек). Глубина проникновения характеризует мягкость битума. h dmm Делаем надежные строительные системы доступными 015
Пенетрация Делаем надежные строительные системы доступными 016

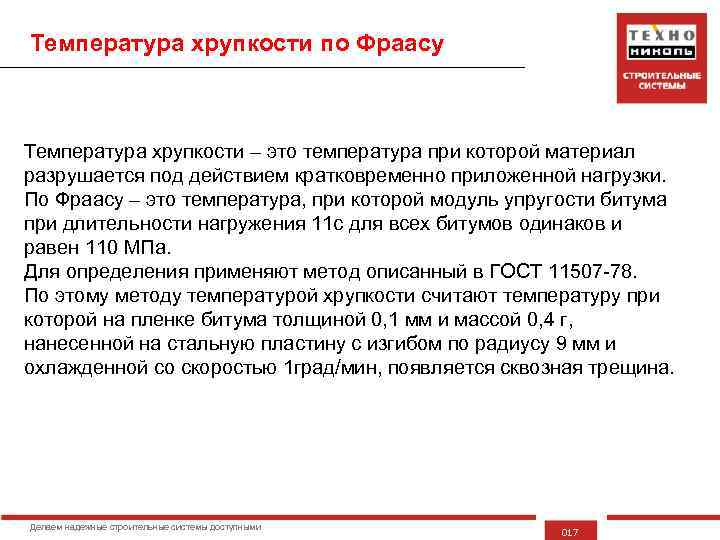

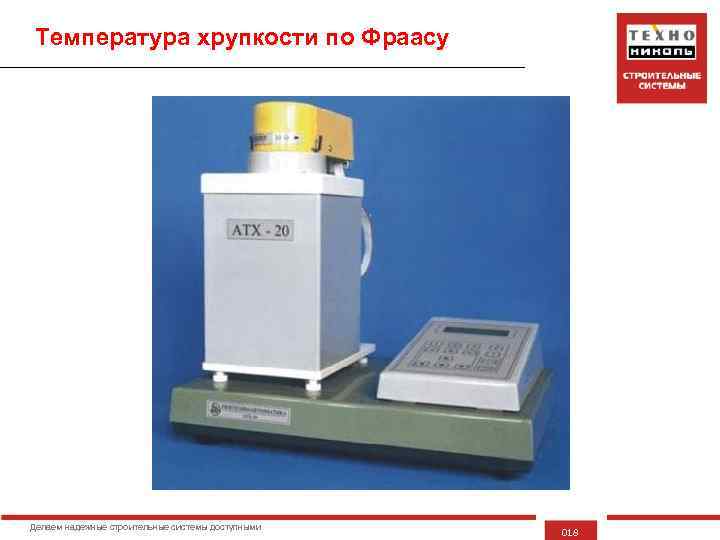

Температура хрупкости по Фраасу Температура хрупкости – это температура при которой материал разрушается под действием кратковременно приложенной нагрузки. По Фраасу – это температура, при которой модуль упругости битума при длительности нагружения 11 с для всех битумов одинаков и равен 110 МПа. Для определения применяют метод описанный в ГОСТ 11507 -78. По этому методу температурой хрупкости считают температуру при которой на пленке битума толщиной 0, 1 мм и массой 0, 4 г, нанесенной на стальную пластину с изгибом по радиусу 9 мм и охлажденной со скоростью 1 град/мин, появляется сквозная трещина. Делаем надежные строительные системы доступными 017
Температура хрупкости по Фраасу Делаем надежные строительные системы доступными 018
Битум: окисление Окисление - изменение свойств битума за счет «утяжеления» молекул углеводорода атомами кислорода, т. е. его ускоренного старения. Окисление - первая стадия модификации битумов. Характеристики Не окисленный битум Окисленный битум Ки. Ш, °С 45 90 Температура хрупкости, °С -20 -15 Пенетрация 190 24 Делаем надежные строительные системы доступными 019

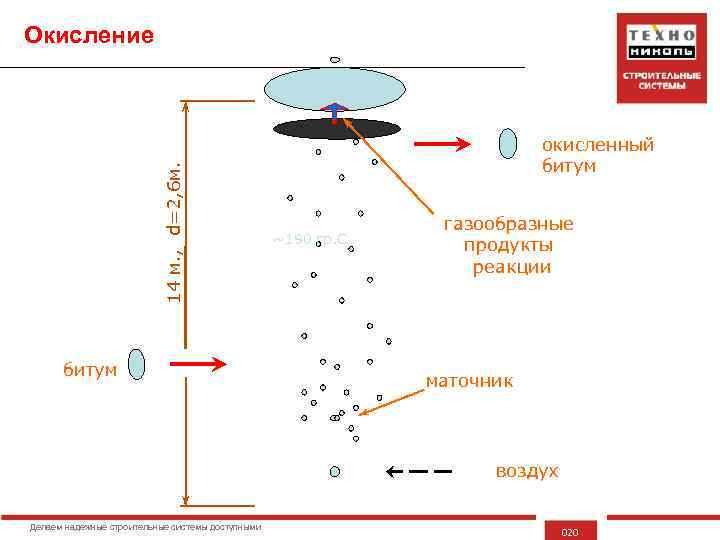

14 м. , d=2, 6 м. Окисление битум окисленный битум ~190 гр. С газообразные продукты реакции маточник воздух Делаем надежные строительные системы доступными 020
Окислительная установка Делаем надежные строительные системы доступными 021

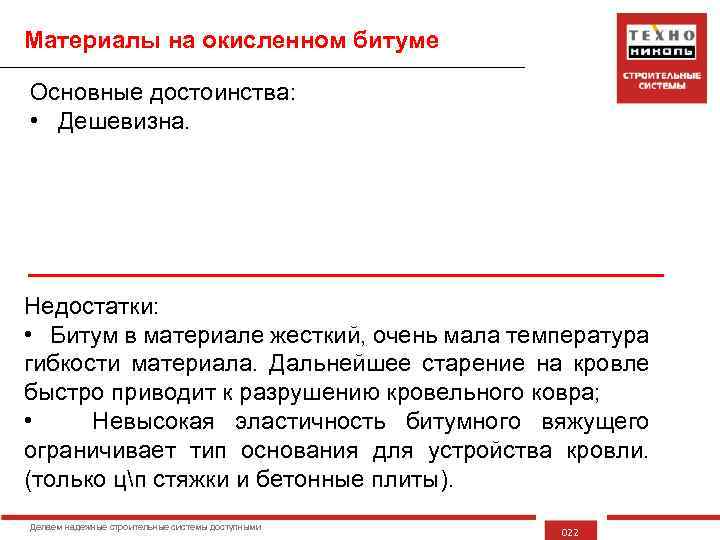

Материалы на окисленном битуме Основные достоинства: • Дешевизна. Недостатки: • Битум в материале жесткий, очень мала температура гибкости материала. Дальнейшее старение на кровле быстро приводит к разрушению кровельного ковра; • Невысокая эластичность битумного вяжущего ограничивает тип основания для устройства кровли. (только цп стяжки и бетонные плиты). Делаем надежные строительные системы доступными 022
Битум: модификация полимерами Модификация полимерами - изменение свойств битума за счет придания ему новых свойств, аналогичных свойствам полимера-модификатора. Битум сохраняет природную стабильность и приобретает уникальные свойства. Битумно-полимерные материалы массово выпускаются с начала 60 -х годов. Делаем надежные строительные системы доступными 023

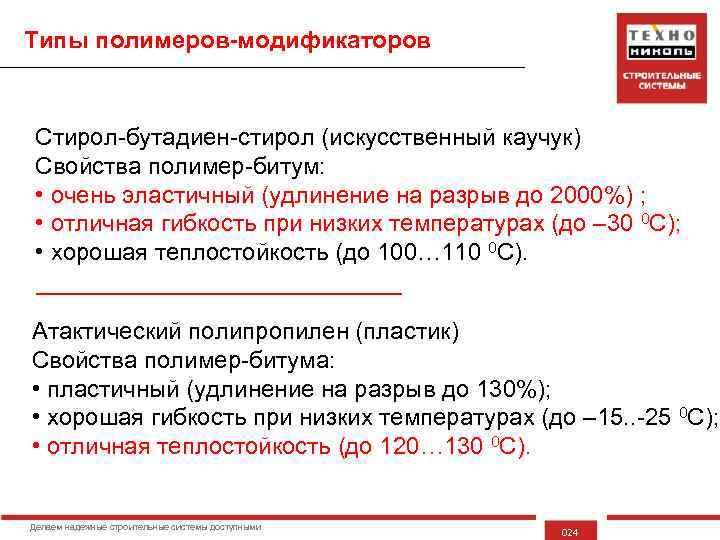

Типы полимеров-модификаторов Стирол-бутадиен-стирол (искусственный каучук) Свойства полимер-битум: • очень эластичный (удлинение на разрыв до 2000%) ; • отличная гибкость при низких температурах (до – 30 0 С); • хорошая теплостойкость (до 100… 110 0 С). Атактический полипропилен (пластик) Свойства полимер-битума: • пластичный (удлинение на разрыв до 130%); • хорошая гибкость при низких температурах (до – 15. . -25 0 С); • отличная теплостойкость (до 120… 130 0 С). Делаем надежные строительные системы доступными 024

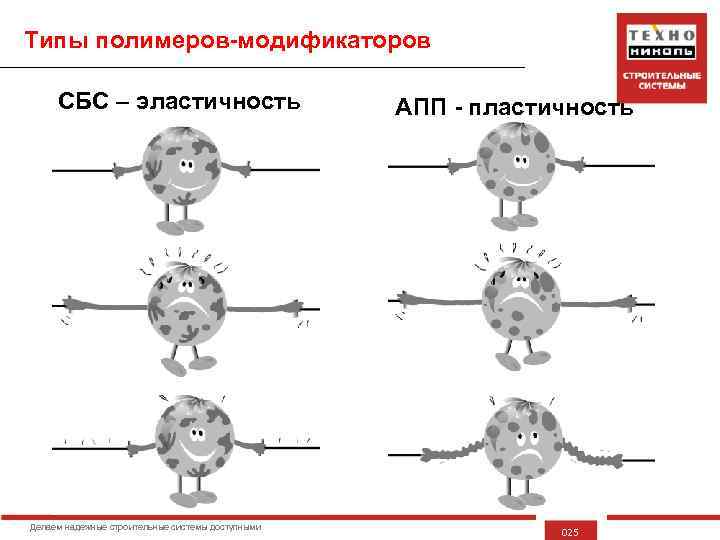

Типы полимеров-модификаторов СБС – эластичность Делаем надежные строительные системы доступными АПП - пластичность 025

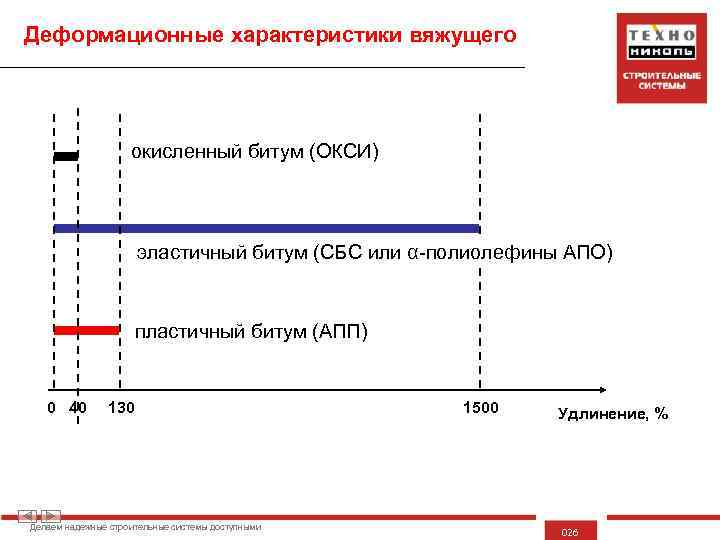

Деформационные характеристики вяжущего окисленный битум (ОКСИ) эластичный битум (СБС или α-полиолефины АПО) пластичный битум (АПП) 0 40 130 Делаем надежные строительные системы доступными 1500 Удлинение, % 026
СБС – стирол-бутадиен-стирол Полибутадиен Полистиролный домен Полибутадиен Делаем надежные строительные системы доступными 027

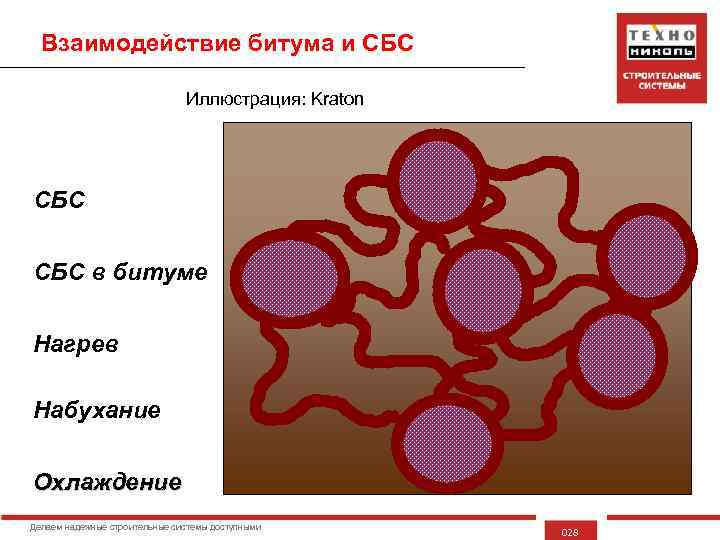

Взаимодействие битума и СБС Иллюстрация: Kraton СБС в битуме Нагрев Набухание Охлаждение Делаем надежные строительные системы доступными 028
АПП (атактический полипропилен) Propylene: H H C C H H Н Н Н Н -С – С – С Н СН СН Н Н СН 3 3 Atactic Polypropylene Делаем надежные строительные системы доступными 029

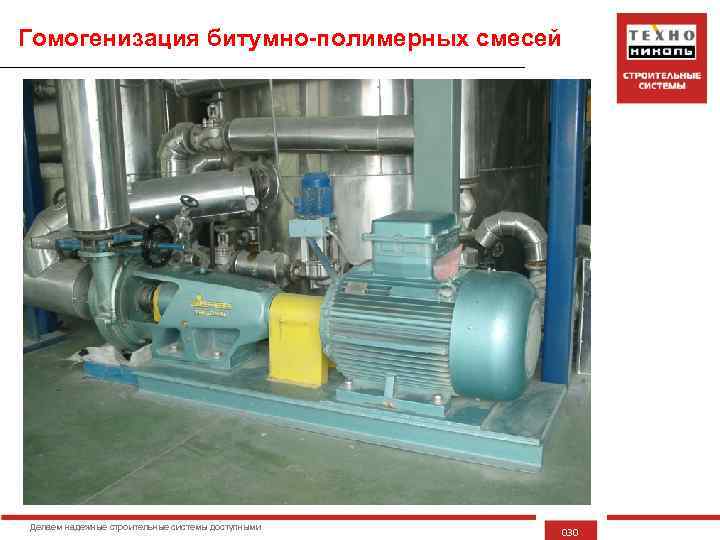

Гомогенизация битумно-полимерных смесей Делаем надежные строительные системы доступными 030

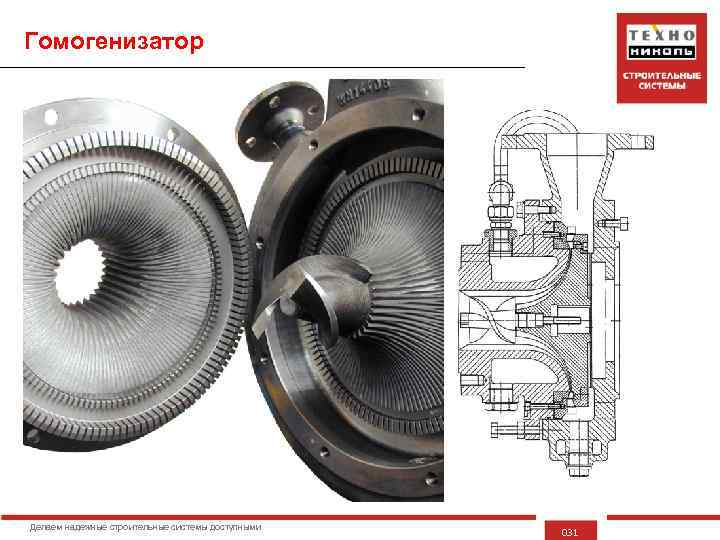

Гомогенизатор Делаем надежные строительные системы доступными 031

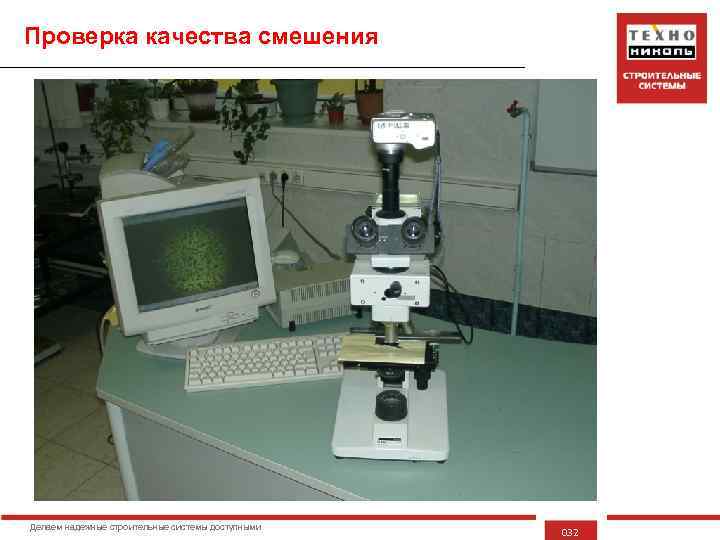

Проверка качества смешения Делаем надежные строительные системы доступными 032
Смешение битума с СБС посредственное смешивание высокое качество смешивания Делаем надежные строительные системы доступными 033

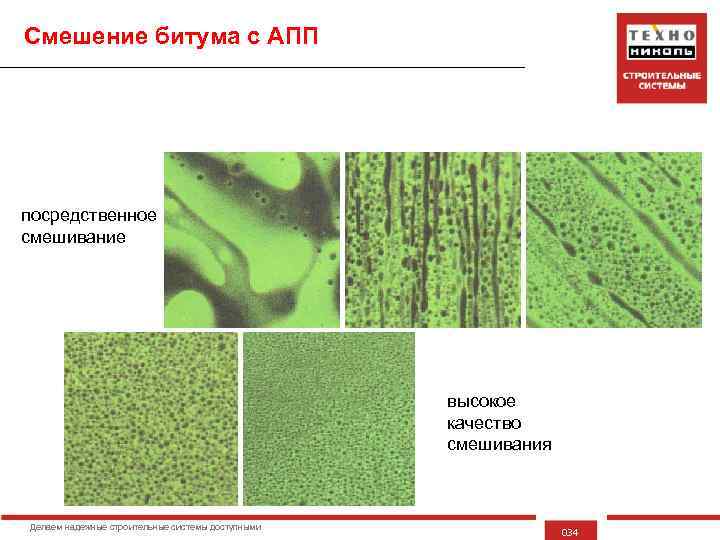

Смешение битума с АПП посредственное смешивание высокое качество смешивания Делаем надежные строительные системы доступными 034

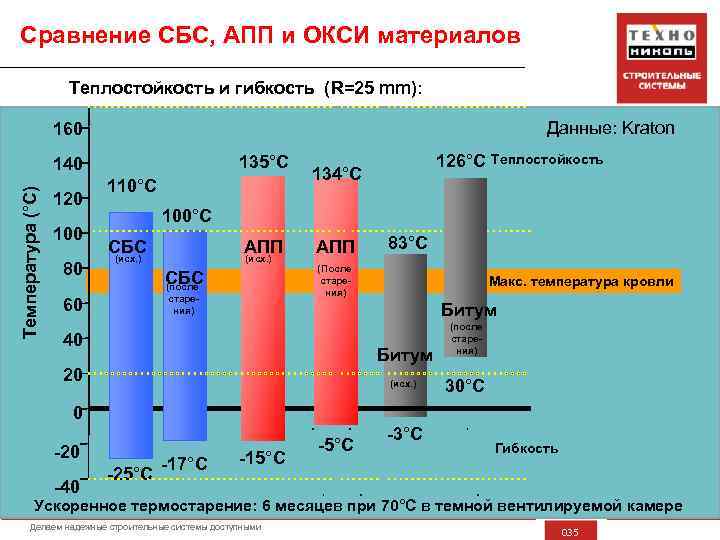

Сравнение СБС, АПП и ОКСИ материалов Теплостойкость и гибкость (R=25 mm): Данные: Kraton 160 135°C Температура (°C) 140 120 100 80 110°C 126°C Теплостойкость 134°C 100°C СБС АПП (исх. ) СБС (после старения) 60 АПП 83°C (После старения) Макс. температура кровли Битум 40 Битум 20 (исх. ) (после старения) 30°C 0 -20 -40 -25°C -17°C -15°C -3°C Гибкость Ускоренное термостарение: 6 месяцев при 70°C в темной вентилируемой камере Делаем надежные строительные системы доступными 035

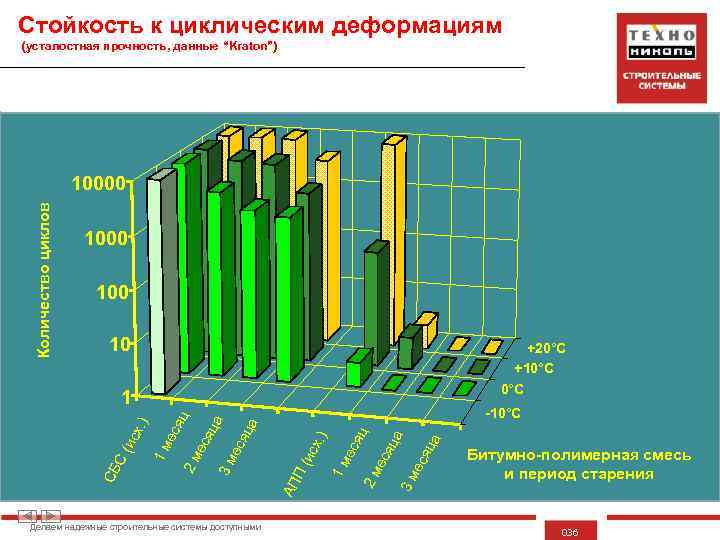

Стойкость к циклическим деформациям (усталостная прочность, данные “Kraton”) Количество циклов 10000 100 10 +20°C +10°C -10°C Делаем надежные строительные системы доступными 3 м ес яц а а яц ес 2 м ес 1 м х. ) (ис АП П яц а яц ес 3 м ес яц а ц ес я 1 м 2 м СБ С( ис х. ) 1 Битумно-полимерная смесь и период старения 036

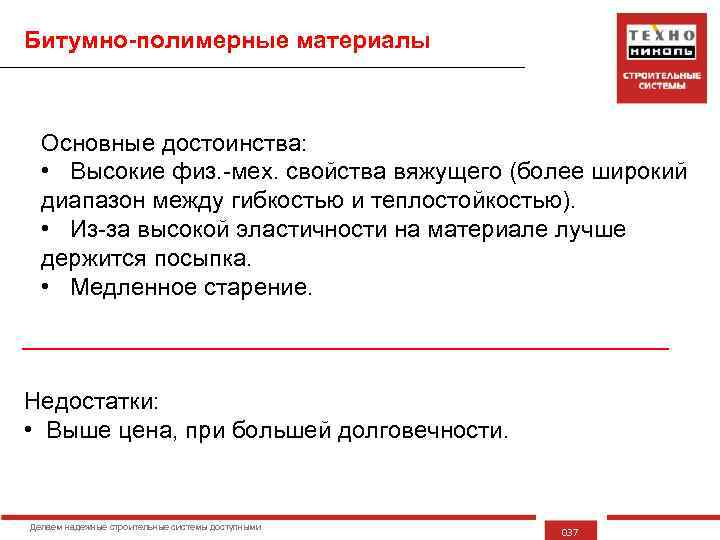

Битумно-полимерные материалы Основные достоинства: • Высокие физ. -мех. свойства вяжущего (более широкий диапазон между гибкостью и теплостойкостью). • Из-за высокой эластичности на материале лучше держится посыпка. • Медленное старение. Недостатки: • Выше цена, при большей долговечности. Делаем надежные строительные системы доступными 037
Резюме по разделу Битумные материалы: теплостойкость обеспечивается жесткой структурой асфальтенов в битуме, поэтому материалы имеют невысокую эластичность и предназначены для устройства кровель по жестким основаниям. Укладка до + 5 °C. Битумно-полимерные материалы: Полимер создает «сетку» в битуме, повышает физ. -мех. свойства, а также защищает битум от ускоренного старения. Для гидроизоляции лучше всего применять СБС-модифицированные битумно-полимерные материалы. Для южных регионов лучше подходят АПП-модифицированные, для северных СБС-модифицированные материалы. Укладка до - 15 °C, сутки выдержать рулон в теплом помещении. Делаем надежные строительные системы доступными 038

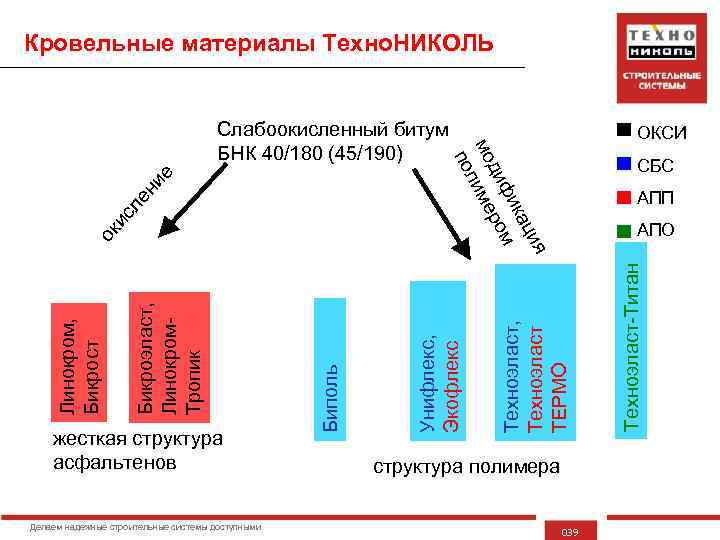

Кровельные материалы Техно. НИКОЛЬ • СБС • АПП структура полимера 039 Техноэласт-Титан • АПО Техноэласт, Техноэласт ТЕРМО Биполь Бикроэласт, Линокром. Тропик Делаем надежные строительные системы доступными Унифлекс, Экофлекс е ни ле ок ис Линокром, Бикрост жесткая структура асфальтенов • ОКСИ ия кац фи ом р ди мо име л по Слабоокисленный битум БНК 40/180 (45/190)

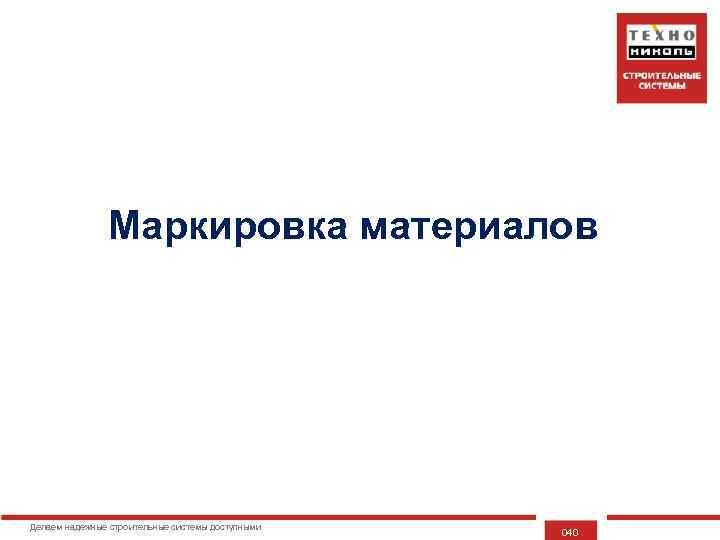

Маркировка материалов Делаем надежные строительные системы доступными 040

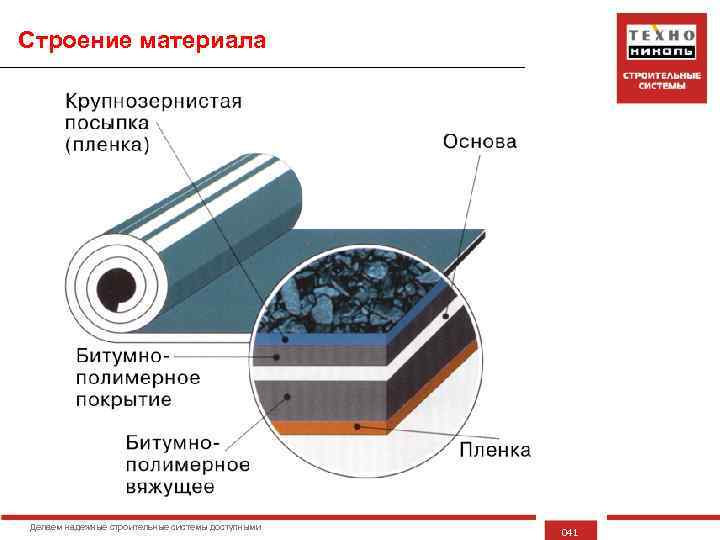

Строение материала Делаем надежные строительные системы доступными 041

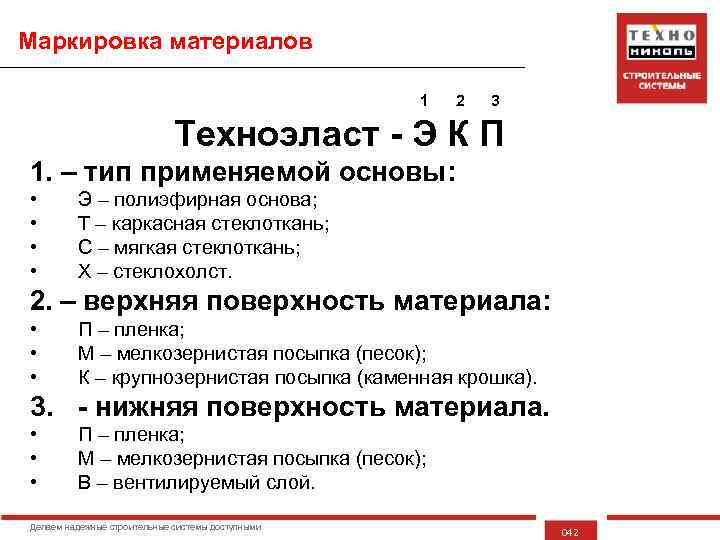

Маркировка материалов 1 2 3 Техноэласт - Э К П 1. – тип применяемой основы: • • Э – полиэфирная основа; Т – каркасная стеклоткань; С – мягкая стеклоткань; Х – стеклохолст. 2. – верхняя поверхность материала: • • • П – пленка; М – мелкозернистая посыпка (песок); К – крупнозернистая посыпка (каменная крошка). 3. - нижняя поверхность материала. • • • П – пленка; М – мелкозернистая посыпка (песок); В – вентилируемый слой. Делаем надежные строительные системы доступными 042

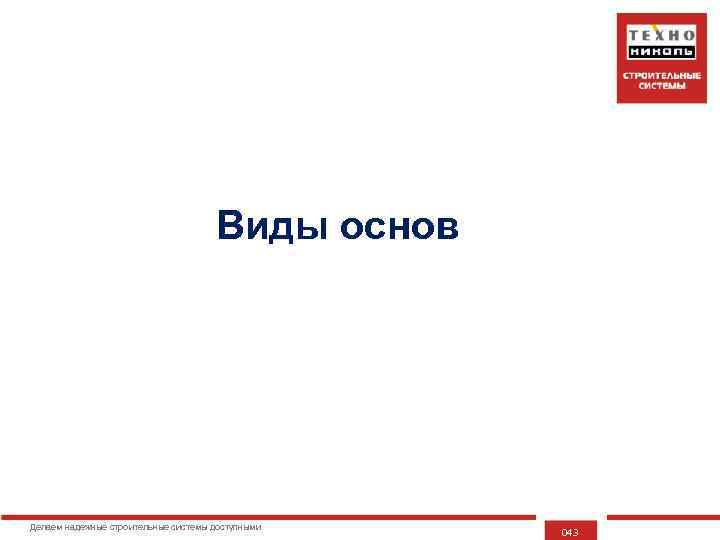

Виды основ Делаем надежные строительные системы доступными 043

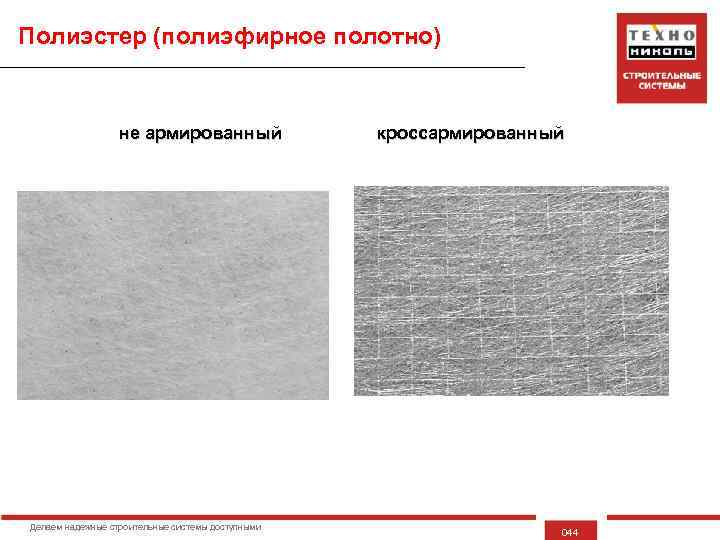

Полиэстер (полиэфирное полотно) не армированный Делаем надежные строительные системы доступными кроссармированный 044

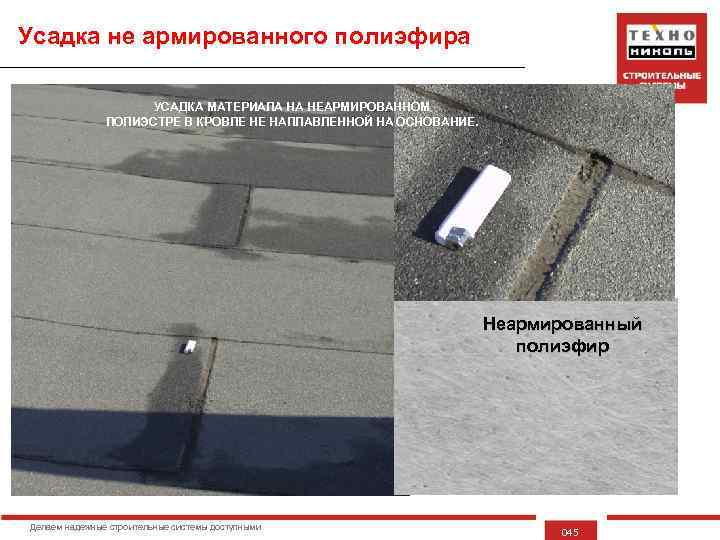

Усадка не армированного полиэфира УСАДКА МАТЕРИАЛА НА НЕАРМИРОВАННОМ ПОЛИЭСТРЕ В КРОВЛЕ НЕ НАПЛАВЛЕННОЙ НА ОСНОВАНИЕ Неармированный полиэфир Делаем надежные строительные системы доступными 045

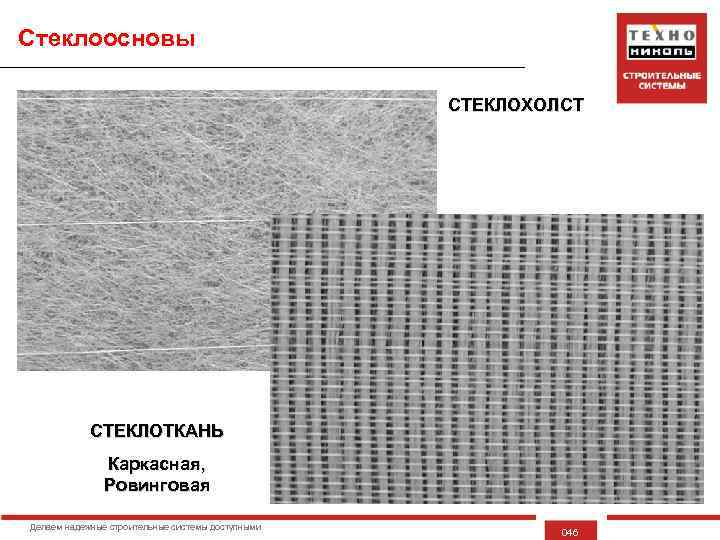

Стеклоосновы СТЕКЛОХОЛСТ СТЕКЛОТКАНЬ Каркасная, Ровинговая Делаем надежные строительные системы доступными 046

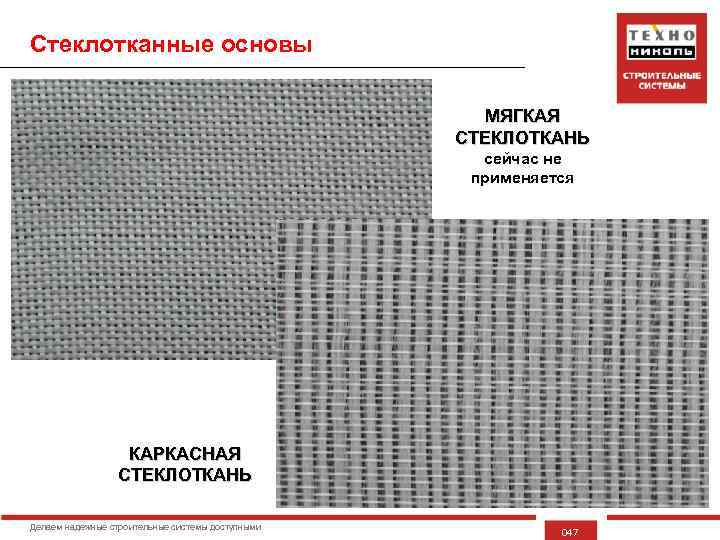

Стеклотканные основы МЯГКАЯ СТЕКЛОТКАНЬ сейчас не применяется КАРКАСНАЯ СТЕКЛОТКАНЬ Делаем надежные строительные системы доступными 047

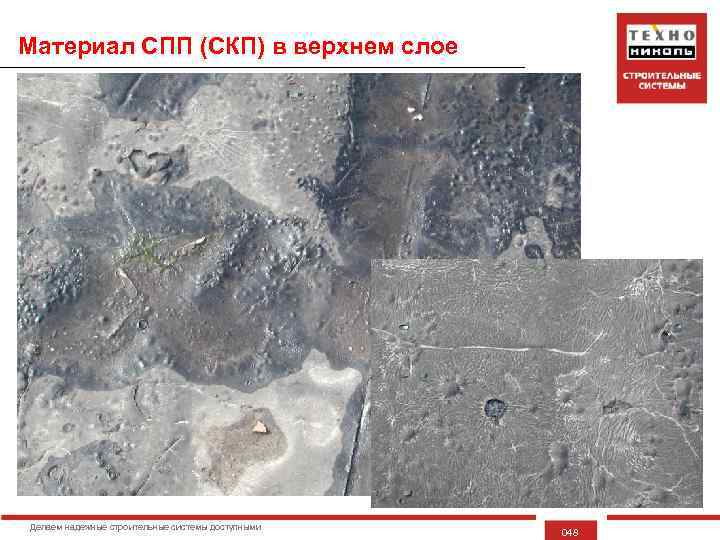

Материал СПП (СКП) в верхнем слое Делаем надежные строительные системы доступными 048

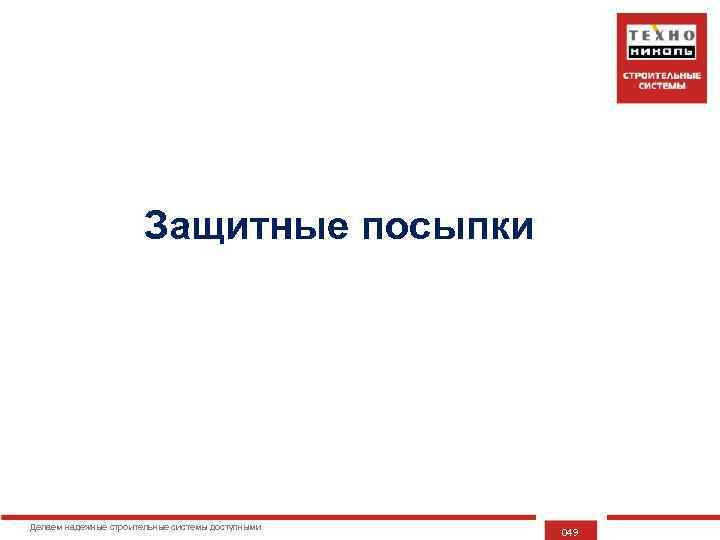

Защитные посыпки Делаем надежные строительные системы доступными 049

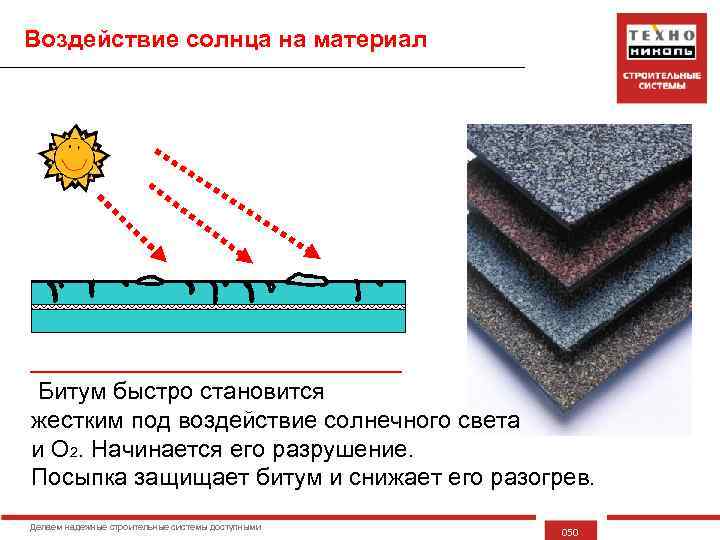

Воздействие солнца на материал Битум быстро становится жестким под воздействие солнечного света и О 2. Начинается его разрушение. Посыпка защищает битум и снижает его разогрев. Делаем надежные строительные системы доступными 050

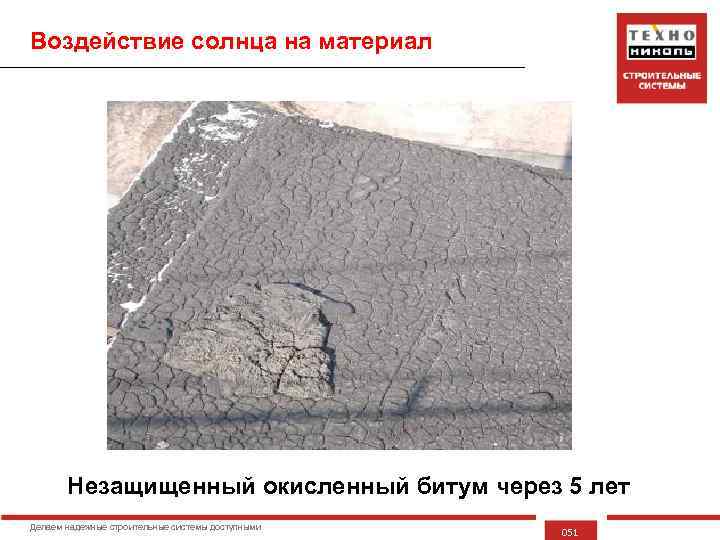

Воздействие солнца на материал Незащищенный окисленный битум через 5 лет Делаем надежные строительные системы доступными 051

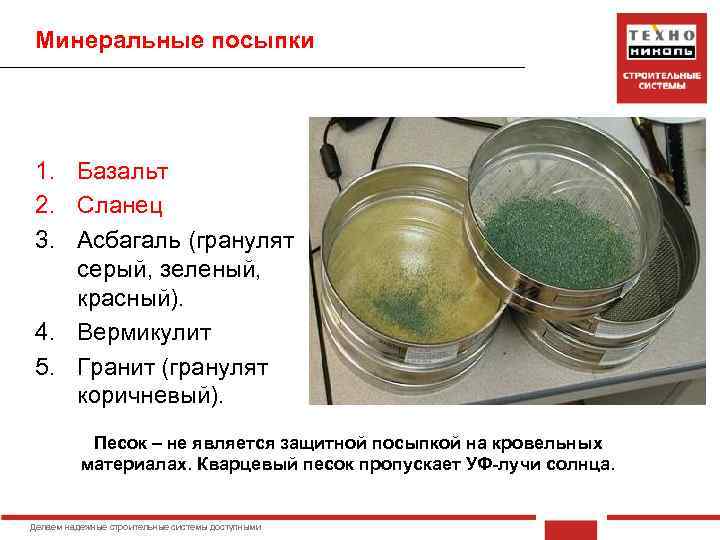

Минеральные посыпки 1. Базальт 2. Сланец 3. Асбагаль (гранулят серый, зеленый, красный). 4. Вермикулит 5. Гранит (гранулят коричневый). Песок – не является защитной посыпкой на кровельных материалах. Кварцевый песок пропускает УФ-лучи солнца. Делаем надежные строительные системы доступными

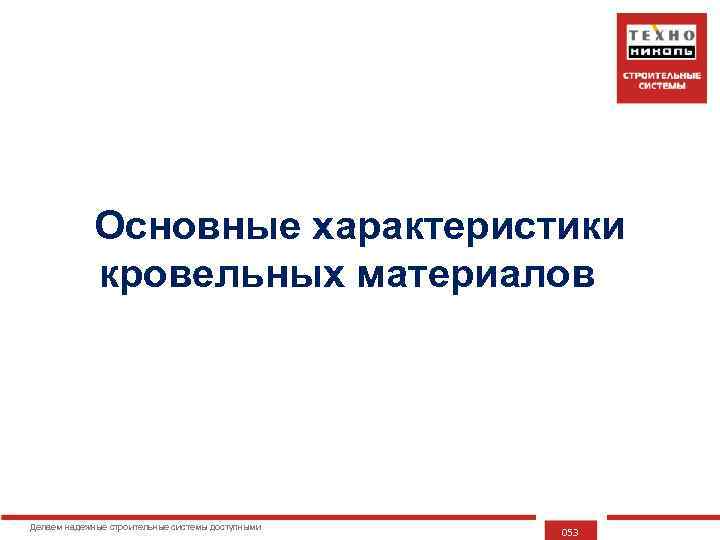

Основные характеристики кровельных материалов Делаем надежные строительные системы доступными 053

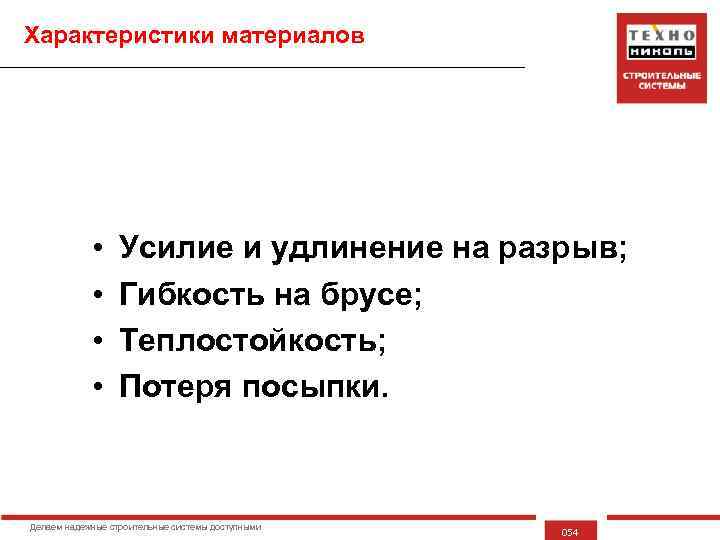

Характеристики материалов • • Усилие и удлинение на разрыв; Гибкость на брусе; Теплостойкость; Потеря посыпки. Делаем надежные строительные системы доступными 054

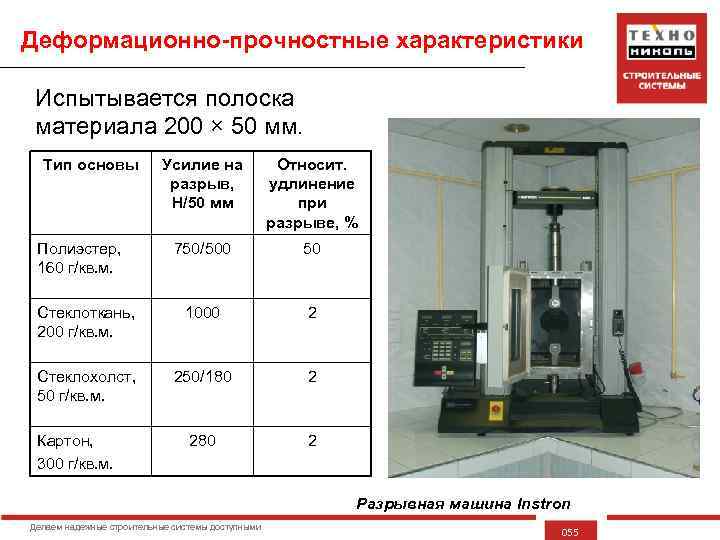

Деформационно-прочностные характеристики Испытывается полоска материала 200 × 50 мм. Тип основы Усилие на разрыв, Н/50 мм Относит. удлинение при разрыве, % 750/500 50 Стеклоткань, 200 г/кв. м. 1000 2 Стеклохолст, 50 г/кв. м. 250/180 2 280 2 Полиэстер, 160 г/кв. м. Картон, 300 г/кв. м. Разрывная машина Instron Делаем надежные строительные системы доступными 055

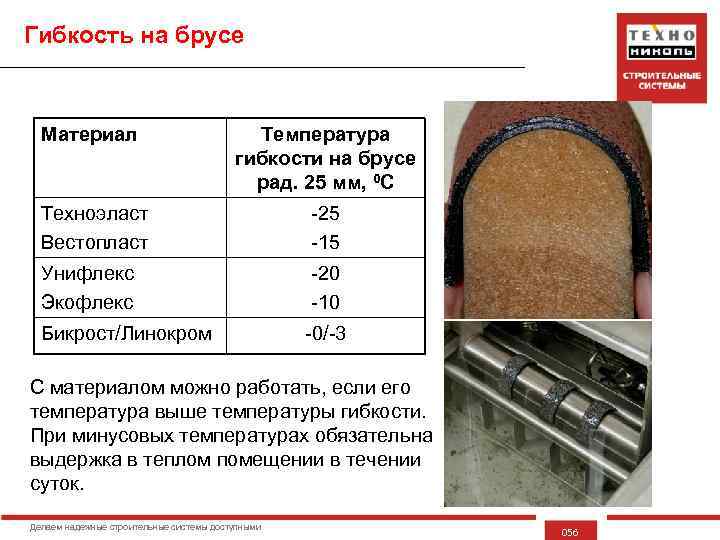

Гибкость на брусе Материал Температура гибкости на брусе рад. 25 мм, 0 С Техноэласт Вестопласт -25 -15 Унифлекс Экофлекс -20 -10 Бикрост/Линокром -0/-3 С материалом можно работать, если его температура выше температуры гибкости. При минусовых температурах обязательна выдержка в теплом помещении в течении суток. Делаем надежные строительные системы доступными 056
Теплостойкость материала температура F Теплостойкость – температура при которой вяжущее не деформируется в течении 2 -х часов. Материал Теплостойкость, 0 С Техноэласт Вестопласт +100 +130 Унифлекс Экофлекс +90 +120 Бикрост/Линокром +80 Делаем надежные строительные системы доступными 057

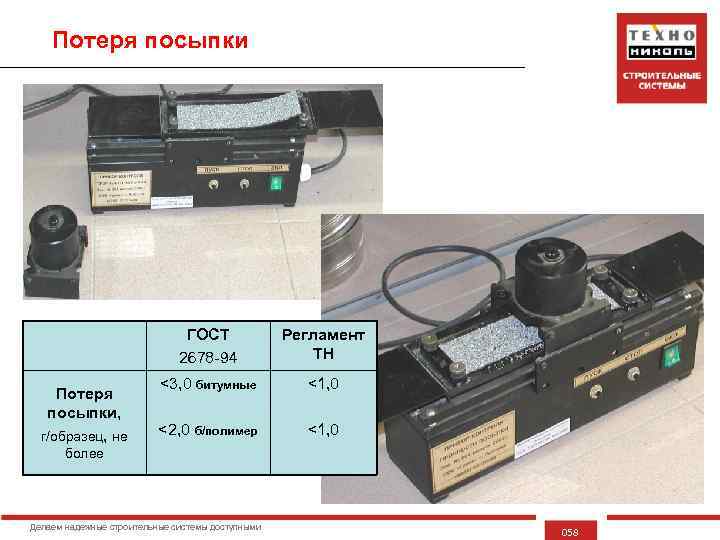

Потеря посыпки ГОСТ 2678 -94 Потеря посыпки, г/образец, не Регламент ТН <3, 0 битумные <1, 0 <2, 0 б/полимер <1, 0 более Делаем надежные строительные системы доступными 058

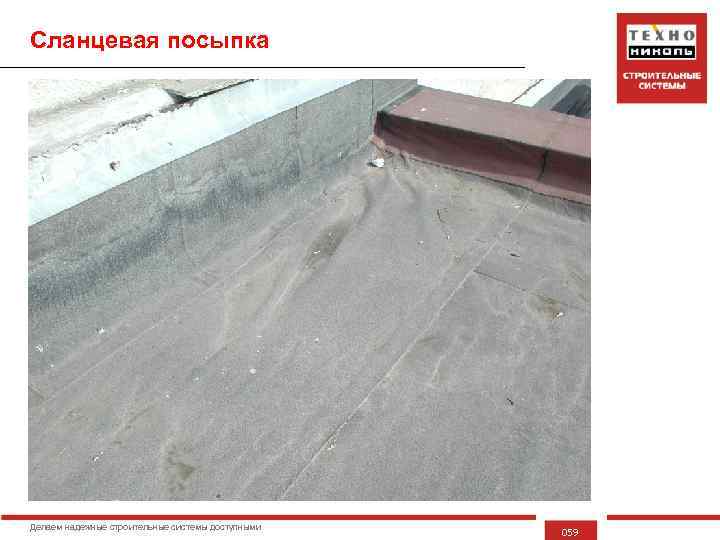

Сланцевая посыпка Делаем надежные строительные системы доступными 059

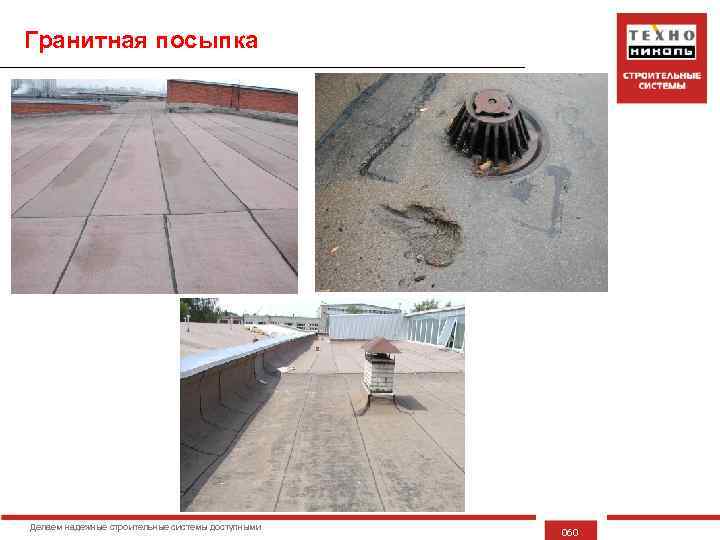

Гранитная посыпка Делаем надежные строительные системы доступными 060

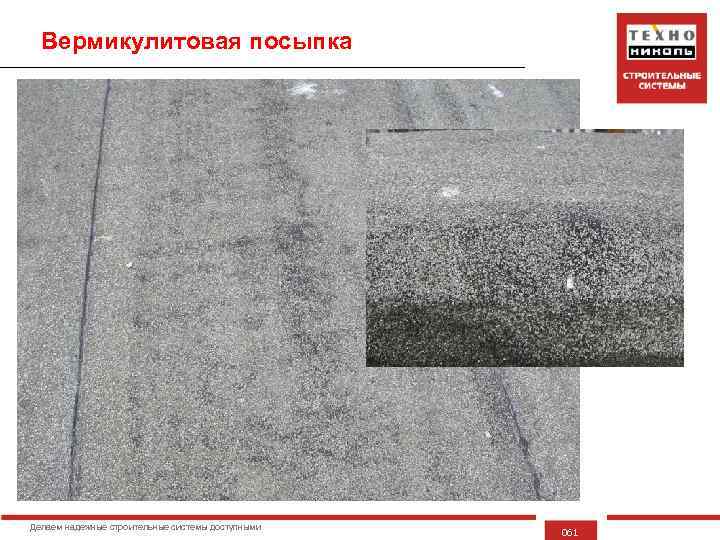

Вермикулитовая посыпка Делаем надежные строительные системы доступными 061

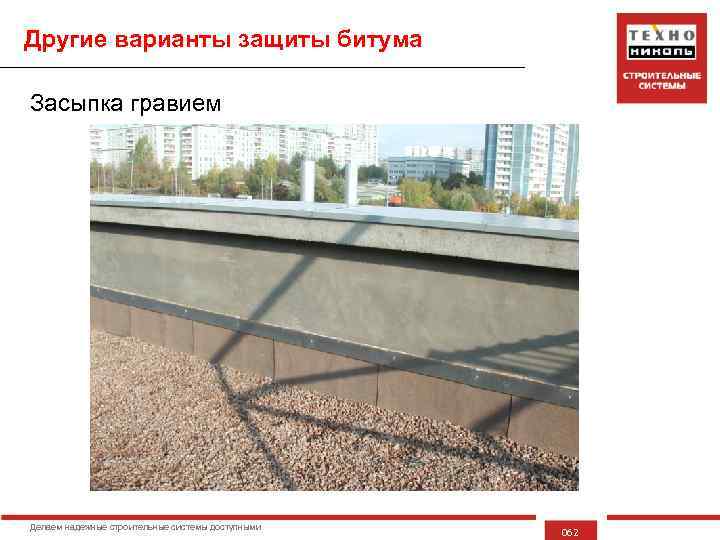

Другие варианты защиты битума Засыпка гравием Делаем надежные строительные системы доступными 062

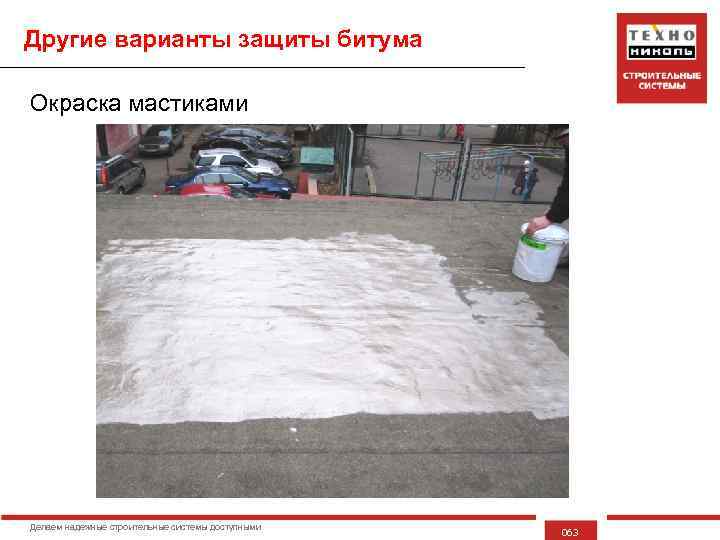

Другие варианты защиты битума Окраска мастиками Делаем надежные строительные системы доступными 063

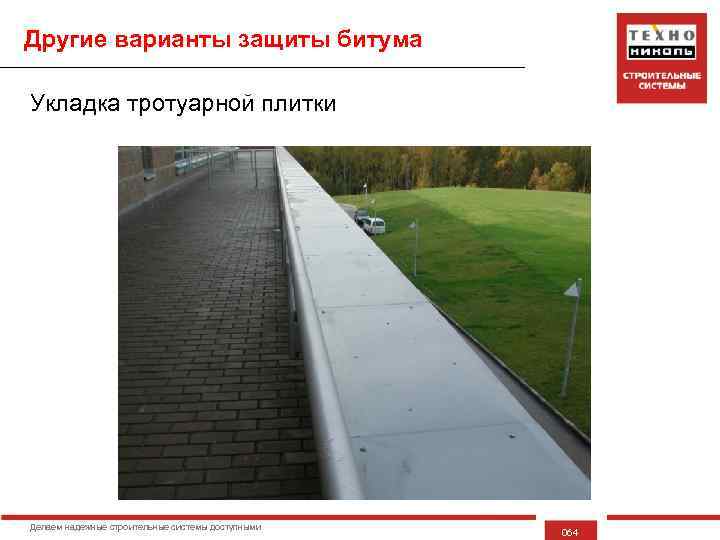

Другие варианты защиты битума Укладка тротуарной плитки Делаем надежные строительные системы доступными 064

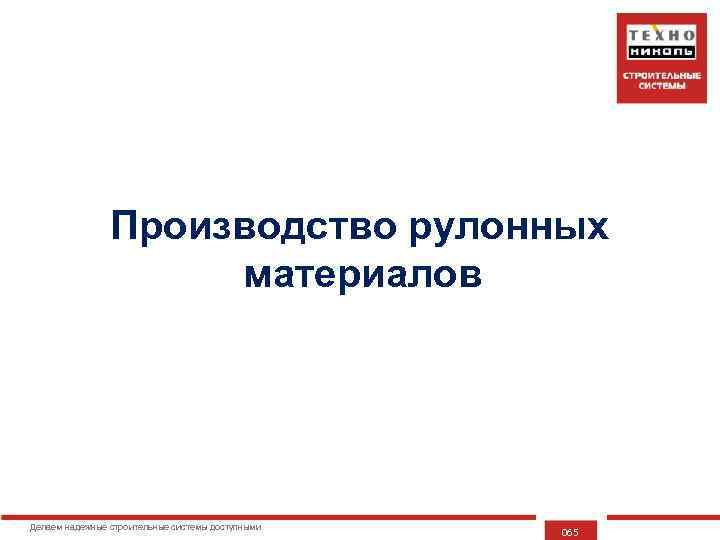

Производство рулонных материалов Делаем надежные строительные системы доступными 065
Схема производственной линии ВАЛ ИМБАСИРОВАНИЯ МАГАЗИН ЗАПАСА ПОСЫПОЧНЫЙ УЗЕЛ ВАЛКИ ЗАДАНИЯ ТОЛЩИНЫ ПЛЕНКА ОСНОВА ПРОПИТОЧНАЯ ВАННА Делаем надежные строительные системы доступными ПОКРОВНАЯ ВАННА ВОДЯНАЯ ВАННА ОХЛАЖДЕНИЯ МАГАЗИН ЗАПАСА 066
Завод Технофлекс, г. Рязань Делаем надежные строительные системы доступными 067

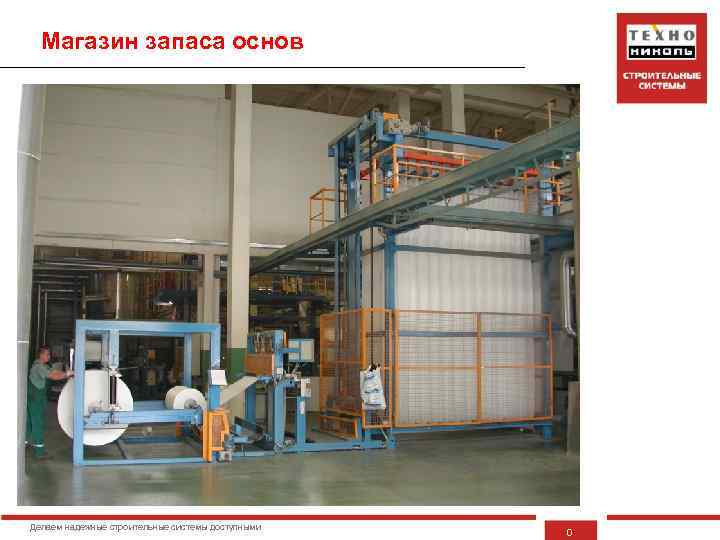

Магазин запаса основ Делаем надежные строительные системы доступными 0

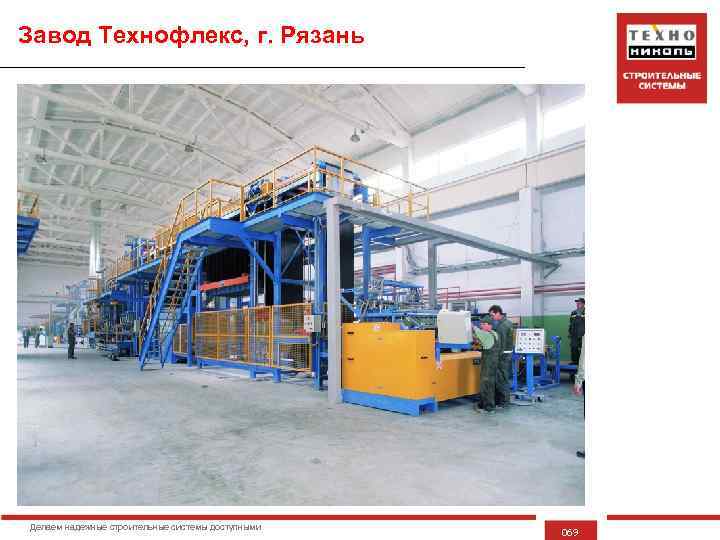

Завод Технофлекс, г. Рязань Делаем надежные строительные системы доступными 069

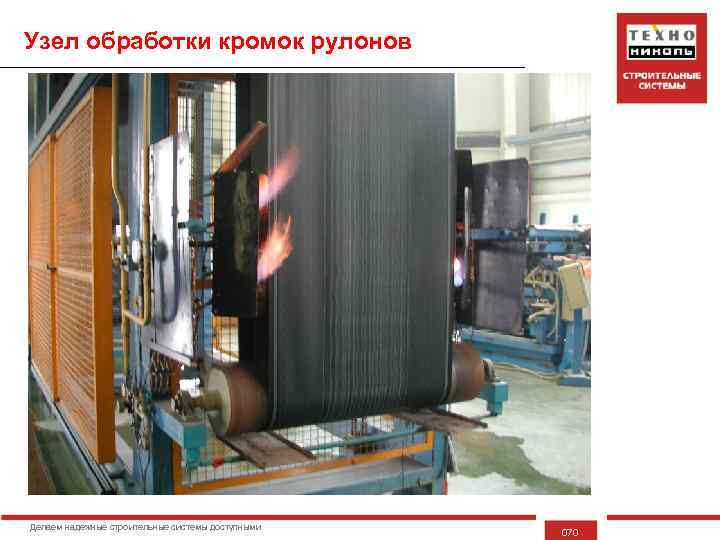

Узел обработки кромок рулонов Делаем надежные строительные системы доступными 070
Узел намотки рулонов Делаем надежные строительные системы доступными 0

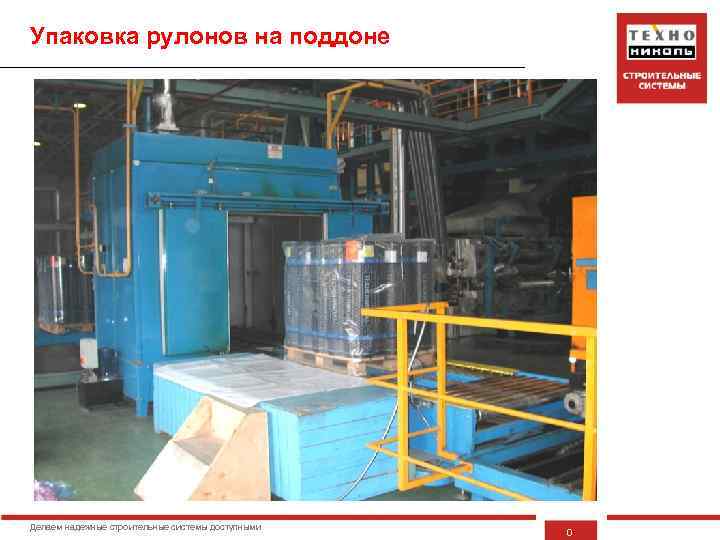

Упаковка рулонов на поддоне Делаем надежные строительные системы доступными 0
Совмещение материалов в кровельном ковре Делаем надежные строительные системы доступными 073

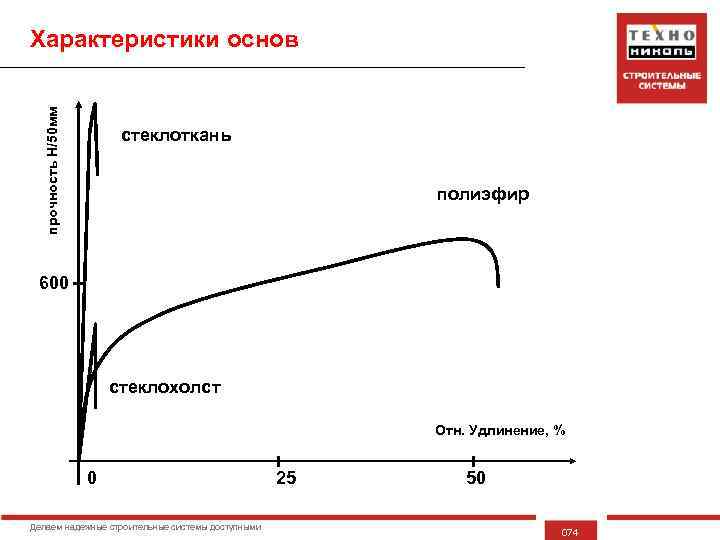

прочность Н/50 мм Характеристики основ стеклоткань полиэфир 600 стеклохолст Отн. Удлинение, % 0 Делаем надежные строительные системы доступными 25 50 074

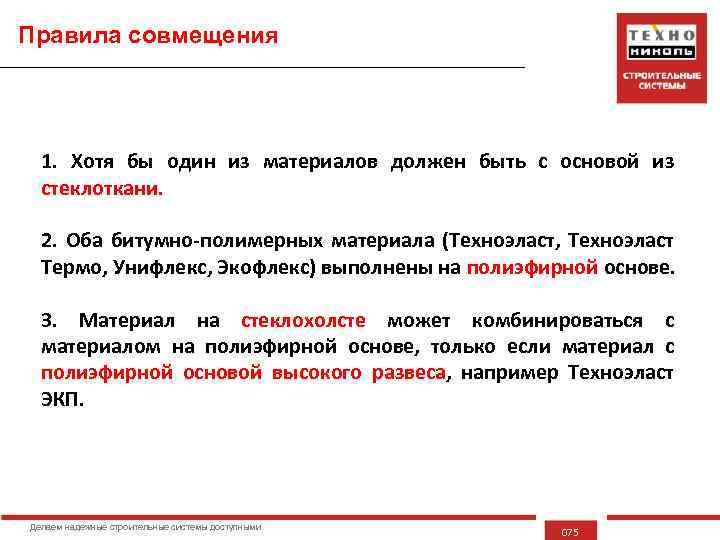

Правила совмещения 1. Хотя бы один из материалов должен быть с основой из стеклоткани. 2. Оба битумно-полимерных материала (Техноэласт, Техноэласт Термо, Унифлекс, Экофлекс) выполнены на полиэфирной основе. 3. Материал на стеклохолсте может комбинироваться с материалом на полиэфирной основе, только если материал с полиэфирной основой высокого развеса, например Техноэласт ЭКП. Делаем надежные строительные системы доступными 075

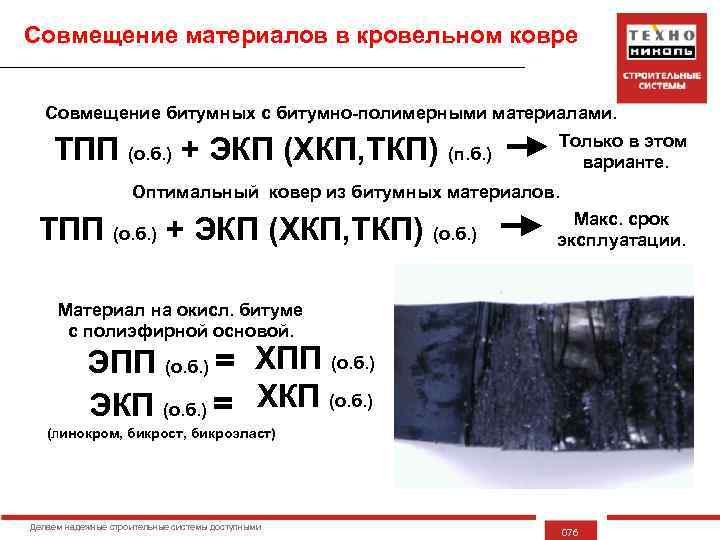

Совмещение материалов в кровельном ковре Совмещение битумных с битумно-полимерными материалами. ТПП (о. б. ) + ЭКП (ХКП, ТКП) (п. б. ) Только в этом варианте. Оптимальный ковер из битумных материалов. ТПП (о. б. ) + ЭКП (ХКП, ТКП) (о. б. ) Макс. срок эксплуатации. Материал на окисл. битуме с полиэфирной основой. ЭПП (о. б. ) = ХПП (о. б. ) ЭКП (о. б. ) = ХКП (о. б. ) (линокром, бикрост, бикроэласт) Делаем надежные строительные системы доступными 076

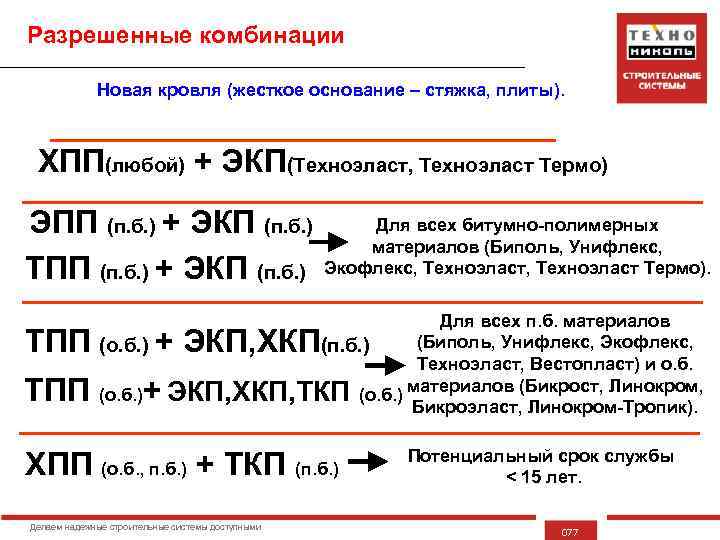

Разрешенные комбинации Новая кровля (жесткое основание – стяжка, плиты). ХПП(любой) + ЭКП(Техноэласт, Техноэласт Термо) ЭПП (п. б. ) + ЭКП (п. б. ) ТПП (п. б. ) + ЭКП (п. б. ) Для всех битумно-полимерных материалов (Биполь, Унифлекс, Экофлекс, Техноэласт Термо). Для всех п. б. материалов (Биполь, Унифлекс, Экофлекс, (п. б. ) Техноэласт, Вестопласт) и о. б. ЭКП, ХКП, ТКП (о. б. ) материалов (Бикрост, Линокром, Бикроэласт, Линокром-Тропик). ТПП (о. б. ) + ЭКП, ХКП ТПП (о. б. )+ ХПП (о. б. , п. б. ) + ТКП (п. б. ) Делаем надежные строительные системы доступными Потенциальный срок службы < 15 лет. 077

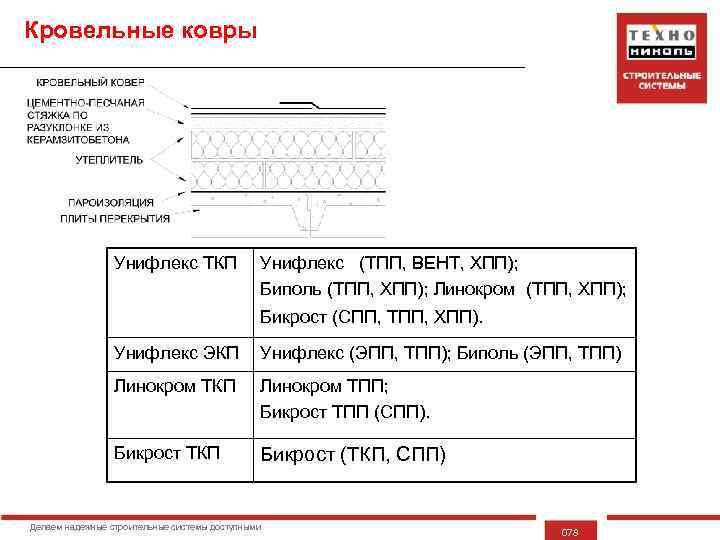

Кровельные ковры Унифлекс ТКП Унифлекс (ТПП, ВЕНТ, ХПП); Биполь (ТПП, ХПП); Линокром (ТПП, ХПП); Бикрост (СПП, ТПП, ХПП). Унифлекс ЭКП Унифлекс (ЭПП, ТПП); Биполь (ЭПП, ТПП) Линокром ТКП Линокром ТПП; Бикрост ТПП (СПП). Бикрост ТКП Бикрост (ТКП, СПП) Делаем надежные строительные системы доступными 078

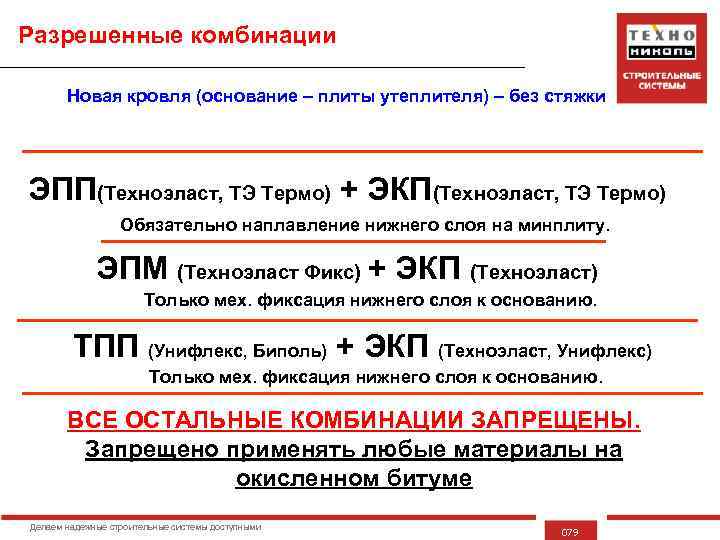

Разрешенные комбинации Новая кровля (основание – плиты утеплителя) – без стяжки ЭПП(Техноэласт, ТЭ Термо) + ЭКП(Техноэласт, ТЭ Термо) Обязательно наплавление нижнего слоя на минплиту. ЭПМ (Техноэласт Фикс) + ЭКП (Техноэласт) Только мех. фиксация нижнего слоя к основанию. ТПП (Унифлекс, Биполь) + ЭКП (Техноэласт, Унифлекс) Только мех. фиксация нижнего слоя к основанию. ВСЕ ОСТАЛЬНЫЕ КОМБИНАЦИИ ЗАПРЕЩЕНЫ. Запрещено применять любые материалы на окисленном битуме Делаем надежные строительные системы доступными 079

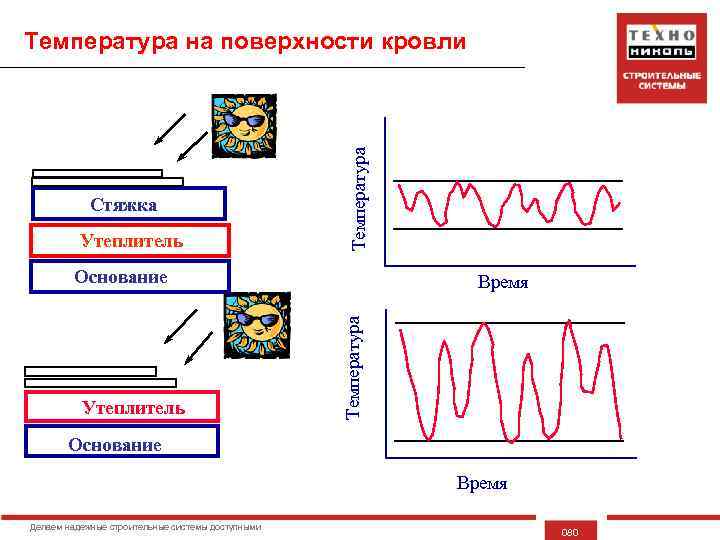

Стяжка Утеплитель Температура на поверхности кровли Основание Температура Утеплитель Время Основание Время Делаем надежные строительные системы доступными 080

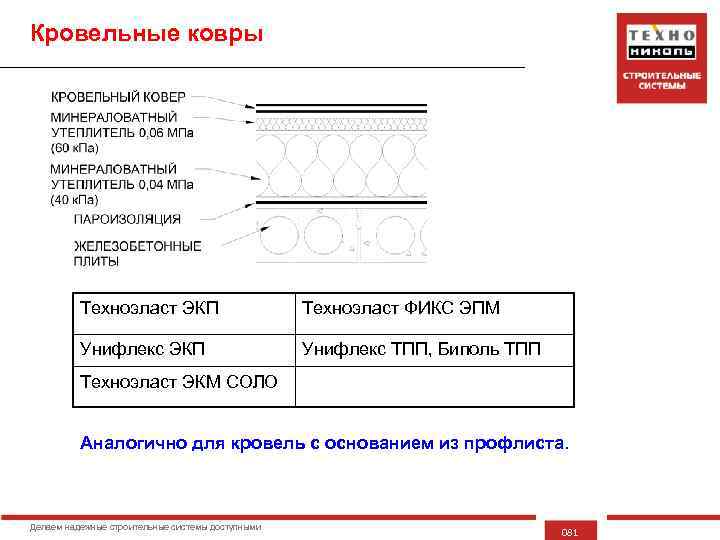

Кровельные ковры Техноэласт ЭКП Техноэласт ФИКС ЭПМ Унифлекс ЭКП Унифлекс ТПП, Биполь ТПП Техноэласт ЭКМ СОЛО Аналогично для кровель с основанием из профлиста. Делаем надежные строительные системы доступными 081

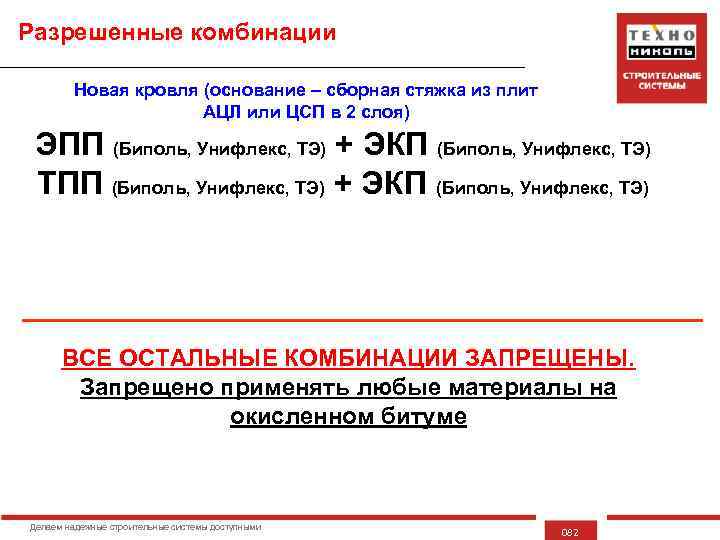

Разрешенные комбинации Новая кровля (основание – сборная стяжка из плит АЦЛ или ЦСП в 2 слоя) ЭПП (Биполь, Унифлекс, ТЭ) + ЭКП (Биполь, Унифлекс, ТЭ) ТПП (Биполь, Унифлекс, ТЭ) + ЭКП (Биполь, Унифлекс, ТЭ) ВСЕ ОСТАЛЬНЫЕ КОМБИНАЦИИ ЗАПРЕЩЕНЫ. Запрещено применять любые материалы на окисленном битуме Делаем надежные строительные системы доступными 082

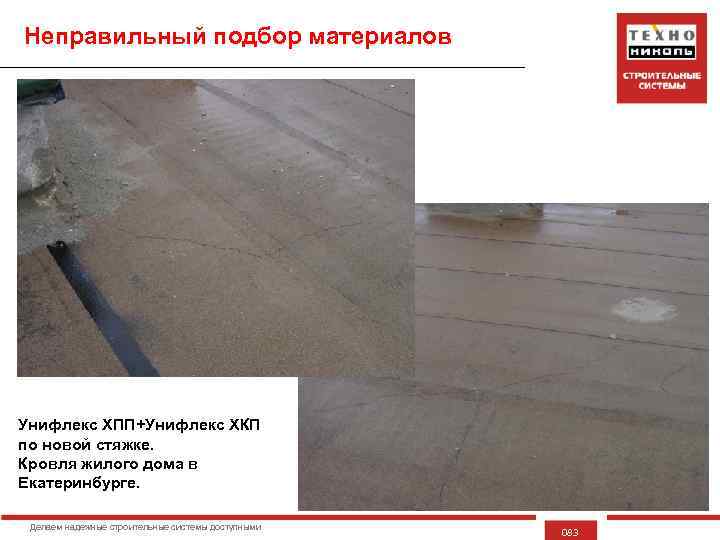

Неправильный подбор материалов Унифлекс ХПП+Унифлекс ХКП по новой стяжке. Кровля жилого дома в Екатеринбурге. Делаем надежные строительные системы доступными 083

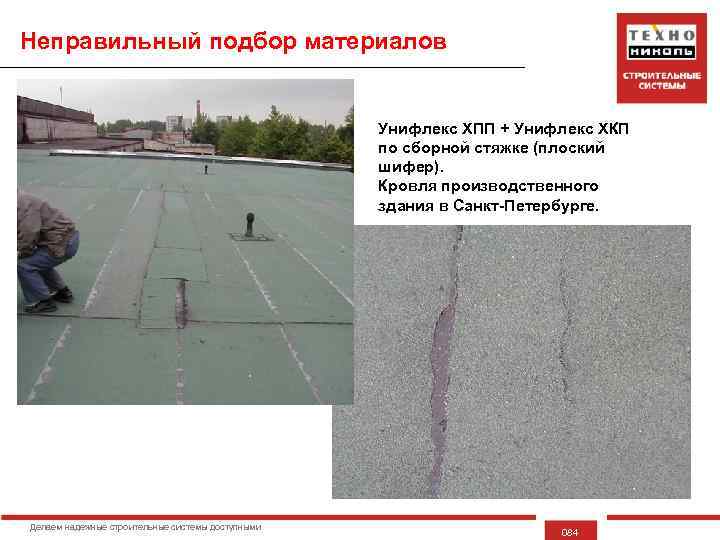

Неправильный подбор материалов Унифлекс ХПП + Унифлекс ХКП по сборной стяжке (плоский шифер). Кровля производственного здания в Санкт-Петербурге. Делаем надежные строительные системы доступными 084

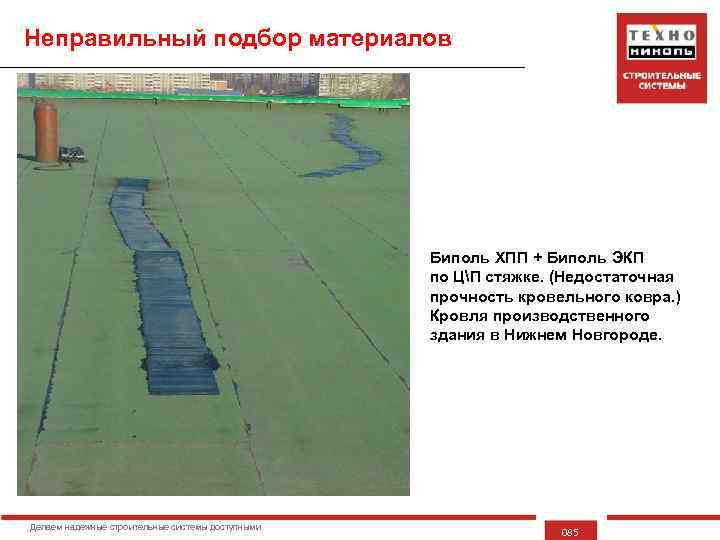

Неправильный подбор материалов Биполь ХПП + Биполь ЭКП по ЦП стяжке. (Недостаточная прочность кровельного ковра. ) Кровля производственного здания в Нижнем Новгороде. Делаем надежные строительные системы доступными 085

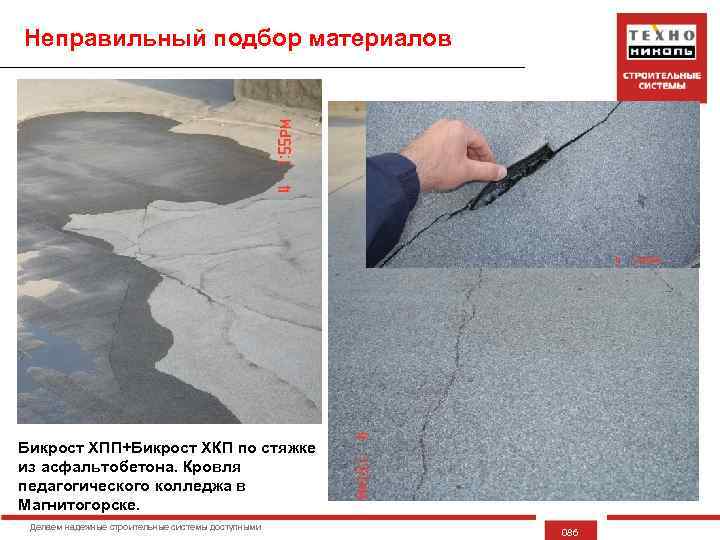

Неправильный подбор материалов Бикрост ХПП+Бикрост ХКП по стяжке из асфальтобетона. Кровля педагогического колледжа в Магнитогорске. Делаем надежные строительные системы доступными 086

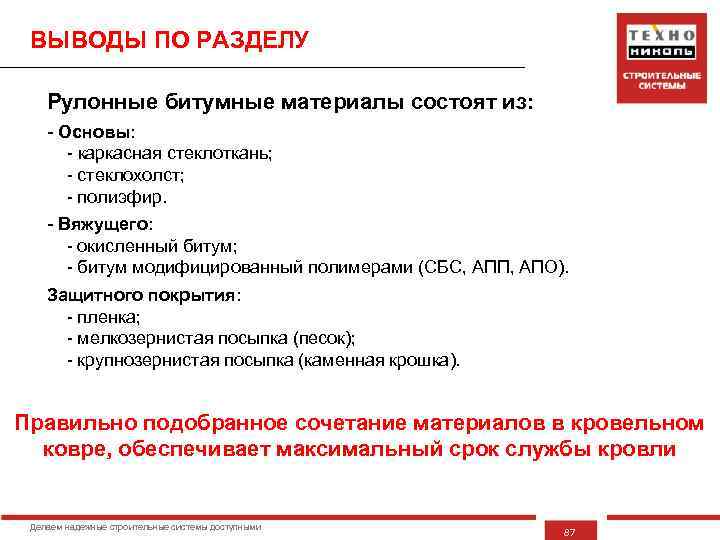

ВЫВОДЫ ПО РАЗДЕЛУ Рулонные битумные материалы состоят из: - Основы: - каркасная стеклоткань; - стеклохолст; - полиэфир. - Вяжущего: - окисленный битум; - битум модифицированный полимерами (СБС, АПП, АПО). Защитного покрытия: - пленка; - мелкозернистая посыпка (песок); - крупнозернистая посыпка (каменная крошка). Правильно подобранное сочетание материалов в кровельном ковре, обеспечивает максимальный срок службы кровли Делаем надежные строительные системы доступными 87
