Рулевое управление Группа № 13 Никифоров С.

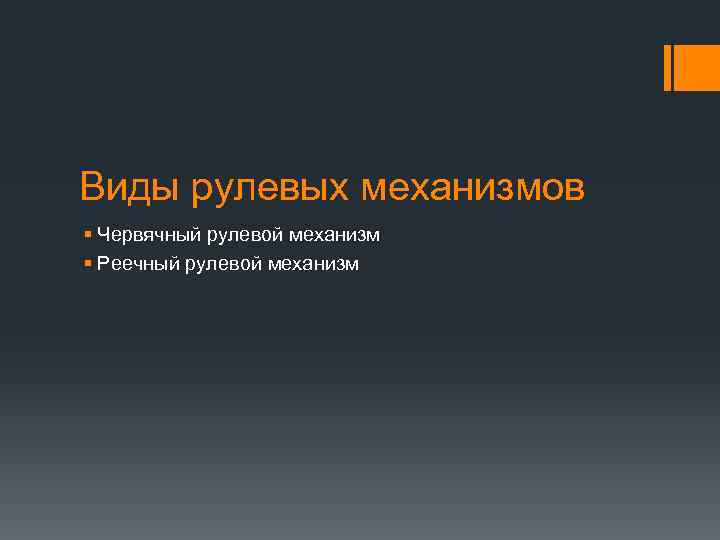

Виды рулевых механизмов § Червячный рулевой механизм § Реечный рулевой механизм

Червячный рулевой механизм - Одно из самых старых устройств, которое используется, к примеру, во всех моделях ВАЗовской классики. Представляя собой продолжение рулевого вала, червяк, находящийся в картере, передает вращательные движения на ролик, с которым находится в постоянном зацеплении. Ролик прочно закреплён на валу рулевой сошки, которая передаёт движение на тяги. Червячная конструкция рулевого механизма имеет свои преимущества: § возможность поворота колёс на большой угол; § гашение ударов и вибрации подвески; § возможность передачи больших усилий.

Схема червячного рулевого механизма 1 - рулевое колесо; 2 - рулевой вал с «червяком» ; 3 – «ролик» с валом сошки; 4 - рулевая сошка; 5 - средняя тяга; 6 - боковые тяги; 7 - поворотные рычаги; 8 - передние колеса автомобиля; 9 - маятниковый рычаг; 10 - шарниры рулевых тяг

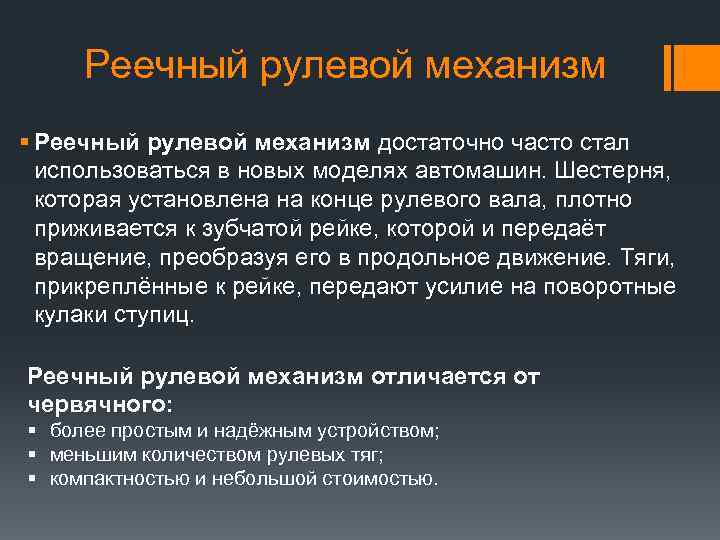

Реечный рулевой механизм § Реечный рулевой механизм достаточно часто стал использоваться в новых моделях автомашин. Шестерня, которая установлена на конце рулевого вала, плотно приживается к зубчатой рейке, которой и передаёт вращение, преобразуя его в продольное движение. Тяги, прикреплённые к рейке, передают усилие на поворотные кулаки ступиц. Реечный рулевой механизм отличается от червячного: § более простым и надёжным устройством; § меньшим количеством рулевых тяг; § компактностью и небольшой стоимостью.

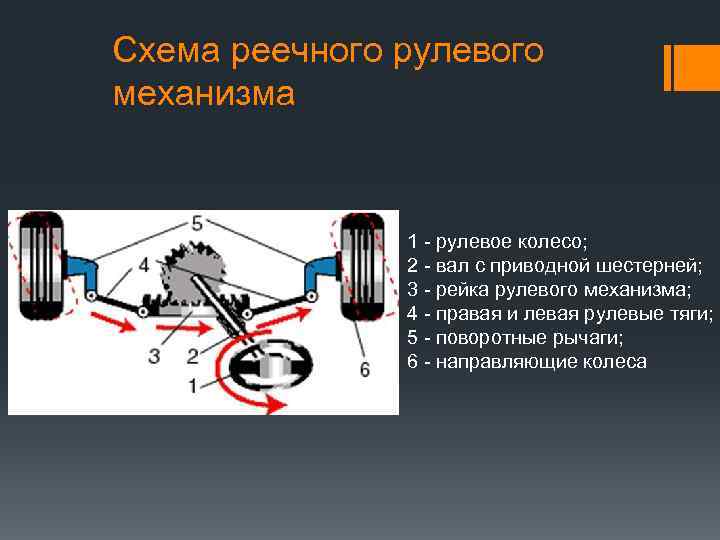

Схема реечного рулевого механизма 1 - рулевое колесо; 2 - вал с приводной шестерней; 3 - рейка рулевого механизма; 4 - правая и левая рулевые тяги; 5 - поворотные рычаги; 6 - направляющие колеса

Регулировка рулевого механизма – основные параметры Для любой системы рулевого управления предусмотрено большое количество настроек. Регулировка рулевого механизма заключается в установлении тесного соприкосновения элементов «червяк-ролик» и «шестернярейка» . Усилие, с которым прижимаются рабочие части элементов должно быть умеренным и обеспечивать тесное соприкосновение, без каких-либо зазоров. С другой стороны, если сильно прижать червяк к ролику или шестерню к рейке, вращать руль будет очень трудно, а при значительном усилии даже невозможно. Это приводит к утомлению при вождении и быстрому износу деталей рулевого механизма.

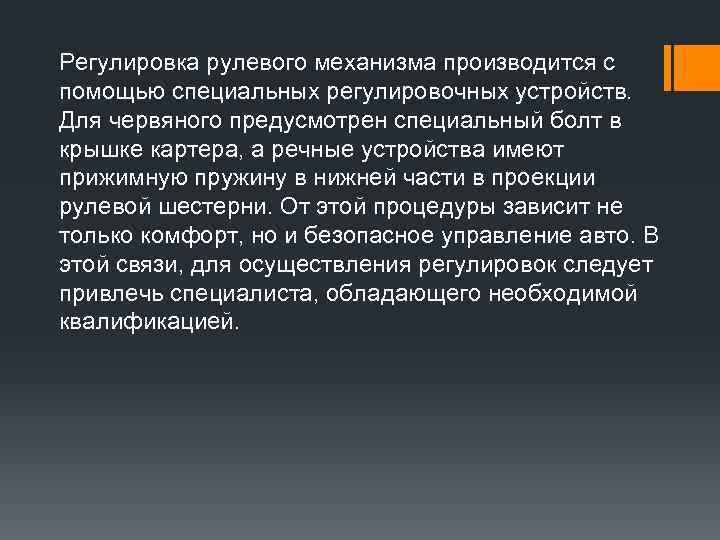

Регулировка рулевого механизма производится с помощью специальных регулировочных устройств. Для червяного предусмотрен специальный болт в крышке картера, а речные устройства имеют прижимную пружину в нижней части в проекции рулевой шестерни. От этой процедуры зависит не только комфорт, но и безопасное управление авто. В этой связи, для осуществления регулировок следует привлечь специалиста, обладающего необходимой квалификацией.

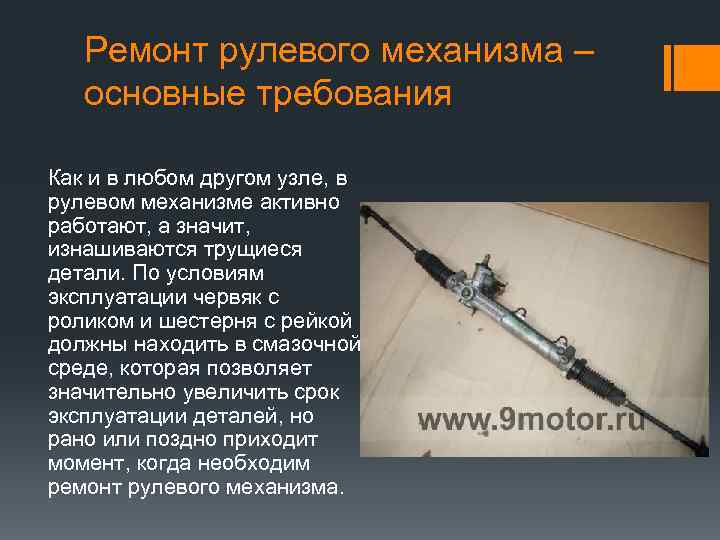

Ремонт рулевого механизма – основные требования Как и в любом другом узле, в рулевом механизме активно работают, а значит, изнашиваются трущиеся детали. По условиям эксплуатации червяк с роликом и шестерня с рейкой должны находить в смазочной среде, которая позволяет значительно увеличить срок эксплуатации деталей, но рано или поздно приходит момент, когда необходим ремонт рулевого механизма.

О необходимости обратиться к специалистам могут указывать такие признаки как: увеличение свободного хода рулевого колеса, появление люфта в разных плоскостях, «закусывания» или появление холостых вращений руля, когда колёса на них не реагируют. В любом из указанных случаев следует незамедлительно проводить глубокую диагностику ремонт рулевого механизма. А для того, чтобы оградить себя от неприятностей, следует проводить осмотр и своеобразное тестирование системы рулевого управления каждый раз при выезде из гаража.

Основные неисправности рулевого управления Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары ( «червяк-ролик» или «шестерня-рейка» ) или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

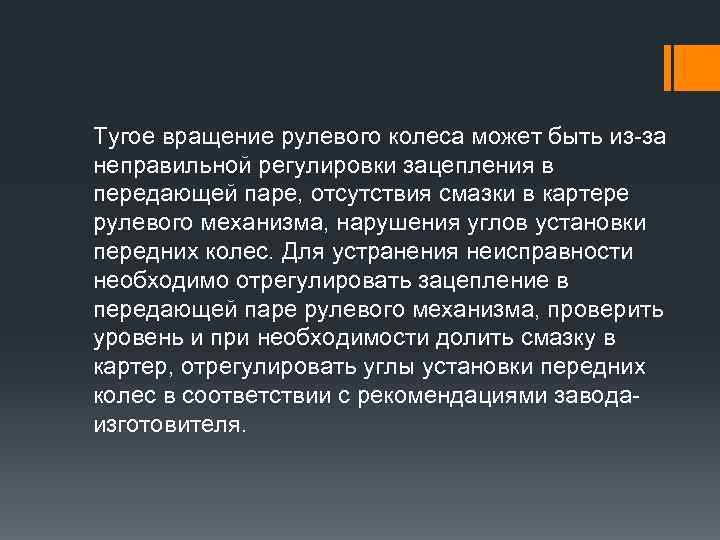

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями заводаизготовителя.

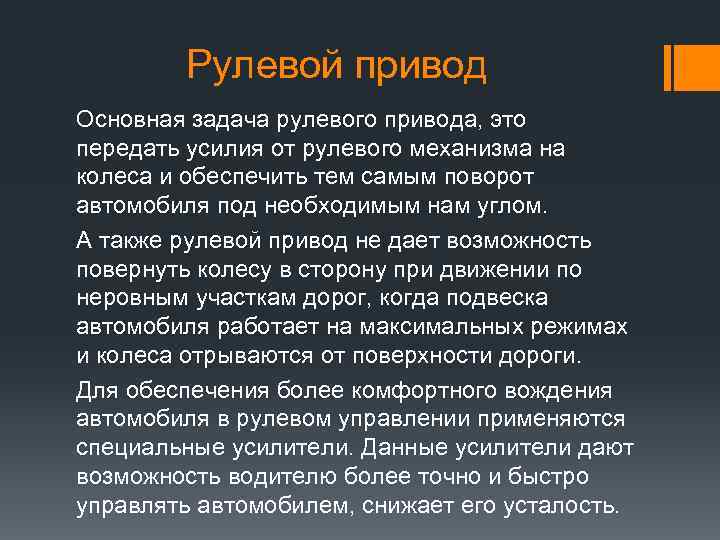

Рулевой привод Основная задача рулевого привода, это передать усилия от рулевого механизма на колеса и обеспечить тем самым поворот автомобиля под необходимым нам углом. А также рулевой привод не дает возможность повернуть колесу в сторону при движении по неровным участкам дорог, когда подвеска автомобиля работает на максимальных режимах и колеса отрываются от поверхности дороги. Для обеспечения более комфортного вождения автомобиля в рулевом управлении применяются специальные усилители. Данные усилители дают возможность водителю более точно и быстро управлять автомобилем, снижает его усталость.

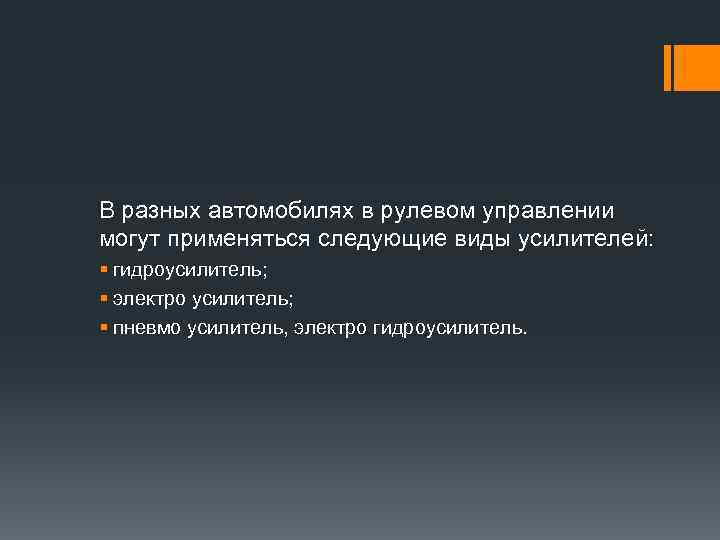

В разных автомобилях в рулевом управлении могут применяться следующие виды усилителей: § гидроусилитель; § электро усилитель; § пневмо усилитель, электро гидроусилитель.

Гидроусилитель руля Гидравлический усилитель руля (ГУР) — автомобильная гидравлическая система, часть рулевого механизма, предназначенная для облегчения управления направлением движения автомобиля при сохранении необходимой «обратной связи» и обеспечении устойчивости и однозначности задаваемой траектории. Гидроусилитель руля устроен так, что при отказе усилителя рулевое управление продолжает работать (хотя руль при этом становится более «тяжёлым» ).

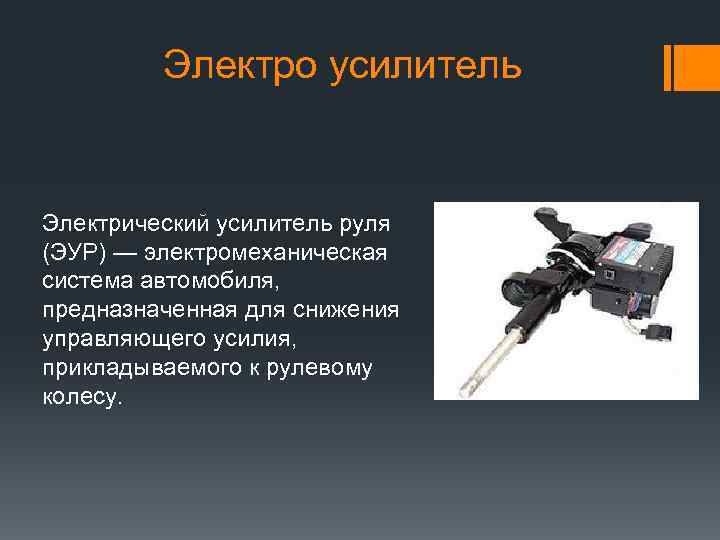

Электро усилитель Электрический усилитель руля (ЭУР) — электромеханическая система автомобиля, предназначенная для снижения управляющего усилия, прикладываемого к рулевому колесу.
