Рукава Конструкции Характеристики Материалы для

• Рукава. Конструкции. Характеристики • Материалы для производства • Технологический процесс изготовления БГТУ

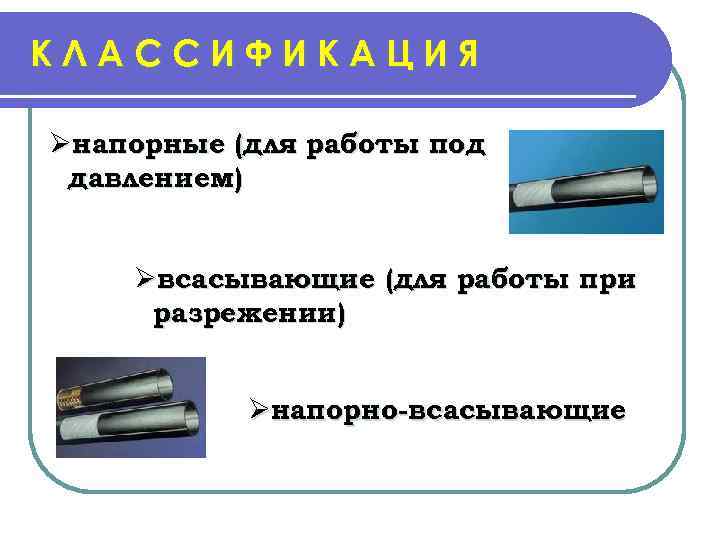

КЛАССИФИКАЦИЯ Øнапорные (для работы под давлением) Øвсасывающие (для работы при разрежении) Øнапорно-всасывающие

КОНСТРУКЦИЯ РУКАВА 1 – резиновая камера 2 – каркас (ткань, нить, металлическая проволока) 3 – резиновая обкладка

Требования • высокая прочность и гибкость • герметичность • сопротивление действию передаваемых материалов • высокое сопротивление действию окружающей среды, внешним механическим нагрузкам • постоянство геометрических размеров

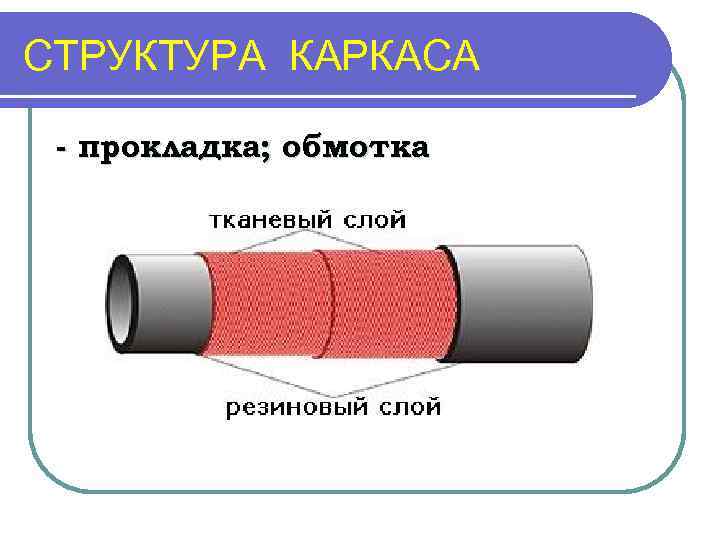

СТРУКТУРА КАРКАСА - прокладка; обмотка

СТРУКТУРА КАРКАСА - оплетка

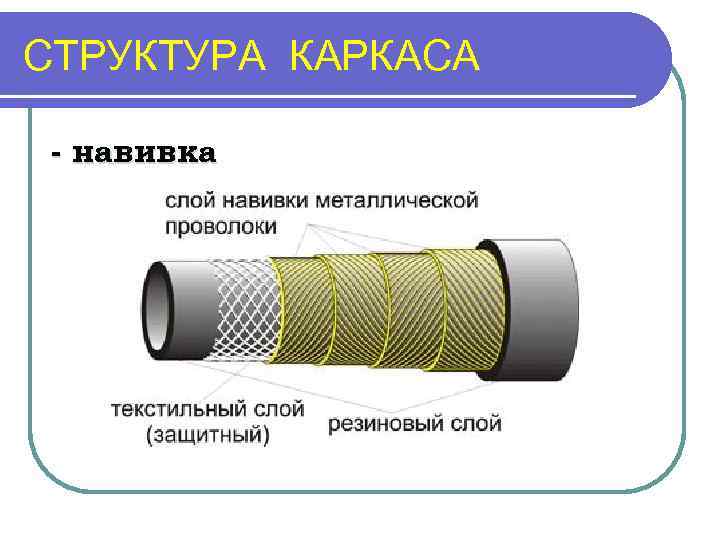

СТРУКТУРА КАРКАСА - навивка

СТРУКТУРА КАРКАСА - спираль

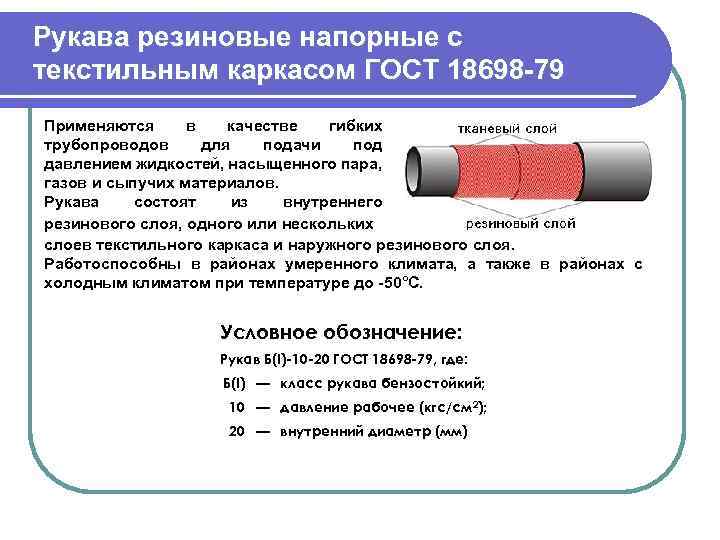

Рукава резиновые напорные с текстильным каркасом ГОСТ 18698 -79 Применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов. Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя. Работоспособны в районах умеренного климата, а также в районах с холодным климатом при температуре до -50°С. Условное обозначение: Рукав Б(I)-10 -20 ГОСТ 18698 -79, где: Б(I) — класс рукава бензостойкий; 10 — давление рабочее (кгс/см 2); 20 — внутренний диаметр (мм)

КЛАССЫ РУКАВОВ Класс Рабочая среда Температура, °C Бензин. от -30°С до +25°С Керосины от -35°С до +70°С Минеральные масла на нефтяной основе от -30°С до +25°С Вода техническая (без присадок) и слабые растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) до +50°С Вода горячая до +100°С Г(IV) Воздух, углекислый газ, и другие инертные газы от -35°С до +50°С П(VII) Пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода) до +50°С Абразивные материалы (песок от пескоструйных аппаратов) от -35°с до +50°С Слабощелочные и слабокислотные водные растворы для штукатурных работ до +50°С Насыщенный пар до +143°С до +175°С Б(I) В(II) ВГ(III) Ш(VIII) ПАР-1 (x) ПАР-2 (x) Насыщенный пар

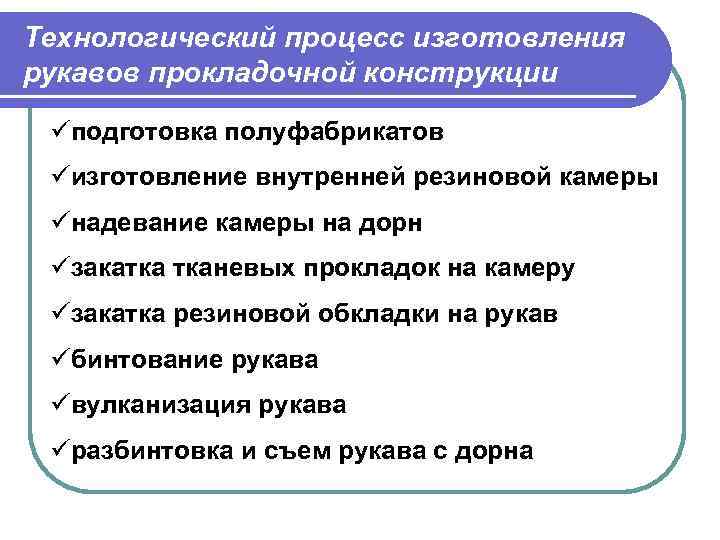

Технологический процесс изготовления рукавов прокладочной конструкции üподготовка полуфабрикатов üизготовление внутренней резиновой камеры üнадевание камеры на дорн üзакатка тканевых прокладок на камеру üзакатка резиновой обкладки на рукав üбинтование рукава üвулканизация рукава üразбинтовка и съем рукава с дорна

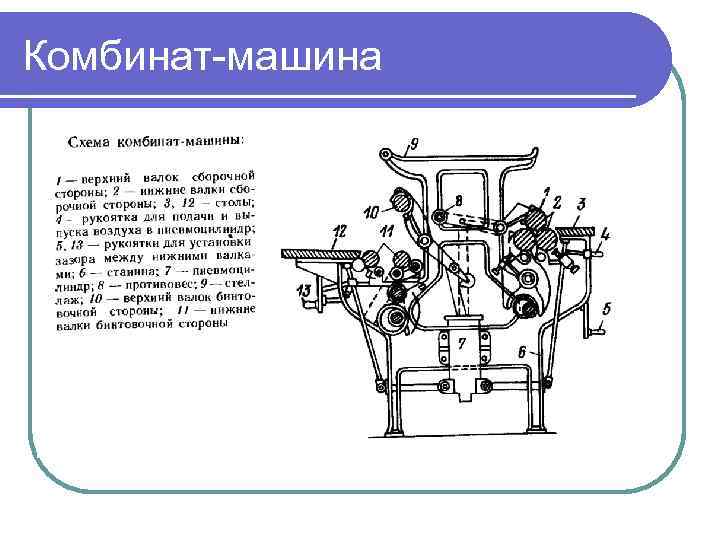

Комбинат-машина

Агрегат для сборки рукавов навивочной конструкции дорновым способом 1 - подающее и протягивающее устройства; 2 - промазочные устройства 3 - приводные звездочки; 4 - навивочные станки; 5 - планшайбы; 6 - контейнеры; 7 - конические шпули с нитями (паковки); 8 - направляющие кольца; 9 - ограждение планшайб; 10 - катушки с резиновой лентой; 11 - механизм наложения промежуточного резинового слоя; 12 - обжимные ролики; 13 - рукав; 14 - отборочный транспортер; 15 - перекладчик

Схема линии сборки рукавов на гибких дорнах 1 - раскатка; 2 - протаскивающее устройство; 3, 5 - червячные прессы; 4 - навивочная горизонтальная машина; 6 - охлаждающее устройство; 7 - закаточное устройство

Схема агрегатов для сборки напорных рукавов бездорновым способом а - с разделением операций; б - без разделения операций; 1 - корзина для подвулканизованной камеры; 2 - промазочные устройства; 3, 9 - навивочные станки; 4, 10 - отборочные барабаны; 5 - приемное устройство; 6 - червячные машины; 7 - катушки с нитями; 8 - датчики скорости движения рукава; 11 - отборочный транспортер

Схема линии сборки рукавов 1, 4, 6 - червячные прессы; 2 - охлаждающее устройство; 3, 5 - навивочные станки; 7 - приемный барабан

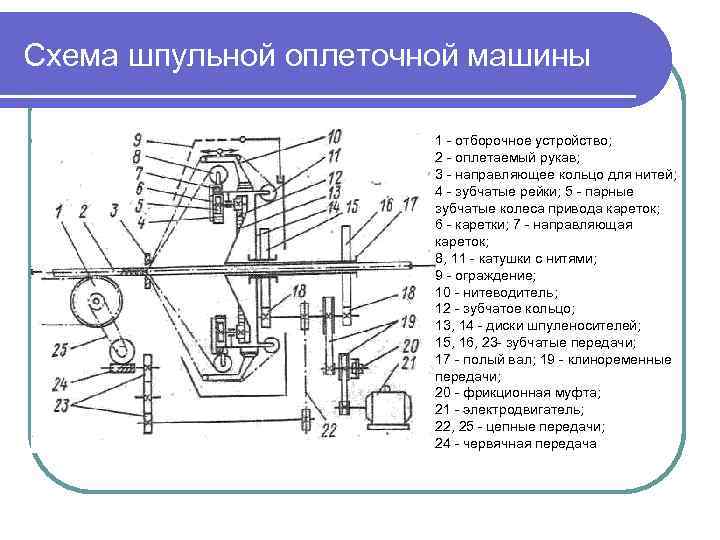

Схема шпульной оплеточной машины 1 - отборочное устройство; 2 - оплетаемый рукав; 3 - направляющее кольцо для нитей; 4 - зубчатые рейки; 5 - парные зубчатые колеса привода кареток; 6 - каретки; 7 - направляющая кареток; 8, 11 - катушки с нитями; 9 - ограждение; 10 - нитеводитель; 12 - зубчатое кольцо; 13, 14 - диски шпуленосителей; 15, 16, 23 - зубчатые передачи; 17 - полый вал; 19 - клиноременные передачи; 20 - фрикционная муфта; 21 - электродвигатель; 22, 25 - цепные передачи; 24 - червячная передача

Схемы агрегатов для оплетки рукавов а - дорновым способом; б - бездорновым способом 1 - подающее устройство; 2 - промазочное устройство; 3 - оплеточная (шпульная) машина; 4 - отборочный ленточный транспортер; 5 - перекладчик рукавов; 6 - стол-рольганг; 7 - контейнер для камеры; 8 - червячная машина; 9 - приемное устройство

Схема вулканизационного котла 1 - корпус; 2 - байонетное кольцо крышки; 3 - ось; 4 - крышка; 5 - байонетное кольцо корпуса; 6 - прокладка; 7 - парораспределительная труба; 8 - днище; 9 - шестерня; 10 - зубчатый сектор; 11 - тележка; 12 - опоры; 13 - рельсы; 14 - кронштейн
