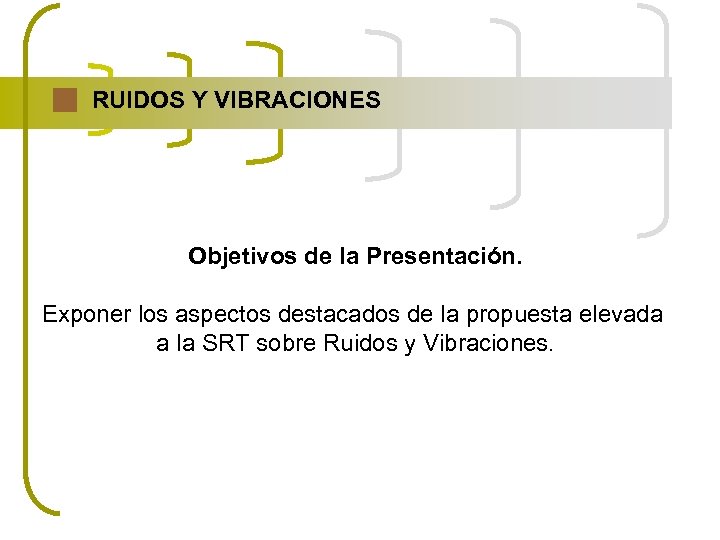

RUIDOS Y VIBRACIONES Objetivos de la Presentación. Exponer los aspectos destacados de la propuesta RUIDOS Y VIBRACIONES Objetivos de la Presentación. Exponer los aspectos destacados de la propuesta elevada a la SRT sobre Ruidos y Vibraciones.

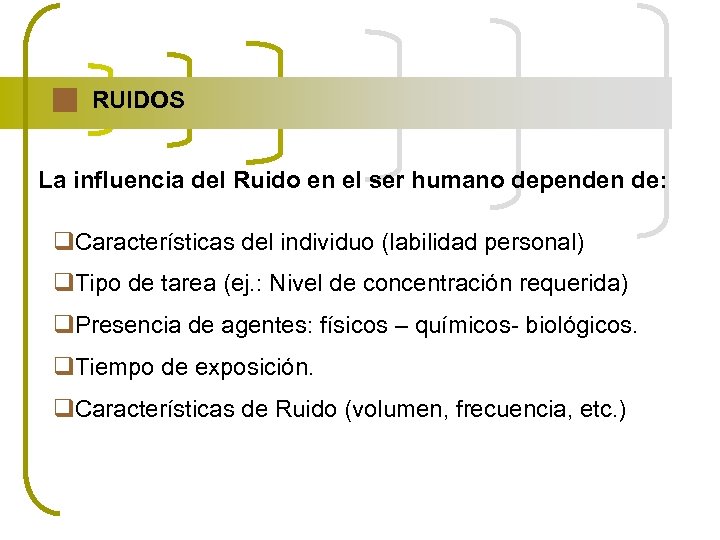

RUIDOS La influencia del Ruido en el ser humano dependen de: q. Características del RUIDOS La influencia del Ruido en el ser humano dependen de: q. Características del individuo (labilidad personal) q. Tipo de tarea (ej. : Nivel de concentración requerida) q. Presencia de agentes: físicos – químicos- biológicos. q. Tiempo de exposición. q. Características de Ruido (volumen, frecuencia, etc. )

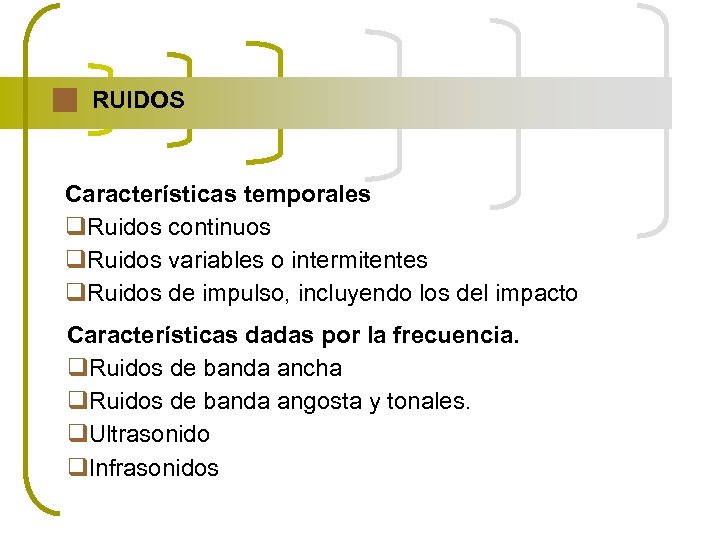

RUIDOS Características temporales q. Ruidos continuos q. Ruidos variables o intermitentes q. Ruidos de RUIDOS Características temporales q. Ruidos continuos q. Ruidos variables o intermitentes q. Ruidos de impulso, incluyendo los del impacto Características dadas por la frecuencia. q. Ruidos de banda ancha q. Ruidos de banda angosta y tonales. q. Ultrasonido q. Infrasonidos

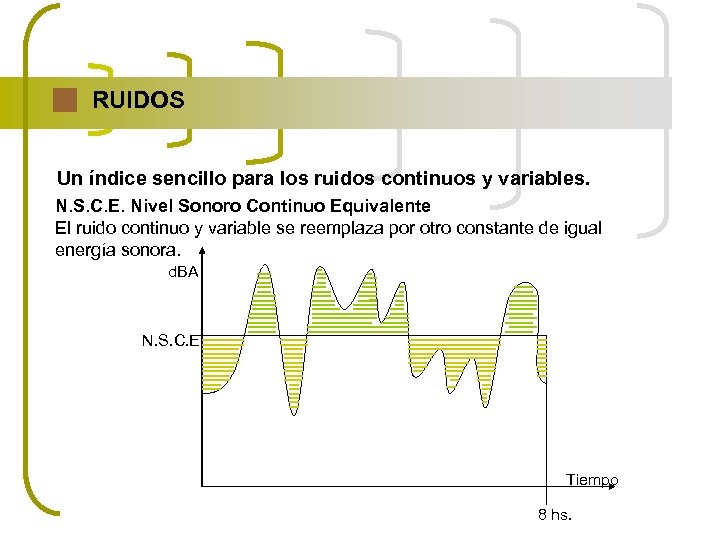

RUIDOS Un índice sencillo para los ruidos continuos y variables. N. S. C. E. RUIDOS Un índice sencillo para los ruidos continuos y variables. N. S. C. E. Nivel Sonoro Continuo Equivalente El ruido continuo y variable se reemplaza por otro constante de igual energía sonora. d. BA N. S. C. E. Tiempo 8 hs.

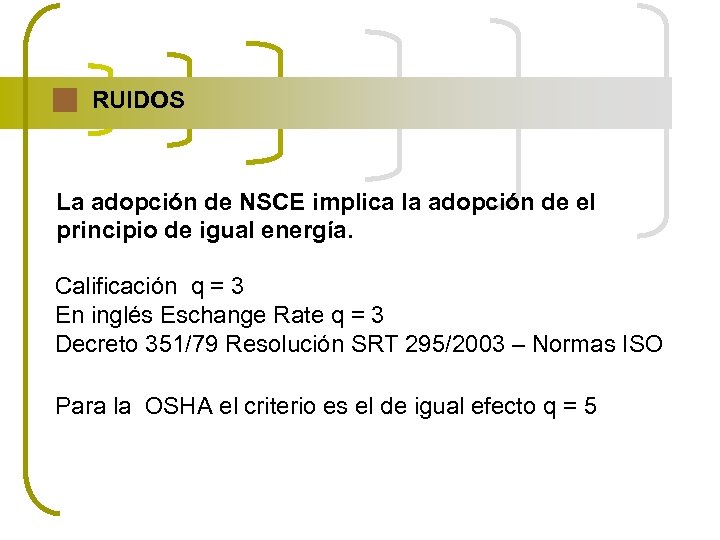

RUIDOS La adopción de NSCE implica la adopción de el principio de igual energía. RUIDOS La adopción de NSCE implica la adopción de el principio de igual energía. Calificación q = 3 En inglés Eschange Rate q = 3 Decreto 351/79 Resolución SRT 295/2003 – Normas ISO Para la OSHA el criterio es el de igual efecto q = 5

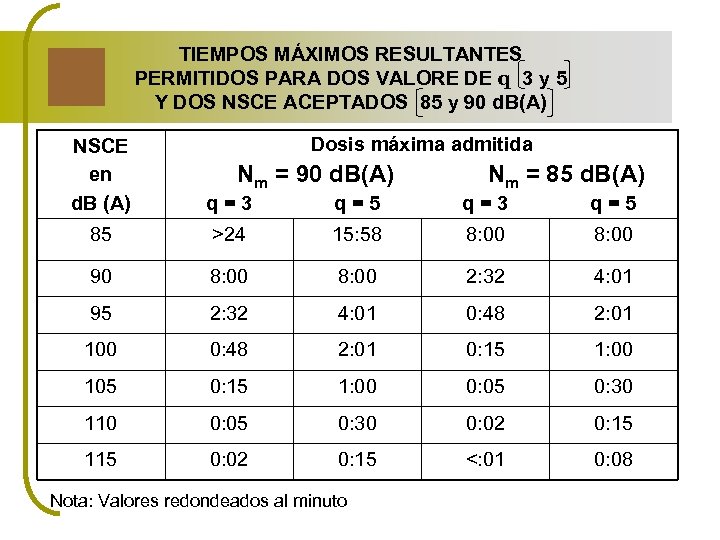

TIEMPOS MÁXIMOS RESULTANTES PERMITIDOS PARA DOS VALORE DE q 3 y 5 Y DOS TIEMPOS MÁXIMOS RESULTANTES PERMITIDOS PARA DOS VALORE DE q 3 y 5 Y DOS NSCE ACEPTADOS 85 y 90 d. B(A) Dosis máxima admitida NSCE en d. B (A) q=3 q=5 85 >24 15: 58 8: 00 90 8: 00 2: 32 4: 01 95 2: 32 4: 01 0: 48 2: 01 100 0: 48 2: 01 0: 15 1: 00 105 0: 15 1: 00 0: 05 0: 30 110 0: 05 0: 30 0: 02 0: 15 115 0: 02 0: 15 <: 01 0: 08 Nm = 90 d. B(A) Nota: Valores redondeados al minuto Nm = 85 d. B(A)

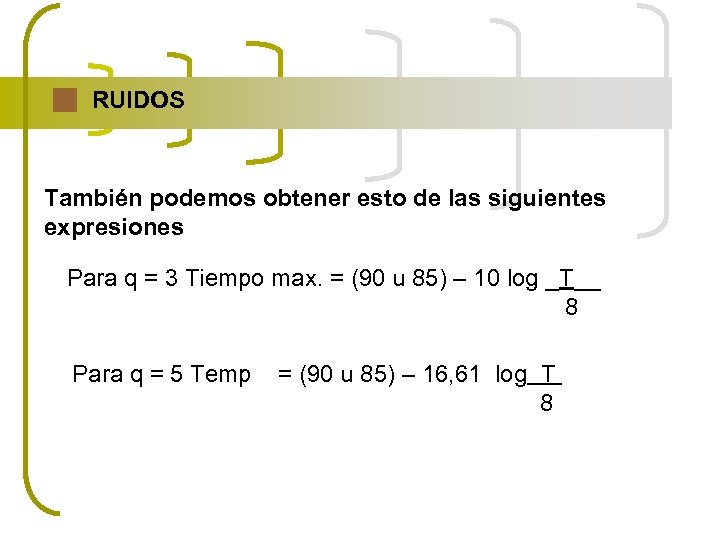

RUIDOS También podemos obtener esto de las siguientes expresiones Para q = 3 Tiempo RUIDOS También podemos obtener esto de las siguientes expresiones Para q = 3 Tiempo max. = (90 u 85) – 10 log _T__ 8 Para q = 5 Temp = (90 u 85) – 16, 61 log T 8

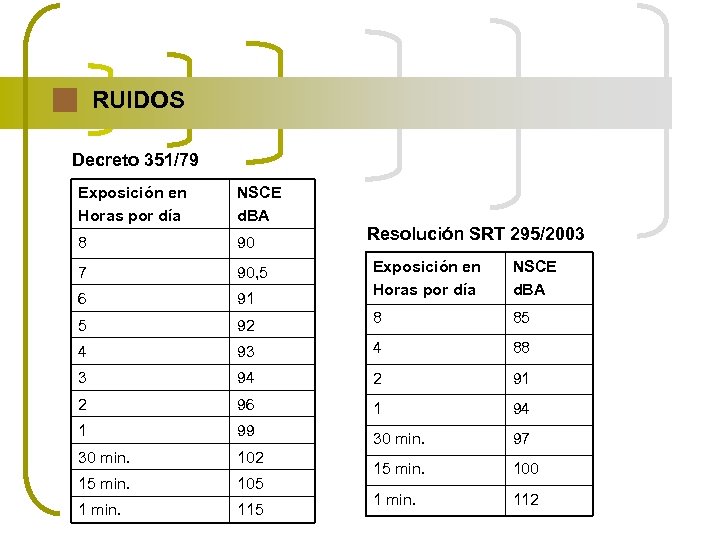

RUIDOS Decreto 351/79 Exposición en Horas por día NSCE d. BA 8 90 7 RUIDOS Decreto 351/79 Exposición en Horas por día NSCE d. BA 8 90 7 90, 5 6 91 5 Resolución SRT 295/2003 Exposición en Horas por día NSCE d. BA 92 8 85 4 93 4 88 3 94 2 91 2 96 1 94 1 99 30 min. 97 30 min. 102 15 min. 105 15 min. 100 1 min. 115 1 min. 112

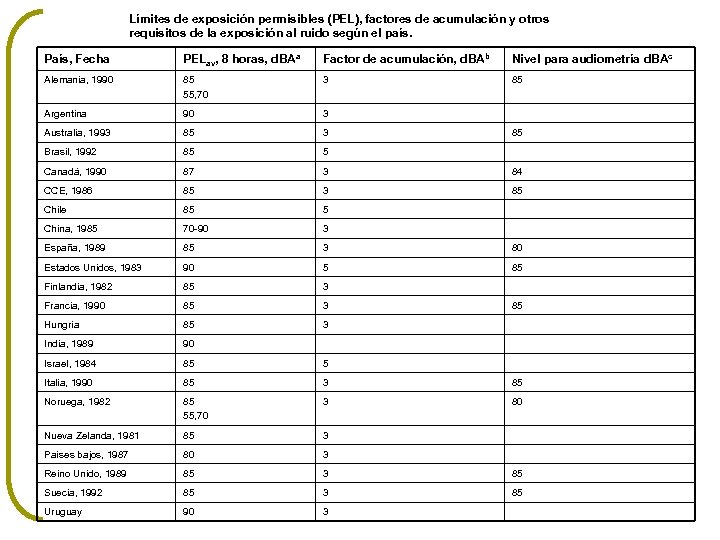

Límites de exposición permisibles (PEL), factores de acumulación y otros requisitos de la exposición Límites de exposición permisibles (PEL), factores de acumulación y otros requisitos de la exposición al ruido según el país. País, Fecha PELav, 8 horas, d. BAa Factor de acumulación, d. BAb Nivel para audiometría d. BAc Alemania, 1990 85 55, 70 3 85 Argentina 90 3 Australia, 1993 85 3 Brasil, 1992 85 5 Canadá, 1990 87 3 84 CCE, 1986 85 3 85 Chile 85 5 China, 1985 70 -90 3 España, 1989 85 3 80 Estados Unidos, 1983 90 5 85 Finlandia, 1982 85 3 Francia, 1990 85 3 Hungría 85 3 India, 1989 90 Israel, 1984 85 5 Italia, 1990 85 3 85 Noruega, 1982 85 55, 70 3 80 Nueva Zelanda, 1981 85 3 Países bajos, 1987 80 3 Reino Unido, 1989 85 3 85 Suecia, 1992 85 3 85 Uruguay 90 3 85 85

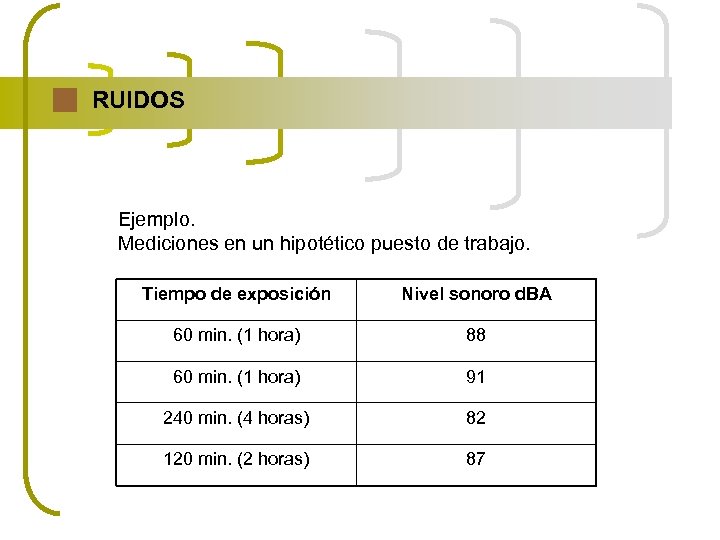

RUIDOS Ejemplo. Mediciones en un hipotético puesto de trabajo. Tiempo de exposición Nivel sonoro RUIDOS Ejemplo. Mediciones en un hipotético puesto de trabajo. Tiempo de exposición Nivel sonoro d. BA 60 min. (1 hora) 88 60 min. (1 hora) 91 240 min. (4 horas) 82 120 min. (2 horas) 87

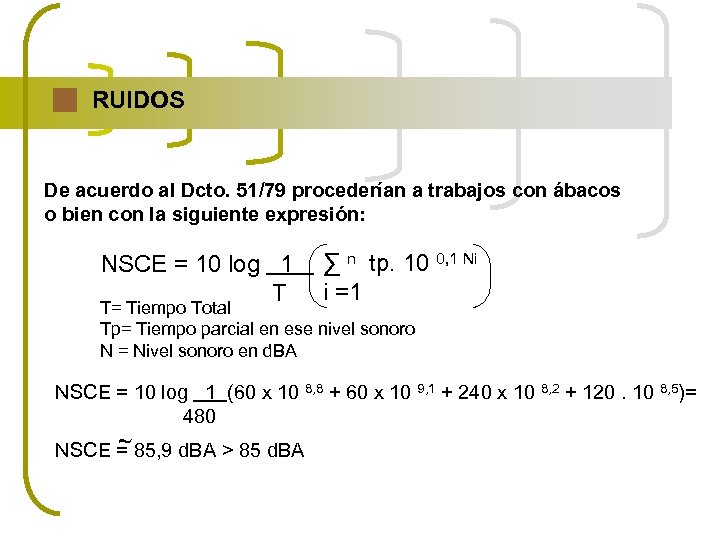

RUIDOS De acuerdo al Dcto. 51/79 procederían a trabajos con ábacos o bien con RUIDOS De acuerdo al Dcto. 51/79 procederían a trabajos con ábacos o bien con la siguiente expresión: NSCE = 10 log 1 T ∑ n tp. 10 0, 1 Ni i =1 T= Tiempo Total Tp= Tiempo parcial en ese nivel sonoro N = Nivel sonoro en d. BA NSCE = 10 log 1 (60 x 10 8, 8 + 60 x 10 9, 1 + 240 x 10 8, 2 + 120. 10 8, 5)= 480 ~ NSCE = 85, 9 d. BA > 85 d. BA

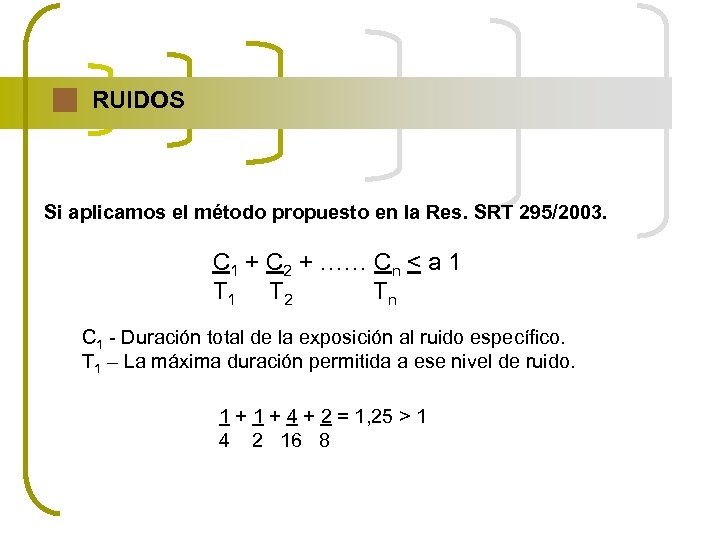

RUIDOS Si aplicamos el método propuesto en la Res. SRT 295/2003. C 1 + RUIDOS Si aplicamos el método propuesto en la Res. SRT 295/2003. C 1 + C 2 + …… Cn < a 1 T 2 Tn C 1 - Duración total de la exposición al ruido específico. T 1 – La máxima duración permitida a ese nivel de ruido. 1 + 4 + 2 = 1, 25 > 1 4 2 16 8

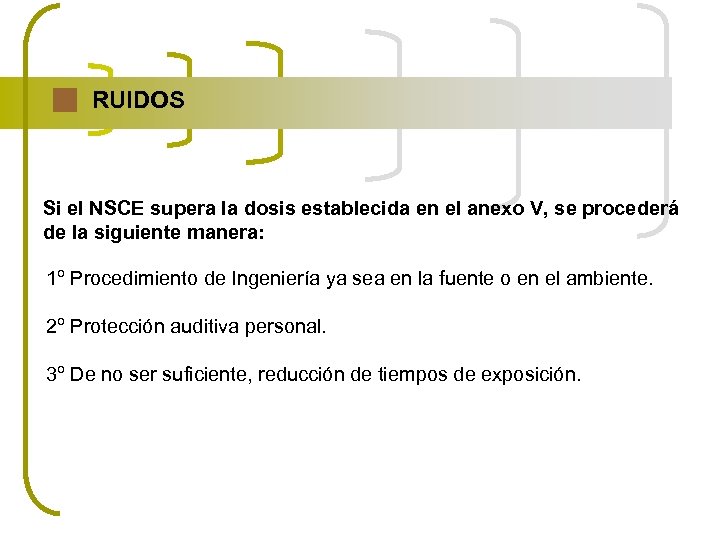

RUIDOS Si el NSCE supera la dosis establecida en el anexo V, se procederá RUIDOS Si el NSCE supera la dosis establecida en el anexo V, se procederá de la siguiente manera: 1º Procedimiento de Ingeniería ya sea en la fuente o en el ambiente. 2º Protección auditiva personal. 3º De no ser suficiente, reducción de tiempos de exposición.

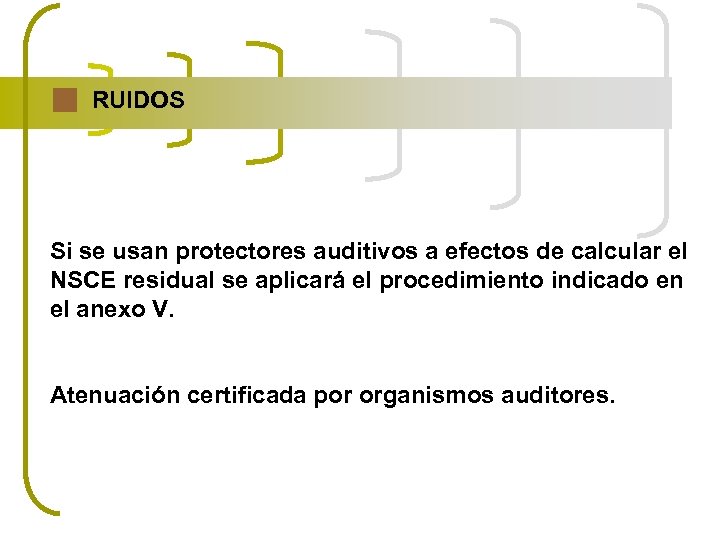

RUIDOS Si se usan protectores auditivos a efectos de calcular el NSCE residual se RUIDOS Si se usan protectores auditivos a efectos de calcular el NSCE residual se aplicará el procedimiento indicado en el anexo V. Atenuación certificada por organismos auditores.

RUIDOS Todo trabajador expuesto a un NSCE de > 82 d. BA deberá ser RUIDOS Todo trabajador expuesto a un NSCE de > 82 d. BA deberá ser sometido a examen audiométrico 1º examen: Previo a la exposición a ruido. 2º examen: A los seis meses de inicio a la exposición. Siguientes exámenes: Frecuencia anual.

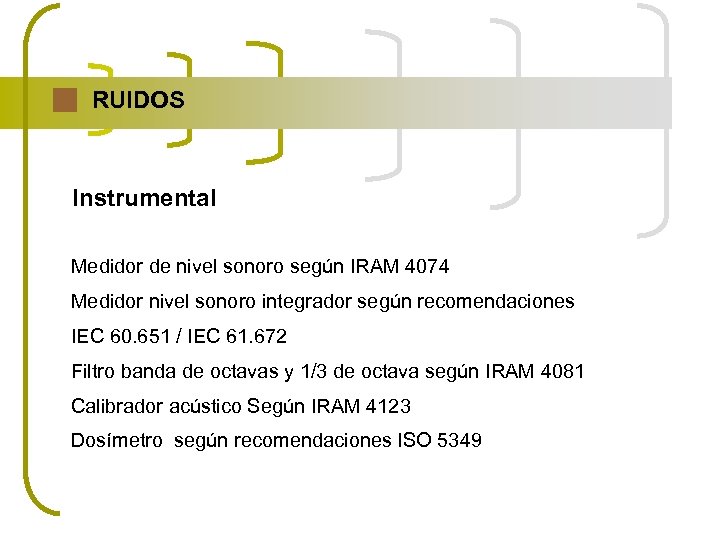

RUIDOS Instrumental Medidor de nivel sonoro según IRAM 4074 Medidor nivel sonoro integrador según RUIDOS Instrumental Medidor de nivel sonoro según IRAM 4074 Medidor nivel sonoro integrador según recomendaciones IEC 60. 651 / IEC 61. 672 Filtro banda de octavas y 1/3 de octava según IRAM 4081 Calibrador acústico Según IRAM 4123 Dosímetro según recomendaciones ISO 5349

RUIDOS Valores Límite para ruido Duración por Día Horas Sound Level d. BA 80 RUIDOS Valores Límite para ruido Duración por Día Horas Sound Level d. BA 80 16 82 8 85 4 88 2 91 1 Minutos 24 94 30 97 15 100 7. 503 103 3. 753 106 1. 883 109 0. 943 112

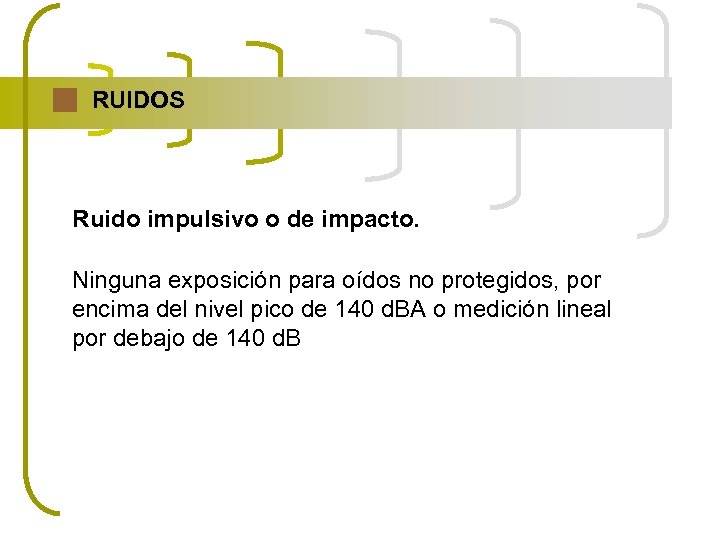

RUIDOS Ruido impulsivo o de impacto. Ninguna exposición para oídos no protegidos, por encima RUIDOS Ruido impulsivo o de impacto. Ninguna exposición para oídos no protegidos, por encima del nivel pico de 140 d. BA o medición lineal por debajo de 140 d. B

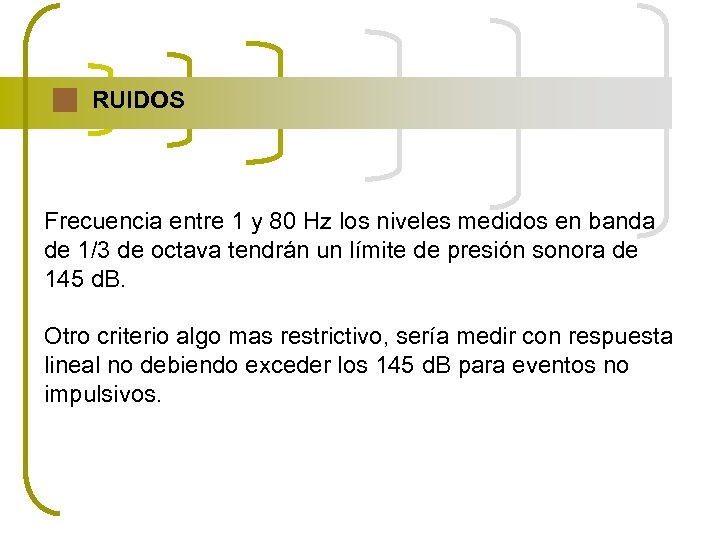

RUIDOS Frecuencia entre 1 y 80 Hz los niveles medidos en banda de 1/3 RUIDOS Frecuencia entre 1 y 80 Hz los niveles medidos en banda de 1/3 de octava tendrán un límite de presión sonora de 145 d. B. Otro criterio algo mas restrictivo, sería medir con respuesta lineal no debiendo exceder los 145 d. B para eventos no impulsivos.

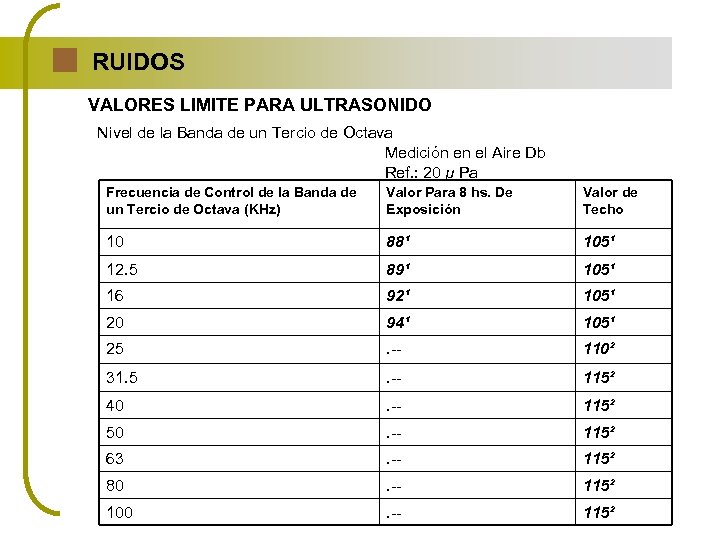

RUIDOS VALORES LIMITE PARA ULTRASONIDO Nivel de la Banda de un Tercio de Octava RUIDOS VALORES LIMITE PARA ULTRASONIDO Nivel de la Banda de un Tercio de Octava Medición en el Aire Db Ref. : 20 µ Pa Frecuencia de Control de la Banda de un Tercio de Octava (KHz) Valor Para 8 hs. De Exposición Valor de Techo 10 88¹ 105¹ 12. 5 89¹ 105¹ 16 92¹ 105¹ 20 94¹ 105¹ 25 . -- 110² 31. 5 . -- 115² 40 . -- 115² 50 . -- 115² 63 . -- 115² 80 . -- 115² 100 . -- 115²

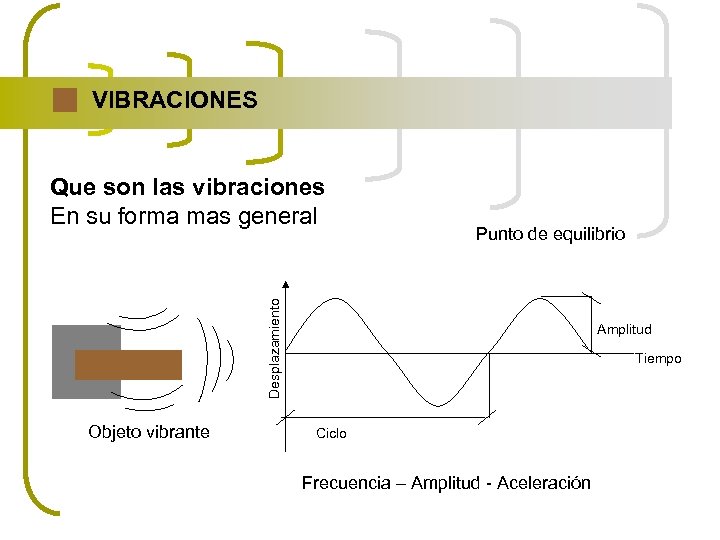

VIBRACIONES Punto de equilibrio Desplazamiento Que son las vibraciones En su forma mas general VIBRACIONES Punto de equilibrio Desplazamiento Que son las vibraciones En su forma mas general Objeto vibrante Amplitud Tiempo Ciclo Frecuencia – Amplitud - Aceleración

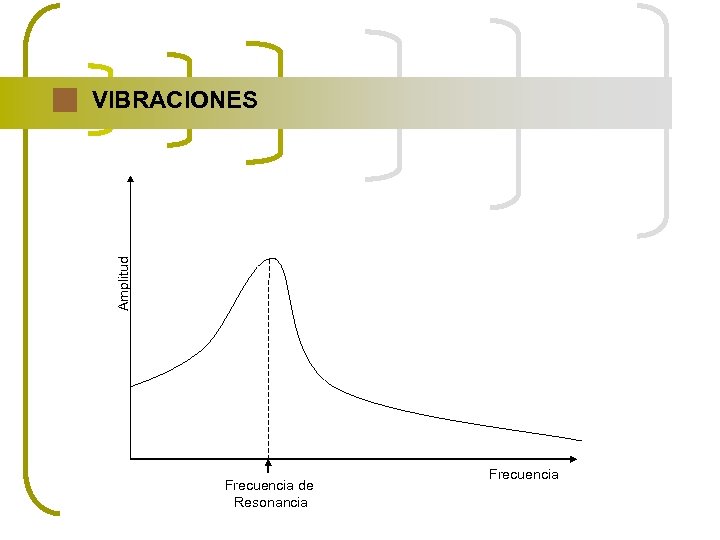

Amplitud VIBRACIONES Frecuencia de Resonancia Frecuencia Amplitud VIBRACIONES Frecuencia de Resonancia Frecuencia

VIBRACIONES Clasificación de las vibraciones según vía de ingresos. - Vibraciones transmitidas a través VIBRACIONES Clasificación de las vibraciones según vía de ingresos. - Vibraciones transmitidas a través de las manos. Frecuencias entre 20 – 1500 Hz - Vibración transmitida al cuerpo entero. Frecuencia 1 – 80 Hz

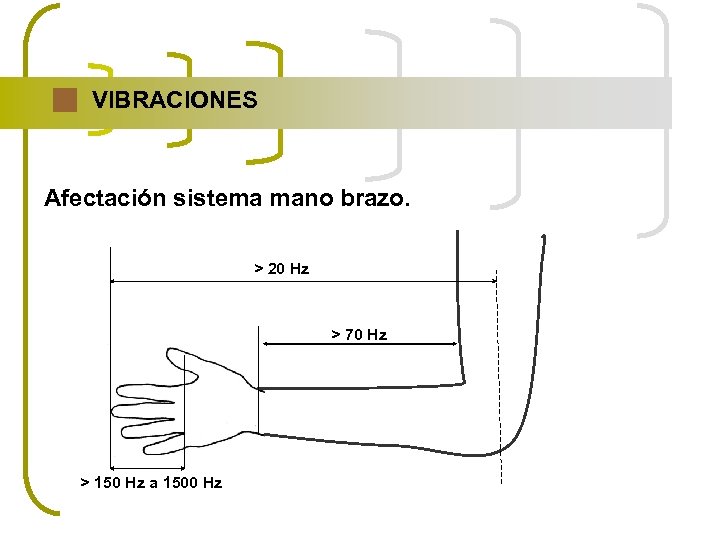

VIBRACIONES Afectación sistema mano brazo. > 20 Hz > 70 Hz > 150 Hz VIBRACIONES Afectación sistema mano brazo. > 20 Hz > 70 Hz > 150 Hz a 1500 Hz

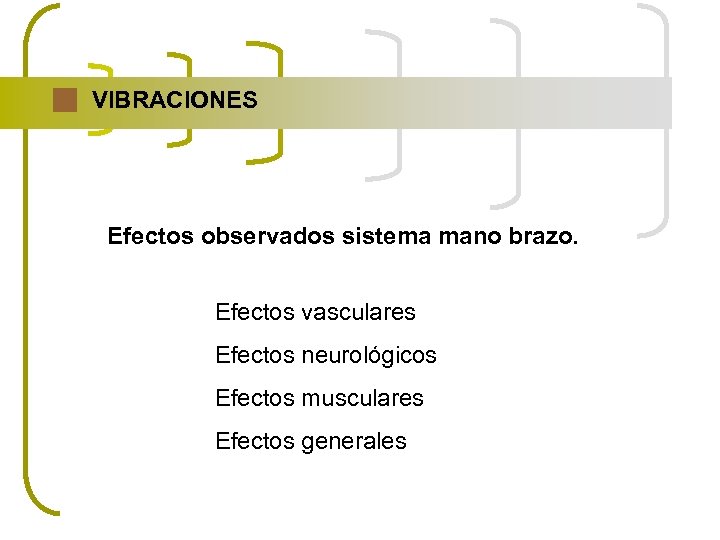

VIBRACIONES Efectos observados sistema mano brazo. Efectos vasculares Efectos neurológicos Efectos musculares Efectos generales VIBRACIONES Efectos observados sistema mano brazo. Efectos vasculares Efectos neurológicos Efectos musculares Efectos generales

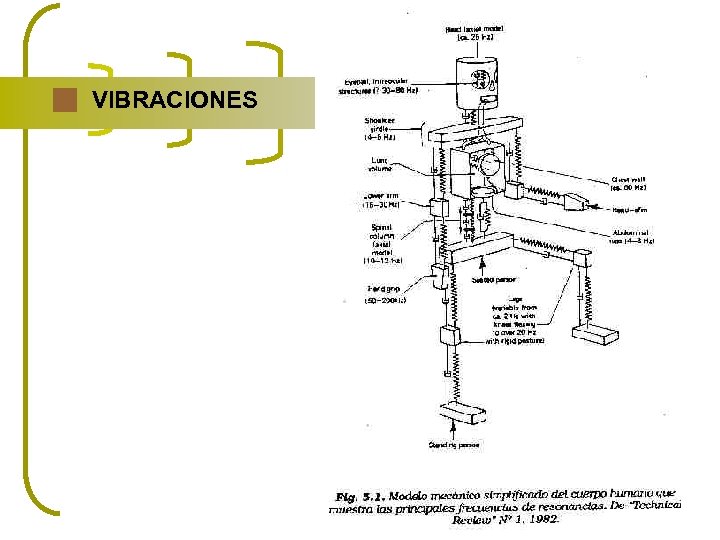

VIBRACIONES VIBRACIONES

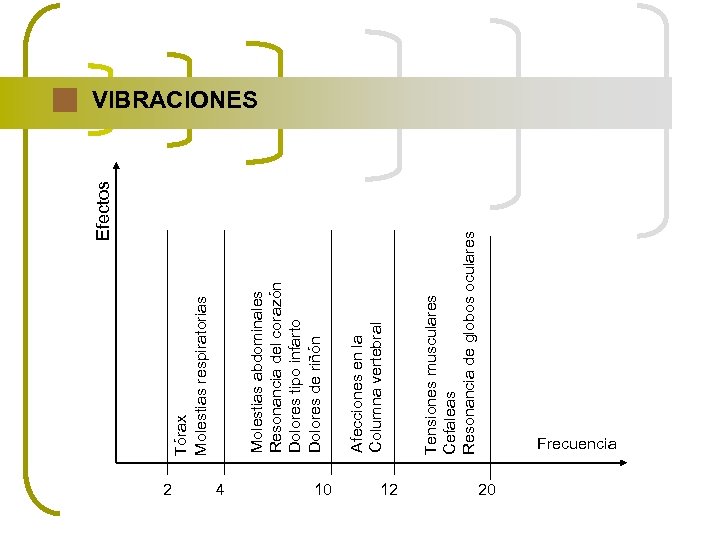

2 4 10 12 Tensiones musculares Cefaleas Resonancia de globos oculares Afecciones en la 2 4 10 12 Tensiones musculares Cefaleas Resonancia de globos oculares Afecciones en la Columna vertebral Molestias abdominales Resonancia del corazón Dolores tipo infarto Dolores de riñón Tórax Molestias respiratorias Efectos VIBRACIONES Frecuencia 20

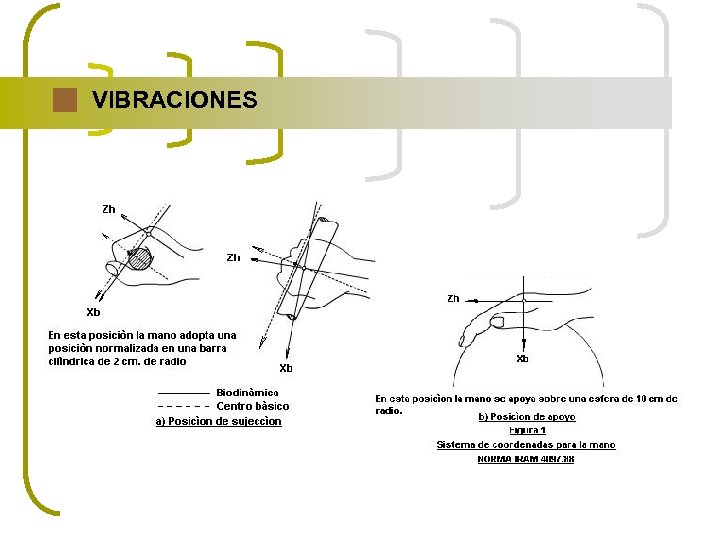

VIBRACIONES . VIBRACIONES .

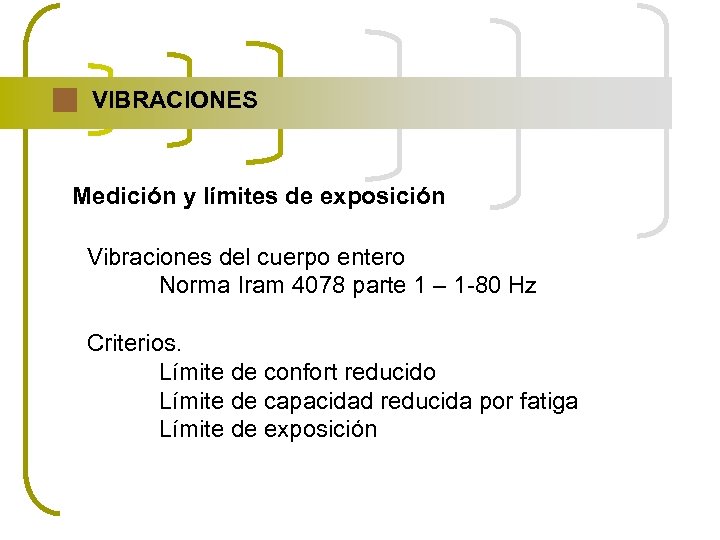

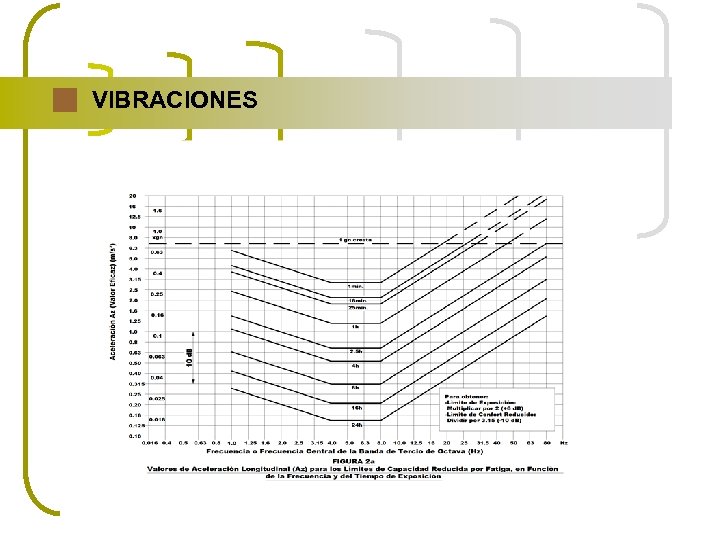

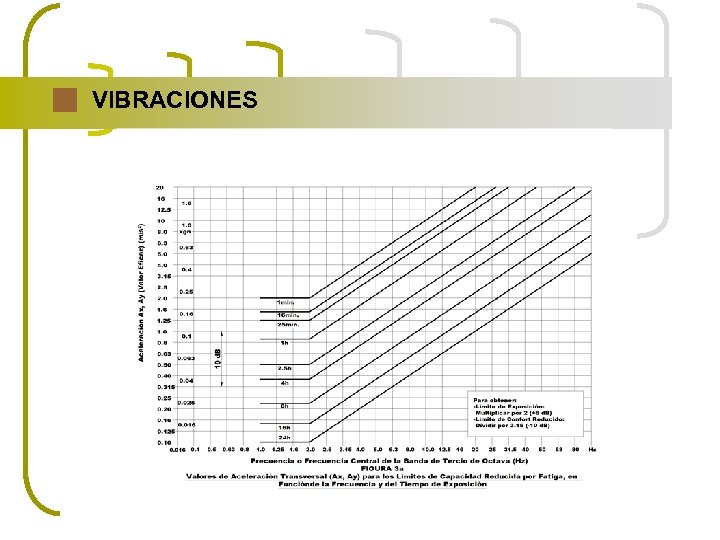

VIBRACIONES Medición y límites de exposición Vibraciones del cuerpo entero Norma Iram 4078 parte VIBRACIONES Medición y límites de exposición Vibraciones del cuerpo entero Norma Iram 4078 parte 1 – 1 -80 Hz Criterios. Límite de confort reducido Límite de capacidad reducida por fatiga Límite de exposición

VIBRACIONES VIBRACIONES

VIBRACIONES VIBRACIONES

VIBRACIONES VIBRACIONES

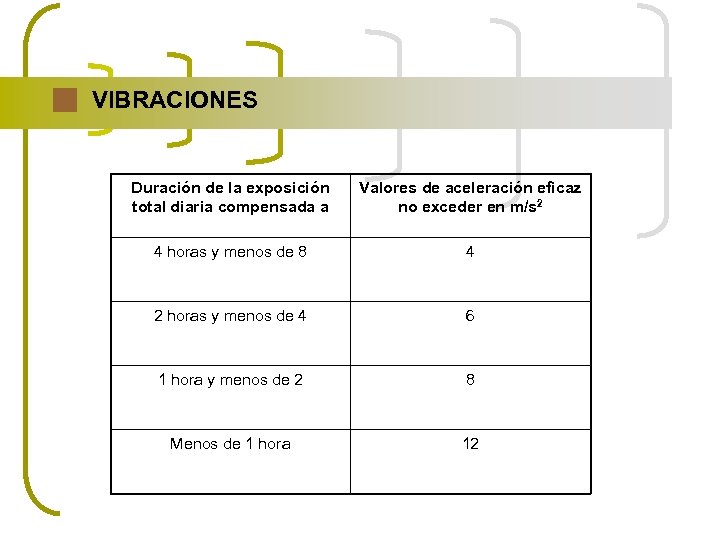

VIBRACIONES Duración de la exposición total diaria compensada a Valores de aceleración eficaz no VIBRACIONES Duración de la exposición total diaria compensada a Valores de aceleración eficaz no exceder en m/s 2 4 horas y menos de 8 4 2 horas y menos de 4 6 1 hora y menos de 2 8 Menos de 1 hora 12

VIBRACIONES Valoración vascular Etapa Grado Descripción 0 1 2 3 4 medio moderado severo VIBRACIONES Valoración vascular Etapa Grado Descripción 0 1 2 3 4 medio moderado severo muy severo Sin ataques Ataques ocasionales que afectan solamente a los extremos de uno o mas dedos. Ataques ocasionales que afectan a las falanges distal y media (raramente también a la proximal) de uno o mas dedos). Ataques frecuentes que afectan a todas las falanges de casi todos los dedos. Como en la etapa 3 con atrofia de la piel en las extremidades de los dedos. Nota: Se consideran diferentes estudios para cada mano. Valoración sensoneural Etapa Síntomas 0 SN 1 SN 2 SN 3 SN Exposición a la vibración sin síntomas. Entumecimiento intermitente con o sin Hormigueo. Entumecimiento intermitente o persistente con reducción de la percepción sensorial. Entumecimiento intermitente o persistente reduciendo el tacto y/o la destreza en la manipulación. Nota: Se consideran diferentes estudios para cada mano.

VIBRACIONES VIBRACIONES
