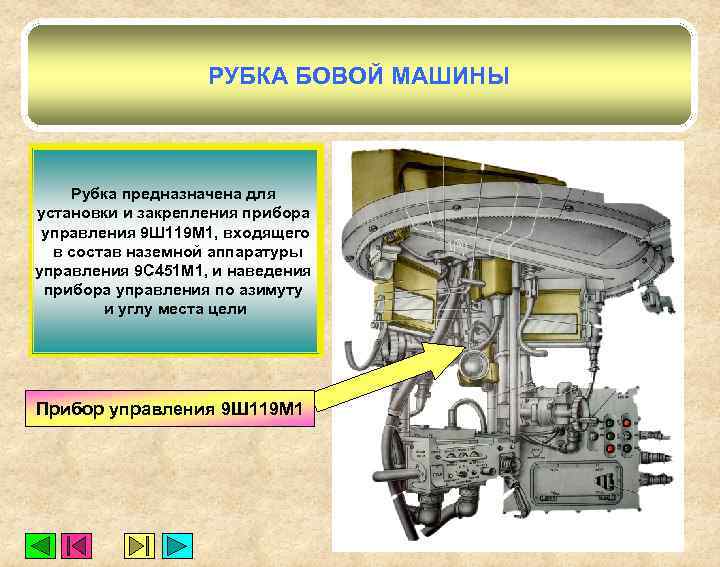

РУБКА БОВОЙ МАШИНЫ Рубка предназначена для установки и закрепления прибора управления 9 Ш 119 М 1, входящего в состав наземной аппаратуры управления 9 С 451 М 1, и наведения прибора управления по азимуту и углу места цели Прибор управления 9 Ш 119 М 1

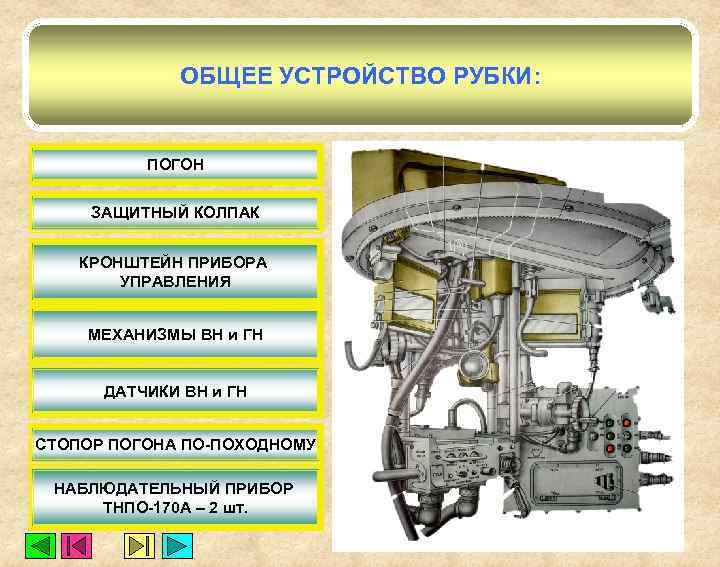

ОБЩЕЕ УСТРОЙСТВО РУБКИ: ПОГОН ЗАЩИТНЫЙ КОЛПАК КРОНШТЕЙН ПРИБОРА УПРАВЛЕНИЯ МЕХАНИЗМЫ ВН и ГН ДАТЧИКИ ВН и ГН СТОПОР ПОГОНА ПО-ПОХОДНОМУ НАБЛЮДАТЕЛЬНЫЙ ПРИБОР ТНПО-170 А – 2 шт.

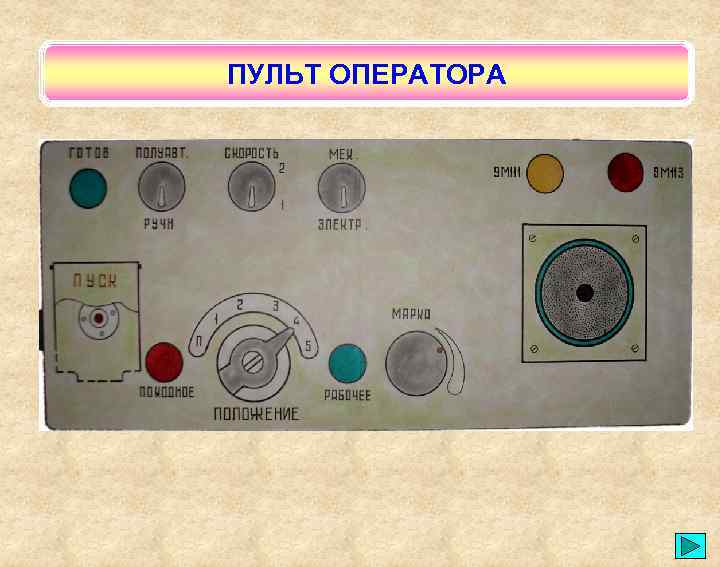

ПУЛЬТ ОПЕРАТОРА

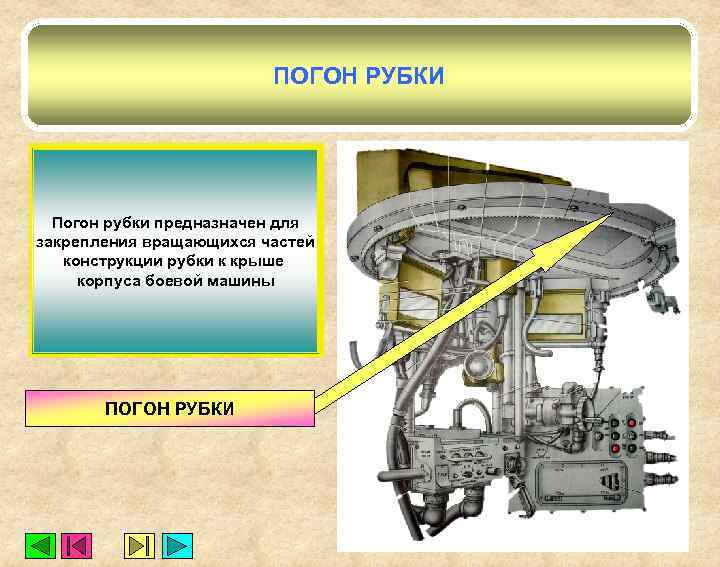

ПОГОН РУБКИ Погон рубки предназначен для закрепления вращающихся частей конструкции рубки к крыше корпуса боевой машины ПОГОН РУБКИ

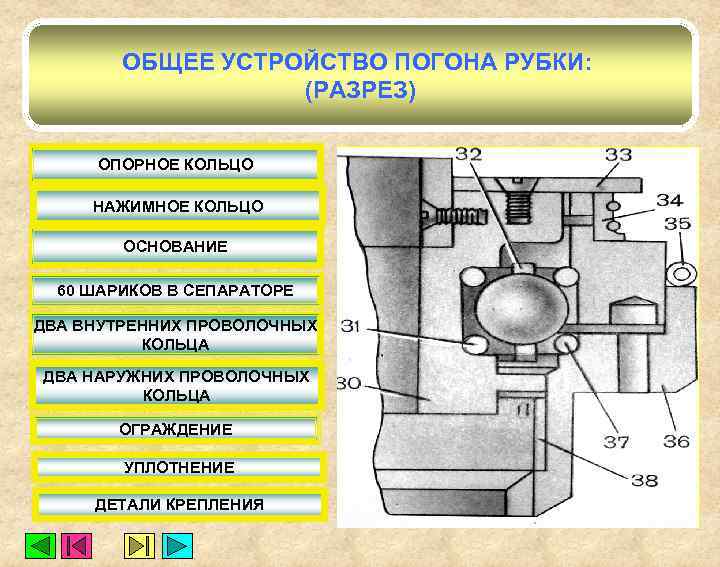

ОБЩЕЕ УСТРОЙСТВО ПОГОНА РУБКИ: (РАЗРЕЗ) ОПОРНОЕ КОЛЬЦО НАЖИМНОЕ КОЛЬЦО ОСНОВАНИЕ 60 ШАРИКОВ В СЕПАРАТОРЕ ДВА ВНУТРЕННИХ ПРОВОЛОЧНЫХ КОЛЬЦА ДВА НАРУЖНИХ ПРОВОЛОЧНЫХ КОЛЬЦА ОГРАЖДЕНИЕ УПЛОТНЕНИЕ ДЕТАЛИ КРЕПЛЕНИЯ

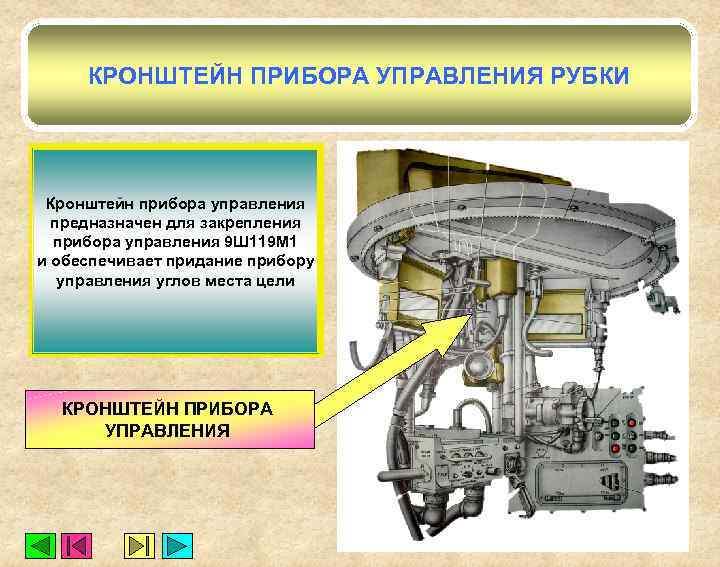

КРОНШТЕЙН ПРИБОРА УПРАВЛЕНИЯ РУБКИ Кронштейн прибора управления предназначен для закрепления прибора управления 9 Ш 119 М 1 и обеспечивает придание прибору управления углов места цели КРОНШТЕЙН ПРИБОРА УПРАВЛЕНИЯ

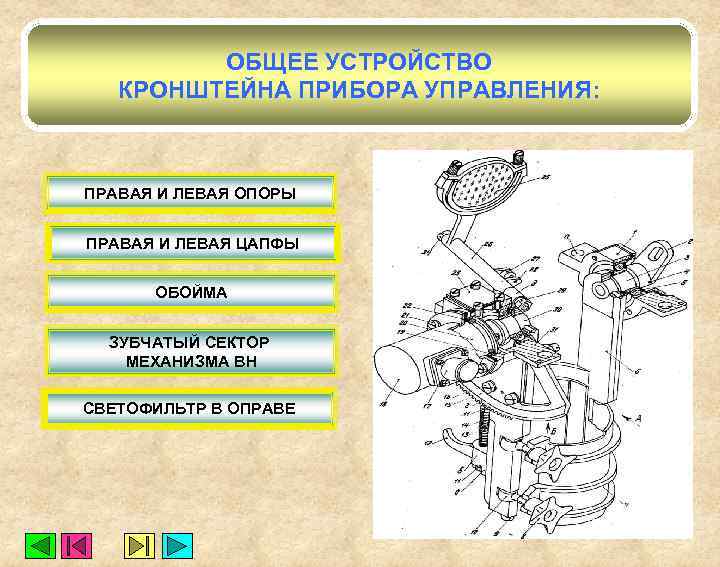

ОБЩЕЕ УСТРОЙСТВО КРОНШТЕЙНА ПРИБОРА УПРАВЛЕНИЯ: ПРАВАЯ И ЛЕВАЯ ОПОРЫ ПРАВАЯ И ЛЕВАЯ ЦАПФЫ ОБОЙМА ЗУБЧАТЫЙ СЕКТОР МЕХАНИЗМА ВН СВЕТОФИЛЬТР В ОПРАВЕ

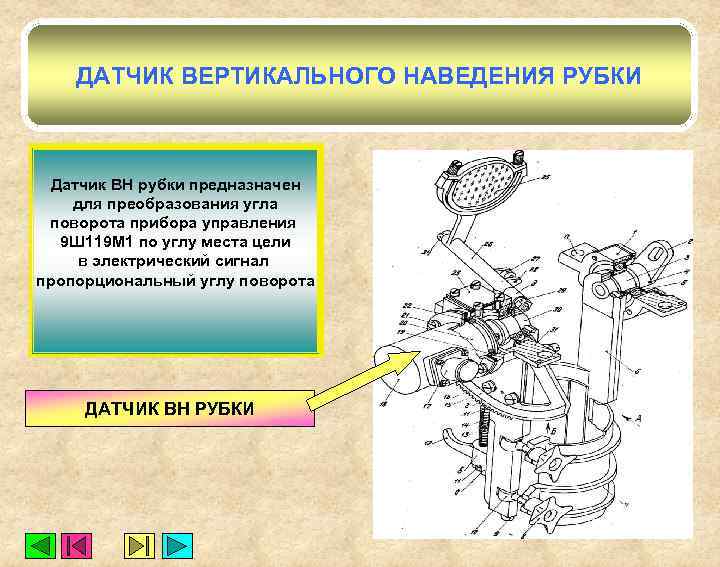

ДАТЧИК ВЕРТИКАЛЬНОГО НАВЕДЕНИЯ РУБКИ Датчик ВН рубки предназначен для преобразования угла поворота прибора управления 9 Ш 119 М 1 по углу места цели в электрический сигнал пропорциональный углу поворота ДАТЧИК ВН РУБКИ

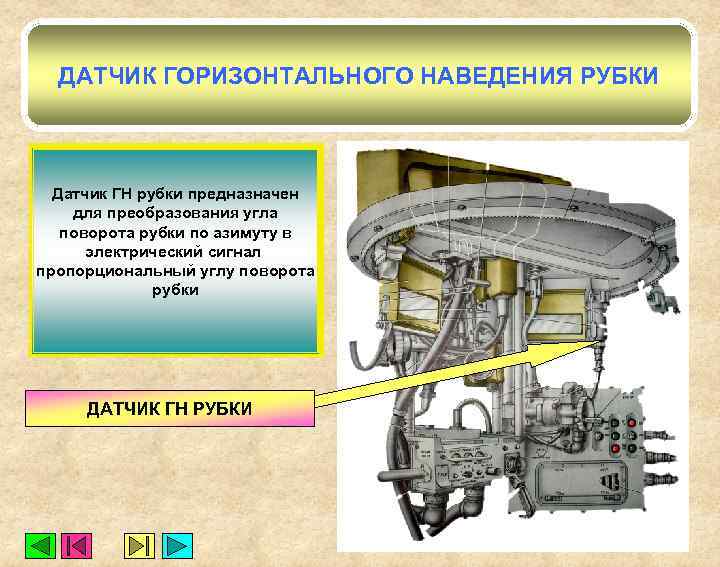

ДАТЧИК ГОРИЗОНТАЛЬНОГО НАВЕДЕНИЯ РУБКИ Датчик ГН рубки предназначен для преобразования угла поворота рубки по азимуту в электрический сигнал пропорциональный углу поворота рубки ДАТЧИК ГН РУБКИ
