Розробка новітніх літальних апаратів супроводжується насамперед зростанням числа та потужності приймачів електроенергії, а це все сприяє збільшенню потужностей систем електропостачання та підвищенню вимог, які пред‘являються до їх масових, експлуатаційно-технічних характеристик та якості виробленої електроенергії.
Якщо проаналізувати розвиток системи електропостачання в авіа будівництві то ми побачимо: на літаку Ту-154 стоять генератори типу ГТ-40 ПЧ 6 з потужністю 40 к. ВА. На літаку Ан-70 вже стоять генератори типу ГТ-90 НЖЧ 12 з потужністю 90 к. ВА. У найближчому майбутньому у зв’язку з появою нових систем бортового обладнання ПС встановлена потужність СЕП окремих літаків буде наближатися до 1 м. ВА.

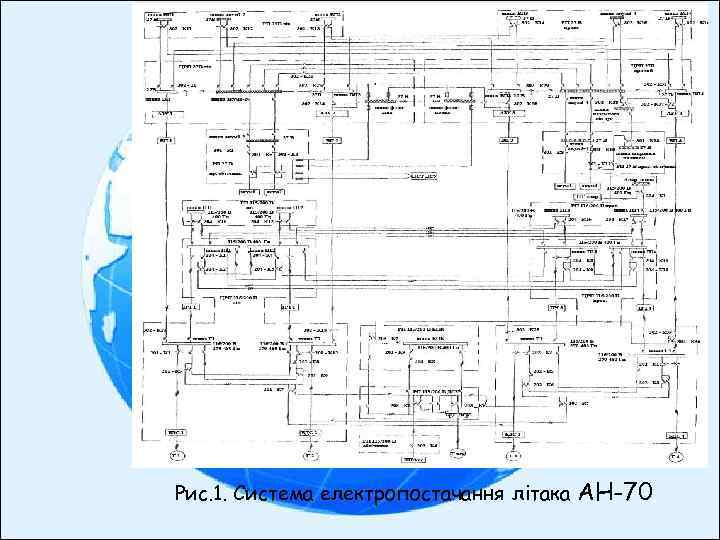

Рис. 1. Система електропостачання літака АН-70
Рис. 2. Структурна схема системи електропостачання літака АН-70
В якості прикладу розробки системи електроживлення змінного струму постійної частоти взято перетворювач с потужністю 15 к. ВА літака АН-70. Перетворювач ПТС-15 є елементом каналу змінного струму постійної частоти. Електрична схема перетворювача ПТС-15 зображена на рис. 3.

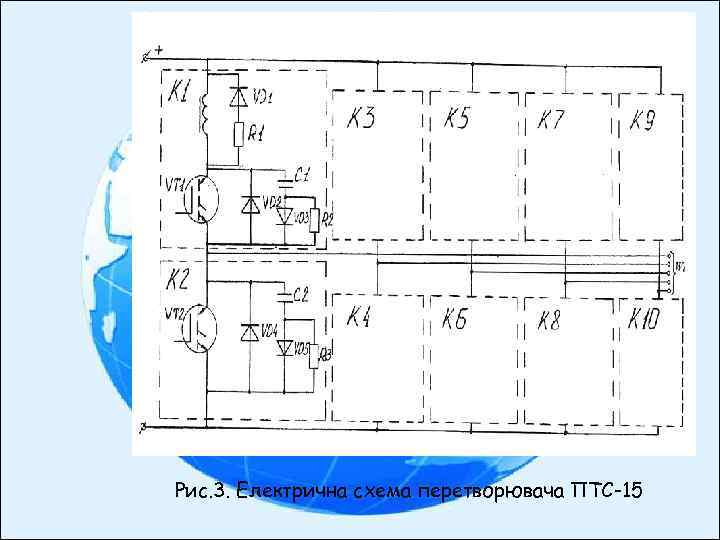

Рис. 3. Електрична схема перетворювача ПТС-15
В даному дипломному проекті розроблено та розраховано статичний перетворювач ПТС-20 з потужністю 20 к. ВА на канал. В основу розробленого перетворювача покладена типова схема яка виконана на базі перетворювача з ланкою постійного струму і багатофазного мостового транзисторного інвертора. Принципова електрична схема трансформатора з обертаючим магнітним полем перетворювача ПТС-20 представлена на рис. 4.

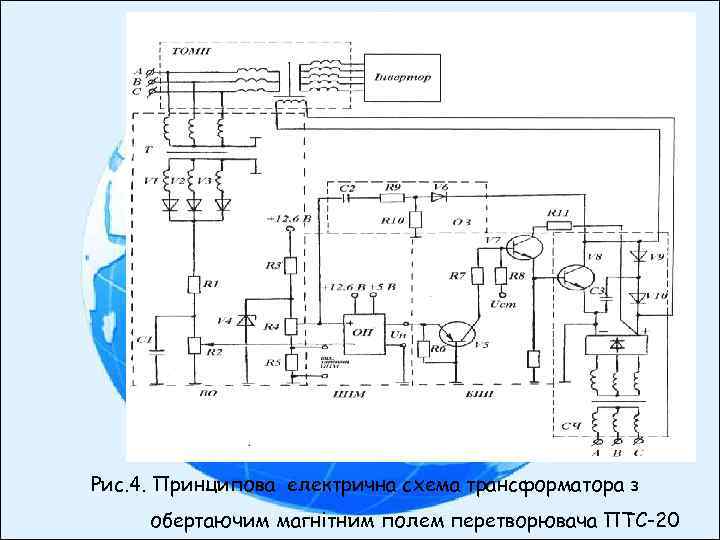

Рис. 4. Принципова електрична схема трансформатора з обертаючим магнітним полем перетворювача ПТС-20
Достатньо ефективне вентиляторне охолодження трансформатора дозволяє збільшити потужність яку він зможе віддавати за рахунок більш високої допустимої густини струму в його обмотках і суттєво зменшити його удільну масу. Конструктивний вигляд перетворювача ПТС -20 зображено на рис. 5.

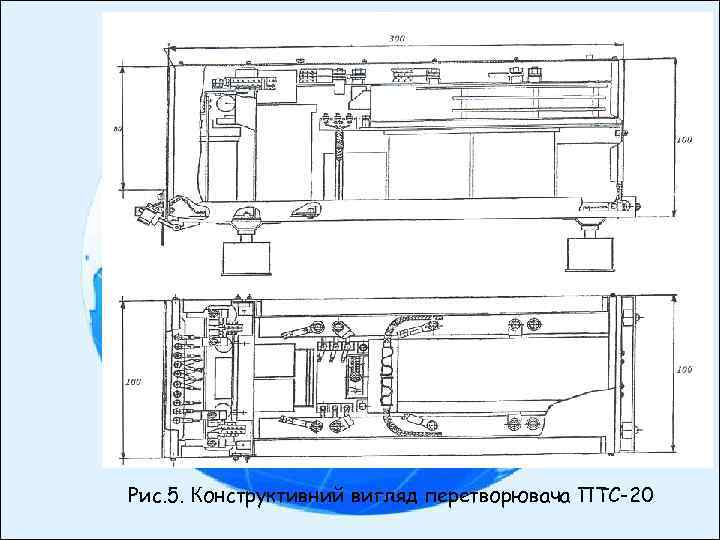

Рис. 5. Конструктивний вигляд перетворювача ПТС-20
В Дипломному проекті проведений аналіз надійності розроблюваної СЕП змінного струму постійної частоти зі статичним перетворювачем, потужністю 20 к. ВА на канал. Визначено сумарну інтенсивність відмов елементів системи електроживлення змінного струму постійної частоти.
Крім того у Дипломному проекті розглянута інструкція по експлуатації і технічному обслуговуванню. Також розглянуті питання з охорони праці та охорони навколишнього середовища.
