Розрахунок енергозабезпечення житлового будинку сонячними батареями Керівник Микитюк В. І. Студент Басов Микола
Мета роботи: • Розрахунок автономного електропостачання житлового будинку з використанням сонячних батарей.

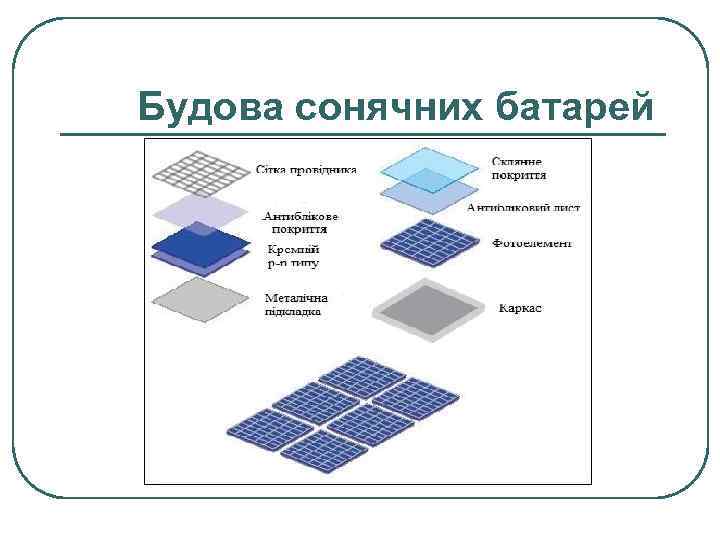

Будова сонячних батарей

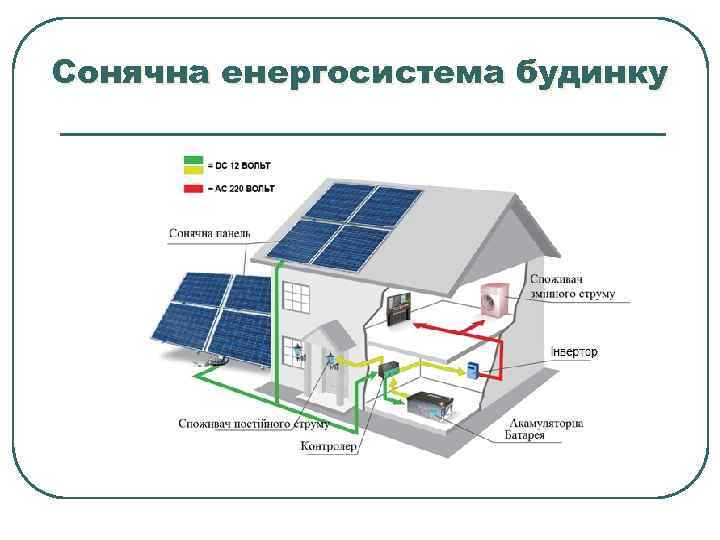

Сонячна енергосистема будинку

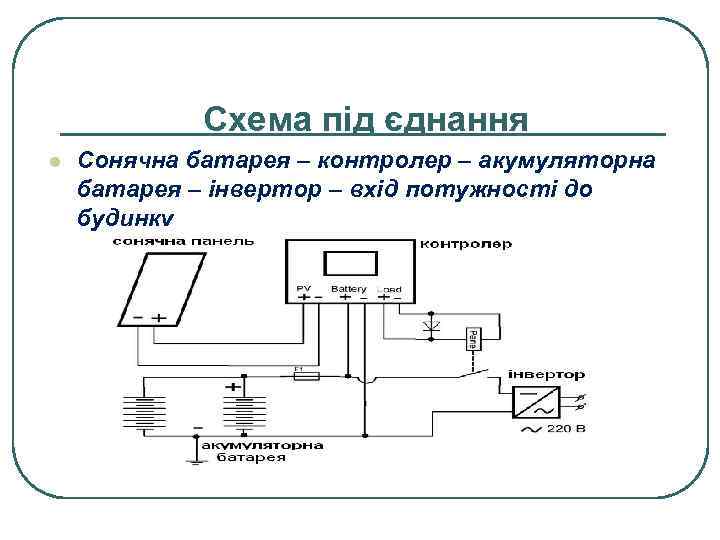

Схема під єднання l Сонячна батарея – контролер – акумуляторна батарея – інвертор – вхід потужності до будинку

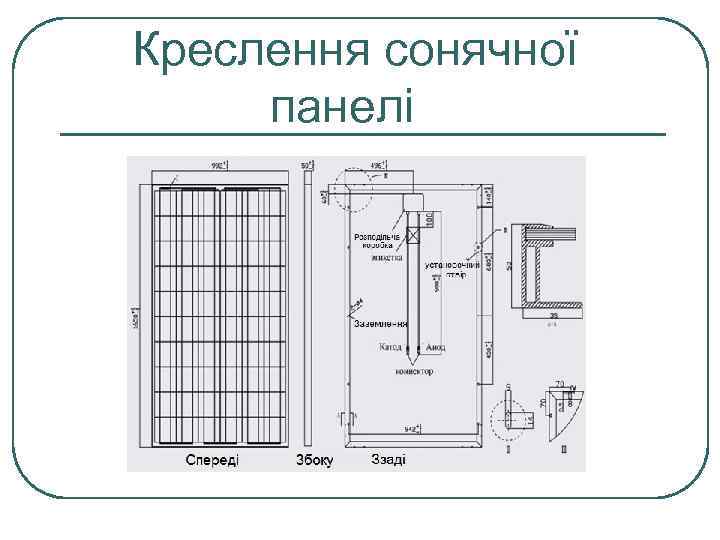

Креслення сонячної панелі

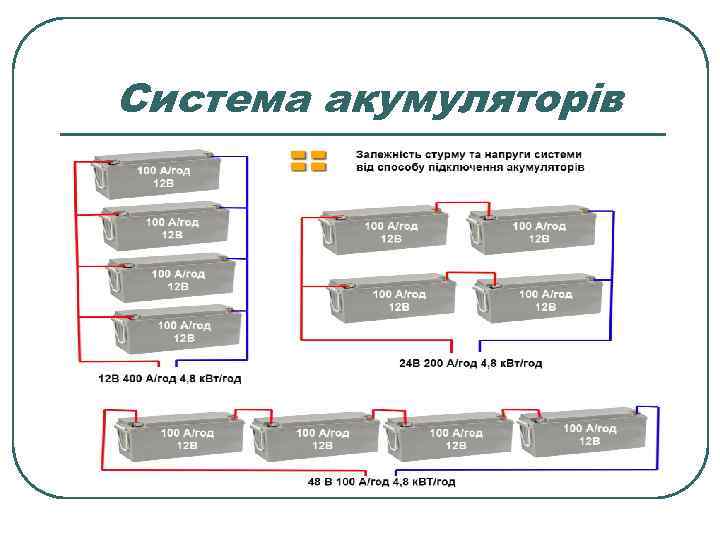

Система акумуляторів

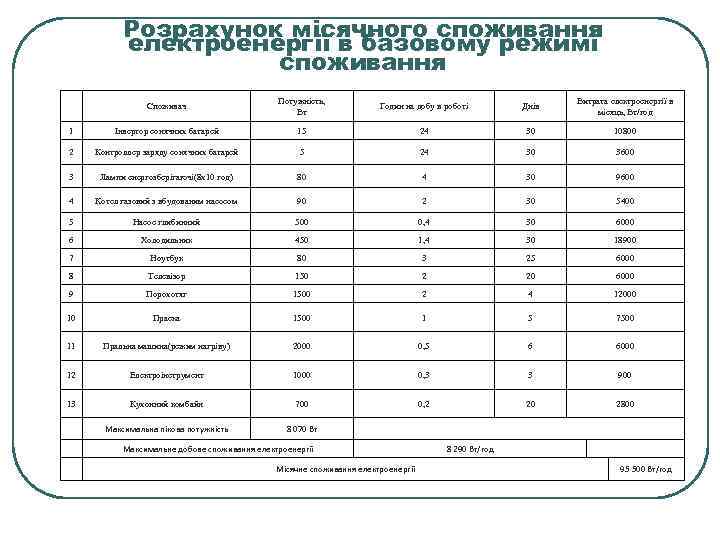

Розрахунок місячного споживання електроенергії в базовому режимі споживання Споживач Потужність, Вт Годин на добу в роботі Днів Витрата електроенергії в місяць, Вт/год 1 Інвертор сонячних батарей 15 24 30 10800 2 Контроллер заряду сонячних батарей 5 24 30 3600 3 Лампи енергозберігаючі(8 х10 год) 80 4 30 9600 4 Котел газовий з вбудованим насосом 90 2 30 5400 5 Насос глибинний 500 0, 4 30 6000 6 Холодильник 450 1, 4 30 18900 7 Ноутбук 80 3 25 6000 8 Телевізор 150 2 20 6000 9 Порохотяг 1500 2 4 12000 10 Праска 1500 1 5 7500 11 Пральна машина(режим нагріву) 2000 0, 5 6 6000 12 Електроінструмент 1000 0, 3 3 900 13 Кухонний комбайн 700 0, 2 20 2800 Максимальна пікова потужність 8 070 Вт Максимальне добове споживання електроенергії Місячне споживання електроенергії 8 290 Вт/год 95 500 Вт/год

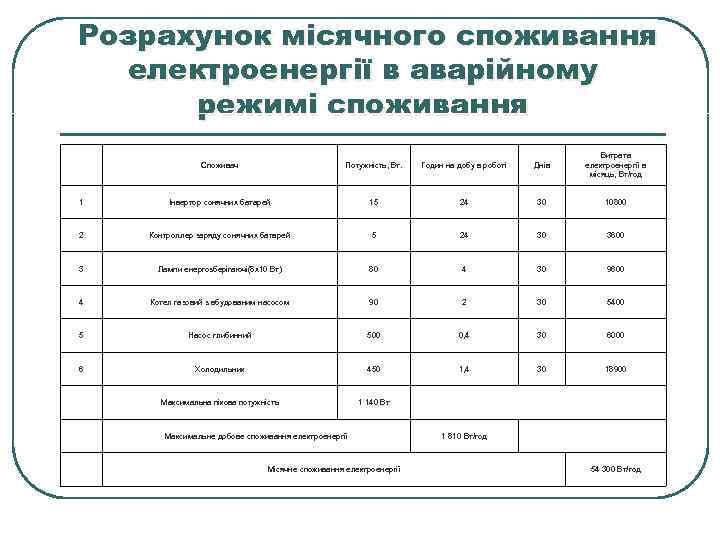

Розрахунок місячного споживання електроенергії в аварійному режимі споживання Споживач Потужність, Вт. Годин на добу в роботі Днів Витрата електроенергії в місяць, Вт/год 1 Інвертор сонячних батарей 15 24 30 10800 2 Контроллер заряду сонячних батарей 5 24 30 3600 3 Лампи енергозберігаючі(8 х10 Вт) 80 4 30 9600 4 Котел газовий з вбудованим насосом 90 2 30 5400 5 Насос глибинний 500 0, 4 30 6000 6 Холодильник 450 1, 4 30 18900 Максимальна пікова потужність 1 140 Вт Максимальне добове споживання електроенергії Місячне споживання електроенергії 1 810 Вт/год 54 300 Вт/год

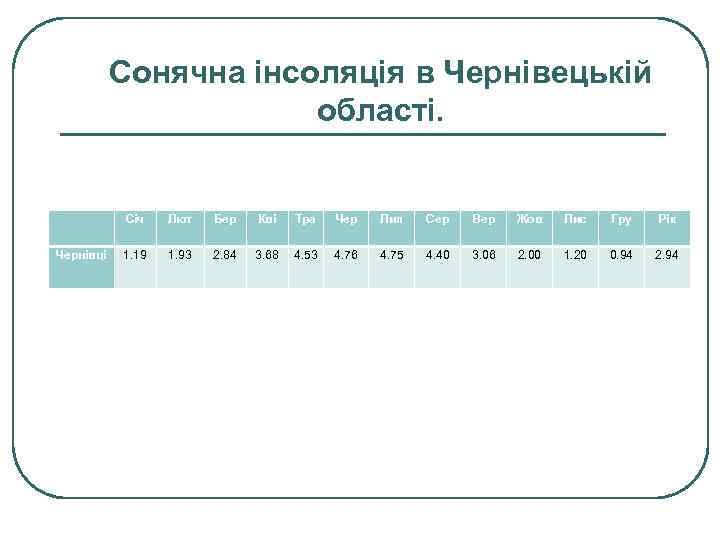

Сонячна інсоляція в Чернівецькій області. Січ Лют Бер Кві Тра Чер Лип Сер Вер Жов Лис Гру Рік Чернівці 1. 19 1. 93 2. 84 3. 68 4. 53 4. 76 4. 75 4. 40 3. 06 2. 00 1. 20 0. 94 2. 94

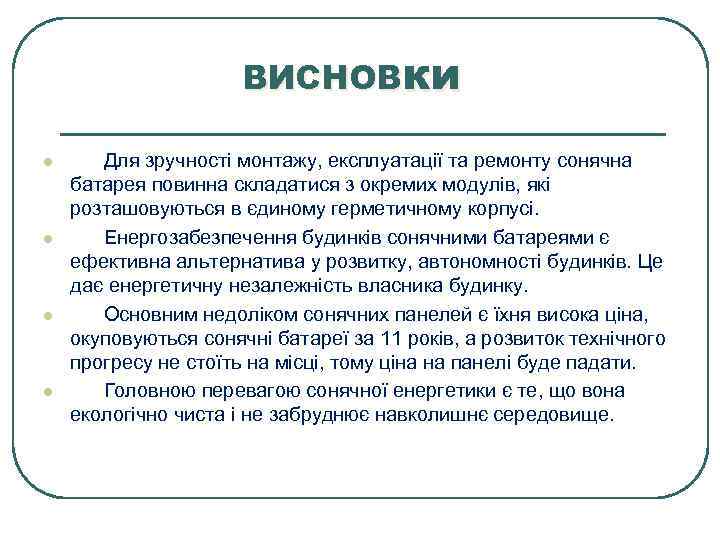

ВИСНОВки l l Для зручності монтажу, експлуатації та ремонту сонячна батарея повинна складатися з окремих модулів, які розташовуються в єдиному герметичному корпусі. Енергозабезпечення будинків сонячними батареями є ефективна альтернатива у розвитку, автономності будинків. Це дає енергетичну незалежність власника будинку. Основним недоліком сонячних панелей є їхня висока ціна, окуповуються сонячні батареї за 11 років, а розвиток технічного прогресу не стоїть на місці, тому ціна на панелі буде падати. Головною перевагою сонячної енергетики є те, що вона екологічно чиста і не забруднює навколишнє середовище.
ДЯКУЮ ЗА УВАГУ!!
