Routers IP Bexen Campos Christian Schlageter Pablo Gonzalez

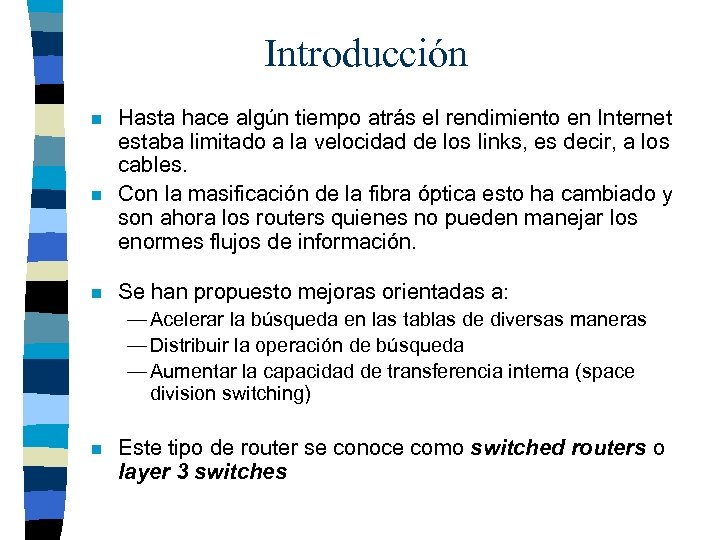

Introducción n Hasta hace algún tiempo atrás el rendimiento en Internet estaba limitado a la velocidad de los links, es decir, a los cables. Con la masificación de la fibra óptica esto ha cambiado y son ahora los routers quienes no pueden manejar los enormes flujos de información. Se han propuesto mejoras orientadas a: — Acelerar la búsqueda en las tablas de diversas maneras — Distribuir la operación de búsqueda — Aumentar la capacidad de transferencia interna (space division switching) n Este tipo de router se conoce como switched routers o layer 3 switches

Un router tradicional Routing processor n Main forwarding engine Line card Packet switching fabric Line card n Line card Cuenta con varias interfaces de red (line cards) a donde llegan los paquetes. n Los paquetes son dirigidos al procesador central quien calcula la ruta y los devuelve a las LC Esta forma de operar es altamente centralizada y la causa de que un router tradicional no pueda ser más eficiente

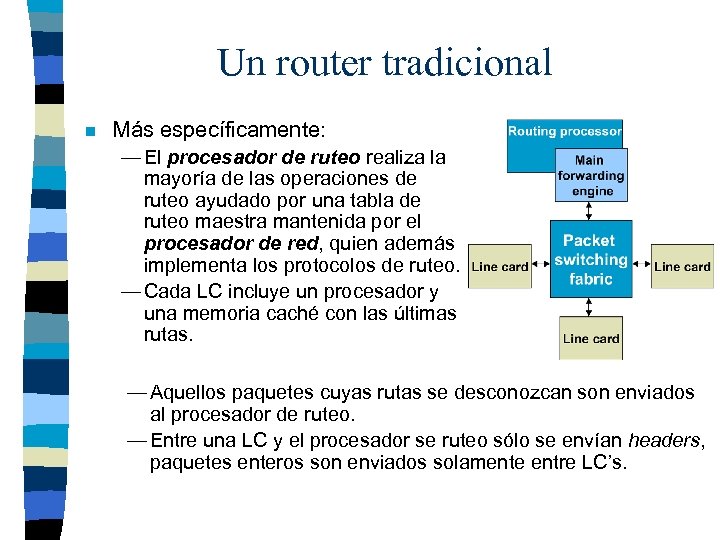

Un router tradicional n Más específicamente: — El procesador de ruteo realiza la mayoría de las operaciones de ruteo ayudado por una tabla de ruteo maestra mantenida por el procesador de red, quien además implementa los protocolos de ruteo. — Cada LC incluye un procesador y una memoria caché con las últimas rutas. — Aquellos paquetes cuyas rutas se desconozcan son enviados al procesador de ruteo. — Entre una LC y el procesador se ruteo sólo se envían headers, paquetes enteros son enviados solamente entre LC’s.

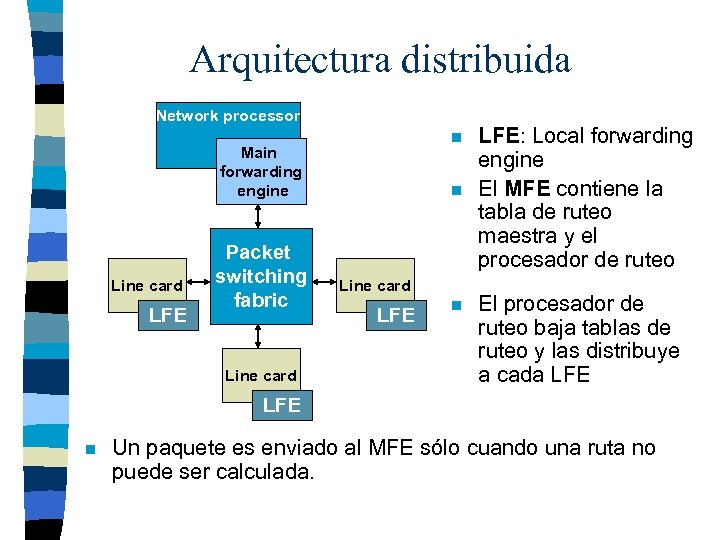

Arquitectura distribuida Network processor n Main forwarding engine Line card LFE Packet switching fabric Line card n Line card LFE n LFE: Local forwarding engine El MFE contiene la tabla de ruteo maestra y el procesador de ruteo El procesador de ruteo baja tablas de ruteo y las distribuye a cada LFE n Un paquete es enviado al MFE sólo cuando una ruta no puede ser calculada.

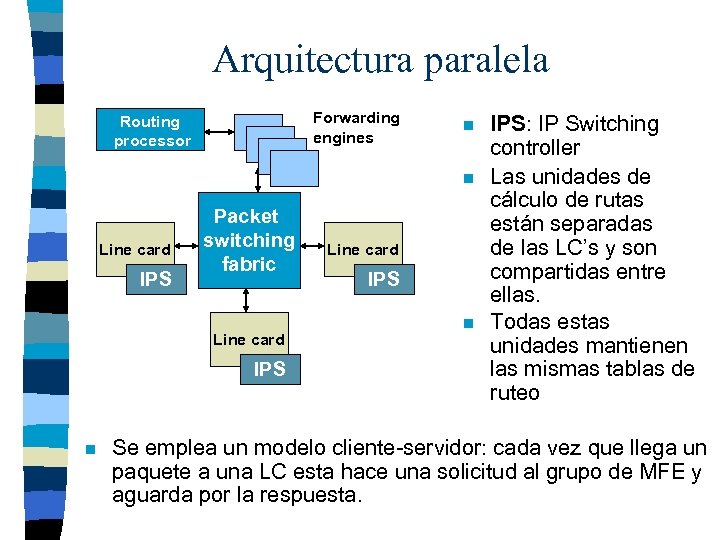

Arquitectura paralela Forwarding engines Routing processor n n Line card IPS Packet switching fabric Line card IPS n IPS: IP Switching controller Las unidades de cálculo de rutas están separadas de las LC’s y son compartidas entre ellas. Todas estas unidades mantienen las mismas tablas de ruteo Se emplea un modelo cliente-servidor: cada vez que llega un paquete a una LC esta hace una solicitud al grupo de MFE y aguarda por la respuesta.

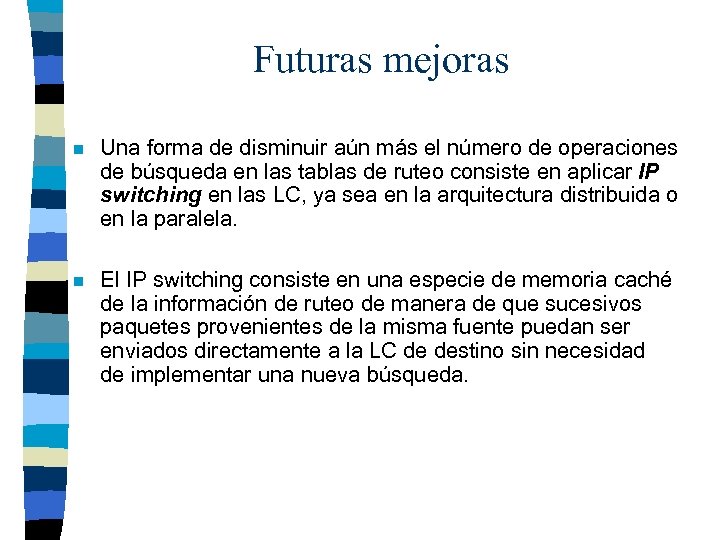

Futuras mejoras n Una forma de disminuir aún más el número de operaciones de búsqueda en las tablas de ruteo consiste en aplicar IP switching en las LC, ya sea en la arquitectura distribuida o en la paralela. n El IP switching consiste en una especie de memoria caché de la información de ruteo de manera de que sucesivos paquetes provenientes de la misma fuente puedan ser enviados directamente a la LC de destino sin necesidad de implementar una nueva búsqueda.

El costo de las mejoras n n n La pregunta central es: ¿Existe una buena relación precio v/s rendimiento? Se puede observar que el costo de las mejoras recae casi exclusivamente en los “forwarding engines” ya que en estas unidades recae la velocidad de procesamiento, siendo el número y la forma en que se ocupan, la diferencia entre distintas arquitecturas. El proceso de minimizar el costo del router se resuelve mediante técnicas numéricas y analíticas que escapan al alcance este curso.

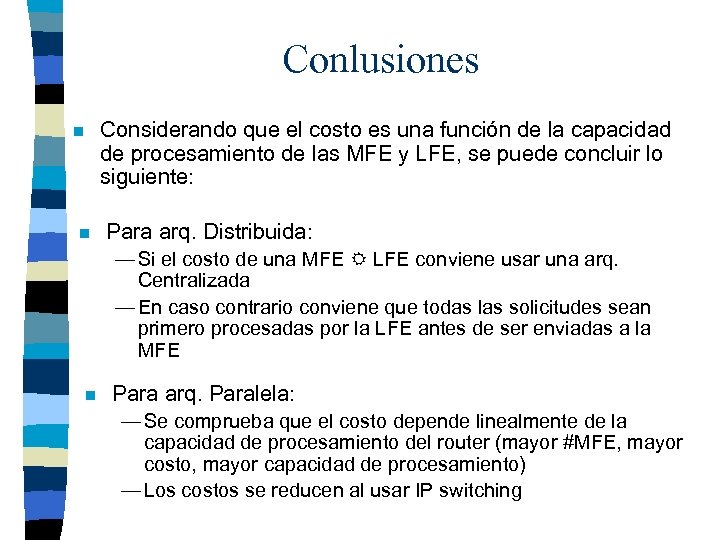

Conlusiones Considerando que el costo es una función de la capacidad de procesamiento de las MFE y LFE, se puede concluir lo siguiente: n n Para arq. Distribuida: — Si el costo de una MFE LFE conviene usar una arq. Centralizada — En caso contrario conviene que todas las solicitudes sean primero procesadas por la LFE antes de ser enviadas a la MFE n Para arq. Paralela: — Se comprueba que el costo depende linealmente de la capacidad de procesamiento del router (mayor #MFE, mayor costo, mayor capacidad de procesamiento) — Los costos se reducen al usar IP switching

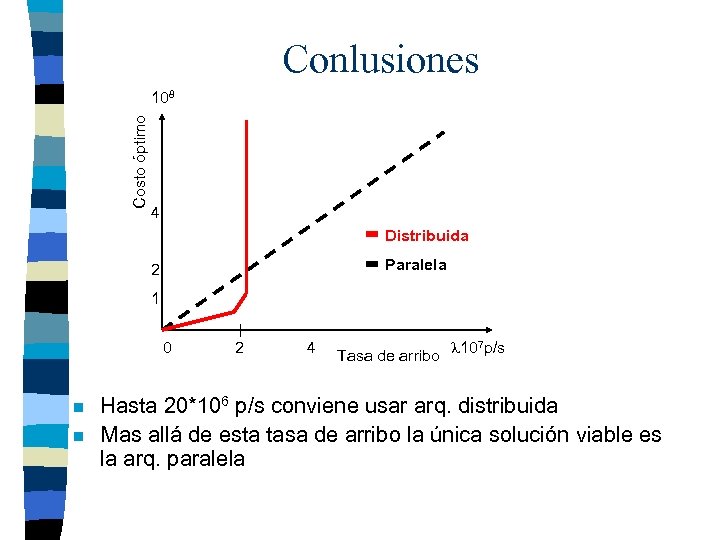

Conlusiones Costo óptimo 108 4 Distribuida Paralela 2 1 0 n n 2 4 Tasa de arribo 107 p/s Hasta 20*106 p/s conviene usar arq. distribuida Mas allá de esta tasa de arribo la única solución viable es la arq. paralela

Routers

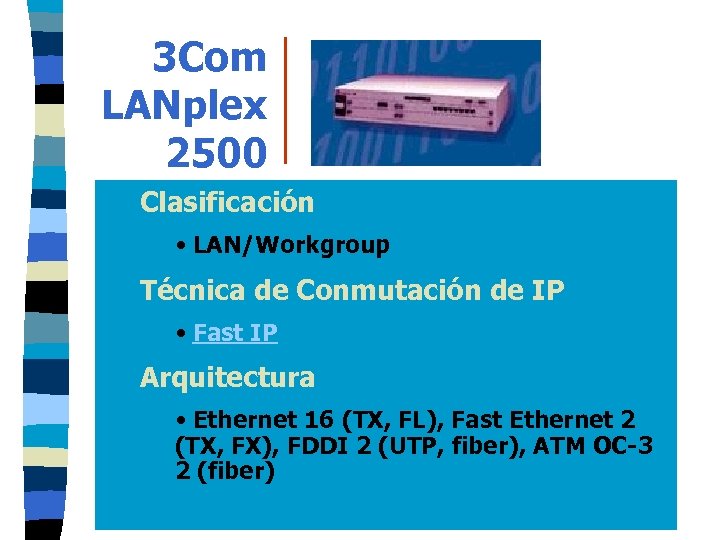

3 Com LANplex 2500 Clasificación • LAN/Workgroup Técnica de Conmutación de IP • Fast IP Arquitectura • Ethernet 16 (TX, FL), Fast Ethernet 2 (TX, FX), FDDI 2 (UTP, fiber), ATM OC-3 2 (fiber)

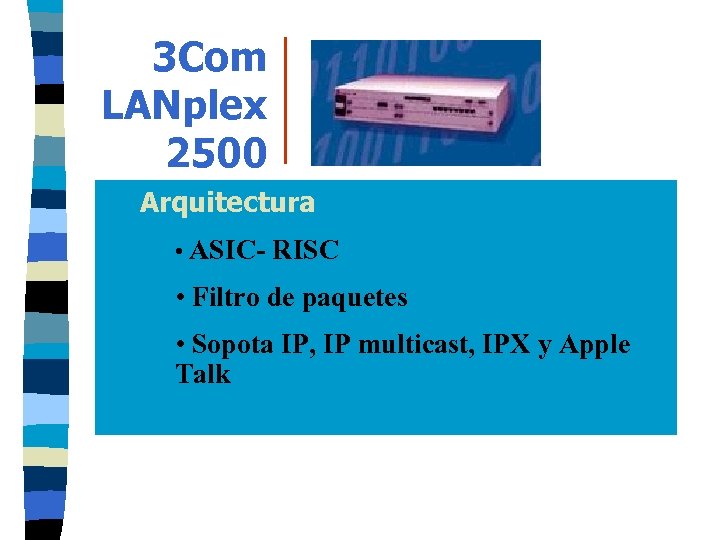

3 Com LANplex 2500 Arquitectura • ASIC- RISC • Filtro de paquetes • Sopota IP, IP multicast, IPX y Apple Talk

Cisco Serie 7500 Clasificación • LAN/Workgroup Técnica de Conmutación de IP • Tag Swiching de Cisco Arquitectura • Modelos con 5, 7 y 13 slots • Pueden ser utilizados con interfaces ethernet, fast-ethernet, token ring, FDDI y ATM

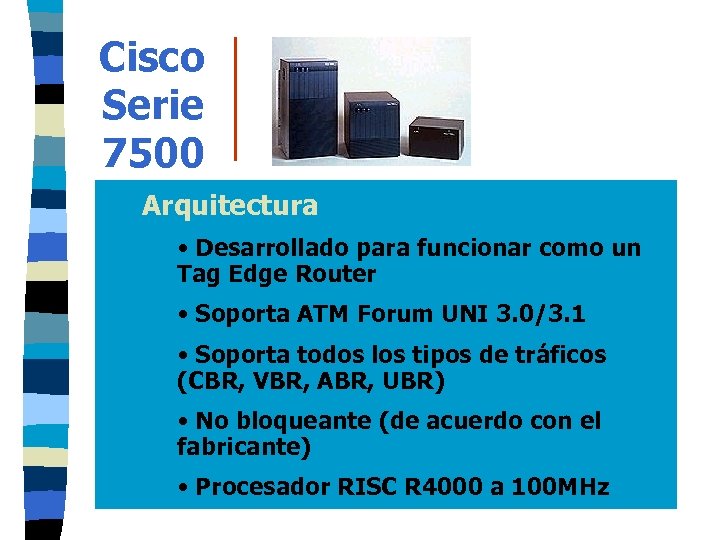

Cisco Serie 7500 Arquitectura • Desarrollado para funcionar como un Tag Edge Router • Soporta ATM Forum UNI 3. 0/3. 1 • Soporta todos los tipos de tráficos (CBR, VBR, ABR, UBR) • No bloqueante (de acuerdo con el fabricante) • Procesador RISC R 4000 a 100 MHz

Cisco Serie 7500 Capacidad • Capacidad de conmutación de 1, 066 Gbps (7505) y 2132 Gbps (7507 y 7513) Tolerancia a fallas • Redundancia de fuentes de alimentación con balance de cargas • Redundancia de procesador • Hot-Swappability de dos módulos de sistema y fuente de alimentación

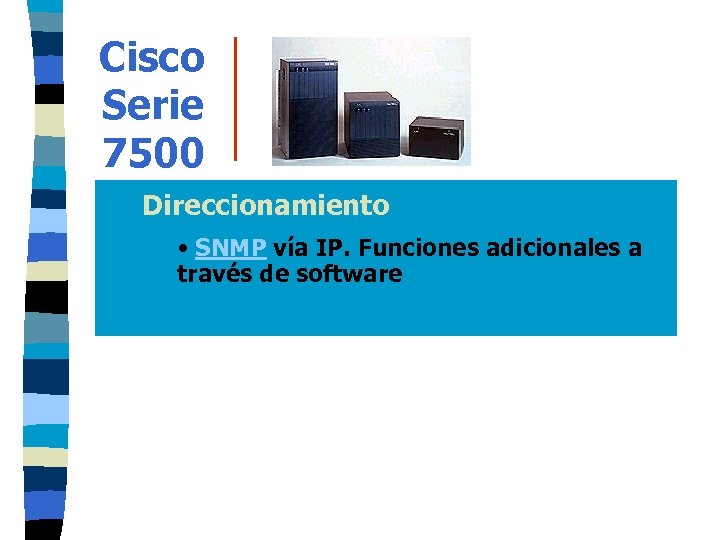

Cisco Serie 7500 Direccionamiento • SNMP vía IP. Funciones adicionales a través de software

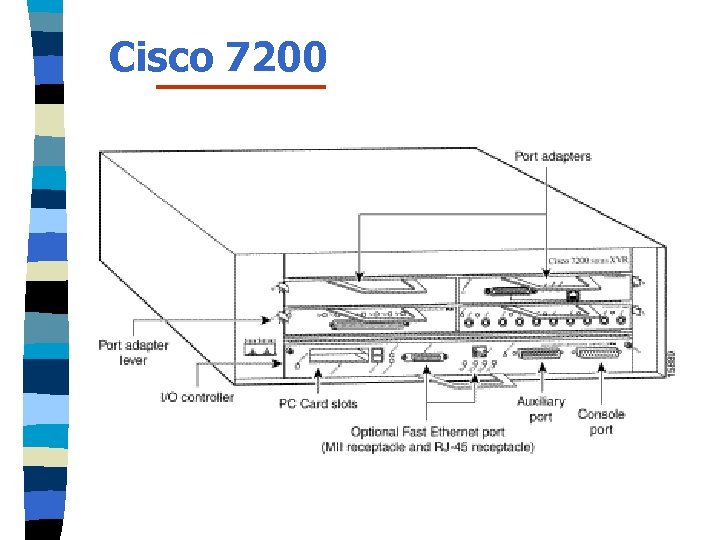

Cisco 7200

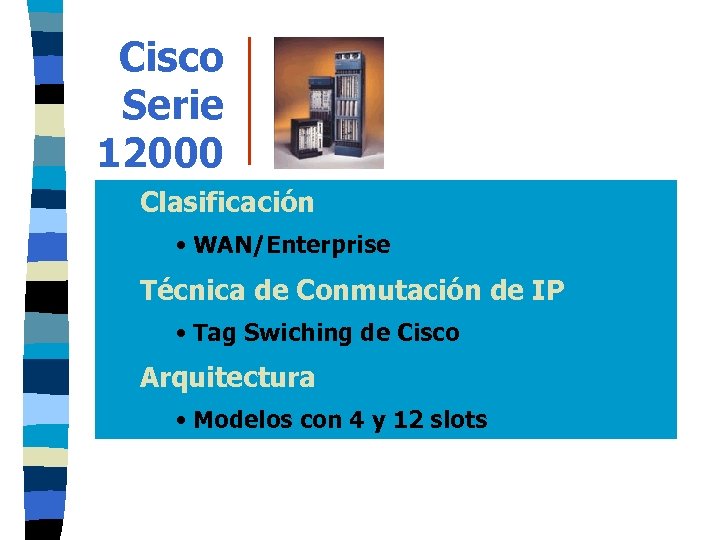

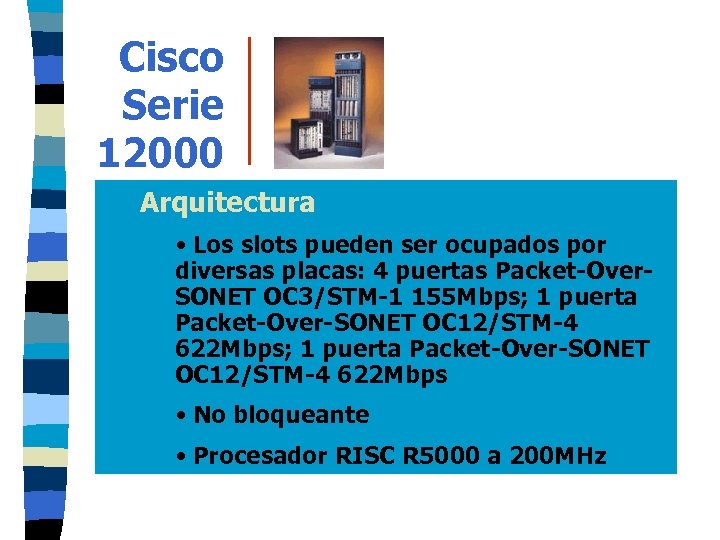

Cisco Serie 12000 Clasificación • WAN/Enterprise Técnica de Conmutación de IP • Tag Swiching de Cisco Arquitectura • Modelos con 4 y 12 slots

Cisco Serie 12000 Arquitectura • Los slots pueden ser ocupados por diversas placas: 4 puertas Packet-Over. SONET OC 3/STM-1 155 Mbps; 1 puerta Packet-Over-SONET OC 12/STM-4 622 Mbps • No bloqueante • Procesador RISC R 5000 a 200 MHz

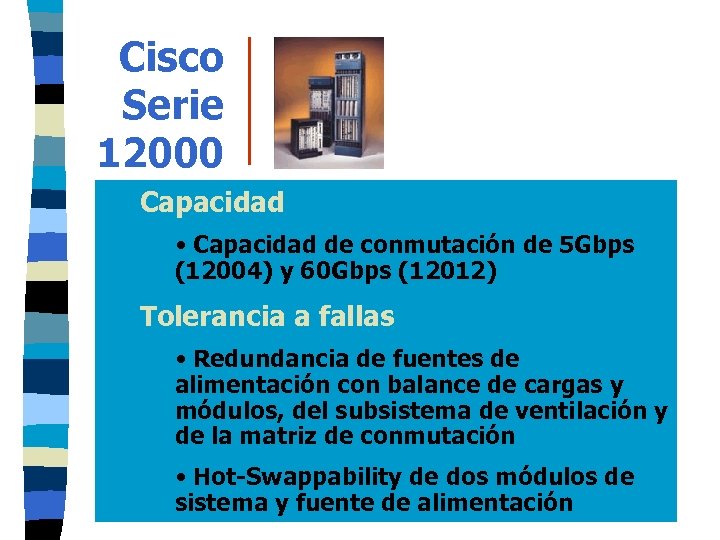

Cisco Serie 12000 Capacidad • Capacidad de conmutación de 5 Gbps (12004) y 60 Gbps (12012) Tolerancia a fallas • Redundancia de fuentes de alimentación con balance de cargas y módulos, del subsistema de ventilación y de la matriz de conmutación • Hot-Swappability de dos módulos de sistema y fuente de alimentación

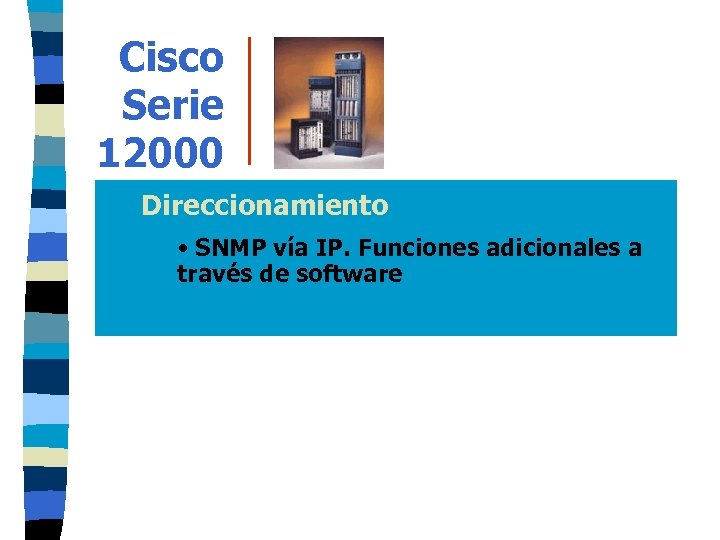

Cisco Serie 12000 Direccionamiento • SNMP vía IP. Funciones adicionales a través de software

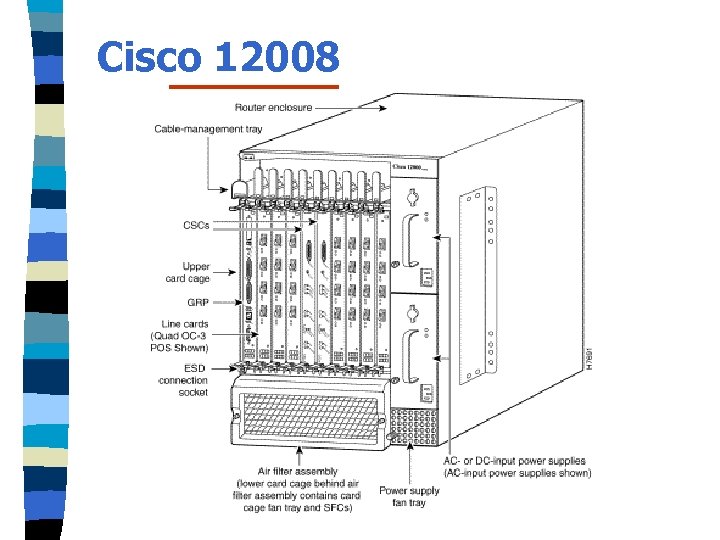

Cisco 12008

EL FIN

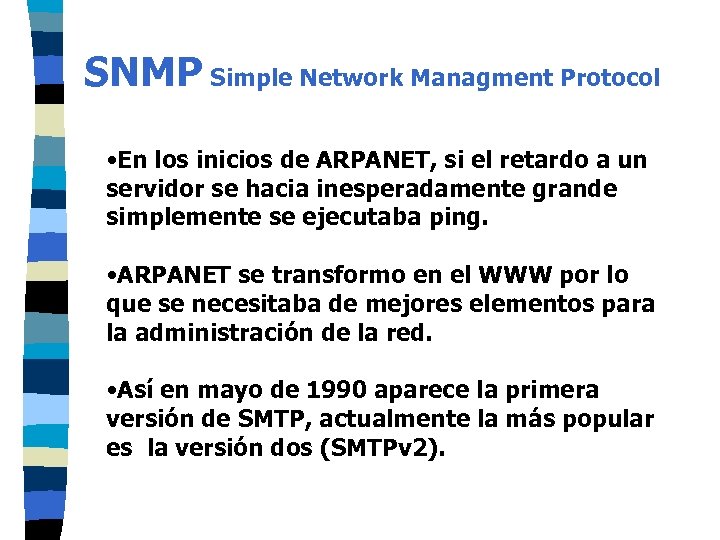

SNMP Simple Network Managment Protocol • En los inicios de ARPANET, si el retardo a un servidor se hacia inesperadamente grande simplemente se ejecutaba ping. • ARPANET se transformo en el WWW por lo que se necesitaba de mejores elementos para la administración de la red. • Así en mayo de 1990 aparece la primera versión de SMTP, actualmente la más popular es la versión dos (SMTPv 2).

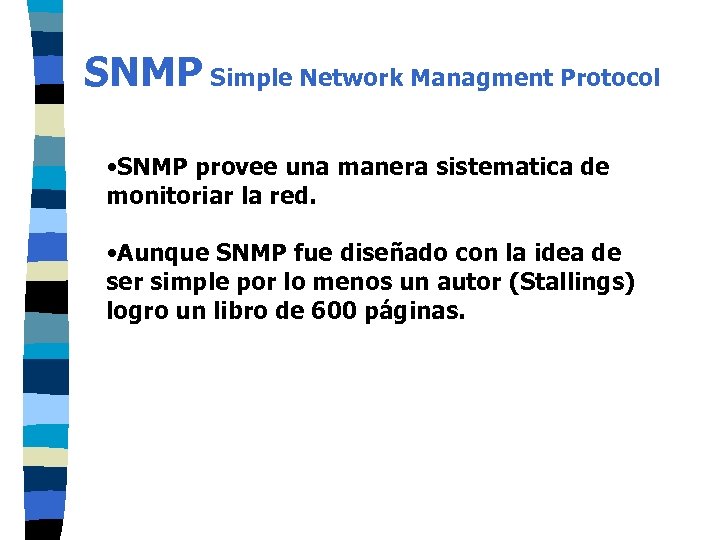

SNMP Simple Network Managment Protocol • SNMP provee una manera sistematica de monitoriar la red. • Aunque SNMP fue diseñado con la idea de ser simple por lo menos un autor (Stallings) logro un libro de 600 páginas.

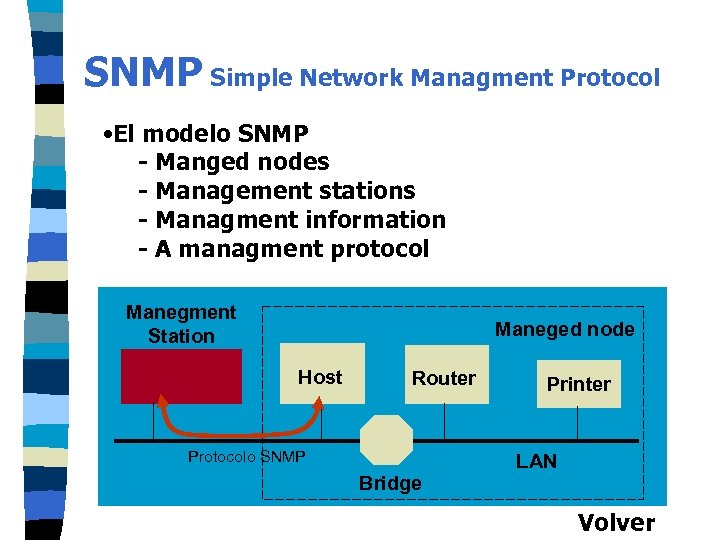

SNMP Simple Network Managment Protocol • El modelo SNMP - Manged nodes - Management stations - Managment information - A managment protocol Manegment Station Maneged node Host Router Protocolo SNMP Bridge Printer LAN Volver

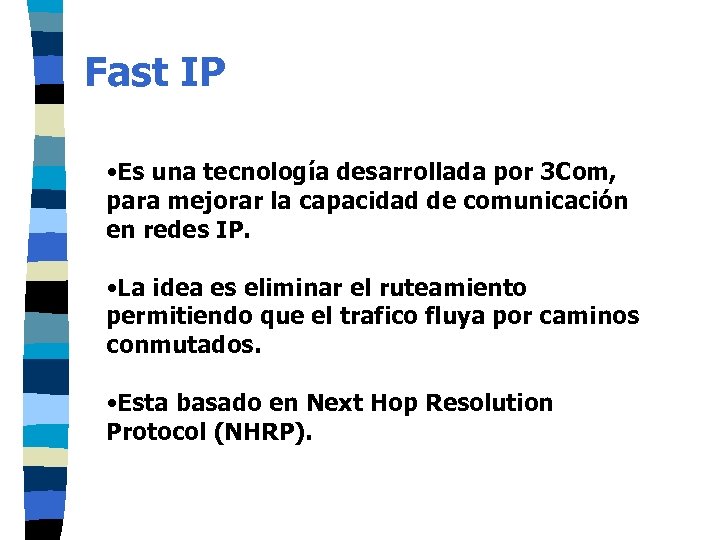

Fast IP • Es una tecnología desarrollada por 3 Com, para mejorar la capacidad de comunicación en redes IP. • La idea es eliminar el ruteamiento permitiendo que el trafico fluya por caminos conmutados. • Esta basado en Next Hop Resolution Protocol (NHRP).

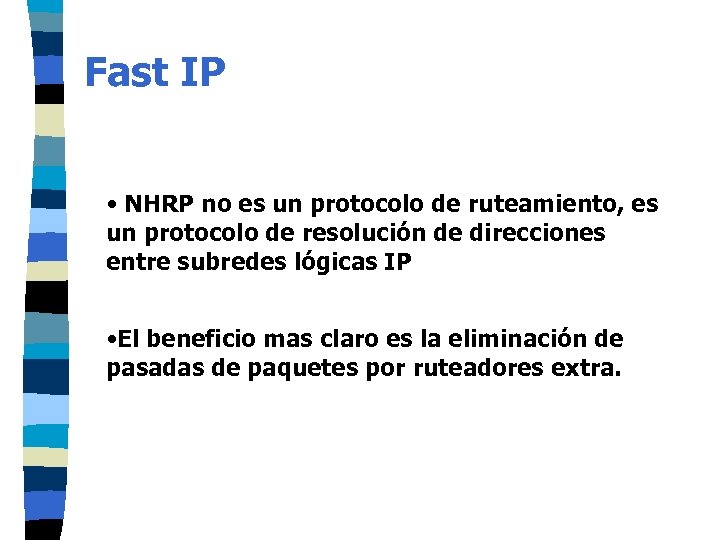

Fast IP • NHRP no es un protocolo de ruteamiento, es un protocolo de resolución de direcciones entre subredes lógicas IP • El beneficio mas claro es la eliminación de pasadas de paquetes por ruteadores extra.

Fast IP • Funcionamiento de Fast-IP. Solicitud NHRP Conmutador X Estación B Estación A Router Conmutador Y Respuesta NHRP Volver

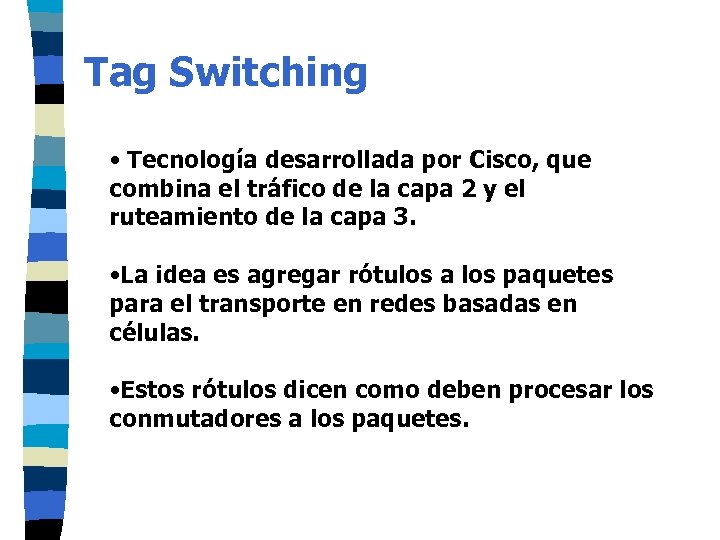

Tag Switching • Tecnología desarrollada por Cisco, que combina el tráfico de la capa 2 y el ruteamiento de la capa 3. • La idea es agregar rótulos a los paquetes para el transporte en redes basadas en células. • Estos rótulos dicen como deben procesar los conmutadores a los paquetes.

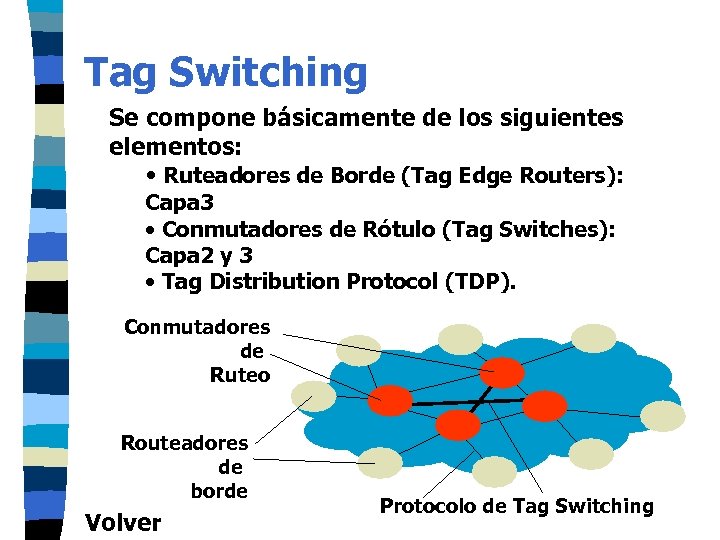

Tag Switching Se compone básicamente de los siguientes elementos: • Ruteadores de Borde (Tag Edge Routers): Capa 3 • Conmutadores de Rótulo (Tag Switches): Capa 2 y 3 • Tag Distribution Protocol (TDP). Conmutadores de Ruteo Routeadores de borde Volver Protocolo de Tag Switching
