Ростовский государственный строительный университет КЛАССИФИКАЦИЯ АВТОМАТИЧЕСКИХ УСТАНОВОК ПОЖАРОТУШЕНИЯ

Ростовский государственный строительный университет КЛАССИФИКАЦИЯ АВТОМАТИЧЕСКИХ УСТАНОВОК ПОЖАРОТУШЕНИЯ Ст. гр. ПЗ-318 Резван Д. А. К. т. н. доц. Трушкова Е. А. Ростов-на-Дону 2014 г.

1 Пожарная безопасность 2 Виды АУП 3 Преимущества и недостатки АУП 4 Применение и перспективы 2

3

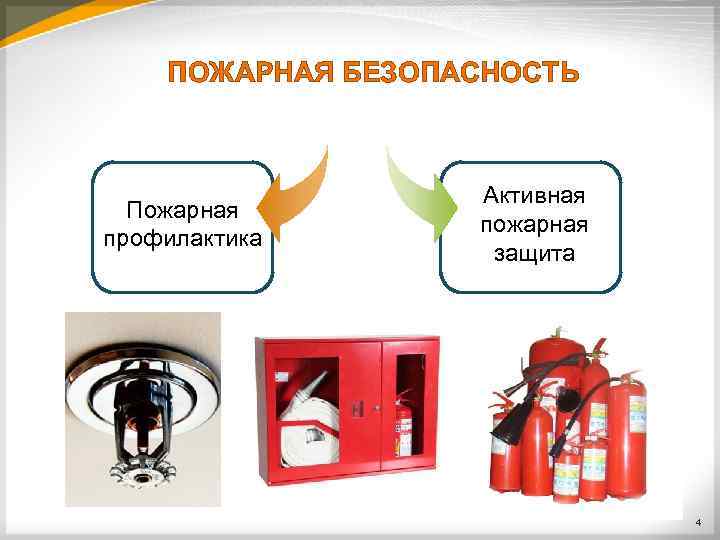

ПОЖАРНАЯ БЕЗОПАСНОСТЬ Пожарная профилактика Активная пожарная защита 4

ПРИЧИНЫ ПОЖАРОВ НА ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ Нарушение технологического режима 33% Неисправность электрооборудования 16 % Плохая подготовка к ремонту оборудования 13%. Самовозгорание промасленной ветоши и других материалов 10% 5

АВТОМАТИЧЕСКИЕ УСТАНОВКИ ПОЖАРОТУШЕНИЯ 6

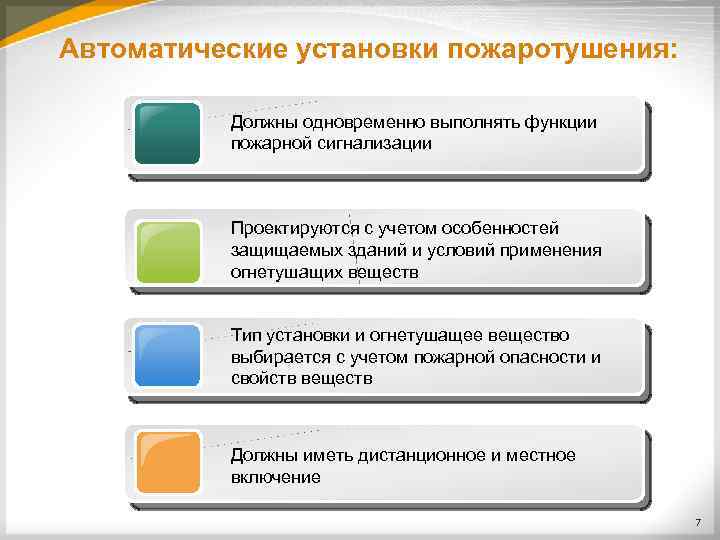

Автоматические установки пожаротушения: Должны одновременно выполнять функции пожарной сигнализации Проектируются с учетом особенностей защищаемых зданий и условий применения огнетушащих веществ Тип установки и огнетушащее вещество выбирается с учетом пожарной опасности и свойств веществ Должны иметь дистанционное и местное включение 7

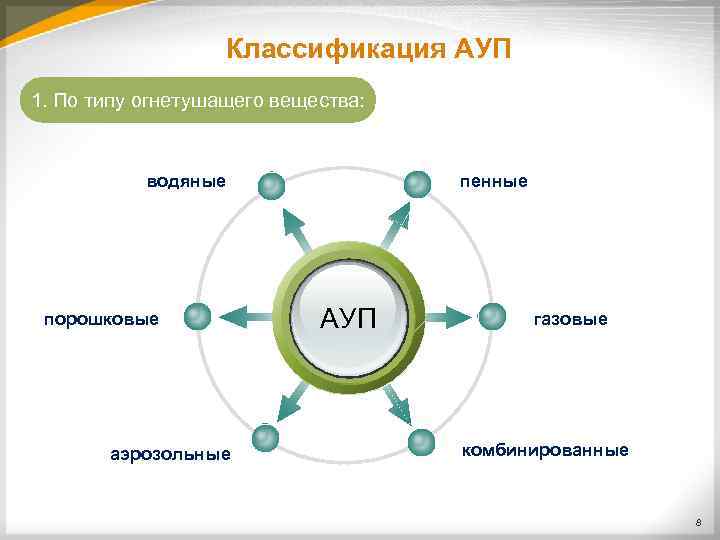

Классификация АУП 1. По типу огнетушащего вещества: водяные порошковые аэрозольные пенные АУП газовые комбинированные 8

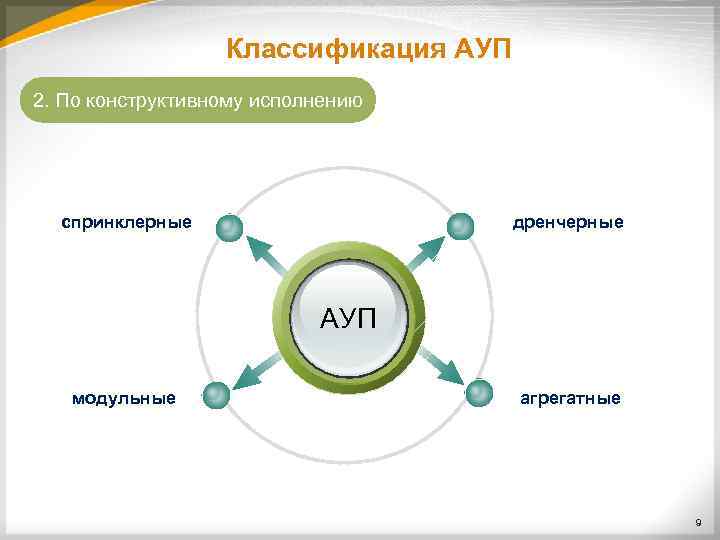

Классификация АУП 2. По конструктивному исполнению спринклерные дренчерные АУП модульные агрегатные 9

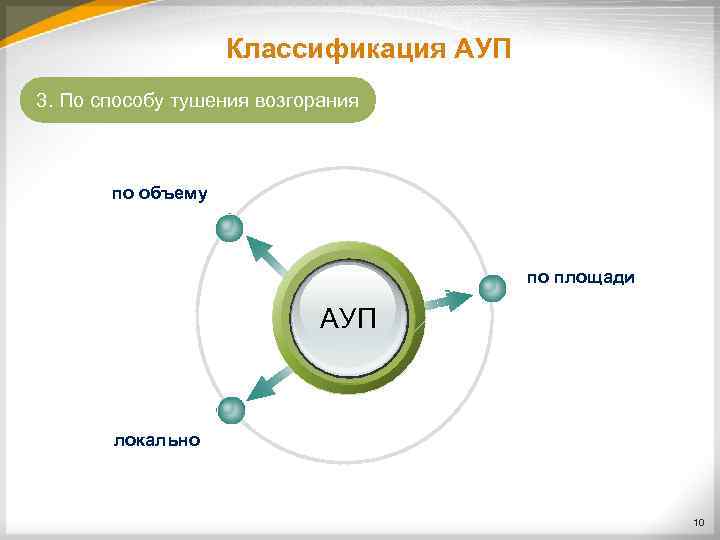

Классификация АУП 3. По способу тушения возгорания по объему по площади АУП локально 10

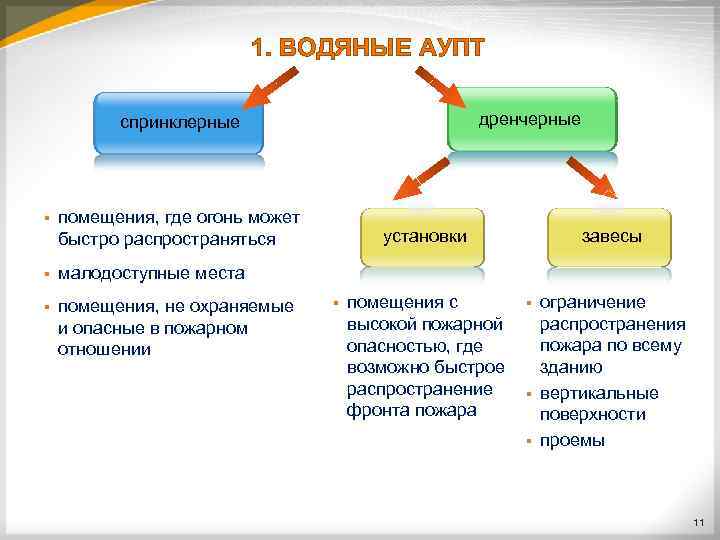

1. ВОДЯНЫЕ АУПТ дренчерные спринклерные § помещения, где огонь может быстро распространяться § малодоступные места § помещения, не охраняемые и опасные в пожарном отношении завесы установки § помещения с высокой пожарной опасностью, где возможно быстрое распространение фронта пожара ограничение распространения пожара по всему зданию § вертикальные поверхности § проемы § 11

1. ВОДЯНЫЕ АУПТ Спринклерные системы Схема спринклерной АУП Спринклер 1 – спринклер; 2 – распределительный трубопровод; 3 – контрольно сигналь ный клапан; 4 – гидропневматический бак; 5 – насос; 6 – питание от водопроводной сети 12

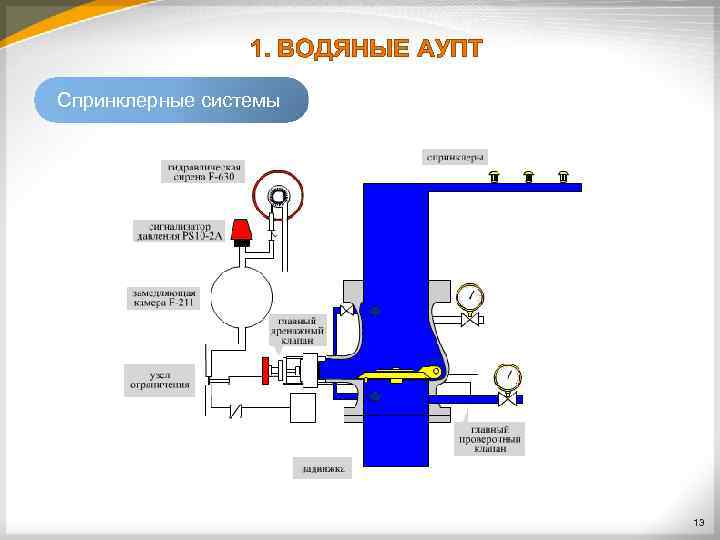

1. ВОДЯНЫЕ АУПТ Спринклерные системы 13

1. ВОДЯНЫЕ АУПТ Дренчерные системы Дренчерные установки воздушная система Дренчерные завесы: заливная система 1 – специальный дренчер; 2 – ширина проема; 3 – реле потока; 4 – клапан; 5 – кран; 6 – прибор управления; 7 – кнопка дистанционного пуска 14

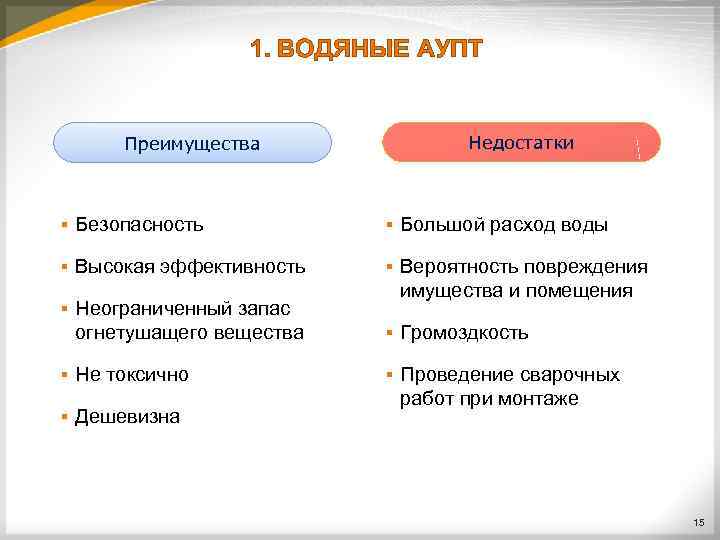

1. ВОДЯНЫЕ АУПТ Недостатки Преимущества § Безопасность § Большой расход воды § Высокая эффективность § § Неограниченный запас огнетушащего вещества Вероятность повреждения имущества и помещения § Громоздкость § Не токсично § § Дешевизна Проведение сварочных работ при монтаже 15

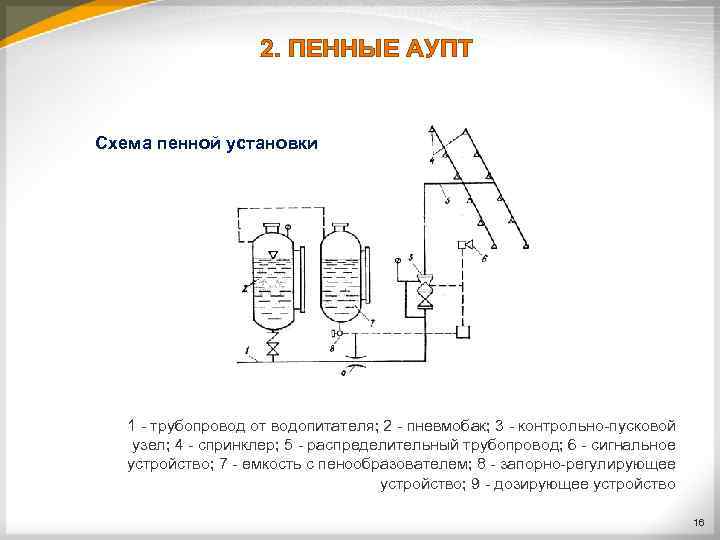

2. ПЕННЫЕ АУПТ Схема пенной установки 1 трубопровод от водопитателя; 2 пневмобак; 3 контрольно пусковой узел; 4 спринклер; 5 распределительный трубопровод; 6 сигнальное устройство; 7 емкость с пенообразователем; 8 запорно регулирующее устройство; 9 дозирующее устройство 16

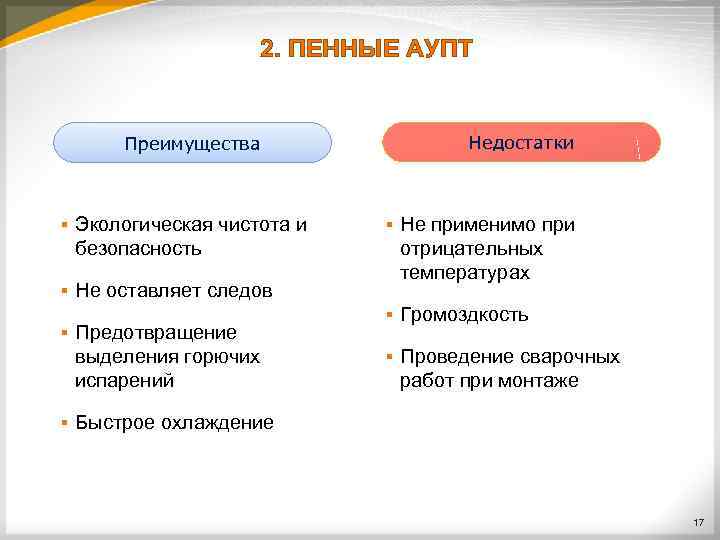

2. ПЕННЫЕ АУПТ Недостатки Преимущества § Экологическая чистота и безопасность § Не оставляет следов § § Предотвращение выделения горючих испарений § Не применимо при отрицательных температурах § Громоздкость § Проведение сварочных работ при монтаже Быстрое охлаждение 17

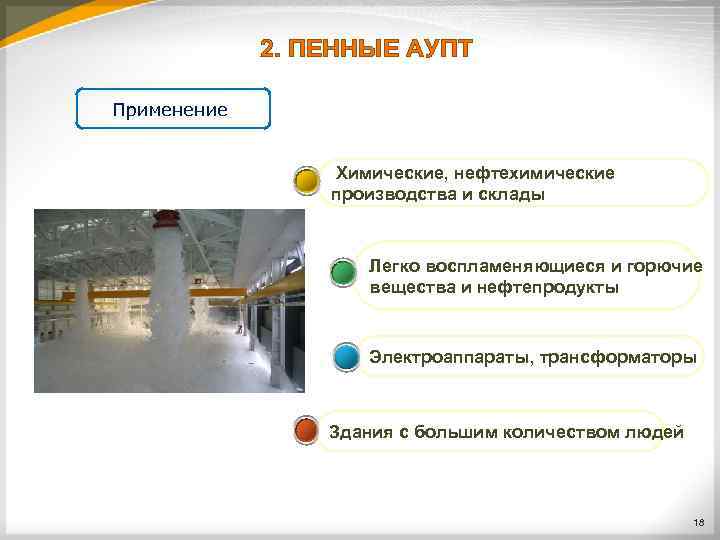

2. ПЕННЫЕ АУПТ Применение Химические, нефтехимические производства и склады Легко воспламеняющиеся и горючие вещества и нефтепродукты Электроаппараты, трансформаторы Здания с большим количеством людей 18

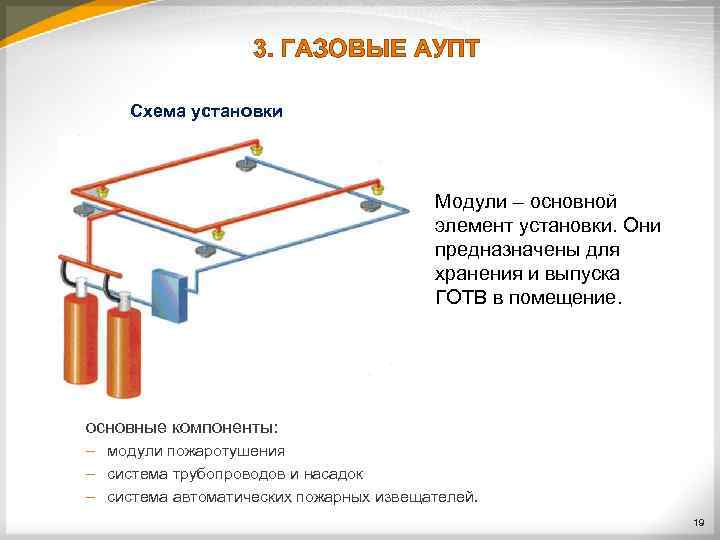

3. ГАЗОВЫЕ АУПТ Схема установки Модули – основной элемент установки. Они предназначены для хранения и выпуска ГОТВ в помещение. основные компоненты: – модули пожаротушения – система трубопроводов и насадок – система автоматических пожарных извещателей. 19

3. ГАЗОВЫЕ АУПТ В качестве огнетушащих веществ используются сжиженные и сжатые газы. Сжиженные: – – – смеси и газы на основе фтора двуокись углерода хладоны Сжатые: – – – азот; аргон; инерген. 20

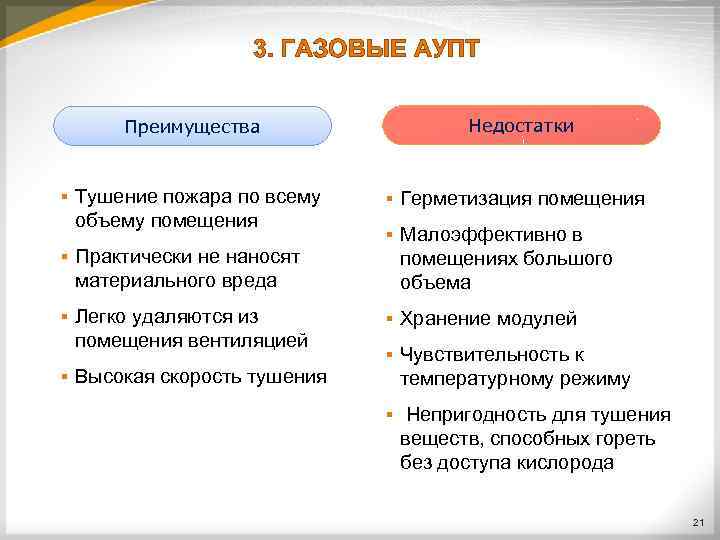

3. ГАЗОВЫЕ АУПТ Недостатки Преимущества § Тушение пожара по всему объему помещения § Практически не наносят материального вреда § Легко удаляются из помещения вентиляцией § Высокая скорость тушения § Герметизация помещения § Малоэффективно в помещениях большого объема § Хранение модулей § Чувствительность к температурному режиму § Непригодность для тушения веществ, способных гореть без доступа кислорода 21

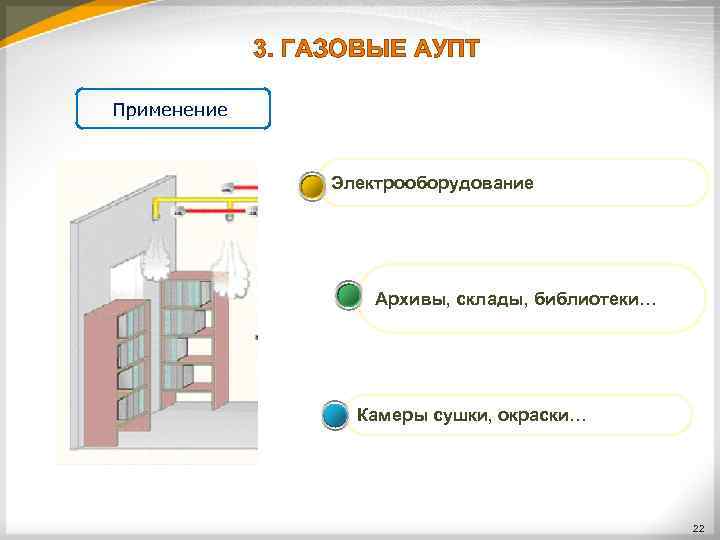

3. ГАЗОВЫЕ АУПТ Применение Электрооборудование Архивы, склады, библиотеки… Камеры сушки, окраски… 22

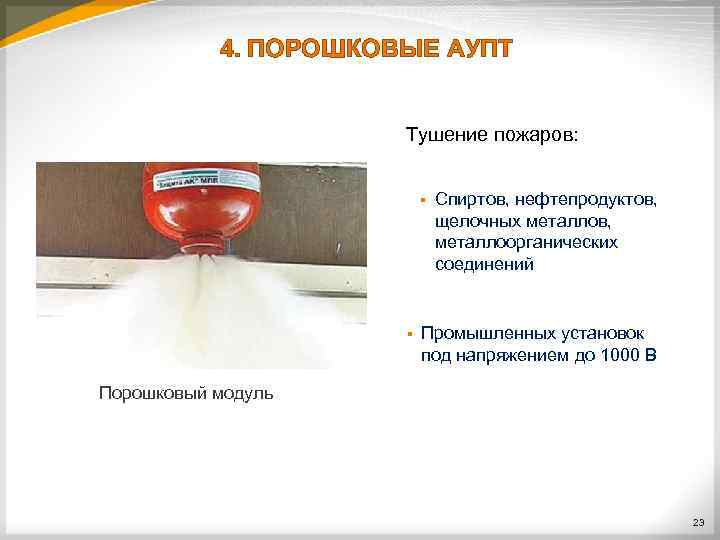

4. ПОРОШКОВЫЕ АУПТ Тушение пожаров: § § Спиртов, нефтепродуктов, щелочных металлов, металлоорганических соединений Промышленных установок под напряжением до 1000 В Порошковый модуль 23

4. ПОРОШКОВЫЕ АУПТ Недостатки Преимущества § Высокая огнетушащая способность § Простота конструкции § § Неэффективны для тушения веществ, способных гореть без притока воздуха Длительное хранение § Химическая активность § Универсальность § § Широкий температурный диапазон Вредны для здоровья человека § Не требуют герметизации помещения 24

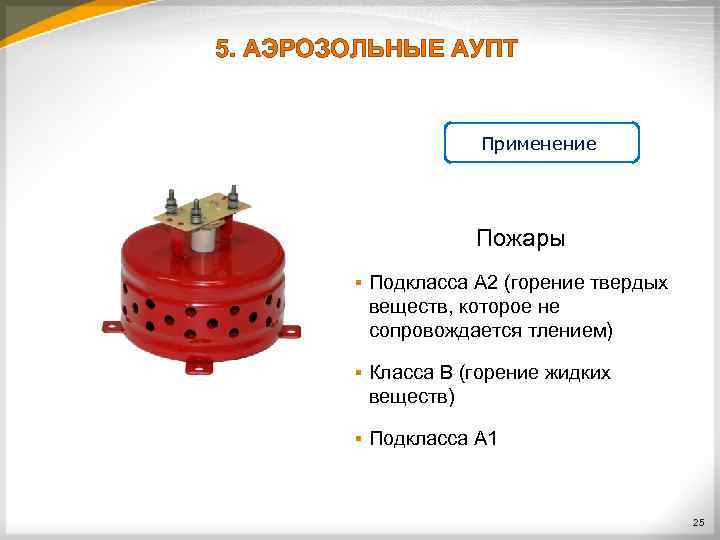

5. АЭРОЗОЛЬНЫЕ АУПТ Применение Пожары § Подкласса А 2 (горение твердых веществ, которое не сопровождается тлением) § Класса В (горение жидких веществ) § Подкласса А 1 25

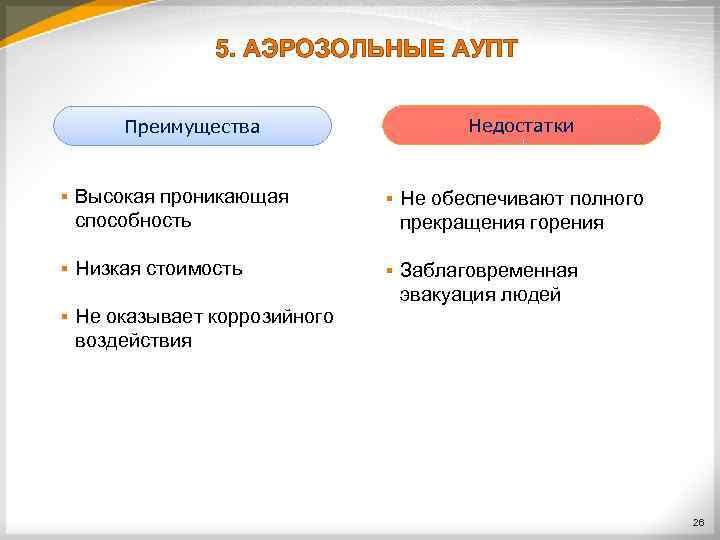

5. АЭРОЗОЛЬНЫЕ АУПТ Недостатки Преимущества § Высокая проникающая способность § Не обеспечивают полного прекращения горения § Низкая стоимость § § Не оказывает коррозийного воздействия Заблаговременная эвакуация людей 26

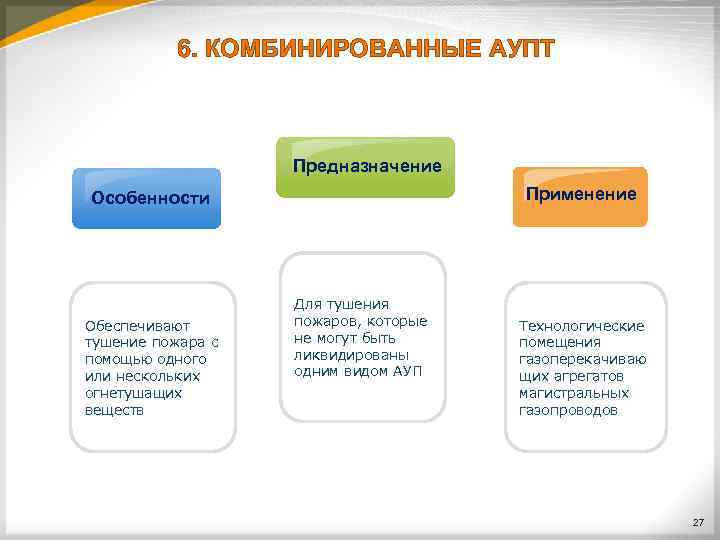

6. КОМБИНИРОВАННЫЕ АУПТ Предназначение Применение Особенности Обеспечивают тушение пожара с помощью одного или нескольких огнетушащих веществ Для тушения пожаров, которые не могут быть ликвидированы одним видом АУП Технологические помещения газоперекачиваю щих агрегатов магистральных газопроводов 27

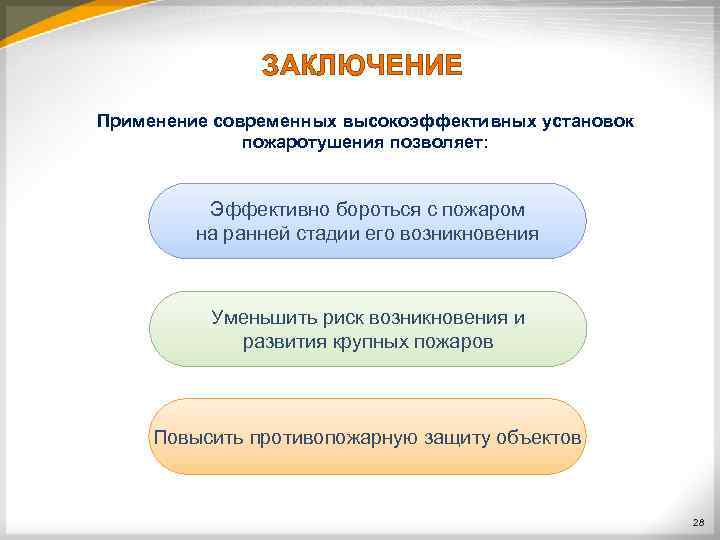

ЗАКЛЮЧЕНИЕ Применение современных высокоэффективных установок пожаротушения позволяет: Эффективно бороться с пожаром на ранней стадии его возникновения Уменьшить риск возникновения и развития крупных пожаров Повысить противопожарную защиту объектов 28

СПАСИБО ЗА ВНИМАНИЕ! 29

СПИСОК ЛИТЕРАТУРЫ 1. ГОСТ 12. 1. 033 -81* (2001) «Пожарная безопасность. Термины и определения» 2. ГОСТ Р 51114 -97 Установки пенного пожаротушения автоматические. Дозаторы. Общие технические требования. Методы испытаний 3. НПБ 88 -2001* «Установки пожаротушения и сигнализации. Нормы и правила проектирования» 4. НПБ 87 -2000. Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний. 5. Баратов А. Н. , Пчелинцев В. Ф. Пожарная безопасность. Учебное пособие, М. : изд-во АСВ, 1997. -176 с. 30
