Российско-европейский космический эксперимент «Матрешка – Р» на РС

Российско-европейский космический эксперимент «Матрешка – Р» на РС МКС

Цели эксперимента • Исследование динамики радиационной обстановки на орбите в Служебном модуле и стыковочном отсеке РС МКС и накопления дозы в шаровом и антропоморфном фантомах. • Совершенствование методов космической дозиметрии. • Повышение надежности обеспечения радиационной безопасности космических полетов.

Шаровой тканеэквивалентный фантом Рабочий чехол пеналы в пеналах шарового фантома и в карманах рабочего чехла находятся пассивные детекторы

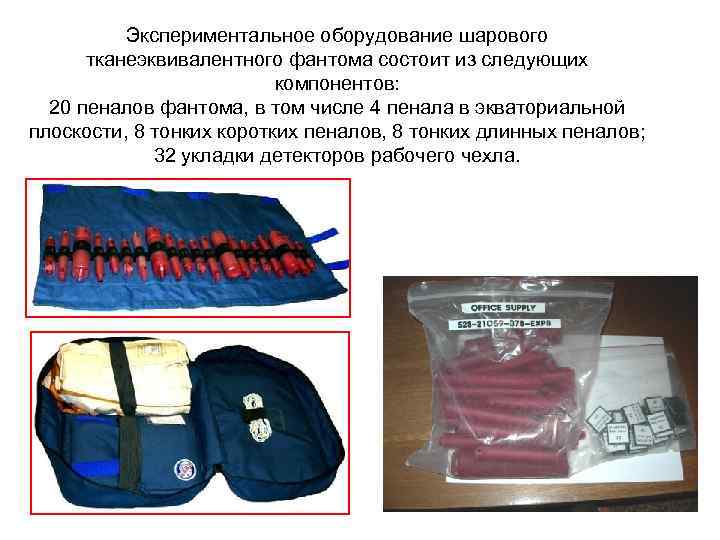

Экспериментальное оборудование шарового тканеэквивалентного фантома состоит из следующих компонентов: 20 пеналов фантома, в том числе 4 пенала в экваториальной плоскости, 8 тонких коротких пеналов, 8 тонких длинных пеналов; 32 укладки детекторов рабочего чехла.

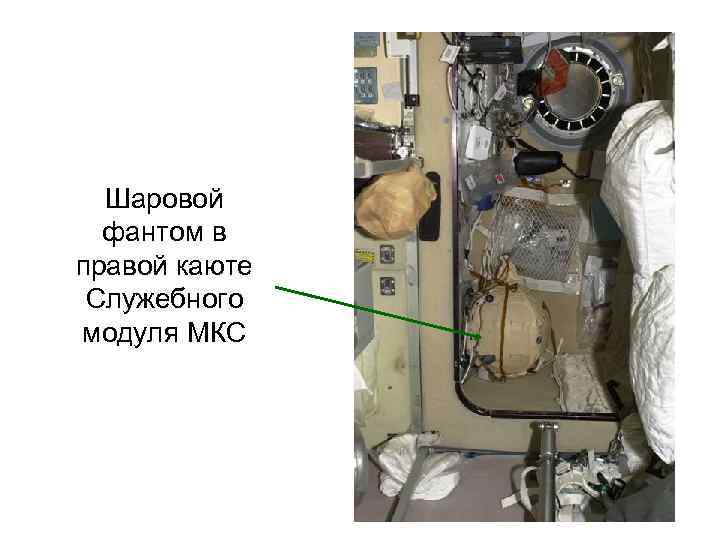

Шаровой фантом в правой каюте Служебного модуля МКС

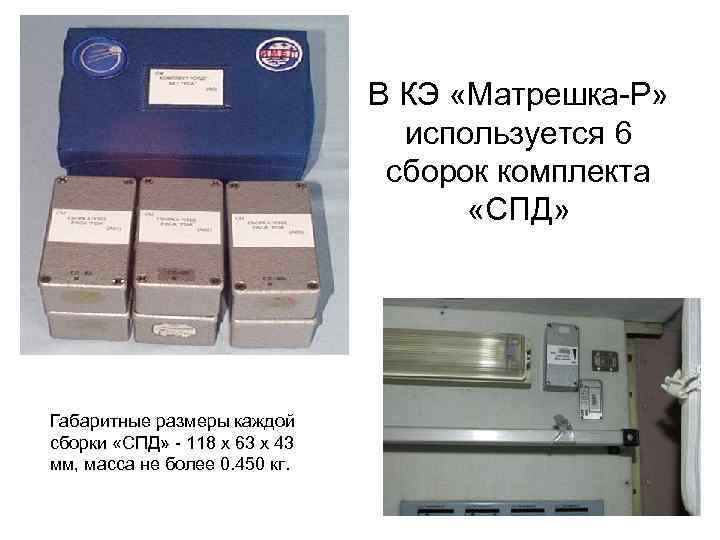

В КЭ «Матрешка-Р» используется 6 сборок комплекта «СПД» Габаритные размеры каждой сборки «СПД» - 118 х 63 х 43 мм, масса не более 0. 450 кг.

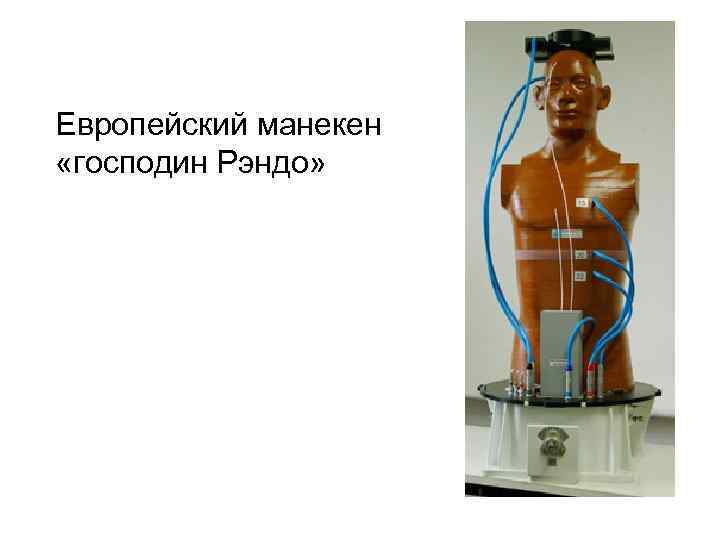

Европейский манекен «господин Рэндо»

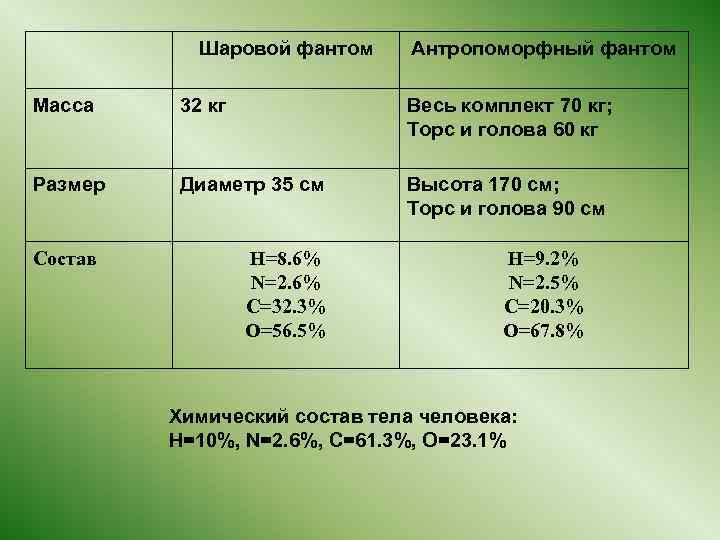

Шаровой фантом Антропоморфный фантом Масса 32 кг Весь комплект 70 кг; Торс и голова 60 кг Размер Диаметр 35 см Высота 170 см; Торс и голова 90 см Состав H=8. 6% N=2. 6% C=32. 3% O=56. 5% H=9. 2% N=2. 5% C=20. 3% O=67. 8% Химический состав тела человека: H=10%, N=2. 6%, C=61. 3%, O=23. 1%

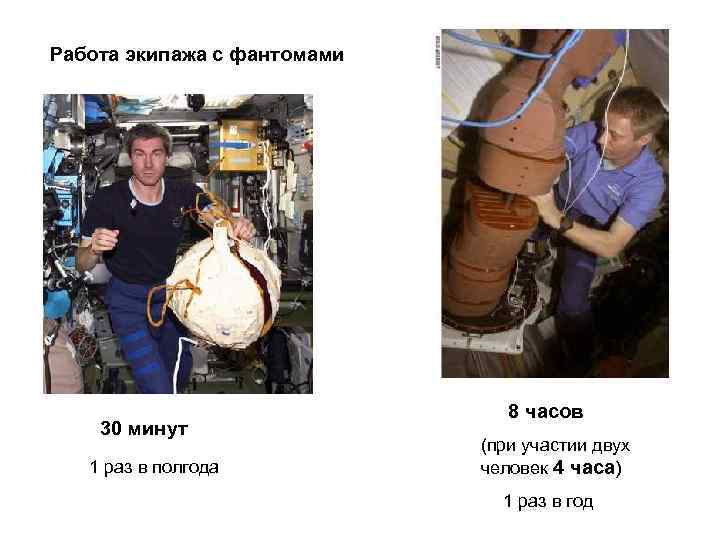

Работа экипажа с фантомами 30 минут 1 раз в полгода 8 часов (при участии двух человек 4 часа) 1 раз в год

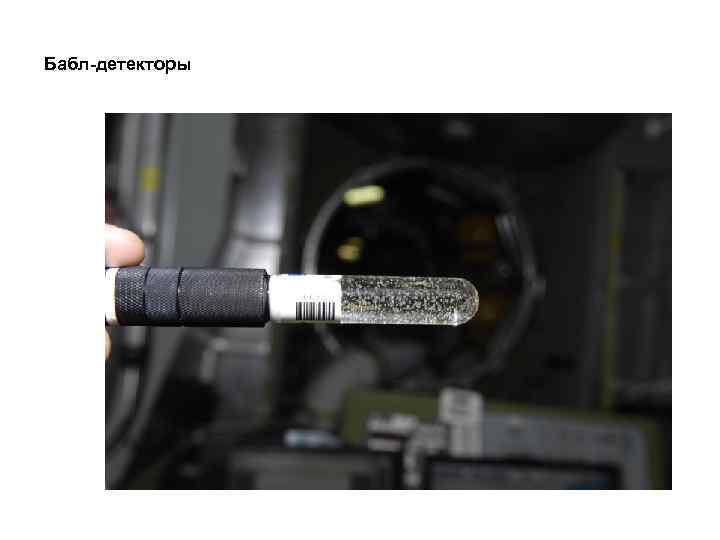

Бабл-детекторы

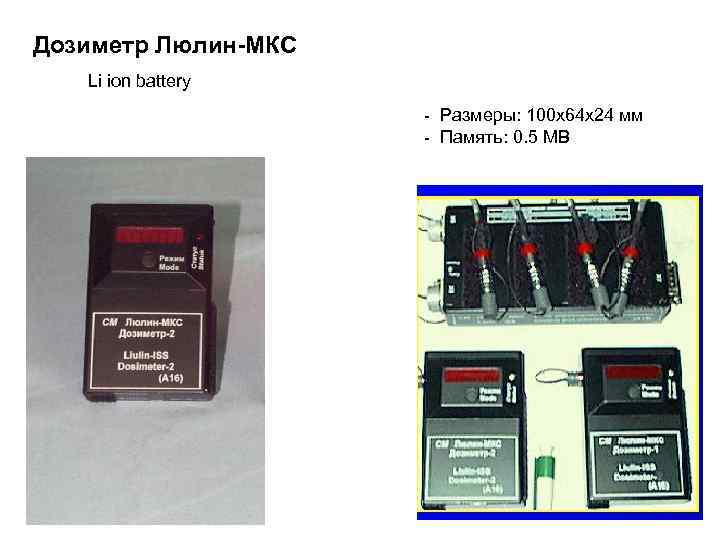

Дозиметр Люлин-МКС Li ion battery - Размеры: 100 x 64 x 24 мм - Память: 0. 5 MB

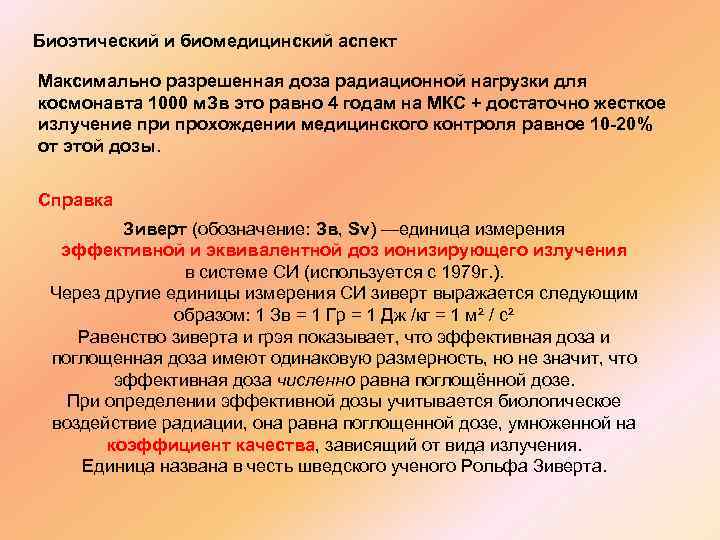

Биоэтический и биомедицинский аспект Максимально разрешенная доза радиационной нагрузки для космонавта 1000 м. Зв это равно 4 годам на МКС + достаточно жесткое излучение при прохождении медицинского контроля равное 10 -20% от этой дозы. Справка Зиверт (обозначение: Зв, Sv) —единица измерения эффективной и эквивалентной доз ионизирующего излучения в системе СИ (используется с 1979 г. ). Через другие единицы измерения СИ зиверт выражается следующим образом: 1 Зв = 1 Гр = 1 Дж /кг = 1 м² / с² Равенство зиверта и грэя показывает, что эффективная доза и поглощенная доза имеют одинаковую размерность, но не значит, что эффективная доза численно равна поглощённой дозе. При определении эффективной дозы учитывается биологическое воздействие радиации, она равна поглощенной дозе, умноженной на коэффициент качества, зависящий от вида излучения. Единица названа в честь шведского ученого Рольфа Зиверта.

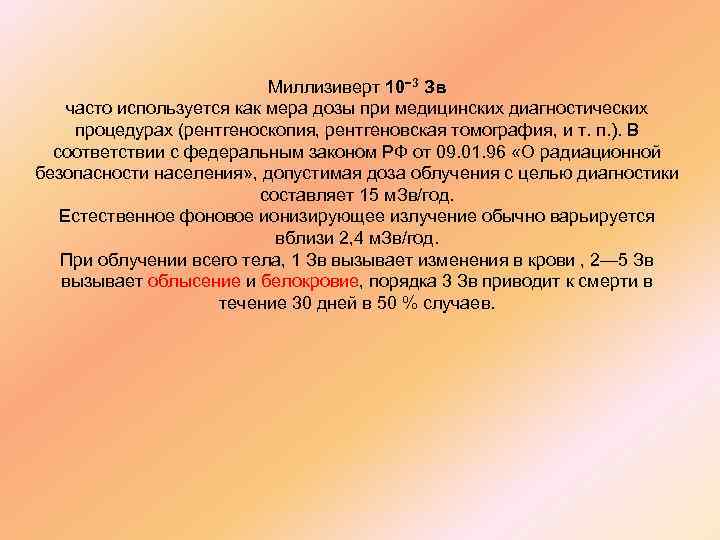

Миллизиверт 10− 3 Зв часто используется как мера дозы при медицинских диагностических процедурах (рентгеноскопия, рентгеновская томография, и т. п. ). В соответствии с федеральным законом РФ от 09. 01. 96 «О радиационной безопасности населения» , допустимая доза облучения с целью диагностики составляет 15 м. Зв/год. Естественное фоновое ионизирующее излучение обычно варьируется вблизи 2, 4 м. Зв/год. При облучении всего тела, 1 Зв вызывает изменения в крови , 2— 5 Зв вызывает облысение и белокровие, порядка 3 Зв приводит к смерти в течение 30 дней в 50 % случаев.

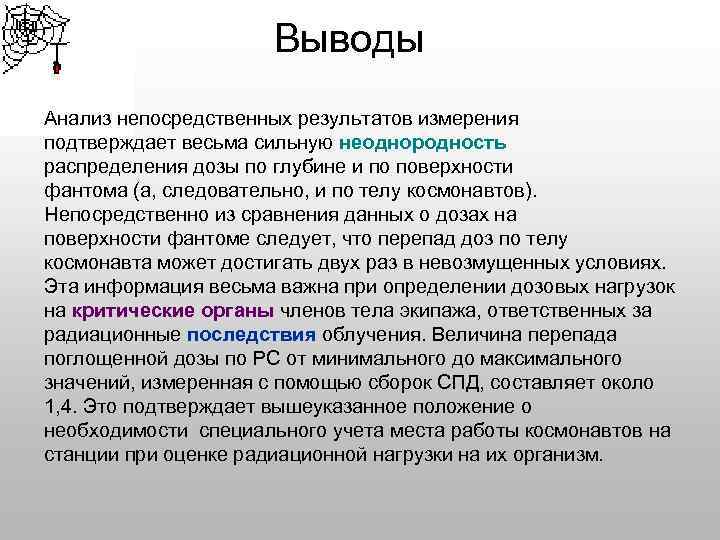

Выводы Анализ непосредственных результатов измерения подтверждает весьма сильную неоднородность распределения дозы по глубине и по поверхности фантома (а, следовательно, и по телу космонавтов). Непосредственно из сравнения данных о дозах на поверхности фантоме следует, что перепад доз по телу космонавта может достигать двух раз в невозмущенных условиях. Эта информация весьма важна при определении дозовых нагрузок на критические органы членов тела экипажа, ответственных за радиационные последствия облучения. Величина перепада поглощенной дозы по РС от минимального до максимального значений, измеренная с помощью сборок СПД, составляет около 1, 4. Это подтверждает вышеуказанное положение о необходимости специального учета места работы космонавтов на станции при оценке радиационной нагрузки на их организм.

Огромное спасибо за помощь Шуршакову Вячеславу Александровичу
