РОССИЙСКИЙ УНИВЕРСИТЕТ ДРУЖБЫ НАРОДОВ ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ (БАКАЛАВРСКАЯ) РАБОТА) на тему ОЦЕНКА КАРСТООПАСНОСТИ ПРЕДПОЛАГАЕМОЙ ПЛОЩАДКИ СТРОИТЕЛЬСТВА НИЖЕГОРОДСКОЙ АЭС Разработчик Студент группы ОС-401 Студенческий билет № 1032120610 Шуненкова Ксения И. О. Фамилия Руководитель доцент Огородникова Е. Н.
PEOPLES` FRIENDSHIP UNIVERSITY OF RUSSIA Final qualification (Bachelor's) KARST ASSESMENT DURING GEOLOGICAL ENGINEERING SURVEYS UNDER CONSTRUCTION OF NPP IN NIZNIY NOVGOROD Student Shunenkova Ksenia

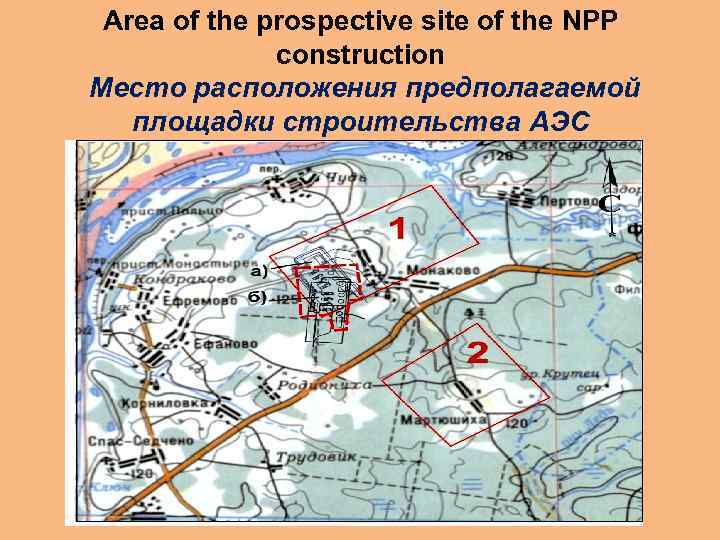

Area of the prospective site of the NPP construction Место расположения предполагаемой площадки строительства АЭС

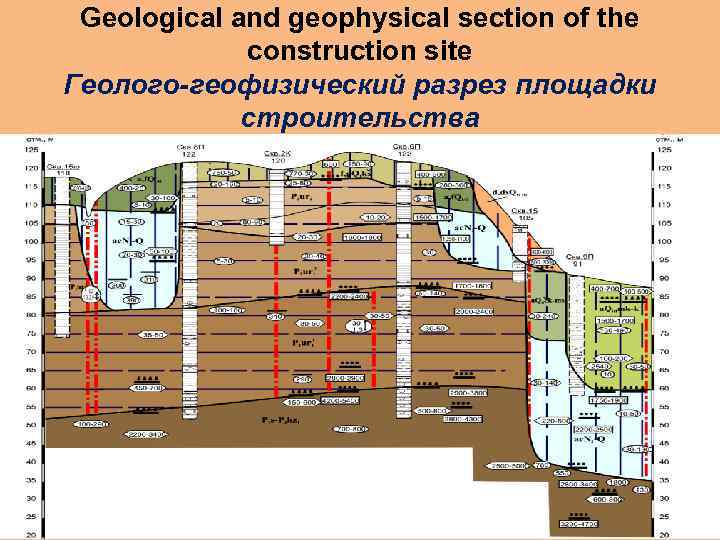

Geological and geophysical section of the construction site Геолого-геофизический разрез площадки строительства

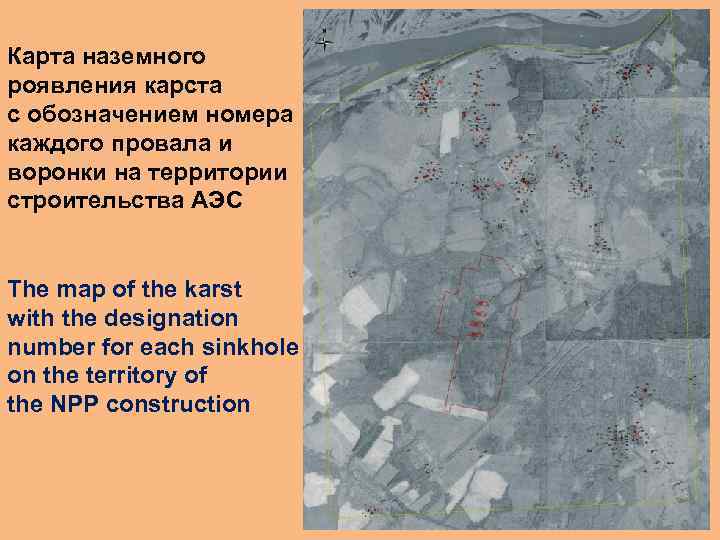

Карта наземного роявления карста с обозначением номера каждого провала и воронки на территории строительства АЭС The map of the karst with the designation number for each sinkhole on the territory of the NPP construction

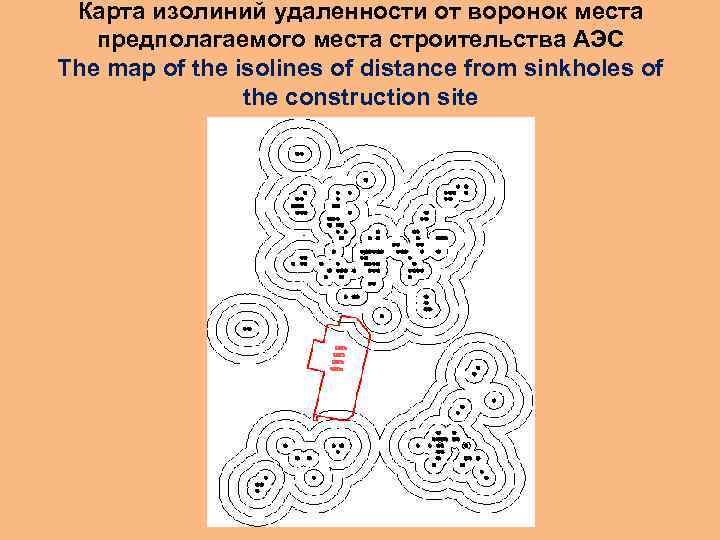

Карта изолиний удаленности от воронок места предполагаемого места строительства АЭС The map of the isolines of distance from sinkholes of the construction site

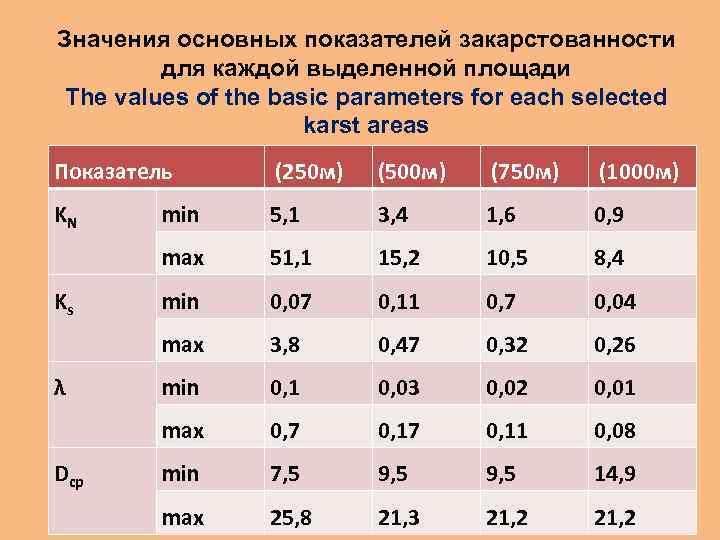

Значения основных показателей закарстованности для каждой выделенной площади The values of the basic parameters for each selected karst areas Показатель (250 м) (500 м) (750 м) (1000 м) KN min 5, 1 3, 4 1, 6 0, 9 max 51, 1 15, 2 10, 5 8, 4 Ks min 0, 07 0, 11 0, 7 0, 04 max 3, 8 0, 47 0, 32 0, 26 λ min 0, 1 0, 03 0, 02 0, 01 max 0, 7 0, 11 0, 08 Dср min 7, 5 9, 5 14, 9 max 25, 8 21, 3 21, 2

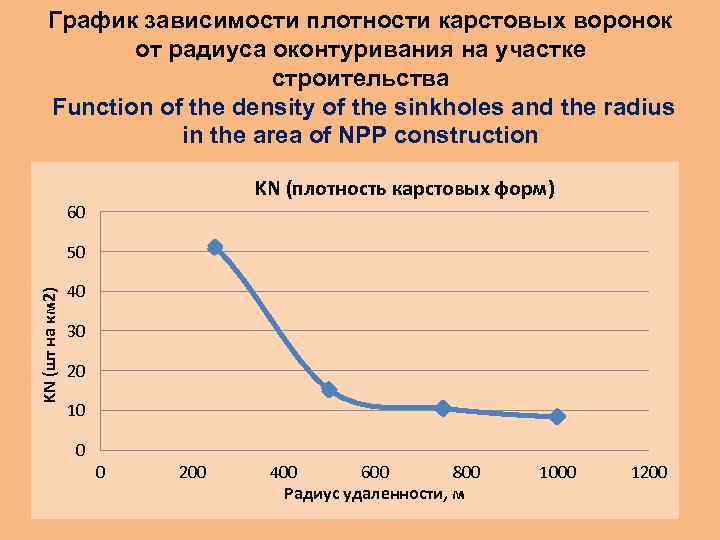

График зависимости плотности карстовых воронок от радиуса оконтуривания на участке строительства Function of the density of the sinkholes and the radius in the area of NPP construction KN (плотность карстовых форм) 60 KN (шт на км 2) 50 40 30 20 10 0 0 200 400 600 800 Радиус удаленности, м 1000 1200

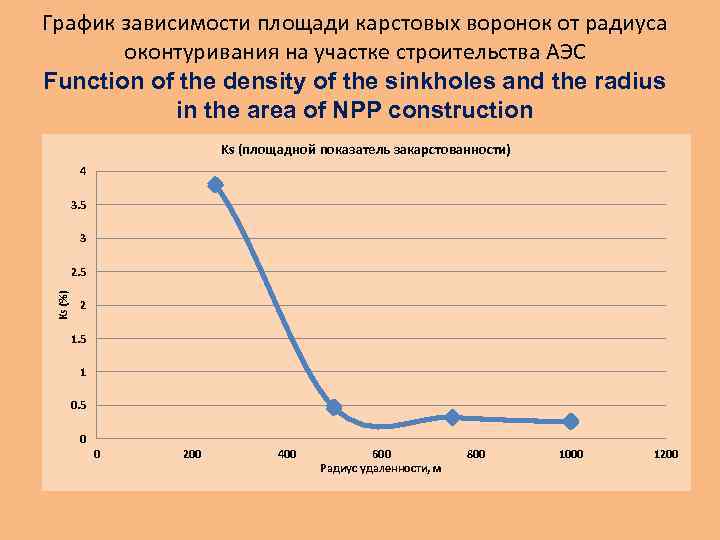

График зависимости площади карстовых воронок от радиуса оконтуривания на участке строительства АЭС Function of the density of the sinkholes and the radius in the area of NPP construction Ks (площадной показатель закарстованности) 4 3. 5 3 Ks (%) 2. 5 2 1. 5 1 0. 5 0 0 200 400 600 Радиус удаленности, м 800 1000 1200

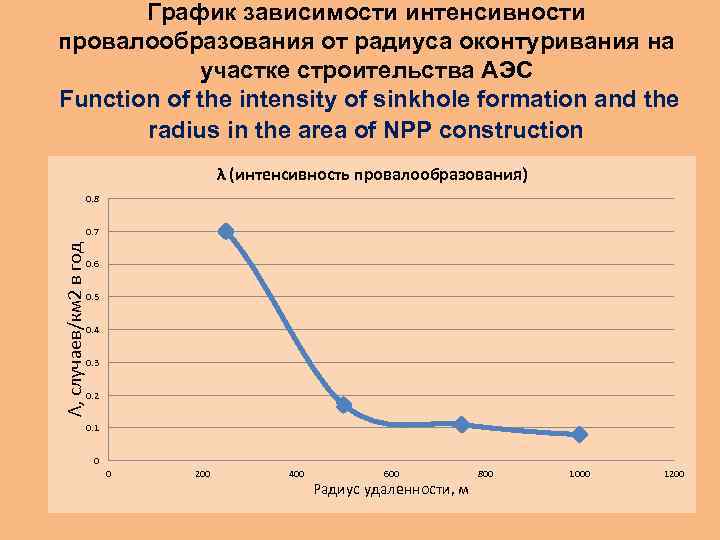

График зависимости интенсивности провалообразования от радиуса оконтуривания на участке строительства АЭС Function of the intensity of sinkhole formation and the radius in the area of NPP construction λ (интенсивность провалообразования) 0. 8 Λ, случаев/км 2 в год 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 0 200 400 600 Радиус удаленности, м 800 1000 1200

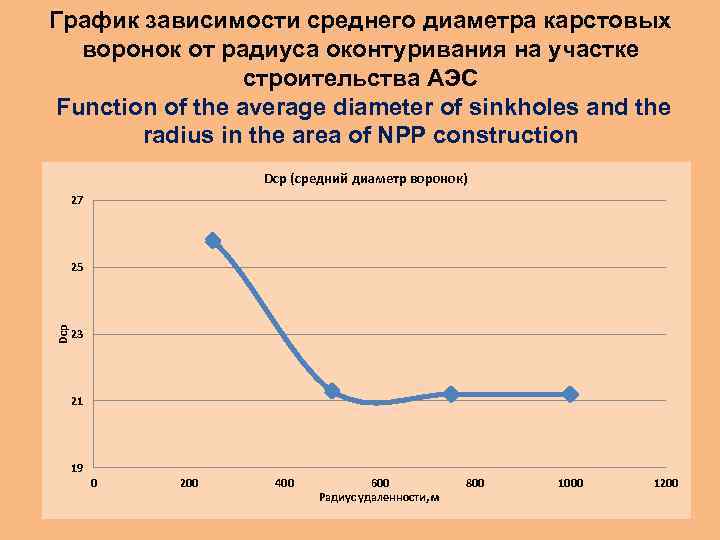

График зависимости среднего диаметра карстовых воронок от радиуса оконтуривания на участке строительства АЭС Function of the average diameter of sinkholes and the radius in the area of NPP construction Dср (средний диаметр воронок) 27 Dср 25 23 21 19 0 200 400 600 Радиус удаленности, м 800 1000 1200

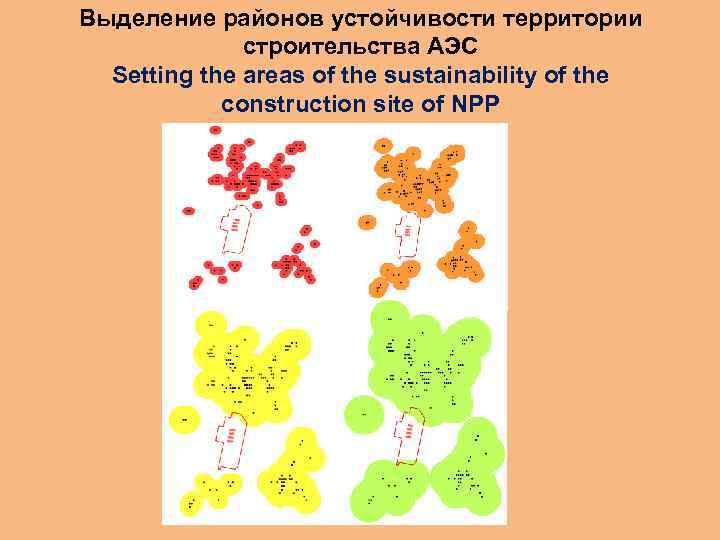

Выделение районов устойчивости территории строительства АЭС Setting the areas of the sustainability of the construction site of NPP

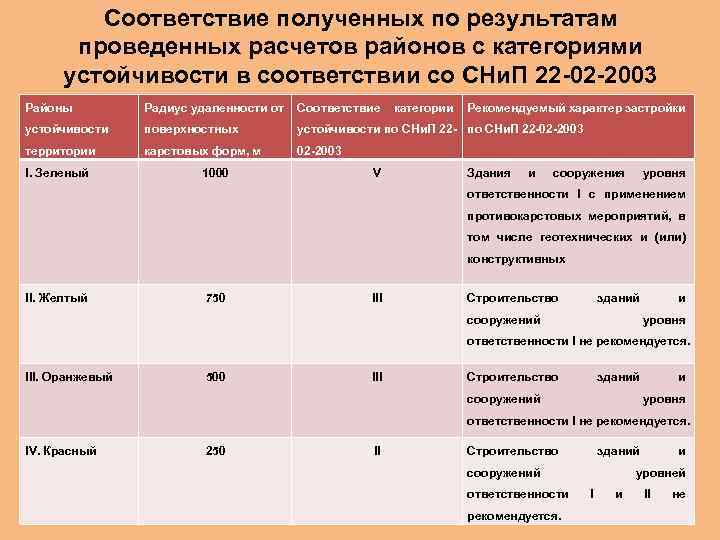

Соответствие полученных по результатам проведенных расчетов районов с категориями устойчивости в соответствии со СНи. П 22 -02 -2003 Районы Радиус удаленности от Соответствие устойчивости поверхностных устойчивости по СНи. П 22 -02 -2003 территории карстовых форм, м 02 -2003 I. Зеленый 1000 V категории Рекомендуемый характер застройки Здания и сооружения уровня ответственности I с применением противокарстовых мероприятий, в том числе геотехнических и (или) конструктивных II. Желтый 750 III Строительство зданий сооружений и уровня ответственности I не рекомендуется. III. Оранжевый 500 III Строительство зданий сооружений и уровня ответственности I не рекомендуется. IV. Красный 250 II Строительство зданий сооружений ответственности рекомендуется. и уровней I и II не

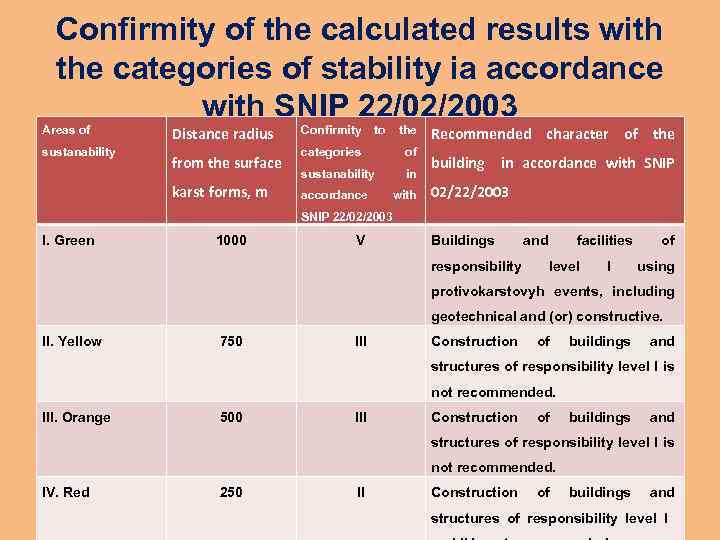

Confirmity of the calculated results with the categories of stability ia accordance with SNIP 22/02/2003 Areas of sustanability Distance radius from the surface karst forms, m Confirmity to the categories of sustanability in accordance with Recommended character of the building in accordance with SNIP 02/22/2003 SNIP 22/02/2003 I. Green 1000 V Buildings responsibility and facilities level I of using protivokarstovyh events, including geotechnical and (or) constructive. II. Yellow 750 III Construction of buildings and structures of responsibility level I is not recommended. III. Orange 500 III Construction of buildings and structures of responsibility level I is not recommended. IV. Red 250 II Construction of buildings and structures of responsibility level I

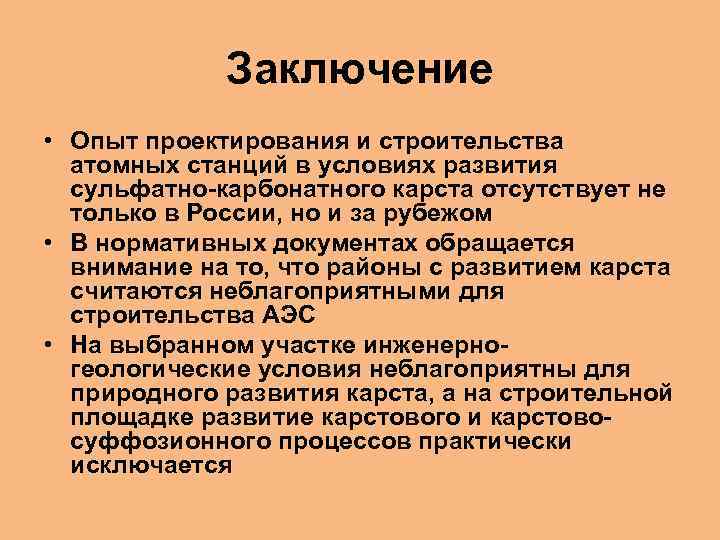

Заключение • Опыт проектирования и строительства атомных станций в условиях развития сульфатно-карбонатного карста отсутствует не только в России, но и за рубежом • В нормативных документах обращается внимание на то, что районы с развитием карста считаются неблагоприятными для строительства АЭС • На выбранном участке инженерногеологические условия неблагоприятны для природного развития карста, а на строительной площадке развитие карстового и карстовосуффозионного процессов практически исключается
Conclusion • There is no experience in the design and construction of nuclear power plants in the conditions of development of sulfate-carbonate karst not only in Russia but also abroad • The regulations drawn attention to the fact that the areas with the development of karst are considered unfavorable for the construction of nuclear power plants • At the selected site the geotechnical conditions are unfavorable for the natural development of karst, and at the construction site development of karst and karst-suffusion processes is virtually eliminated
Thank you for your attention! Спасибо за внимание!
