Российский государственный университет нефти и газа им. И. М. Губкина ДОБЫЧА НЕФТИ ПОГРУЖНЫМИ НАСОСАМИ Игревский Леонид Витальевич Москва 2005

Влияние газа

Изменение характеристик ЭЦН

Относительные подачи

Газосепараторы

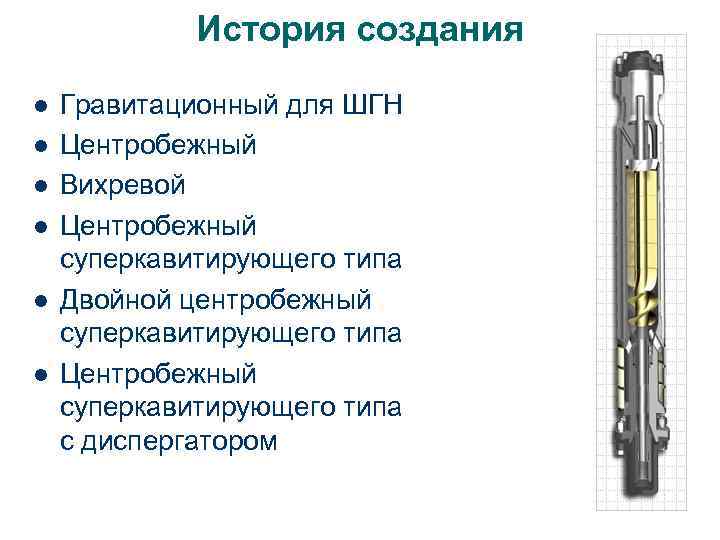

История создания l l l Гравитационный для ШГН Центробежный Вихревой Центробежный суперкавитирующего типа Двойной центробежный суперкавитирующего типа Центробежный суперкавитирующего типа с диспергатором

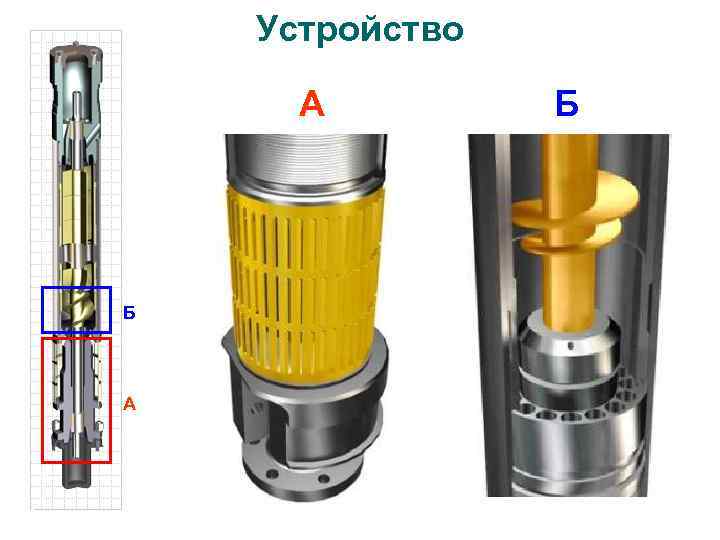

Устройство А Б

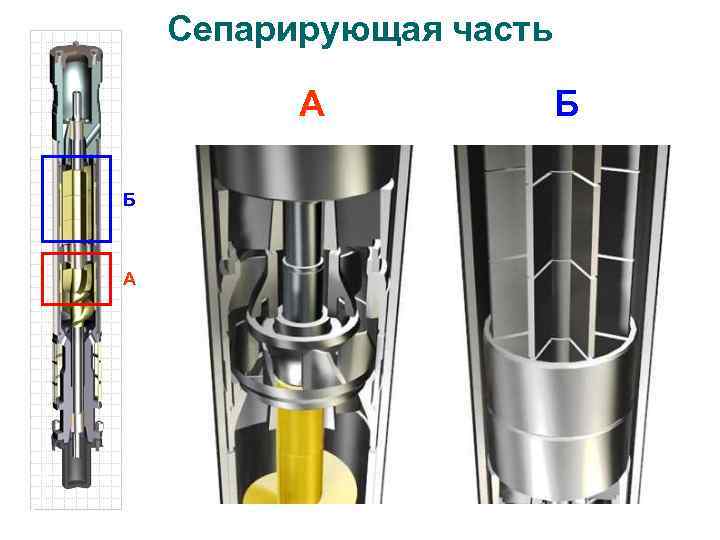

Сепарирующая часть А Б

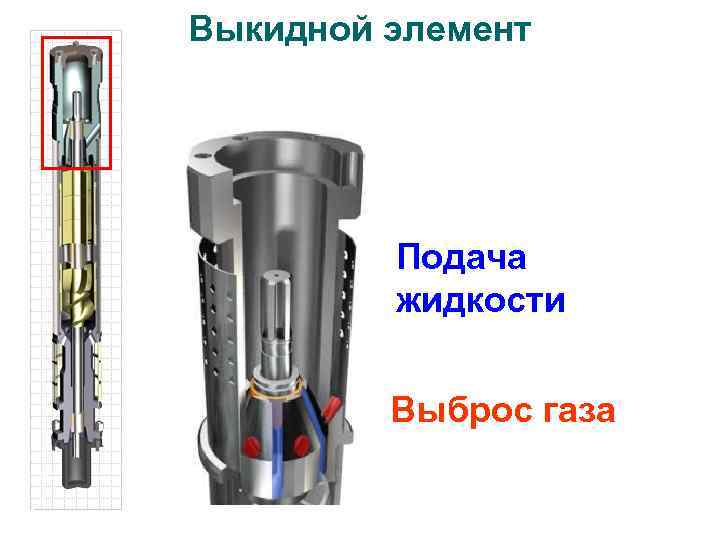

Выкидной элемент Подача жидкости Выброс газа

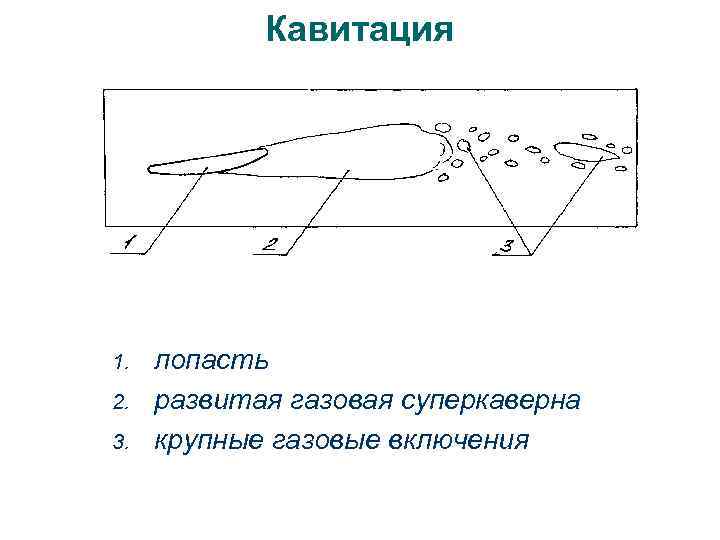

Кавитация 1. 2. 3. лопасть развитая газовая суперкаверна крупные газовые включения

Характеристики

Диспергирующие устройства

Диспергатор Advanced Gas Handler

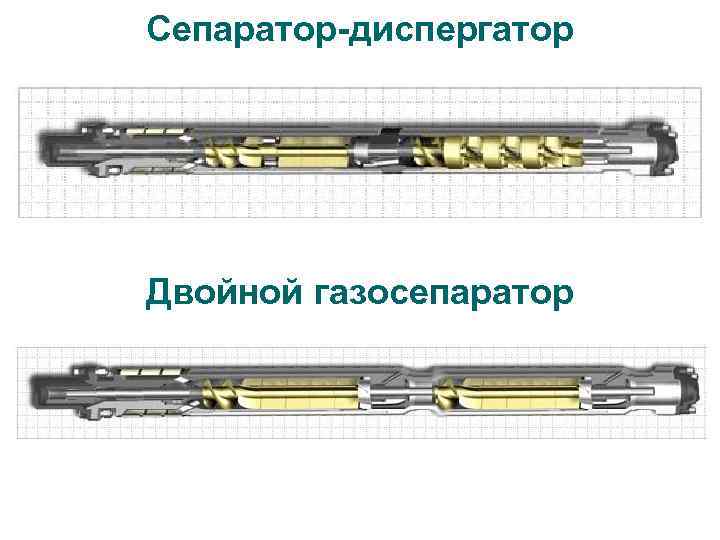

Сепаратор-диспергатор Двойной газосепаратор

Особые рабочие органы ЭЦН

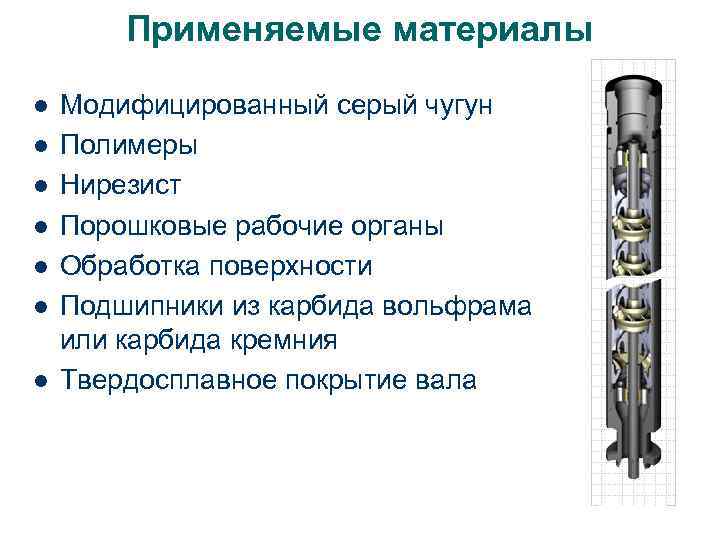

Применяемые материалы l l l l Модифицированный серый чугун Полимеры Нирезист Порошковые рабочие органы Обработка поверхности Подшипники из карбида вольфрама или карбида кремния Твердосплавное покрытие вала

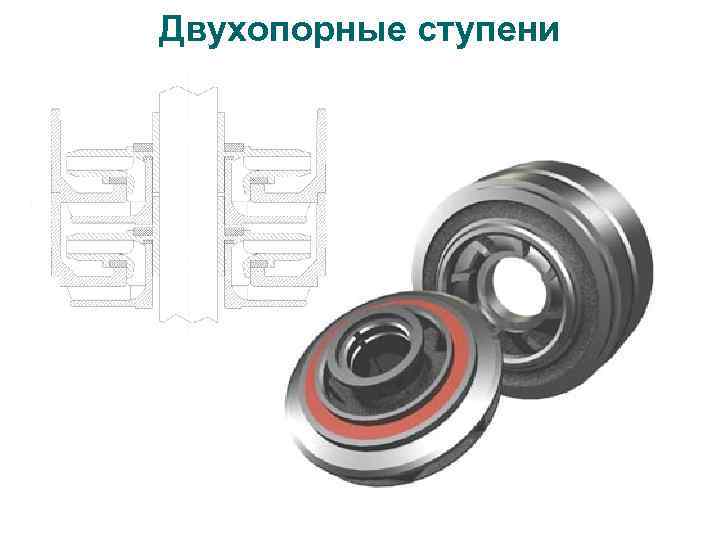

Двухопорные ступени

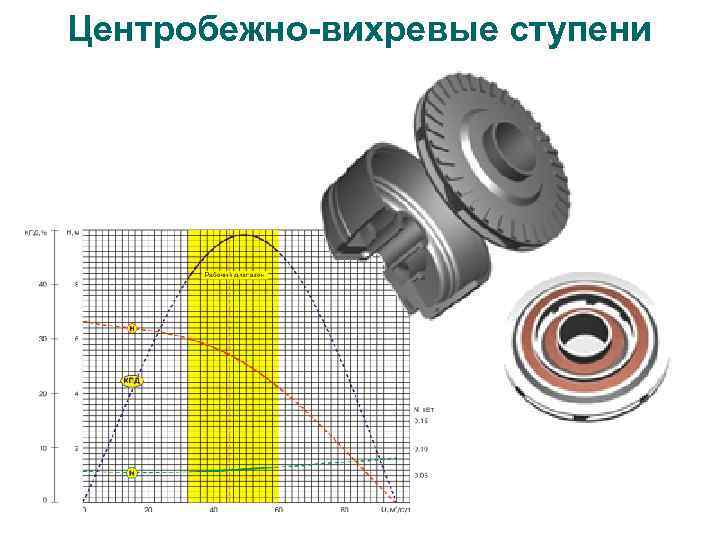

Центробежно-вихревые ступени

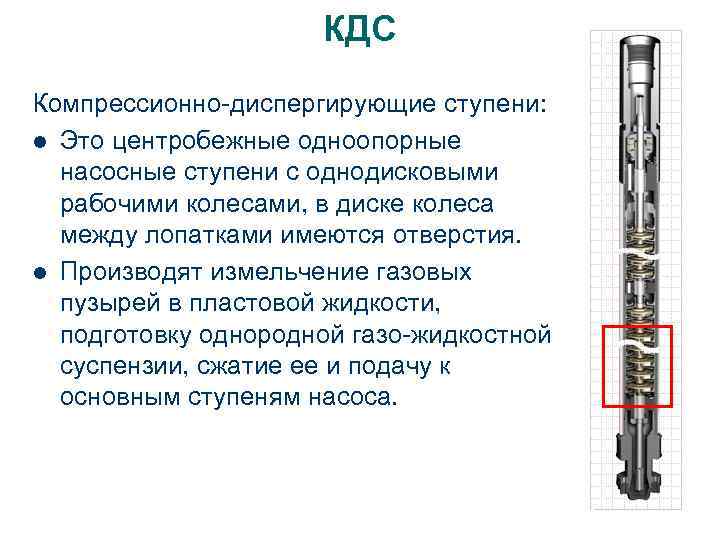

КДС Компрессионно-диспергирующие ступени: l Это центробежные одноопорные насосные ступени с однодисковыми рабочими колесами, в диске колеса между лопатками имеются отверстия. l Производят измельчение газовых пузырей в пластовой жидкости, подготовку однородной газо-жидкостной суспензии, сжатие ее и подачу к основным ступеням насоса.

Использование эжекторов

Гидроструйная эксплуатация

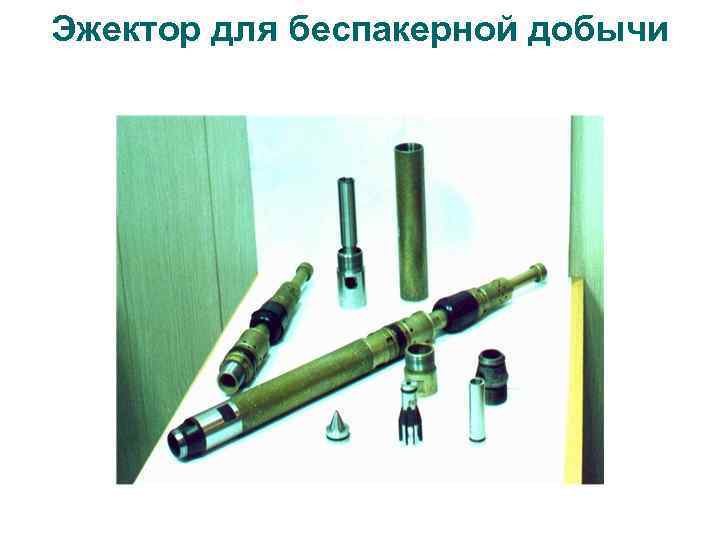

Эжектор для беспакерной добычи

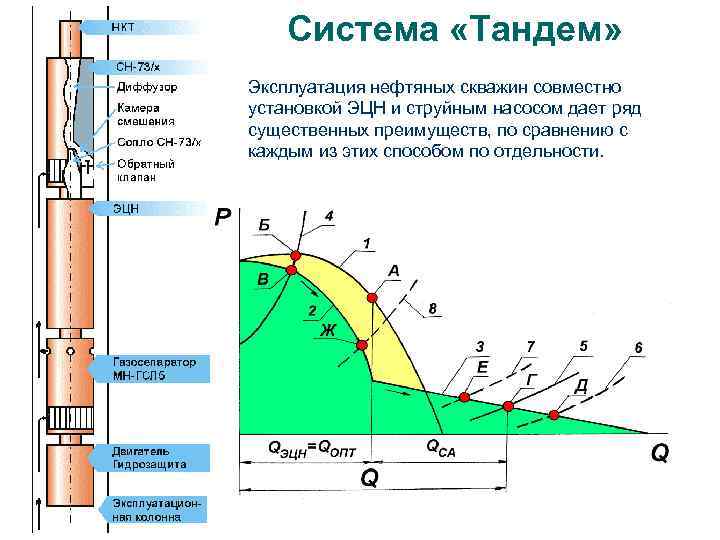

Система «Тандем» Эксплуатация нефтяных скважин совместно установкой ЭЦН и струйным насосом дает ряд существенных преимуществ, по сравнению с каждым из этих способом по отдельности.

Спуск УЭЦН ниже интервала перфорации

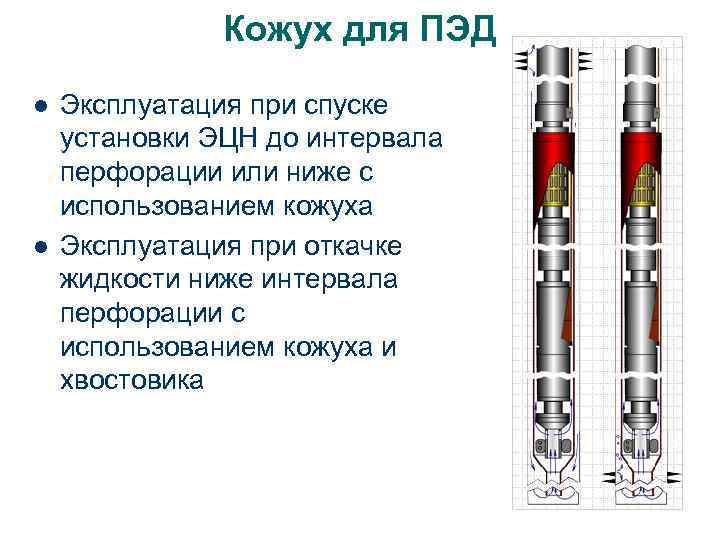

Кожух для ПЭД l l Эксплуатация при спуске установки ЭЦН до интервала перфорации или ниже с использованием кожуха Эксплуатация при откачке жидкости ниже интервала перфорации с использованием кожуха и хвостовика

«Тандем» с кожухом ПЭД Технология еще не реализована

Станции управления Погружная телеметрия

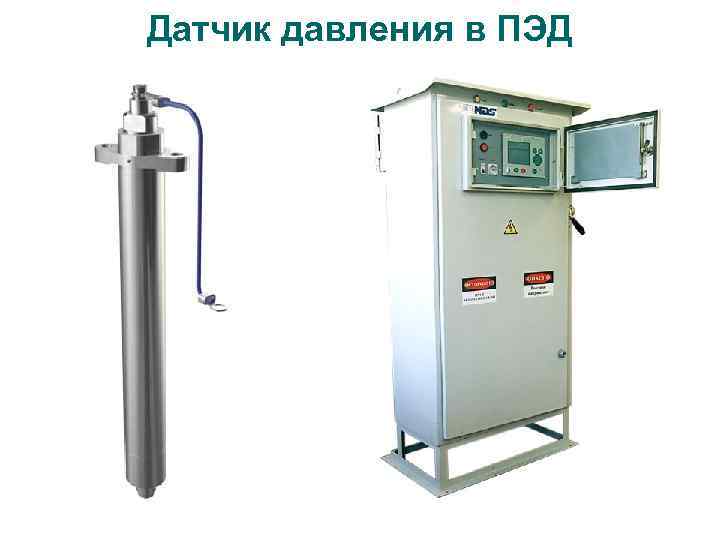

Датчик давления в ПЭД

Прочее оборудование

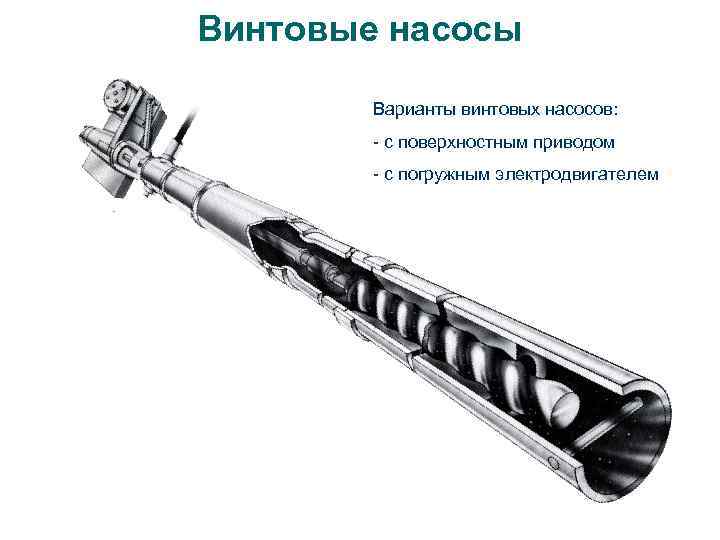

Винтовые насосы Варианты винтовых насосов: - с поверхностным приводом - с погружным электродвигателем

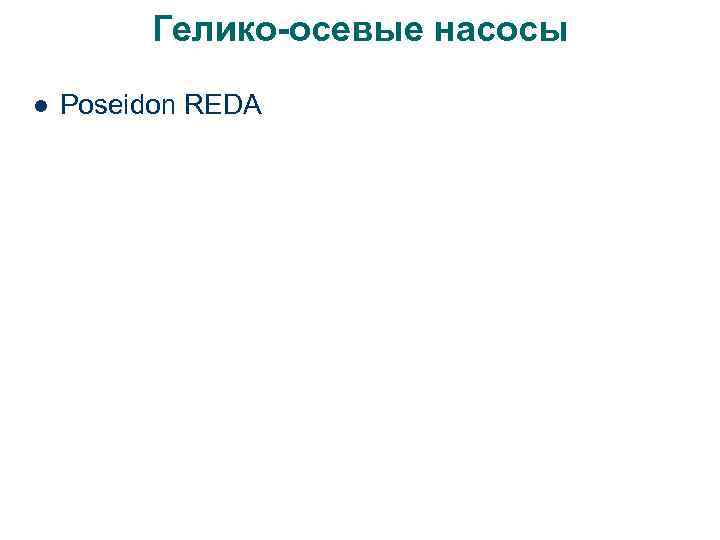

Гелико-осевые насосы l Poseidon REDA

Механические примеси

Тип породы-коллектора l l l Тип породы, в котором скелет пласта является относительно «жестким» за счет наличия цементирующего материала разной крепости Деформируемый тип породы - происходит вынос только мелких частиц песка и илистоглинистой фракции Тип породы – рыхлый песок. В процессе фильтрации происходит вынос песка всех фракций в скважину

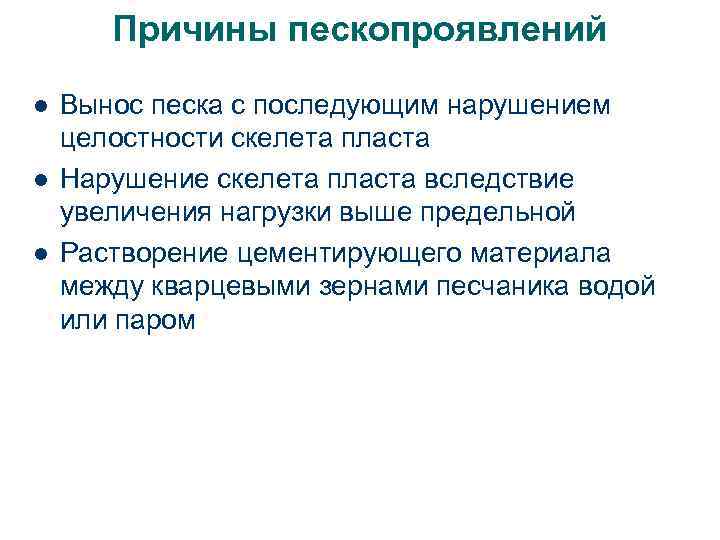

Причины пескопроявлений l l l Вынос песка с последующим нарушением целостности скелета пласта Нарушение скелета пласта вследствие увеличения нагрузки выше предельной Растворение цементирующего материала между кварцевыми зернами песчаника водой или паром

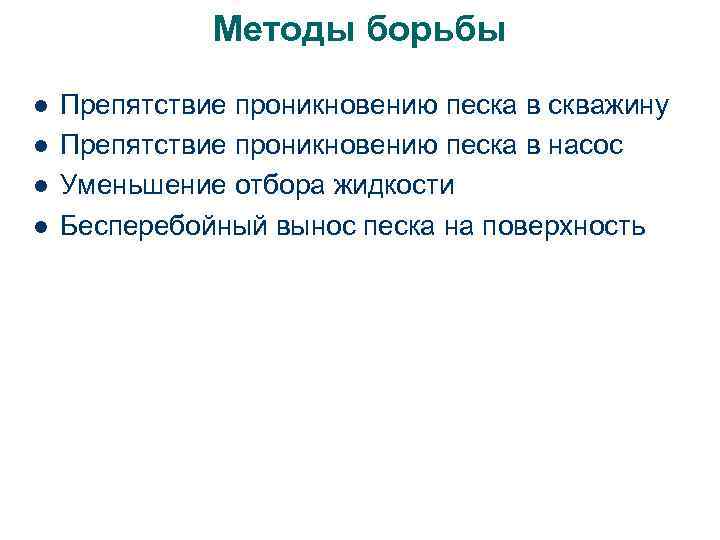

Методы борьбы l l Препятствие проникновению песка в скважину Препятствие проникновению песка в насос Уменьшение отбора жидкости Бесперебойный вынос песка на поверхность

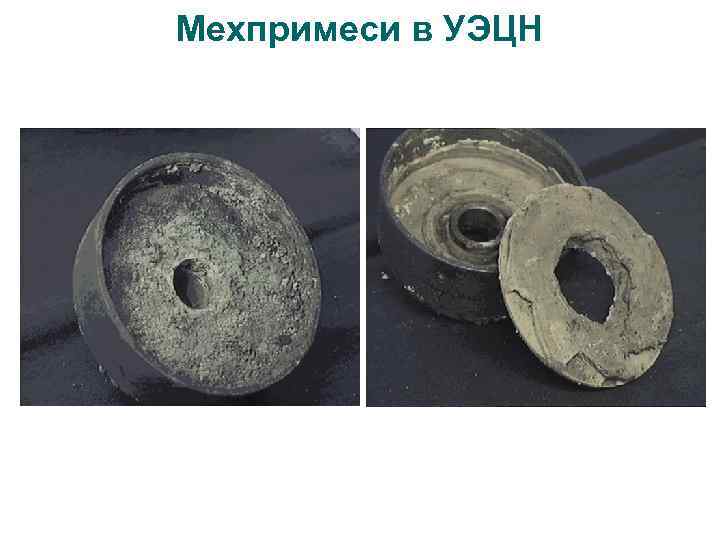

Мехпримеси в УЭЦН

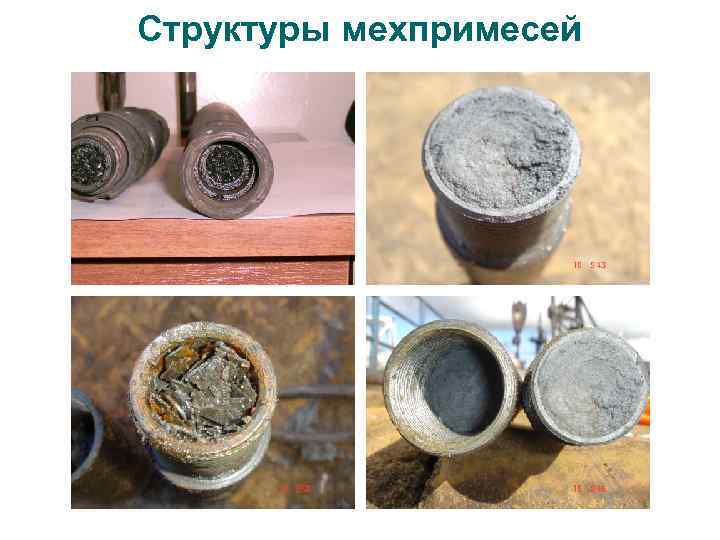

Структуры мехпримесей

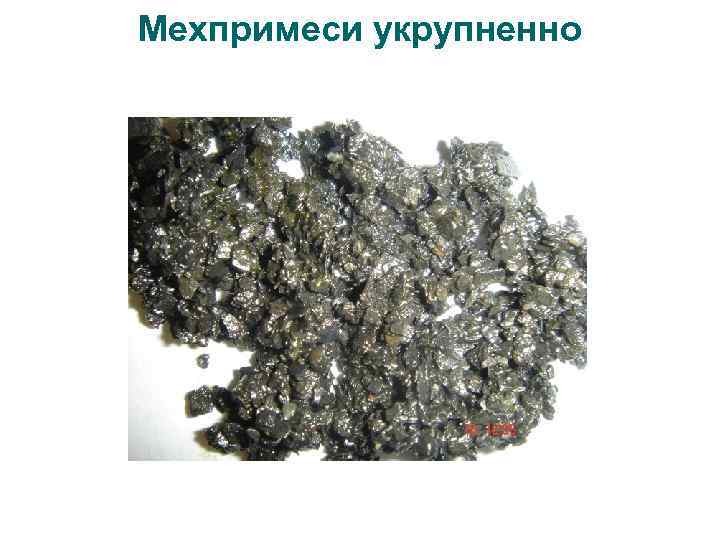

Мехпримеси укрупненно

Борьба с мехпримесями

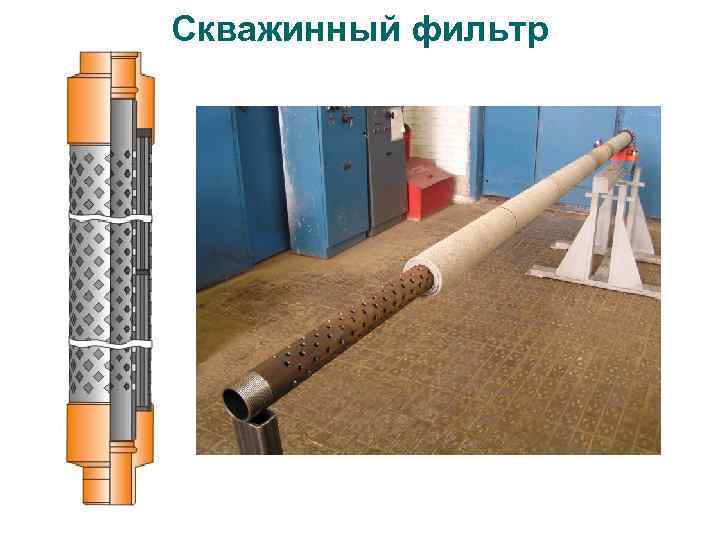

Скважинный фильтр

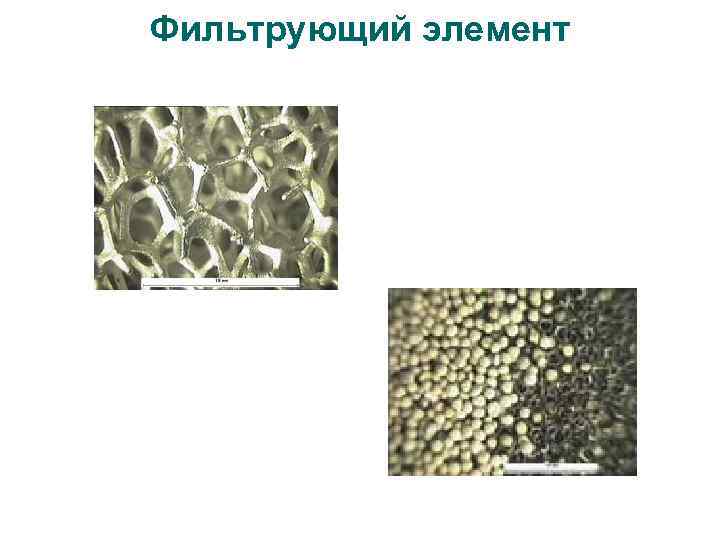

Фильтрующий элемент

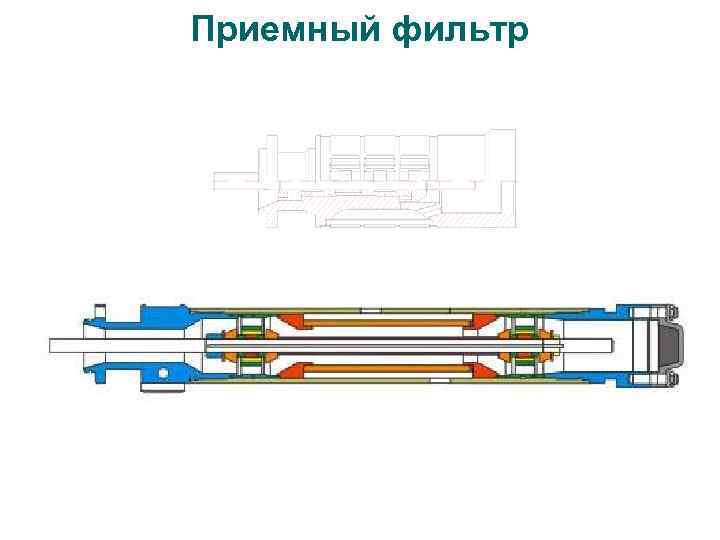

Приемный фильтр

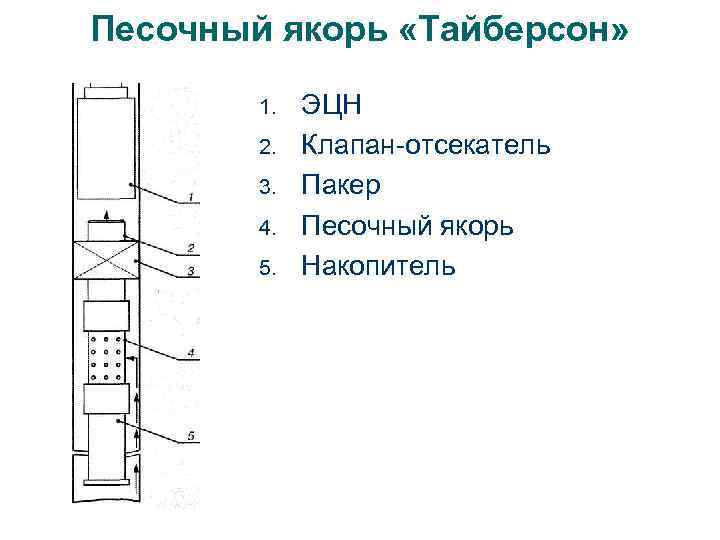

Песочный якорь «Тайберсон» 1. 2. 3. 4. 5. ЭЦН Клапан-отсекатель Пакер Песочный якорь Накопитель

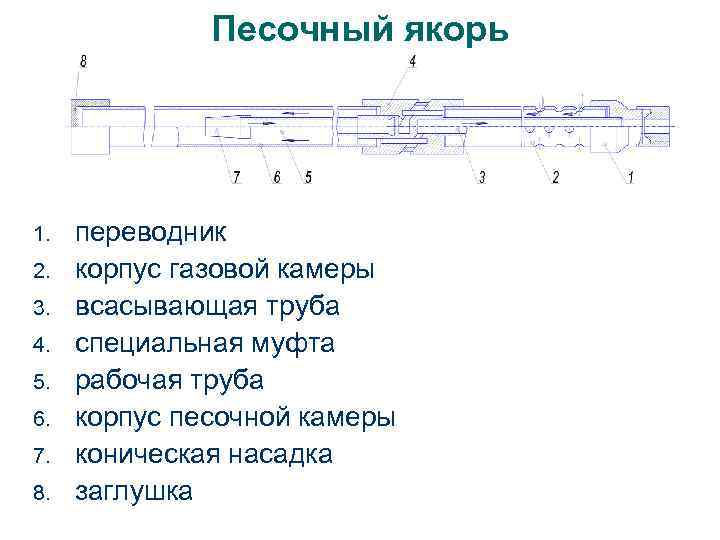

Песочный якорь 1. 2. 3. 4. 5. 6. 7. 8. переводник корпус газовой камеры всасывающая труба специальная муфта рабочая труба корпус песочной камеры коническая насадка заглушка

ШУМ

СМОЖ 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Устьевая арматура Обсадная колонна НКТ Верхний шламоуловитель УЭЦН Нижний шламоуловитель Система уплотнения Магнитная ловушка Пескоприёмник Пробка пескоприёмника Продуктивный пласт Зумпф

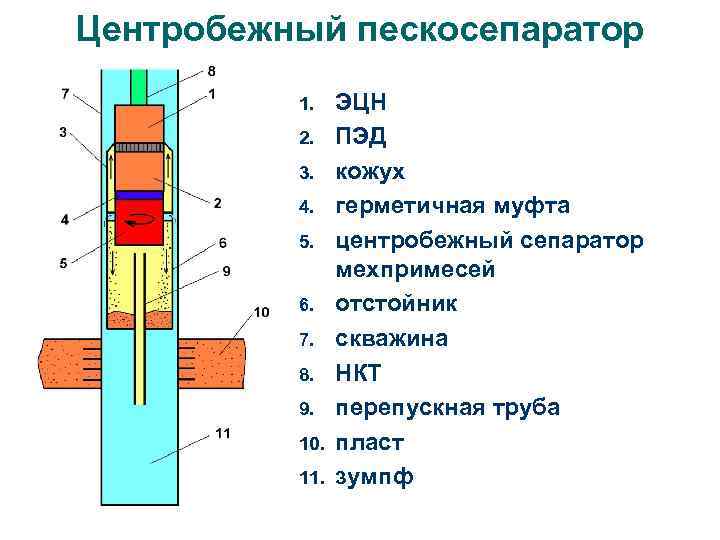

Центробежный пескосепаратор 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. ЭЦН ПЭД кожух герметичная муфта центробежный сепаратор мехпримесей отстойник скважина НКТ перепускная труба пласт зумпф
