РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА имени И. М. ГУБКИНА Особенности разработки и обустройства морских месторождений нефти и газа Москва 2014

Режимы разработки нефтяных залежей • - водонапорный • - газонапорный (газовой шапки) • - упругий • - растворенного газа • - гравитационный режим • - смешанный

Водонапорный режим разработки (естественный и искусственный) Скважины К Область питания Водоносный слой Нефтяная залежь Условие проявления режима Рпл > Рнас Q Гф КИН 0, 5 -0, 8 n t

Газонапорный режим (режим газовой шапки) • При газонапорном режиме используется энергия сжатого газа, заключенного в газовой шапке (режим газовой шапки). Нефть вытесняется к забоям скважин под давлением расширяющегося газа, находящегося в свободном состоянии. • Дебиты скважин падают в зависимости от увеличения объема газовой шапки над нефтяной залежью. По мере продвижения газовой шапки вниз, в нефтяных скважинах увеличивается газовый фактор и они переходят на чистый газ.

Упругий режим разработки залежи нефти • При упругом режиме вытеснение нефти происходит под действием расширения нефти, окружающей залежь воды и породы пласта. • Обязательное условие этого режима - Pпл > Pнас. • При упругом режиме газовый фактор должен быть постоянным. • Пласт должен быть замкнутым, но достаточно большим, чтобы его упругой энергии хватило для извлечения основных запасов нефти. • Дебиты скважин падают быстро. • КИН небольшой. • Упругий режим относится к режиму истощения. Для него характерны падение дебита при постоянной депрессии.

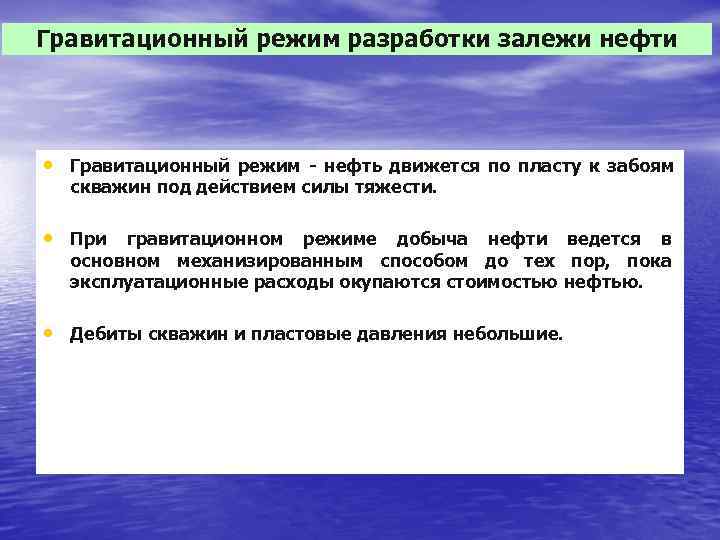

Гравитационный режим разработки залежи нефти • Гравитационный режим - нефть движется по пласту к забоям скважин под действием силы тяжести. • При гравитационном режиме добыча нефти ведется в основном механизированным способом до тех пор, пока эксплуатационные расходы окупаются стоимостью нефтью. • Дебиты скважин и пластовые давления небольшие.

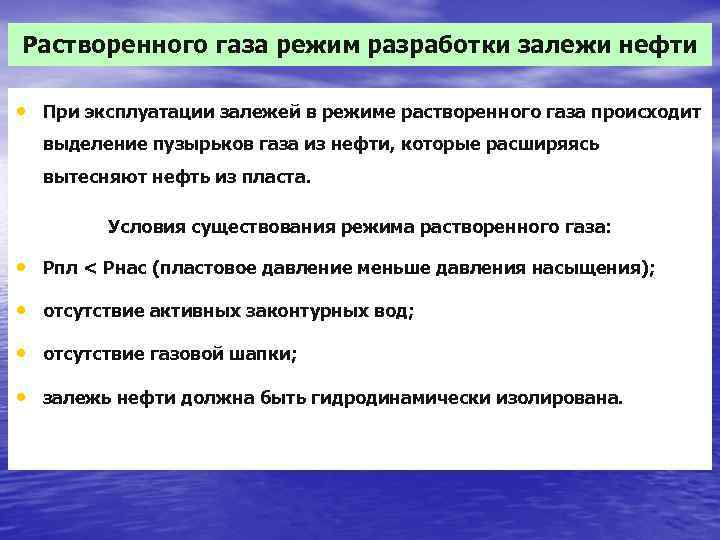

Растворенного газа режим разработки залежи нефти • При эксплуатации залежей в режиме растворенного газа происходит выделение пузырьков газа из нефти, которые расширяясь вытесняют нефть из пласта. Условия существования режима растворенного газа: • Pпл < Рнас (пластовое давление меньше давления насыщения); • отсутствие активных законтурных вод; • отсутствие газовой шапки; • залежь нефти должна быть гидродинамически изолирована.

Смешанный режим разработки залежи нефти • Смешанный режим разработки, при котором проявляется одновременно несколько движущихся сил.

Законтурное заводнение с целью ППД

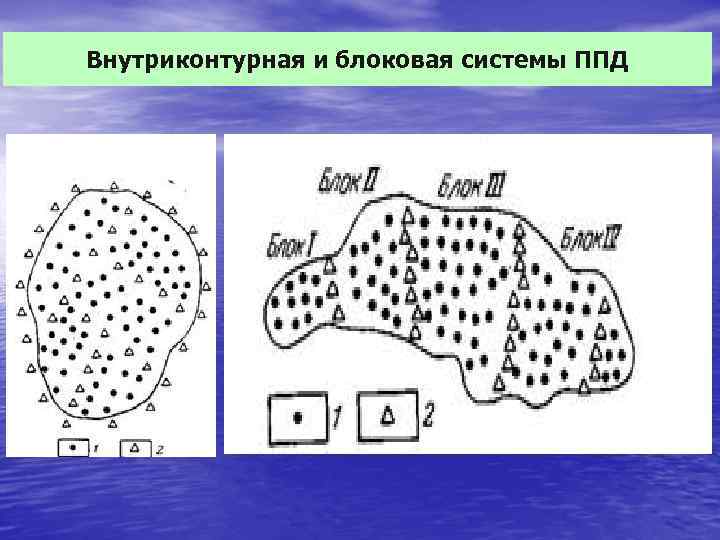

Внутриконтурная и блоковая системы ППД

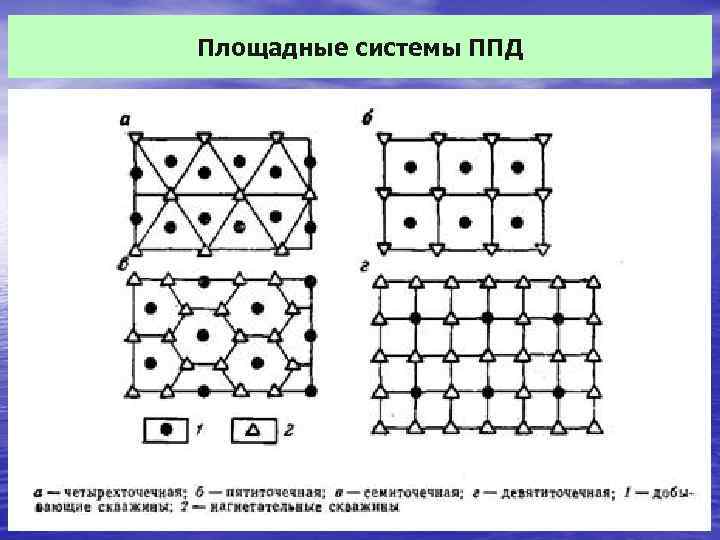

Площадные системы ППД
