РОССИЙСКАЯ ФЕДЕРАЦИЯ Тема 7 Правила стрельбы

РОССИЙСКАЯ ФЕДЕРАЦИЯ

Тема № 7: "Правила стрельбы из стрелкового оружия ".

Учебные и воспитательные цели: l l l Ознакомить студентов с периодами выстрела, начальной скоростью пули и ее практическое значение. Научить студентов правилам стрельбы, исходным установкам для стрельбы и правилами их назначения. Прививать студентов навыки действий в полевых условиях и мерам безопасности при обращении с оружием.

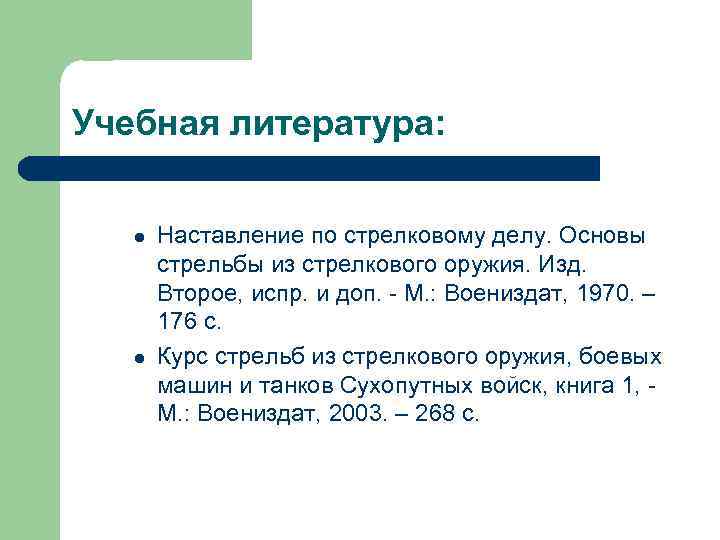

Учебная литература: l l Наставление по стрелковому делу. Основы стрельбы из стрелкового оружия. Изд. Второе, испр. и доп. М. : Воениздат, 1970. – 176 с. Курс стрельб из стрелкового оружия, боевых машин и танков Сухопутных войск, книга 1, М. : Воениздат, 2003. – 268 с.

Учебные вопросы: 1. 2. 3. Внешняя и внутренняя баллистика, периоды выстрела. Начальная скорость пули и ее практическое значение. Правила стрельбы, исходные установки для стрельбы и правила их назначения.

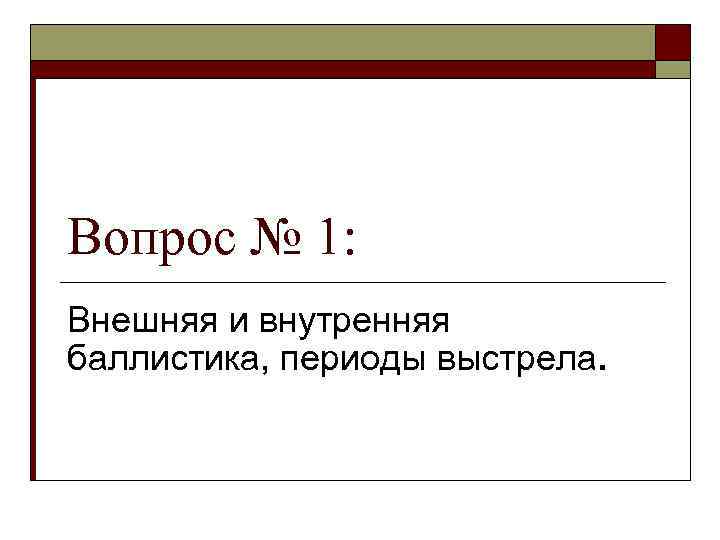

Вопрос № 1: Внешняя и внутренняя баллистика, периоды выстрела.

Баллистика это наука о движении пули (снаряда) при стрельбе, она подразделяется на внутреннюю и внешнюю. Внутренняя баллистика занимается изучением процессов, которые происходят при выстреле, особенно при движении пули (снаряда) по каналу ствола.

Выстрел представляет собой выбрасывание пули (снаряда) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.

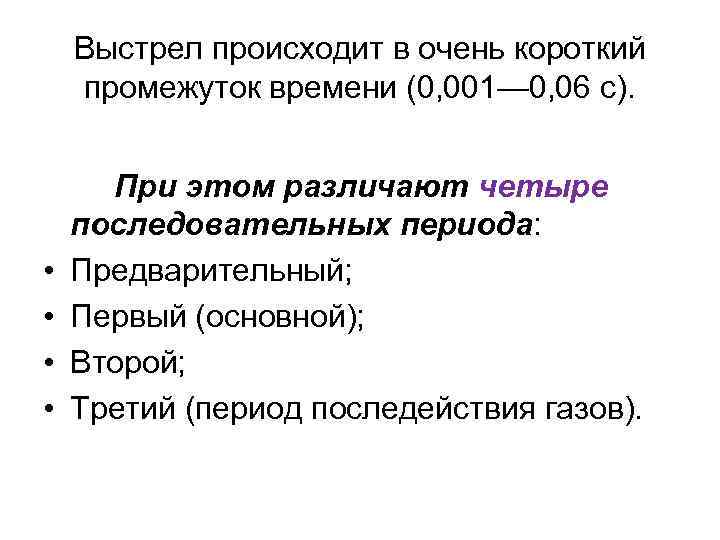

Выстрел происходит в очень короткий промежуток времени (0, 001— 0, 06 с). • • При этом различают четыре последовательных периода: Предварительный; Первый (основной); Второй; Третий (период последействия газов).

Длительность периодов • Предварительный период длится от начала горения заряда до начала движения пули (снаряда), где создается давление (форсирования), и оно достигает 250 500 кг/кв. см. • Первый(основной)период длится от начала движения пули до момента полного сгорания порохового заряда , где создается (максимальное) давление которое достигает 2800 2900 кг/кв. см.

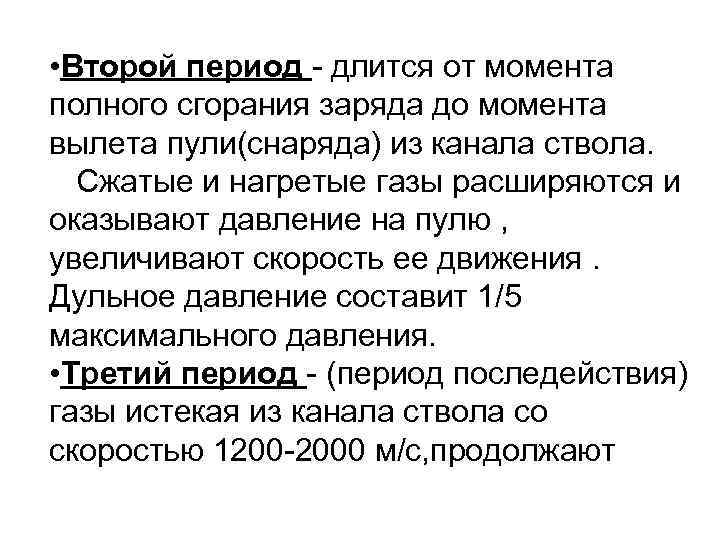

• Второй период длится от момента полного сгорания заряда до момента вылета пули(снаряда) из канала ствола. Сжатые и нагретые газы расширяются и оказывают давление на пулю , увеличивают скорость ее движения. Дульное давление составит 1/5 максимального давления. • Третий период (период последействия) газы истекая из канала ствола со скоростью 1200 2000 м/с, продолжают

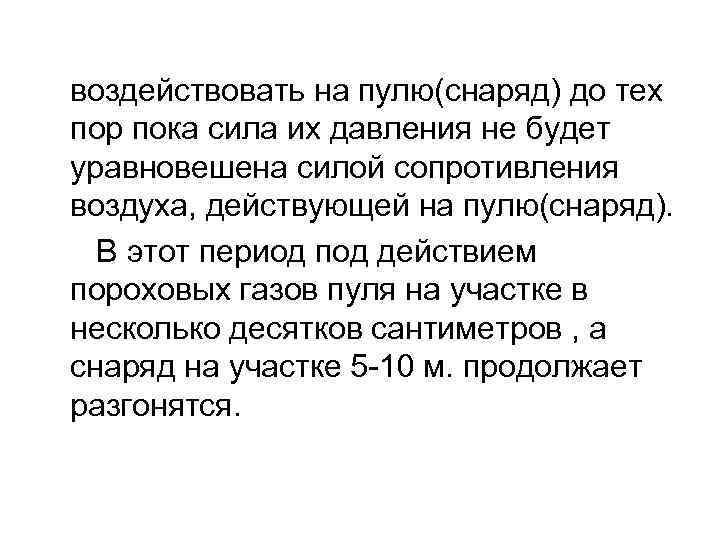

воздействовать на пулю(снаряд) до тех пор пока сила их давления не будет уравновешена силой сопротивления воздуха, действующей на пулю(снаряд). В этот период под действием пороховых газов пуля на участке в несколько десятков сантиметров , а снаряд на участке 5 10 м. продолжает разгонятся.

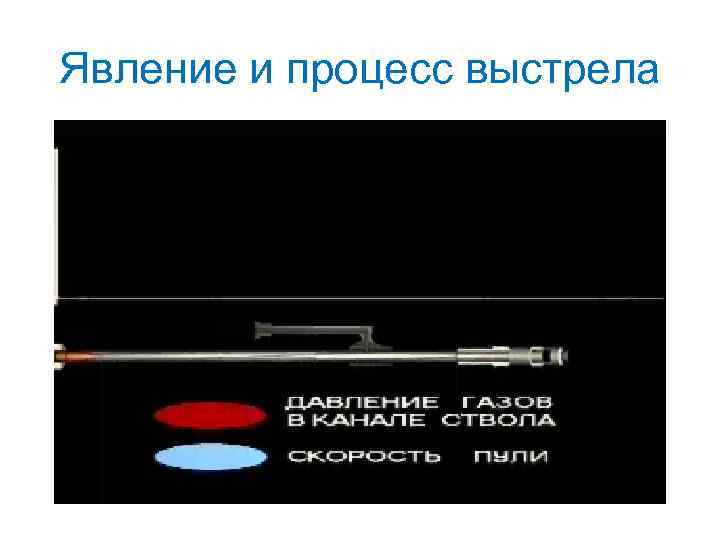

Явление и процесс выстрела

Внешняя баллистика - это наука, изучающая движение пули (гранаты) после прекращения действий на неё пороховых газов. Вылетев из канала ствола, пуля движется по инерции. Пуля (граната) при полёте в воздухе подвергается действию двух сил: • Сила тяжести (заставляющая пулю постепенно понижаться); • Сила сопротивления воздуха (непрерывно замедляет движение пули и стремится опрокинуть её) В результате действия этих сил скорость полёта пули постепенно уменьшается, а её траектория представляет собой по форме неравномерно изогнутую кривую линию.

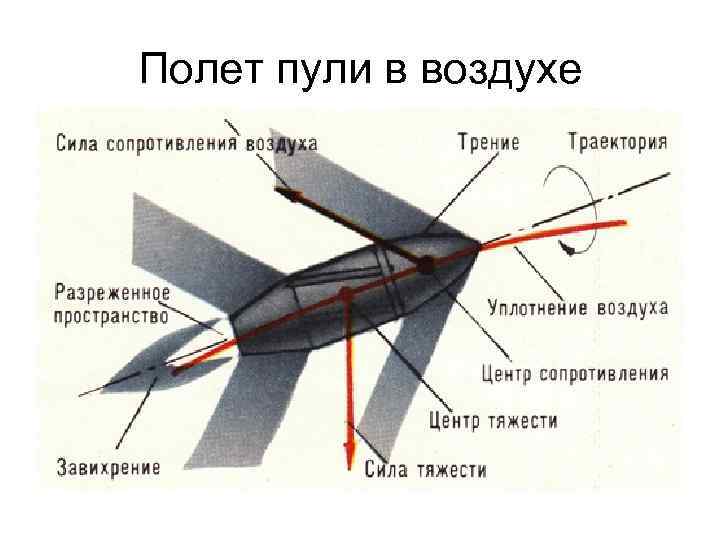

Полет пули в воздухе

Элементы траектории Траектория : кривая линия, которую описывает центр тяжести пули.

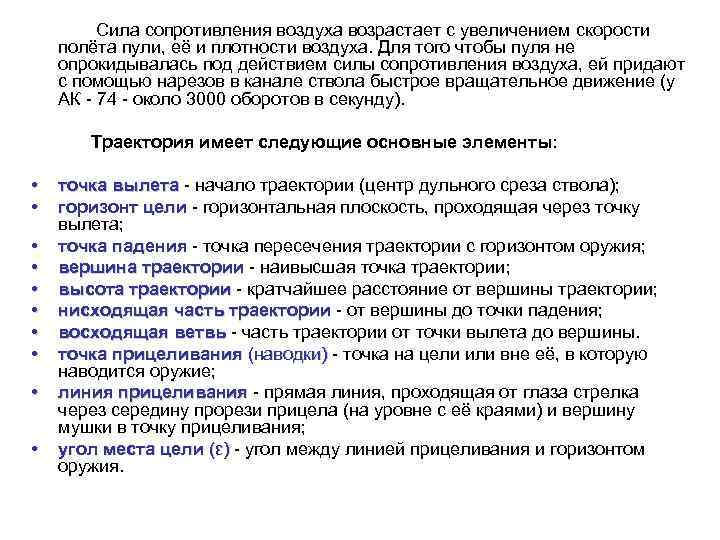

Сила сопротивления воздуха возрастает с увеличением скорости полёта пули, её и плотности воздуха. Для того чтобы пуля не опрокидывалась под действием силы сопротивления воздуха, ей придают с помощью нарезов в канале ствола быстрое вращательное движение (у АК 74 около 3000 оборотов в секунду). Траектория имеет следующие основные элементы: • • • точка вылета начало траектории (центр дульного среза ствола); горизонт цели горизонтальная плоскость, проходящая через точку вылета; точка падения точка пересечения траектории с горизонтом оружия; вершина траектории наивысшая точка траектории; высота траектории кратчайшее расстояние от вершины траектории; нисходящая часть траектории от вершины до точки падения; восходящая ветвь часть траектории от точки вылета до вершины. точка прицеливания (наводки) точка на цели или вне её, в которую наводится оружие; линия прицеливания прямая линия, проходящая от глаза стрелка через середину прорези прицела (на уровне с её краями) и вершину мушки в точку прицеливания; угол места цели (ε) угол между линией прицеливания и горизонтом оружия.

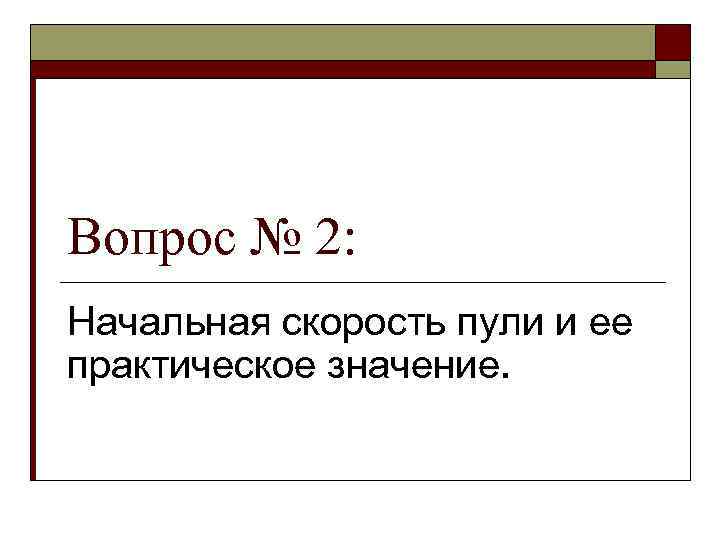

Вопрос № 2: Начальная скорость пули и ее практическое значение.

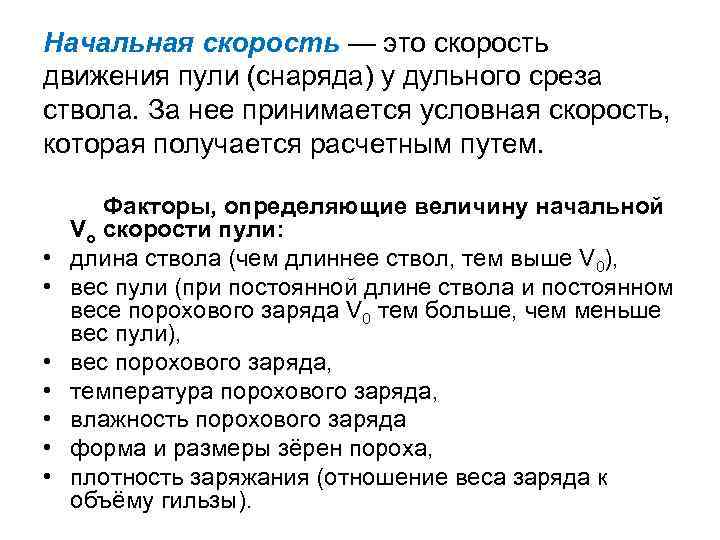

Начальная скорость — это скорость движения пули (снаряда) у дульного среза ствола. За нее принимается условная скорость, которая получается расчетным путем. • • Факторы, определяющие величину начальной Vo скорости пули: длина ствола (чем длиннее ствол, тем выше V 0), вес пули (при постоянной длине ствола и постоянном весе порохового заряда V 0 тем больше, чем меньше вес пули), вес порохового заряда, температура порохового заряда, влажность порохового заряда форма и размеры зёрен пороха, плотность заряжания (отношение веса заряда к объёму гильзы).

Вопрос № 3: Правила стрельбы, исходные установки для стрельбы и правила их назначения.

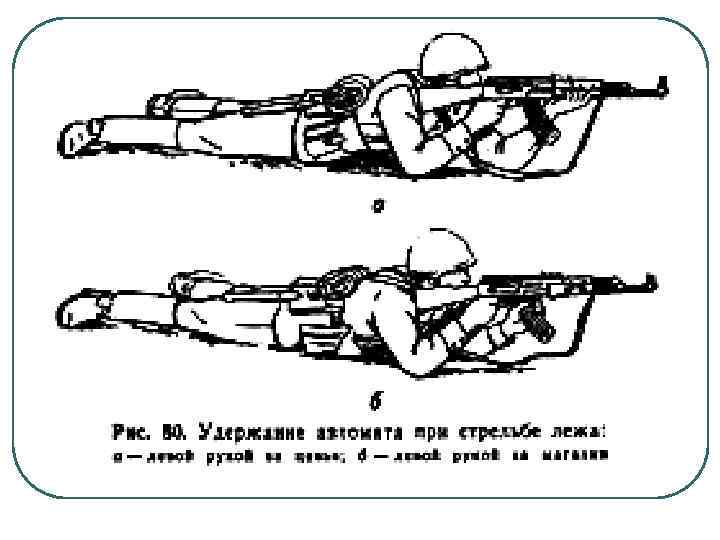

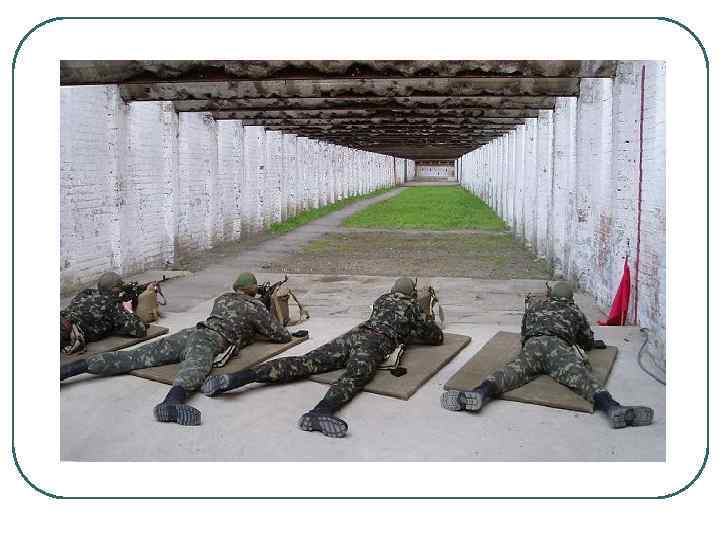

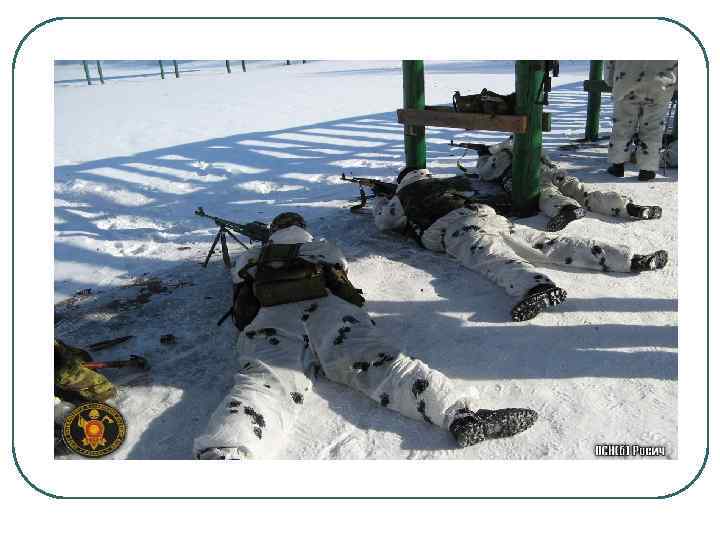

Стрельба из автомата (пулемета) может вестись из различных положений и с любого места, откуда видна цель или участок местности, на котором ожидается появление противника. Принятие положения для стрельбы лежа

Изготовка для стрельбы

Нажатие спускового крючка

Ошибки прицеливания (неправильно) (правильно)

Меры безопасности при обращении с оружием: • Во время проведения стрельбы все действия с оружием производить только по командам руководителя стрельбы. • По окончании или в случаях перерывов в стрельбе, а также при передаче и получении оружия необходимо прежде всего убедиться в том, что оно не заряжено. • В процессе стрельбы держать оружие только в направлении стрельбы или стволом вверх, независимо оттого, заряжено оно или нет. • Немедленно прекратить стрельбу и разрядить оружие в случаях: поступления команды о прекращении стрельбы, появления белого флага, запрещающего продолжение стрельбы, появления в секторе обстрела людей иди животных, • Носить и хранить оружие с закрытым затвором и спущенным с боевого взвода курком.

Категорически запрещается: • Заряжать оружие до команды руководителя и сигнала «ОГОНЬ» . • Направлять оружие на людей, в сторону и в тыл стрельбища, независимо от того, заряжено оно или нет. • Открывать и вести огонь из неисправного оружия, при поднятом белом флаге. • Оставлять где бы то ни было заряженное оружие или передавать его другим лицам. • Заходить на участки стрельбища, где имеются неразорвавшиеся боевые гранаты (снаряды), другие взрывоопасные пред меты, и трогать их.

МЕРА ИЗМЕРЕНИЯ УГЛОВ - ТЫСЯЧНАЯ За единицу измерения углов (меру углов) в стрелковой практике принимают центральный угол, длина дуги которого равна 1/6000 части длины окружности. Эту угловую единицу называют делением угломера.

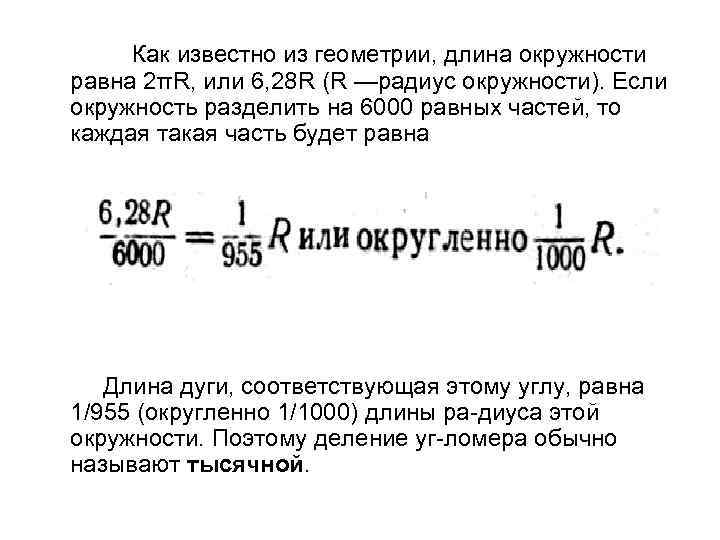

Как известно из геометрии, длина окружности равна 2πR, или 6, 28 R (R —радиус окружности). Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна Длина дуги, соответствующая этому углу, равна 1/955 (округленно 1/1000) длины ра диуса этой окружности. Поэтому деление уг ломера обычно называют тысячной.

Углу в одну тысячную соответствует дуга, равная на расстоянии 1000 м — 1 м (1000 м: 1000), на расстоянии 500 м — 0, 5 м (500: 1000) и т. д. Полученные формулы называются формулами тысячной и имеют широкое применение в стрелковой практике. В данных формулах Д — дальность до предмета в метрах; У— угол, под которым виден предмет в тысячных; В — высота (ширина) предмета в метрах, т. е. длина хорды, а не дуги, однако при малых углах(до 15°) разница между длиной дуги и хорды не превышает одной тысячной, поэтому при практической работе они считаются равными.

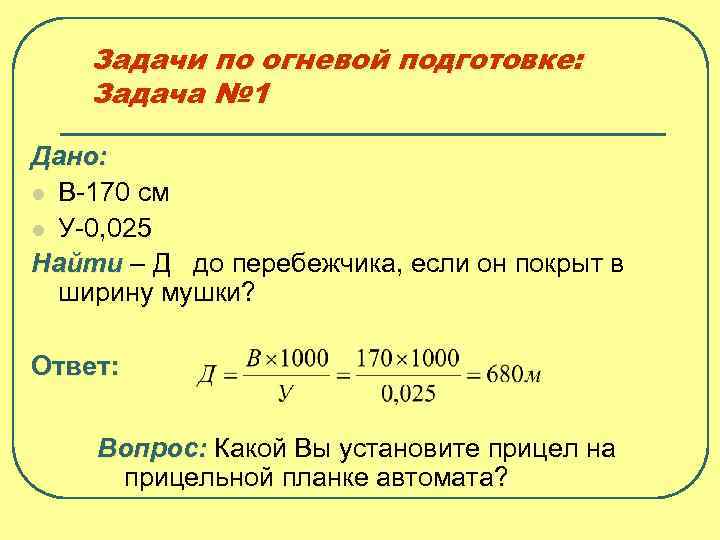

Задачи по огневой подготовке: Задача № 1 Дано: l В 170 см l У 0, 025 Найти – Д до перебежчика, если он покрыт в ширину мушки? Ответ: Вопрос: Какой Вы установите прицел на прицельной планке автомата?

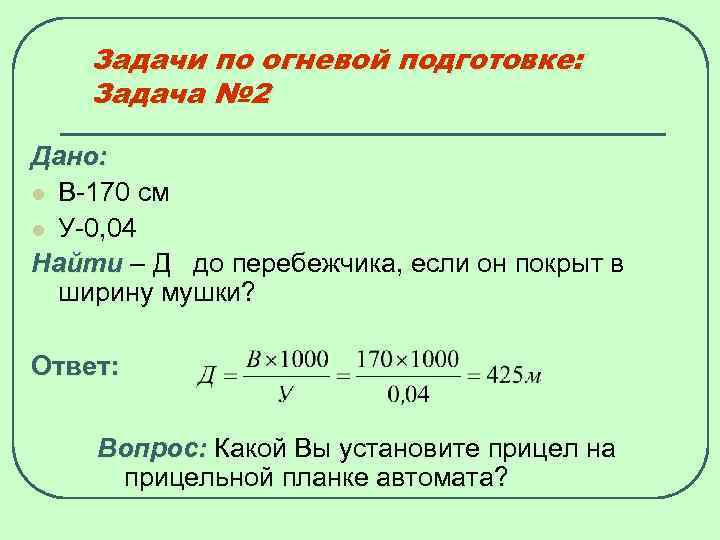

Задачи по огневой подготовке: Задача № 2 Дано: l В 170 см l У 0, 04 Найти – Д до перебежчика, если он покрыт в ширину мушки? Ответ: Вопрос: Какой Вы установите прицел на прицельной планке автомата?

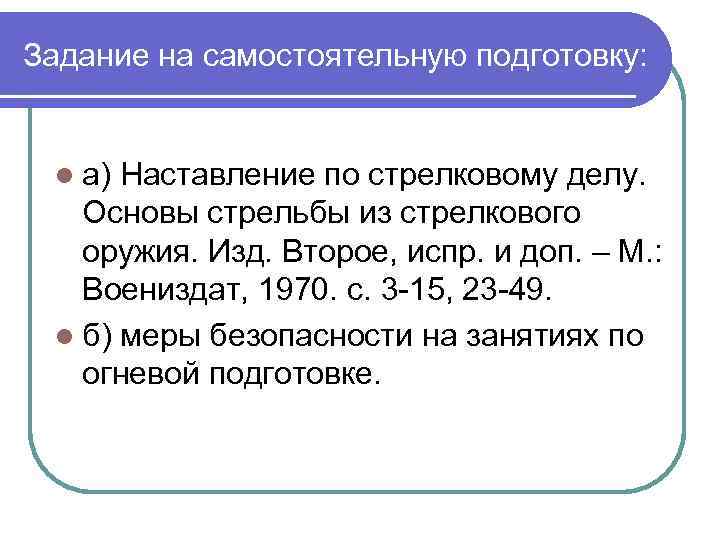

Задание на самостоятельную подготовку: l а) Наставление по стрелковому делу. Основы стрельбы из стрелкового оружия. Изд. Второе, испр. и доп. – М. : Воениздат, 1970. с. 3 15, 23 49. l б) меры безопасности на занятиях по огневой подготовке.
