Роль роботизированных DVDБиблиотек в построении архивных решений Докладчик: Беляев М. А. Руководитель отдела внедрения и развития информационных систем Компания: «Триал Электроникс ПЛС»
Содержание Проблемы архивирования данных и пути их решения. Оптические библиотеки Управляющее ПО Примеры применения KUBOTA
Концептуальная схема архива Администратор Поиск, анализ, статистика Хранение данных Библиотеки KUBOTA Сканирование документов . . Сканер Fujitsu Оперативный доступ к данным в распределённой системе . . Сеть Поиск, печать
Архив документов: проблемы Затраты на аренду помещения Затраты на противопожарные системы и кондиционирование Затраты на складской персонал
Архив документов: проблемы Велико время поиска документа Большое количество персонала Утеря или порча документа

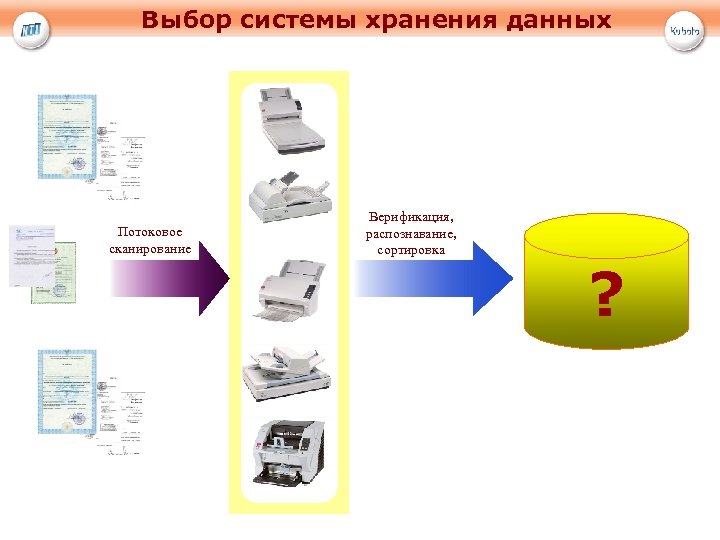

Выбор системы хранения данных Потоковое сканирование Верификация, распознавание, сортировка ?

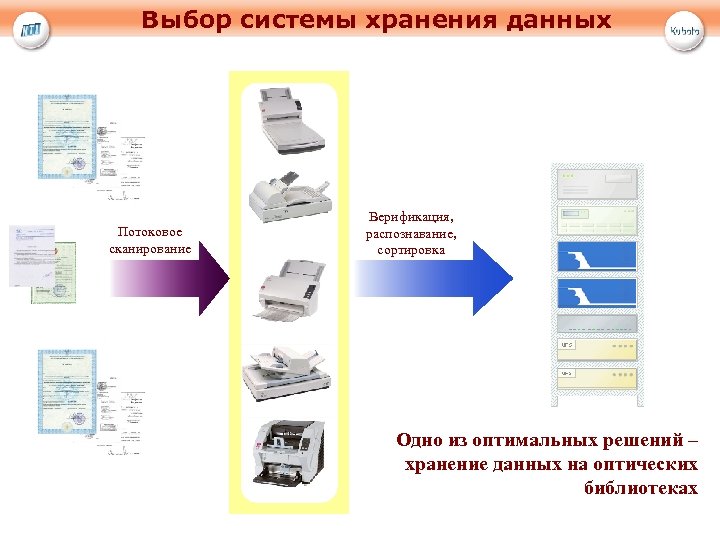

Выбор системы хранения данных Потоковое сканирование Верификация, распознавание, сортировка Одно из оптимальных решений – хранение данных на оптических библиотеках

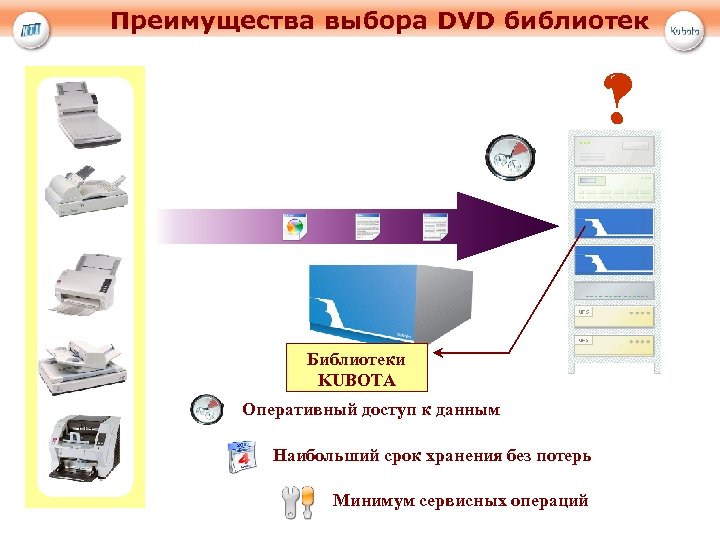

Преимущества выбора DVD библиотек ? ! Библиотеки KUBOTA Оперативный доступ к данным Наибольший срок хранения без потерь Минимум сервисных операций
Оптические библиотеки KUBOTA Классификация библиотек Библиотеки KUBOTA Управляющее ПО KUBOTA

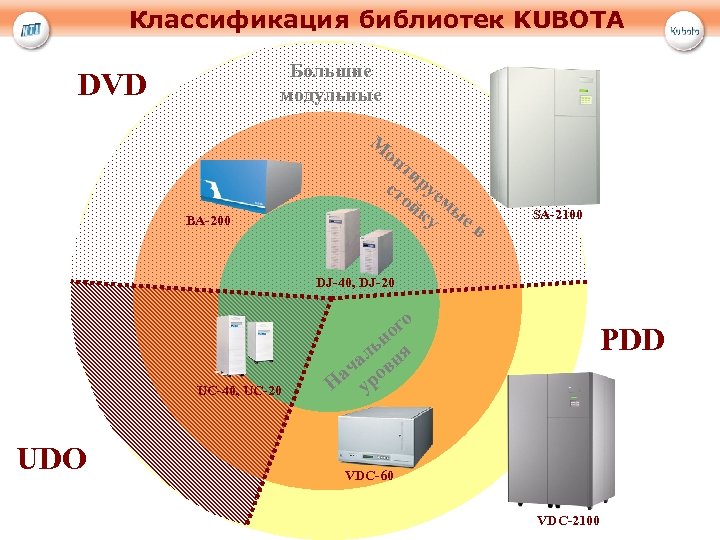

Классификация библиотек KUBOTA Большие модульные DVD М он BA-200 ти ст руе ой м ку ые в SA-2100 DJ-40, DJ-20 UC-40, UC-20 UDO о ог ьн я л ча овн а Н ур PDD VDC-60 VDC-2100

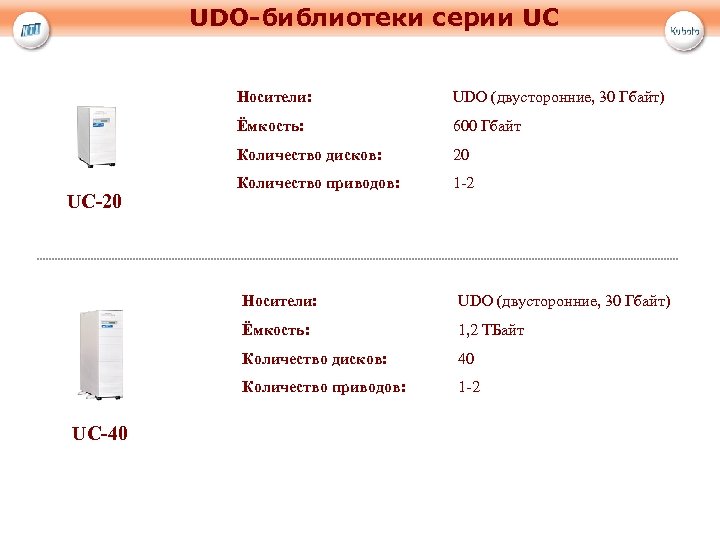

UDO-библиотеки серии UC Носители: Ёмкость: 600 Гбайт Количество дисков: UC-20 UDO (двусторонние, 30 Гбайт) 20 Количество приводов: 1 -2 Носители: Ёмкость: 1, 2 ТБайт Количество дисков: 40 Количество приводов: UC-40 UDO (двусторонние, 30 Гбайт) 1 -2

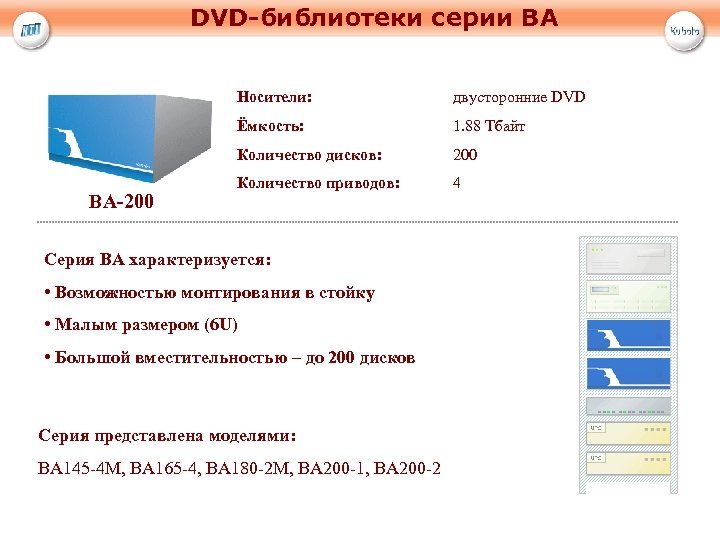

DVD-библиотеки серии BA Носители: Ёмкость: 1. 88 Тбайт Количество дисков: BA-200 двусторонние DVD 200 Количество приводов: 4 Серия BA характеризуется: • Возможностью монтирования в стойку • Малым размером (6 U) • Большой вместительностью – до 200 дисков Серия представлена моделями: BA 145 -4 M, BA 165 -4, BA 180 -2 M, BA 200 -1, BA 200 -2

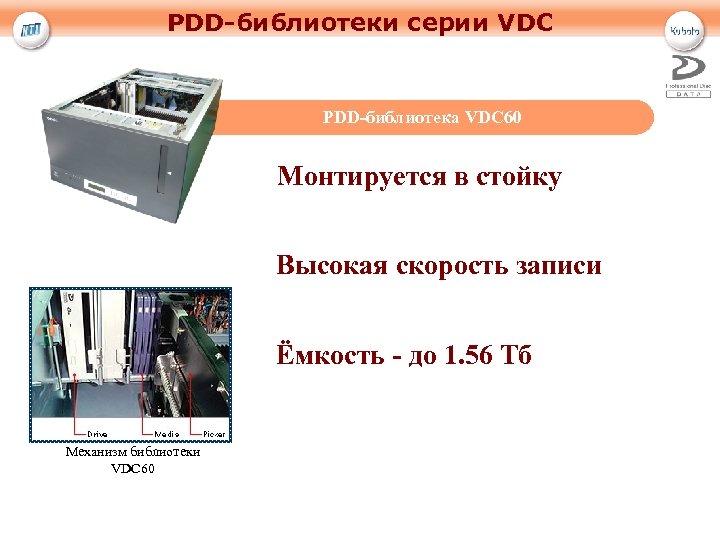

PDD-библиотеки серии VDC PDD-библиотека VDC 60 Монтируется в стойку Высокая скорость записи Ёмкость - до 1. 56 Тб Механизм библиотеки VDC 60

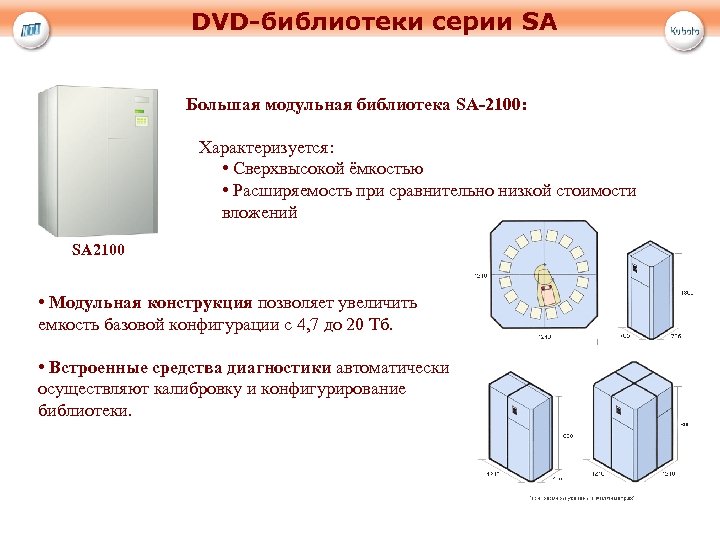

DVD-библиотеки серии SA Большая модульная библиотека SA-2100: Характеризуется: • Сверхвысокой ёмкостью • Расширяемость при сравнительно низкой стоимости вложений SA 2100 • Модульная конструкция позволяет увеличить емкость базовой конфигурации с 4, 7 до 20 Тб. • Встроенные средства диагностики автоматически осуществляют калибровку и конфигурирование библиотеки.

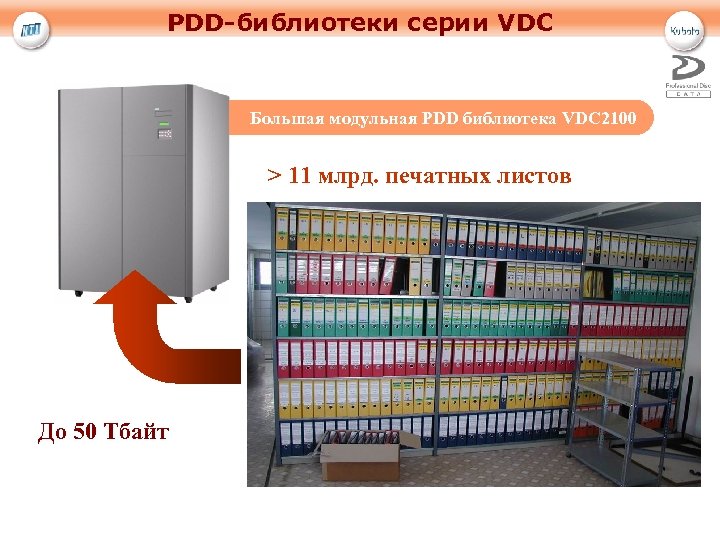

PDD-библиотеки серии VDC Большая модульная PDD библиотека VDC 2100 > 11 млрд. печатных листов До 50 Тбайт
Классификация управляющего ПО Управляющее ПО Базовое HSM Функции управляющего программного обеспечения роботизированных библиотек • управление приводами для выполнения операций чтения и записи; • управление роботом, который перемещает носители из слотов (в том числе mail slot) в привод и обратно; • организация и управление виртуальной файловой системой библиотеки.

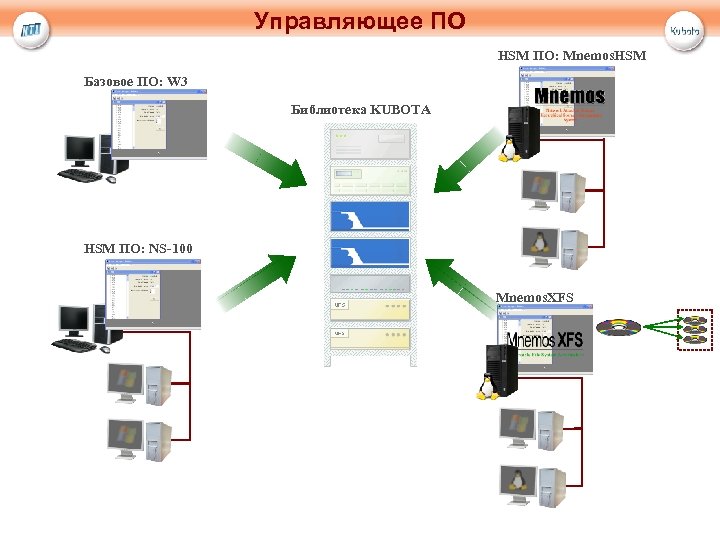

Управляющее ПО HSM ПО: Mnemos. HSM Базовое ПО: W 3 Библиотека KUBOTA HSM ПО: NS-100 Mnemos. XFS
Примеры решений Архивы документов Медицинский архив Архив видеонаблюдения Персонифицированный учёт Резервное копирование Энергетическая компания Медицинский центр Hitachi

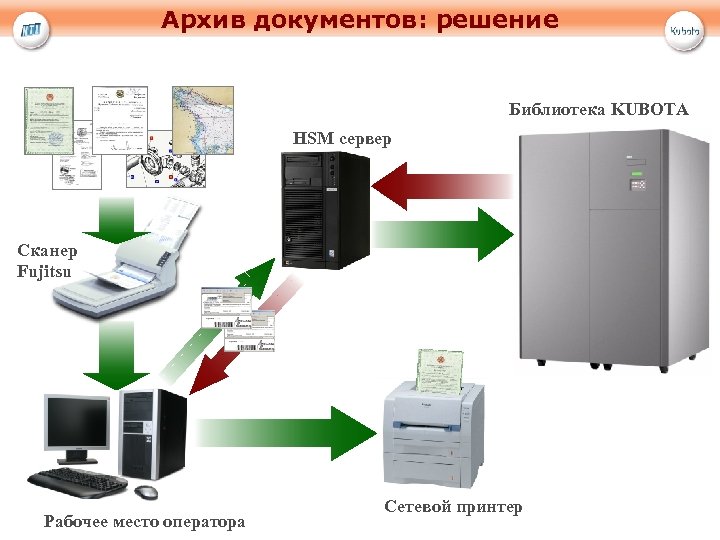

Архив документов: решение Библиотека KUBOTA HSM сервер Сканер Fujitsu Рабочее место оператора Сетевой принтер

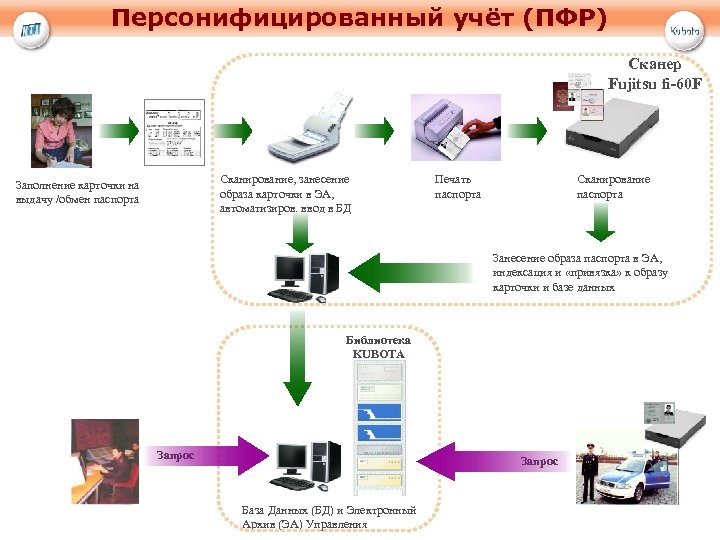

Персонифицированный учёт (ПФР) Сканер Fujitsu fi-60 F Сканирование, занесение образа карточки в ЭА, автоматизиров. ввод в БД Заполнение карточки на выдачу /обмен паспорта Печать паспорта Сканирование паспорта Занесение образа паспорта в ЭА, индексация и «привязка» к образу карточки и базе данных Библиотека KUBOTA Запрос База Данных (БД) и Электронный Архив (ЭА) Управления

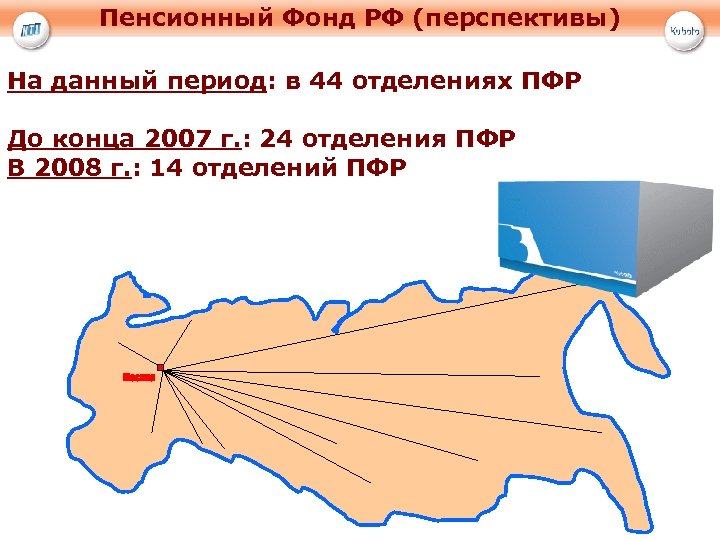

Пенсионный Фонд РФ (перспективы) На данный период: в 44 отделениях ПФР До конца 2007 г. : 24 отделения ПФР В 2008 г. : 14 отделений ПФР Москва

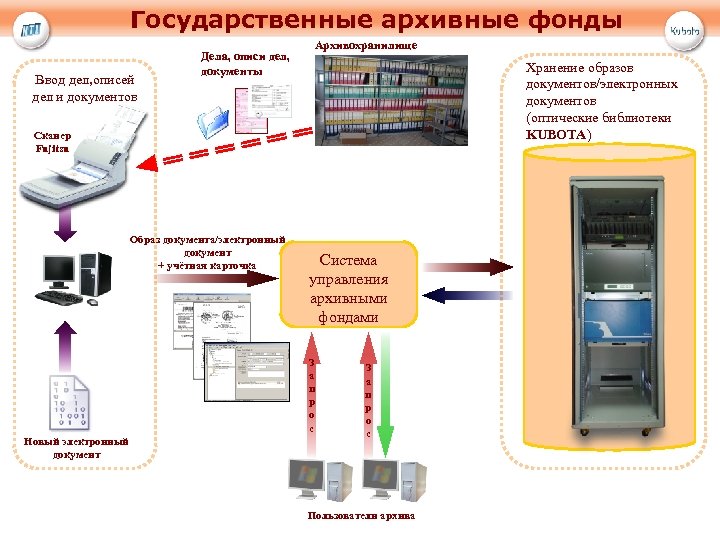

Государственные архивные фонды Ввод дел, описей дел и документов Архивохранилище Дела, описи дел, документы Хранение образов документов/электронных документов (оптические библиотеки KUBOTA) Сканер Fujitsu РК Образ документа/электронный + электронный документ + учётная карточка Система управления архивными фондами З а п р о с Новый электронный документ З а п р о с Пользователи архива
Решение для банка Центральный офис банка Сервер автоматизированной банковской системы Филиал банка Сервер Банковские документы Операционист Сканер Fujitsu fi-4530 C NAS Storage: Библиотека KUBOTA

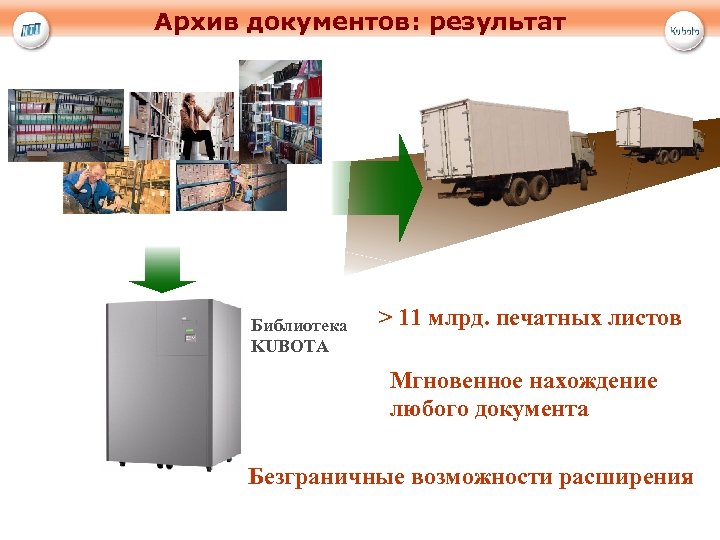

Архив документов: результат Библиотека KUBOTA > 11 млрд. печатных листов Мгновенное нахождение любого документа Безграничные возможности расширения

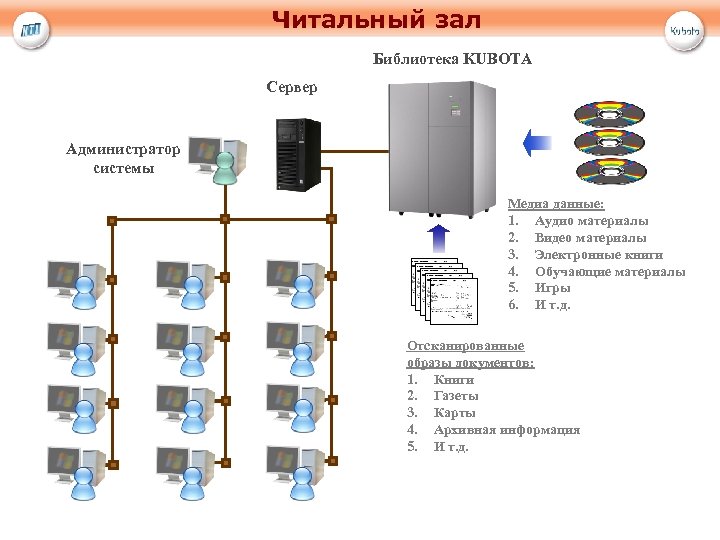

Читальный зал Библиотека KUBOTA Сервер Администратор системы Медиа данные: 1. Аудио материалы 2. Видео материалы 3. Электронные книги 4. Обучающие материалы 5. Игры 6. И т. д. Отсканированные образы документов: 1. Книги 2. Газеты 3. Карты 4. Архивная информация 5. И т. д.

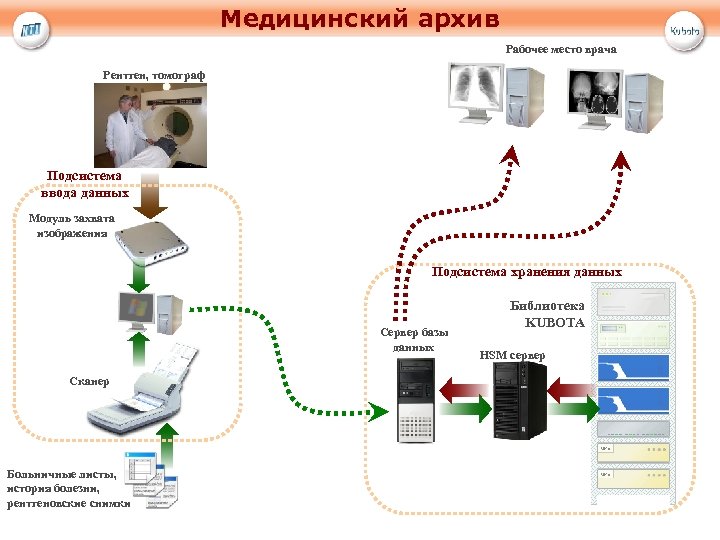

Медицинский архив Рабочее место врача Рентген, томограф Подсистема ввода данных Модуль захвата изображения Подсистема хранения данных Сервер базы данных Сканер Больничные листы, история болезни, рентгеновские снимки Библиотека KUBOTA HSM сервер

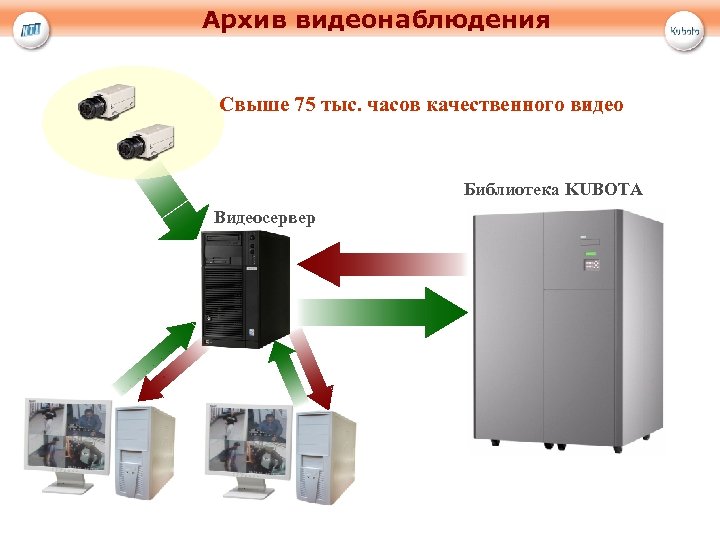

Архив видеонаблюдения Свыше 75 тыс. часов качественного видео Библиотека KUBOTA Видеосервер

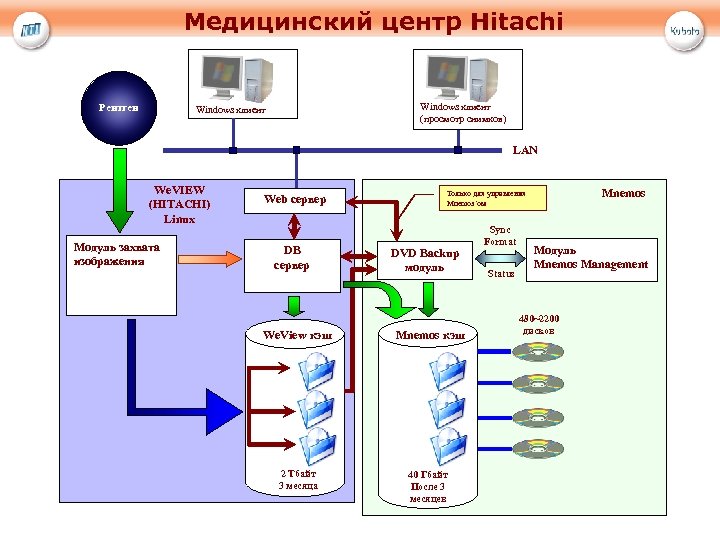

Медицинский центр Hitachi Рентген Windows клиент (просмотр снимков) Windows клиент LAN We. VIEW (HITACHI) Linux Модуль захвата изображения Web сервер DB сервер Mnemos Только для управления Mnemos’ом DVD Backup модуль We. View кэш Mnemos кэш 2 Тбайт 3 месяца 40 Гбайт После 3 месяцев Sync Format Status Модуль Mnemos Management 480~2200 дисков
Энергетическая компания Power. Com Windows клиент LAN Fujitsu Main. Frame Web MNEMOS БД /MNEMOS/TOP/2005/01 СЧЁТ Вручну ю СЧЁТ СЧЕТА 2005/01 4 ГБ /MNEMOS/TOP/2005/03. . . DVD-R 1 год 4 ГБ СЧЕТА 2005/01 /MNEMOS/TOP/2005/02 . . . . После 1 года

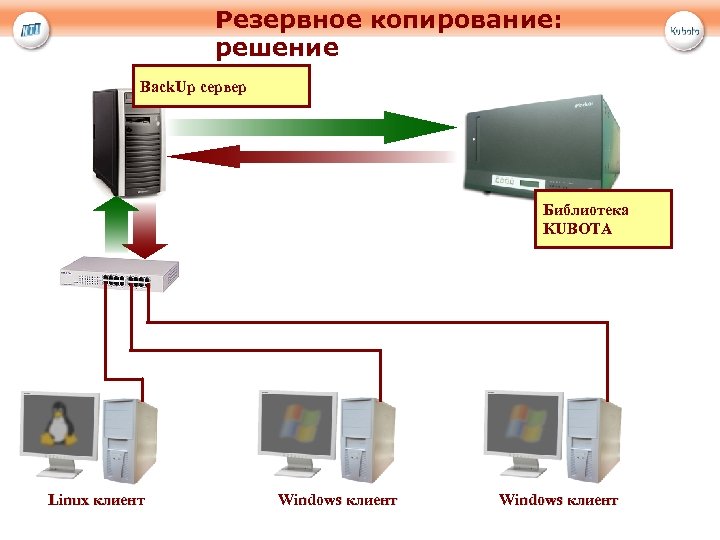

Резервное копирование: решение Back. Up сервер Библиотека KUBOTA Linux клиент Windows клиент
Гармоничное сочетание надёжности и функциональности…
Спасибо за внимание! Триал Электроникс ПЛС +7 (495) 913 -24 -53 +7 (495) 913 -24 -51 info@trialelectronics. ru www. trialelectronics. ru
