Рис. Оценка аномалии, обнаруженной непосредственно над рудными телами месторождения 1 — четвертичные покровные суглинки; 2 — коренные породы; 3 — нижняя граница глинистой коры выветривания; 4 — нижняя граница окисленных пород и руд; 5 — руды месторождения; 6 — ореолы рассеяния; 7 — канавы с шурфом; 8 — скважины зондировочного бурения; 9 — скважины колонкового бурения
Рис. Оценка аномалии, обусловленной механическим ореолом рассеяния на склоне 1 — элювиально делювиальные отложения; 2 — коренные породы; 3 — руды; 4 — ореолы рассеяния; 5 — канавы; 6 — скважины зондировочного бурения или шпуровой гамма съемки (цифры соответствуют очереди заложения скважин); 7 — скважина колонкового бурения
Рис. Оценка радиогидрохимической аномалии 1 — покровные суглинки; 2 — коренные породы; 3 — солончак; 4 — радиоактивный источник; 5 — руды; 6 — литохимическис ореолы рассеяния; 7 — уровень грунтовых вод; 8 — скважины зондировочного бурения (цифры соответствуют очереди заложения скважин); 9 — скважина колонкового бурения
Рис. Схема гидрохимического ореола слепого гидротермального месторождения урана, открытого по радиогидрохимической аномалии 1 — граниты, граносиениты; 2 — осадочно эффузивная толща; 3 — рудные тела; 4 — метеорные осадки и подземные воды нормального состава; 5 — радиоактивные воды; 6 — радиоактивный источник; 7 — поисковые скважины
Рис. Вторичные ореолы рассеяния урана (о) и свинца (б) на месторождении Л 5 1 1— 5 — содержание в элювиально делювиальных отложениях: урана — 1 — менее 2 гф (геохимических фонов), 2 — от 2 до 4 гф, 3 — от 4 до 8 гф, 4 — от 8 до 20 гф, б — свыше 20 гф; свинца — 1 — менее 3 гф, 2 — от 3 до 10 гф, 3 — от 10 до 30 гф, 4 — от 30 до 100 гф, 5 — не более 100 гф; 6 — выходящие на поверхность урановые рудные тела; 7 — проекция по восстанию выхода слепого уранового рудного тела на дневную поверхность; 8 —участок металлометрической аномалии, рекомендованный для разведки на горизонтах III и VII 9 — слепые урановые рудные зоны, вскрытые на горизонте VII и спроектированные (по восстанию) на дневную поверхность
Рис. Вторичный ореол рассеяния урана в пестроцветной коре выветривания 1 — кора выветривания; 2 — туфы; 3 — туфоконгломе раты; 4 — рудное тело; 5 — первичный ореол рассеяния; 6 — вторичный ореол рассеяния; 7 — скважины
Рис. Локализация перспективной площади по данным рекогносцировочной гидрохимической съемки (по 3. И. Деевой) 1 — эффузивно осадочные отложения палеозоя; 2 — гранитоиды; 3 — тектонические нарушения; 4— опробованные водопункты: а— колодцы, б — родники, в — озера и реки; 5 — аномальное содержание урана в водах; 6 — перспективная площадь, оконтуренная по данным радиогидрохимической съемки
Рис. Представительный горизонт опоискования (по А. Н. Еремееву, 1963) а — открытый ореол рассеяния; б — погребенный ореол рассеяния; 1 — щебенистая кора выветривания; 2 — глинистая кора выветривания; 3 — рыхлые отложения; 4 — изоконцентрация радиоактивных элементов; 5 — рудовмещающие породы; 6 — рудное тело; 7 — первичный ореол рассеяния
Рис. Выбор мест заложения скважин картировочного бурения по совокупности геолого геофизических данных (по А. С. Клочкову, 1963 г. ) 1 — графики электропрофилирования (рр и магниторазведки (Az); 2 — выходы палеозой ских пород: о — коренные породы, б — достоверные высыпки; з — четвертичные делю виально пролювиальные отложения; 4 — миоценовые озерные глины; 5 — глинистая кор; выветривания; 6 — щебенистая кора выветривания; 7 — роговообманковые порфириты 8 — туфоагломераты; 9 — туфы андезитовых порфиритов; ю — туфопесчаники; и — кремнистые

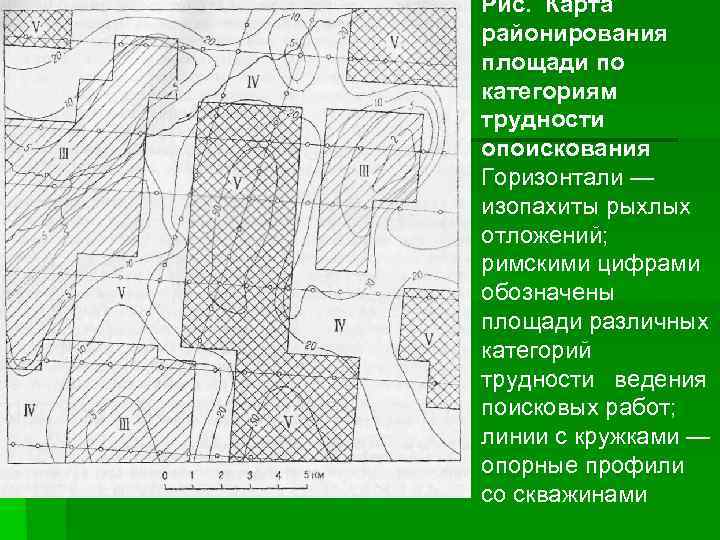

Рис. Карта районирования площади по категориям трудности опоискования Горизонтали — изопахиты рыхлых отложений; римскими цифрами обозначены площади различных категорий трудности ведения поисковых работ; линии с кружками — опорные профили со скважинами
Рис. . Фрагмент карты достоверности опоискования участка 1 — достоверно опоискованные площади, 2 — недостоверно опоискованные площади, 3 — песчаные горизонты, 4 — изопахиты рыхлых отложений; 5 — поисковые
Рис. Остаточный и наложенный вторичные ореолы рассеяния урана одного из рудопроявленнй, открытого глубинными поисками 1 — современные суглинки; 2 — пестроцветная глинистая кора выветривания; 3 — щебенистая кора выветривания; 4 — чередование лито и кристаллокластических туфов андезитового состава; 5 — андезитовые порфириты; 6 — плагиогранит порфиры; 7 — зона дробления; 8 — рудные тела; 9 — изоконцентрации урана в n 10_4%; 10 — скважины (а) и шпуры (б). Различной штриховкой показаны участки ореолов с содержанием урана выше 100 х10 4%

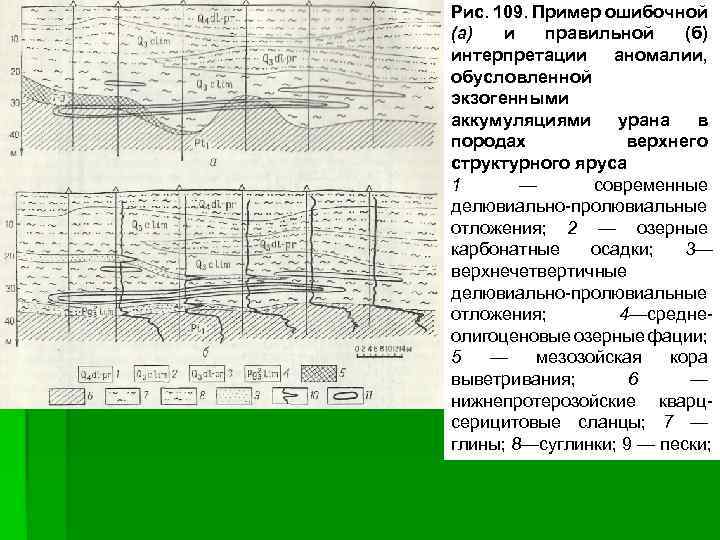

Рис. 109. Пример ошибочной (а) и правильной (б) интерпретации аномалии, обусловленной экзогенными аккумуляциями урана в породах верхнего структурного яруса 1 — современные делювиально пролювиальные отложения; 2 — озерные карбонатные осадки; 3— верхнечетвертичные делювиально пролювиальные отложения; 4—средне олигоценовые озерные фации; 5 — мезозойская кора выветривания; 6 — нижнепротерозойские кварц серицитовые сланцы; 7 — глины; 8—суглинки; 9 — пески;
Рис. Пример вторичных экзогенных аккумуляций урана в рыхлых отложениях и погребенного рудопроявления 1 — четвертичные отложения; 2 — олигоценовые песчано глинистые осадки; 3 — триас юрская кора выветривания; 4 — граниты; 5 — лампрофиры; 6 — изолинии гамма активности в мкр/ч; 7 — рудное тело; 8 — скважины (а) и шпуры (б), пройденные с помощью СУГП
Рис. Оценка аномалии, обусловленной механическим ореолом рассеяния на склоне 1 — элювиально делювиальные отложения; 2 — коренные породы; 3 — руды; 4 — ореолы рассеяния; 5 — канавы; 6 — скважины зондировочного бурения или шпуровой гамма съемки (цифры соответствуют очереди заложения скважин); 7 — скважина колонкового бурения
Рис. Оценка аномалии в присклоновых торфяниках 1 — элювиально делювиальные отложения; 2 — коренные породы; 3 — присклоновые торфяники; 4 — аккумуляции урана в торфяниках; 5 — рудное тело; 6 — ореолы рассеяния; 7 — канавы; 8 — скважины зондировочного бурения или шпуровой гамма съемки (цифры соответствуют очереди заложения скважин), 9 — скважина колонкового бурения
Рис. Основные типы вторичных ореолов рассеяния, по В. В. Поликар почкину: Iрудное тело в разрезе; 2 коренные породы; 3 местные и 4 приносные рыхлые отложения; 5 остаточные и 6 -иаяоженные ореолы рассеяния
Рис. 30. Газортутные ореолы на Березовском полиметаллическом месторождении в Закарпатье ( на Ульгезинском медноколчеданном месторождении Южного Урала (б), по В. З. Фурсову а 1 - щебнисто - глинистая кора выветривания, 2 риолиты, 3 - риолитовые туфы, 4 - аргиллиты, алевролиты, песчаники 5 риолитовые туфы среднего горизонта, 6 брекчии, 7 - рудные тела, 8 разрывы, 9 - графики содержал паров ртути в почвенном воздухе (п 10'° мг/л); б- 1 суглинки и глина, 2 - андезитовые порфириты 0^1 липариты, 4 кремнистые сланцы и 5 - известняки />2> б- дайки габбро-диабазов, 7 рудные тела, 8 - график содержаний паров ртути в почвенном воздухе по наблюдениям 28. VI. 73 г. , 9 - то же, по наблюдет 2. УН. 73 г. после дождя
Рис1. Распределение свинца и бария в почвах и золе растений одного из участков свинцовоцинково-баритового месторождения, по А. Л. Ковалевскому. 1 эоловые пески; 2 карбонатизированные глины павлодарской свиты; 3 - засоленные глины аральской свиты: 4 глины акчийской свиты; 5 -метасоматические тела барита с полиметаллическими рудами; бкремнистые баритизированные породы щтего фамена; 7 - углисто-кремнисто-карбонатные
Рис. 33. Геофизические аномалии над скрытыми рудными телами, по В. В. Аристову: 1 -месторождения, создающие отчетливые магнитные аномалии: а- план изодинам магнитной съемки; 6 -ризрез магнетитового месторождения, погребенного под платформенным чехлом рыхлых отложений; над месторождением проявляются отчетливые магнитные аномалии; П-месторождения, создающие комплексные геофизические аномалии: а- план гравитационных (пунктирные линии) и магнитных (сплошные шш) аномалий железных руд Курской магнитной аномалии; бразрез месторождения, погребенного в докембрийском фундаменте под
Рис. 103. Карта районирования площади по категориям трудности опо искования Горизонтали — изопахиты рыхлых отложений; римскими цифрами обо значены площади различных категорий трудности ведения поисковых работ; линии с кружками — опорные профили со скважинами
