• Рис. 32 1. Конструктивный вариант синхронной машины: обмотка якоря расположена на статоре, а обмотка возбуждения — на роторе • Рис. 32 2 Конструктивный вариант синхронной машины: обмотка якоря расположена на роторе, а обмотка возбуждения — на статоре
Рис 32 3. Сегмент статора крупной синхронной машины

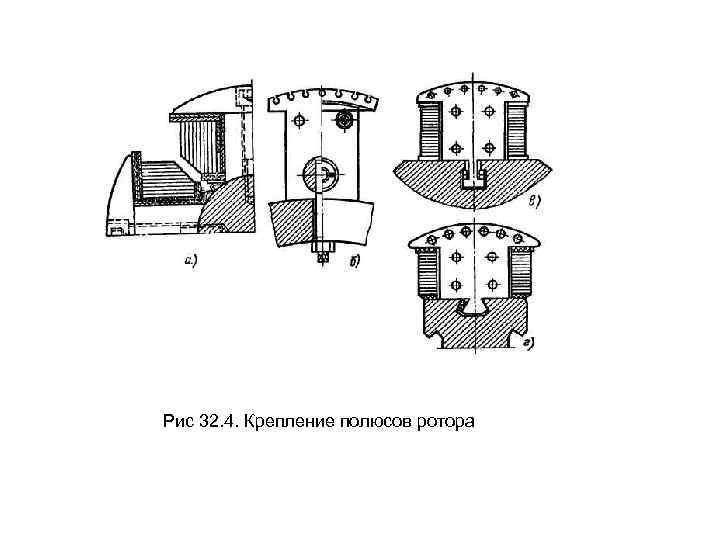

Рис 32. 4. Крепление полюсов ротора

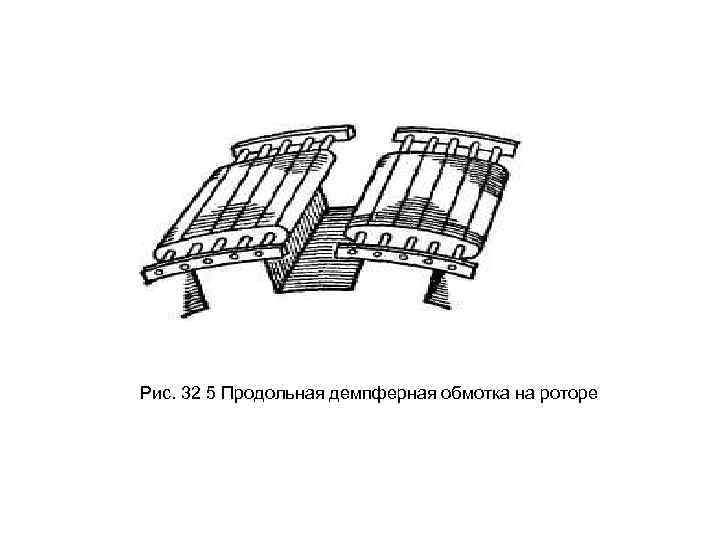

Рис. 32 5 Продольная демпферная обмотка на роторе

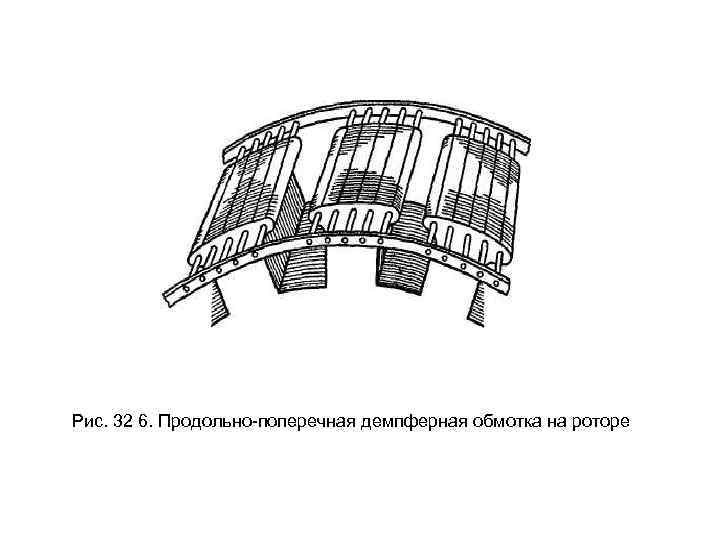

Рис. 32 6. Продольно-поперечная демпферная обмотка на роторе
Рис. 32. 7. Ротор явнополюсной синхронной машины
Рис. 32 8 Синхронный гидрогенератор: 1—корпус статора; 2 — сердечник статора; 3 — полюсы ротора; 4 — обод ротора; 5 — верхняя крестовина

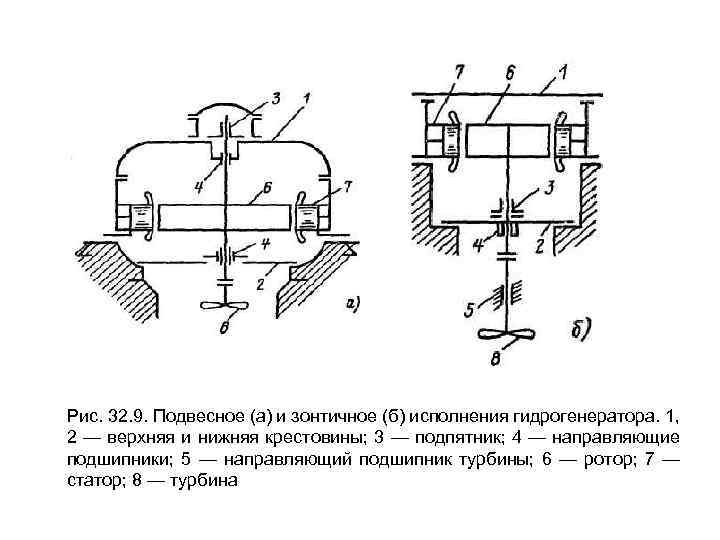

Рис. 32. 9. Подвесное (а) и зонтичное (б) исполнения гидрогенератора. 1, 2 — верхняя и нижняя крестовины; 3 — подпятник; 4 — направляющие подшипники; 5 — направляющий подшипник турбины; 6 — ротор; 7 — статор; 8 — турбина

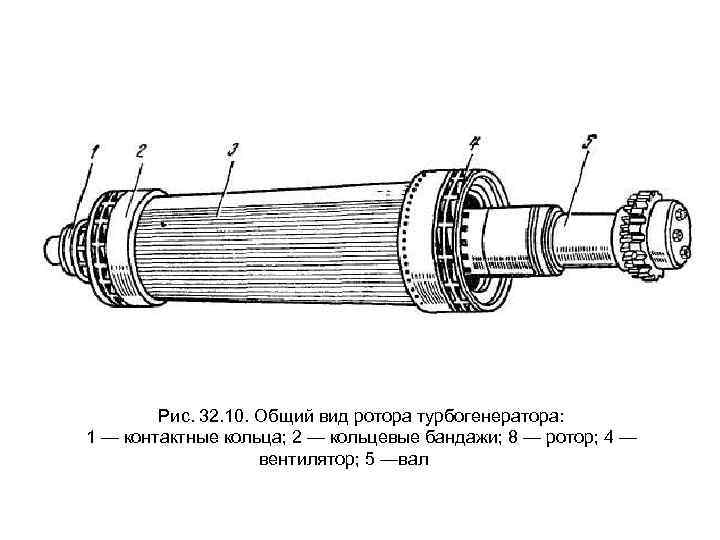

Рис. 32. 10. Общий вид ротора турбогенератора: 1 — контактные кольца; 2 — кольцевые бандажи; 8 — ротор; 4 — вентилятор; 5 —вал

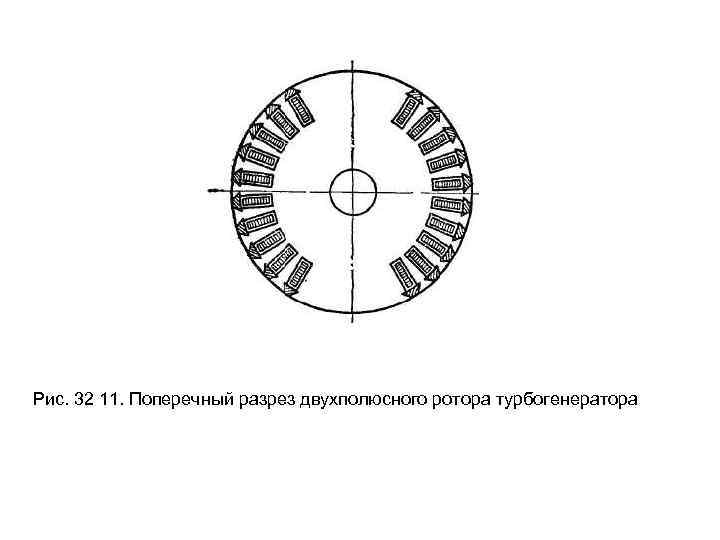

Рис. 32 11. Поперечный разрез двухполюсного ротора турбогенератора

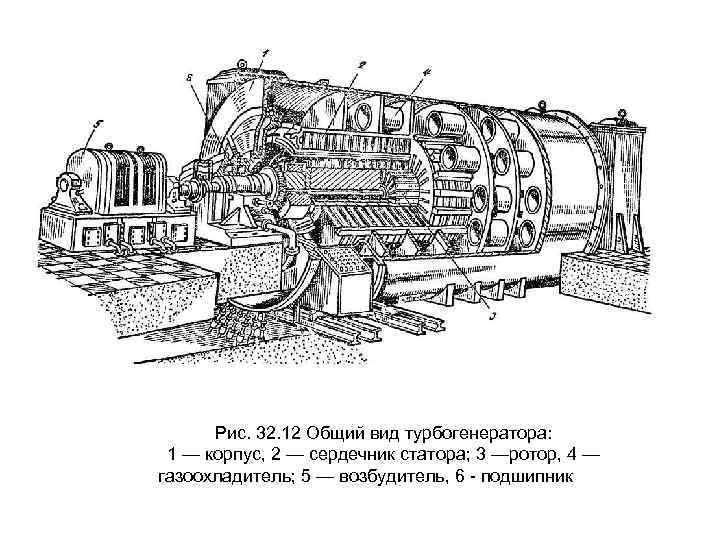

Рис. 32. 12 Общий вид турбогенератора: 1 — корпус, 2 — сердечник статора; 3 —ротор, 4 — газоохладитель; 5 — возбудитель, 6 - подшипник
