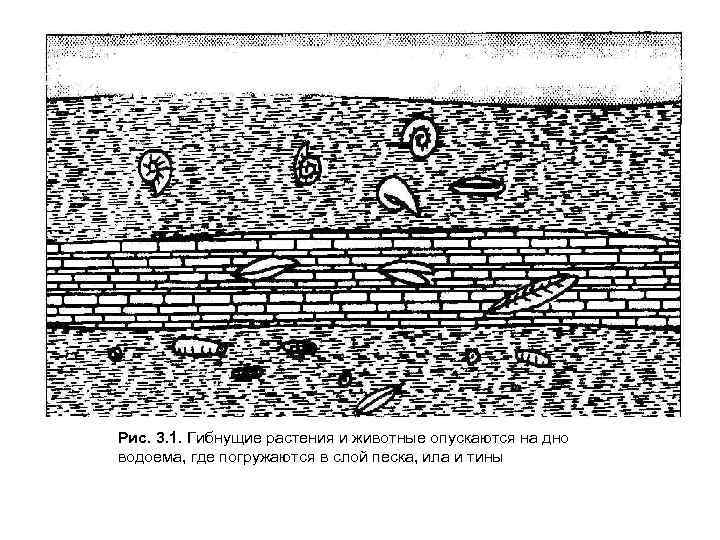

Рис. 3. 1. Гибнущие растения и животные опускаются на дно водоема, где погружаются в слой песка, ила и тины
Рис. 3. 2. Масса вышележащих слоев горной породы сдавливает подстилающий слой на дне мо выталкивая углеводороды из материнского пласта вверх, в породу-коллектор

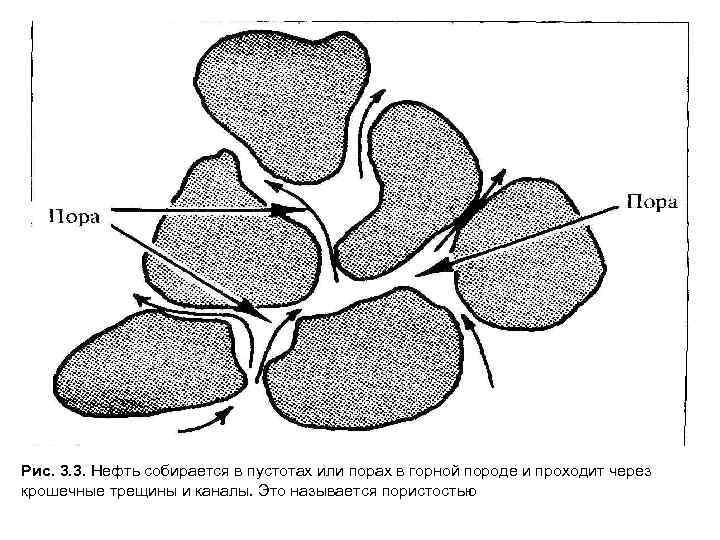

Рис. 3. 3. Нефть собирается в пустотах или порах в горной породе и проходит через крошечные трещины и каналы. Это называется пористостью
Рис. 3. 4. Некоторые типичные виды складок

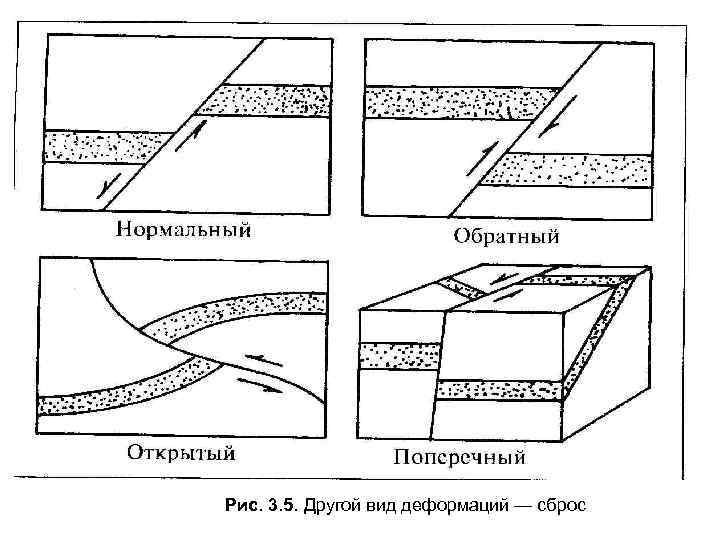

Рис. 3. 5. Другой вид деформаций — сброс
Рис. 3. 6. Несогласное напластование

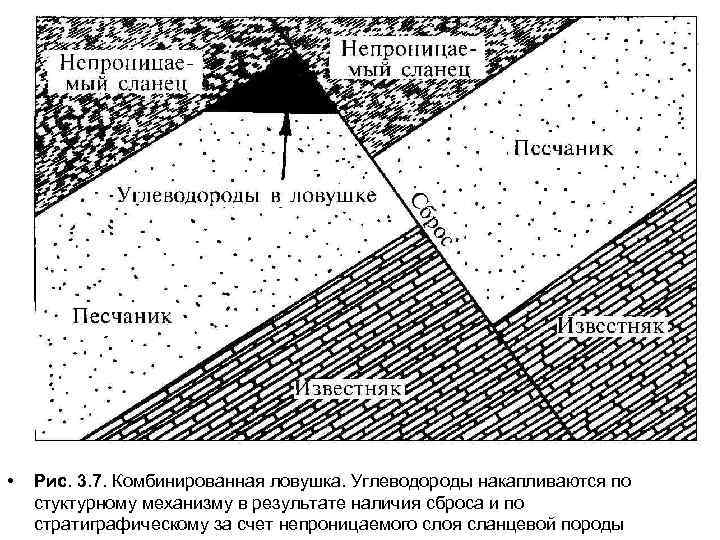

• Рис. 3. 7. Комбинированная ловушка. Углеводороды накапливаются по стуктурному механизму в результате наличия сброса и по стратиграфическому за счет непроницаемого слоя сланцевой породы
Рис. 3. 8. Газ, нефть и вода в коллекторе стремятся разделиться в соответствии с величиной их плотности

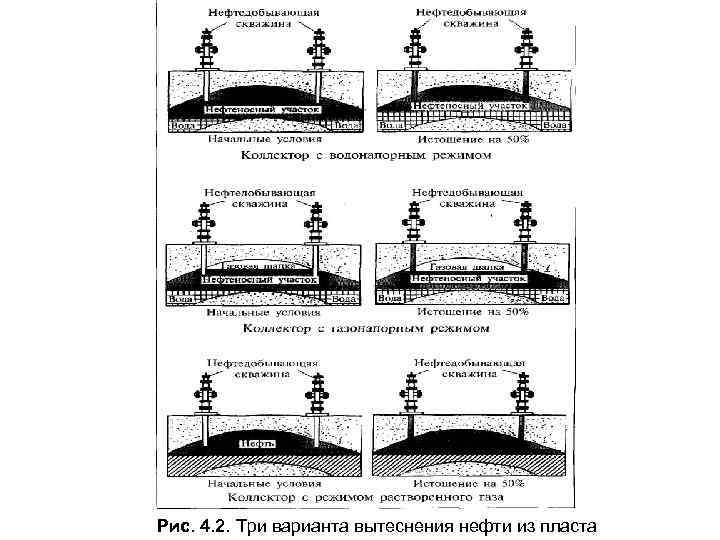

Рис. 4. 2. Три варианта вытеснения нефти из пласта

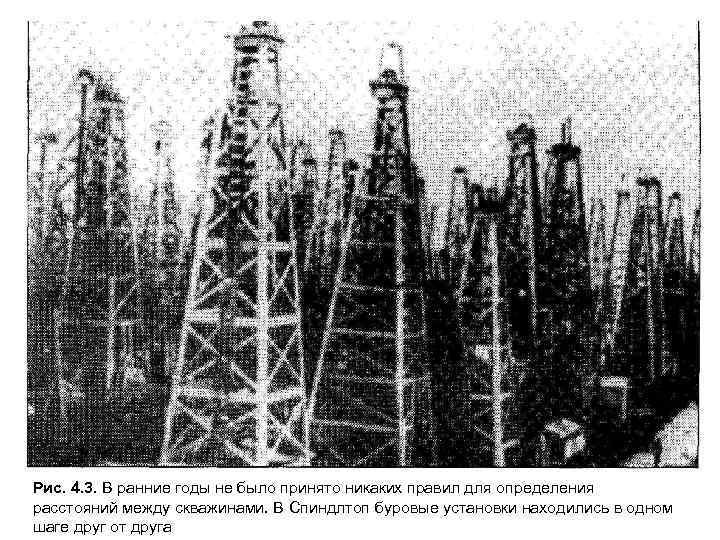

Рис. 4. 3. В ранние годы не было принято никаких правил для определения расстояний между скважинами. В Спиндлтоп буровые установки находились в одном шаге друг от друга
Рис. 4. 4. Некоторые типовые схемы размещения скважин

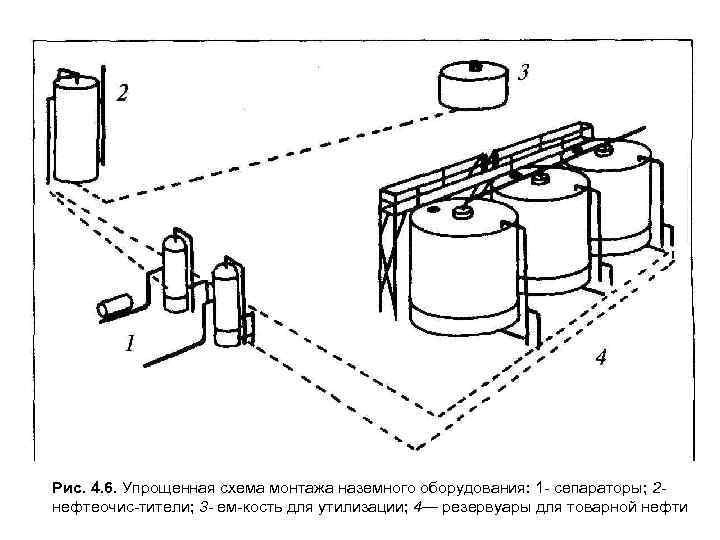

Рис. 4. 6. Упрощенная схема монтажа наземного оборудования: 1 - сепараторы; 2 нефтеочис-тители; 3 - ем-кость для утилизации; 4— резервуары для товарной нефти
Рис. 5. 1. Складная консольная вышка, используемая в установках для роторного бурения

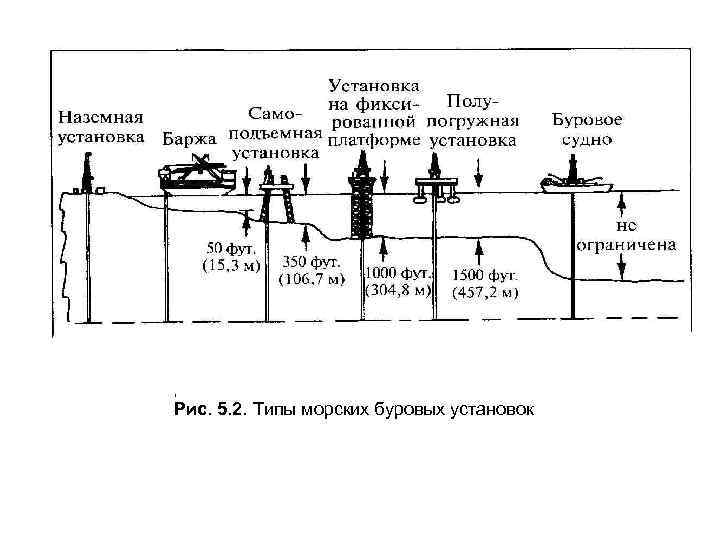

1 Рис. 5. 2. Типы морских буровых установок
Рис. 5. 3. Схема станка канатного бурения

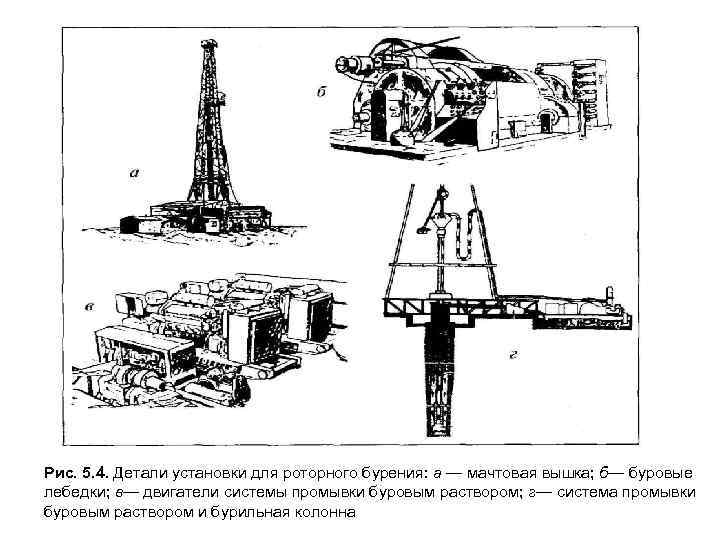

Рис. 5. 4. Детали установки для роторного бурения: а — мачтовая вышка; б— буровые лебедки; в— двигатели системы промывки буровым раствором; г— система промывки буровым раствором и бурильная колонна

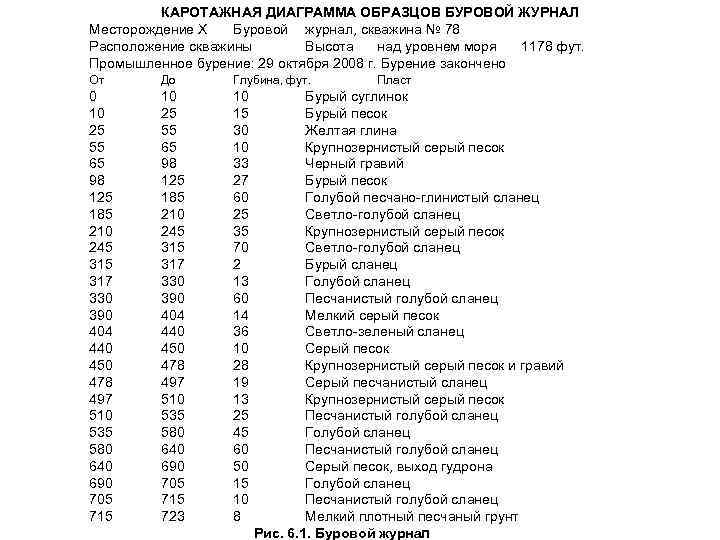

КАРОТАЖНАЯ ДИАГРАММА ОБРАЗЦОВ БУРОВОЙ ЖУРНАЛ Месторождение X Буровой журнал, скважина № 78 Расположение скважины Высота над уровнем моря 1178 фут. Промышленное бурение: 29 октября 2008 г. Бурение закончено От До Глубина, фут. 0 10 25 55 65 98 125 185 210 245 315 317 330 390 404 440 450 478 497 510 535 580 640 690 705 715 723 10 15 30 10 33 27 60 25 35 70 2 13 60 14 36 10 28 19 13 25 45 60 50 15 10 8 Пласт Бурый суглинок Бурый песок Желтая глина Крупнозернистый серый песок Черный гравий Бурый песок Голубой песчано-глинистый сланец Светло-голубой сланец Крупнозернистый серый песок Светло-голубой сланец Бурый сланец Голубой сланец Песчанистый голубой сланец Мелкий серый песок Светло-зеленый сланец Серый песок Крупнозернистый серый песок и гравий Серый песчанистый сланец Крупнозернистый серый песок Песчанистый голубой сланец Голубой сланец Песчанистый голубой сланец Серый песок, выход гудрона Голубой сланец Песчанистый голубой сланец Мелкий плотный песчаный грунт Рис. 6. 1. Буровой журнал

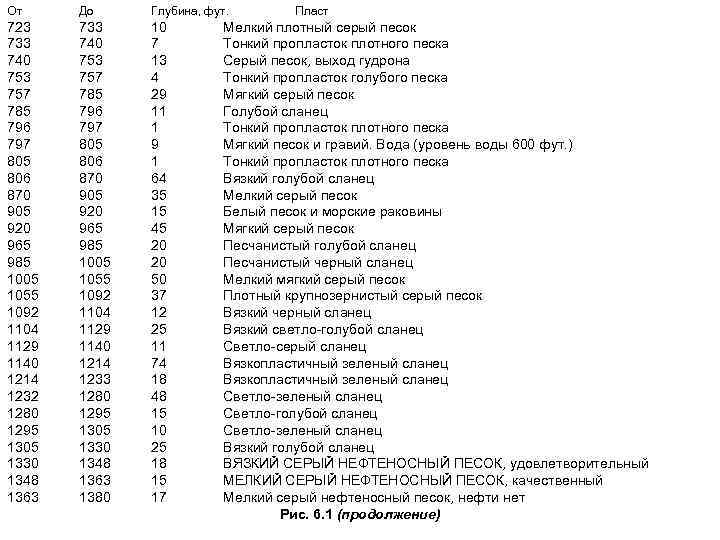

От До Глубина, фут. 723 733 740 753 757 785 796 797 805 806 870 905 920 965 985 1005 1055 1092 1104 1129 1140 1214 1232 1280 1295 1305 1330 1348 1363 733 740 753 757 785 796 797 805 806 870 905 920 965 985 1005 1055 1092 1104 1129 1140 1214 1233 1280 1295 1305 1330 1348 1363 1380 10 7 13 4 29 11 1 9 1 64 35 15 45 20 20 50 37 12 25 11 74 18 48 15 10 25 18 15 17 Пласт Мелкий плотный серый песок Тонкий пропласток плотного песка Серый песок, выход гудрона Тонкий пропласток голубого песка Мягкий серый песок Голубой сланец Тонкий пропласток плотного песка Мягкий песок и гравий. Вода (уровень воды 600 фут. ) Тонкий пропласток плотного песка Вязкий голубой сланец Мелкий серый песок Белый песок и морские раковины Мягкий серый песок Песчанистый голубой сланец Песчанистый черный сланец Мелкий мягкий серый песок Плотный крупнозернистый серый песок Вязкий черный сланец Вязкий светло-голубой сланец Светло-серый сланец Вязкопластичный зеленый сланец Светло-зеленый сланец Светло-голубой сланец Светло-зеленый сланец Вязкий голубой сланец ВЯЗКИЙ СЕРЫЙ НЕФТЕНОСНЫЙ ПЕСОК, удовлетворительный МЕЛКИЙ СЕРЫЙ НЕФТЕНОСНЫЙ ПЕСОК, качественный Мелкий серый нефтеносный песок, нефти нет Рис. 6. 1 (продолжение)

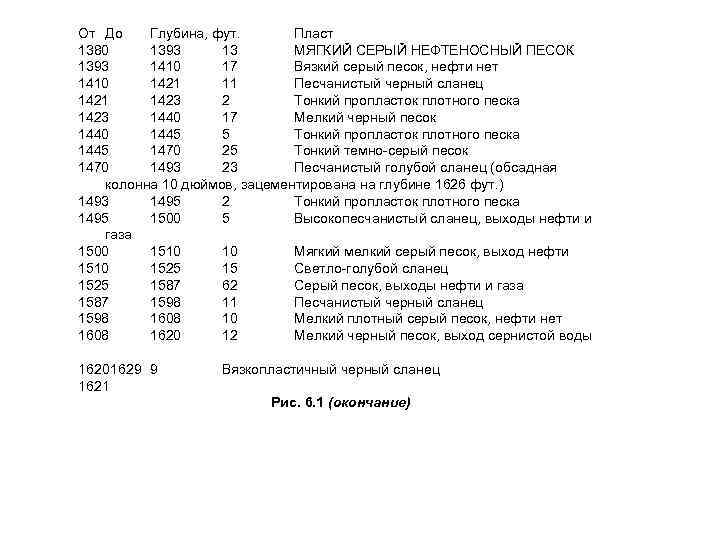

От До Глубина, фут. Пласт 1380 1393 13 МЯГКИЙ СЕРЫЙ НЕФТЕНОСНЫЙ ПЕСОК 1393 1410 17 Вязкий серый песок, нефти нет 1410 1421 11 Песчанистый черный сланец 1421 1423 2 Тонкий пропласток плотного песка 1423 1440 17 Мелкий черный песок 1440 1445 5 Тонкий пропласток плотного песка 1445 1470 25 Тонкий темно-серый песок 1470 1493 23 Песчанистый голубой сланец (обсадная колонна 10 дюймов, зацементирована на глубине 1626 фут. ) 1493 1495 2 Тонкий пропласток плотного песка 1495 1500 5 Высокопесчанистый сланец, выходы нефти и газа 1500 1510 10 Мягкий мелкий серый песок, выход нефти 1510 1525 15 Светло-голубой сланец 1525 1587 62 Серый песок, выходы нефти и газа 1587 1598 11 Песчанистый черный сланец 1598 1608 10 Мелкий плотный серый песок, нефти нет 1608 1620 12 Мелкий черный песок, выход сернистой воды 16201629 9 1621 Вязкопластичный черный сланец Рис. 6. 1 (окончание)

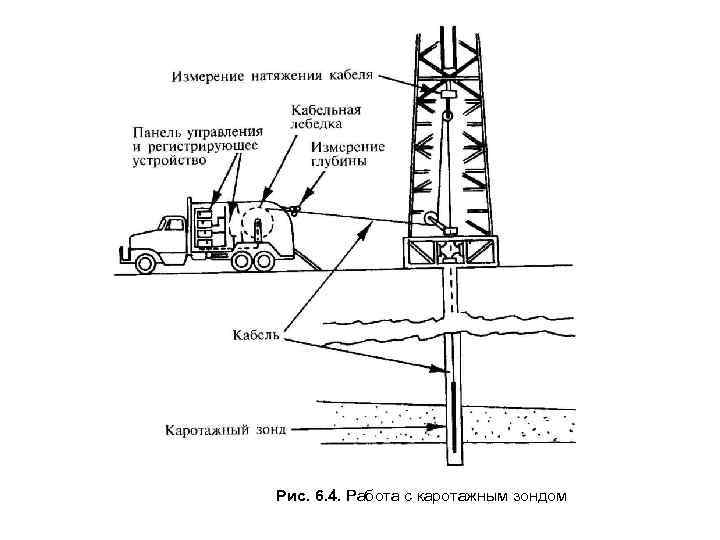

Рис. 6. 4. Работа с каротажным зондом

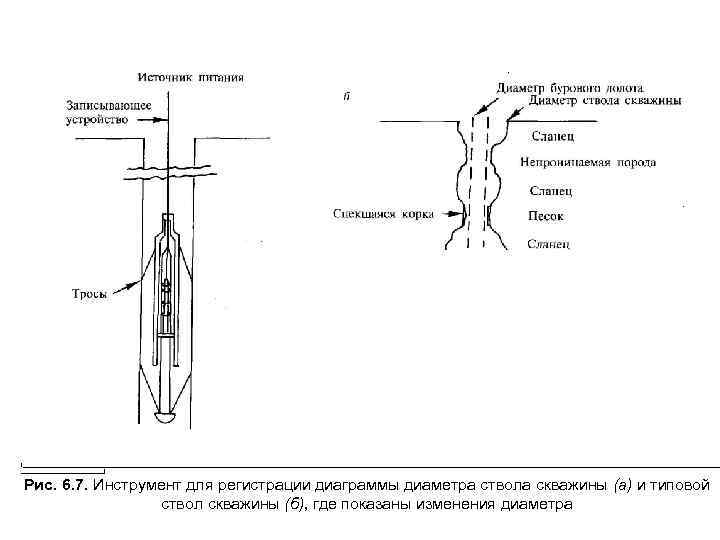

I______________________________________________________________________________________________________________________________I Рис. 6. 7. Инструмент для регистрации диаграммы диаметра ствола скважины (а) и типовой ствол скважины (б), где показаны изменения диаметра
Рис. 6. 8. Колонковое долото и образцы кернов

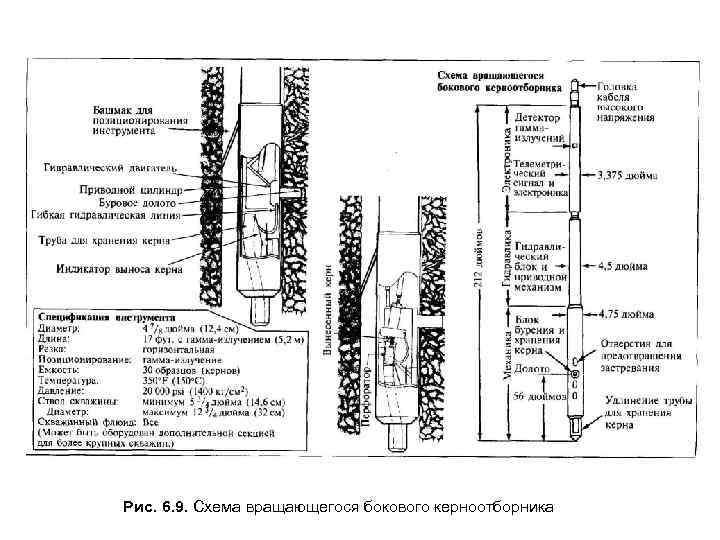

Рис. 6. 9. Схема вращающегося бокового керноотборника
Рис. 7. 1. Типовая схема цементирования после постановки обсадной колонны: а — цемент закачивают в скважину; б — эта операция закончена и цемент оставлен для затвердевания
Рис. 7. 2. Схема процесса кумулятивного перфорирования
I__________________________________________ I Рис. 7. 3. Скважина, законченная в двух горизонтах. При таком методе для двух продуктивных пластов достаточно одного ствола скважины

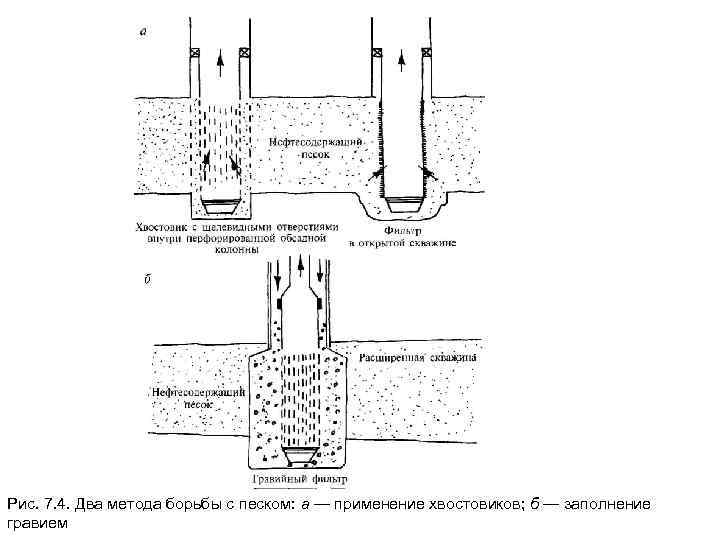

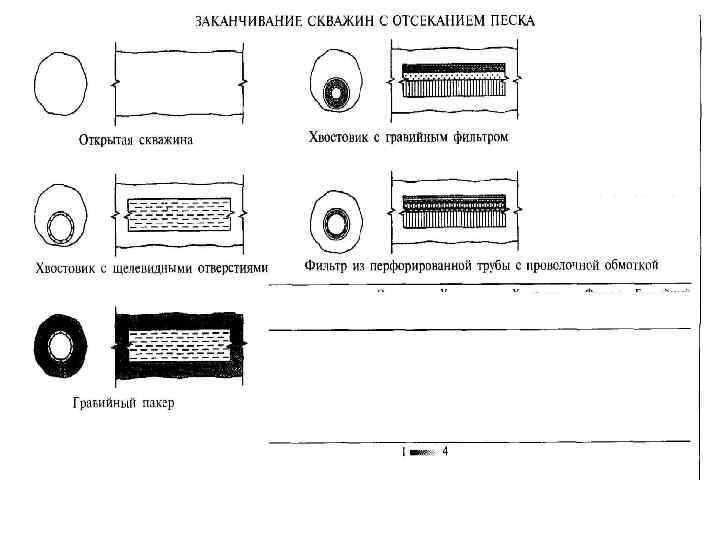

Рис. 7. 4. Два метода борьбы с песком: а — применение хвостовиков; б — заполнение гравием
Рис. 7. 5. Заканчивание скважины без спуска обсадной колонны в продуктивную зону

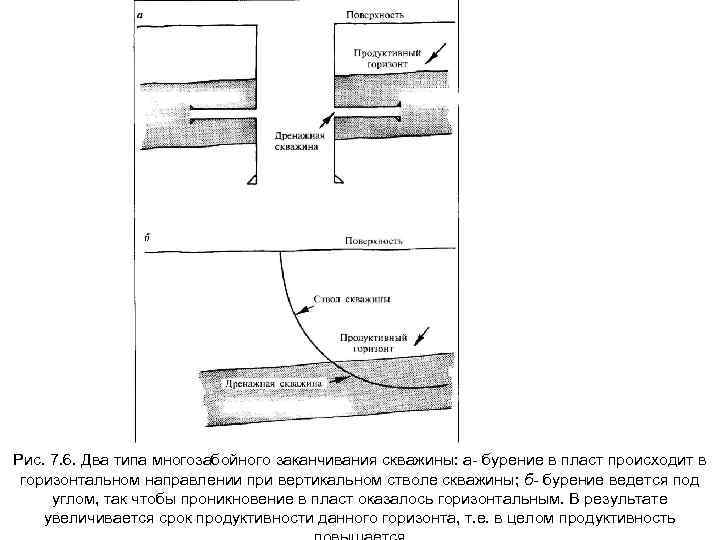

Рис. 7. 6. Два типа многозабойного заканчивания скважины: а- бурение в пласт происходит в горизонтальном направлении при вертикальном стволе скважины; б- бурение ведется под углом, так чтобы проникновение в пласт оказалось горизонтальным. В результате увеличивается срок продуктивности данного горизонта, т. е. в целом продуктивность

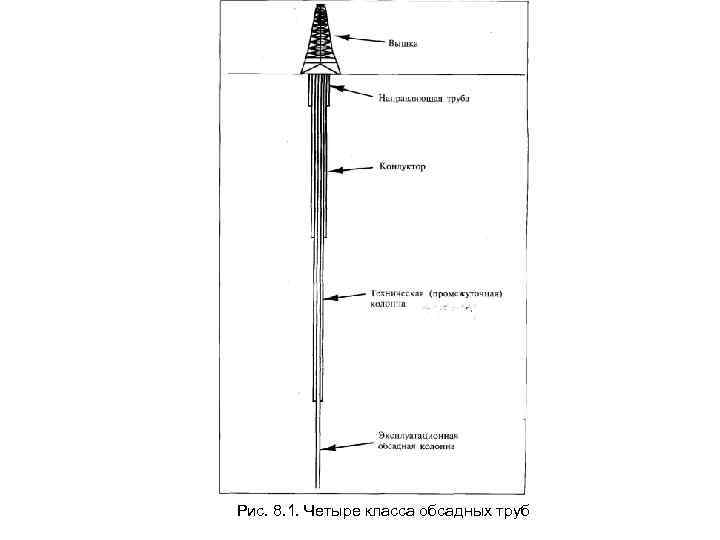

Рис. 8. 1. Четыре класса обсадных труб
Рис. 8. 2. Фонтанная арматура

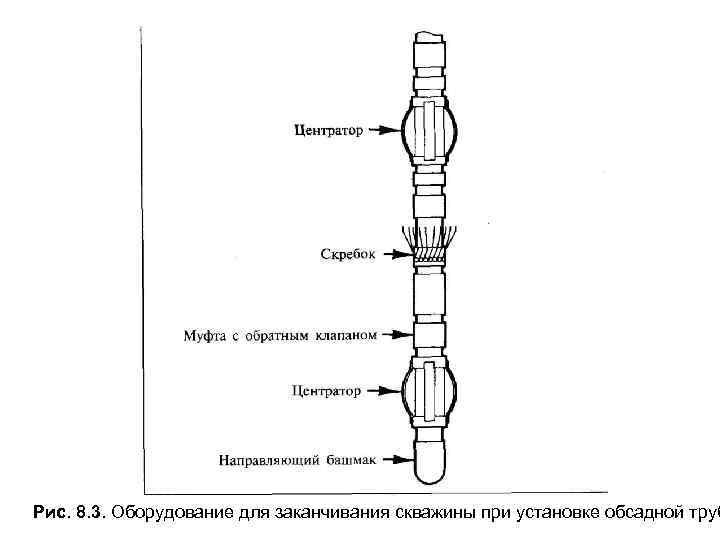

Рис. 8. 3. Оборудование для заканчивания скважины при установке обсадной труб

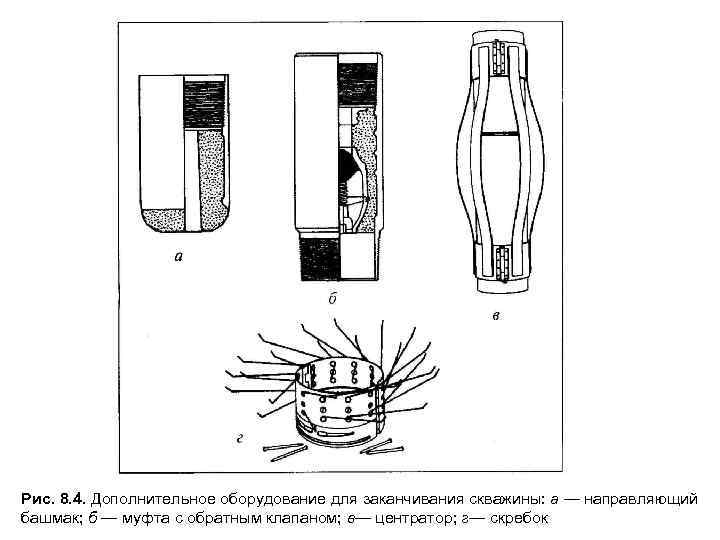

Рис. 8. 4. Дополнительное оборудование для заканчивания скважины: а — направляющий башмак; б — муфта с обратным клапаном; в— центратор; г— скребок

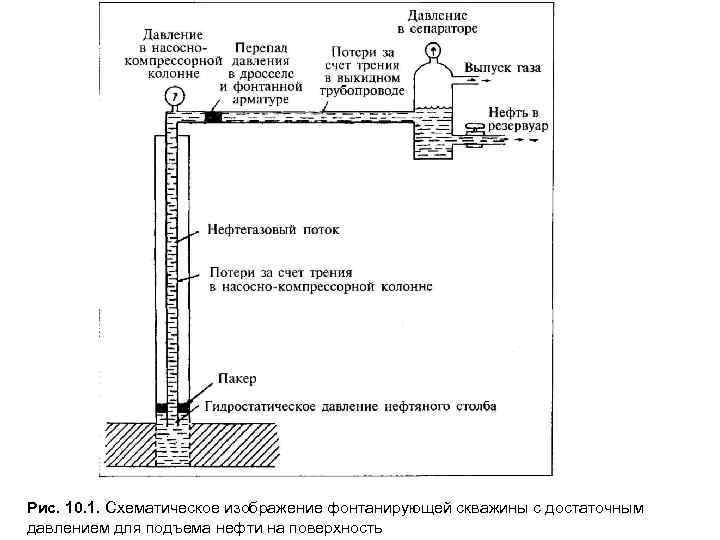

Рис. 10. 1. Схематическое изображение фонтанирующей скважины с достаточным давлением для подъема нефти на поверхность

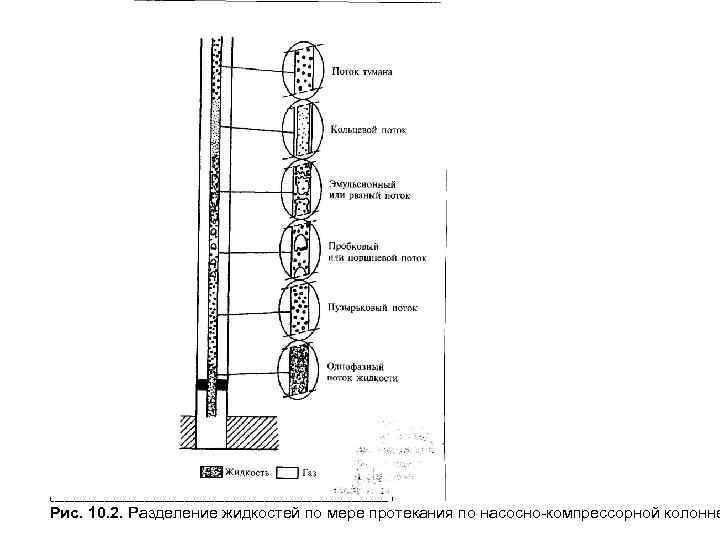

I___________________________________________________ I Рис. 10. 2. Разделение жидкостей по мере протекания по насосно-компрессорной колонне

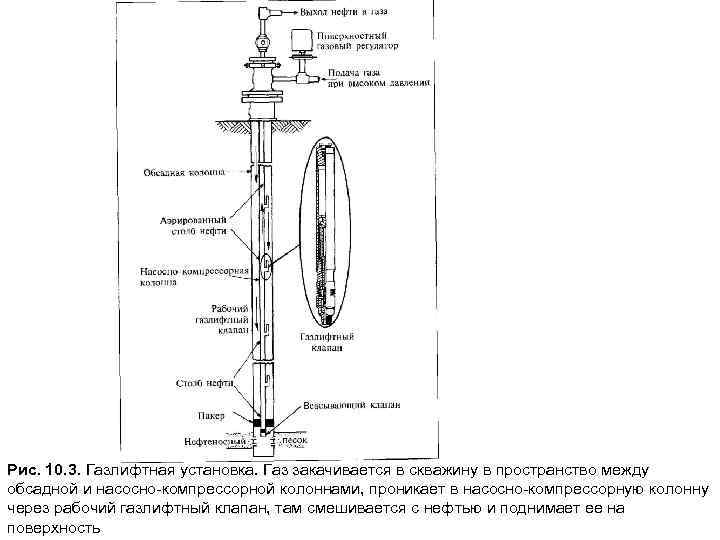

Рис. 10. 3. Газлифтная установка. Газ закачивается в скважину в пространство между обсадной и насосно-компрессорной колоннами, проникает в насосно-компрессорную колонну через рабочий газлифтный клапан, там смешивается с нефтью и поднимает ее на поверхность
Рис. 10. 4. Газлифт с использованием колонны с открытым концом в водяной скважине

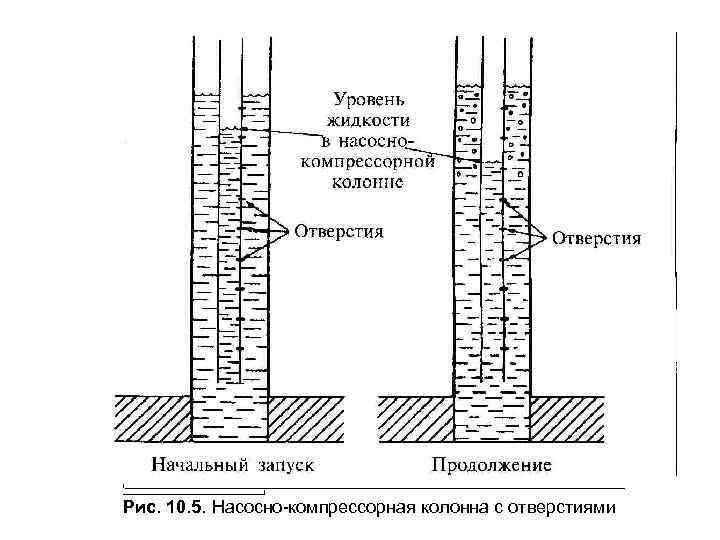

I__________________________________________________________________________________________ I Рис. 10. 5. Насосно-компрессорная колонна с отверстиями

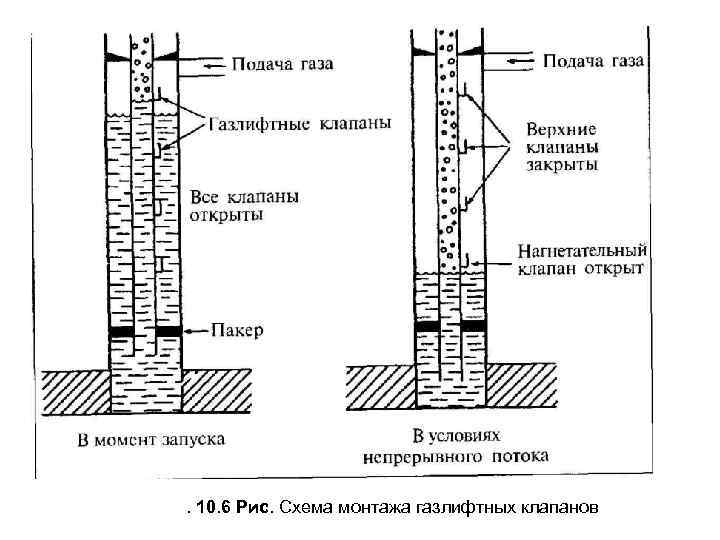

. 10. 6 Рис. Схема монтажа газлифтных клапанов

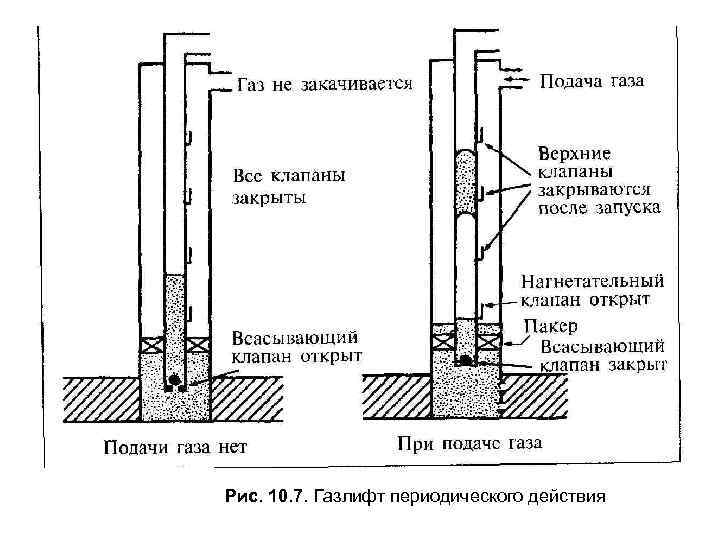

Рис. 10. 7. Газлифт периодического действия

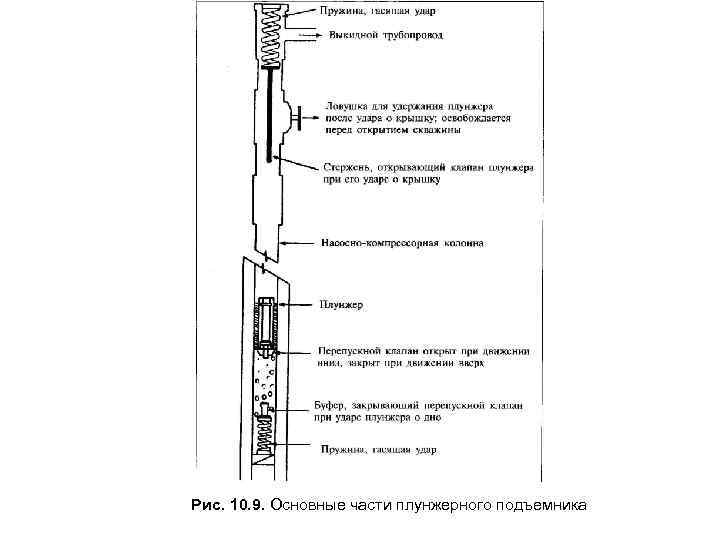

Рис. 10. 9. Основные части плунжерного подъемника

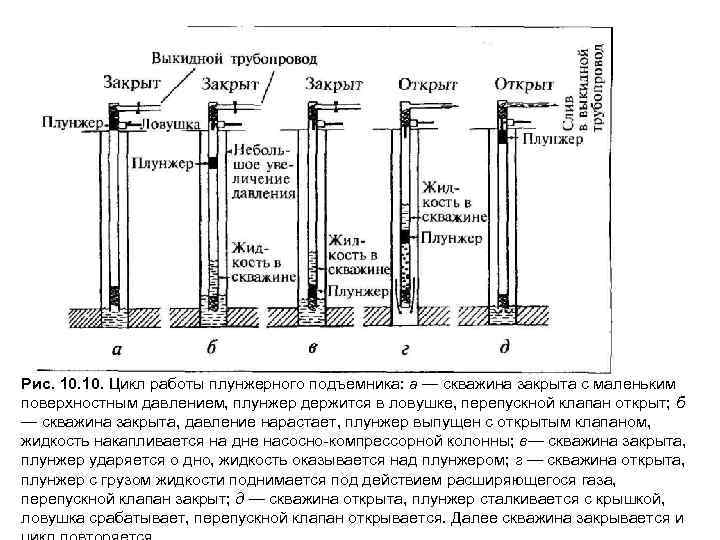

Рис. 10. Цикл работы плунжерного подъемника: а — скважина закрыта с маленьким поверхностным давлением, плунжер держится в ловушке, перепускной клапан открыт; б — скважина закрыта, давление нарастает, плунжер выпущен с открытым клапаном, жидкость накапливается на дне насосно-компрессорной колонны; в— скважина закрыта, плунжер ударяется о дно, жидкость оказывается над плунжером; г — скважина открыта, плунжер с грузом жидкости поднимается под действием расширяющегося газа, перепускной клапан закрыт; д — скважина открыта, плунжер сталкивается с крышкой, ловушка срабатывает, перепускной клапан открывается. Далее скважина закрывается и
Рис. 10. 11. Основные части штанговой насосной системы
Рис. 10. 12. Схематическое изображение простого штангового насоса
Рис. 10. 13. Схема рабочего цикла штангового насоса
Рис. 10. 14. Два типа насосов для штанговых насосных установок: а— трубный насос, б— стационарный цилиндр вставного типа с верхним креплением штока. Вставной насос и цилиндр можно извлечь из скважины, не поднимая насоснокомпрес-

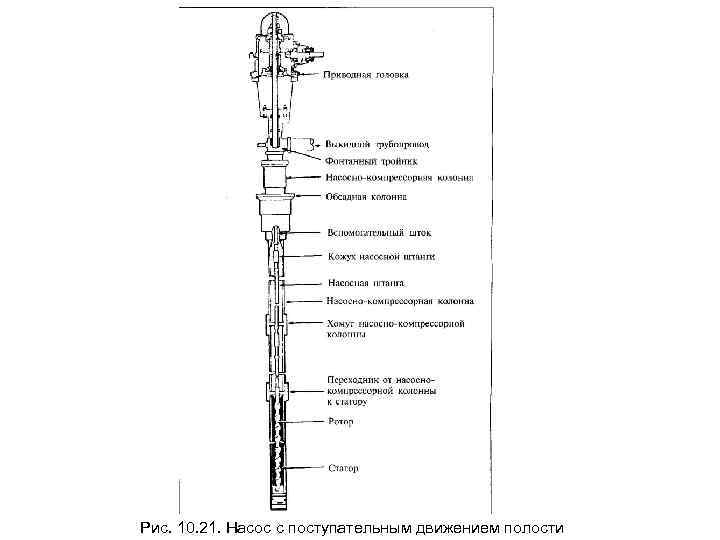

Рис. 10. 21. Насос с поступательным движением полости

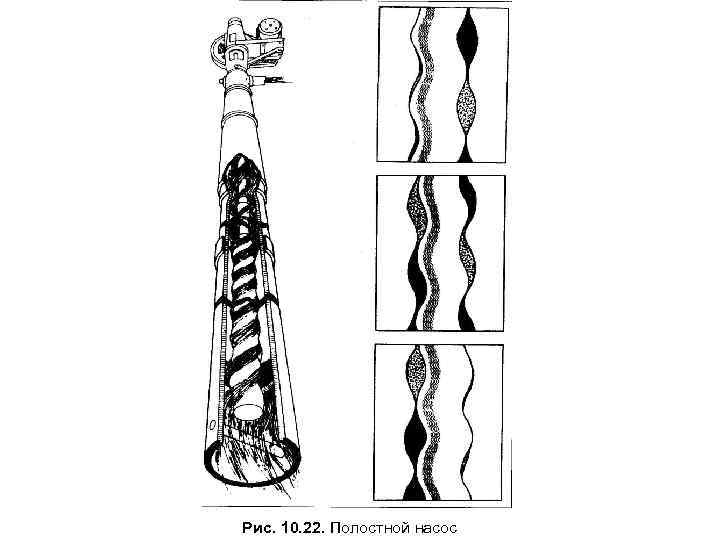

Рис. 10. 22. Полостной насос

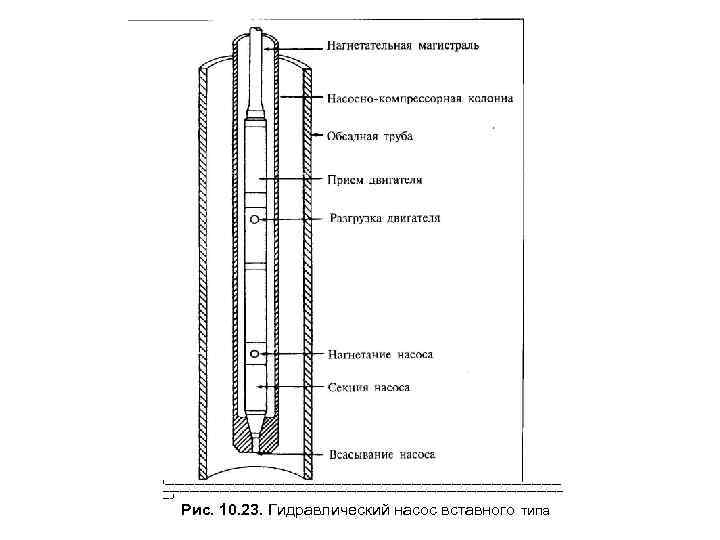

I_______________________________________________________________________________________________________________________ ___I Рис. 10. 23. Гидравлический насос вставного типа
Рис. 10. 24 Гидравлический насос в обсадной колонне.

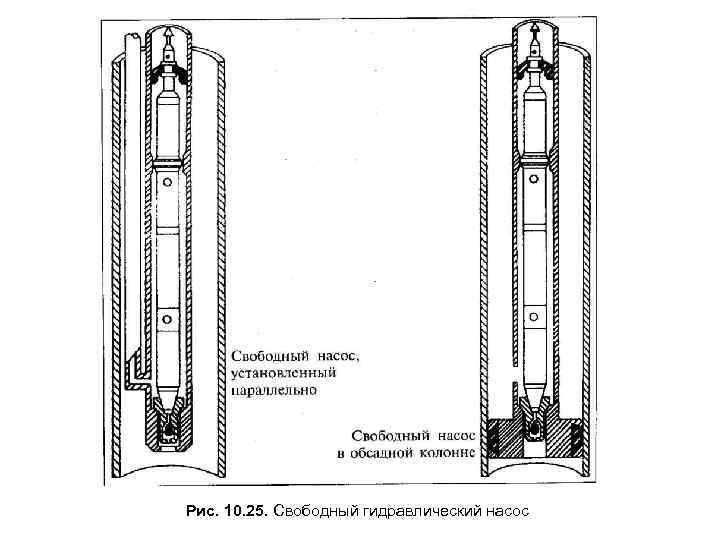

Рис. 10. 25. Свободный гидравлический насос

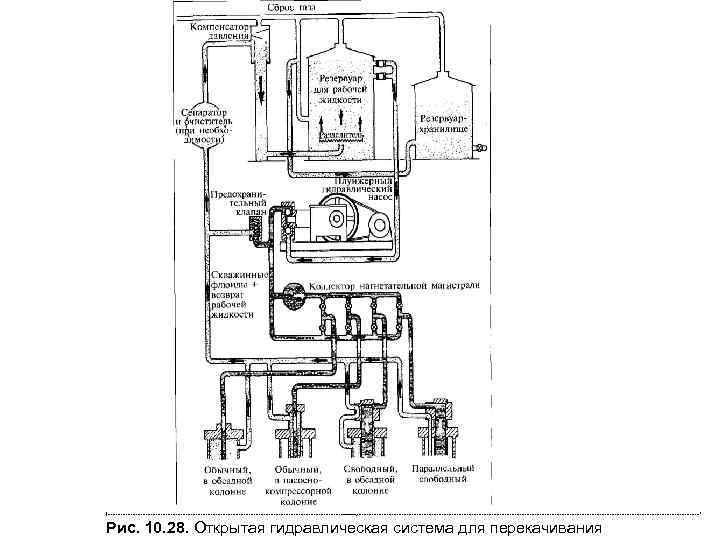

I----------------------------------------------------------------------———. -------------------------------------------------------------------------------------------------------' Рис. 10. 28. Открытая гидравлическая система для перекачивания

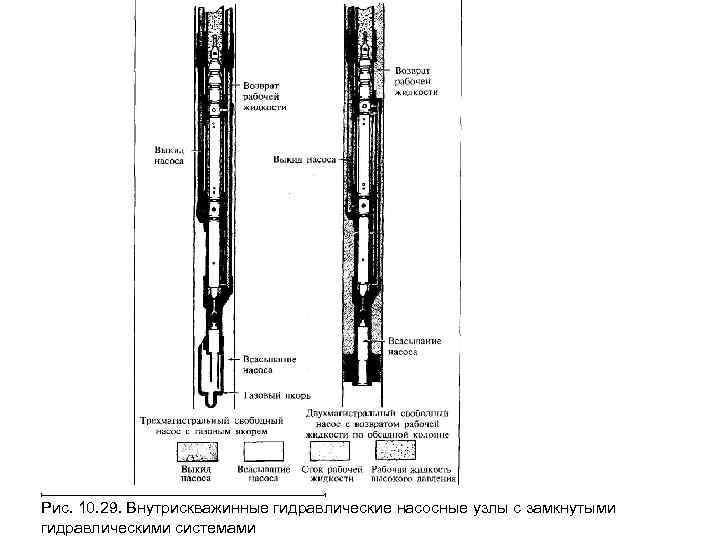

I-------------------------------------------------------------------------------------1 Рис. 10. 29. Внутрискважинные гидравлические насосные узлы с замкнутыми гидравлическими системами

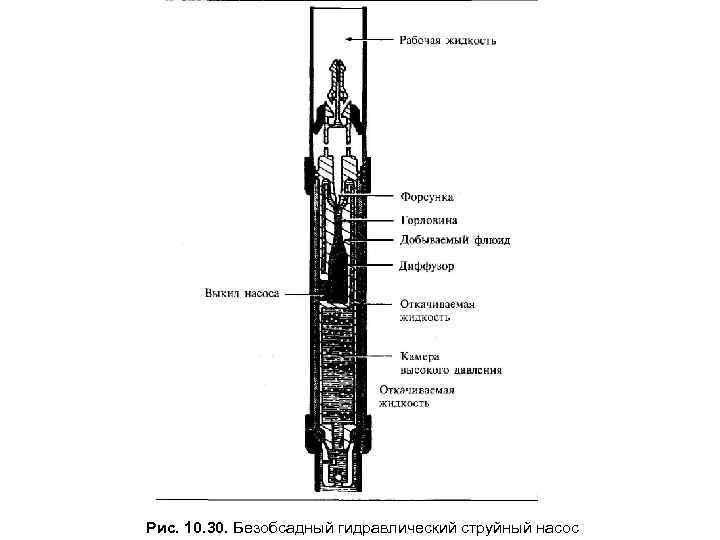

Рис. 10. 30. Безобсадный гидравлический струйный насос

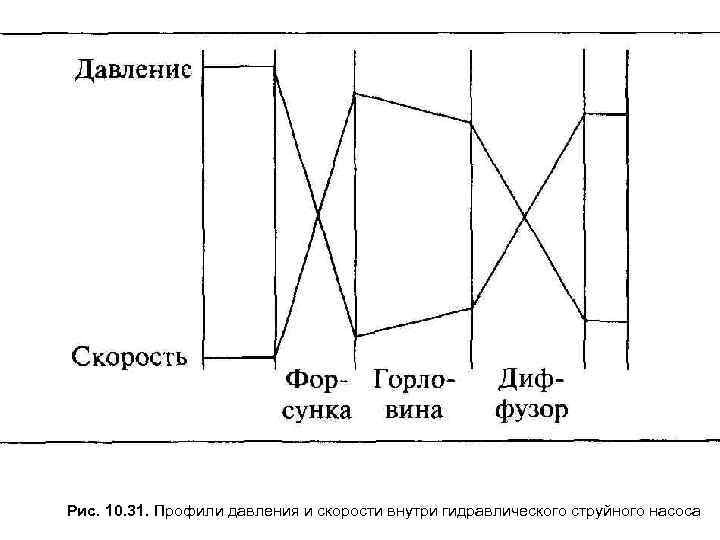

Рис. 10. 31. Профили давления и скорости внутри гидравлического струйного насоса

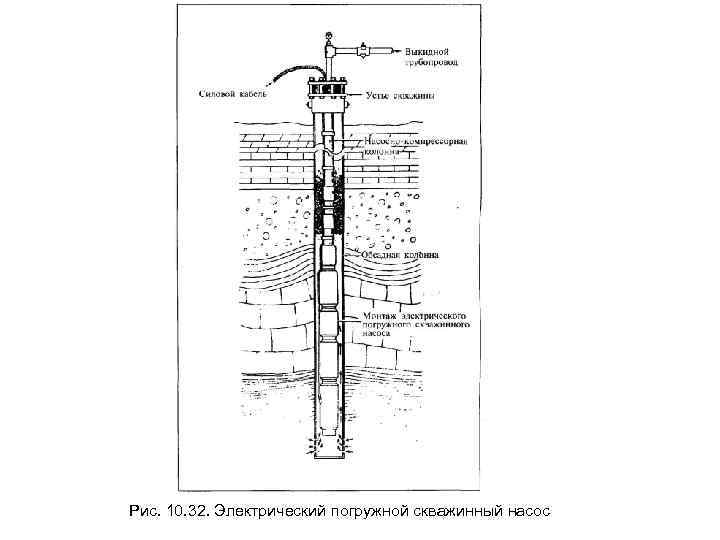

Рис. 10. 32. Электрический погружной скважинный насос

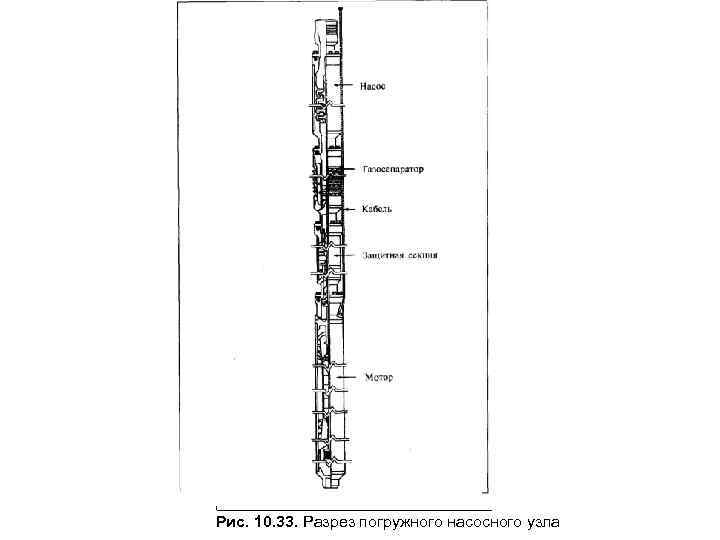

I__________________________________________________ Рис. 10. 33. Разрез погружного насосного узла

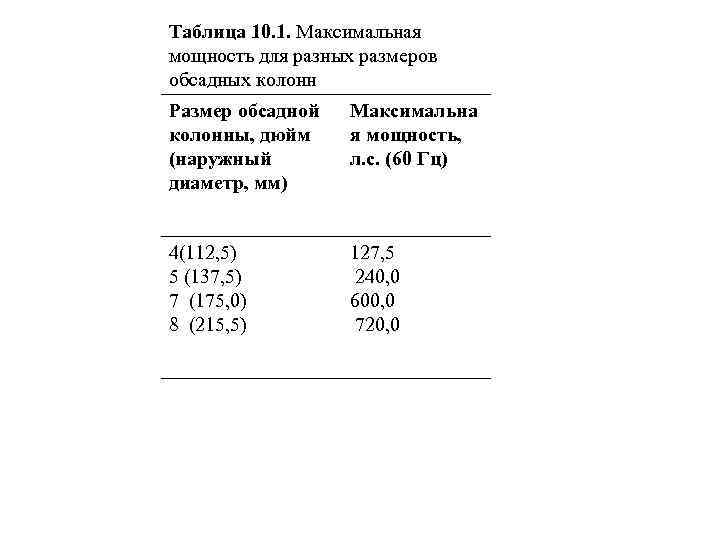

Таблица 10. 1. Максимальная мощность для разных размеров обсадных колонн Размер обсадной колонны, дюйм (наружный диаметр, мм) Максимальна я мощность, л. с. (60 Гц) 4(112, 5) 5 (137, 5) 7 (175, 0) 8 (215, 5) 127, 5 240, 0 600, 0 720, 0

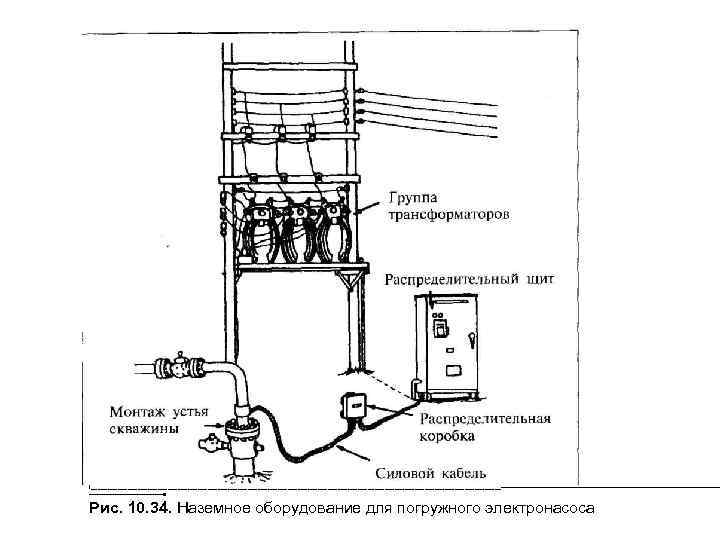

I______________________________________________________________-------------------------------------------------------------------------■ Рис. 10. 34. Наземное оборудование для погружного электронасоса

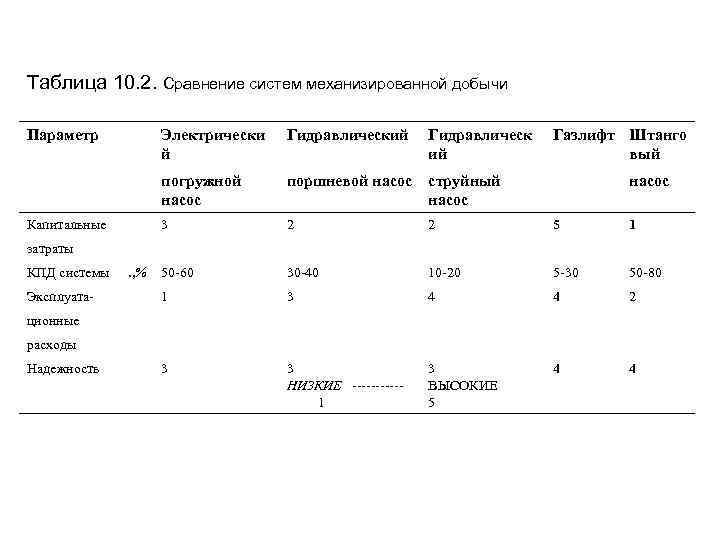

Таблица 10. 2. Сравнение систем механизированной добычи Параметр Электрически й Гидравлическ ий погружной насос поршневой насос струйный насос 3 Капитальные Гидравлический Газлифт Штанго вый 2 2 5 1 50 -60 30 -40 10 -20 5 -30 50 -80 1 3 4 4 2 3 3 НИЗКИЕ -----1 3 ВЫСОКИЕ 5 4 4 насос затраты КПД системы Эксплуата- . , % ционные расходы Надежность

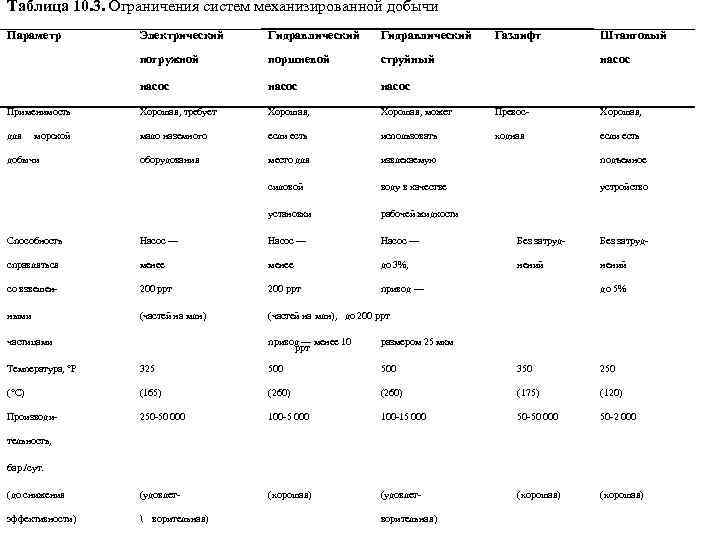

Таблица 10. 3. Ограничения систем механизированной добычи Параметр Электрический Гидравлический погружной поршневой струйный насос Применимость Хорошая, требует Хорошая, может Превос- Хорошая, для мало наземного если есть использовать ходная если есть оборудования место для извлекаемую подъемное силовой воду в качестве устройство установки рабочей жидкости морской добычи Газлифт Штанговый насос Способность Насос — Без затруд- справляться менее до 3%, нений со взвешен- 200 ррт привод — ными (частей на млн), до 200 ррт частицами привод — менее 10 ррт до 5% размером 25 мкм Температура, °Р 325 500 350 250 (°С) (165) (260) (175) (120) Производи- 250 -50 000 100 -5 000 100 -15 000 50 -50 000 50 -2 000 (до снижения (удовлет- (хорошая) эффективности) ворительная) тельность, бар. /сут. ворительная)
■ ■ Рис. 11. 1. Таким простым оборудованием оснащаются насосные скважины
I________________________________________________________________________________________ I Рис. 11. 2. Части оборудования устья скважины
Рис. 11. 2. Части оборудования устья скважины Рис. 11. 3. Вертикальный двухфазный газосепаратор

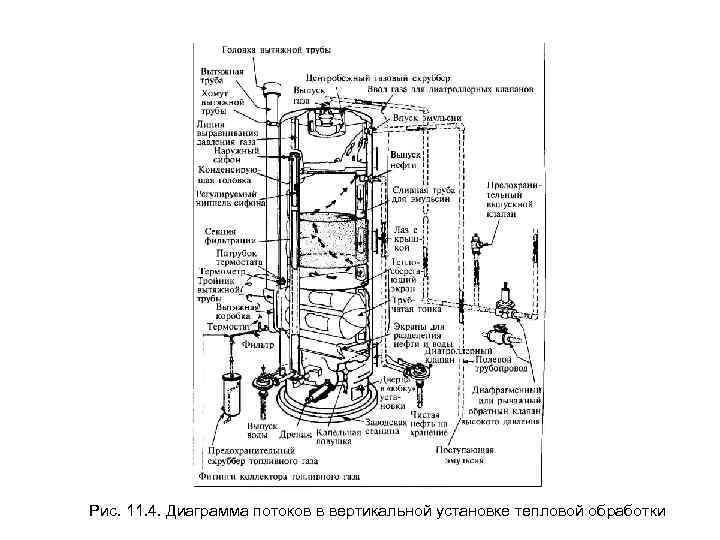

Рис. 11. 4. Диаграмма потоков в вертикальной установке тепловой обработки

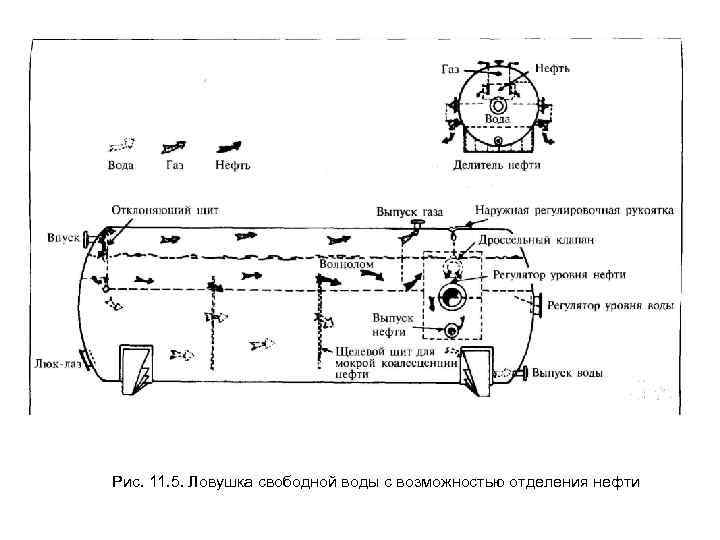

Рис. 11. 4. Диаграмма потоков в вертикальной установке тепловой обработки Рис. 11. 5. Ловушка свободной воды с возможностью отделения нефти

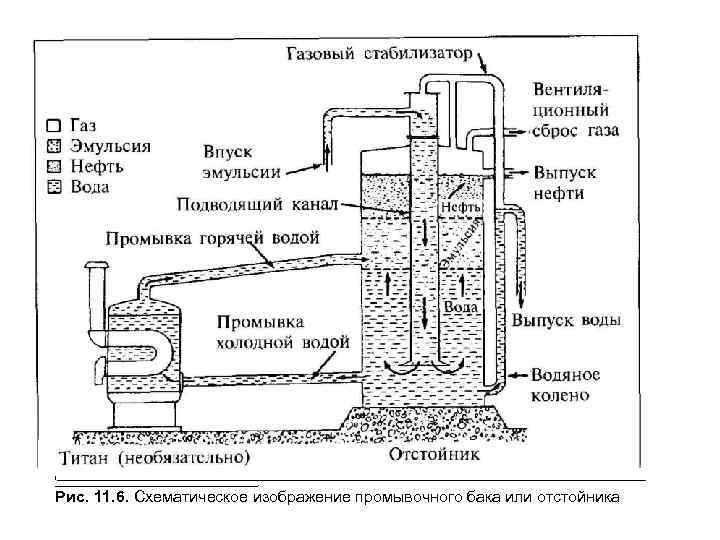

I__________________________________________________________________________________________________________. Рис. 11. 6. Схематическое изображение промывочного бака или отстойника
Рис. 11. 7. Общая технологическая схема промысла
