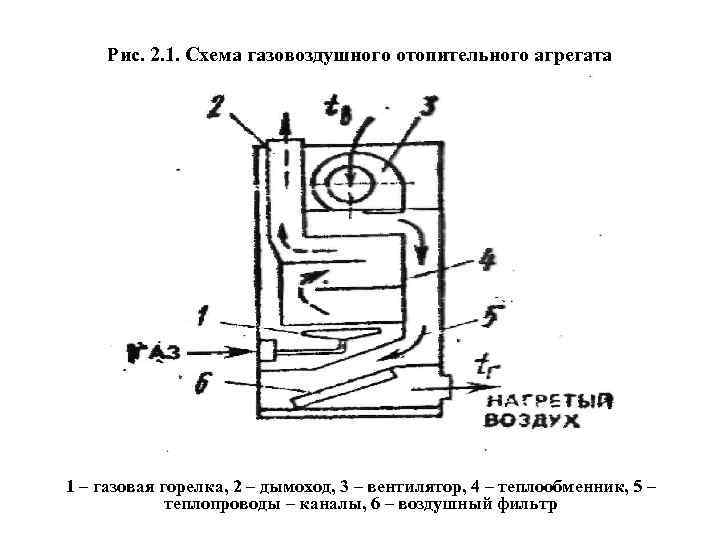

Рис. 2. 1. Схема газовоздушного отопительного агрегата

Рис. 2. 1. Схема газовоздушного отопительного агрегата 1 – газовая горелка, 2 – дымоход, 3 – вентилятор, 4 – теплообменник, 5 – теплопроводы – каналы, 6 – воздушный фильтр

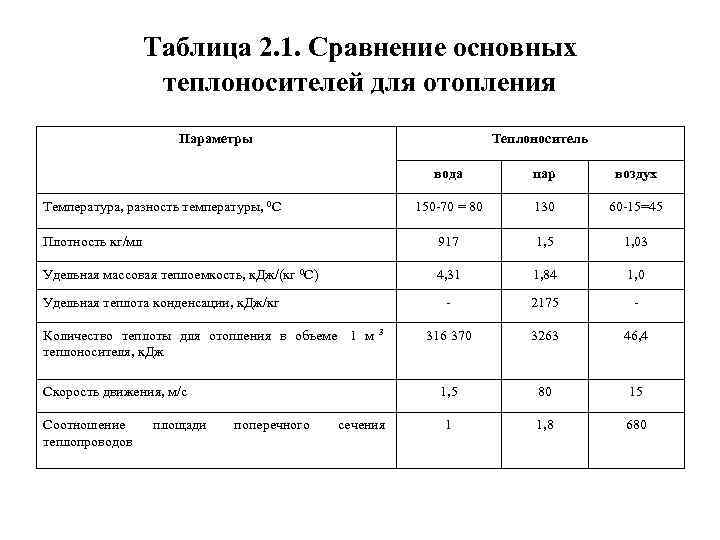

Таблица 2. 1. Сравнение основных теплоносителей для отопления Параметры Теплоноситель вода пар воздух Температура, разность температуры, 0 С 150 -70 = 80 130 60 -15=45 Плотность кг/мл 917 1, 5 1, 03 Удельная массовая теплоемкость, к. Дж/(кг 0 С) 4, 31 1, 84 1, 0 Удельная теплота конденсации, к. Дж/кг - 2175 - Количество теплоты для отопления в объеме 1 м 3 316 370 3263 46, 4 теплоносителя, к. Дж Скорость движения, м/с 1, 5 80 15 Соотношение площади поперечного сечения 1 1, 8 680 теплопроводов

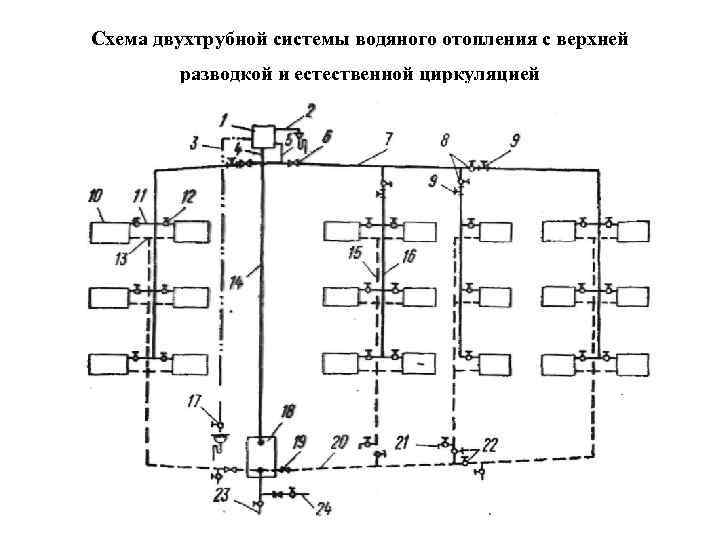

Схема двухтрубной системы водяного отопления с верхней разводкой и естественной циркуляцией

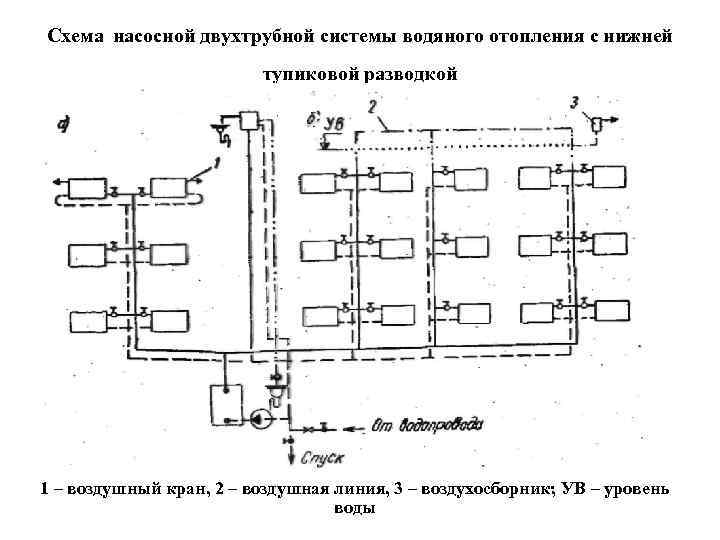

Схема насосной двухтрубной системы водяного отопления с нижней тупиковой разводкой 1 – воздушный кран, 2 – воздушная линия, 3 – воздухосборник; УВ – уровень воды

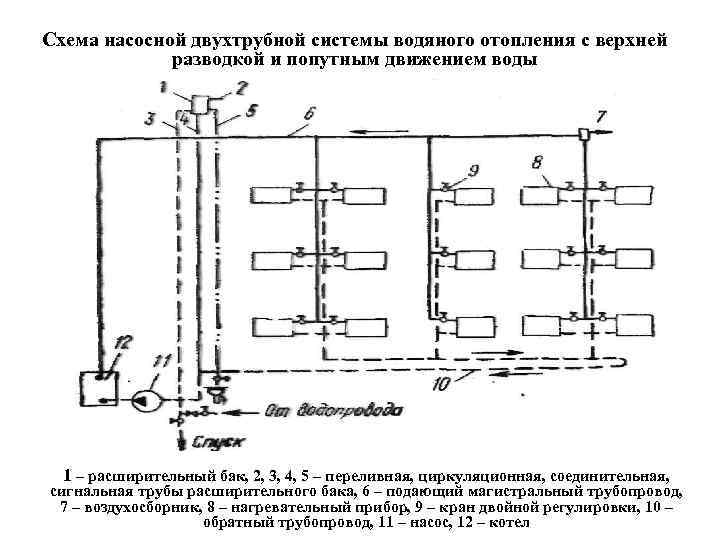

Схема насосной двухтрубной системы водяного отопления с верхней разводкой и попутным движением воды 1 – расширительный бак, 2, 3, 4, 5 – переливная, циркуляционная, соединительная, сигнальная трубы расширительного бака, 6 – подающий магистральный трубопровод, 7 – воздухосборник, 8 – нагревательный прибор, 9 – кран двойной регулировки, 10 – обратный трубопровод, 11 – насос, 12 – котел

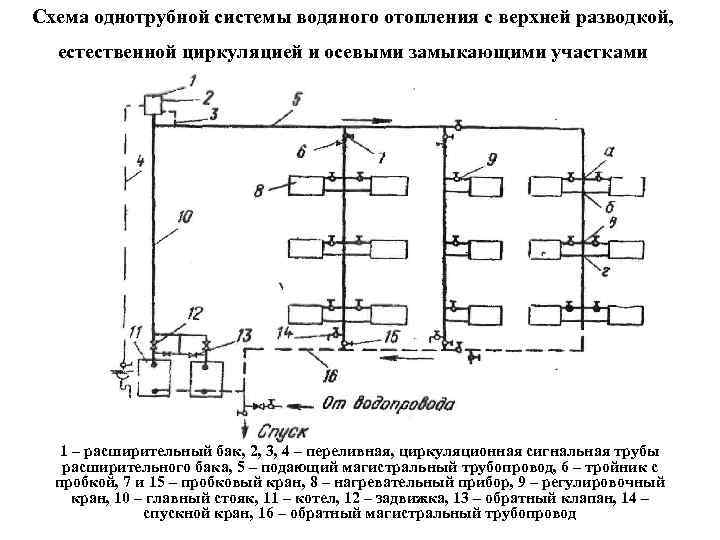

Схема однотрубной системы водяного отопления с верхней разводкой, естественной циркуляцией и осевыми замыкающими участками 1 – расширительный бак, 2, 3, 4 – переливная, циркуляционная сигнальная трубы расширительного бака, 5 – подающий магистральный трубопровод, 6 – тройник с пробкой, 7 и 15 – пробковый кран, 8 – нагревательный прибор, 9 – регулировочный кран, 10 – главный стояк, 11 – котел, 12 – задвижка, 13 – обратный клапан, 14 – спускной кран, 16 – обратный магистральный трубопровод

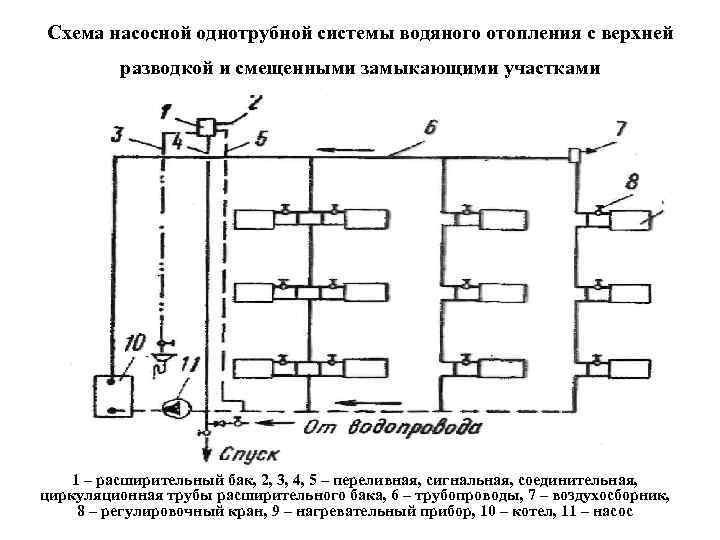

Схема насосной однотрубной системы водяного отопления с верхней разводкой и смещенными замыкающими участками 1 – расширительный бак, 2, 3, 4, 5 – переливная, сигнальная, соединительная, циркуляционная трубы расширительного бака, 6 – трубопроводы, 7 – воздухосборник, 8 – регулировочный кран, 9 – нагревательный прибор, 10 – котел, 11 – насос

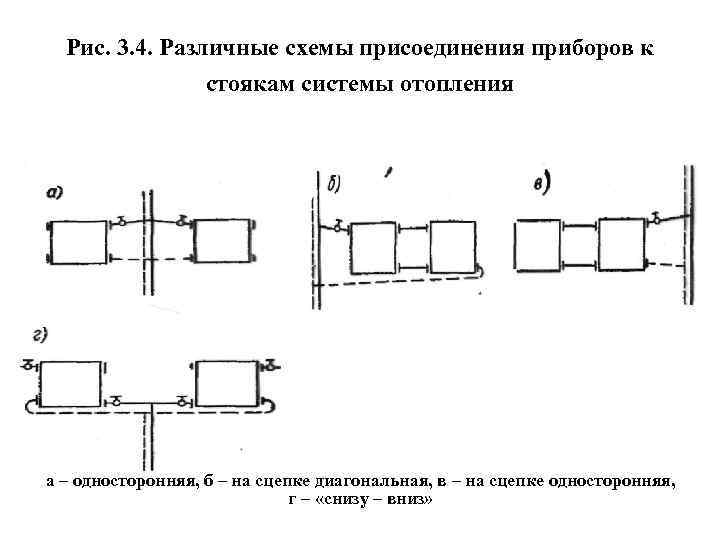

Рис. 3. 4. Различные схемы присоединения приборов к стоякам системы отопления а – односторонняя, б – на сцепке диагональная, в – на сцепке односторонняя, г – «снизу – вниз»

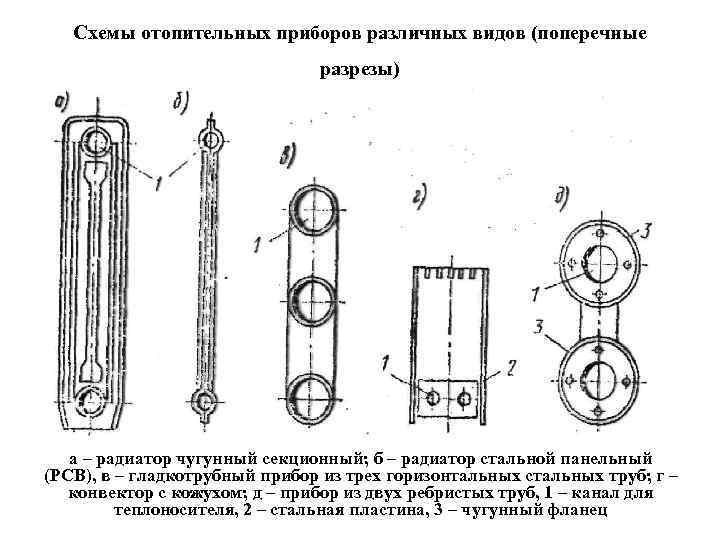

Схемы отопительных приборов различных видов (поперечные разрезы) а – радиатор чугунный секционный; б – радиатор стальной панельный (РСВ), в – гладкотрубный прибор из трех горизонтальных стальных труб; г – конвектор с кожухом; д – прибор из двух ребристых труб, 1 – канал для теплоносителя, 2 – стальная пластина, 3 – чугунный фланец

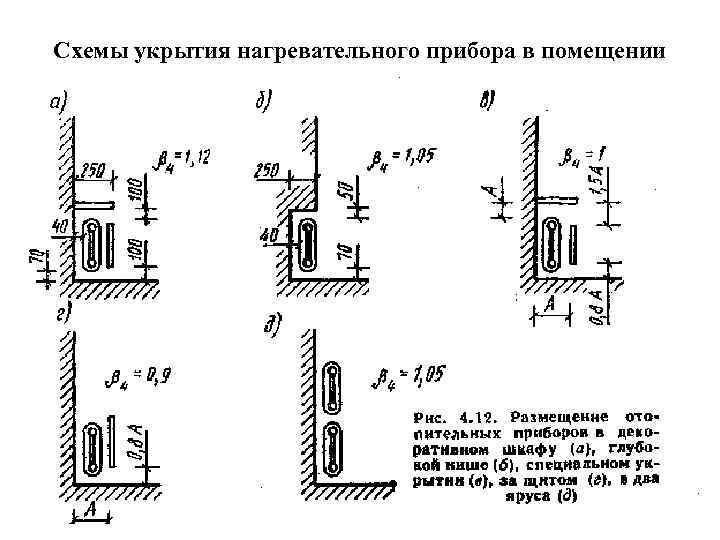

Схемы укрытия нагревательного прибора в помещении

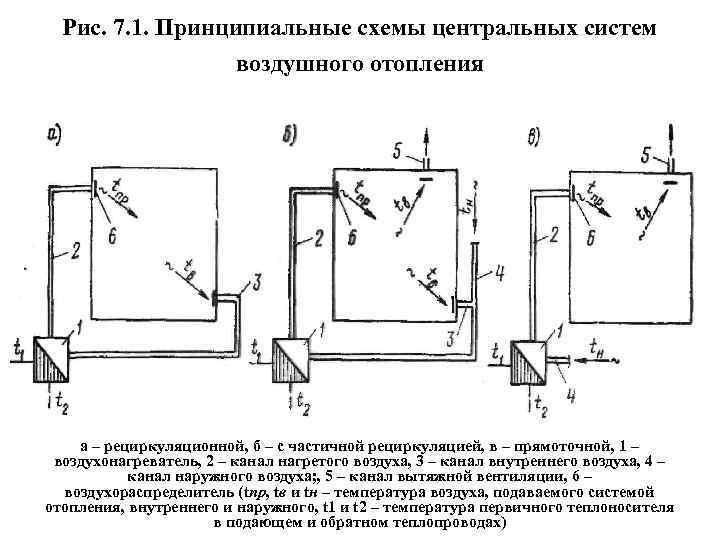

Рис. 7. 1. Принципиальные схемы центральных систем воздушного отопления а – рециркуляционной, б – с частичной рециркуляцией, в – прямоточной, 1 – воздухонагреватель, 2 – канал нагретого воздуха, 3 – канал внутреннего воздуха, 4 – канал наружного воздуха; , 5 – канал вытяжной вентиляции, 6 – воздухораспределитель (tпр, tв и tн – температура воздуха, подаваемого системой отопления, внутреннего и наружного, t 1 и t 2 – температура первичного теплоносителя в подающем и обратном теплопроводах)

Рис. 7. 2. Принципиальные схемы местных систем воздушного отопления а – рециркуляционной с механическим побуждением, б – рециркуляционной с естественной циркуляцией, в – с частичной рециркуляцией, г – прямоточной, 1 – канал нагретого воздуха, 2 – канал горячего воздуха, 3 – канал вытяжной вентиляции (tпр, tв и tн – температура воздуха, подаваемого системой отопления, внутреннего и наружного; t 1 и t 2 – температура первичного теплоносителя в подающем и обратном теплопроводах)
