Рис 2 1 Распределение доли теплоты на подогрев

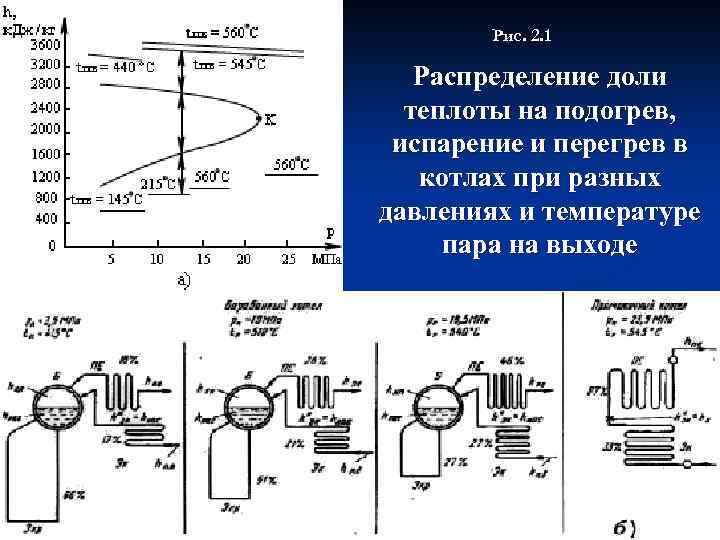

Рис. 2. 1 Распределение доли теплоты на подогрев, испарение и перегрев в котлах при разных давлениях и температуре пара на выходе

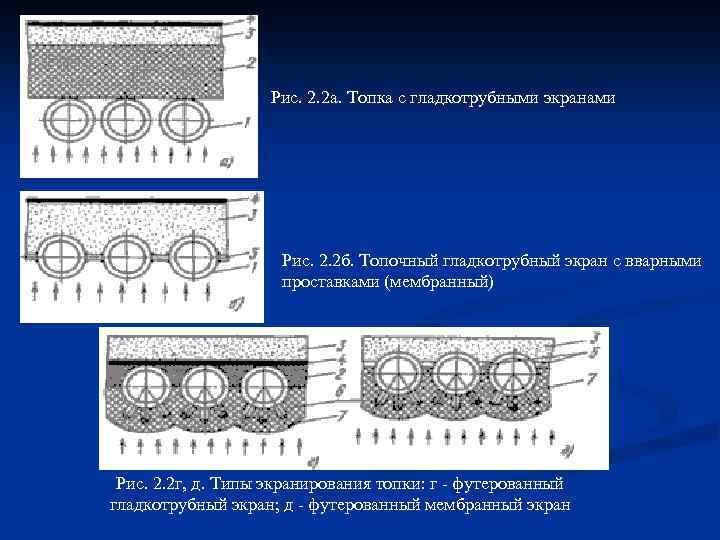

Рис. 2. 2 a. Топка с гладкотрубными экранами Рис. 2. 2 б. Топочный гладкотрубный экран с вварными проставками (мембранный) Рис. 2. 2 г, д. Типы экранирования топки: г - футерованный гладкотрубный экран; д - футерованный мембранный экран

Схемы экранов пылеугольного котла с естественной циркуляцией: а - секция фронтового экрана; б - циркуляция в экранных секциях топки; в - выполнение нижнего выступа из экранных труб Рис. 2. 3.

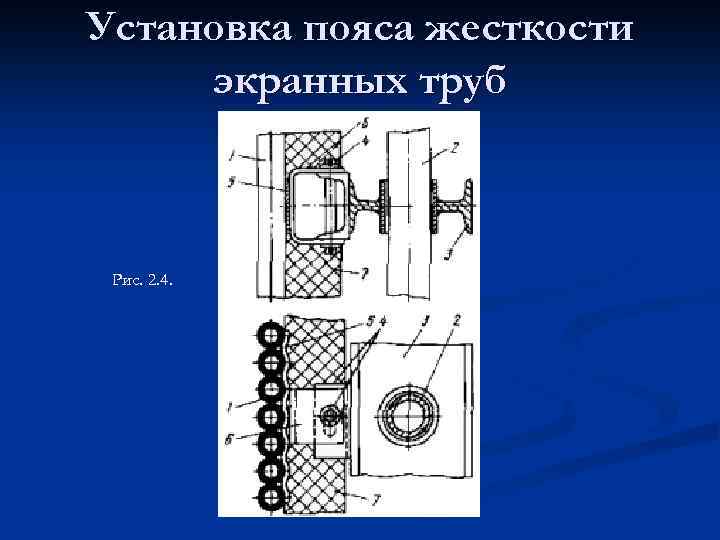

Установка пояса жесткости экранных труб Рис. 2. 4.

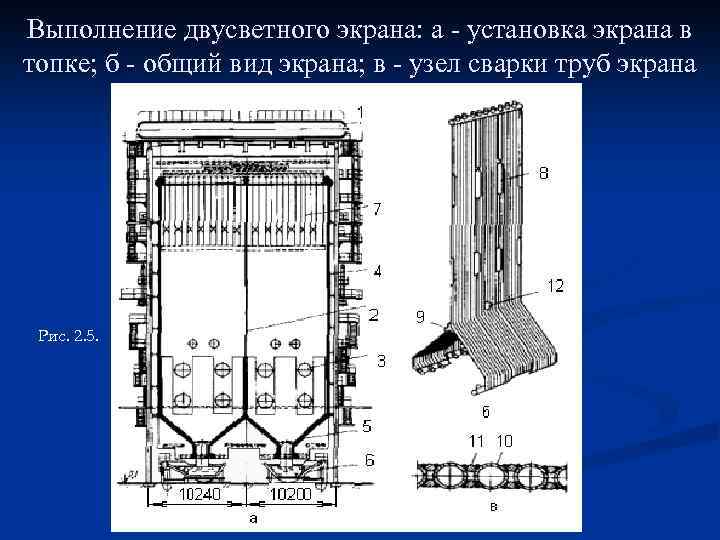

Выполнение двусветного экрана: а - установка экрана в топке; б - общий вид экрана; в - узел сварки труб экрана Рис. 2. 5.

Вертикальные панели экранирования НРЧ в прямоточных котлах Рис. 2. 6 a

Панели с горизонтально-подъемным движением в СРЧ прямоточного котла Рис. 2. 6 б

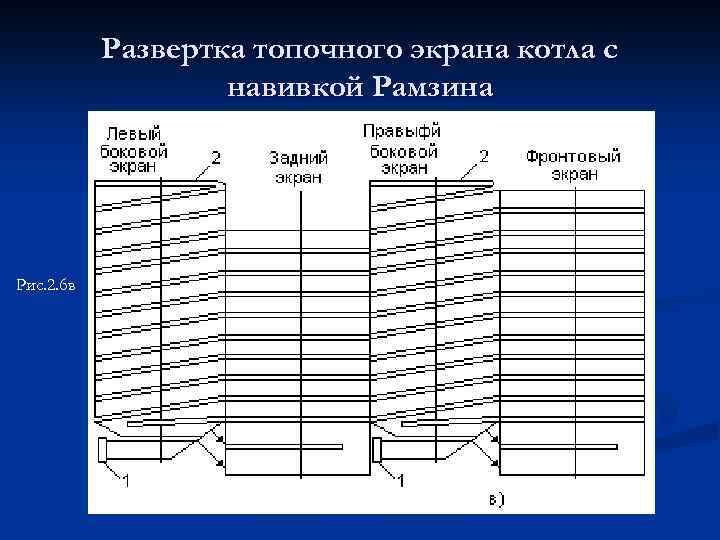

Развертка топочного экрана котла с навивкой Рамзина Рис. 2. 6 в

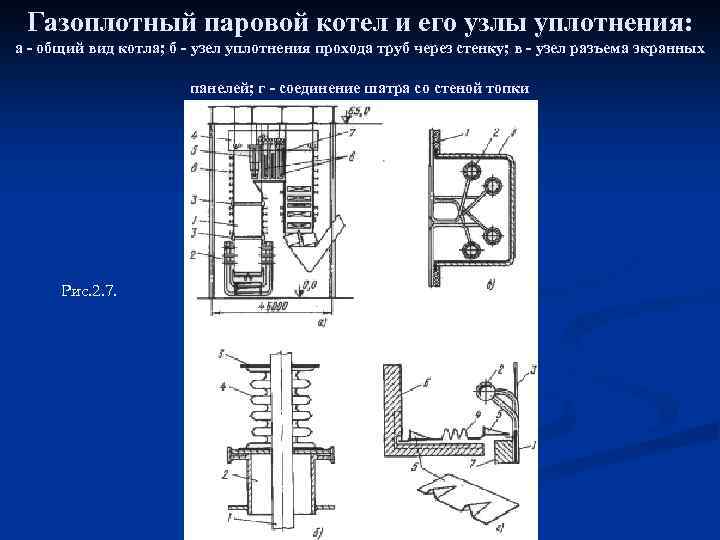

Газоплотный паровой котел и его узлы уплотнения: а - общий вид котла; б - узел уплотнения прохода труб через стенку; в - узел разъема экранных панелей; г - соединение шатра со стеной топки Рис. 2. 7.

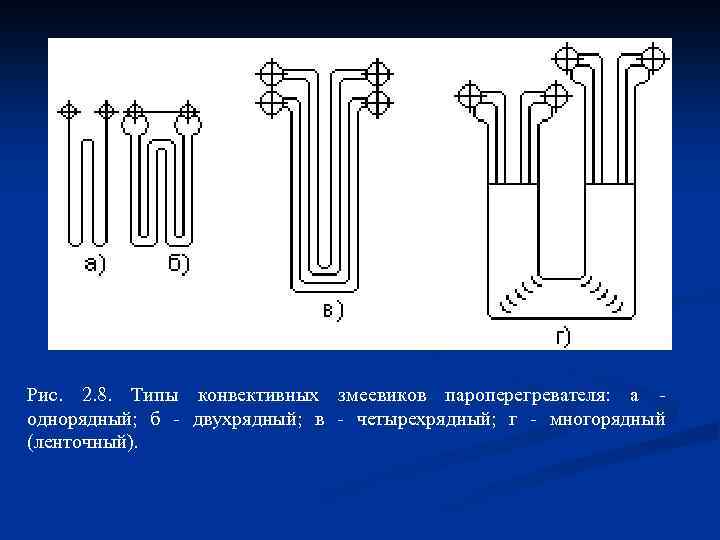

Рис. 2. 8. Типы конвективных змеевиков пароперегревателя: а однорядный; б - двухрядный; в - четырехрядный; г - многорядный (ленточный).

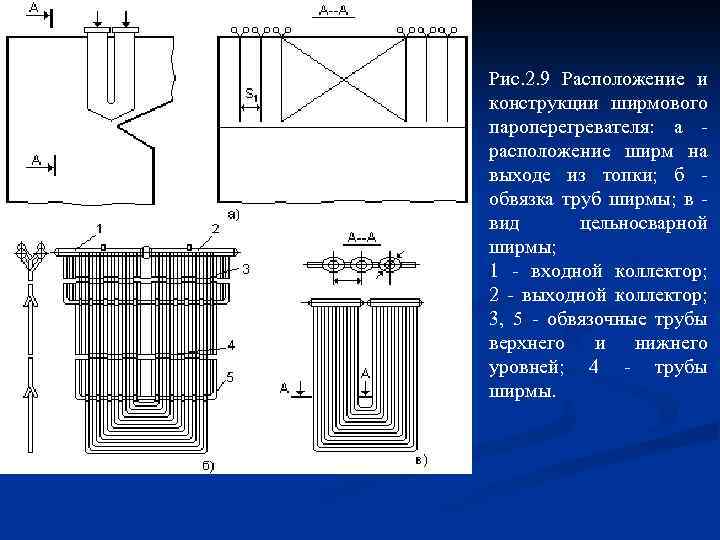

Рис. 2. 9 Расположение и конструкции ширмового пароперегревателя: а расположение ширм на выходе из топки; б обвязка труб ширмы; в вид цельносварной ширмы; 1 - входной коллектор; 2 - выходной коллектор; 3, 5 - обвязочные трубы верхнего и нижнего уровней; 4 - трубы ширмы.

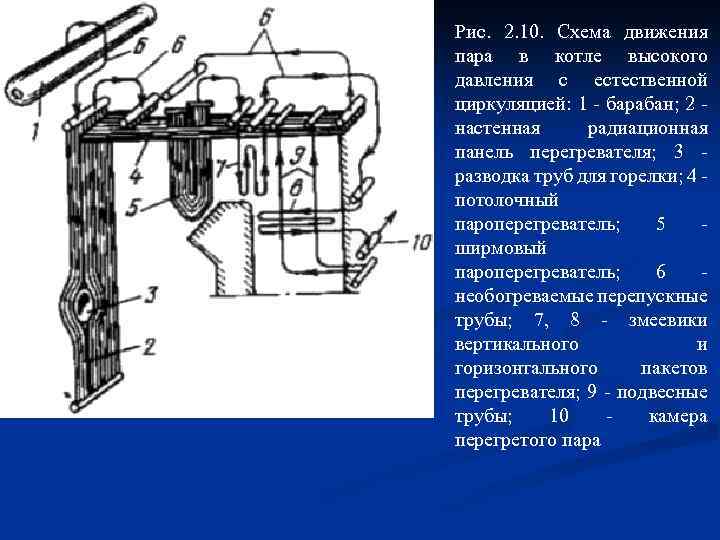

Рис. 2. 10. Схема движения пара в котле высокого давления с естественной циркуляцией: 1 - барабан; 2 настенная радиационная панель перегревателя; 3 разводка труб для горелки; 4 потолочный пароперегреватель; 5 ширмовый пароперегреватель; 6 необогреваемые перепускные трубы; 7, 8 - змеевики вертикального и горизонтального пакетов перегревателя; 9 - подвесные трубы; 10 камера перегретого пара

Рис. 2. 11 a. Компоновка пароперегревателей в барабанном котле высокого давления: 1 топочная камера; 2 - конвективная шахта; 3 - радиационный потолочный и настенный пароперегреватель. Виды пароперегревателей: ШП - полурадиационный ширмовый; Пр. П промежуточный.

Рис. 2. 11 б. Компоновка пароперегревателей в барабанных котлах большой мощности: 1 топочная камера; 2 - конвективная шахта; 3 - радиационный потолочный и настенный пароперегреватель; 4 - радиационные топочные панели; 5 - уплотнительный короб потолка котла (шатер). Виды пароперегревателей: ШП - полурадиационный ширмовый; ЛП ленточный; КП - змеевиковый конвективный; Пр. П - промежуточный. Другие обозначения: НРЧ - нижняя радиационная часть; СРЧ - средняя радиационная часть; ВРЧ - верхняя радиационная часть; ЦВД - цилиндр высокого давления турбины; ЦНД - цилиндр низкого давления турбины; ППТО - паровой теплообменник.

Рис. 2. 11 в, г. Компоновка пароперегревателей в прямоточном котле при сверхкритическом давлении при сжигании газа и мазута: 1 топочная камера; 2 конвективная шахта; 3 радиационный потолочный и настенный пароперегреватель; 4 радиационные топочные панели; 5 - уплотнительный короб потолка котла (шатер). Виды пароперегревателей: ШП полурадиационный ширмовый; ЛП - ленточный; КП змеевиковый конвективный; Пр. П промежуточный. Другие обозначения: СРЧ - средняя радиационная часть; ВРЧ верхняя радиационная часть; ЦВДцилиндр высокого давления турбины; ЦНДцилиндр низкого давления турбины; ППТО - паровой теплообменник.

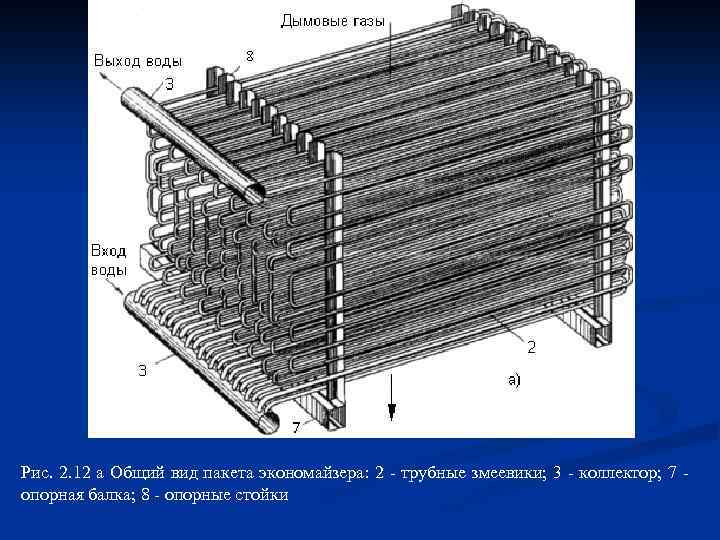

Рис. 2. 12 а Общий вид пакета экономайзера: 2 - трубные змеевики; 3 - коллектор; 7 опорная балка; 8 - опорные стойки

Рис. 2. 12 б, в: 1 - обмуровка конвективной шахты; 2 - трубные змеевики; 3 коллектор; 4 - теплоизоляционная засыпка камеры; 5 - металлическая обшивка; 6 огнеупорная обмазка; 7 - опорная балка; 8 - опорные стойки

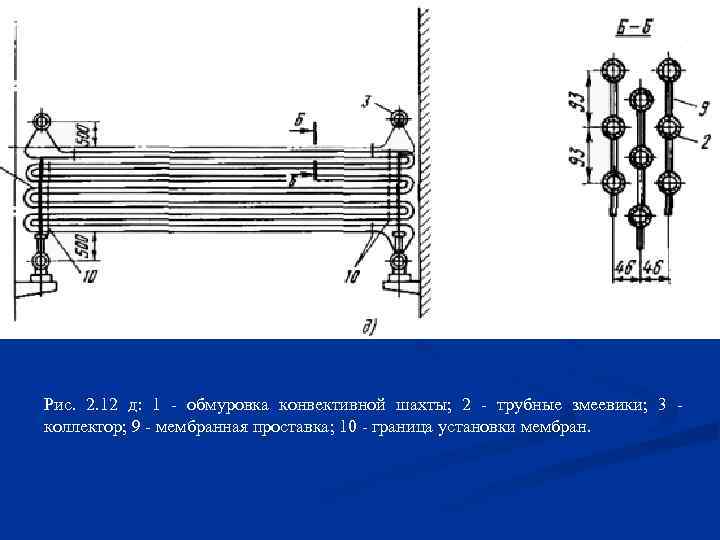

Рис. 2. 12 д: 1 - обмуровка конвективной шахты; 2 - трубные змеевики; 3 коллектор; 9 - мембранная проставка; 10 - граница установки мембран.

Рис. 2. 13. Конструкция трубчатого воздухоподогревателя: 1 - стальные трубы; 2, 6 верхняя и нижняя трубные доски; 3 - компенсатор тепловых расширений; 4 воздухоперепускной короб; 5 - промежуточная трубная доска; 7 - опорные колонны; 8 горизонтальные балки.

Рис. 2. 14. Компоновки трубчатых воздухоподогревателей с различным подводом воздуха: а - двухпоточная; б - четырехпоточная; в - двухпоточная и двухступенчатая; 1 вход холодного воздуха; 2 - выход горячего воздуха; 3, 4 - первая и вторая ступени экономайзера.

Рис. 2. 15. Конструктивное выполнение РВП: а - обший вид аппарата; б - вид сверху на секцию холодной части; в - листы набивки горячей и холодной частей; 1 - вал; 2, 3 нижняя и верхняя опоры; 4 - секции горячей части ротора, 5 - то же холодной части; 6 электропривод; 7 - наружная металлическая обшивка (кожух); 8 - периферийное уплотнение ротора РВП

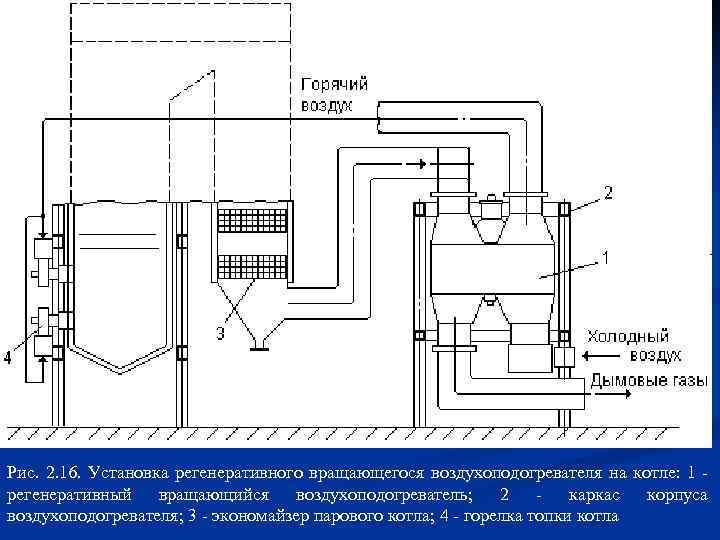

Рис. 2. 16. Установка регенеративного вращающегося воздухоподогревателя на котле: 1 регенеративный вращающийся воздухоподогреватель; 2 каркас корпуса воздухоподогревателя; 3 - экономайзер парового котла; 4 - горелка топки котла
