Рис. 141. Позвоночный столб: А

Рис. 141. Позвоночный столб: А - вид спереди; Б - сзади; В - сбоку. Отделы: I - шейный; II – грудной-III - поясничный; IV - крестцовый; V копчиковый-3 - шейный и поясничный лордозы; 2, 4 - грудной и крестцовый кифозь 5 - мыс (по Р. Д. Синельникову)

Рис. 3. Позвоночный столб (вид справа): 1 - шейный лордоз; 2 - грудной кифоз; 3 - поясничный лордоз; 4 - крестцовый кифоз; 5 - выступающий позвонок; 6 - позвоночный канал; 7 - остистые отростки; 8 - тело позвонка; 9 - межпозвоночные отверстия; 10 - крестцовый канал Рис. 4. Позвоночный столб (вид спереди): 1 - шейные позвонки; 2 - грудные позвонки; 3 - поясничные позвонки; 4 - крестцовые позвонки; 5 - копчик; 6 - атлант; 7 - поперечные отростки;

шейный позвонок (атлант) А - вид сверху; Б - вид снизу: 1 - задняя дуга; 2 - позвоночное отверстие; 3 - поперечный отросток; 4 - отверстие поперечного отростка; 5 - реберный отросток; 6 - латеральные массы; 7 - верхняя суставная ямка атланта; 8 - ямка зуба; 9 - передняя дуга; 10 - нижняя суставная ямка В свою очередь, II шейный позвонок (рис. 6) отличается наличием на теле массивного отростка, так называемого зуба, который по происхождению является частью тела I шейного позвонка. Зуб II шейного позвонка - ось, вокруг которой вращается голова вместе с атлантом, поэтому II шейный позвонок называется осевым.

II шейный позвонок А - вид спереди; Б - вид слева: 1 - зуб осевого позвонка 2 - верхний суставной отросток 3 - поперечный отросток 4 - нижний суставной отросток 5 - тело позвонка 6 - дуга позвонка 7 - остистый отросток 8 - отверстие поперечного отростка

VI шейный позвонок (вид сверху): 1 - остистый отросток; 2 - позвоночное отверстие; 3 - нижний суставной отросток; 4 - верхний суставной отросток; 5 - тело позвонка; 6 - поперечный отросток; 7 - отверстие поперечного отростка; 8 - реберный отросток

VIII грудной позвонок А - вид справа; Б - вид сверху: 1 - верхний суставной отросток 2 - верхняя позвоночная вырезка 3 - верхняя реберная ямка 4 - поперечный отросток 5 - реберная ямка поперечного отростка 6 - тело позвонка 7 - остистый отросток 8 - нижний суставной отросток 9 - нижняя позвоночная вырезка 10 - нижняя реберная ямка 11 - дуга позвонка 12 - позвоночное отверстие

III поясничный позвонок (вид сверху): 1 - остистый отросток; 2 - верхний суставной отросток; 3 - нижний суставной отросток; 4 - поперечный отросток; 5 - позвоночное отверстие; 6 - тело позвонка

Крестцовая кость А - вид спереди; Б - вид сзади: 1 - основание крестца; 2 - верхние суставные отростки I крестцового позвонка; 3 - передние крестцовые отверстия; 4 - поперечные линии; 5 - вершина крестца; 6 - крестцовый канал; 7 - задние крестцовые отверстия; 8 - срединный крестцовый гребень; 9 - правая ушковидная поверхность; 10 - промежуточный крестцовый гребень; 11 - латеральный крестцовый гребень; 12 - крестцовая щель; 13 - крестцовые рога

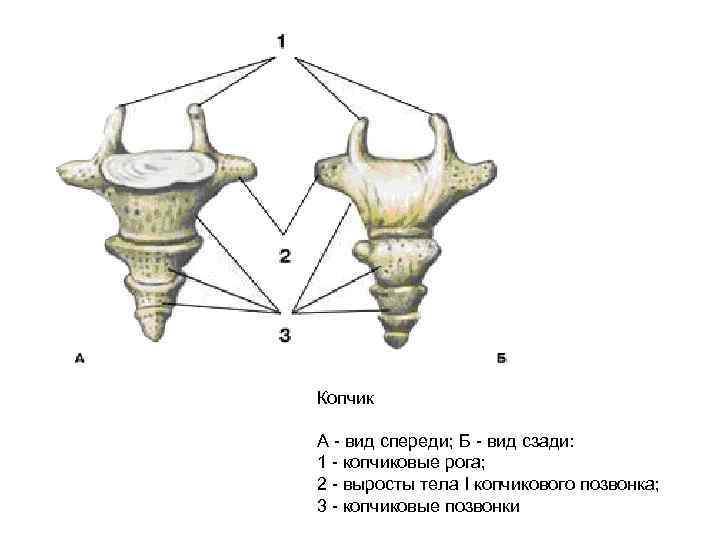

Копчик А - вид спереди; Б - вид сзади: 1 - копчиковые рога; 2 - выросты тела I копчикового позвонка; 3 - копчиковые позвонки

Рис. 12. Дугоотростчатое соединение (межпозвоночное соединение между II и III поясничными позвонками) 1 — верхний суставной отросток III поясничного позвонка; 2 — нижний суставной отросток II поясничного позвонка; 3 — дугоотростчатый сустав; 4 — желтая связка; 5 — поперечный отросток III поясничного позвонка; 6 — задняя продольная связка; 7 — студенистое ядро; 8 — фиброзное кольцо; 9 — передняя продольная связка

Рис. 13. Соединения между затылочной костью и I—II шейными позвонками 1 — крыловидные связки; 2 — затылочная кость; 3 — затылочный мыщелок; 4 — атлантозатылочный сустав; 5 — поперечный отросток атланта; 6 — латеральная масса атланта; 7 — крестообразная связка атланта; 8 — латеральный атлантоосевой сустав; 9 — тело II шейного позвонка

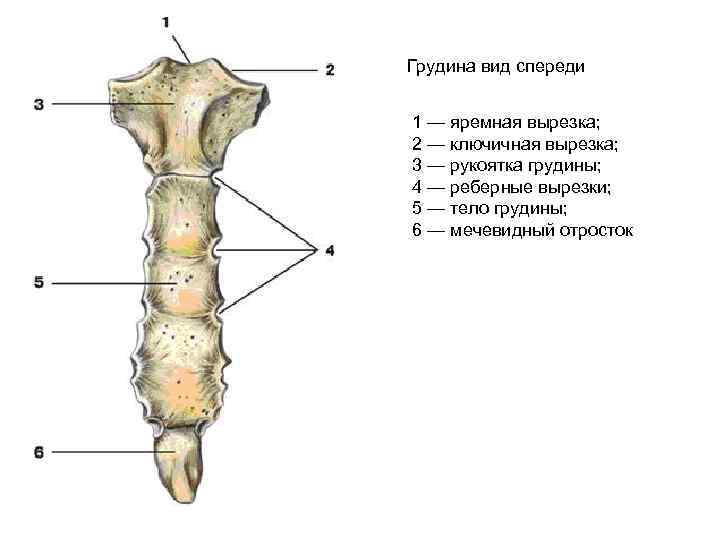

Грудина вид спереди 1 — яремная вырезка; 2 — ключичная вырезка; 3 — рукоятка грудины; 4 — реберные вырезки; 5 — тело грудины; 6 — мечевидный отросток

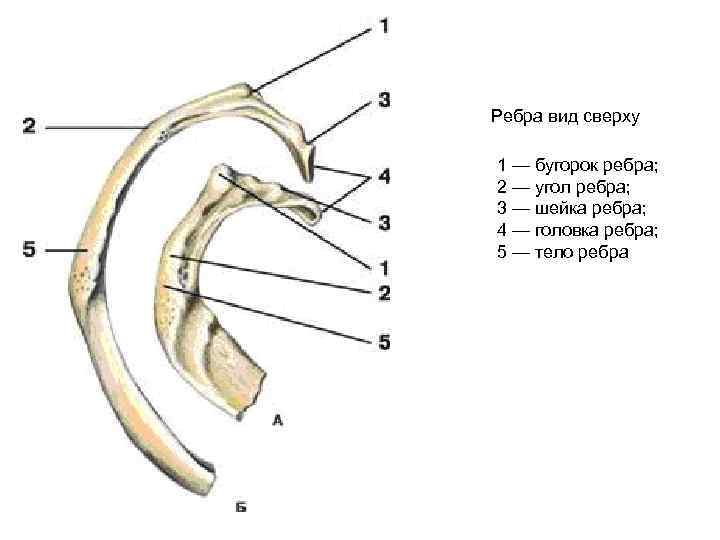

Ребра вид сверху 1 — бугорок ребра; 2 — угол ребра; 3 — шейка ребра; 4 — головка ребра; 5 — тело ребра

Рис. 16. Суставы и связки грудины и ребер вид спереди 1 — внутренние межреберные мышцы; 2 — наружные межреберные мышцы; 3 — тело грудины; 4 — грудино-реберные суставы; 5 — грудино-реберные связки; 6 — межхрящевые суставы

Рис. 19. Суставы и связки грудины, ребер и позвонка 1 — поперечный отросток; 2 — реберно-поперечный сустав; 3 — головка ребра; 4 — угол ребра; 5 — капсула сустава головки ребра; 6 — тело ребра; 7 — хрящ ребра; 8 — тело грудины; 9 — мембрана грудины; 10 — лучистая грудинореберная связка

Рис. 20. Скелет верхней конечности вид спереди 1 — ключица; 2 — лопатка; 3 — плечевая кость; 4 — лучевая кость; 5 — локтевая кость; 6 — кости запястья; 7 — пястные кости; 8 — фаланги пальцев

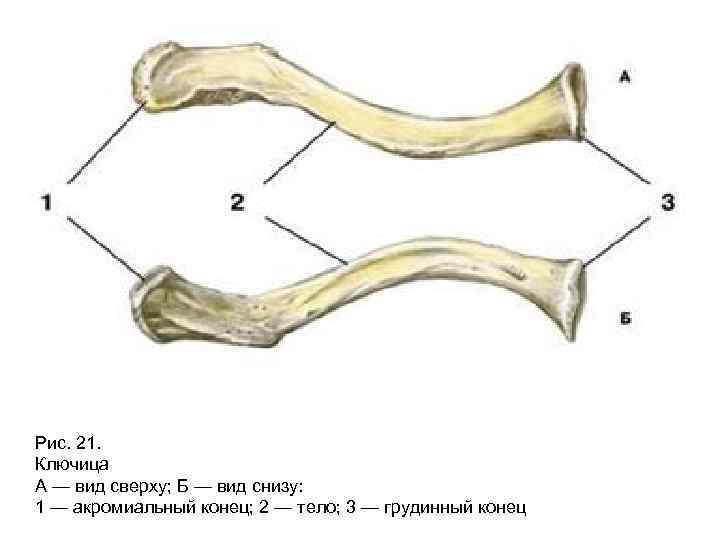

Рис. 21. Ключица А — вид сверху; Б — вид снизу: 1 — акромиальный конец; 2 — тело; 3 — грудинный конец

Рис. 22. Лопатка А — вид спереди; Б — вид сзади; В — вид сбоку: 1 — клювовидный отросток; 2 — верхний край; 3 — верхний угол; 4 — акромион; 5 — суставная впадина; 6 — подлопаточная ямка; 7 — шейка лопатки; 8 — медиальный край; 9 — латеральный край; 10 — нижний угол; 11 — вырезка лопатки; 12 — надостная ямка; 13 — ость лопатки; 14 — подостная ямка

Рис. 23. Грудино-ключичные суставы вид спереди 1 — межключичная связка; 2 — грудино-ключичный сустав; 3 — грудинный конец ключицы; 4 — реберно-ключичная связка; 5 — I ребро; 6 — передняя грудино-ключичная связка; 7 — рукоятка грудины

Рис. 24. Акромиально-ключичный сустав 1 — акромиальный конец ключицы; 2 — акромиально-ключичная связка; 3 — клювовидно-ключичная связка; 4 — акромион лопатки; 5 — клювовидный отросток; 6 — клювовидно-акромиальная связка

Рис. 25. Плечевая кость А — вид спереди; Б — вид сзади: 1 — головка плечевой кости; 2 — большой бугорок; 3 — межбугорковая борозда; 4 — малый бугорок; 5 — анатомическая шейка; 6 — дельтовидная бугристость; 7 — хирургическая шейка; 8 — тело плечевой кости; 9 — борозда лучевого нерва; 10 — венечная ямка; 11 — лучевая ямка; 12 — медиальный надмыщелок; 13 — головка мыщелка; 14 — ямка лучевого отростка; 15 — блок плечевой кости

Рис. 26. Локтевая кость А — вид спереди; Б — вид сзади; В — вид со стороны лучевой кости: 1 — локтевой отросток; 2 — блоковидная вырезка; 3 — лучевая вырезка; 4 — бугристость локтевой кости; 5 — межкостный край; 6 — передняя поверхность; 7 — дистальный эпифиз локтевой кости; 8 — суставная окружность локтевой кости; 9 — шиловидный отросток локтевой кости; 10 — задний край; 11 — медиальная поверхность; 12 — задняя поверхность; 13 — гребень мышцы супинатора

Рис. 27. Лучевая кость А — вид спереди; Б — вид сзади; В — вид со стороны локтевой кости: 1 — суставная окружность лучевой кости; 2 — головка лучевой кости; 3 — шейка лучевой кости; 4 — бугристость лучевой кости; 5 — питательное отверстие; 6 — передняя поверхность; 7 — передний край; 8 — межкостный край; 9 — дистальный эпифиз лучевой кости; 10 — локтевая вырезка лучевой кости; 11 — шиловидный отросток лучевой кости; 12 — боковая поверхность; 13 — задняя поверхность; 14 — задний край

Рис. 28. Проксимальные эпифизы лучевой и локтевой костей 1 — локтевой отросток; 2 — блоковидная вырезка; 3 — суставная окружность локтевой кости; 4 — венечный отросток; 5 — шейка лучевой кости; 6 — бугристость лучевой кости; 7 — бугристость локтевой кости

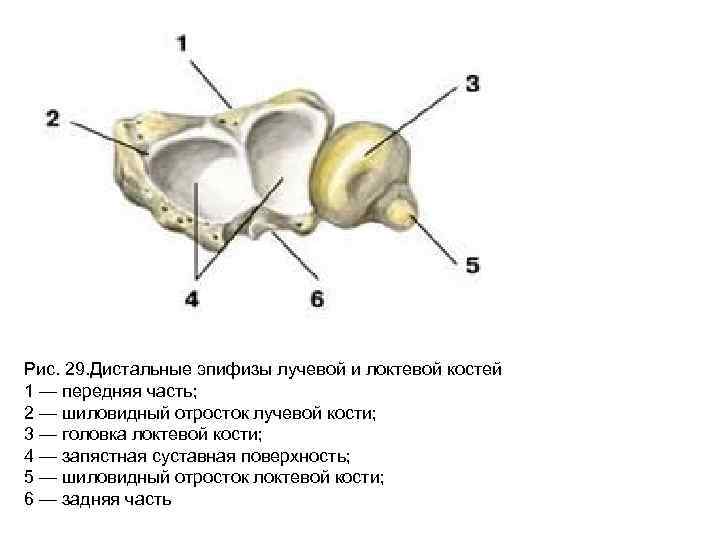

Рис. 29. Дистальные эпифизы лучевой и локтевой костей 1 — передняя часть; 2 — шиловидный отросток лучевой кости; 3 — головка локтевой кости; 4 — запястная суставная поверхность; 5 — шиловидный отросток локтевой кости; 6 — задняя часть

Рис. 30. Кости кисти тыльная поверхность 1 — дистальная фаланга; 2 — средняя фаланга; 3 — проксимальная фаланга; 4 — головка пястной кости; 5 — пястные кости; 6 — тело пястной кости; 7 — основание пястной кости; 8 — головчатая кость; 9 — крючковидная кость; 10 — кость-трапеция; 11 — трапециевидная кость; 12 — ладьевидная кость; 13 — трехгранная кость; 14 — полулунная кость

Рис. 31. Плечевой сустав фронтальный разрез 1 — капсула сустава; 2 — суставная впадина лопатки; 3 — головка плечевой кости; 4 — суставная полость; 5 — сухожилие длинной головки двуглавой мышцы плеча; 6 — суставная губа; 7 — нижний заворот синовиальной оболочки сустава

Рис. 32. Капсула и связки плечевого сустава 1 — акромион лопатки; 2 — клювовидный отросток лопатки; 3 — клювовидно-плечевая связка; 4 — большой бугорок плечевой кости; 5 — сухожилие длинной головки двуглавой мышцы плеча; 6 — капсула сустава

Рис. 33. Локтевой сустав вертикальный разрез 1 — блок плечевой кости; 2 — полость сустава; 3 — локтевой отросток; 4 — блоковидная вырезка локтевой кости; 5 — венечный отросток локтевой кости

Рис. 34. Локтевой сустав вид спереди 1 — суставная капсула; 2 — локтевая коллатеральная связка; 3 — головка мыщелка плечевой кости; 4 — блок плечевой кости; 5 — венечный отросток локтевой кости; 6 — головка лучевой кости; 7 — межкостная перепонка предплечья

Рис. 36. Суставы и связки кисти тыльная поверхность 1 — локтевая кость; 2 — лучевая кость; 3 — дистальный лучелоктевой сустав; 4 — суставной диск; 5 — лучезапястный сустав; 6 — среднезапястный сустав; 7 — межзапястные суставы; 8 — запястно-пястные суставы; 9 — межпястные суставы; 10 — пястные кости

Рис. 39. Тазовая кость и скелет свободной части нижней конечности 1 — крестец; 2 — тазовая кость; 3 — берцовая кость; 4 — надколенник; 5 — малоберцовая кость; 6 — большеберцовая кость; 7 — кости стопы

Рис. 40. Тазовая кость вид снаружи 1 — крыло подвздошной кости; 2 — передняя ягодичная линия; 3 — задняя ягодичная линия; 4 — верхняя передняя подвздошная ость; 5 — верхняя задняя подвздошная ость; 6 — нижняя задняя подвздошная ость; 7 — большая седалищная вырезка; 8 — нижняя ягодичная вырезка; 9 — нижняя передняя подвздошная ость; 10 — тело подвздошной кости; 11 — полулунная поверхность; 12 — вертлужная впадина; 13 — малая седалищная вырезка; 14 — тело седалищной кости; 15 — верхняя ветвь лобковой кости; 16 — лобковый бугорок; 17 — запирательное отверстие; 18 — нижняя ветвь лобковой кости; 19 — седалищный бугор; 20 — ветвь седалищной кости

Рис. 41. Тазовая кость вид изнутри 1 — подвздошный гребень; 2 — подвздошная ямка; 3 — подвздошная бугристость; 4 — крыло подвздошной кости; 5 — верхняя задняя подвздошная ость; 6 — верхняя передняя подвздошная ость; 7 — ушковидная поверхность; 8 — нижняя задняя подвздошная ость; 9 — нижняя передняя подвздошная ость; 10 — дугообразная линия; 11 — большая седалищная вырезка; 12 — тело подвздошной кости; 13 — тело седалищной кости; 14 — тело лобковой кости; 15 — седалищная ость; 16 — лобковый гребень; 17 — запирательный гребень; 18 — передний запирательный бугорок; 19 — верхняя ветвь лобковой кости; 20 — ветвь седалищной кости; 21 — шероховатая поверхность; 22 — запирательное отверстие; 23 — нижняя ветвь лобковой кости

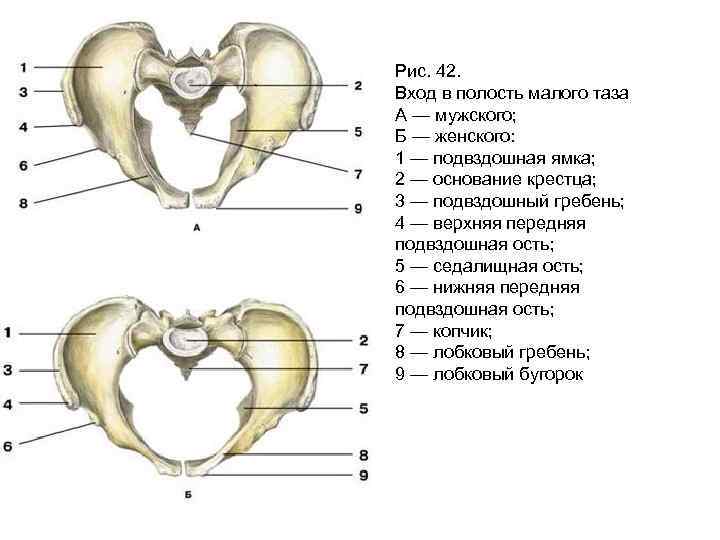

Рис. 42. Вход в полость малого таза А — мужского; Б — женского: 1 — подвздошная ямка; 2 — основание крестца; 3 — подвздошный гребень; 4 — верхняя передняя подвздошная ость; 5 — седалищная ость; 6 — нижняя передняя подвздошная ость; 7 — копчик; 8 — лобковый гребень; 9 — лобковый бугорок

Рис. 43. Таз вид спереди А — мужской; Б — женский: 1 — большой таз; 2 — крестец; 3 — пограничная линия; 4 — малый таз; 5 — вертлужная впадина; 6 — запирательное отверстие; 7 — подлобковый угол; 8 — лобковая дуга

Рис. 44. Связки и суставы таза вид сверх 1 — подвздошно-поясничная связка; 2 — крестцово-подвздошный сустав; 3 — дорсальная крестцовоподвздошная связка; 4 — большое седалищное отверстие; 5 — крестово-остистая связка; 6 — малое седалищное отверстие; 7 — крестцово-бугорная связка; 8 — межлобковый диск; 9 — лобковое сращение

Рис. 45. Соединения таза вид сзади 1 — подвздошно-поясничная связка; 2 — дорсальная крестцово-подвздошная связка; 3 — крестцово-остистая связка; 4 — крестцово-бугорная связка

Рис. 46. Бедренная кость А — вид спереди; Б — вид сзади; В — вид слева (с медиальной стороны): 1 — ямка головки бедренной кости; 2 — головка бедренной кости; 3 — большой вертел; 4 — шейка бедренной кости; 5 — межвертельная линия; 6 — малый вертел; 7 — тело бедренной кости; 8 — латеральный мыщелок; 9 — медиальный мыщелок; 10 — вертельная ямка; 11 — межвертельный гребень; 12 — ягодичная бугристость; 13 — медиальная губа; 14 — латеральная губа; 15 — шероховатая линия; 16 — медиальный надмыщелок; 17 — латеральный надмыщелок; 18 — межмыщелковая ямка

Рис. 47. Большеберцовая кость вид сбоку 1 — межмыщелковое возвышение; 2 — верхняя суставная поверхность; 3 — бугристость большеберцовой кости; 4 — задняя поверхность; 5 — латеральная поверхность; 6 — межкостный край; 7 — передний край; 8 — медиальная лодыжка

Рис. 48. Малоберцовая кость с медиальной стороны 1 — суставная поверхность; 2 — головка малоберцовой кости; 3 — межкостный край; 4 — медиальная поверхность; 5 — передний край; 6 — задний край; 7 — латеральная лодыжка

Рис. 49. Большеберцовая и малоберцовая кости вид спереди 1 — межмыщелковое возвышение большеберцовой кости; 2 — верхняя суставная поверхность большеберцовой кости; 3 — медиальный мыщелок; 4 — латеральный мыщелок; 5 — головка малоберцовой кости; 6 — бугристость большеберцовой кости; 7 — межкостный край большеберцовой кости; 8 — боковая поверхность малоберцовой кости; 9 — передний край большеберцовой кости; 10 — передний край малоберцовой кости; 11 — медиальная поверхность большеберцовой кости; 12 — межкостный край малоберцовой кости; 13 — боковая поверхность большеберцовой кости; 14 — медиальная лодыжка; 15 — латеральная лодыжка

Рис. 50. Кости стопы тыльная поверхность 1 — бугорок пяточной кости; 2 — пяточная кость; 3 — таранная кость; 4 — блок таранной кости; 5 — головка таранной кости; 6 — кубовидная кость; 7 — ладьевидная кость; 8 — клиновидные кости; 9 — кости плюсны; 10 — кости пальцев стопы

Рис. 51. Кости стопы вид сбоку 1 — блок таранной кости; 2 — таранная кость; 3 — головка таранной кости; 4 — ладьевидная кость; 5 — клиновидные кости; 6 — кости плюсны; 7 — кости пальцев стопы; 8 — пяточная кость; 9 — бугорок пяточной кости

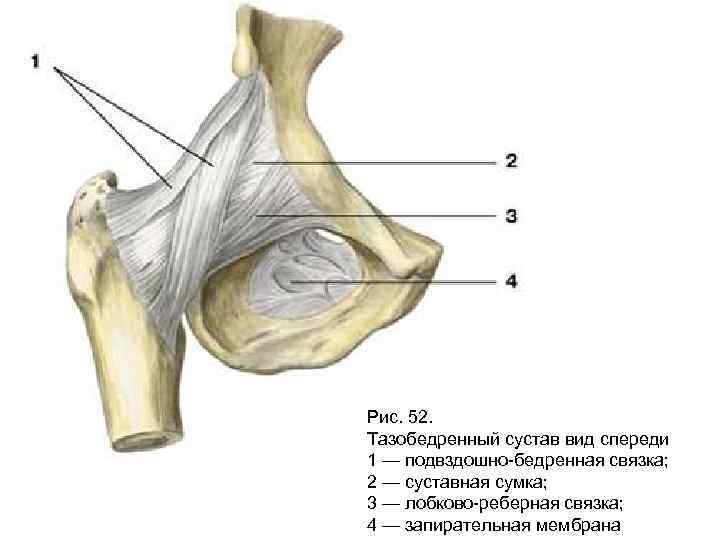

Рис. 52. Тазобедренный сустав вид спереди 1 — подвздошно-бедренная связка; 2 — суставная сумка; 3 — лобково-реберная связка; 4 — запирательная мембрана

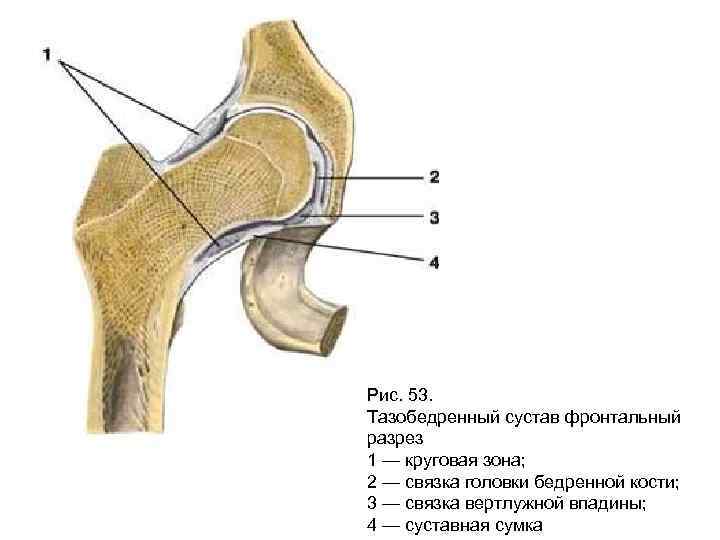

Рис. 53. Тазобедренный сустав фронтальный разрез 1 — круговая зона; 2 — связка головки бедренной кости; 3 — связка вертлужной впадины; 4 — суставная сумка

Рис. 54. Коленный сустав вид спереди 1 — надколенник; 2 — большеберцовая коллатеральная связка; 3 — связка надколенника; 4 — малоберцовая коллатеральная связка; 5 — бугристость малоберцовой кости; 6 — бугристость большеберцовой кости

Рис. 55. Коленный сустав с удаленной суставной капсулой 1 — бедренная кость; 2 — задняя крестообразная связка; 3 — передняя крестообразная связка; 4 — малоберцовая коллатеральная связка; 5 — медиальный мениск; 6 — латеральный мениск; 7 — большеберцовая коллатеральная связка; 8 — большеберцовая кость; 9 — связка надколенника; 10 — надколенник

Рис. 56. Коленный сустав вертикальный разрез 1 — бедренная кость; 2 — суставная капсула; 3 — суставная полость; 4 — надколенник; 5 — медиальный мениск; 6 — крыловидная складка; 7 — передняя крестообразная связка; 8 — задняя крестообразная связка; 9 — связка надколенника; 10 — большеберцовая кость

Рис. 57. Связки и суставы стопы тыльная поверхность 1 — передняя межберцовая связка; 2 — передняя таранно-малоберцовая связка; 3 — дельтовидная связка; 4 — пяточно-малоберцовая связка; 5 — межкостная таранно-пяточная связка; 6 — боковая таранно-пяточная связка; 7 — раздвоенная связка; 8 — тыльные предплюсне-плюсневые связки; 9 — тыльные плюсневые связки; 10 — капсула плюснефалангового сустава; 11 — капсула межфалангового сустава; 12 — коллатеральные связки

Рис. 141. Позвоночный столб: А — вид спереди;
