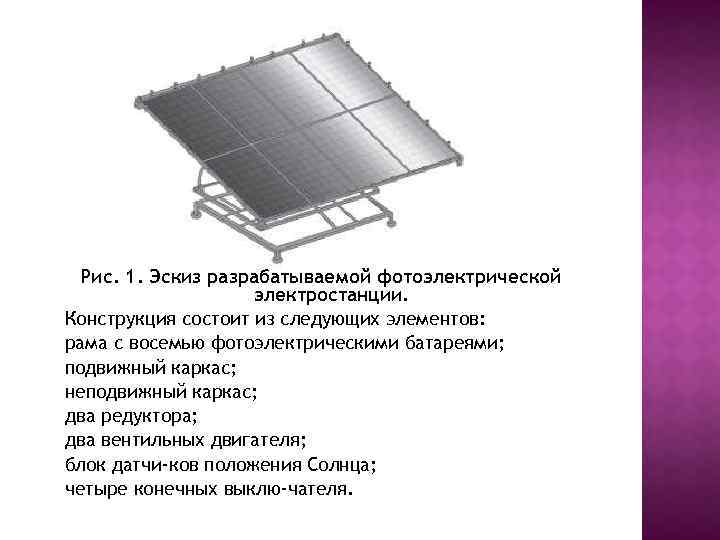

Рис. 1. Эскиз разрабатываемой фотоэлектрической электростанции. Конструкция состоит из следующих элементов: рама с восемью фотоэлектрическими батареями; подвижный каркас; неподвижный каркас; два редуктора; два вентильных двигателя; блок датчи ков положения Солнца; четыре конечных выклю чателя.

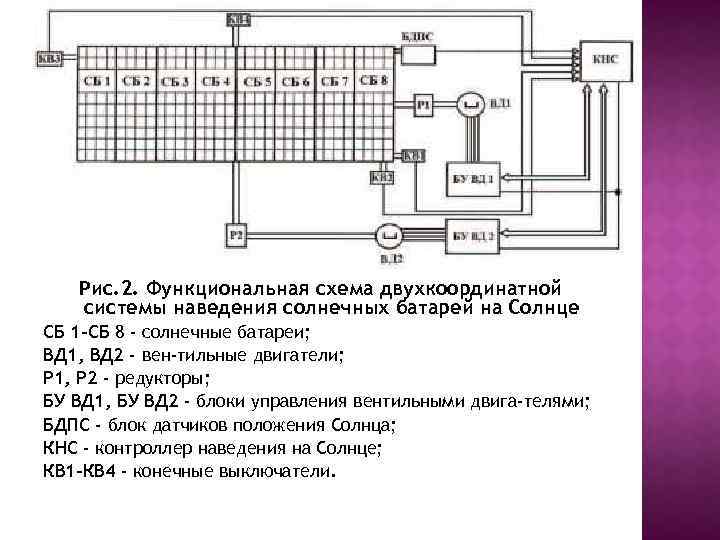

Рис. 2. Функциональная схема двухкоординатной системы наведения солнечных батарей на Солнце СБ 1 -СБ 8 - солнечные батареи; ВД 1, ВД 2 - вен тильные двигатели; Р 1, Р 2 - редукторы; БУ ВД 1, БУ ВД 2 - блоки управления вентильными двига телями; БДПС - блок датчиков положения Солнца; КНС - контроллер наведения на Солнце; КВ 1 -КВ 4 - конечные выключатели.

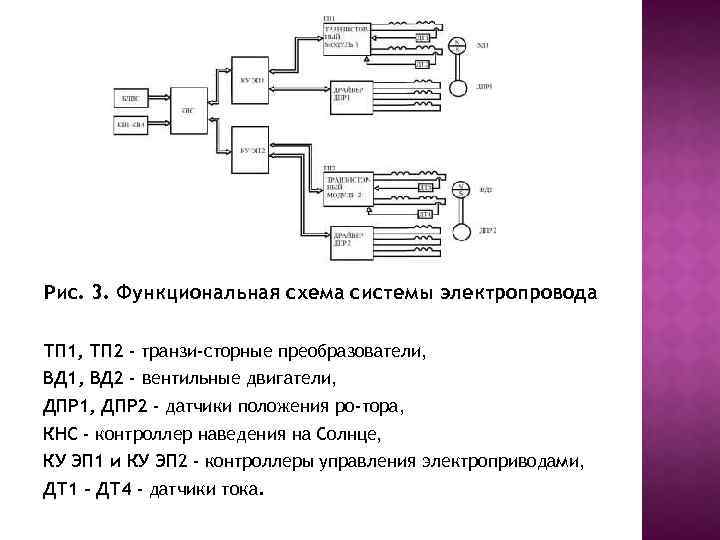

Рис. 3. Функциональная схема системы электропровода ТП 1, ТП 2 - транзи сторные преобразователи, ВД 1, ВД 2 - вентильные двигатели, ДПР 1, ДПР 2 - датчики положения ро тора, КНС - контроллер наведения на Солнце, КУ ЭП 1 и КУ ЭП 2 - контроллеры управления электроприводами, ДТ 1 - ДТ 4 - датчики тока.
Рис. 4. Структурная схема управления электроприводом с вентильными двигателями. РС – регулятор скорости; ВК – вычислитель косинуса угла поворота; ЭМ – эталонная модель; ВОС –вычислитель обратной связи по скорости; ДЗ 1, ДЗ 2, ДЗ 3 – дифференцирующие звенья; ДТ 1, ДТ 2 – датчики тока; НЗ 1, НЗ 2 – нелинейные звенья; В 1, В 2 – выпрямители; МЗ 1, МЗ 2 –множительные звенья; 0 У 1, У 2 – первый и второй усилители; РЭ 1, РЭ 2 – релейные элементы; РУ 1, РУ 2 – регулирующие усилители. ТП 1. 1, ТП 1. 2 – транзисторные преобразователи; ВС – вычислитель синуса угла поворота;
Рис. 5 Опытный образец электромеханического блока 1 - Датчик положения; 2 - Вентильный двигатель ДБМ 120; 3 - Нагрузочный двигатель постоянного тока ДК 1– 1, 7.
