Риддер. Сокольный рудник

Риддер Казцинк: Тишинский рудник Шубинский рудник Обогатительная фабрика РГОК Риддер-Сокольный рудник Пески Старого хвостохранилища Долинное месторождение Обручевское месторождение Altyntau Kokshetau: Кокшетау Васильковское месторождение Золотоизвлекательная фабрика Житикара Комаровское месторождение Райгородок Месторождение Райгородок Житикара Altyntau Recourses К А З А Усть-Каменогорск Казцинк: УК МК Цех по производству драгоценных металлов Х С Т А Н Зыряновск Казцинк: Малеевский рудник Обогатительная фабрика ЗГОК 2

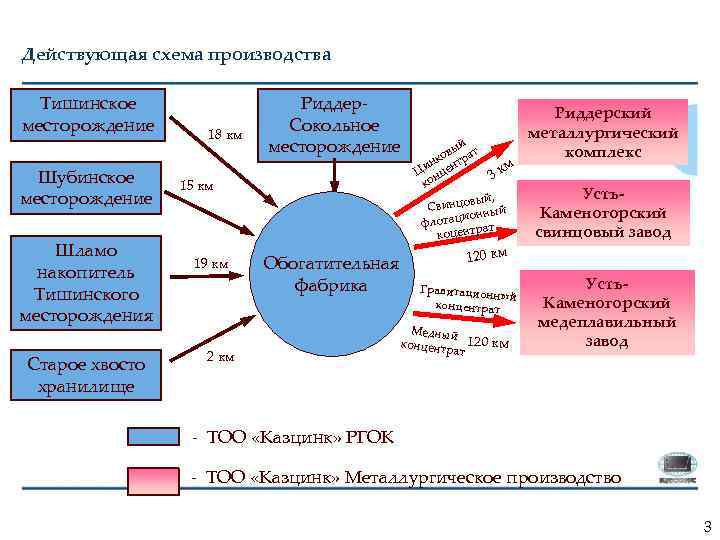

Действующая схема производства Тишинское месторождение Шубинское месторождение Шламо накопитель Тишинского месторождения Старое хвосто хранилище 18 км Риддер. Сокольное месторождение 15 км 19 км Обогатительная фабрика 2 км й вы т ко тра н м Ци нцен 3 к ко вый, Свинцо ный ион флотац рат коцент Риддерский металлургический комплекс Усть. Каменогорский свинцовый завод 120 км Гравитацион ный концентрат Медный концентр 120 км ат Усть. Каменогорский медеплавильный завод - ТОО «Казцинк» РГОК - ТОО «Казцинк» Металлургическое производство 3

Риддер-Сокольный рудник находится на юго - восточной части города Риддер, на расстоянии приблизительно 3 км от центра и непосредственно сопряжен с территорией обогатительной фабрики. 4

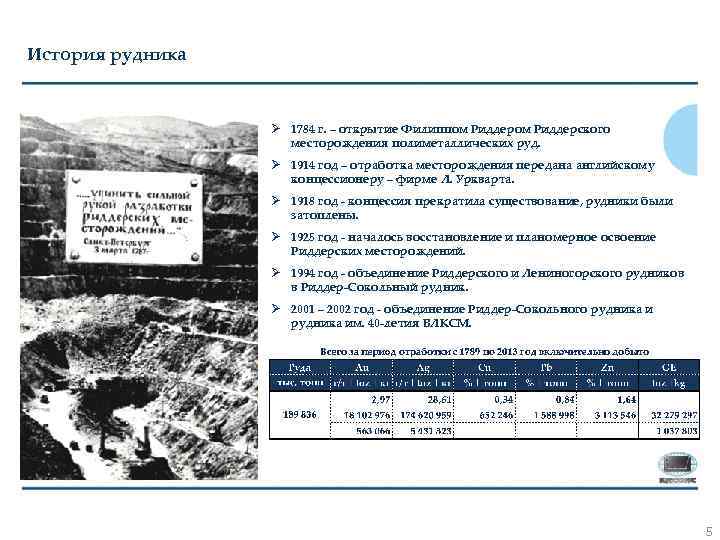

История рудника Ø 1784 г. – открытие Филиппом Риддерского месторождения полиметаллических руд. Ø 1914 год – отработка месторождения передана английскому концессионеру – фирме Л. Уркварта. Ø 1918 год - концессия прекратила существование, рудники были затоплены. Ø 1925 год - началось восстановление и планомерное освоение Риддерских месторождений. Ø 1994 год - объединение Риддерского и Лениногорского рудников в Риддер-Сокольный рудник. Ø 2001 – 2002 год - объединение Риддер-Сокольного рудника им. 40 -летия ВЛКСМ. 5

Геологическая карта Риддерского региона Длина, l = 3, 2 kм. Площадь месторождения, S 8, 32 км 2 Ширина , h = 2, 6 kм. Действующие залежи Риддер-Сокольного месторождения: 1 – Заводская; 2 – 2 Риддерская; 3 – Риддерская; 4 – Быструшинская; 5 – 2 Юго-Западная; 6 – 1 Юго-Западная; 7 – Центральная; 8 – Белкина; 9 – Крюковская; 10 – 3 Юго-Западная; 11 – Победа; 12 – Перспективная; 13 – Южный фланг Быструшинской залежи; 14 – Северный фланг Быструшинской залежи 6

Схема вскрытия месторождения Месторождение вскрыто 12 вертикальными стволами на глубину до 460 метров. Отработка ведётся на 12 залежах и 11 эксплуатационных горизонтах. 7

Модели: Малеевский рудник и Риддер-Сокольный рудник Малеевский рудник Риддер-Сокольный рудник Наименование Риддер-Сокольный рудник 200 000 Средний размер выемочной единицы, тонн 25 000 24 Количество рудных тел, штук > 15 000 11 Количество выемочных единиц в отработке за год, штук 84 Годовая производительность, млн. тонн 2, 1 2, 25 8

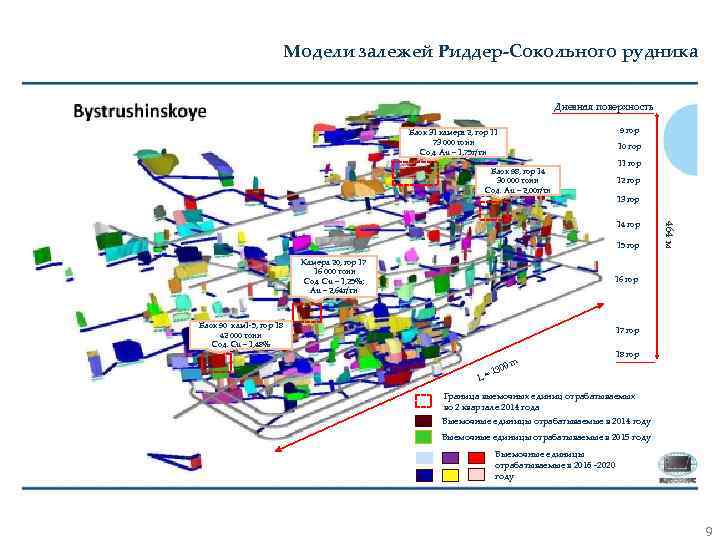

Модели залежей Риддер-Сокольного рудника Дневная поверхность 9 гор Блок 31 камера 2, гор 11 73 000 тонн Сод. Au – 1, 75 г/тн 10 гор 11 гор Блок 98, гор 14 30 000 тонн Сод. Au – 2, 00 г/тн 12 гор 13 гор 15 гор Камера 20, гор 17 16 000 тонн Сод. Cu – 1, 25%; Au – 2, 64 г/тн 464 м 14 гор 16 гор Блок 90 кам 1 -5, гор 18 42 000 тонн Сод. Cu – 1, 48% 17 гор L 0 130 m 18 гор Граница выемочных единиц отрабатываемых во 2 квартале 2014 года Выемочные единицы отрабатываемые в 2014 году Выемочные единицы отрабатываемые в 2015 году Выемочные единицы отрабатываемые в 2016 -2020 году 9

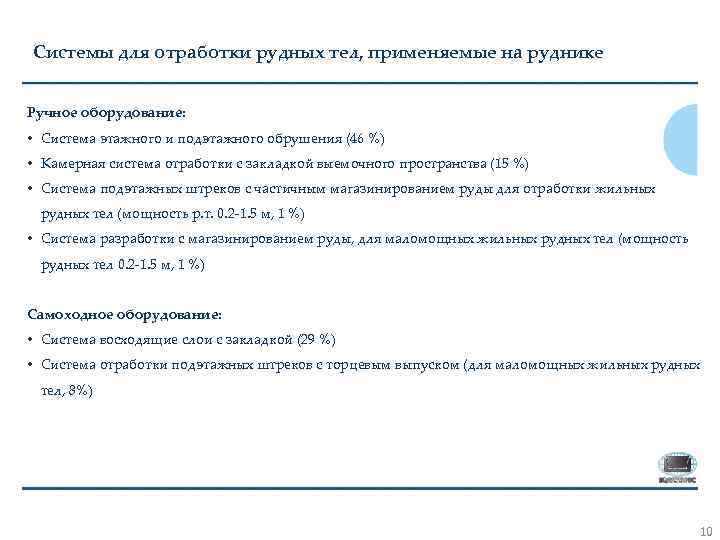

Системы для отработки рудных тел, применяемые на руднике Ручное оборудование: • Система этажного и подэтажного обрушения (46 %) • Камерная система отработки с закладкой выемочного пространства (15 %) • Система подэтажных штреков с частичным магазинированием руды для отработки жильных рудных тел (мощность р. т. 0. 2 -1. 5 м, 1 %) • Система разработки с магазинированием руды, для маломощных жильных рудных тел (мощность рудных тел 0. 2 -1. 5 м, 1 %) Самоходное оборудование: • Система восходящие слои с закладкой (29 %) • Система отработки подэтажных штреков с торцевым выпуском (для маломощных жильных рудных тел, 8%) 10

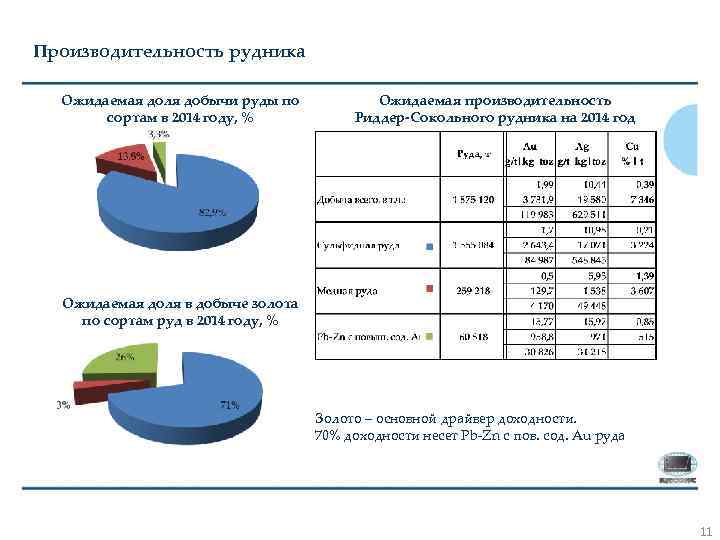

Производительность рудника Ожидаемая доля добычи руды по сортам в 2014 году, % Ожидаемая производительность Риддер-Сокольного рудника на 2014 год Ожидаемая доля в добыче золота по сортам руд в 2014 году, % Золото – основной драйвер доходности. 70% доходности несет Pb-Zn с пов. сод. Au руда 11

Подъем руды на поверхность Скиповая-1 Новая Ствол шахты «Скиповая-1» . • производительность 2 000 т/год. • выдача свинцово-цинковой руды. Ствол шахты «Новая» . • существующая производительность 1 200 000 т/год. L=492 м L=489 м • • выдача медной руды, выдача свинцово-цинковой руды с повышенным содержанием золота, выдача породы, спуск-подъем людей. 14 гор-т 18 гор-т 12

Применяемое оборудование До 2009 года добыча велась только с применением ручного оборудования. С 2010 года внедряются системы добычи с применением самоходного оборудования. Динамика увеличения объемов добычи с применением СХО Объемы добычи с применением ручного оборудования Объемы добычи с применением СХО Преимущества перехода на отработку месторождения с применением самоходного оборудования: - Снижение рисков травмирования персонала за счет механизации ручного труда и удаления человека от опасных мест ведения работ, а так же за счет снижения численности Снижение трудоемкости работ и повышение производительности основных профессий (с 2, 4 м 3/чл. см ручным способом до 4, 2 м 3/чл. см на СХО) Повышение культуры производства 13

Эксплуатационная разведка Керновое бурение станками Diamec 252 (4 U), 232 (производство Atlas Copcо). Объем на 2014 год составляет: 109 000 п. м. 14

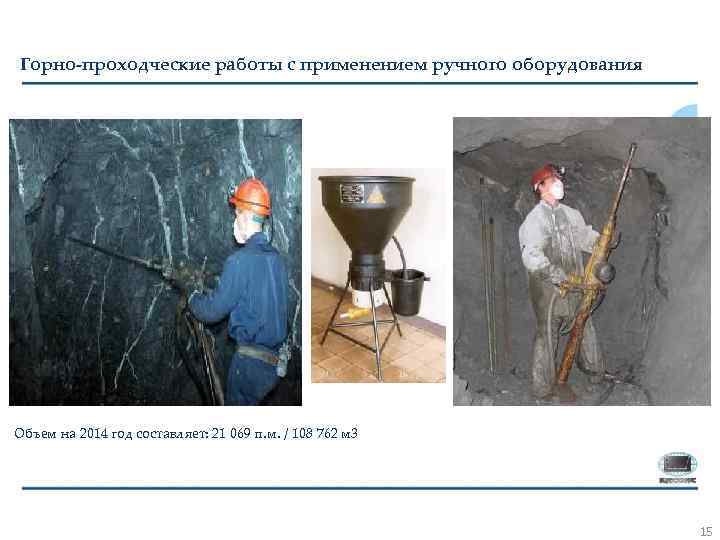

Горно-проходческие работы с применением ручного оборудования Объем на 2014 год составляет: 21 069 п. м. / 108 762 м 3 15

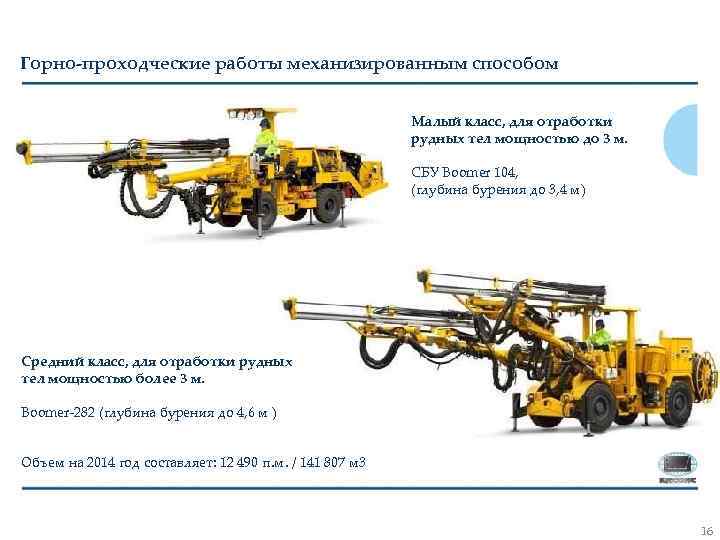

Горно-проходческие работы механизированным способом Малый класс, для отработки рудных тел мощностью до 3 м. СБУ Boomer 104, (глубина бурения до 3, 4 м) Средний класс, для отработки рудных тел мощностью более 3 м. Boomer-282 (глубина бурения до 4, 6 м ) Объем на 2014 год составляет: 12 490 п. м. / 141 807 м 3 16

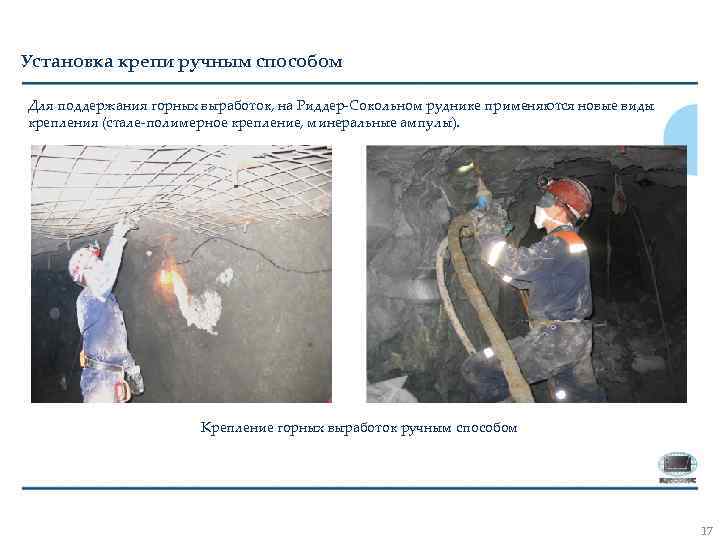

Установка крепи ручным способом Для поддержания горных выработок, на Риддер-Сокольном руднике применяются новые виды крепления (стале-полимерное крепление, минеральные ампулы). Крепление горных выработок ручным способом 17

Установка крепи механизированным способом Механизированное крепление горных выработок, при отработке рудных тел мощностью более 3 метров. Установка крепления «Сплит-Сет» 18

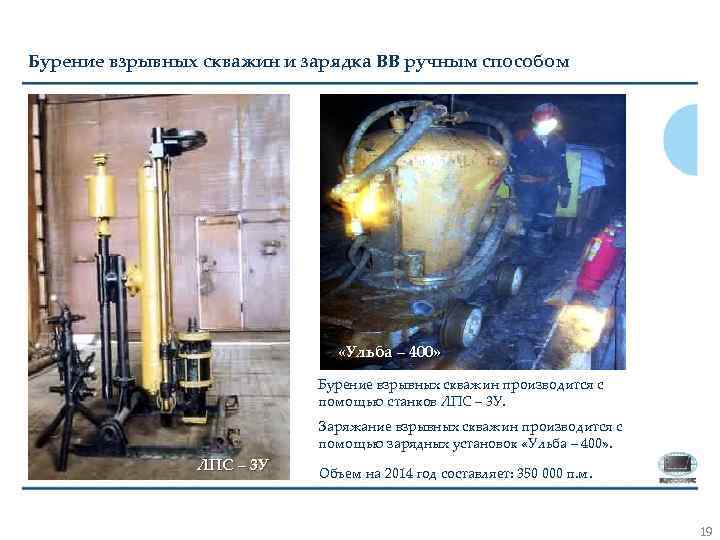

Бурение взрывных скважин и зарядка ВВ ручным способом «Ульба – 400» Бурение взрывных скважин производится с помощью станков ЛПС – 3 У. Заряжание взрывных скважин производится с помощью зарядных установок «Ульба – 400» . ЛПС – 3 У Объем на 2014 год составляет: 350 000 п. м. 19

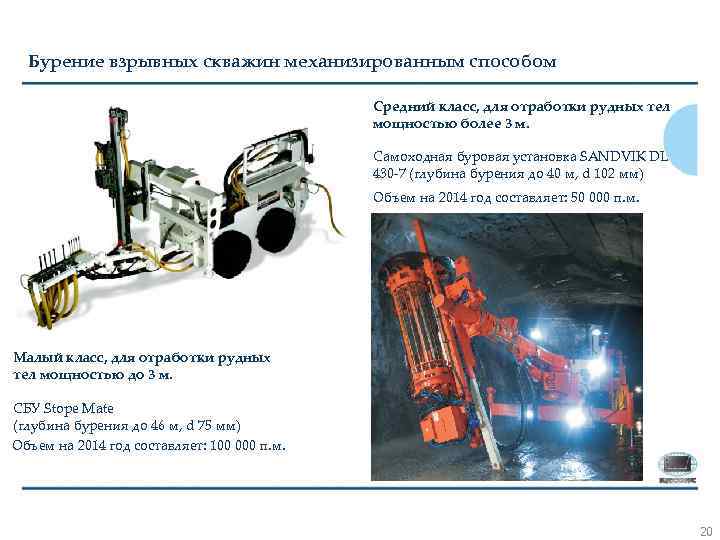

Бурение взрывных скважин механизированным способом Средний класс, для отработки рудных тел мощностью более 3 м. Самоходная буровая установка SANDVIK DL 430 -7 (глубина бурения до 40 м, d 102 мм) Объем на 2014 год составляет: 50 000 п. м. Малый класс, для отработки рудных тел мощностью до 3 м. СБУ Stope Mate (глубина бурения до 46 м, d 75 мм) Объем на 2014 год составляет: 100 000 п. м. 20

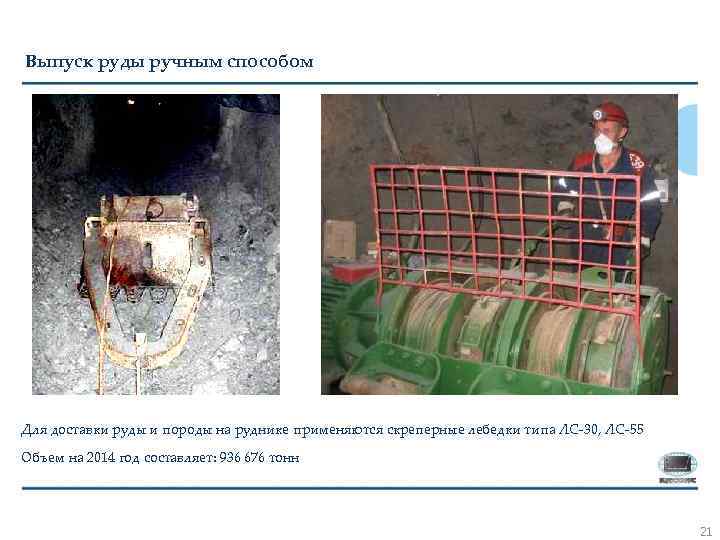

Выпуск руды ручным способом Для доставки руды и породы на руднике применяются скреперные лебедки типа ЛС-30, ЛС-55 Объем на 2014 год составляет: 936 676 тонн 21

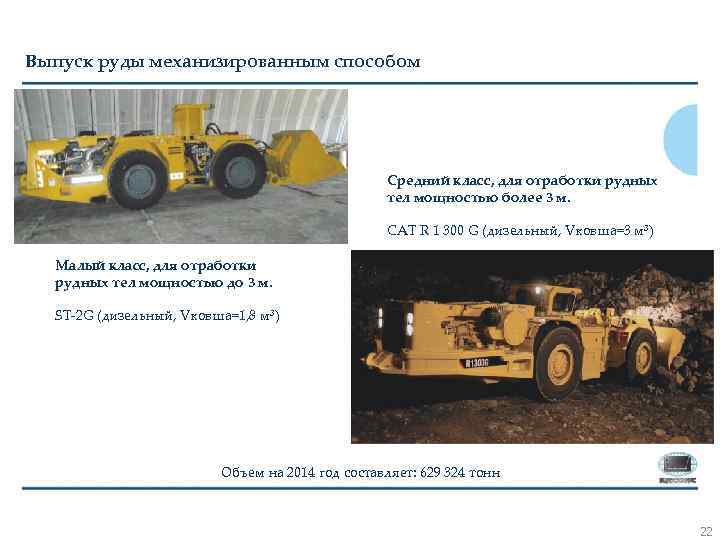

Выпуск руды механизированным способом Средний класс, для отработки рудных тел мощностью более 3 м. САТ R 1 300 G (дизельный, Vковша=3 м 3) Малый класс, для отработки рудных тел мощностью до 3 м. ST-2 G (дизельный, Vковша=1, 8 м 3) Объем на 2014 год составляет: 629 324 тонн 22

Транспортировка руды Электровозная откатка Круговой опрокидыватель вагонов Для горизонтальной транспортировки руды и породы на руднике применяется электровозная откатка. Основными концентрационными горизонтами являются: - 11 горизонт; - 13 горизонт; - 16 горизонт 23

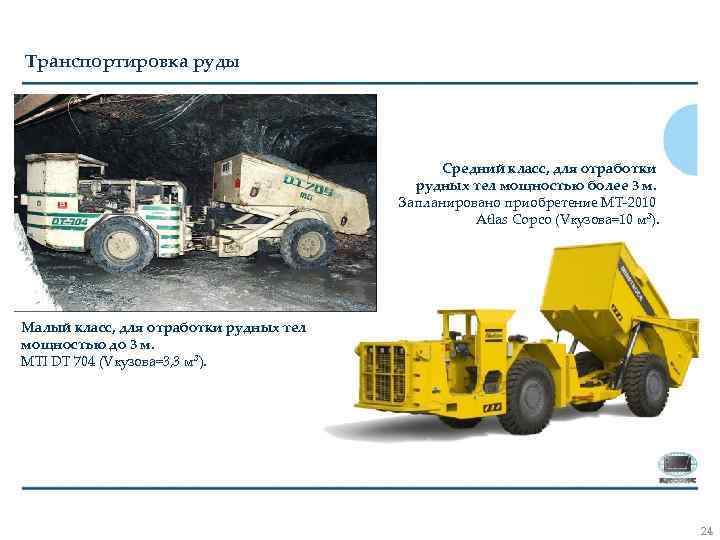

Транспортировка руды Средний класс, для отработки рудных тел мощностью более 3 м. Запланировано приобретение МТ-2010 Atlas Copco (Vкузова=10 м 3). Малый класс, для отработки рудных тел мощностью до 3 м. MTI DT 704 (Vкузова=3, 3 м 3). 24

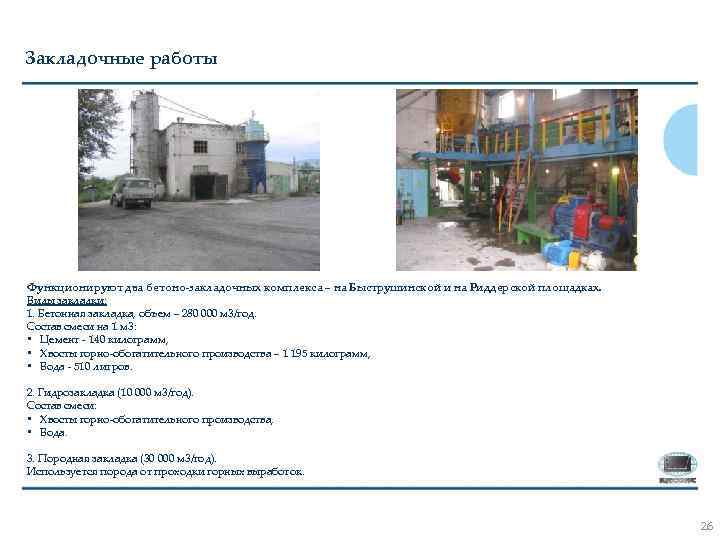

Закладочные работы Функционируют два бетоно-закладочных комплекса – на Быструшинской и на Риддерской площадках. Виды закладки: 1. Бетонная закладка, объем – 280 000 м 3/год. Состав смеси на 1 м 3: • Цемент - 140 килограмм, • Хвосты горно-обогатительного производства – 1 195 килограмм, • Вода - 510 литров. 2. Гидрозакладка (10 000 м 3/год). Состав смеси: • Хвосты горно-обогатительного производства, • Вода. 3. Породная закладка (30 000 м 3/год). Используется порода от проходки горных выработок. 26

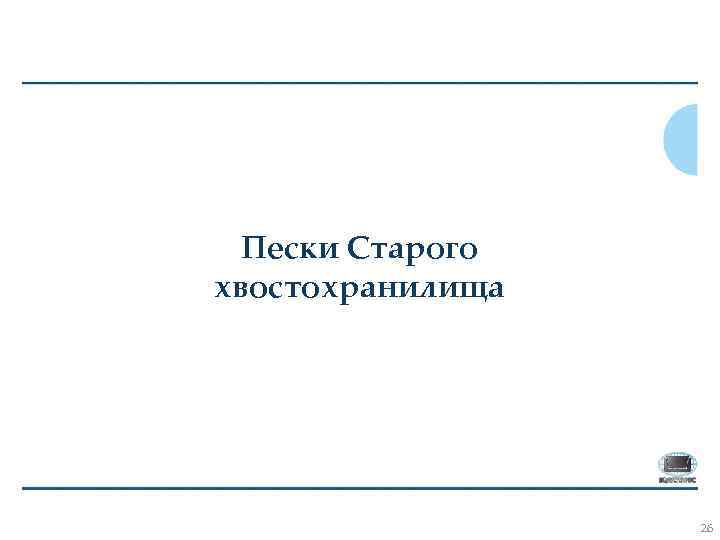

Пески Старого хвостохранилища 26

Пески Старого хвостохранилища Период образования хвостохранилища из хвостов Обогатительной фабрики - 1926 -1953 г. г. Отработка запасов хвостохранилища осуществляется с 1996 года. Производительность добычи 850 000 тонн в год. 27

Пески Старого хвостохранилища Фактическая производительность ПСХ в 2013 году • Добыто сырья 910 311 тонн (Au 1, 18 г/т, 1 072, 6 кг; Ag 12, 38 г/т, 11 266 кг) Всего за период отработки с 1996 по 2014 год добыто Общие ресурсы и резервы ПСХ, по данным WAI от 31. 12. 2014: 28

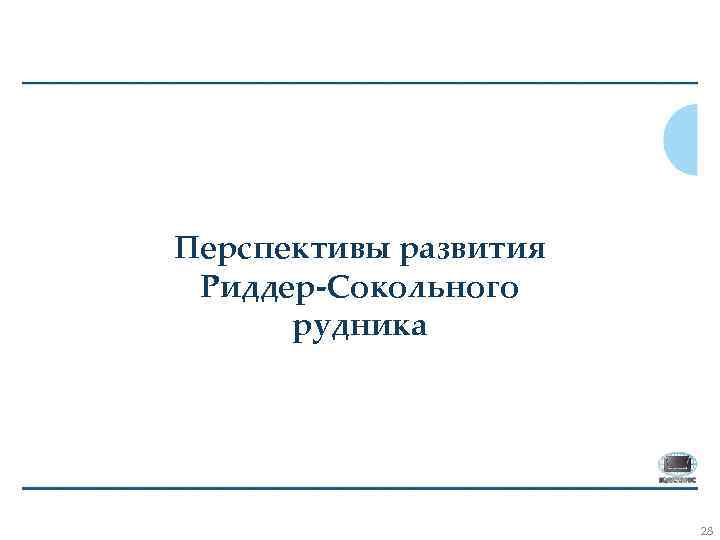

Перспективы развития Риддер-Сокольного рудника 28

На Риддер-Сокольном руднике реализуется проект «Корректировка проекта отработки РСМ» , в рамках которого предусматривается: • Вскрытие нижних горизонтов для восполнения рудных запасов. • Реконструкция существующей схемы вентиляции для обеспечения необходимого объема, подаваемого в шахту, свежего воздуха. • Реализация проекта конвейерной доставки руды с нижних горизонтов. Цель проекта – увеличение объемов добычи руды с нижних горизонтов с 200 тыс. тонн до 800 тыс. тонн в год, без необходимости углубления существующих стволов. Увеличение производительности рудника с 2 100 тыс. тонн в год, до 2 600 тыс. тонн. • Реализация проекта – развитие подземной радиосвязи. 29

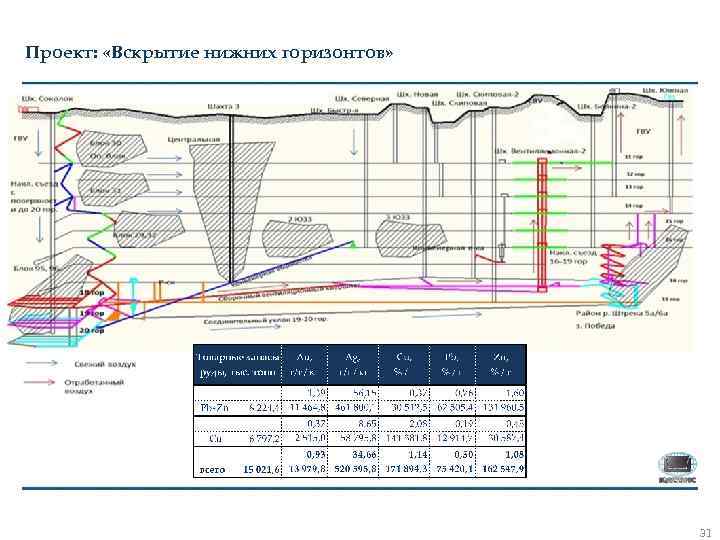

Проект: «Вскрытие нижних горизонтов» 31

Корректировка схемы вентиляции в составе проекта вскрытия и отработки Риддер-Сокольного месторождения С применением программного комплекса «Ventsim» ведется проработка и сравнение показателей корректировки схемы вентиляции Риддер-Сокольного месторождения, с целью: • обеспечения необходимого объема, подаваемого в шахту, свежего воздуха, • детальной проработки вентиляционных схем, • выбора типа/марки главных вентиляционных установок, • технико-экономического расчета и выбора наиболее экономически и технически выгодного варианта корректировки схемы вентиляции. 32

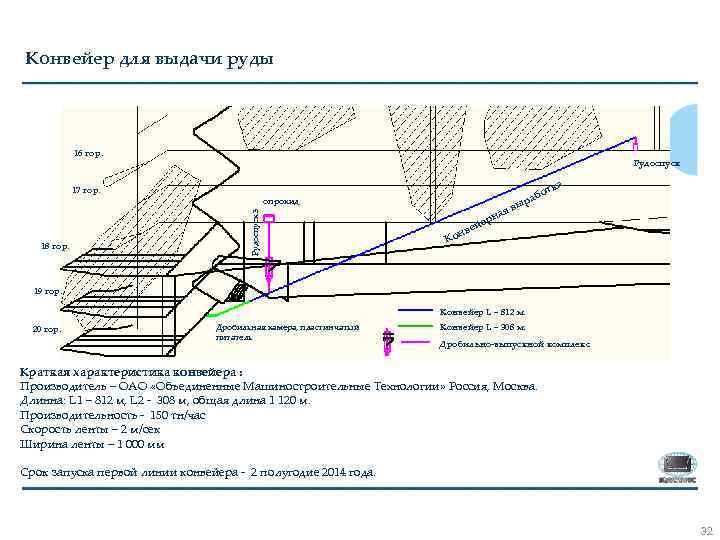

Конвейер для выдачи руды 16 гор. Рудоспуск 17 гор. 18 гор. Рудоспуск 3 опрокид ей нв Ко ая н ер вы ка от б ра 19 гор. Конвейер L – 812 м. 20 гор. Дробильная камера, пластинчатый питатель Конвейер L – 308 м. Дробильно-выпускной комплекс Краткая характеристика конвейера : Производитель – ОАО «Объединенные Машиностроительные Технологии» Россия, Москва. Длинна: L 1 – 812 м, L 2 - 308 м, общая длина 1 120 м. Производительность - 150 тн/час Скорость ленты – 2 м/сек Ширина ленты – 1 000 мм Срок запуска первой линии конвейера - 2 полугодие 2014 года. 32

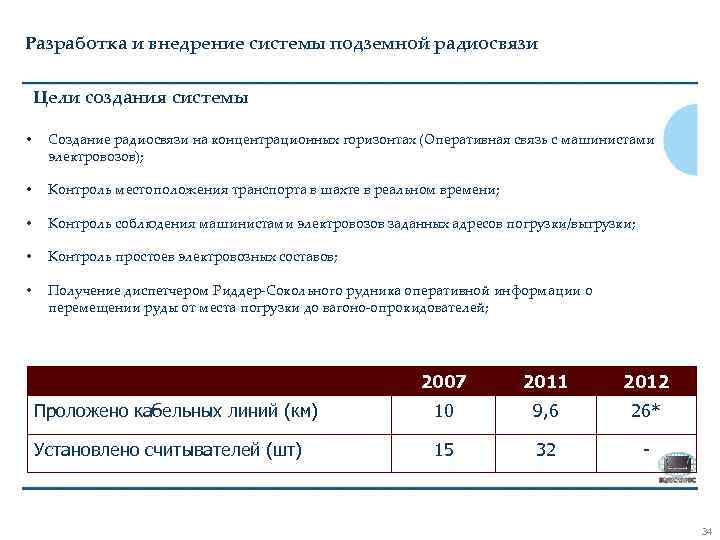

Разработка и внедрение системы подземной радиосвязи Подземная радиосвязь Цели создания системы • Создание радиосвязи на концентрационных горизонтах (Оперативная связь с машинистами электровозов); • Контроль местоположения транспорта в шахте в реальном времени; • Контроль соблюдения машинистами электровозов заданных адресов погрузки/выгрузки; • Контроль простоев электровозных составов; • Получение диспетчером Риддер-Сокольного рудника оперативной информации о перемещении руды от места погрузки до вагоно-опрокидователей; 2007 2011 2012 Проложено кабельных линий (км) 10 9, 6 26* Установлено считывателей (шт) 15 32 - 34

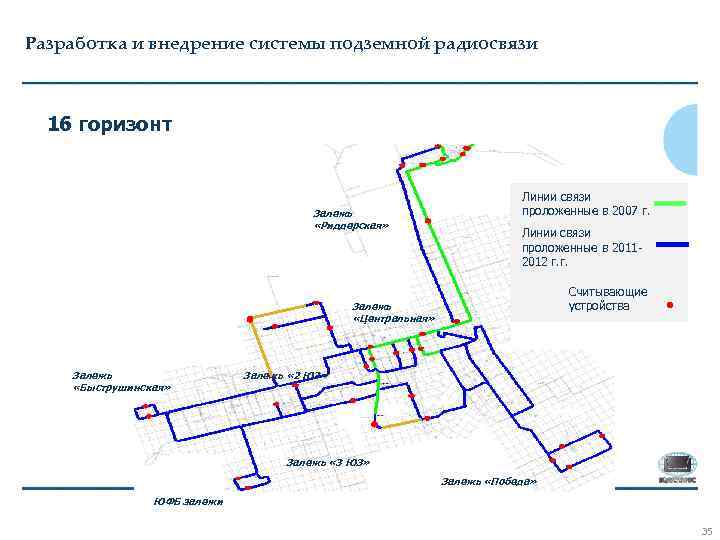

Разработка и внедрение системы подземной радиосвязи Существующее положение 16 горизонт Залежь «Риддерская» Линии связи проложенные в 2007 г. Линии связи проложенные в 20112012 г. г. Считывающие устройства Залежь «Центральная» Залежь «Быструшинская» Залежь « 2 ЮЗ» Залежь « 3 ЮЗ» Залежь «Победа» ЮФБ залежи 35

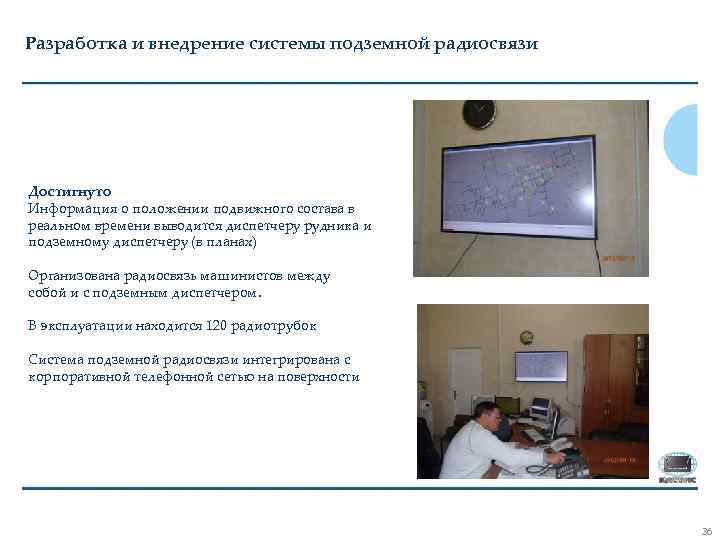

Разработка и внедрение системы подземной радиосвязи Существующее положение Достигнуто Информация о положении подвижного состава в реальном времени выводится диспетчеру рудника и подземному диспетчеру (в планах) Организована радиосвязь машинистов между собой и с подземным диспетчером. В эксплуатации находится 120 радиотрубок Система подземной радиосвязи интегрирована с корпоративной телефонной сетью на поверхности 36

Дальнейшее развитие проекта. Перспективы • • Расширение и обеспечение радиоизлучающей связью фронтов работ в рамках проекта «Вскрытие нижних горизонтов» радио-связью. Доработка/разработка функционала мониторинга рудоспусков и отчетных форм ИС «Тандем» и запуск программы. • 100% обеспечение электровозов радиометками на 16 горизонте. • Включение в систему радиосвязи добычных участков. 37
