Скачать презентацию РГТЭУ Проект по Физике Тема Цикл Карно Выполнил Скачать презентацию РГТЭУ Проект по Физике Тема Цикл Карно Выполнил

Ершов.pptx

  • Количество слайдов: 10

РГТЭУ Проект по Физике Тема: Цикл Карно Выполнил: Ершов П. С. Проверил: Лебедева А. РГТЭУ Проект по Физике Тема: Цикл Карно Выполнил: Ершов П. С. Проверил: Лебедева А. Л. Город Москва

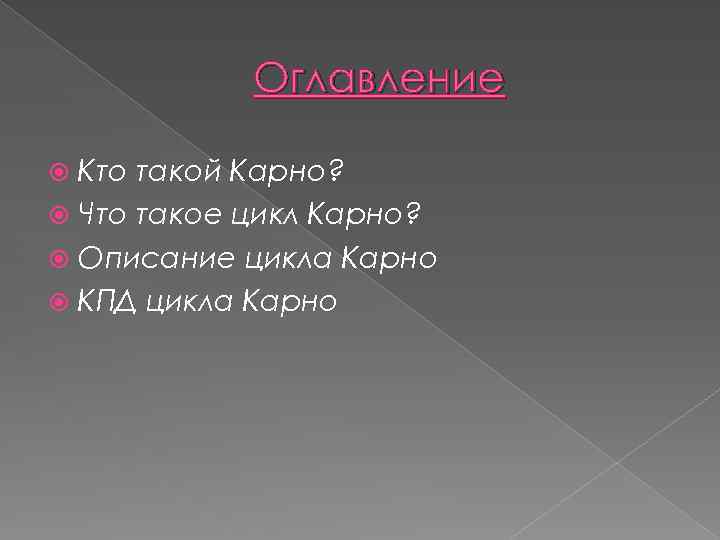

Оглавление Кто такой Карно? Что такое цикл Карно? Описание цикла Карно КПД цикла Карно Оглавление Кто такой Карно? Что такое цикл Карно? Описание цикла Карно КПД цикла Карно

Кто такой Карно? Никола Леонар Сади КАРНО (1796– 1832) Французский физик и военный инженер. Кто такой Карно? Никола Леонар Сади КАРНО (1796– 1832) Французский физик и военный инженер. Родился в Париже. Его отец — Лазар Никола Маргерит Карно — был видным государственным деятелем наполеоновской эпохи, однако, будучи генералом и политиком, находил время для занятий чистой математикой. Сади Карно учился в знаменитой Политехнической школе и после ее окончания в 1814 году отправился добровольцем на фронт под командование Наполеона Бонапарта, где и нес службу военного инженера вплоть до падения Наполеона в 1819 году. После этого Сади Карно оставил военную службу и занялся изучением наук, экономики и искусств. Его интересовали также многие новые промышленно-технологические разработки того времени. Занявшись теоретическим обоснованием принципов работы паровых машин, Карно стал одним из пионеров термодинамики предложил свою знаменитую модель идеального двигателя. Свои идеи Сади Карно опубликовал в 1824 году в форме фундаментального трактата «Размышления о движущей силе огня и о машинах, способных развивать эту силу» . Вернувшись в 1832 году на военную службу в чине капитана, Сади Карно вскоре скоропостижно скончался в возрасте всего 36 лет от холеры на фоне скарлатины.

Что такое цикл Карно? Цикл Карно — идеальный термодинамический цикл. Тепловая машина Карно, работающая Что такое цикл Карно? Цикл Карно — идеальный термодинамический цикл. Тепловая машина Карно, работающая по этому циклу, обладает максимальным КПД из всех машин, у которых максимальная и минимальная температуры осуществляемого цикла совпадают соответственно с максимальной и минимальной температурами цикла Карно. Состоит из 2 адиабатических и 2 изотермических процессов. Цикл Карно назван в честь французского военного инженера Сади Карно, который впервые его исследовал в 1824 году. Одним из важных свойств цикла Карно является его обратимость: он может быть проведён как в прямом, так и в обратном направлении, при этом энтропия адиабатически изолированной (без теплообмена с окружающей средой) системы не меняется.

Описание цикла Карно Пусть тепловая машина состоит из нагревателя с температурой TH, холодильника с Описание цикла Карно Пусть тепловая машина состоит из нагревателя с температурой TH, холодильника с температурой TX и рабочего тела. Цикл Карно состоит из четырёх стадий: Изотермическое расширение (на рисунке — процесс A→Б). В начале процесса рабочее тело имеет температуру TH, то есть температуру нагревателя. Затем тело приводится в контакт с нагревателем, который изотермически (при постоянной температуре) передаёт ему количество теплоты QH. При этом объём рабочего тела увеличивается. Адиабатическое (изоэнтропическое) расширение (на рисунке — процесс Б→В). Рабочее тело отсоединяется от нагревателя и продолжает расширяться без теплообмена с окружающей средой. При этом его температура уменьшается до температуры холодильника.

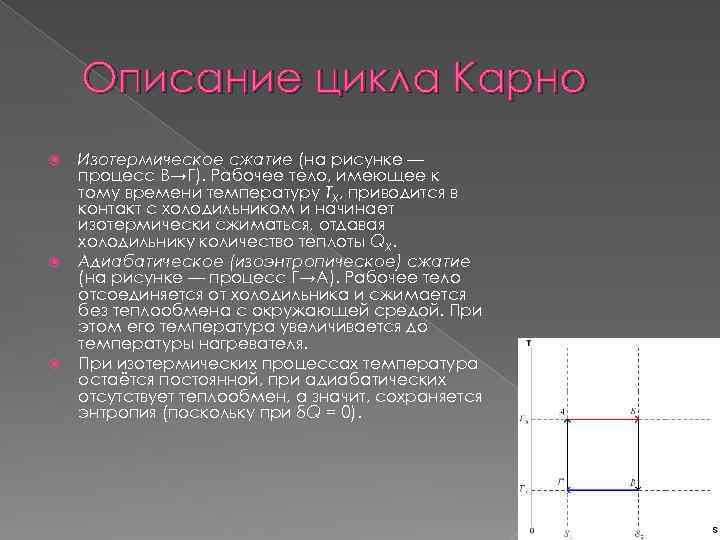

Описание цикла Карно Изотермическое сжатие (на рисунке — процесс В→Г). Рабочее тело, имеющее к Описание цикла Карно Изотермическое сжатие (на рисунке — процесс В→Г). Рабочее тело, имеющее к тому времени температуру TX, приводится в контакт с холодильником и начинает изотермически сжиматься, отдавая холодильнику количество теплоты QX. Адиабатическое (изоэнтропическое) сжатие (на рисунке — процесс Г→А). Рабочее тело отсоединяется от холодильника и сжимается без теплообмена с окружающей средой. При этом его температура увеличивается до температуры нагревателя. При изотермических процессах температура остаётся постоянной, при адиабатических отсутствует теплообмен, а значит, сохраняется энтропия (поскольку при δQ = 0).

КПД цикла Карно Отсюда видно, что КПД цикла Карно с идеальным газом зависит только КПД цикла Карно Отсюда видно, что КПД цикла Карно с идеальным газом зависит только от температуры награвателя (Tн) и холодильника (Тх). Из уравнения следуют выводы: 1. Для повышения КПД тепловой машины нужно увеличить температуру нагревателя и уменьшить температуру холодильника; 2. КПД тепловой машины всегда меньше 1. Цикл Карно обратим, так как все его составные части являются равновесными процессами.

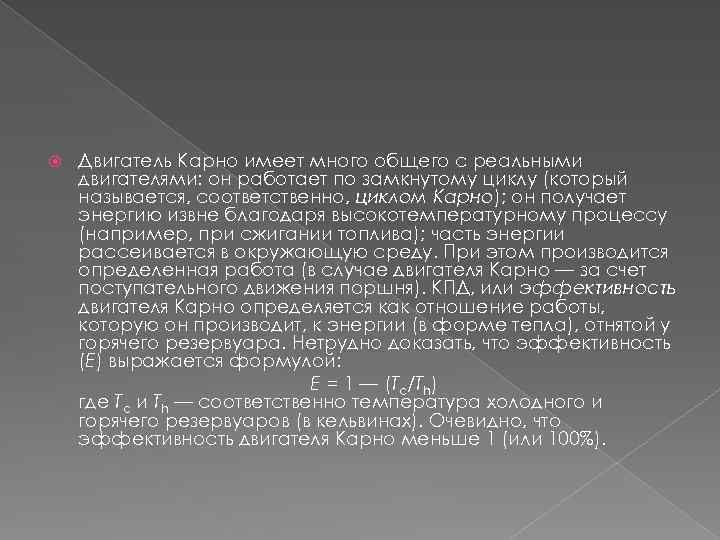

 Двигатель Карно имеет много общего с реальными двигателями: он работает по замкнутому циклу Двигатель Карно имеет много общего с реальными двигателями: он работает по замкнутому циклу (который называется, соответственно, циклом Карно); он получает энергию извне благодаря высокотемпературному процессу (например, при сжигании топлива); часть энергии рассеивается в окружающую среду. При этом производится определенная работа (в случае двигателя Карно — за счет поступательного движения поршня). КПД, или эффективность двигателя Карно определяется как отношение работы, которую он производит, к энергии (в форме тепла), отнятой у горячего резервуара. Нетрудно доказать, что эффективность (E) выражается формулой: E = 1 — (Tc/Th) где Тc и Тh — соответственно температура холодного и горячего резервуаров (в кельвинах). Очевидно, что эффективность двигателя Карно меньше 1 (или 100%).

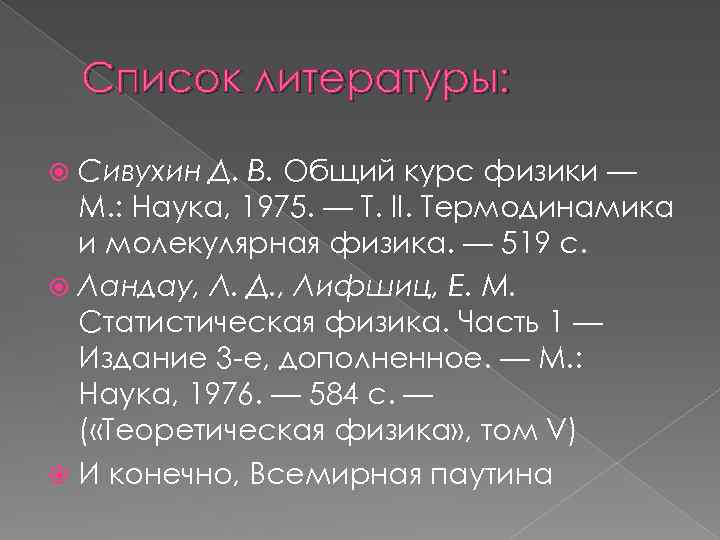

Список литературы: Сивухин Д. В. Общий курс физики — М. : Наука, 1975. — Список литературы: Сивухин Д. В. Общий курс физики — М. : Наука, 1975. — Т. II. Термодинамика и молекулярная физика. — 519 с. Ландау, Л. Д. , Лифшиц, Е. М. Статистическая физика. Часть 1 — Издание 3 -е, дополненное. — М. : Наука, 1976. — 584 с. — ( «Теоретическая физика» , том V) И конечно, Всемирная паутина

Всем Спасибо за просмотр иза внимание!!! Благодарю аплодисменты Всем Спасибо за просмотр иза внимание!!! Благодарю аплодисменты
