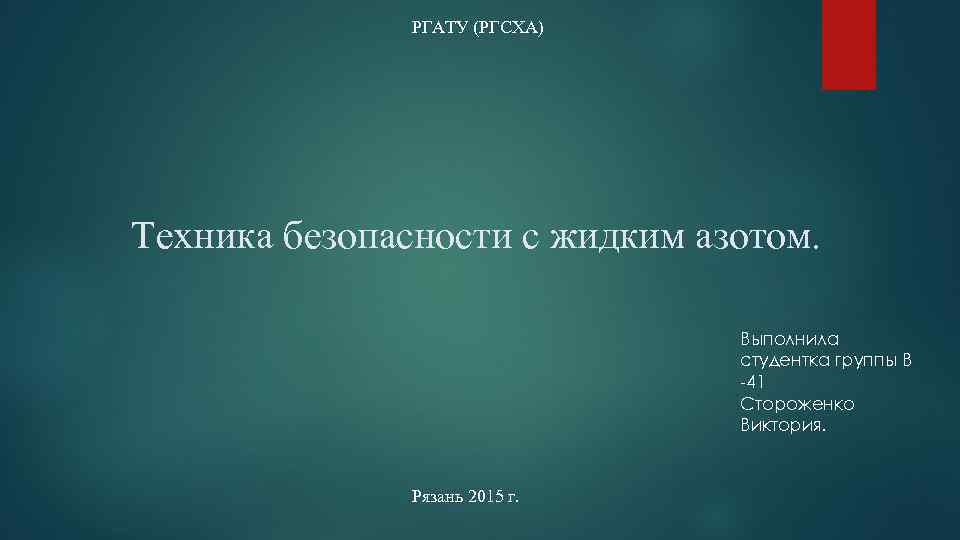

РГАТУ (РГСХА) Техника безопасности с жидким азотом. Выполнила студентка группы В -41 Стороженко Виктория. Рязань 2015 г.
Оглавление Вступление При работе персонала с жидким азотом и сосудами Дьюара воз. . . Сосуд Дьюара Заливка в сосуд Требования безопасности перед началом работы Требования безопасности во время работы 2. 1 -2. 6 Требования безопасности во время работы 3. 1 -3. 4 Требования безопасности во время работы 3. 5 -3. 6 Требования безопасности во время работы 3. 7 -3. 9 Требования безопасности после окончания работ 4. 1 -4. 4 Требования безопасности в аварийных случаях 5. 1 -5. 3
Вступление В животноводстве используют различные типы сосудов отечественного и импортного производства. Наибольшее распространение получил сосуд отечественного производства « сосуд Дьюара-50 » ёмкостью 52 литра. Сосу д Дью ара — сосуд, предназначенный для длительного хранения веществ при повышенной или пониженной температуре. Постоянная температура поддерживается пассивными методами, за счет хорошей теплоизоляции и/или процессов в хранимом веществе (например, кипение). В этом основное отличие сосуда Дьюара от термостатов, криостатов.
При работе персонала с жидким азотом и сосудами Дьюара возможны: 1. Обмораживание открытых участков тела при контакте с охлаждёнными поверхностями или попадании жидкого азота. 2. Обмарок или удушье в результате снижения концентрации кислорода в воздухе при испарении большой массы жидкого азота. 3. Взрыв сосуда Дьюара в следствии внезапной потери вакуума, быстрой десоркции газов при отогревании сосудов, а также из за испарения азота при герметично закрытой горловине. 4. Конденсация на охлажденных жидким азотам поверхностям кислорода воздуха и возгораниях при контакте с горючими материалами.
Обращаться с сосудами Дьюара необходимо осторожно, в строгом соответствии с инструкцией по их эксплуатации. При падении, ударах, резких толчках может произойти нарушение целостности наружного кожуха или внутреннего сосуда, что сопровождается потерей вакуума. Признаком такой неисправности является быстрое испарение жидкого азота и обледенение наружного кожуха. Эксплуатировать или отогревать в рабочих помещениях неисправные сосуды Дьюара категорически запрещается. Потерявший вакуум сосуд Дьюара надо освободить от жидкого азота, а затем поставить на отогревание в течение 3 -х суток в помещение, куда запрещён доступ людей.
В процессе заливки категорически запрещается заглядывать в сосуд Дьюара для определения уровня жидкости. Заправка считается законченной при появлении из горловины первых брызг жидкости. Особую осторожность следует соблюдать во время заполнения теплых сосудов Дьюара, т. е. Новых или отогретых. Заполняют сосуд Дьюара жидким азотом, в одиночку запрещается.
Требования безопасности перед началом работы 2. 1. Проверить наличие и исправность средств индивидуальной защиты, правильно надеть предусмотренную "Нормами. " спецодежду, спецобуви и другие СИЗ. Убрать волосы под головной убор. Работать в легкой обуви, переодеваться у работающих механизмов запрещено. 2. 2. Подготовить свое рабочее место к безопасной работе, убрать посторонние предметы, освободить проходы, проверить наличие, комплектность и исправность инструментов и принадлежностей. 2. 3. Отрегулировать местное освещение так, чтобы рабочая зона была достаточно освещена, а свет не слепил глаза. В помещениях повышенной опасности пользоваться светильником с питающим напряжением 42 В, а в особо опасных - не более 12 В во взрывобезопасном исполнении. 2. 4. Получить инструктаж от лица, ответственного за организацию, данного вида работ и работать под его руководством. 2. 5. Сосуды Дьюара необходимо оберегать от попадания на него масла, жиров и органических веществ, для чего сосуды должны всегда находиться в чистом и сухом помещении. Все работы следует проводить в чистой спецодежде и спецо 6 уви, защитных очках и рукавицах. Не допускать загрязнения одежды. 2. 6. Перед заливкой сосуда Дьюара снять пробку, опустить чистый металлический стержень до дна и убедиться в отсутствии на дне сосуда влаги. Если стер окажется сырым, его прикладывают к чистому листу бумаги. Если при этом на бумаге останутся жирные пятна, сосуд необходимо промыть. При наличии на дне сосуда только воды - его следует просушить.

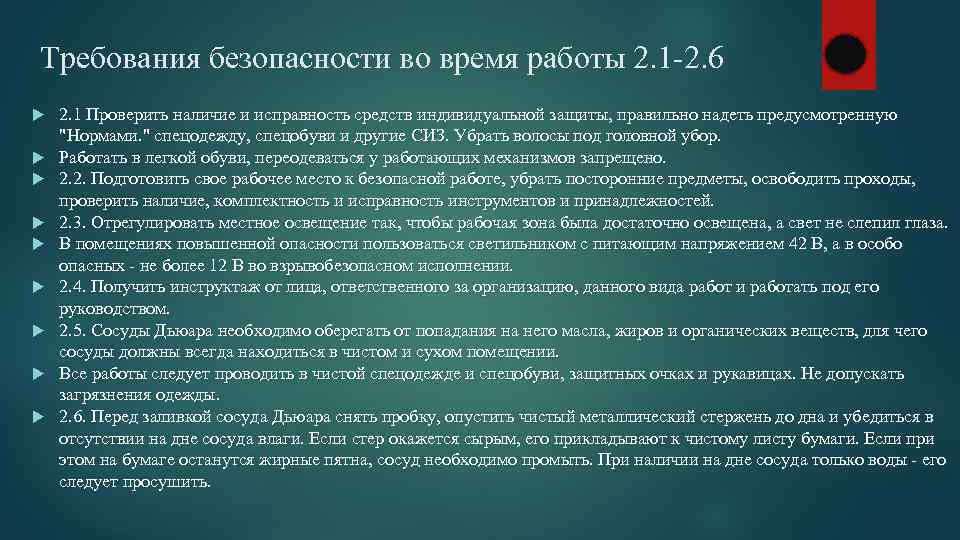

Требования безопасности во время работы 2. 1 -2. 6 2. 1 Проверить наличие и исправность средств индивидуальной защиты, правильно надеть предусмотренную "Нормами. " спецодежду, спецобуви и другие СИЗ. Убрать волосы под головной убор. Работать в легкой обуви, переодеваться у работающих механизмов запрещено. 2. 2. Подготовить свое рабочее место к безопасной работе, убрать посторонние предметы, освободить проходы, проверить наличие, комплектность и исправность инструментов и принадлежностей. 2. 3. Отрегулировать местное освещение так, чтобы рабочая зона была достаточно освещена, а свет не слепил глаза. В помещениях повышенной опасности пользоваться светильником с питающим напряжением 42 В, а в особо опасных - не более 12 В во взрывобезопасном исполнении. 2. 4. Получить инструктаж от лица, ответственного за организацию, данного вида работ и работать под его руководством. 2. 5. Сосуды Дьюара необходимо оберегать от попадания на него масла, жиров и органических веществ, для чего сосуды должны всегда находиться в чистом и сухом помещении. Все работы следует проводить в чистой спецодежде и спецо 6 уви, защитных очках и рукавицах. Не допускать загрязнения одежды. 2. 6. Перед заливкой сосуда Дьюара снять пробку, опустить чистый металлический стержень до дна и убедиться в отсутствии на дне сосуда влаги. Если стер окажется сырым, его прикладывают к чистому листу бумаги. Если при этом на бумаге останутся жирные пятна, сосуд необходимо промыть. При наличии на дне сосуда только воды - его следует просушить.
Требования безопасности во время работы 3. 1 -3. 4 3. 1. Во время работы необходимо быть внимательным, не заниматься посторонними делами (разговорами), не отвлекать других. Следует выполнять только ту работу, которая поручена, а также соблюдать требования настоящей Инструкции по охране труда. 3. 2. Металлические сосуды Дьюара наполняются жидким азотом (гелием) через металлическую воронку с трубкой, длина которой должна быть больше длины горловины сосуда не менее, чем на 300 мм, чтобы сжиженный газ вытекал из нее внутрь сосуда. Необходимо иметь ввиду, что при неаккуратном наполнении сосуда Дьюара сжиженный газ может выплеснуться из горловины, а попадание капель его на незащищенные участки кожного покрова тела и слизистые оболочки может привести к сильным ожогам (обморожениям). 3. 3. Наполненный сосуд Дьюара должен быть закрыт спецколпачком. Отсутствие спецколпачка на горловине сосуда может привести к попаданию в сосуд жиров, масел, органических веществ, что может привести к взрыву. Попадание влаги в горловину сосуда может привести к закупорке горловины (образованию льда) и последующему разрыву сосуда. 3. 4. Перелив сжиженного газа из сосуда Дьюара можно производить через горловину, наклоняя сосуд, или же при помощи специального приспособления

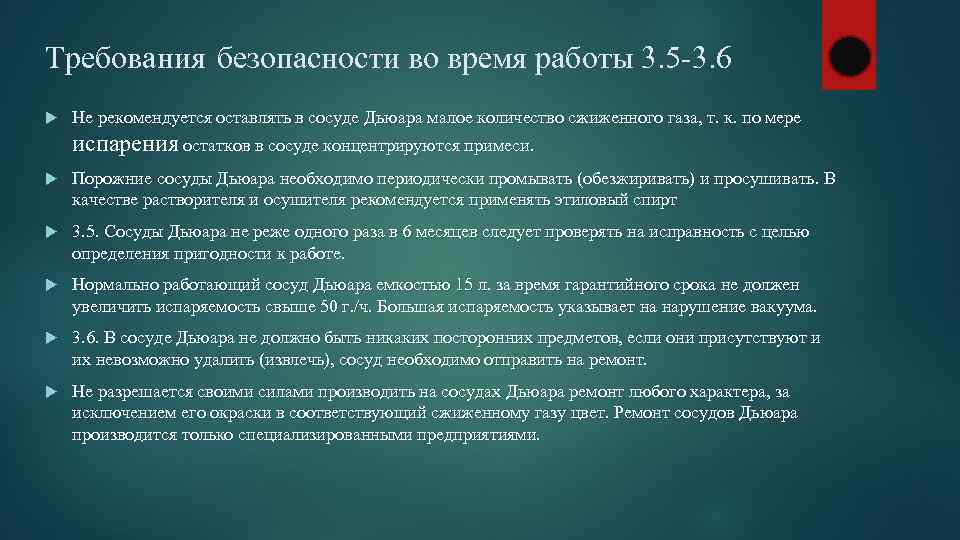

Требования безопасности во время работы 3. 5 -3. 6 Не рекомендуется оставлять в сосуде Дьюара малое количество сжиженного газа, т. к. по мере испарения остатков в сосуде концентрируются примеси. Порожние сосуды Дьюара необходимо периодически промывать (обезжиривать) и просушивать. В качестве растворителя и осушителя рекомендуется применять этиловый спирт 3. 5. Сосуды Дьюара не реже одного раза в 6 месяцев следует проверять на исправность с целью определения пригодности к работе. Нормально работающий сосуд Дьюара емкостью 15 л. за время гарантийного срока не должен увеличить испаряемость свыше 50 г. /ч. Большая испаряемость указывает на нарушение вакуума. 3. 6. В сосуде Дьюара не должно быть никаких посторонних предметов, если они присутствуют и их невозможно удалить (извлечь), сосуд необходимо отправить на ремонт. Не разрешается своими силами производить на сосудах Дьюара ремонт любого характера, за исключением его окраски в соответствующий сжиженному газу цвет. Ремонт сосудов Дьюара производится только специализированными предприятиями.
Требования безопасности во время работы 3. 7 -3. 9 3. 7. При транспортировке, как пустых, так и наполненных сосудов Дьюара, необходимо соблюдать следующие требования: транспортное средство должно быть чистым и безопасным в пожарном отношении; запрещается перевозить сосуды Дьюара вместе с какими бы то ни было жировыми веществами и горючими материалами; сосуды Дьюара во время перевозки необходимо закрепить таким образом, чтобы они не могли перемещаться и не соударялись между собой; переливать сжиженный газ в пути не допускается; при переноске вручную обязательно брать сосуд Дьюара за ручки вдвоем. Перекатывать сосуды Дьюара с места на место запрещено. 3. 8. В помещении, где находятся наполненные сжиженными газами сосуды Дьюара, категорически запрещено курить, пользоваться открытым огнем, хранить огнеопасные и горючие вещества и материалы, пользоваться электроосвещением не во взрывобезопасном исполнении. 3. 9. При работе с жидким азотом (гелием) категорически запрещено: приготовлять охлаждающие смеси путем налива жидкого азота (гелия) непосредственно в органические жидкости; применять жидкий азот (гелий) для охлаждения ловушки или других сосудов, предназначенных для конденсации низкокипящих органических соединений, т. к. при этом в сосуде, погруженном в жидкий азот, конденсируется кислород из атмосферного воздуха, что может привести к взрыву.

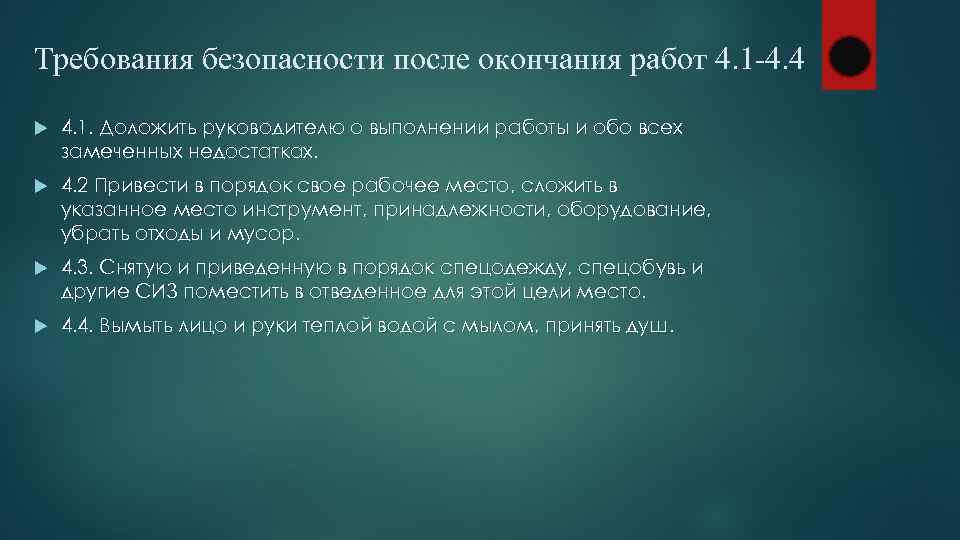

Требования безопасности после окончания работ 4. 1 -4. 4 4. 1. Доложить руководителю о выполнении работы и обо всех замеченных недостатках. 4. 2 Привести в порядок свое рабочее место, сложить в указанное место инструмент, принадлежности, оборудование, убрать отходы и мусор. 4. 3. Снятую и приведенную в порядок спецодежду, спецобувь и другие СИЗ поместить в отведенное для этой цели место. 4. 4. Вымыть лицо и руки теплой водой с мылом, принять душ.
Требования безопасности в аварийных случаях 5. 1 -5. 3 5. 1. Немедленно прекратить работы, доложить руководителю работ и действовать по его указаниям, в случае: получения сотрудником травмы; возникновения пожара или его предпосылки; возникновения аварийной ситуации; неисправности оборудования, аппаратуры, сосуда. 5. 2. В случае получения травмы, необходимо: освободить пострадавшего от действия травмирующего фактора; обстановку на месте аварии сохранить такой, какой она была в момент происшествия, если это не угрожает опасностью другим людям; оказать пострадавшему первую (доврачебную) помощь; вызвать к пострадавшему скорую медицинскую помощь; сообщить о случившемся руководителю работ. 5. 3. В случае возникновения пожара, необходимо: немедленно сообщить о пожаре и месте его нахождении дежурному пожарной охраны университета, а также руководителю; обесточить участок общим рубильником на силовом щите; принять меры к тушению возгорания имеющимися в наличии противопожарными средствами (огнетушитель, песок и др. ).
