Резонанс в линейных цепях при гармонических напряжениях и

Резонанс в линейных цепях при гармонических напряжениях и токах 1

Резонанс – это такой режим пассивной цепи, содержащей емкости и индуктивности, при котором входные ток и напряжение совпадают по фазе 2

При резонансе цепь потребляет только активную мощность и входное сопротивление этой цепи будет вещественной величиной 3

Различают резонансы: l напряжений; l токов; l в сложной цепи. 4

1. Резонанс напряжений 5

Резонанс напряжений – это резонанс при последовательно соединенных емкости и индуктивности 6

c d b катушка a а 7

По закону Ома где - входное напряжение 8

Комплекс входного сопротивления цепи где 9

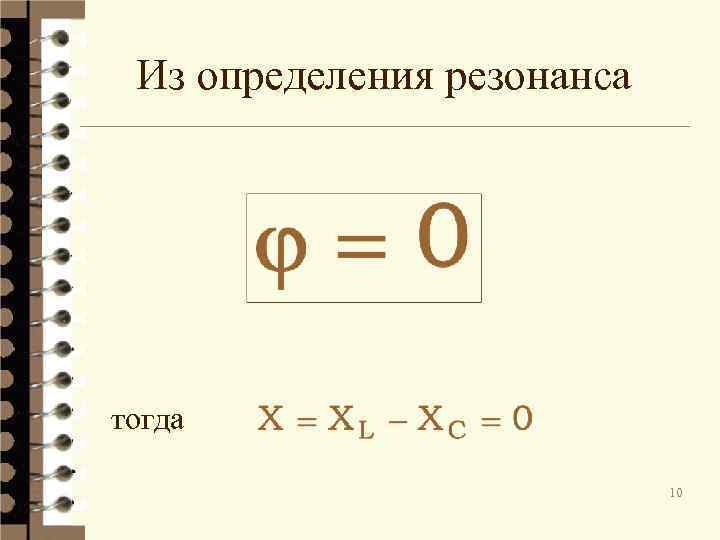

Из определения резонанса тогда 10

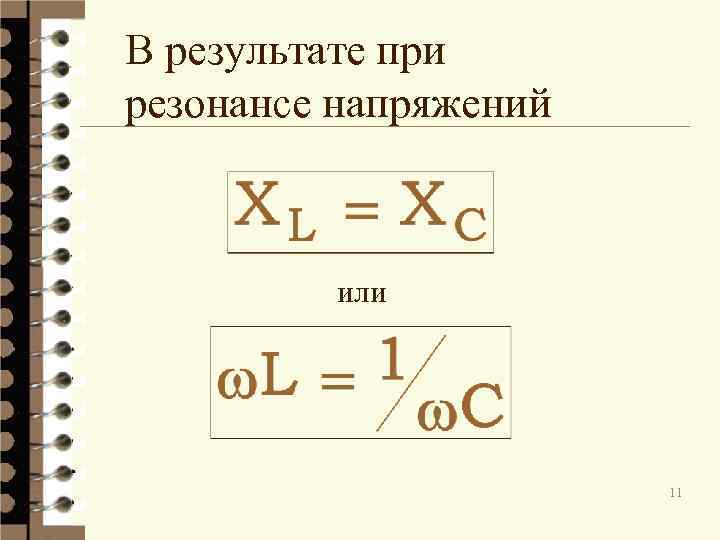

В результате при резонансе напряжений или 11

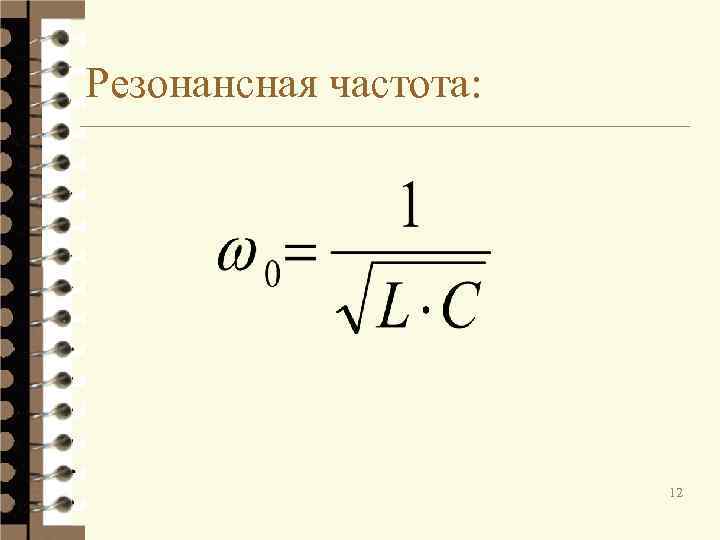

Резонансная частота: 12

Тогда 13

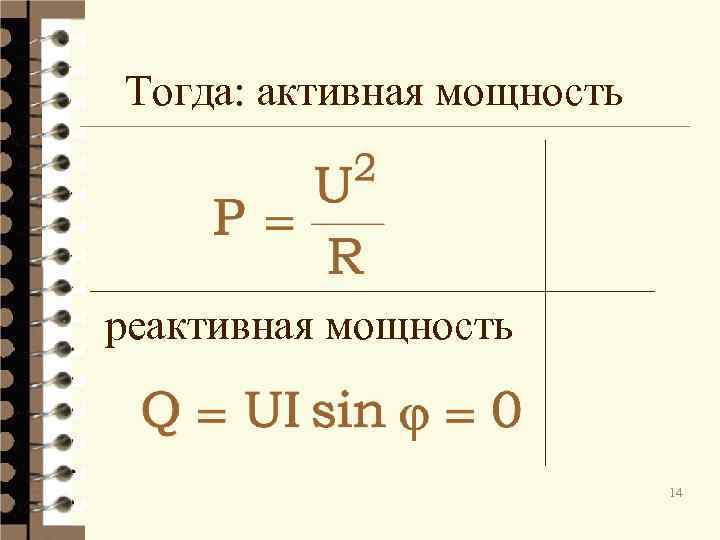

Тогда: активная мощность реактивная мощность 14

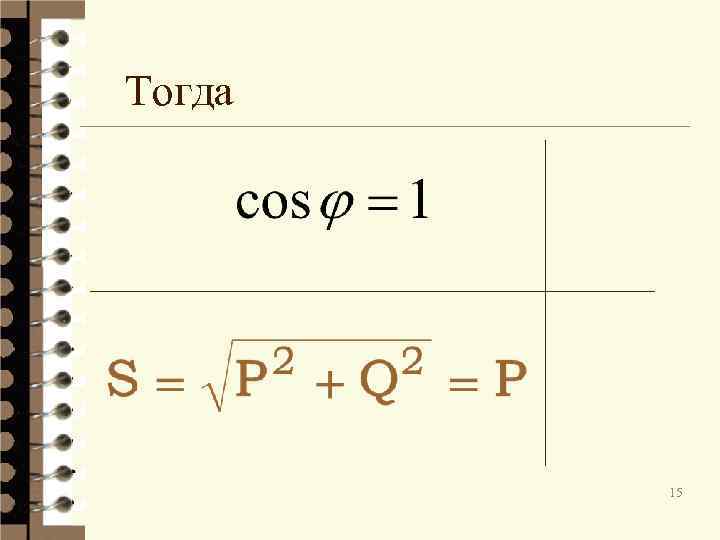

Тогда 15

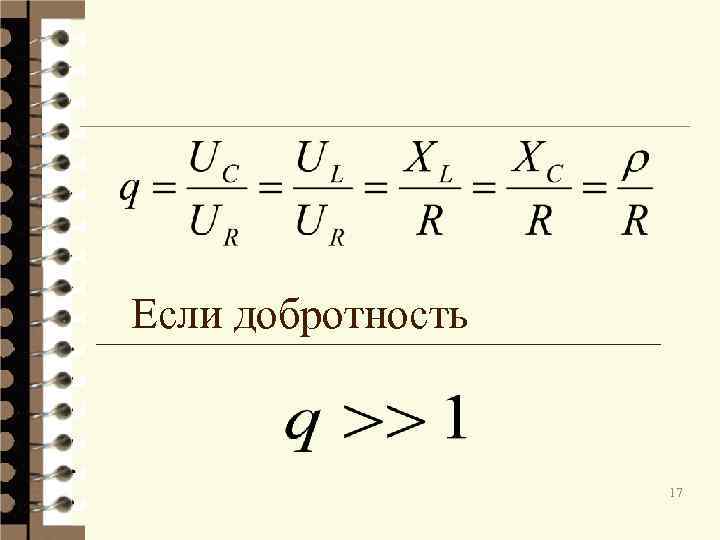

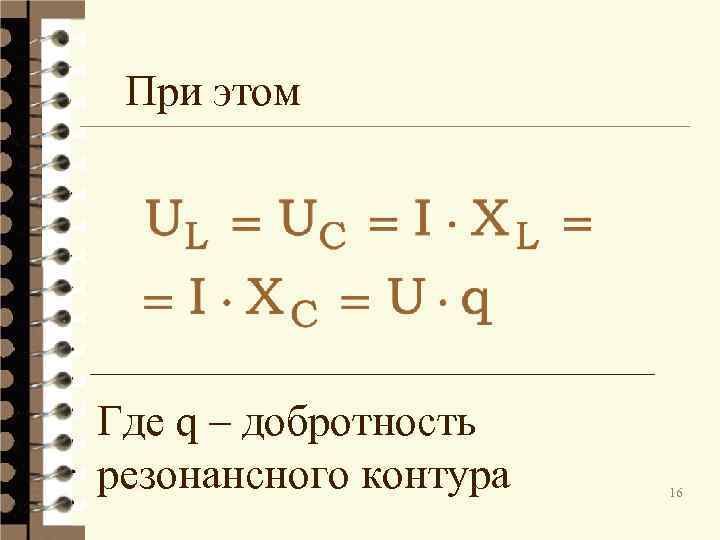

При этом Где q – добротность резонансного контура 16

Если добротность 17

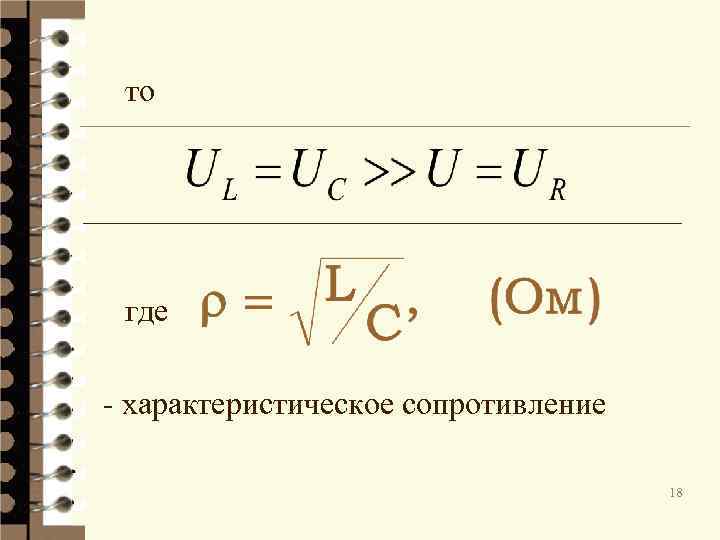

то где - характеристическое сопротивление 18

При резонансе напряжений входное сопротивление цепи будет минимальным, а ток будет максимальным 19

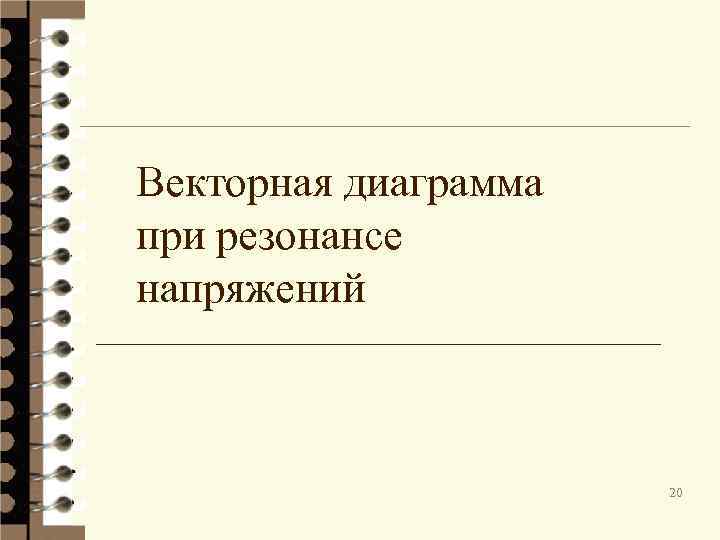

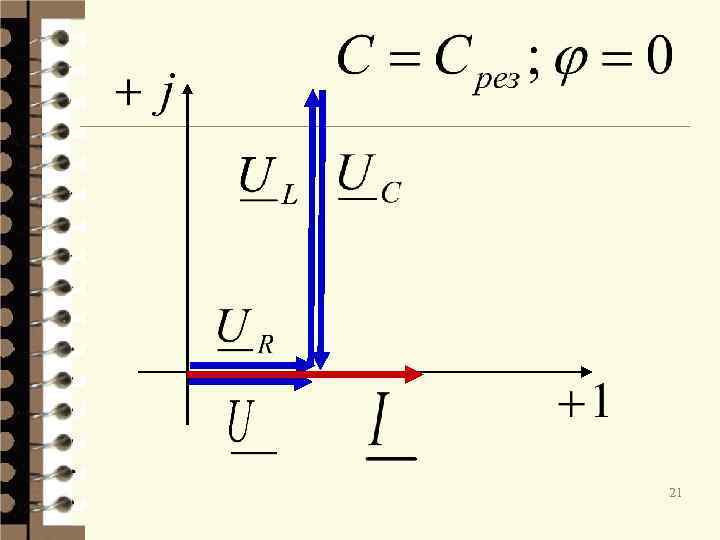

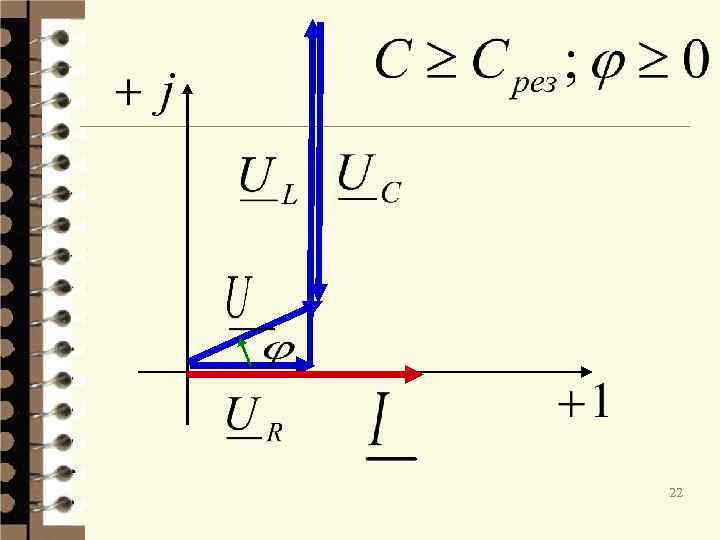

Векторная диаграмма при резонансе напряжений 20

21

22

Резонансные характеристики 23

Выразим ток и напряжения через частоту: 24

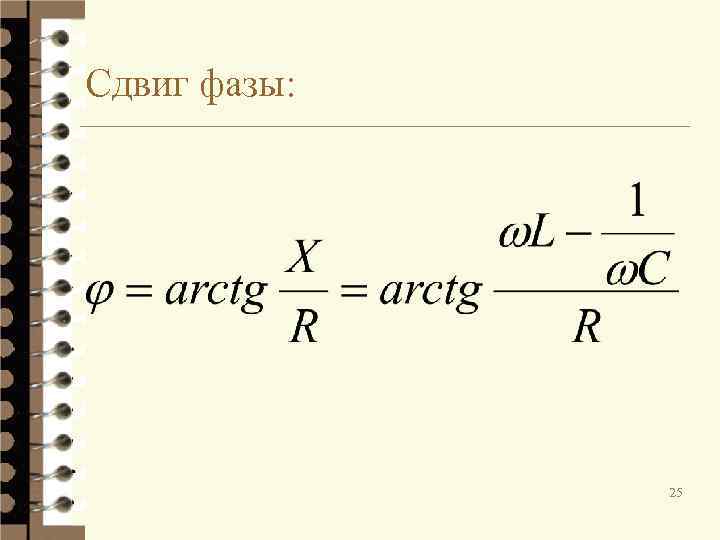

Сдвиг фазы: 25

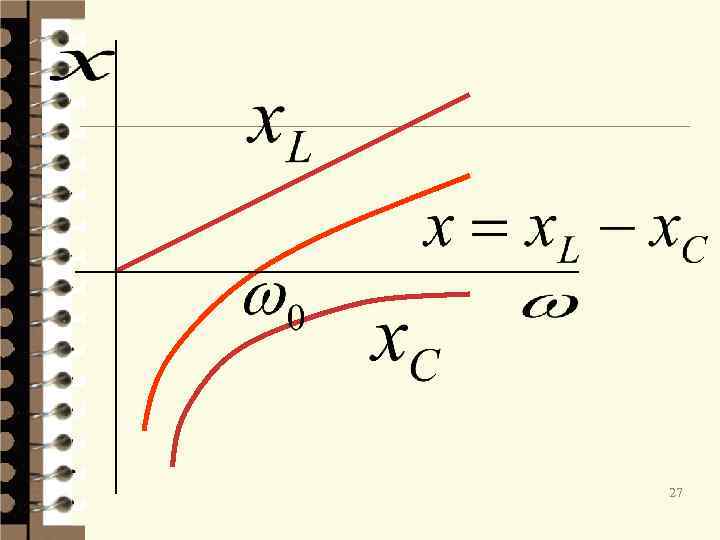

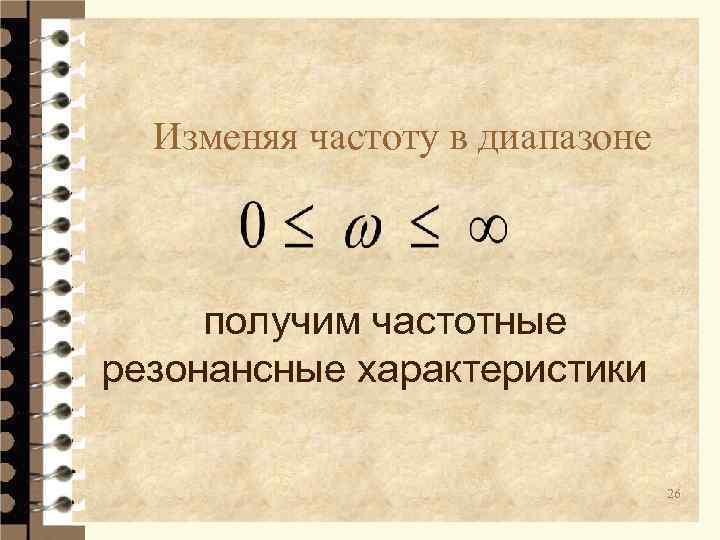

Изменяя частоту в диапазоне получим частотные резонансные характеристики 26

27

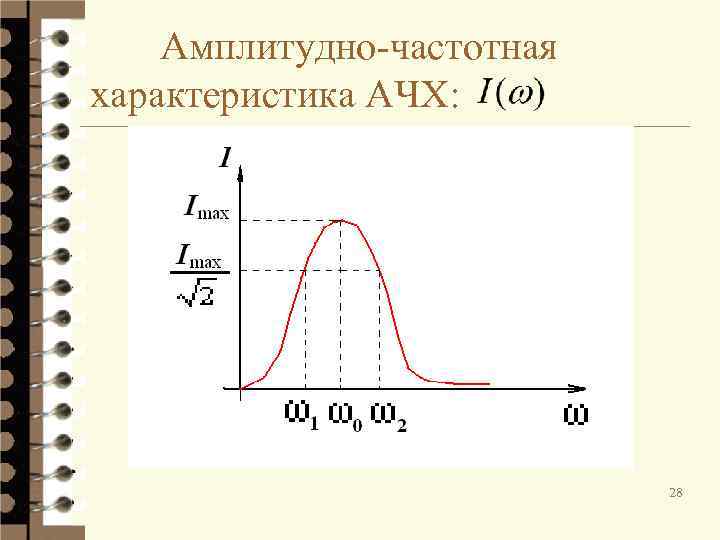

Амплитудно-частотная характеристика АЧХ: 28

где: полоса пропускания резонансного контура 29

30

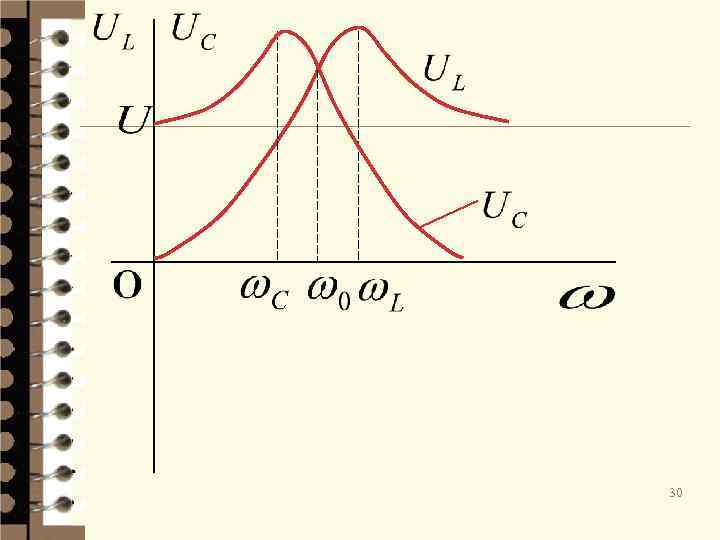

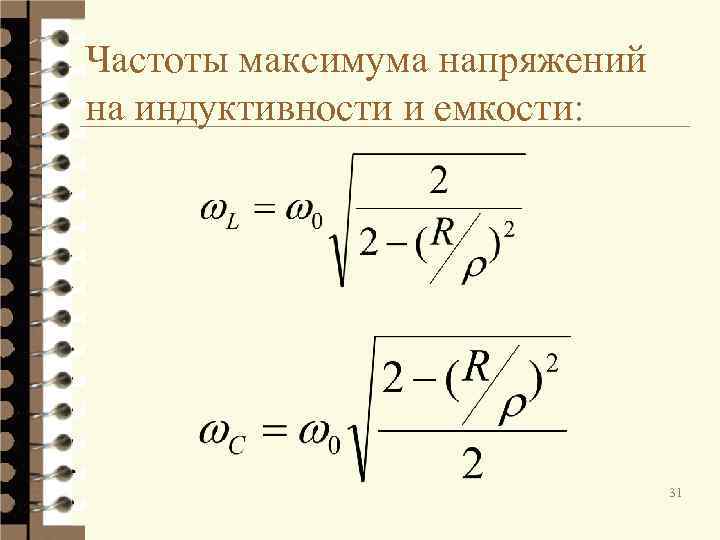

Частоты максимума напряжений на индуктивности и емкости: 31

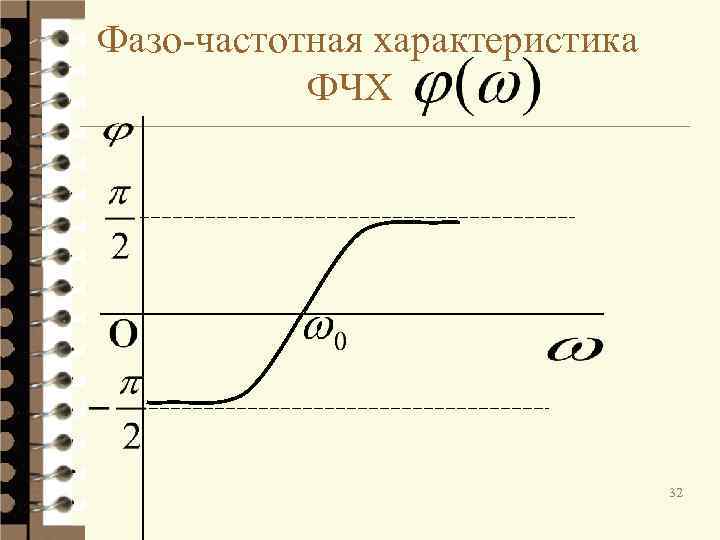

Фазо-частотная характеристика ФЧХ 32

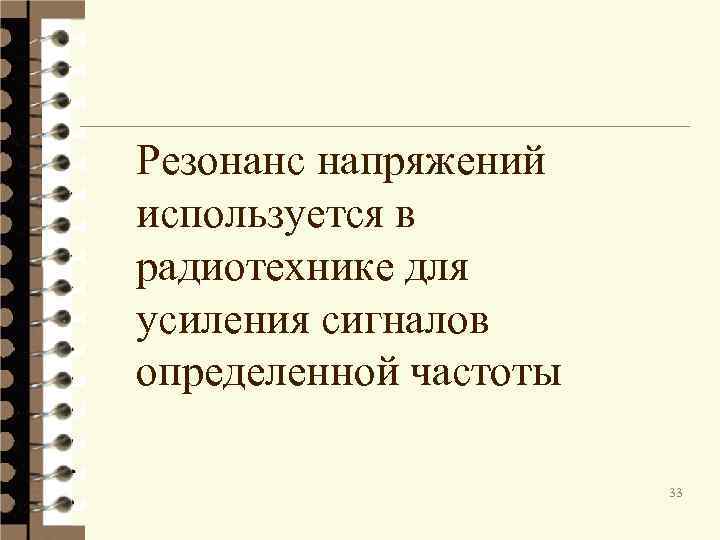

Резонанс напряжений используется в радиотехнике для усиления сигналов определенной частоты 33

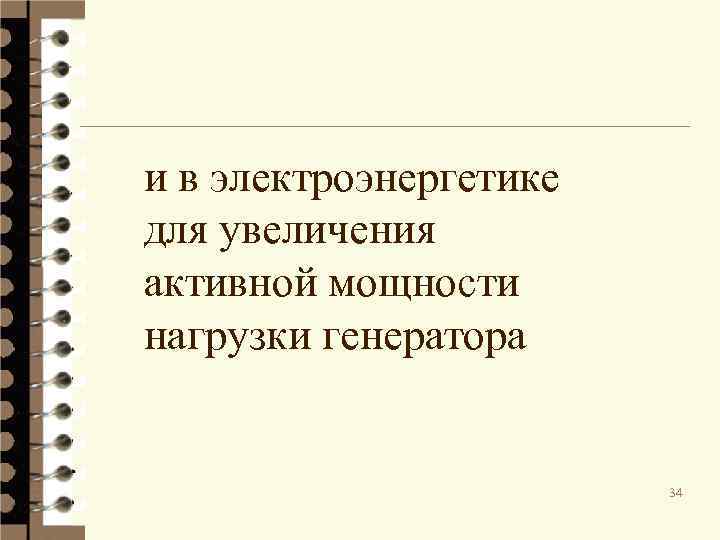

и в электроэнергетике для увеличения активной мощности нагрузки генератора 34

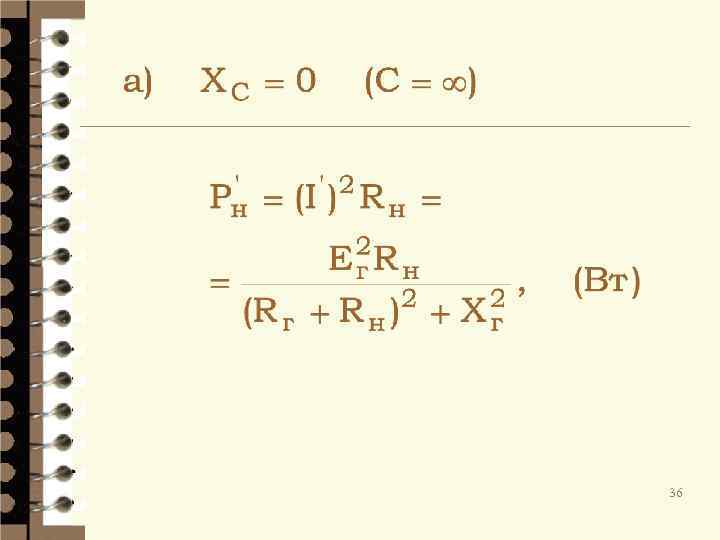

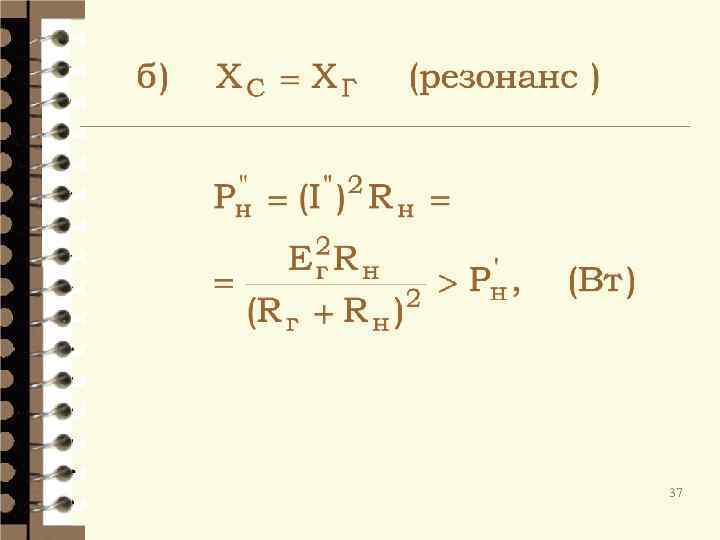

Например генератор 35

36

37

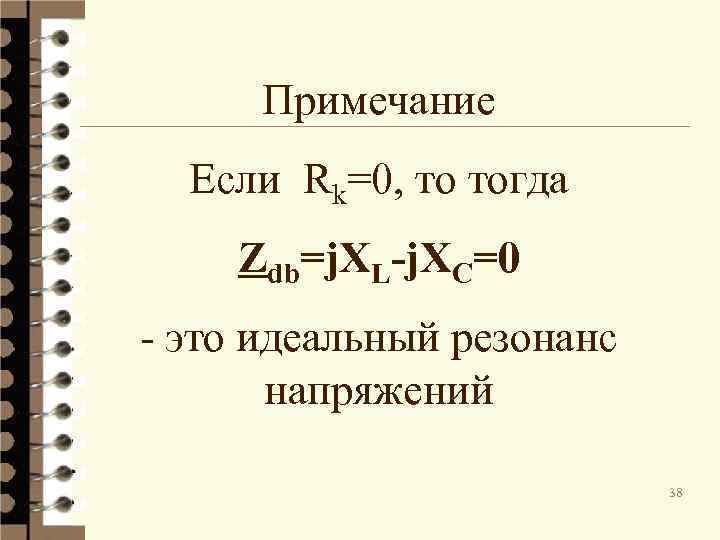

Примечание Если Rk=0, то тогда Zdb=j. XL-j. XC=0 - это идеальный резонанс напряжений 38

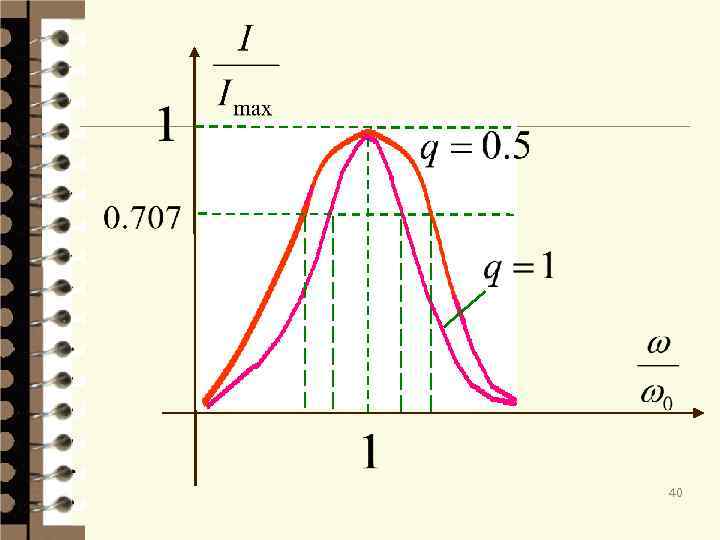

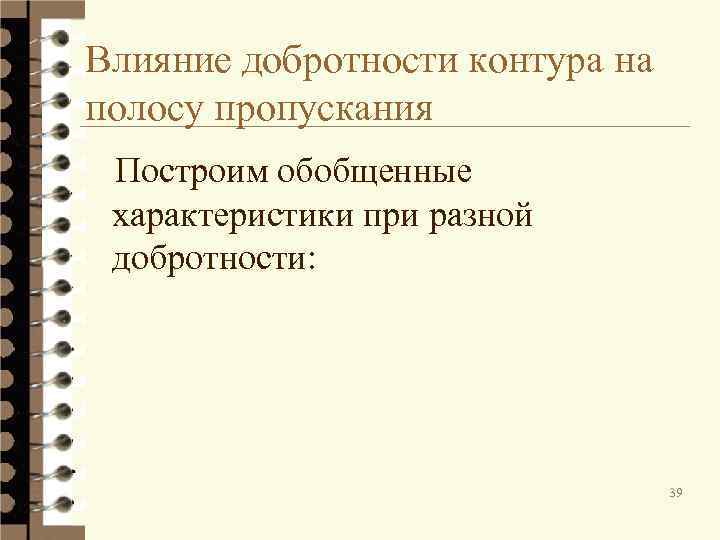

Влияние добротности контура на полосу пропускания 4 Построим обобщенные характеристики при разной добротности: 39

40

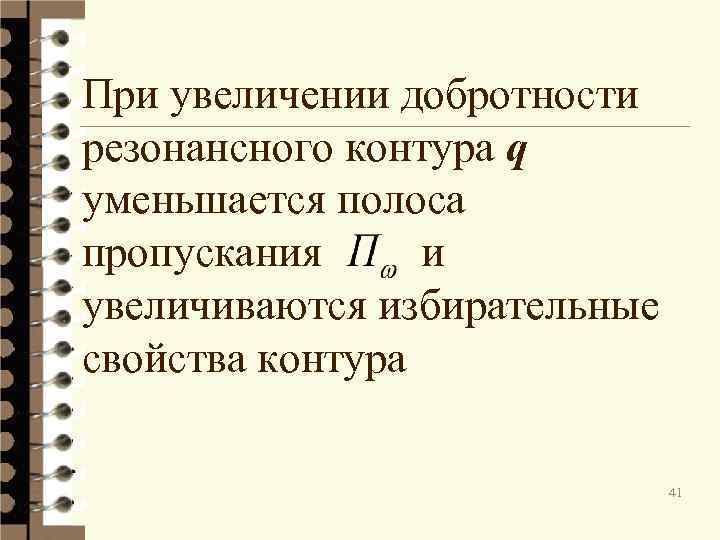

При увеличении добротности резонансного контура q уменьшается полоса пропускания и увеличиваются избирательные свойства контура 41

2. Резонанс токов 42

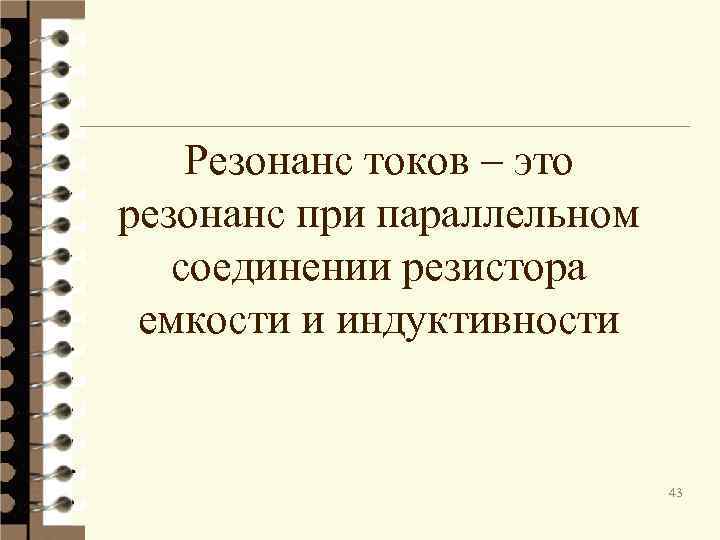

Резонанс токов – это резонанс при параллельном соединении резистора емкости и индуктивности 43

b a 44

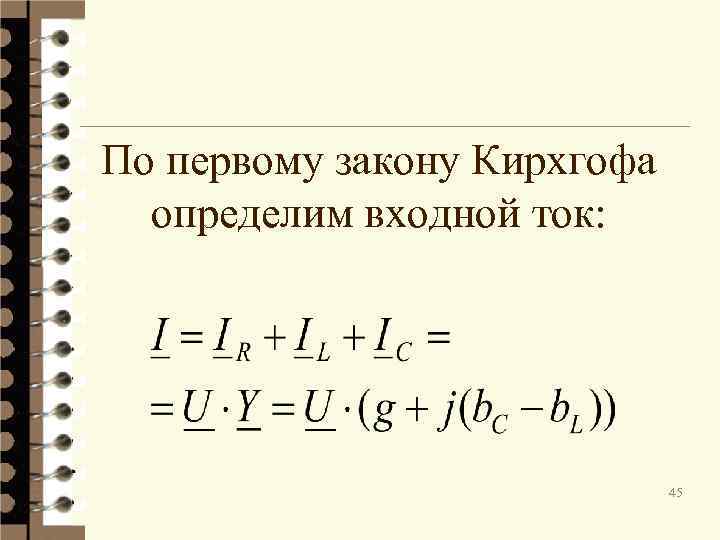

По первому закону Кирхгофа определим входной ток: 45

Где: 46

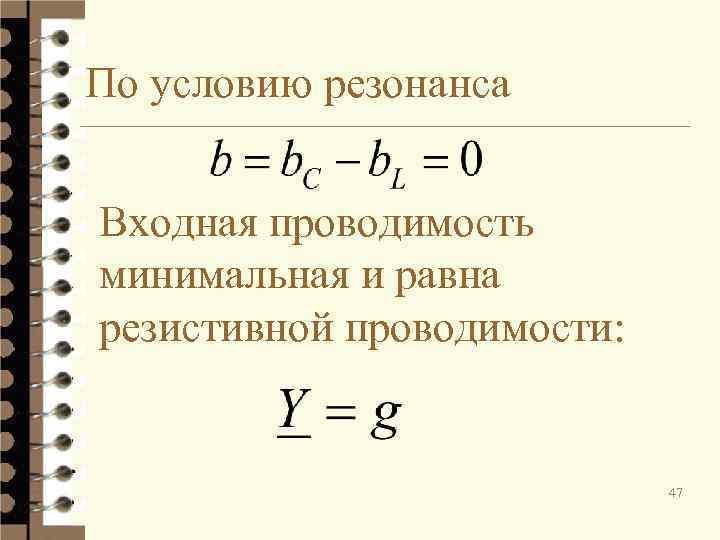

По условию резонанса Входная проводимость минимальная и равна резистивной проводимости: 47

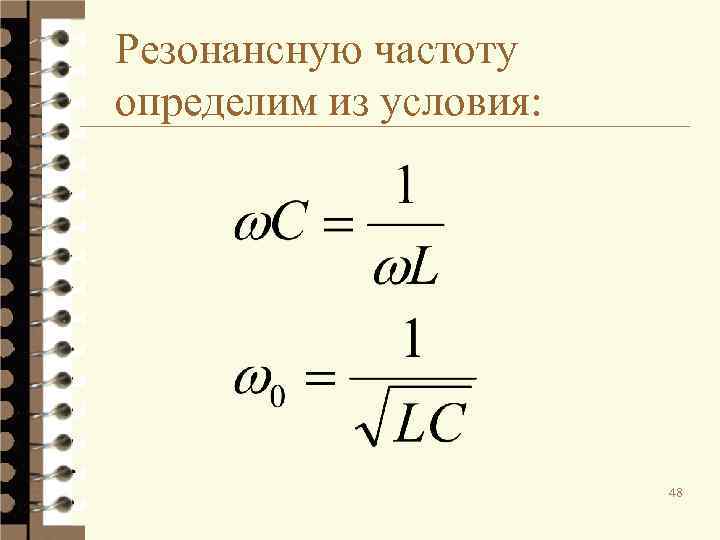

Резонансную частоту определим из условия: 48

Входной ток имеет минимальное значение и равен току в резисторе Действующие значения токов в L и C равны по величине и могут значительно превышать входной ток 49

Добротность резонансного контура: 50

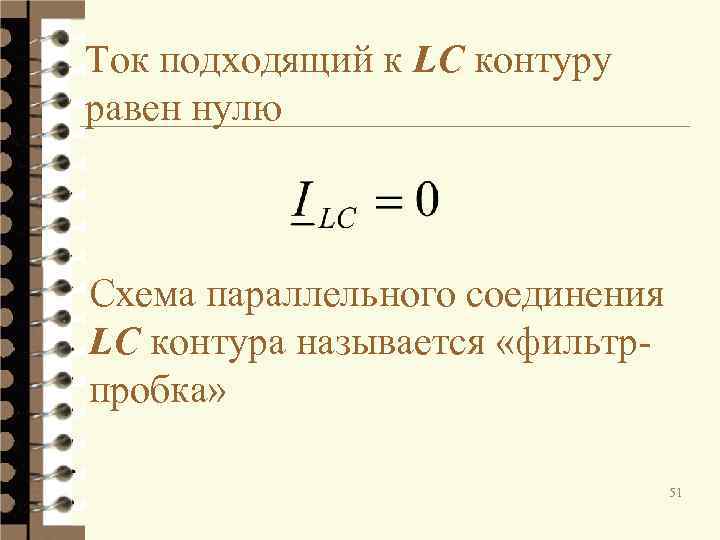

Ток подходящий к LC контуру равен нулю Схема параллельного соединения LC контура называется «фильтрпробка» 51

Сдвиг фазы: 52

Векторная диаграмма 53

Изменяя частоту в диапазоне получим частотные резонансные характеристики 54

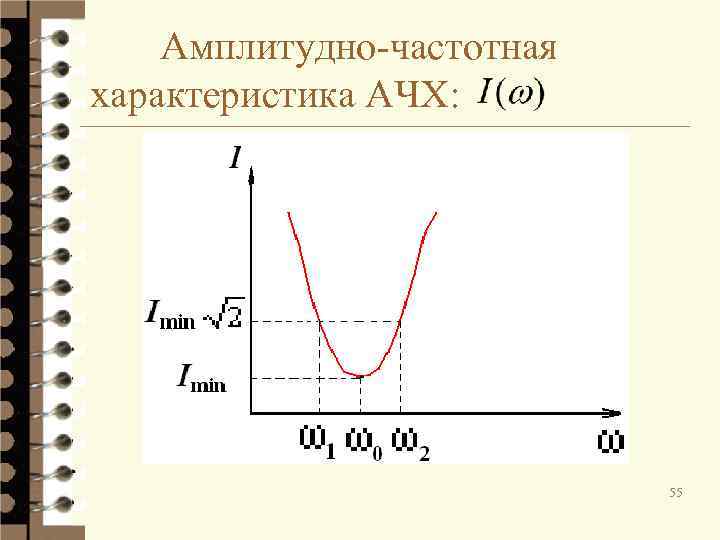

Амплитудно-частотная характеристика АЧХ: 55

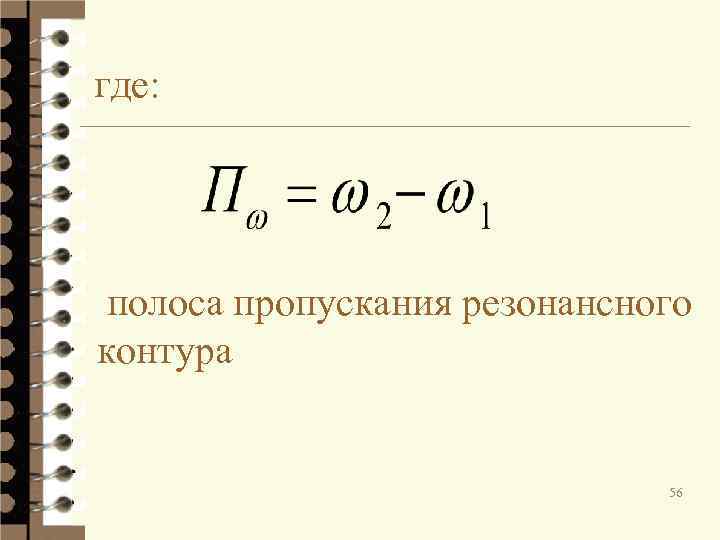

где: полоса пропускания резонансного контура 56

Фазо-частотная характеристика ФЧХ 57

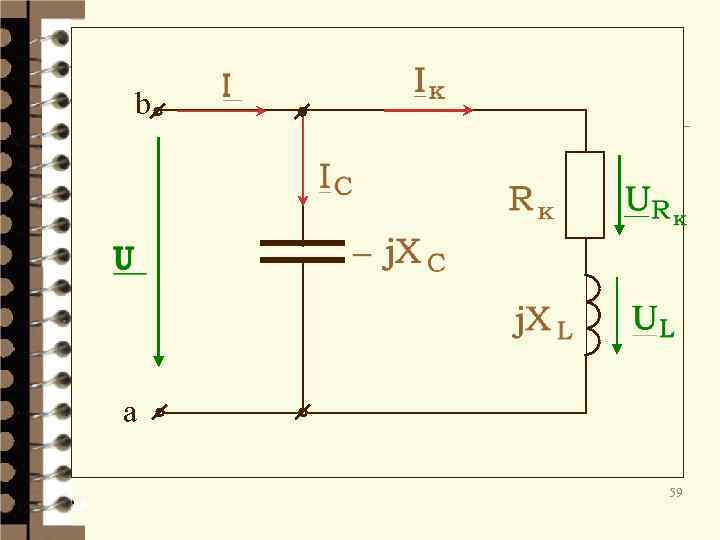

Схема резонансного контура, содержащего катушку индуктивности, имеющей активное сопротивление 58

b a 59

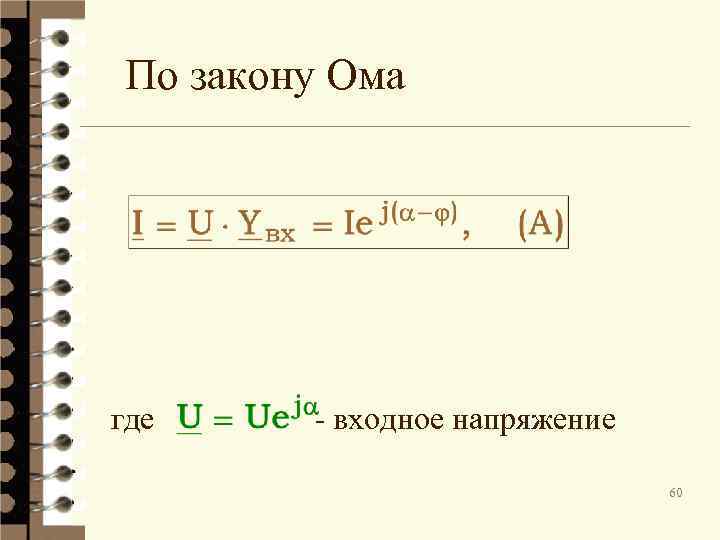

По закону Ома где - входное напряжение 60

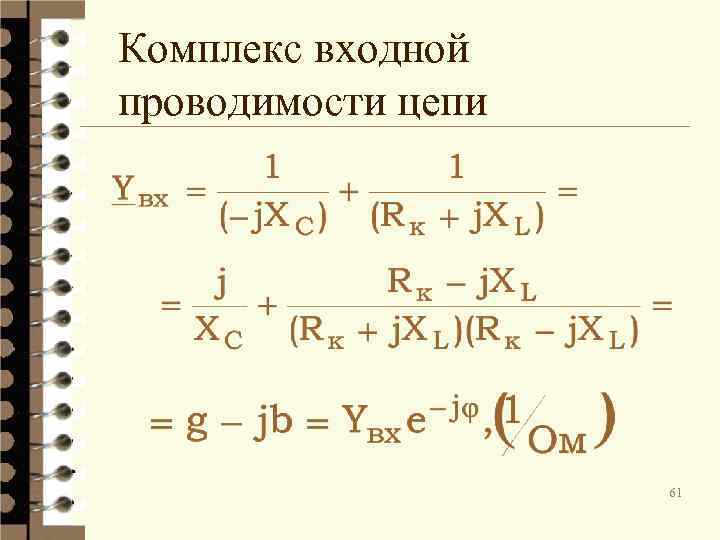

Комплекс входной проводимости цепи 61

Где - активная проводимость цепи 62

Где - реактивная проводимость цепи 63

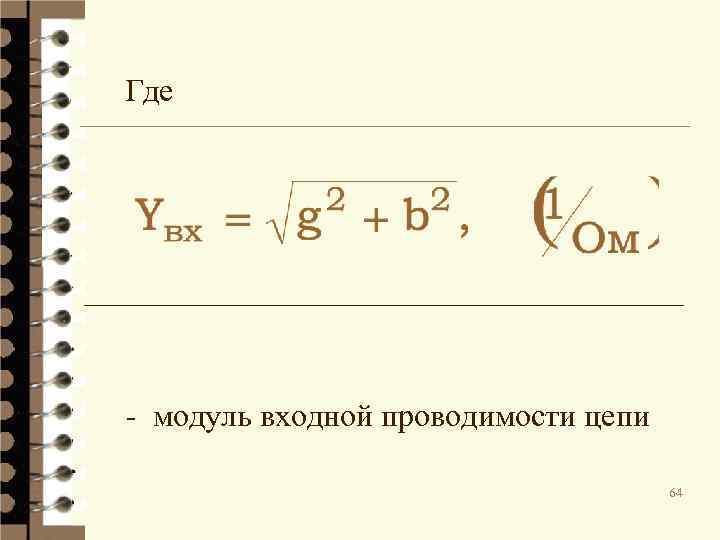

Где - модуль входной проводимости цепи 64

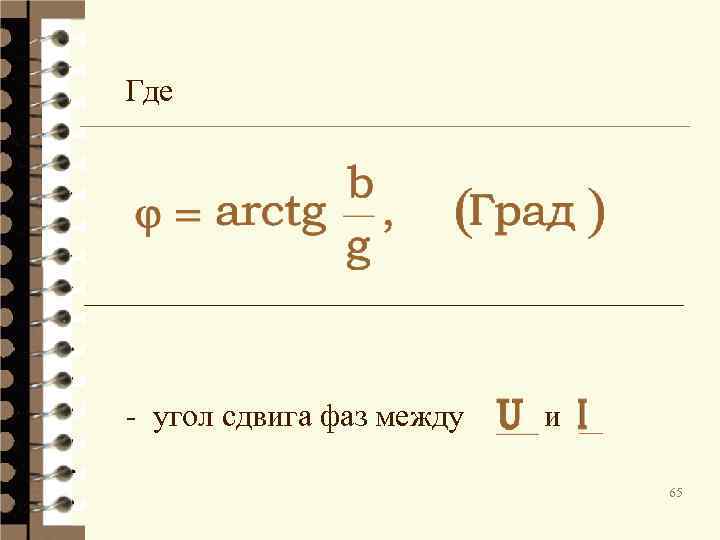

Где - угол сдвига фаз между и 65

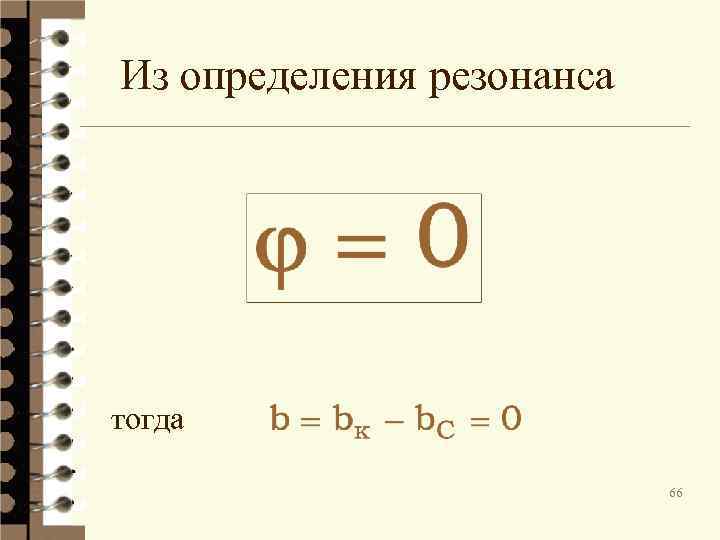

Из определения резонанса тогда 66

В результате при резонансе токов или 67

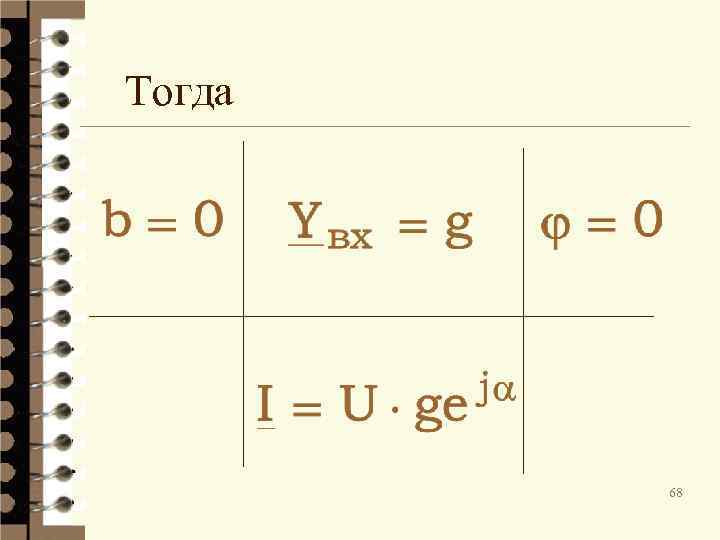

Тогда 68

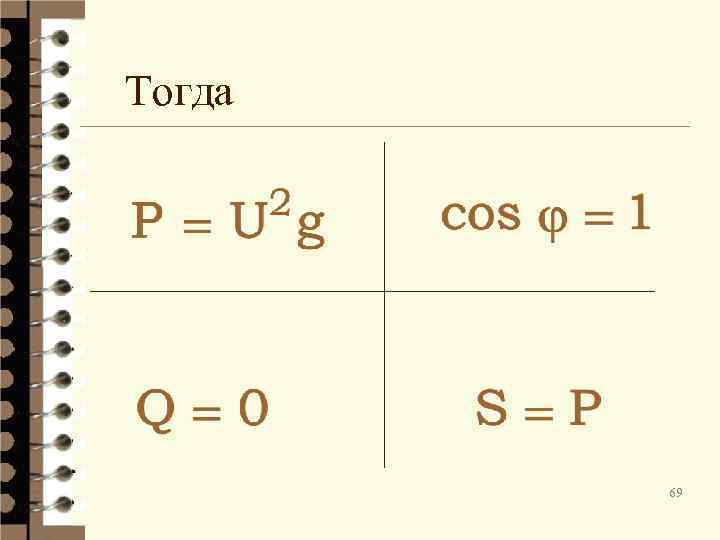

Тогда 69

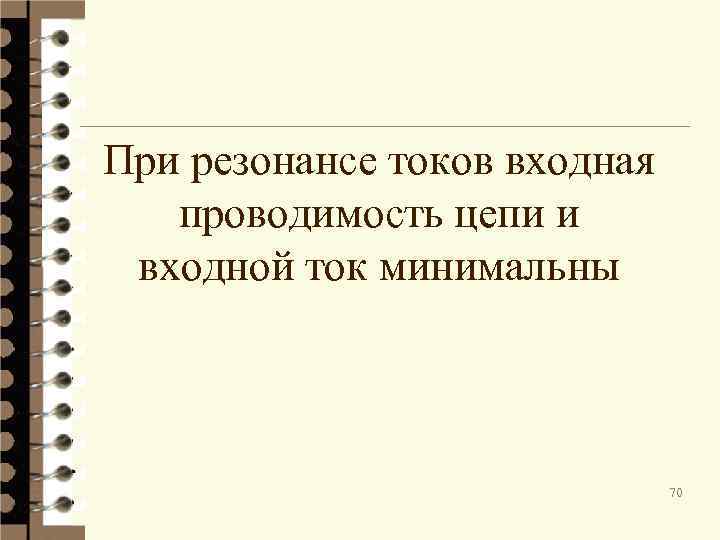

При резонансе токов входная проводимость цепи и входной ток минимальны 70

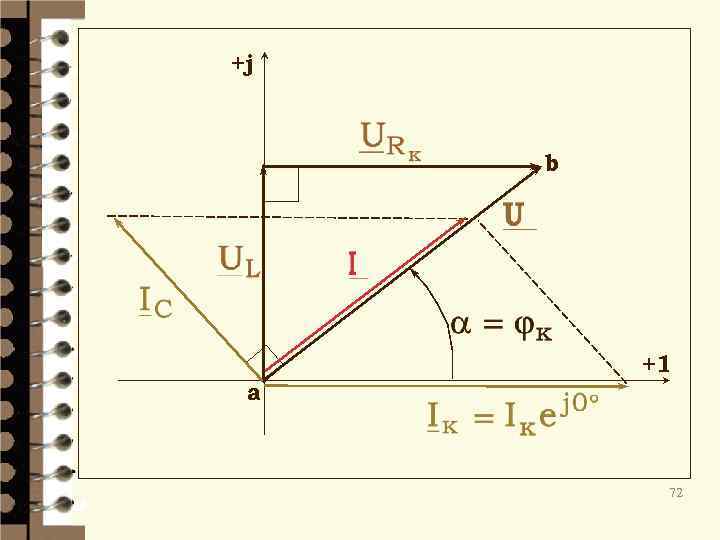

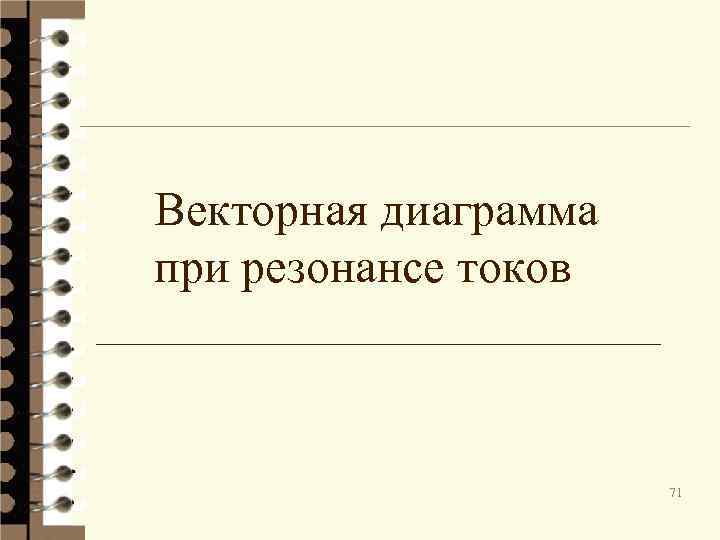

Векторная диаграмма при резонансе токов 71

+j b a +1 72

Где 73

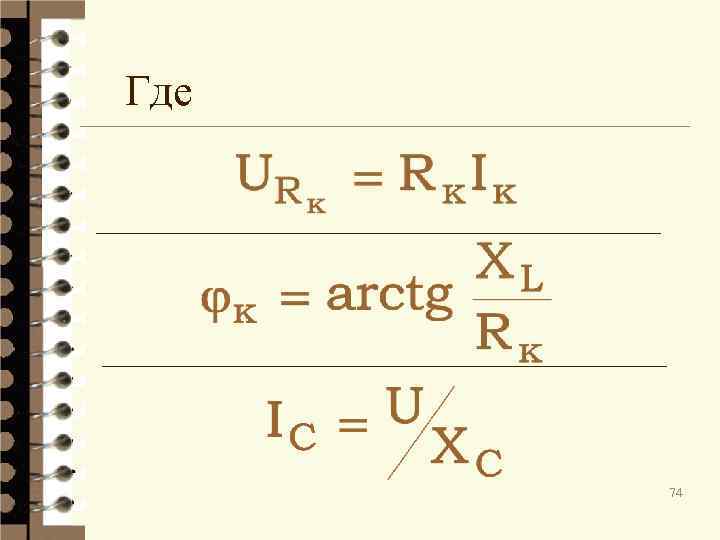

Где 74

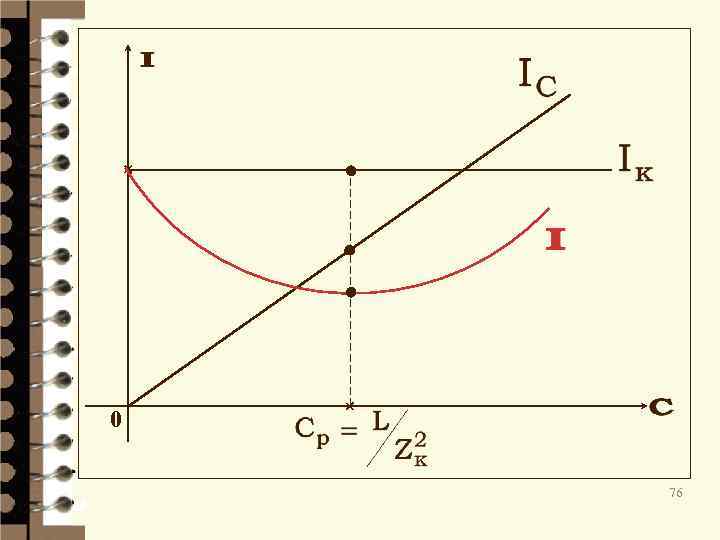

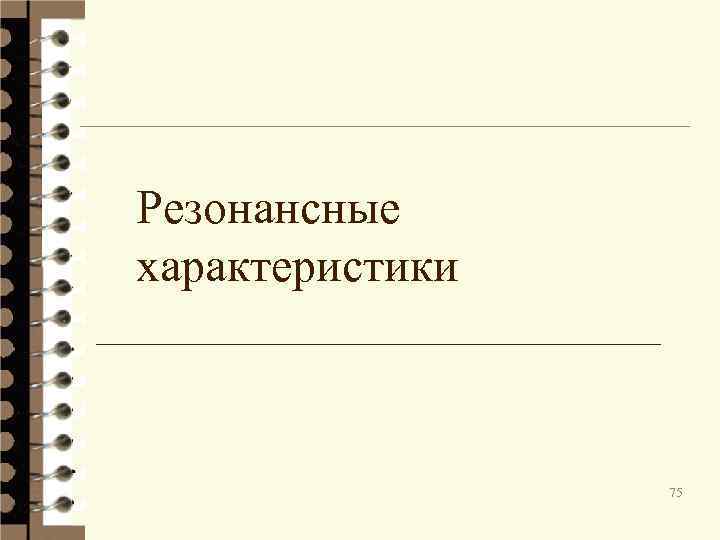

Резонансные характеристики 75

0 76

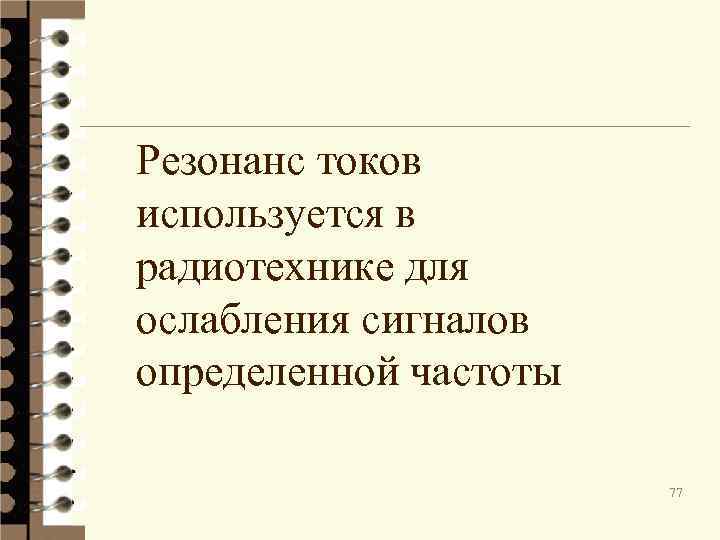

Резонанс токов используется в радиотехнике для ослабления сигналов определенной частоты 77

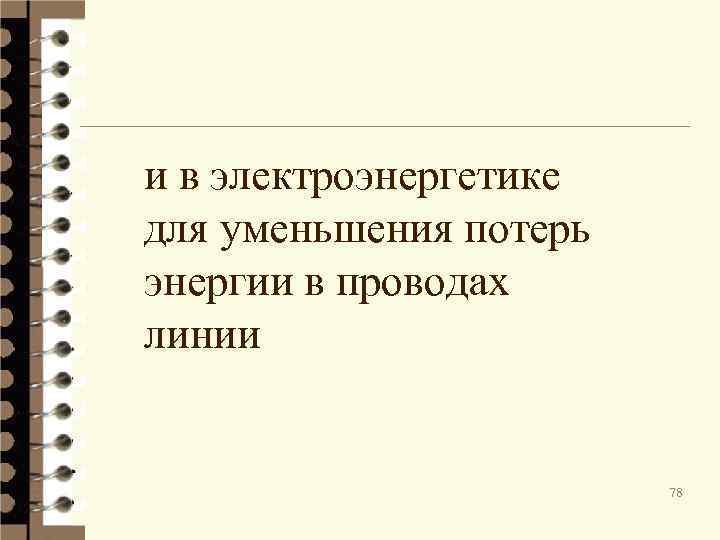

и в электроэнергетике для уменьшения потерь энергии в проводах линии 78

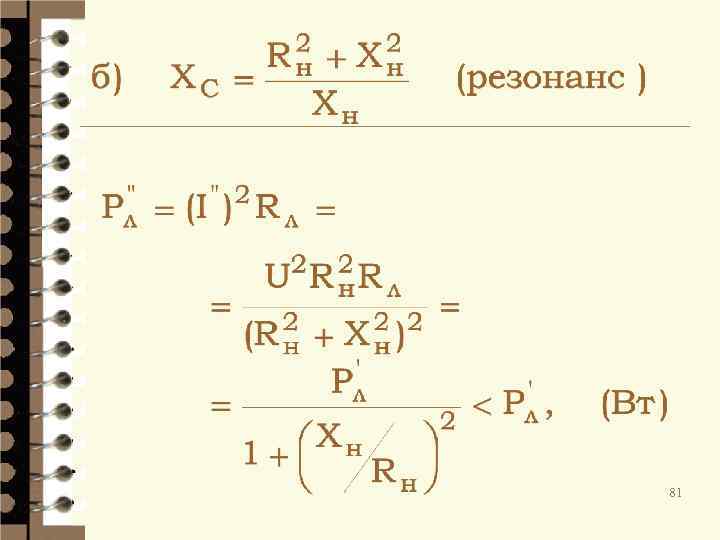

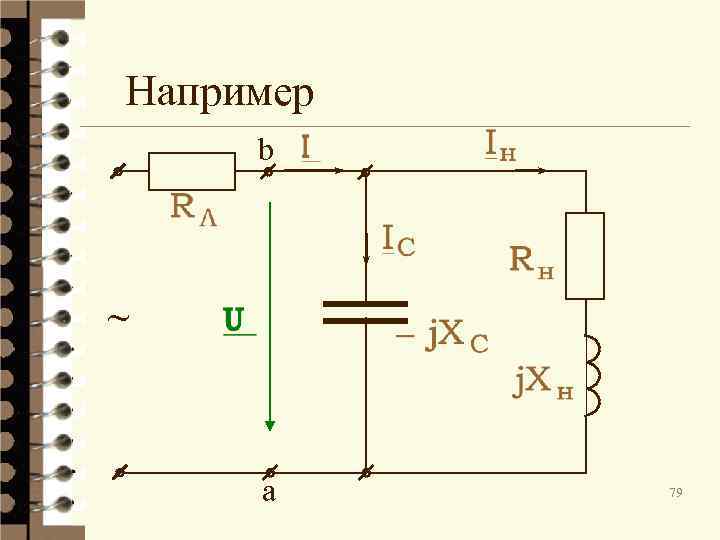

Например b ~ a 79

80

81

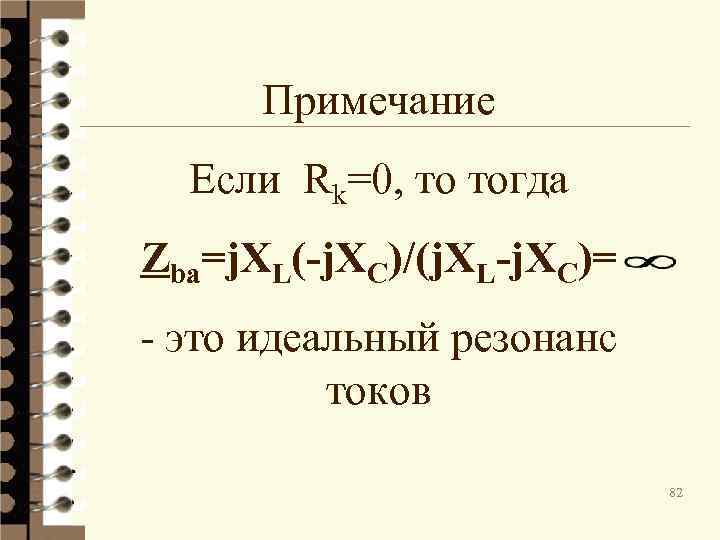

Примечание Если Rk=0, то тогда Zba=j. XL(-j. XC)/(j. XL-j. XC)= - это идеальный резонанс токов 82

3. Резонанс в сложной цепи 83

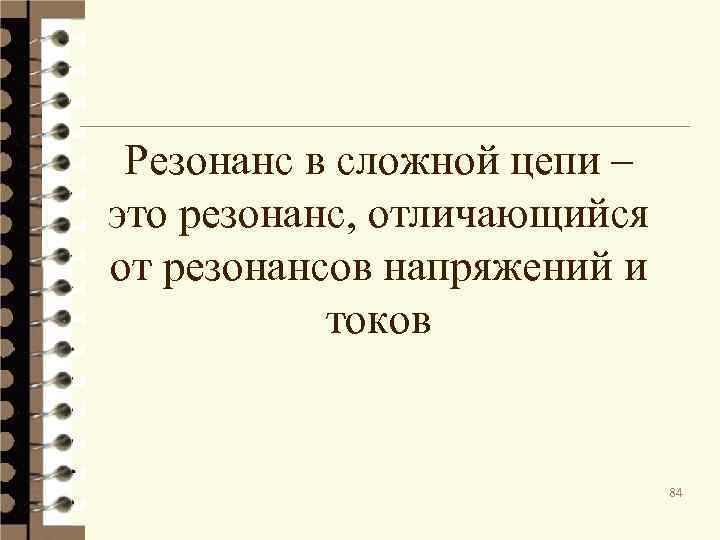

Резонанс в сложной цепи – это резонанс, отличающийся от резонансов напряжений и токов 84

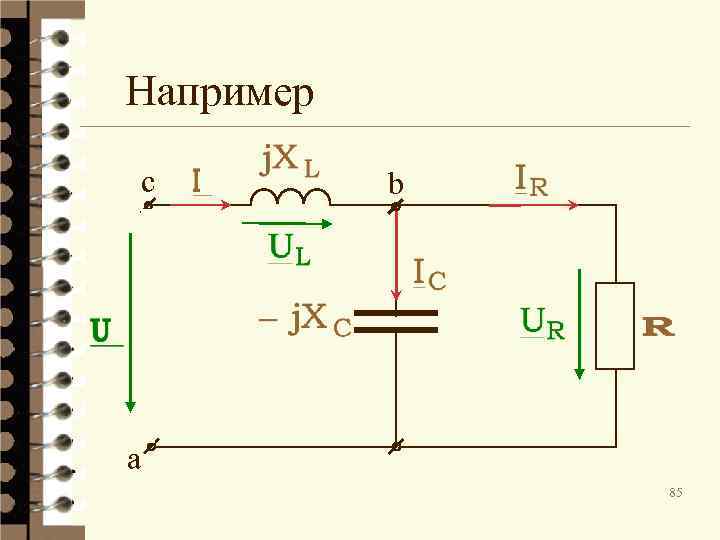

Например с b a 85

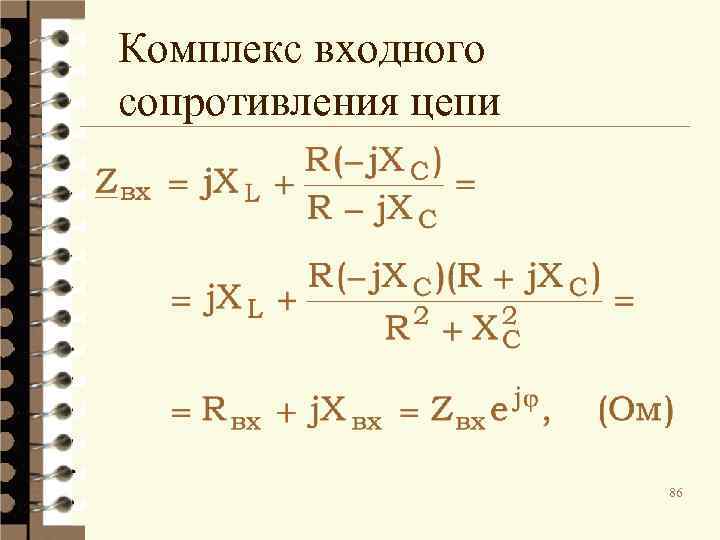

Комплекс входного сопротивления цепи 86

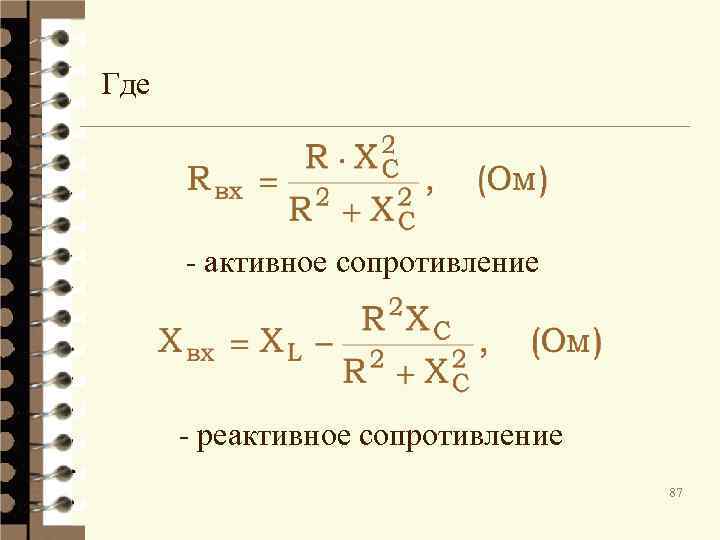

Где - активное сопротивление - реактивное сопротивление 87

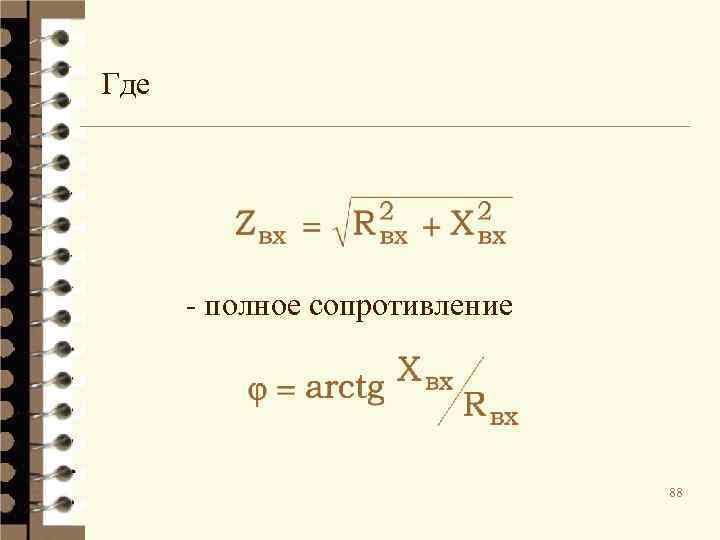

Где - полное сопротивление 88

При резонансе и 89

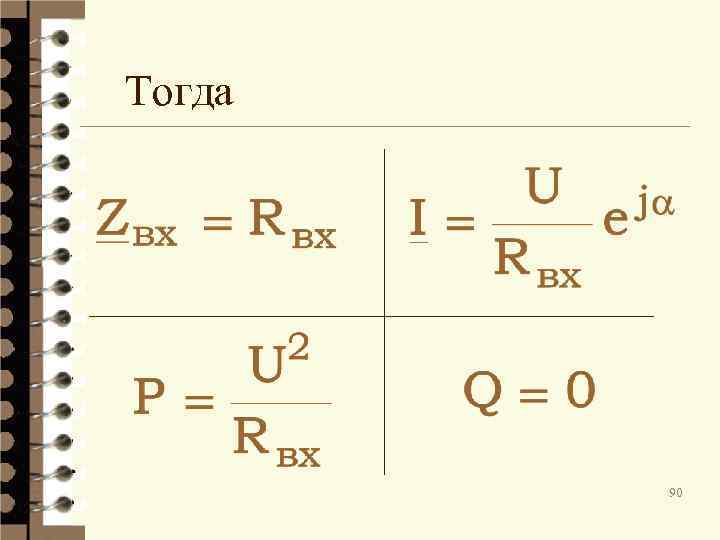

Тогда 90

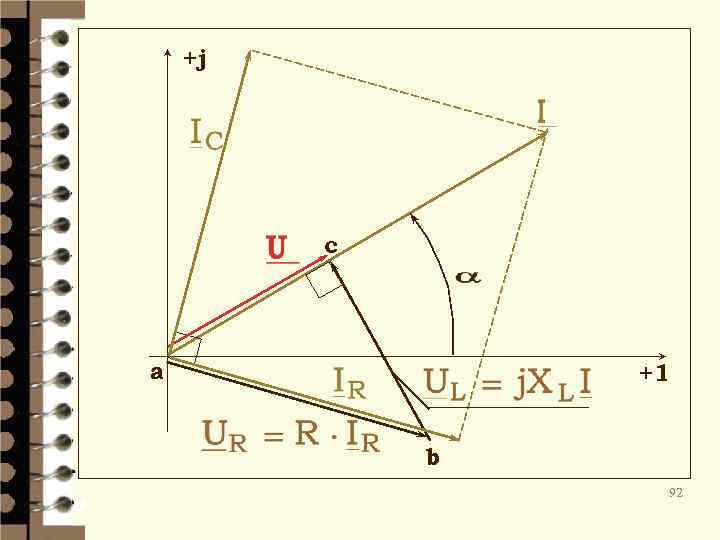

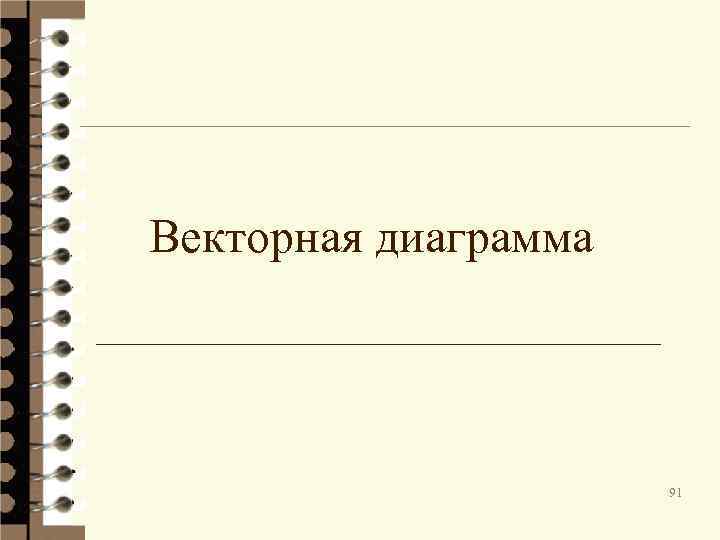

Векторная диаграмма 91

+j с a +1 b 92

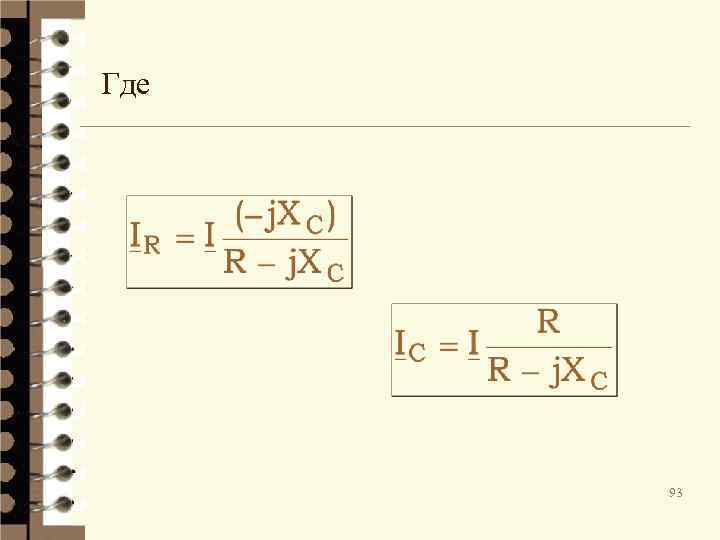

Где 93

Если то и 94

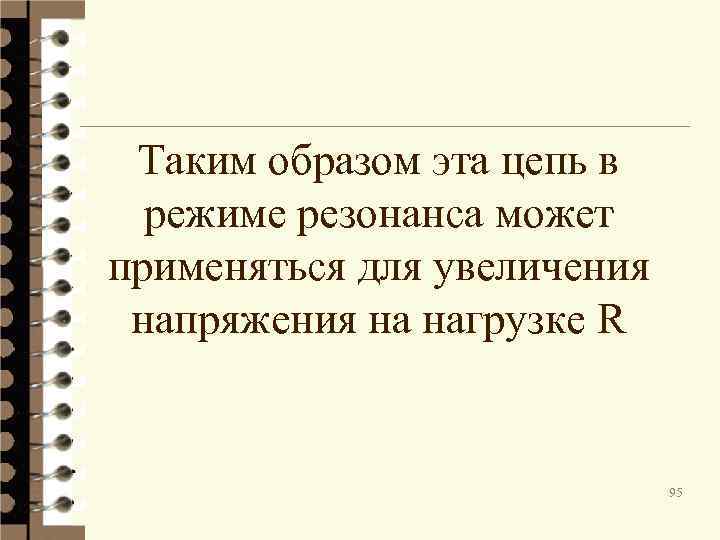

Таким образом эта цепь в режиме резонанса может применяться для увеличения напряжения на нагрузке R 95
