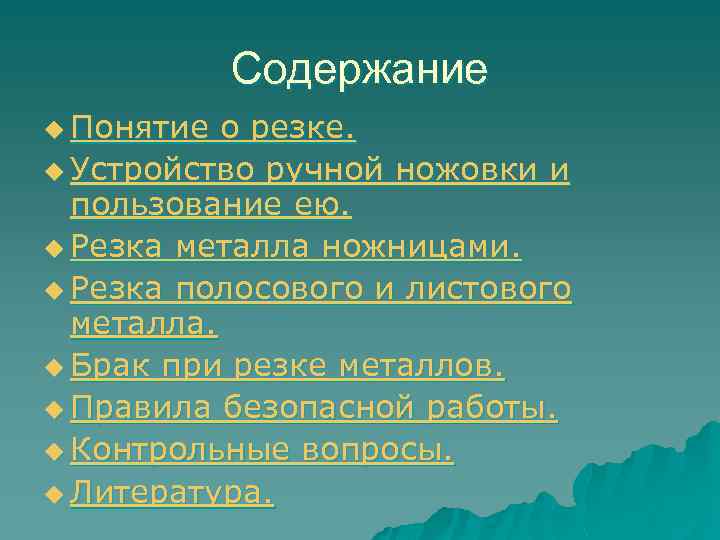

Содержание u Понятие о резке. u Устройство ручной ножовки и пользование ею. u Резка металла ножницами. u Резка полосового и листового металла. u Брак при резке металлов. u Правила безопасной работы. u Контрольные вопросы. u Литература.

Понятие о резке Резкой называется разрезание (разделение) металла на части. Резка может производиться ручной и механической но жовкой, а также ножницами — ручными и механическими, ры чажными, параллельными, дисковыми (круглыми). Для резки крупного сортового металла (круглого, полосо вого, углового, двутаврового, коробчатого и т. п. ) применяют приводные ножовки и дисковые пилы, а также огневую резку— электрическую и газовую. Листовой металл разрезают ножни цами— ручными и приводными. Резка труб вручную производится ножовкой и труборезом; механическая резка труб осуществляется на специальных стан ках. Для резки незакаленной твердой стали, закаленной стали и твердых сплавов применяют тонкие дисковые шлифовальные круги. Все большее распространение получают анодно механический и электроискровой способы резки металлов.

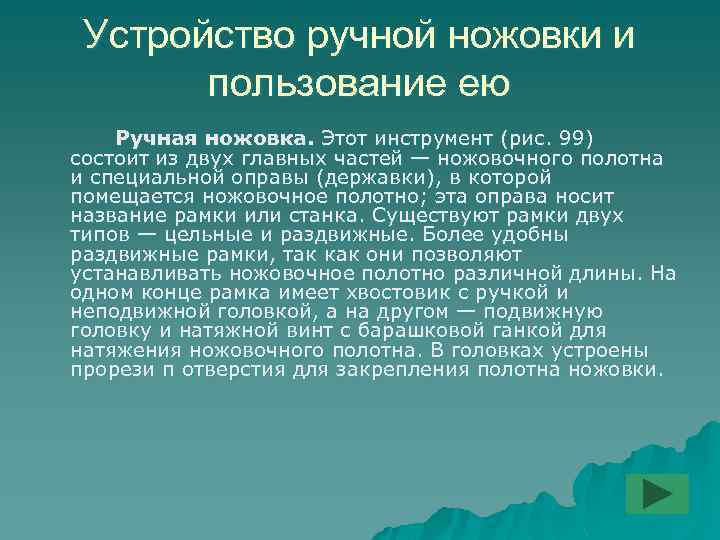

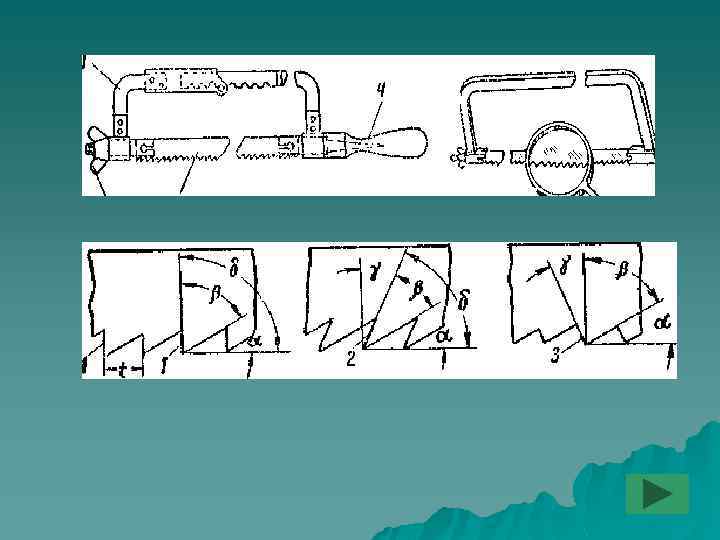

Устройство ручной ножовки и пользование ею Ручная ножовка. Этот инструмент (рис. 99) состоит из двух главных частей — ножовочного полотна и специальной оправы (державки), в которой помещается ножовочное полотно; эта оправа носит название рамки или станка. Существуют рамки двух типов — цельные и раздвижные. Более удобны раздвижные рамки, так как они позволяют устанавливать ножовочное полотно различной длины. На одном конце рамка имеет хвостовик с ручкой и неподвижной головкой, а на другом — подвижную головку и натяжной винт с барашковой ганкой для натяжения ножовочного полотна. В головках устроены прорези п отверстия для закрепления полотна ножовки.

Ножовочное полотно вставляют в рамку следующим образом. Концы его закладывают в прорези головок так, чтобы зубья полотна были направлены от ручки и чтобы отверстии, которые имеются на концах полота, и отверстия в головках совпали. Затем в отверстия вводят штифты и натягивают полотно, завинчивая барашковую гайку. Ножовочное полотно должно быть натянуто не слишком туго, но и не слабо. Перетянутое полотно во время работы может сломаться от малейшего перекоса или движения вбок. Слабо натянутое полотно при работе изгибается, следовательно, тоже может сломаться.

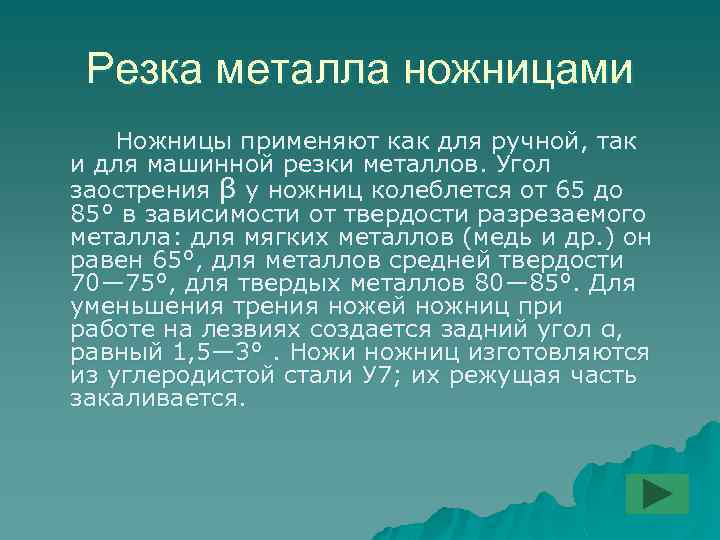

Резка металла ножницами Ножницы применяют как для ручной, так и для машинной резки металлов. Угол заострения β у ножниц колеблется от 65 до 85° в зависимости от твердости разрезаемого металла: для мягких металлов (медь и др. ) он равен 65°, для металлов средней твердости 70— 75°, для твердых металлов 80— 85°. Для уменьшения трения ножей ножниц при работе на лезвиях создается задний угол α, равный 1, 5— 3°. Ножи ножниц изготовляются из углеродистой стали У 7; их режущая часть закаливается.

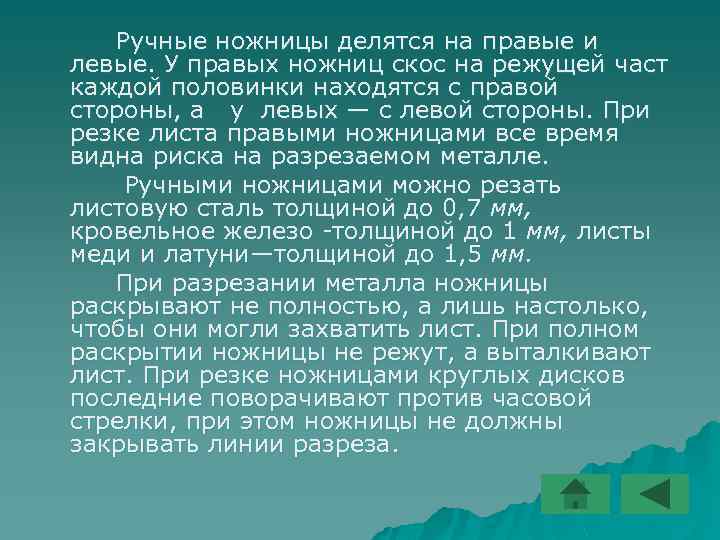

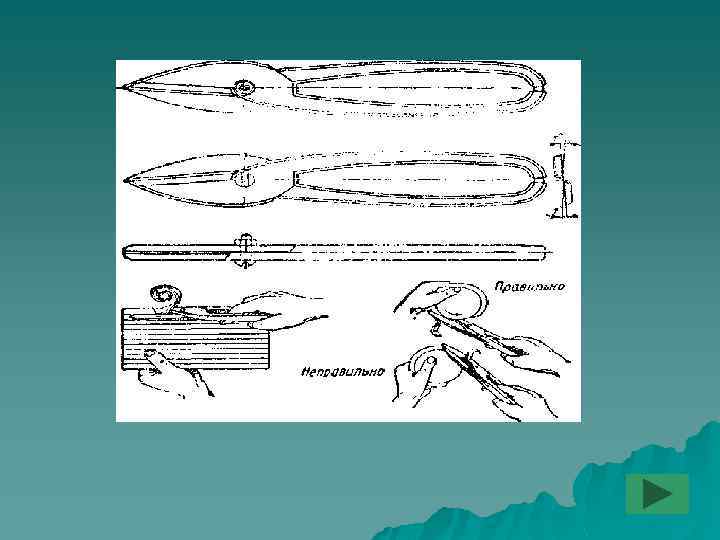

Ручные ножницы делятся на правые и левые. У правых ножниц скос на режущей част каждой половинки находятся с правой стороны, а у левых — с левой стороны. При резке листа правыми ножницами все время видна риска на разрезаемом металле. Ручными ножницами можно резать листовую сталь толщиной до 0, 7 мм, кровельное железо толщиной до 1 мм, листы меди и латуни—толщиной до 1, 5 мм. При разрезании металла ножницы раскрывают не полностью, а лишь настолько, чтобы они могли захватить лист. При полном раскрытии ножницы не режут, а выталкивают лист. При резке ножницами круглых дисков последние поворачивают против часовой стрелки, при этом ножницы не должны закрывать линии разреза.

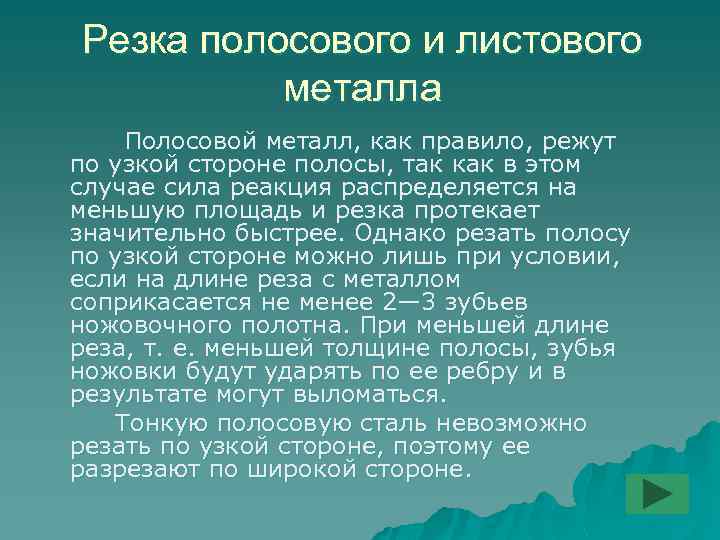

Резка полосового и листового металла Полосовой металл, как правило, режут по узкой стороне полосы, так как в этом случае сила реакция распределяется на меньшую площадь и резка протекает значительно быстрее. Однако резать полосу по узкой стороне можно лишь при условии, если на длине реза с металлом соприкасается не менее 2— 3 зубьев ножовочного полотна. При меньшей длине реза, т. е. меньшей толщине полосы, зубья ножовки будут ударять по ее ребру и в результате могут выломаться. Тонкую полосовую сталь невозможно резать по узкой стороне, поэтому ее разрезают по широкой стороне.

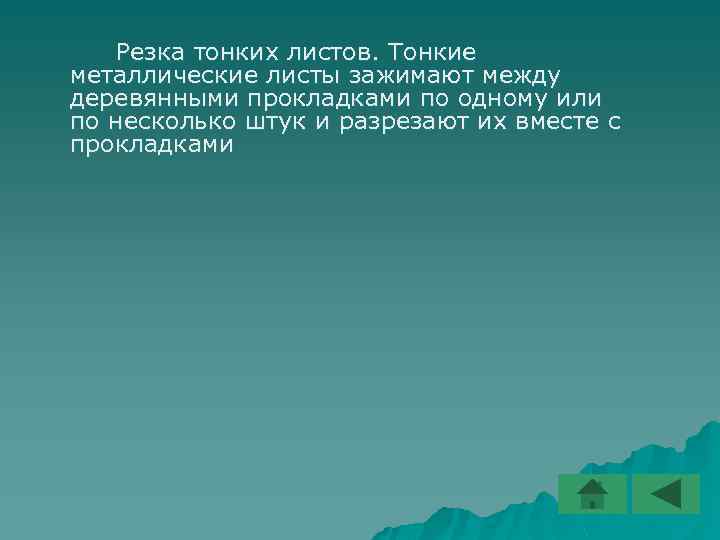

Резка тонких листов. Тонкие металлические листы зажимают между деревянными прокладками по одному или по несколько штук и разрезают их вместе с прокладками

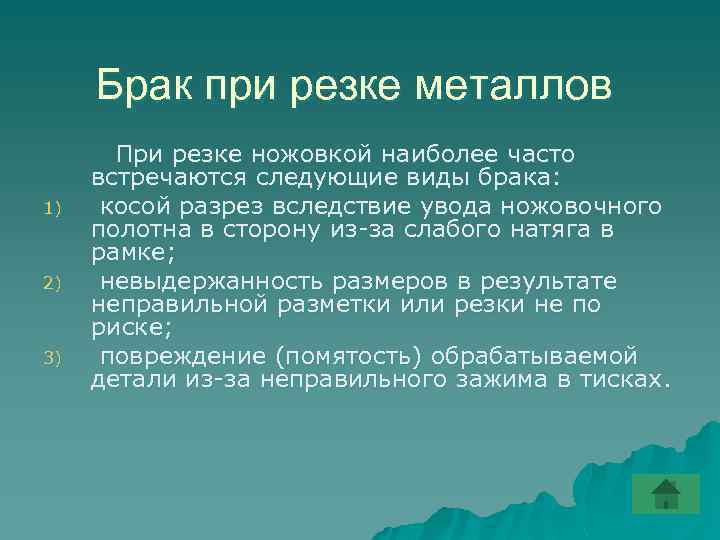

Брак при резке металлов 1) 2) 3) При резке ножовкой наиболее часто встречаются следующие виды брака: косой разрез вследствие увода ножовочного полотна в сторону из за слабого натяга в рамке; невыдержанность размеров в результате неправильной разметки или резки не по риске; повреждение (помятость) обрабатываемой детали из за неправильного зажима в тисках.

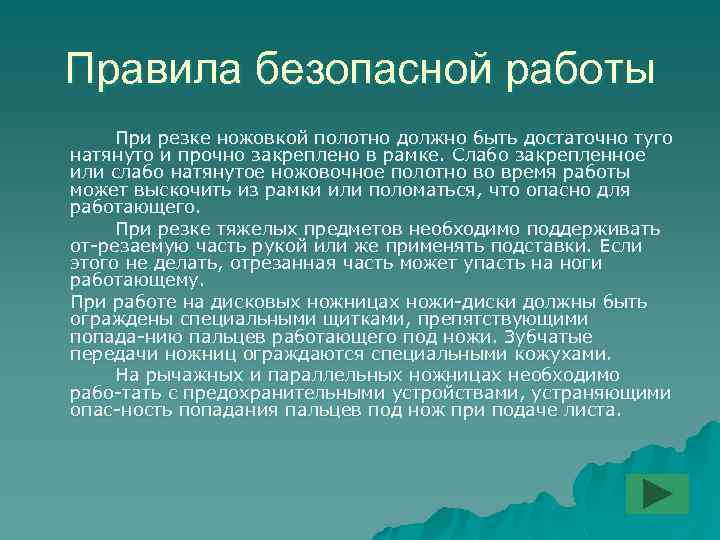

Правила безопасной работы При резке ножовкой полотно должно быть достаточно туго натянуто и прочно закреплено в рамке. Слабо закрепленное или слабо натянутое ножовочное полотно во время работы может выскочить из рамки или поломаться, что опасно для работающего. При резке тяжелых предметов необходимо поддерживать от резаемую часть рукой или же применять подставки. Если этого не делать, отрезанная часть может упасть на ноги работающему. При работе на дисковых ножницах ножи диски должны быть ограждены специальными щитками, препятствующими попада нию пальцев работающего под ножи. Зубчатые передачи ножниц ограждаются специальными кожухами. На рычажных и параллельных ножницах необходимо рабо тать с предохранительными устройствами, устраняющими опас ность попадания пальцев под нож при подаче листа.

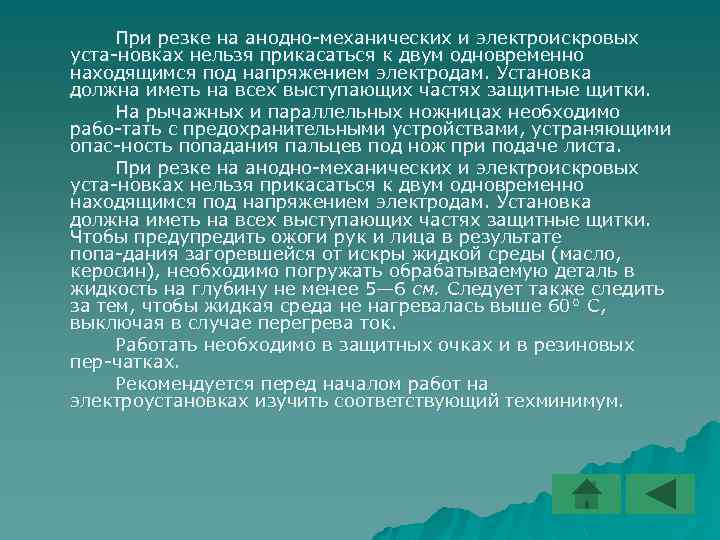

При резке на анодно механических и электроискровых уста новках нельзя прикасаться к двум одновременно находящимся под напряжением электродам. Установка должна иметь на всех выступающих частях защитные щитки. На рычажных и параллельных ножницах необходимо рабо тать с предохранительными устройствами, устраняющими опас ность попадания пальцев под нож при подаче листа. При резке на анодно механических и электроискровых уста новках нельзя прикасаться к двум одновременно находящимся под напряжением электродам. Установка должна иметь на всех выступающих частях защитные щитки. Чтобы предупредить ожоги рук и лица в результате попа дания загоревшейся от искры жидкой среды (масло, керосин), необходимо погружать обрабатываемую деталь в жидкость на глубину не менее 5— 6 см. Следует также следить за тем, чтобы жидкая среда не нагревалась выше 60° С, выключая в случае перегрева ток. Работать необходимо в защитных очках и в резиновых пер чатках. Рекомендуется перед началом работ на электроустановках изучить соответствующий техминимум.

Контрольные вопросы u u u Перечислите способы резки металла. Назовите инструменты, кото рыми производится резка. Как устроена ножовка и для чего она применяется? Как закрепляется ножовочное полотно в станке? Куда направлены зубья в правильно поставленном полотне? При каком ходе ножовки совершается резание: при ходе вперед (от себя): или назад (на себя)? Расскажите о приемах работы ножовкой. Сколько ходов в минуту нужно делать при работе ножовкой? Какие причины вызывают поломку полотна? Как исправить ножовочное полотно с поломанными зубьями с целью его дальнейшего использования? Какие ручные ножницы называют правыми и какие левыми? Когда и почему удобно применять правые ножницы? Какой угол заострения и какой задний угол придаются ножницам? Каково значение заднего угла? Перечислите правила безопасной работы на ножницах.

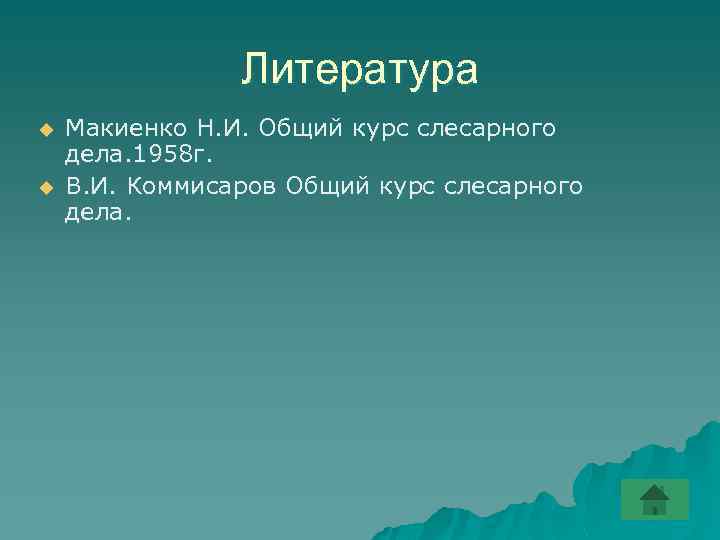

Литература u u Макиенко Н. И. Общий курс слесарного дела. 1958 г. В. И. Коммисаров Общий курс слесарного дела.
