Режимы течения пароводяной смеси • • • Истинное паросодержание, используемое в расчетах, - средняя по сечению величина. Определяется на основе наблюдений. Возможны режимы течения п/в смеси: – а - пузырьковый (эмульсионный), – б - снарядный, – в - стержневой (кольцевой), – г - дисперсный. Переход от режимов пузырькового к стержневому – по мере роста паросодержания. Дисперсный режим характерен для высоких паросодержаний и высоких скоростей: водяная фаза равномерно распределена в паровой – поток представляет собой движущийся с высокой скоростью «туман» . Режим формируется из-за срыва водяной пленки со стенок и дробления на мелкие капли с равномерным распределением по сечению. При этом режиме скольжение фаз отсутствует и φ = b. Характерные режимы для ПГ АЭС: пузырьковый и стержневой. Снарядный – только при низких давлениях (до 3 МПа). При высоких паросодержаниях, но скоростях меньше критической, стержневой режим может существовать с тонким слоем водяной пленки. При больших тепловых потоках она может пересохнуть, что снизит интенсивность теплообмена.

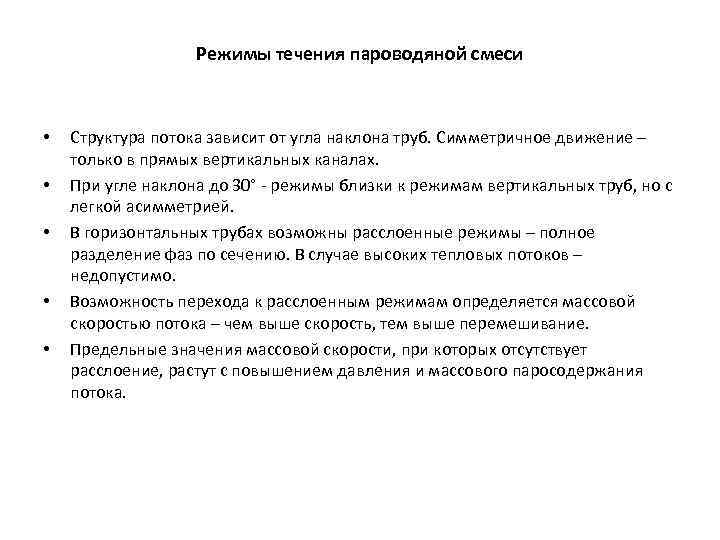

Режимы течения пароводяной смеси • • • Структура потока зависит от угла наклона труб. Симметричное движение – только в прямых вертикальных каналах. При угле наклона до 30° - режимы близки к режимам вертикальных труб, но с легкой асимметрией. В горизонтальных трубах возможны расслоенные режимы – полное разделение фаз по сечению. В случае высоких тепловых потоков – недопустимо. Возможность перехода к расслоенным режимам определяется массовой скоростью потока – чем выше скорость, тем выше перемешивание. Предельные значения массовой скорости, при которых отсутствует расслоение, растут с повышением давления и массового паросодержания потока.
Гидравлические сопротивления при движении п/в смеси Для расчета ∆р при движении двухфазного потока необходимо упростить модель потока, рассматривая его как гомогенный. • Для гомогенного потока пароводяной смеси продольном омывании пучка труб: ∆рг=(∑ξм + ξ l/d) ρгсм ωгсм 2/2 или ∆рг = ∆рго [1 + x(ρ'/ρ"-1)] ∆рго – гидравлическое сопротивление при движении однофазной среды со скоростью ω0 и плотностью ρ'. • При расчете гидравлических сопротивлений при поперечном обтекании пароводяной смесью трубных пучков формула имеет вид: ∆рг. п. = ∆рг. п. о [1 + x(ρ'/ρ"-1)] •
