РЕЖИМЫ ИСПОЛЬЗОВАНИЯ УСТАНОВОК НЕТРАДИЦИОННОЙ И ВОЗОБНОВЛЯЕМОЙ ЭНЕРГЕТИКИ 1

РЕЖИМЫ ИСПОЛЬЗОВАНИЯ УСТАНОВОК НЕТРАДИЦИОННОЙ И ВОЗОБНОВЛЯЕМОЙ ЭНЕРГЕТИКИ 1. Предмет и задачи курса. 2. Основные понятия Д. т. н. проф. Михаил Георгиевич Тягунов

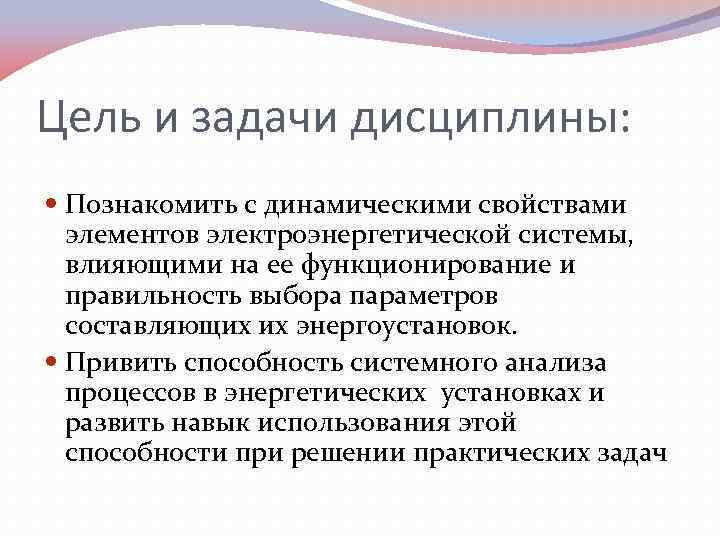

Цель и задачи дисциплины: Познакомить с динамическими свойствами элементов электроэнергетической системы, влияющими на ее функционирование и правильность выбора параметров составляющих их энергоустановок. Привить способность системного анализа процессов в энергетических установках и развить навык использования этой способности при решении практических задач

В результате изучения дисциплины обучаемые должны: Понимать, знать, получить представление: о динамических свойствах генерирующих объектов на основе возобновляемых источников энергии и их элементов, о способах построения моделей планирования и управления режимом генерирующих установок на основе возобновляемых источников энергии для различных периодов времени (горизонта планирования).

Уметь использовать полученные знания: для принятия обоснованных решений при управлении режимом работы энергетических систем с генерирующими объектами на основе возобновляемых источников энергии при проектировании энергетических систем и установок на основе возобновляемых источников энергии.

Иметь навыки: анализа системных свойств объектов электроэнергетических систем, формирования моделей планирования и управления режимом генерирующих установок на основе возобновляемых источников энергии, проведения расчетов для оценки ожидаемых режимов работы энергоустановок на основе возобновляемых источников энергии.

Основные разделы дисциплины: Системные статические и динамические свойства объектов электроэнергетической системы. Режимные свойства различных объектов электроэнергетической системы и основанные на них модели, предназначенные для использования в задачах управления и проектирования. Применение режимных моделей для решения задач управления режимами энергетических установок на основе возобновляемых источников энергии

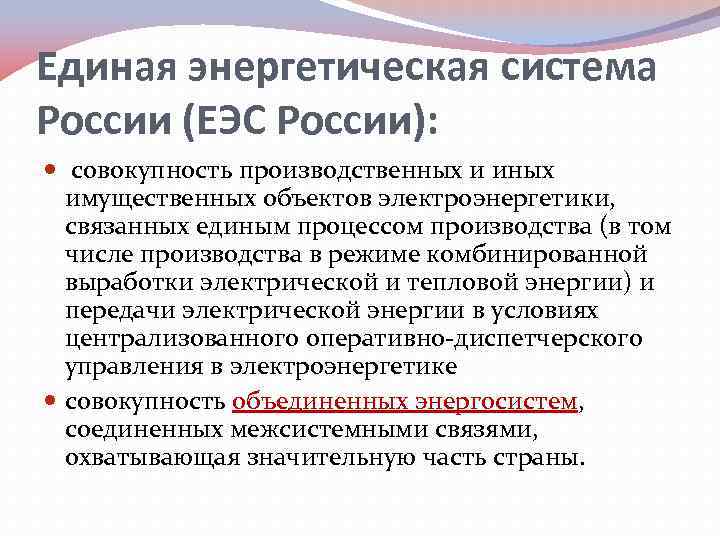

Единая энергетическая система России (ЕЭС России): совокупность производственных и иных имущественных объектов электроэнергетики, связанных единым процессом производства (в том числе производства в режиме комбинированной выработки электрической и тепловой энергии) и передачи электрической энергии в условиях централизованного оперативно-диспетчерского управления в электроэнергетике совокупность объединенных энергосистем, соединенных межсистемными связями, охватывающая значительную часть страны.

Энергетическая система (энергосистема) : совокупность электростанций, электрических и тепловых сетей, соединённых между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом.

В состав ЕЭС России входят : ОЭС Востока ОЭС Сибири ОЭС Урала ОЭС Средней Волги ОЭС Юга ОЭС Центра ОЭС Северо-Запада и 59 Филиалов — Региональных энергосистем.

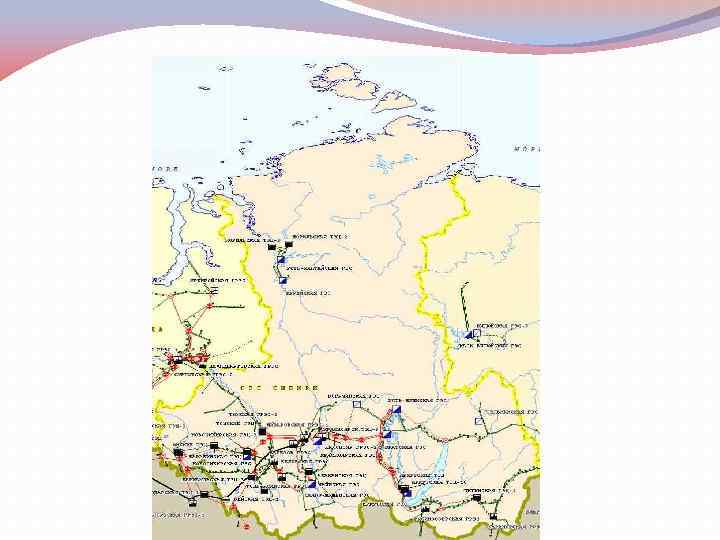

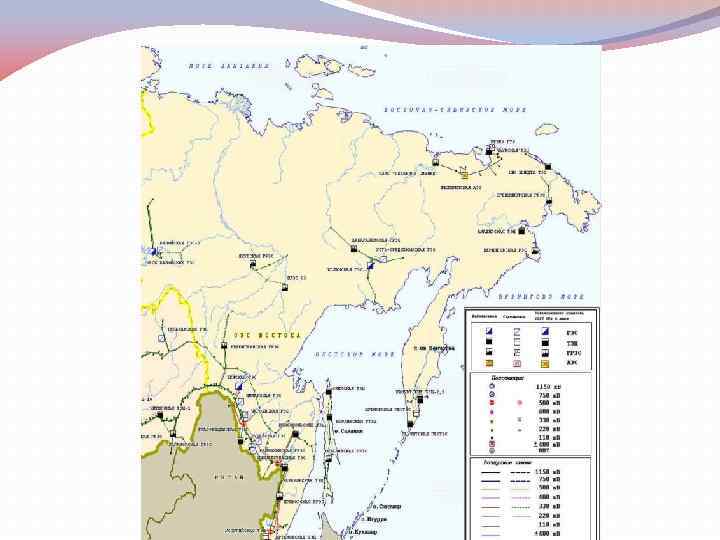

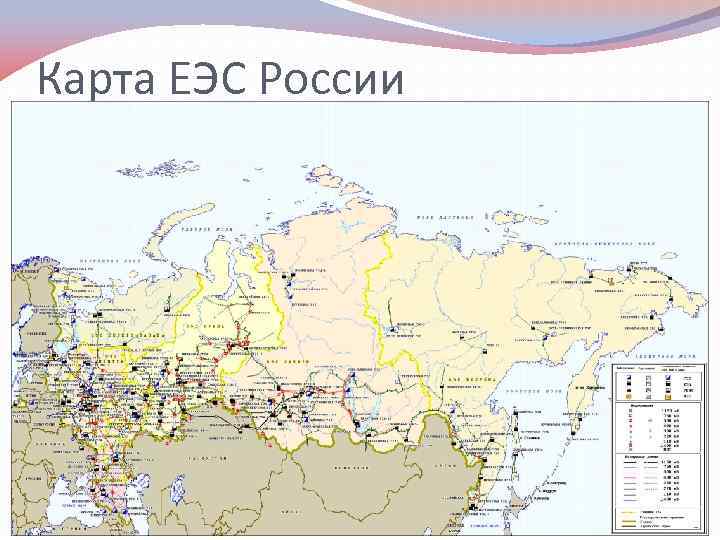

Карта ЕЭС России

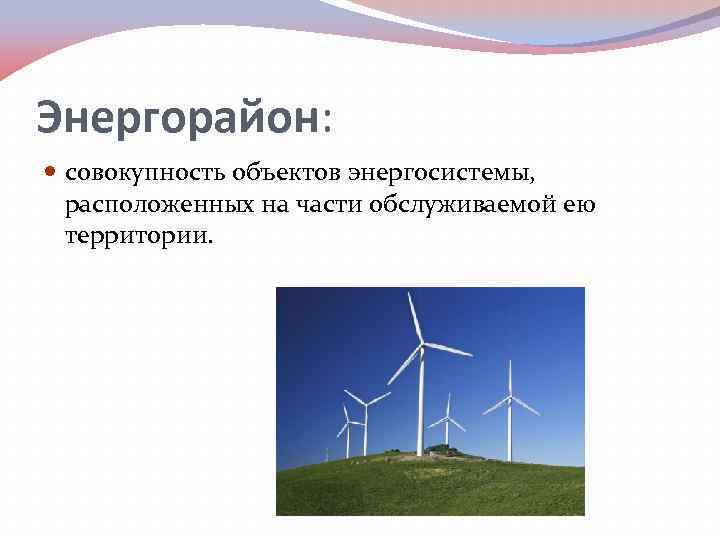

Энергорайон: совокупность объектов энергосистемы, расположенных на части обслуживаемой ею территории.

Диспетчерское управление: организация управления технологическими режимами и эксплуатационным состоянием объектов электроэнергетики или энергопринимающих установок потребителей электрической энергии с управляемой нагрузкой, при котором указанные технологические режимы или эксплутационное состояние указанных объектов или установок изменяются только по оперативной диспетчерской команде диспетчера соответствующего диспетчерского центра.

Оперативно-диспетчерское управление энергосистемой: комплекс мер по централизованному управлению технологическими режимами работы объектов электроэнергетики и энергопринимающих устройств потребителей электрической энергии, если эти объекты и устройства влияют на электроэнергетический режим работы энергетической системы и включены соответствующим субъектом оперативнодиспетчерского управления в электроэнергетике в перечень объектов, подлежащих такому управлению.

Диспетчерское ведение: организация управления технологическими режимами работы и эксплутационным состоянием объектов электроэнергетики или энергопринимающих установок потребителей электрической энергии с управляемой нагрузкой, при которой технологические режимы работы или эксплутационное состояние указанных объектов или установок изменяются только по согласованию с соответствующим диспетчерским центром.

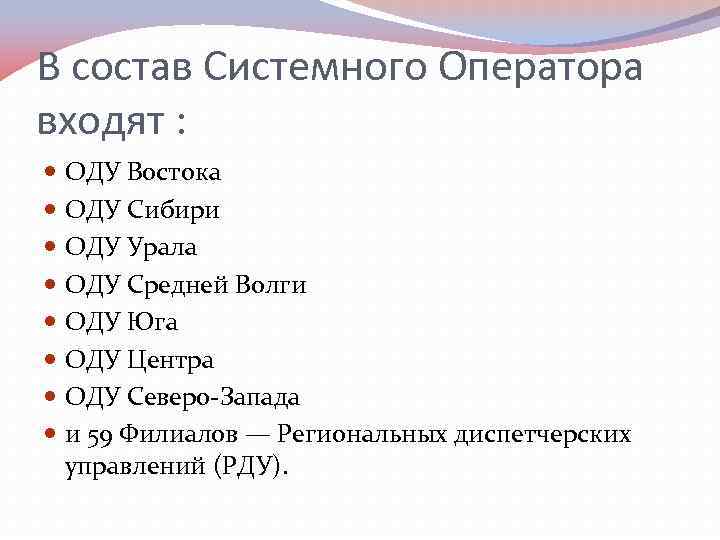

В состав Системного Оператора входят : ОДУ Востока ОДУ Сибири ОДУ Урала ОДУ Средней Волги ОДУ Юга ОДУ Центра ОДУ Северо-Запада и 59 Филиалов — Региональных диспетчерских управлений (РДУ).

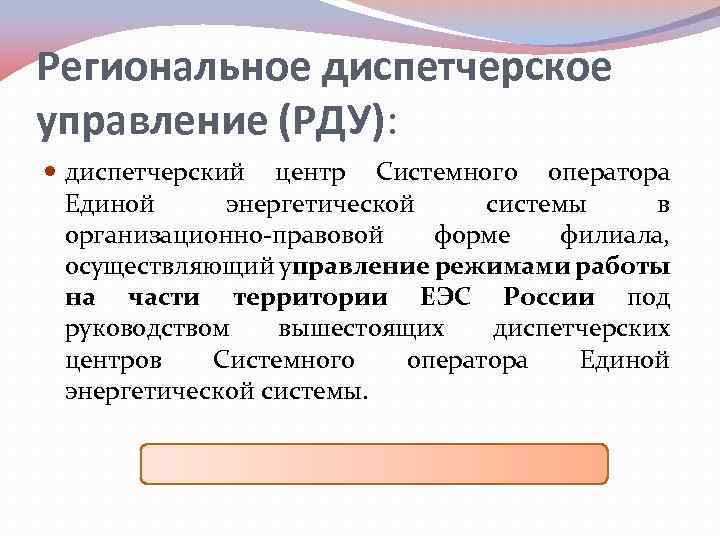

Региональное диспетчерское управление (РДУ): диспетчерский центр Системного оператора Единой энергетической системы в организационно-правовой форме филиала, осуществляющий управление режимами работы на части территории ЕЭС России под руководством вышестоящих диспетчерских центров Системного оператора Единой энергетической системы.

Режим: понятия и определения

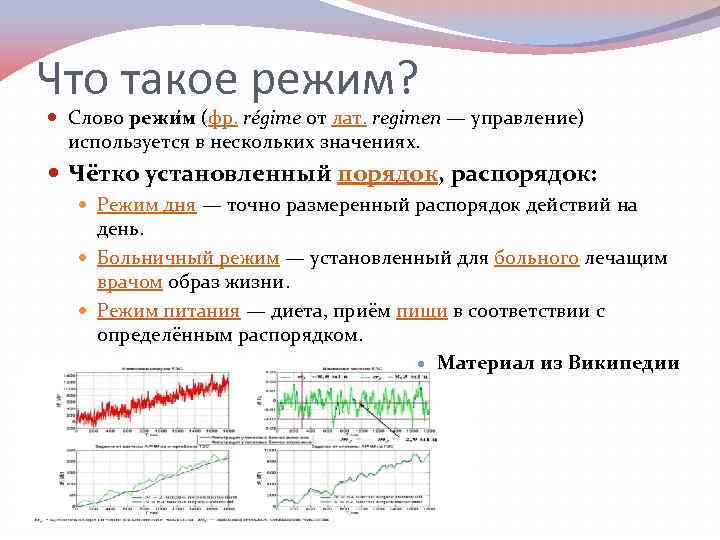

Что такое режим? Слово режи м (фр. régime от лат. regimen — управление) используется в нескольких значениях. Чётко установленный порядок, распорядок: Режим дня — точно размеренный распорядок действий на день. Больничный режим — установленный для больного лечащим врачом образ жизни. Режим питания — диета, приём пищи в соответствии с определённым распорядком. Материал из Википедии

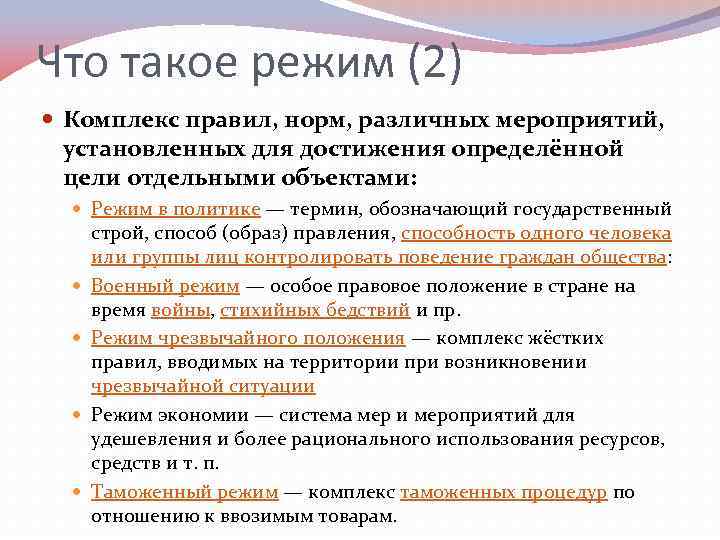

Что такое режим (2) Комплекс правил, норм, различных мероприятий, установленных для достижения определённой цели отдельными объектами: Режим в политике — термин, обозначающий государственный строй, способ (образ) правления, способность одного человека или группы лиц контролировать поведение граждан общества: Военный режим — особое правовое положение в стране на время войны, стихийных бедствий и пр. Режим чрезвычайного положения — комплекс жёстких правил, вводимых на территории при возникновении чрезвычайной ситуации Режим экономии — система мер и мероприятий для удешевления и более рационального использования ресурсов, средств и т. п. Таможенный режим — комплекс таможенных процедур по отношению к ввозимым товарам.

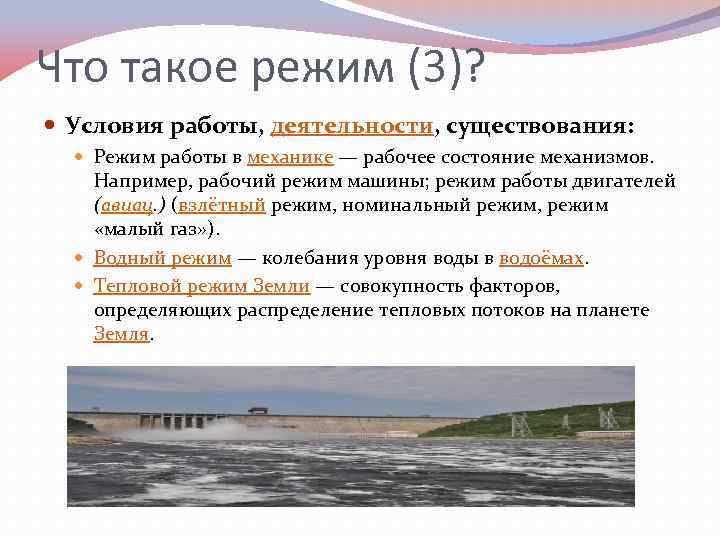

Что такое режим (3)? Условия работы, деятельности, существования: Режим работы в механике — рабочее состояние механизмов. Например, рабочий режим машины; режим работы двигателей (авиац. ) (взлётный режим, номинальный режим, режим «малый газ» ). Водный режим — колебания уровня воды в водоёмах. Тепловой режим Земли — совокупность факторов, определяющих распределение тепловых потоков на планете Земля.

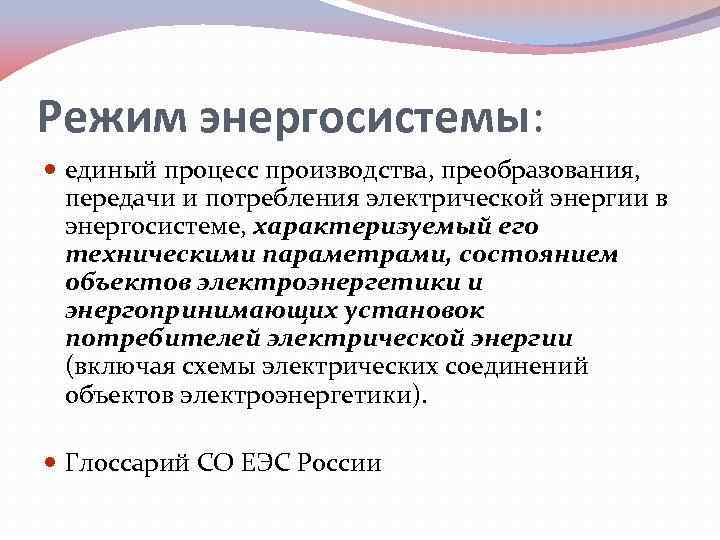

Режим энергосистемы: единый процесс производства, преобразования, передачи и потребления электрической энергии в энергосистеме, характеризуемый его техническими параметрами, состоянием объектов электроэнергетики и энергопринимающих установок потребителей электрической энергии (включая схемы электрических соединений объектов электроэнергетики). Глоссарий СО ЕЭС России

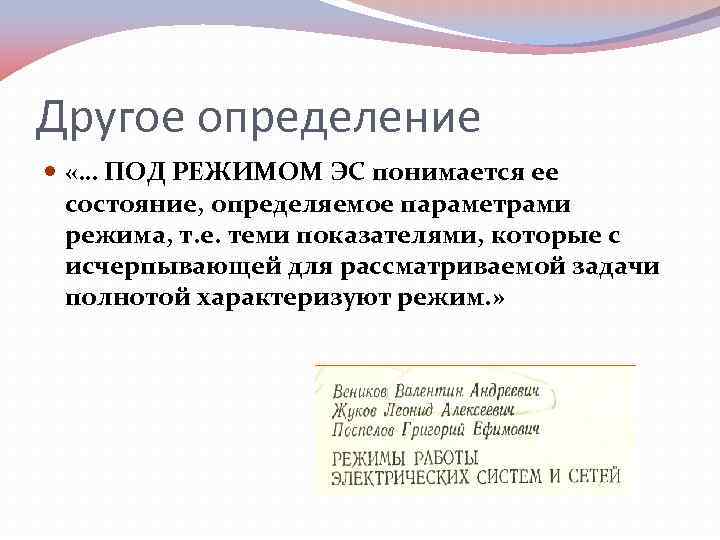

Другое определение «… ПОД РЕЖИМОМ ЭС понимается ее состояние, определяемое параметрами режима, т. е. теми показателями, которые с исчерпывающей для рассматриваемой задачи полнотой характеризуют режим. »

Параметры режима Качество электрической энергии - степень соответствия параметров электрической энергии их установленным значениям Мощность рабочая — располагаемая мощность электростанции, за вычетом оборудования выведенного в ремонт Мощность располагаемая — установленная мощность генерирующего агрегата (электростанции) за вычетом ограничений его мощности. Мощность установленная — наибольшая активная электрическая мощность, с которой электроустановка может длительно работать без перегрузки в соответствии с паспортом на оборудование.

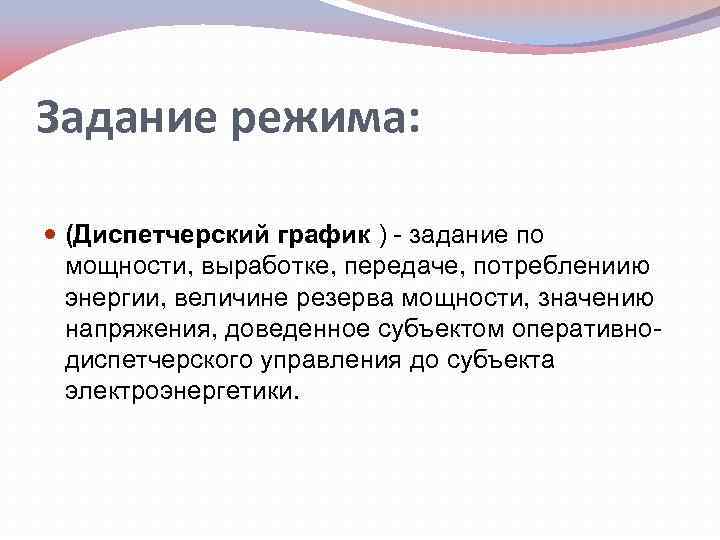

Задание режима: (Диспетчерский график ) - задание по мощности, выработке, передаче, потреблениию энергии, величине резерва мощности, значению напряжения, доведенное субъектом оперативнодиспетчерского управления до субъекта электроэнергетики.

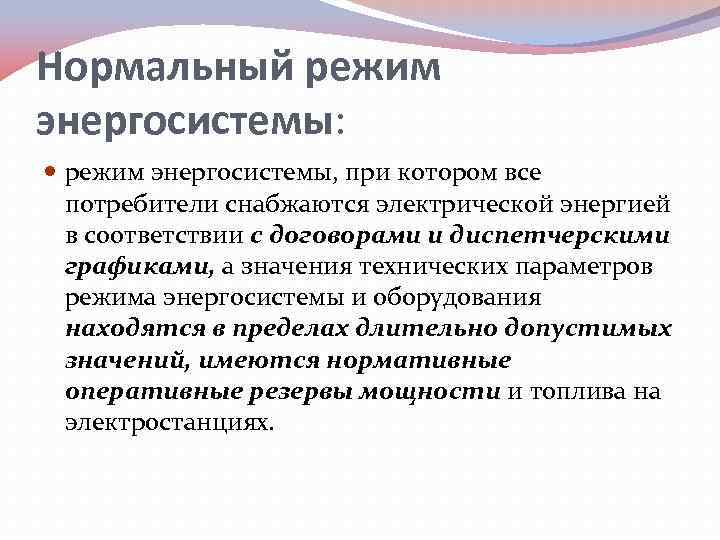

Нормальный режим энергосистемы: режим энергосистемы, при котором все потребители снабжаются электрической энергией в соответствии с договорами и диспетчерскими графиками, а значения технических параметров режима энергосистемы и оборудования находятся в пределах длительно допустимых значений, имеются нормативные оперативные резервы мощности и топлива на электростанциях.

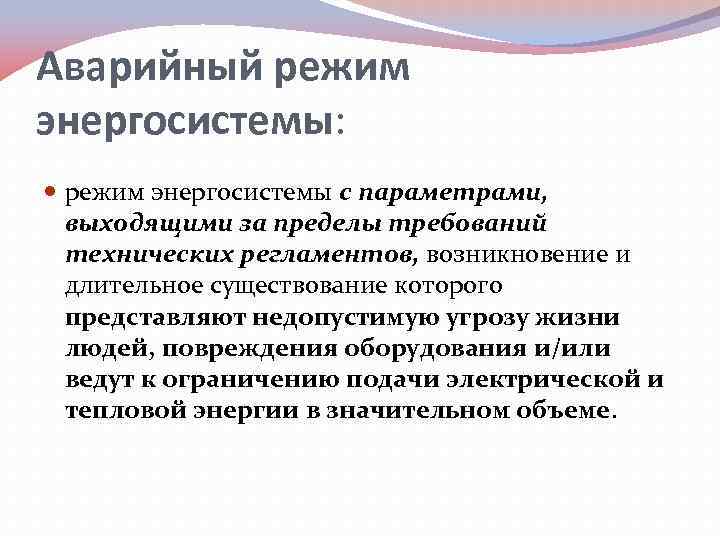

Аварийный режим энергосистемы: режим энергосистемы с параметрами, выходящими за пределы требований технических регламентов, возникновение и длительное существование которого представляют недопустимую угрозу жизни людей, повреждения оборудования и/или ведут к ограничению подачи электрической и тепловой энергии в значительном объеме.

Режим энергосистемы асинхронный (асинхронный режим энергосистемы) – переходный режим, характеризующийся несинхронным вращением части генераторов энергосистемы.

Пред- и послеаварийные режимы Предаварийный режим – переходный режим, параметры которого близки к границам зон допустимой работы и их изменение направлено в сторону границ. Послеаварийный режим – режим, в котором ЭЭС должна нормально работать длительное время, т. е. время, необходимое для устранения последствий произошедшей аварии

СРЕДСТВА УПРАВЛЕНИЯ И ЗАЩИТЫ (1) : Автоматика ликвидации асинхронного режима (АЛАР) - устройства противоаварийной автоматики, осуществляющие управляющее воздействие на скорость вращения роторов генераторов (ускорение или торможение) электростанций или действующие на деление энергосистемы на несинхронно работающие части Автоматика предотвращения нарушения устойчивости (АПНУ) энергосистемы - Комплекс средств противоаварийной автоматики, предназначенный для автоматического предотвращения нарушения устойчивости энергосистемы (района управления) при аварийных возмущениях и обеспечения в послеаварийных режимах нормативного запаса статической устойчивости Автоматика регулирования частоты и активной мощности - Система, обеспечивающая поддержание частоты в энергообъединениях и изолированных энергосистемах в нормальных режимах в заданных пределах, регулирование обменных мощностей энергообъединений и ограничение перетоков мощности по контролируемым связям энергообъединений и энергосистем

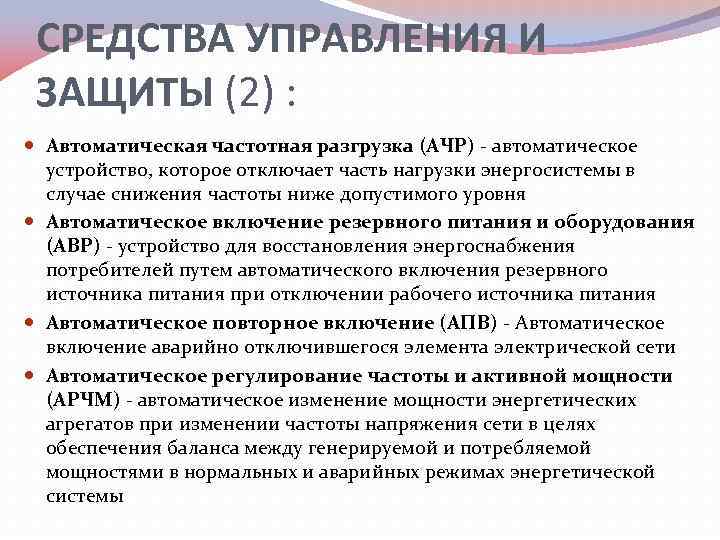

СРЕДСТВА УПРАВЛЕНИЯ И ЗАЩИТЫ (2) : Автоматическая частотная разгрузка (АЧР) - автоматическое устройство, которое отключает часть нагрузки энергосистемы в случае снижения частоты ниже допустимого уровня Автоматическое включение резервного питания и оборудования (АВР) - устройство для восстановления энергоснабжения потребителей путем автоматического включения резервного источника питания при отключении рабочего источника питания Автоматическое повторное включение (АПВ) - Автоматическое включение аварийно отключившегося элемента электрической сети Автоматическое регулирование частоты и активной мощности (АРЧМ) - автоматическое изменение мощности энергетических агрегатов при изменении частоты напряжения сети в целях обеспечения баланса между генерируемой и потребляемой мощностями в нормальных и аварийных режимах энергетической системы

Видимый режим работы электростанций
