Режим «Вывод файла из процессора в ОП» Процессор Задача 1 1: 29 1: 28 1: 27/2 1: 26 Задача 2 2: 33 2: 32/1 2: 30 Задача 3 3: 12 3: 11/П 3: 10/0 Монитор Системная шина 2: 2 4/ П Северный мост GMCH Шина графического интерфейса 2: 24/П Видеокарта ОП Шина памяти Файл А Канал Подтверждение прерывания МВВ Канал Запрос прерывания Канал По рт 3 По рт 0 Южный мост ICH ВЗУ 0 Порт 1 Порт 2 ВЗУ 1 Шина занята – красный Шина свободна – зеленый Команда вывода – светло-синий Команда ввода – желтый Файл в буферах – темно-синий Готовность ПУ - светло-зеленый Номер команды состоит из номера задачи, порядкового номера и режима обмена: а) номера порта - 3: 24/1 б)память - 3: 24/П в)монитор - 3: 24/V г) клавиатура - 3: 24/К д) принтер - 3: 24/P Установка сигналов «Запрос прерывания» и «Подтверждение прерывания» - фиолетовый

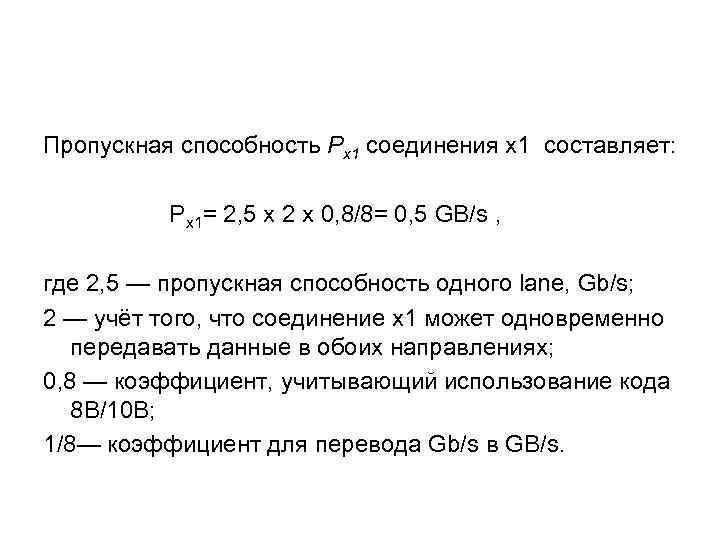

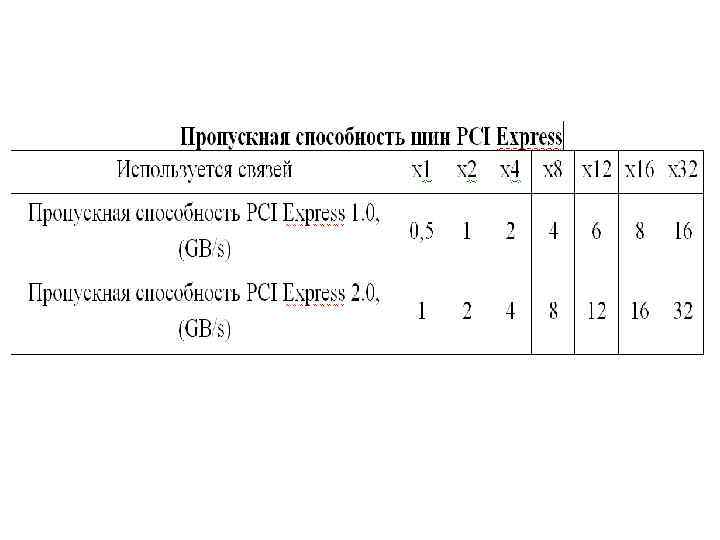

Пропускная способность Px 1 соединения х1 cоставляет: Px 1= 2, 5 x 2 x 0, 8/8= 0, 5 GB/s , где 2, 5 — пропускная способность одного lane, Gb/s; 2 — учёт того, что соединение x 1 может одновременно передавать данные в обоих направлениях; 0, 8 — коэффициент, учитывающий использование кода 8 B/10 B; 1/8— коэффициент для перевода Gb/s в GB/s.
