Резьбы и резьбовые изделия Резьбой называется поверхность,
Резьбы и резьбовые изделия

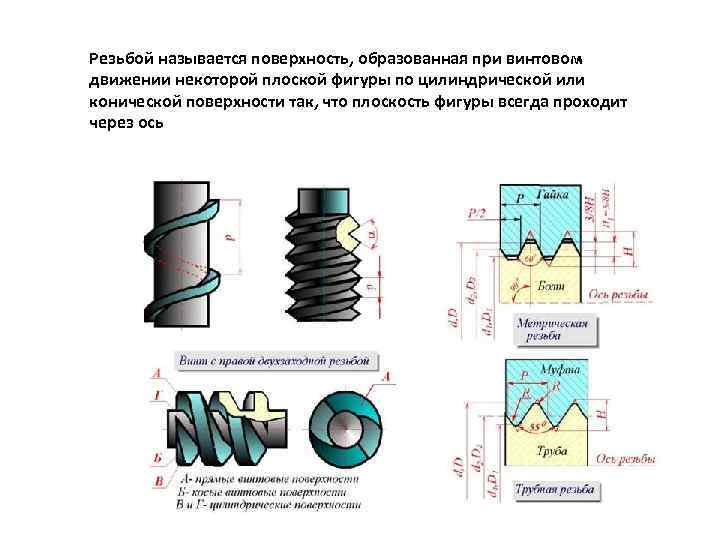

Резьбой называется поверхность, образованная при винтовом движении некоторой плоской фигуры по цилиндрической или конической поверхности так, что плоскость фигуры всегда проходит через ось

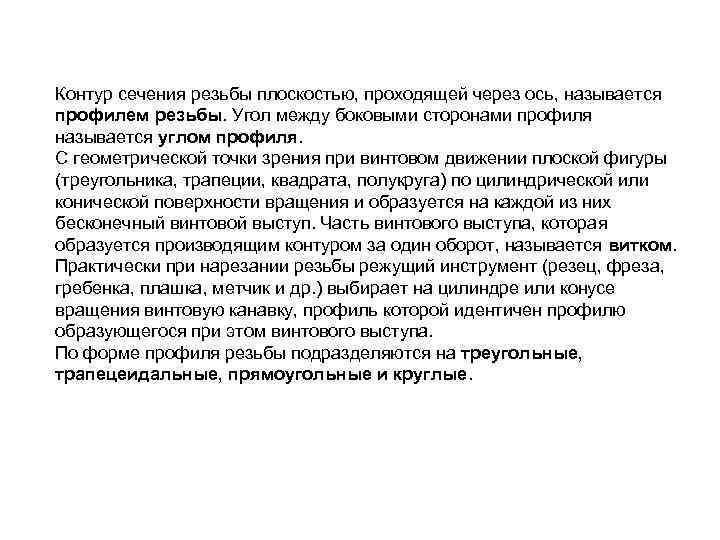

Контур сечения резьбы плоскостью, проходящей через ось, называется профилем резьбы. Угол между боковыми сторонами профиля называется углом профиля. C геометрической точки зрения при винтовом движении плоской фигуры (треугольника, трапеции, квадрата, полукруга) по цилиндрической или конической поверхности вращения и образуется на каждой из них бесконечный винтовой выступ. Часть винтового выступа, которая образуется производящим контуром за один оборот, называется витком. Практически при нарезании резьбы режущий инструмент (резец, фреза, гребенка, плашка, метчик и др. ) выбирает на цилиндре или конусе вращения винтовую канавку, профиль которой идентичен профилю образующегося при этом винтового выступа. По форме профиля резьбы подразделяются на треугольные, трапецеидальные, прямоугольные и круглые.

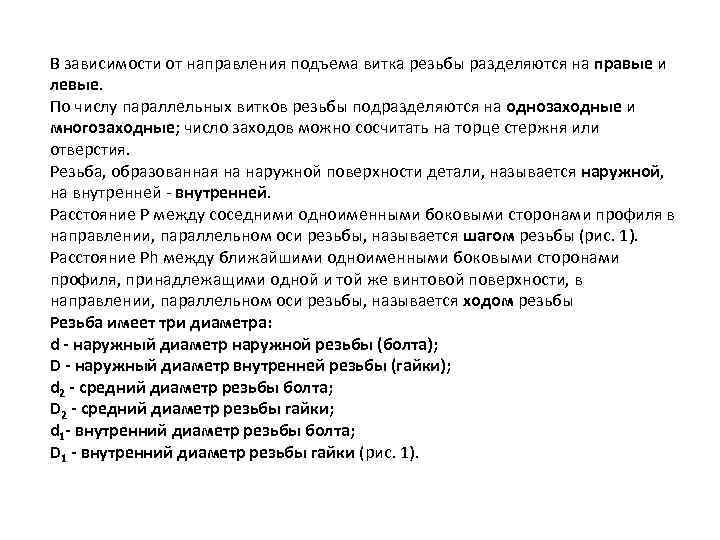

В зависимости от направления подъема витка резьбы разделяются на правые и левые. По числу параллельных витков резьбы подразделяются на однозаходные и многозаходные; число заходов можно сосчитать на торце стержня или отверстия. Резьба, образованная на наружной поверхности детали, называется наружной, на внутренней - внутренней. Расстояние Р между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы, называется шагом резьбы (рис. 1). Расстояние Рh между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы, называется ходом резьбы Резьба имеет три диаметра: d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d 2 - средний диаметр резьбы болта; D 2 - средний диаметр резьбы гайки; d 1 - внутренний диаметр резьбы болта; D 1 - внутренний диаметр резьбы гайки (рис. 1).

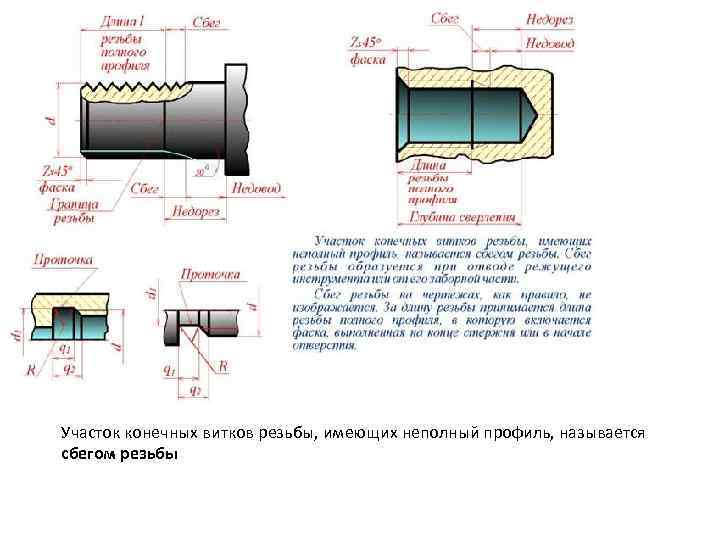

Участок конечных витков резьбы, имеющих неполный профиль, называется сбегом резьбы

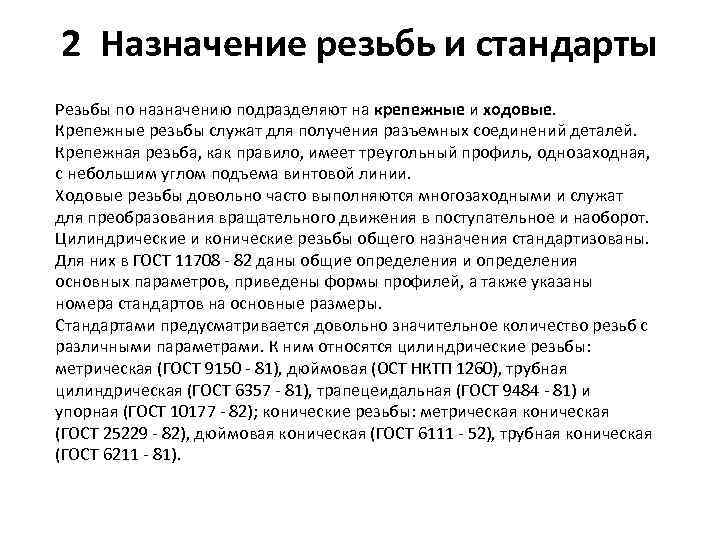

2 Назначение резьбь и стандарты Резьбы по назначению подразделяют на крепежные и ходовые. Крепежные резьбы служат для получения разъемных соединений деталей. Крепежная резьба, как правило, имеет треугольный профиль, однозаходная, с небольшим углом подъема винтовой линии. Ходовые резьбы довольно часто выполняются многозаходными и служат для преобразования вращательного движения в поступательное и наоборот. Цилиндрические и конические резьбы общего назначения стандартизованы. Для них в ГОСТ 11708 - 82 даны общие определения и определения основных параметров, приведены формы профилей, а также указаны номера стандартов на основные размеры. Стандартами предусматривается довольно значительное количество резьб с различными параметрами. К ним относятся цилиндрические резьбы: метрическая (ГОСТ 9150 - 81), дюймовая (ОСТ HКТП 1260), трубная цилиндрическая (ГОСТ 6357 - 81), трапецеидальная (ГОСТ 9484 - 81) и упорная (ГОСТ 10177 - 82); конические резьбы: метрическая коническая (ГОСТ 25229 - 82), дюймовая коническая (ГОСТ 6111 - 52), трубная коническая (ГОСТ 6211 - 81).

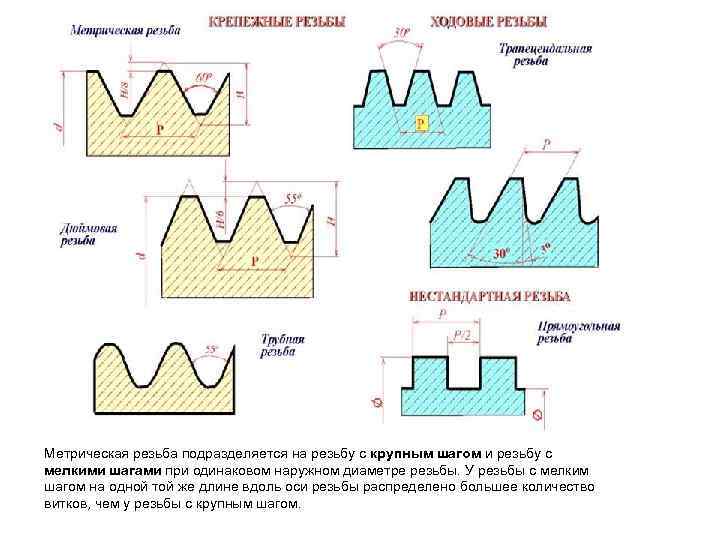

Метрическая резьба подразделяется на резьбу с крупным шагом и резьбу с мелкими шагами при одинаковом наружном диаметре резьбы. У резьбы с мелким шагом на одной той же длине вдоль оси резьбы распределено большее количество витков, чем у резьбы с крупным шагом.

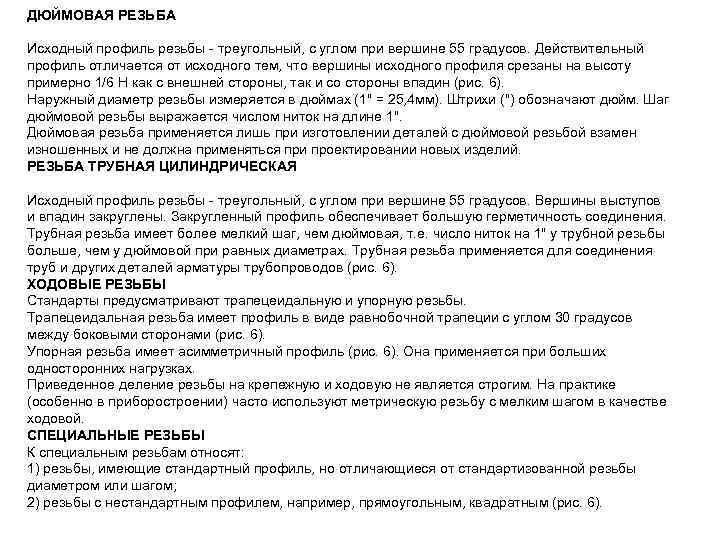

ДЮЙМОВАЯ РЕЗЬБА Исходный профиль резьбы - треугольный, с углом при вершине 55 градусов. Действительный профиль отличается от исходного тем, что вершины исходного профиля срезаны на высоту примерно 1/6 H как с внешней стороны, так и со стороны впадин (рис. 6). Наружный диаметр резьбы измеряется в дюймах (1" = 25, 4 мм). Штрихи (") обозначают дюйм. Шаг дюймовой резьбы выражается числом ниток на длине 1". Дюймовая резьба применяется лишь при изготовлении деталей с дюймовой резьбой взамен изношенных и не должна применяться при проектировании новых изделий. РЕЗЬБА ТРУБНАЯ ЦИЛИHДРИЧЕСКАЯ Исходный профиль резьбы - треугольный, с углом при вершине 55 градусов. Вершины выступов и впадин закруглены. Закругленный профиль обеспечивает большую герметичность соединения. Трубная резьба имеет более мелкий шаг, чем дюймовая, т. е. число ниток на 1" у трубной резьбы больше, чем у дюймовой при равных диаметрах. Трубная резьба применяется для соединения труб и других деталей арматуры трубопроводов (рис. 6). ХОДОВЫЕ РЕЗЬБЫ Стандарты предусматривают трапецеидальную и упорную резьбы. Трапецеидальная резьба имеет профиль в виде равнобочной трапеции с углом 30 градусов между боковыми сторонами (рис. 6). Упорная резьба имеет асимметричный профиль (рис. 6). Она применяется при больших односторонних нагрузках. Приведенное деление резьбы на крепежную и ходовую не является строгим. На практике (особенно в приборостроении) часто используют метрическую резьбу с мелким шагом в качестве ходовой. СПЕЦИАЛЬНЫЕ РЕЗЬБЫ К специальным резьбам относят: 1) резьбы, имеющие стандартный профиль, но отличающиеся от стандартизованной резьбы диаметром или шагом; 2) резьбы с нестандартным профилем, например, прямоугольным, квадратным (рис. 6).

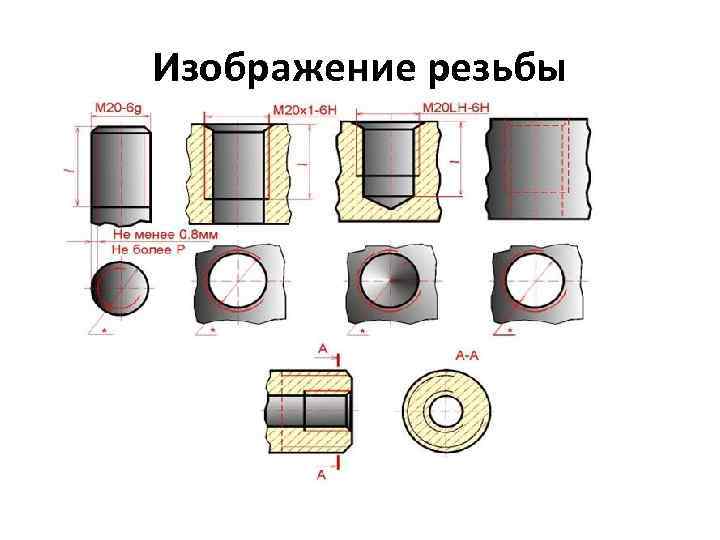

Изображение резьбы
Фитинги: угольники, тройники, муфты прямые и переходные и т. п. , являются соединительными резьбовыми частями для водо- и газопроводных труб

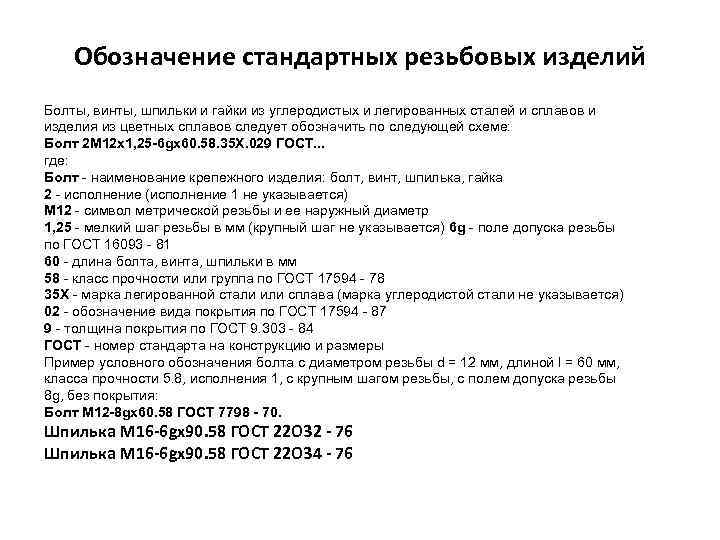

Обозначение стандартных резьбовых изделий Болты, винты, шпильки и гайки из углеродистых и легированных сталей и сплавов и изделия из цветных сплавов следует обозначить по следующей схеме: Болт 2 М 12 х1, 25 -6 gх60. 58. 35 X. 029 ГОСТ. . . где: Болт - наименование крепежного изделия: болт, винт, шпилька, гайка 2 - исполнение (исполнение 1 не указывается) М 12 - символ метрической резьбы и ее наружный диаметр 1, 25 - мелкий шаг резьбы в мм (крупный шаг не указывается) 6 g - поле допуска резьбы по ГОСТ 16093 - 81 60 - длина болта, винта, шпильки в мм 58 - класс прочности или группа по ГОСТ 17594 - 78 35 X - марка легированной стали или сплава (марка углеродистой стали не указывается) 02 - обозначение вида покрытия по ГОСТ 17594 - 87 9 - толщина покрытия по ГОСТ 9. 303 - 84 ГОСТ - номер стандарта на конструкцию и размеры Пример условного обозначения болта с диаметром резьбы d = 12 мм, длиной l = 60 мм, класса прочности 5. 8, исполнения 1, с крупным шагом резьбы, с полем допуска резьбы 8 g, без покрытия: Болт М 12 -8 gх60. 58 ГОСТ 7798 - 70. Шпилька M 16 -6 gх90. 58 ГОСТ 22 О 32 - 76 Шпилька M 16 -6 gх90. 58 ГОСТ 22 О 34 - 76
Гайка 2 M 12 х1, 25 -6 H. 12. 40 X. 016 ГОСТ 5915 – 70 Пример условного обозначения винта класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6 g, длиной l = 50 мм, класса прочности 4. 8, без покрытия: - c цилиндрической головкой : Винт А. M 8 -6 gх50. 48 ГОСТ 1491 - 80; - c полукруглой головкой: Винт A. M 8 -6 gх50. 48 ГОСТ 17473 - 80; - c полупотайной головкой: Винт А. M 8 -6 gх50. 48 ГОСТ 17474 - 80; - с потайной головкой Винт: A. M 8 -6 gх50. 48 ГОСТ 17475 - 80. Примеры условных обозначений труб с условным проходом 25 мм: а) трубы черной немерной длины, без резьбы - Труба 25 х3, 2 ГОСТ 3262 - 75; б) то же с цилиндрической резьбой - Труба Р-25 х3, 2 ГОСТ 3262 - 75; в) трубы с цинковым покрытием, немерной длины, с цилиндрической резьбой - Труба Ц-Р-25 х3, 2 ГОСТ 3262 - 75. Примеры условных обозначений контргаек с Dy = 40 мм: а) без покрытия - Контргайка 40 ГОСТ 8961 - 75; б) с цинковым покрытием - Контргайка Ц-40 ГОСТ 3961 - 75.
