Ресинхронизирующая терапия при сердечной недостаточности Программирование устройств и наблюдение Ресинхронизирующая терапия при сердечной недостаточности Программирование устройств и наблюдение

In. Sync Model 8040 In. Sync Model 8040

In. Sync Model 8040 • Двойной желудочковый выход – Общее программирование амплитуды и длительности In. Sync Model 8040 • Двойной желудочковый выход – Общее программирование амплитуды и длительности импульса – Общее измерение чувствительности и импеданса электрода + - V 1 V 2 Ring Tip V 1 - V 2 + Желудочек

Бивентрикулярный сенсинг In. Sync Model 8040 При Полной блокаде ЛНПГ – потенциал ЛЖ отстаёт Бивентрикулярный сенсинг In. Sync Model 8040 При Полной блокаде ЛНПГ – потенциал ЛЖ отстаёт на 80 -150 мс от ПЖ Поверх. ЭКГ VEGM RV LV

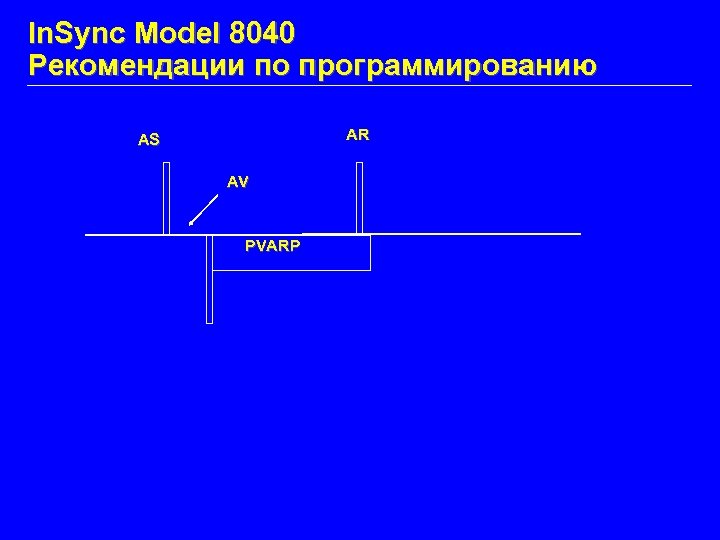

In. Sync Model 8040 Рекомендации по программированию AR AS AV PVARP In. Sync Model 8040 Рекомендации по программированию AR AS AV PVARP

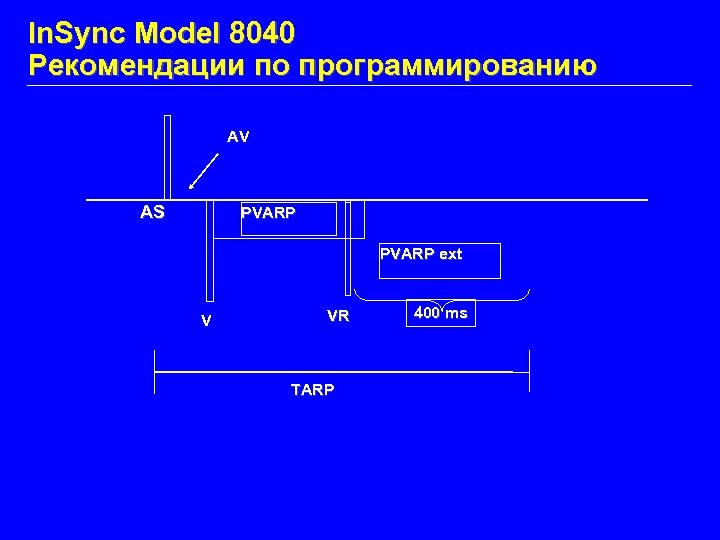

In. Sync Model 8040 Рекомендации по программированию AV AS PVARP ext V VR TARP In. Sync Model 8040 Рекомендации по программированию AV AS PVARP ext V VR TARP 400 ms

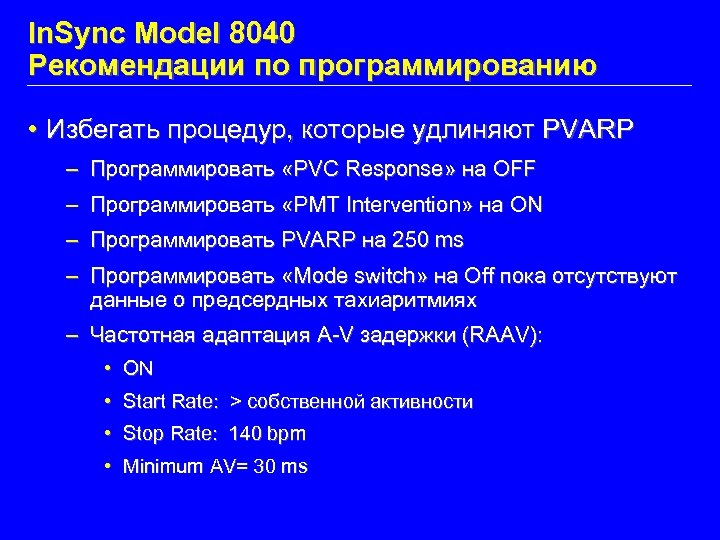

In. Sync Model 8040 Рекомендации по программированию • Избегать процедур, которые удлиняют PVARP – In. Sync Model 8040 Рекомендации по программированию • Избегать процедур, которые удлиняют PVARP – Программировать «PVC Response» на OFF – Программировать «PMT Intervention» на ON – Программировать PVARP на 250 ms – Программировать «Mode switch» на Off пока отсутствуют данные о предсердных тахиаритмиях – Частотная адаптация A-V задержки (RAAV): • ON • Start Rate: > собственной активности • Stop Rate: 140 bpm • Minimum AV= 30 ms

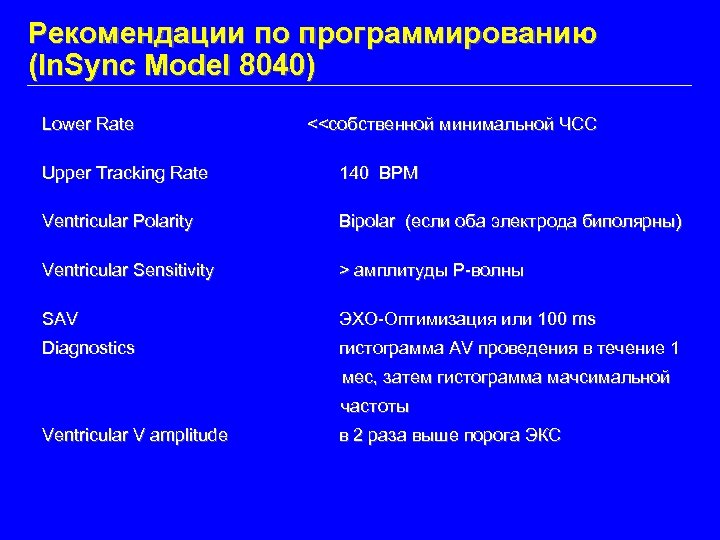

Рекомендации по программированию (In. Sync Model 8040) Lower Rate <<собственной минимальной ЧСС Upper Tracking Рекомендации по программированию (In. Sync Model 8040) Lower Rate <<собственной минимальной ЧСС Upper Tracking Rate 140 BPM Ventricular Polarity Bipolar (если оба электрода биполярны) Ventricular Sensitivity > амплитуды P-волны SAV Diagnostics ЭХО-Оптимизация или 100 ms гистограмма AV проведения в течение 1 мес, затем гистограмма мачсимальной частоты Ventricular V amplitude в 2 раза выше порога ЭКС

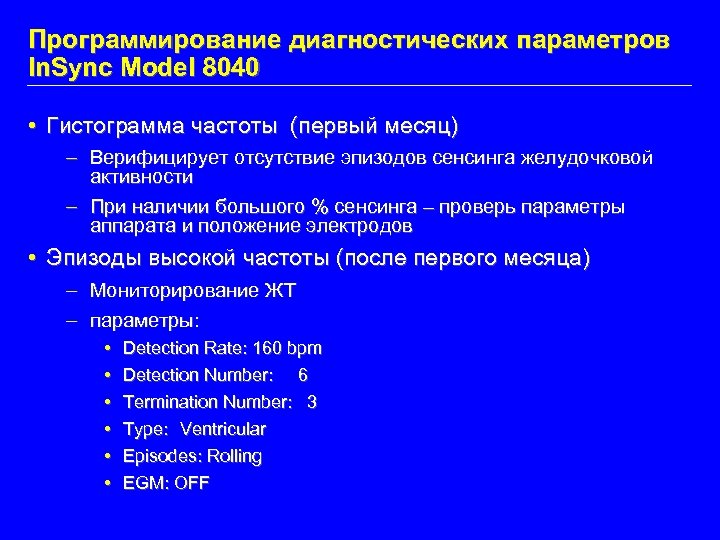

Программирование диагностических параметров In. Sync Model 8040 • Гистограмма частоты (первый месяц) – Верифицирует Программирование диагностических параметров In. Sync Model 8040 • Гистограмма частоты (первый месяц) – Верифицирует отсутствие эпизодов сенсинга желудочковой активности – При наличии большого % сенсинга – проверь параметры аппарата и положение электродов • Эпизоды высокой частоты (после первого месяца) – Мониторирование ЖТ – параметры: • • • Detection Rate: 160 bpm Detection Number: 6 Termination Number: 3 Type: Ventricular Episodes: Rolling EGM: OFF

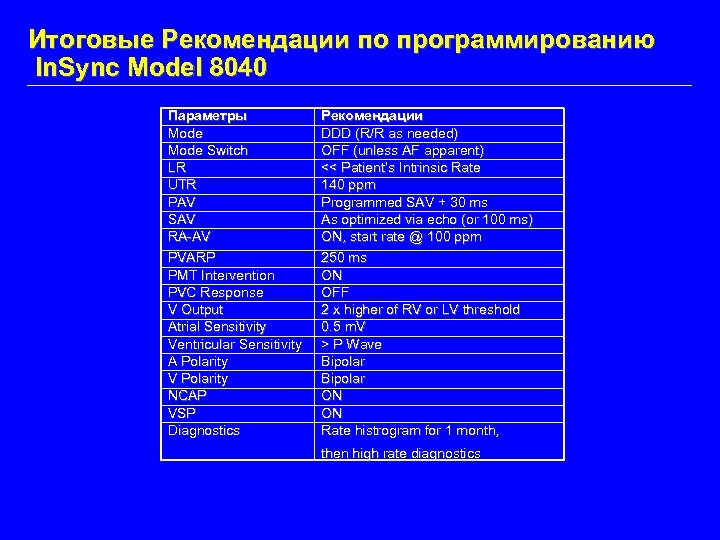

Итоговые Рекомендации по программированию In. Sync Model 8040 Параметры Mode Switch LR UTR PAV Итоговые Рекомендации по программированию In. Sync Model 8040 Параметры Mode Switch LR UTR PAV SAV RA-AV PVARP PMT Intervention PVC Response V Output Atrial Sensitivity Ventricular Sensitivity A Polarity V Polarity NCAP VSP Diagnostics Рекомендации DDD (R/R as needed) OFF (unless AF apparent) << Patient’s Intrinsic Rate 140 ppm Programmed SAV + 30 ms As optimized via echo (or 100 ms) ON, start rate @ 100 ppm 250 ms ON OFF 2 x higher of RV or LV threshold 0. 5 m. V > P Wave Bipolar ON ON Rate histrogram for 1 month, then high rate diagnostics

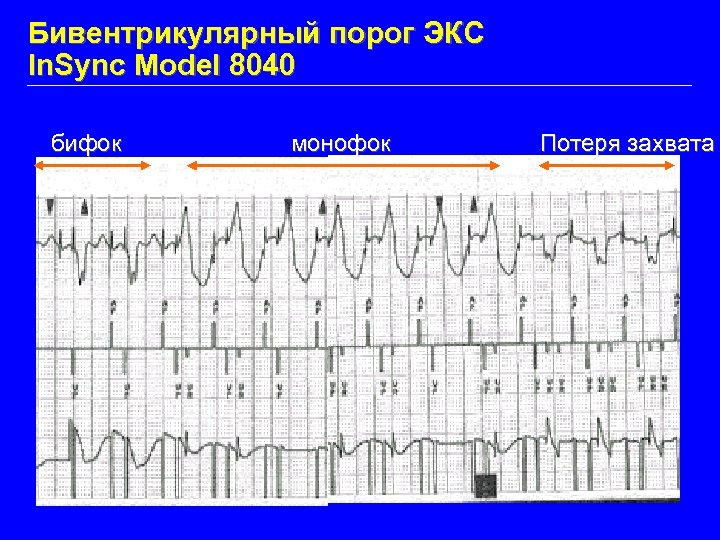

Бивентрикулярный порог ЭКС In. Sync Model 8040 бифок монофок Потеря захвата Бивентрикулярный порог ЭКС In. Sync Model 8040 бифок монофок Потеря захвата

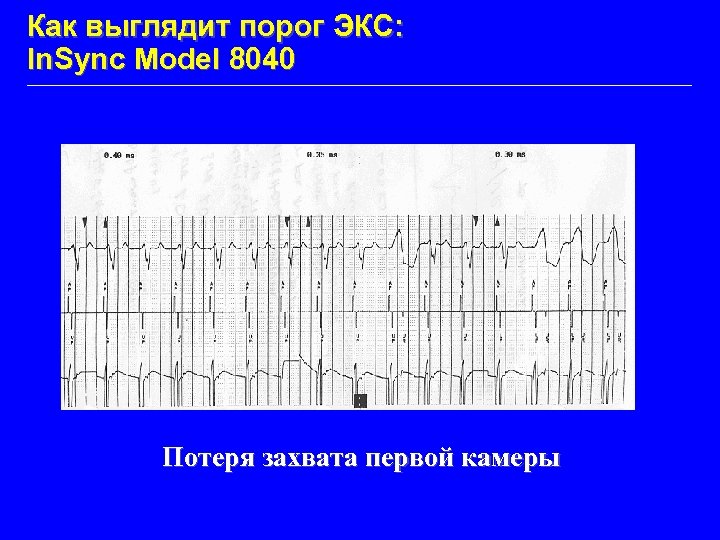

Как выглядит порог ЭКС: In. Sync Model 8040 Потеря захвата первой камеры Как выглядит порог ЭКС: In. Sync Model 8040 Потеря захвата первой камеры

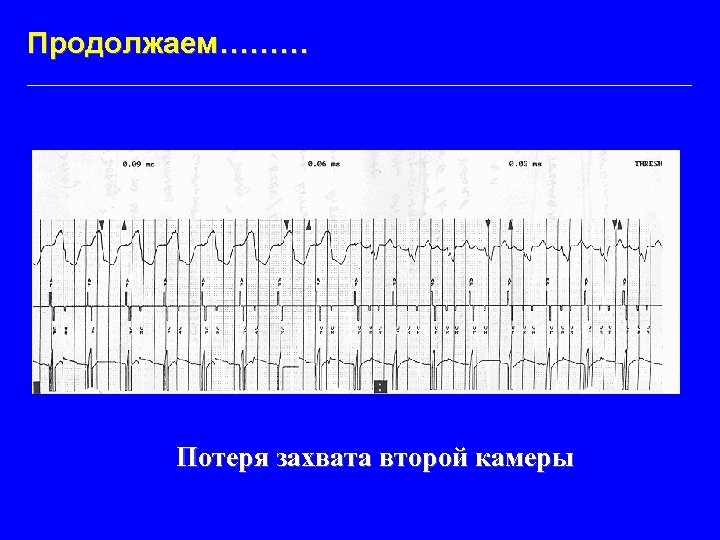

Продолжаем……… Потеря захвата второй камеры Продолжаем……… Потеря захвата второй камеры

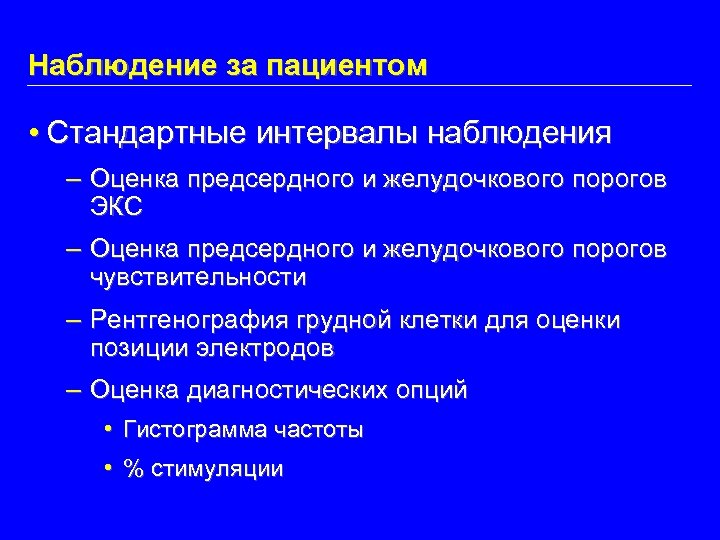

Наблюдение за пациентом • Стандартные интервалы наблюдения – Оценка предсердного и желудочкового порогов ЭКС Наблюдение за пациентом • Стандартные интервалы наблюдения – Оценка предсердного и желудочкового порогов ЭКС – Оценка предсердного и желудочкового порогов чувствительности – Рентгенография грудной клетки для оценки позиции электродов – Оценка диагностических опций • Гистограмма частоты • % стимуляции

Оптимизация AV-задержки на основе Допплер-ЭХОКГ Оптимизация АВ-задержки – Снижает митральную регургитацию – Повышает время Оптимизация AV-задержки на основе Допплер-ЭХОКГ Оптимизация АВ-задержки – Снижает митральную регургитацию – Повышает время диаст. наполнения 1, 2, 3 1. 2. 3. Porciani et al. Eur Heart J Suppl 2000; 2: J 23 -J 30 Nishimura et al. J Am Coll Cardiol. 1995; 25: 281. Walker et al. Europace 2000; I(suppl D): abstract 212/5 Click to Start/Stop

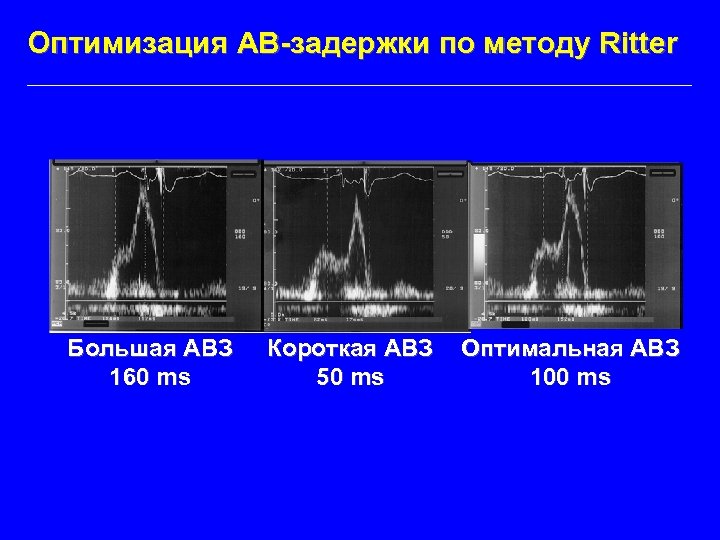

Оптимизация АВ-задержки по методу Ritter Большая АВЗ 160 ms Короткая АВЗ 50 ms Оптимальная Оптимизация АВ-задержки по методу Ritter Большая АВЗ 160 ms Короткая АВЗ 50 ms Оптимальная АВЗ 100 ms

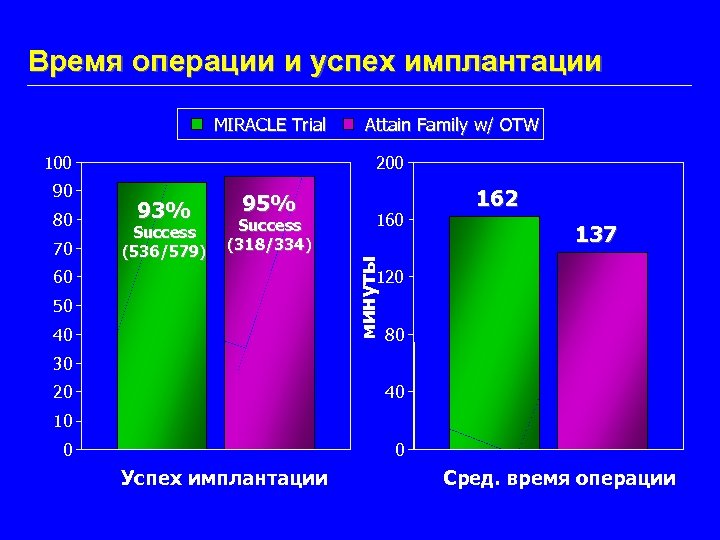

Время операции и успех имплантации MIRACLE Trial 200 80 70 93% Success (536/579) 95% Время операции и успех имплантации MIRACLE Trial 200 80 70 93% Success (536/579) 95% Success (318/334) 60 160 минуты 100 90 Attain Family w/ OTW 162 137 120 50 40 80 30 40 20 10 0 0 Успех имплантации Сред. время операции

% успешной операции Успех имплантации после CS канюляции 100 95 95 % 97% 90 % успешной операции Успех имплантации после CS канюляции 100 95 95 % 97% 90 85 80 MIRACLE Attain Family With Attain OTW

In. Sync® ICD Model 7272 In. Sync® ICD Model 7272

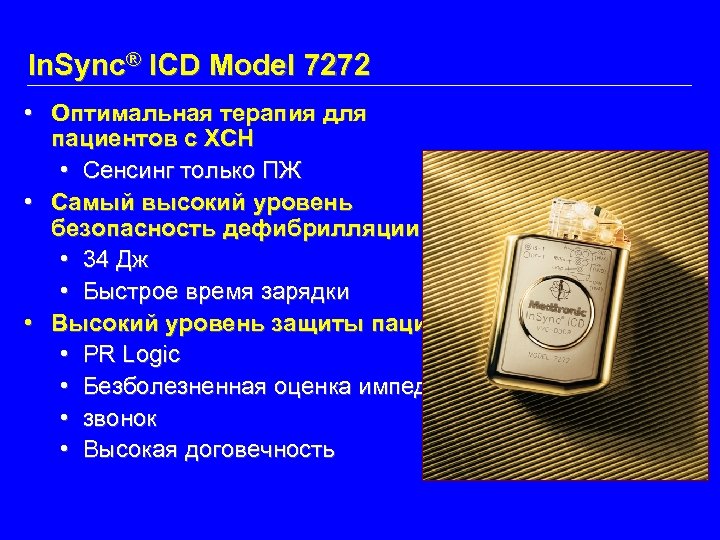

In. Sync® ICD Model 7272 • Оптимальная терапия для пациентов с ХСН • Сенсинг In. Sync® ICD Model 7272 • Оптимальная терапия для пациентов с ХСН • Сенсинг только ПЖ • Самый высокий уровень безопасность дефибрилляции • 34 Дж • Быстрое время зарядки • Высокий уровень защиты пациента • PR Logic • Безболезненная оценка импеданса • звонок • Высокая договечность

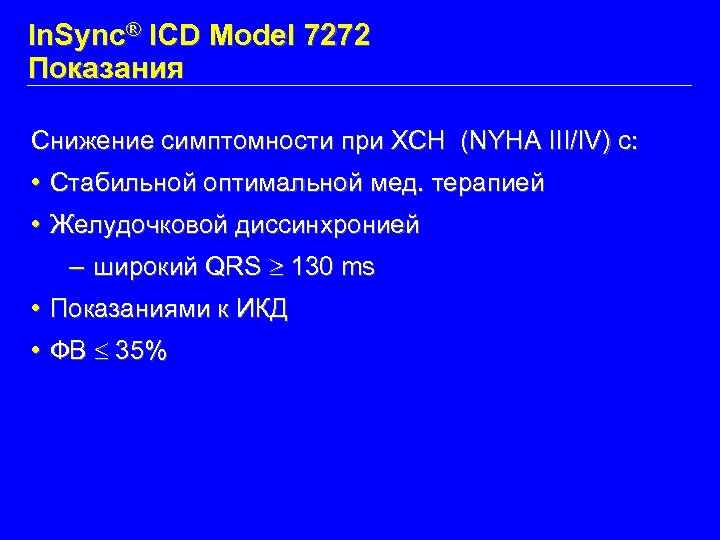

In. Sync® ICD Model 7272 Показания Снижение симптомности при ХСН (NYHA III/IV) с: • In. Sync® ICD Model 7272 Показания Снижение симптомности при ХСН (NYHA III/IV) с: • Стабильной оптимальной мед. терапией • Желудочковой диссинхронией – широкий QRS 130 ms • Показаниями к ИКД • ФВ 35%

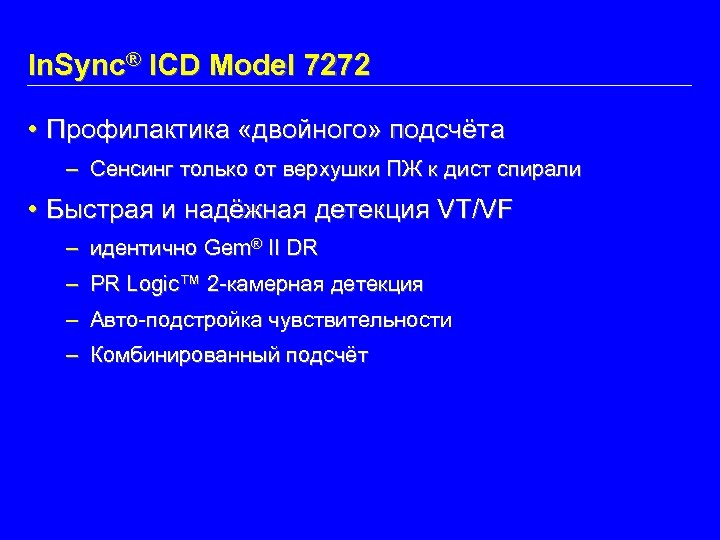

In. Sync® ICD Model 7272 • Профилактика «двойного» подсчёта – Сенсинг только от верхушки In. Sync® ICD Model 7272 • Профилактика «двойного» подсчёта – Сенсинг только от верхушки ПЖ к дист спирали • Быстрая и надёжная детекция VT/VF – идентично Gem® II DR – PR Logic™ 2 -камерная детекция – Авто-подстройка чувствительности – Комбинированный подсчёт

In. Sync® ICD Model 7272 Физические характеристики объём вес размеры 66 см³ 117 г In. Sync® ICD Model 7272 Физические характеристики объём вес размеры 66 см³ 117 г Доставляемая энергия 87 x 57 x 16 мм 34 J (50% tilt) 6. 8 лет Срок службы 100% предсердный сенсинг, 75 в мин, 400 ohm Ежеквартальные шоки

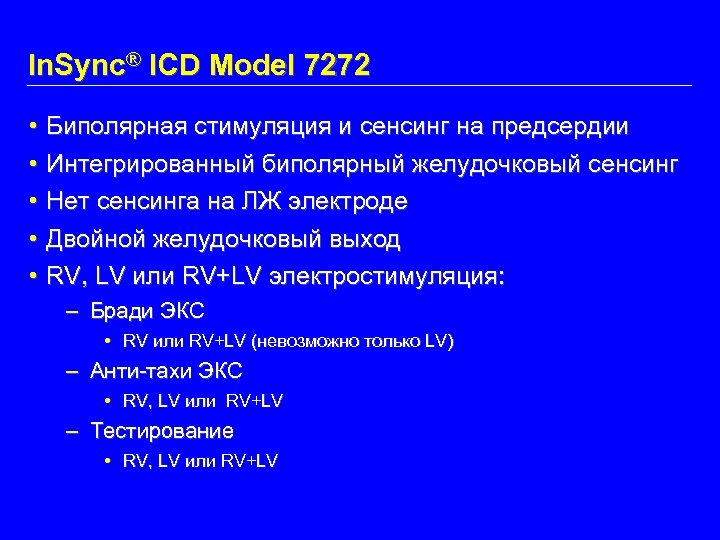

In. Sync® ICD Model 7272 • • • Биполярная стимуляция и сенсинг на предсердии In. Sync® ICD Model 7272 • • • Биполярная стимуляция и сенсинг на предсердии Интегрированный биполярный желудочковый сенсинг Нет сенсинга на ЛЖ электроде Двойной желудочковый выход RV, LV или RV+LV электростимуляция: – Бради ЭКС • RV или RV+LV (невозможно только LV) – Анти-тахи ЭКС • RV, LV или RV+LV – Тестирование • RV, LV или RV+LV

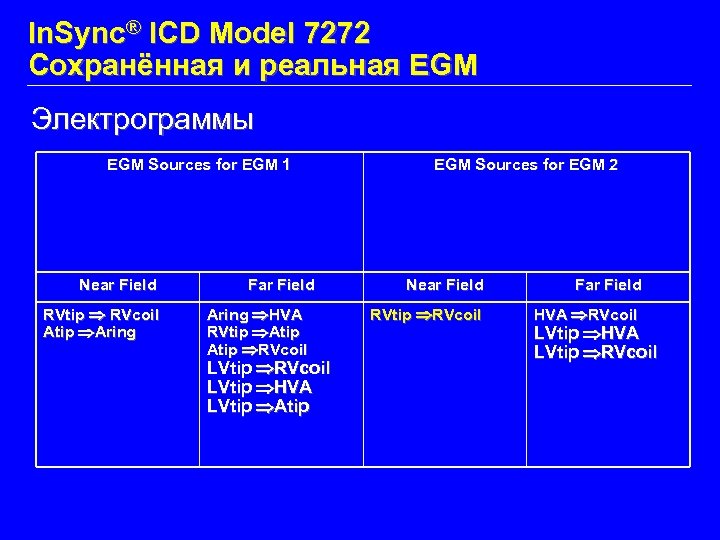

In. Sync® ICD Model 7272 Сохранённая и реальная EGM Электрограммы EGM Sources for EGM In. Sync® ICD Model 7272 Сохранённая и реальная EGM Электрограммы EGM Sources for EGM 1 Near Field RVtip RVcoil Atip Aring Far Field Aring HVA RVtip Atip RVcoil LVtip HVA LVtip Atip EGM Sources for EGM 2 Near Field Far Field RVtip RVcoil HVA RVcoil LVtip HVA LVtip RVcoil

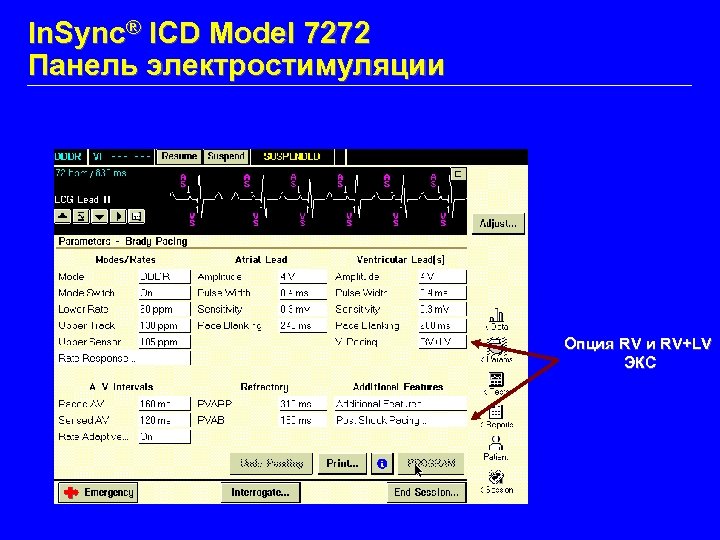

In. Sync® ICD Model 7272 Панель электростимуляции Опция RV и RV+LV ЭКС In. Sync® ICD Model 7272 Панель электростимуляции Опция RV и RV+LV ЭКС

Операционное тестирование In. Sync ® ICD Model 7272 Операционное тестирование In. Sync ® ICD Model 7272

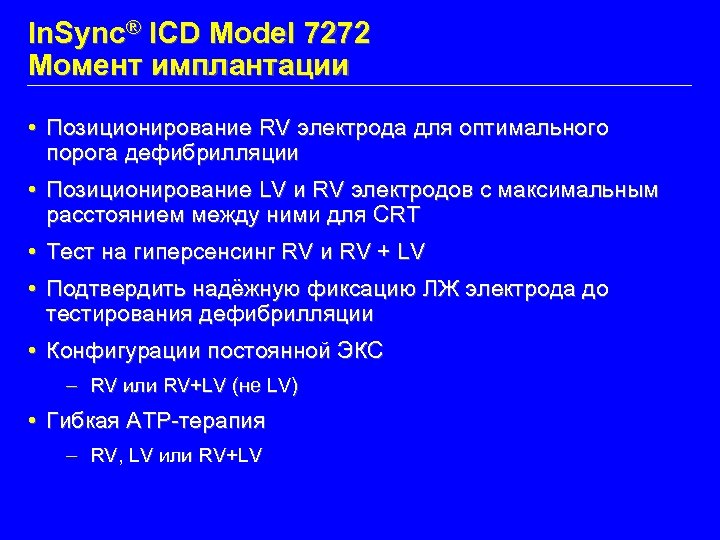

In. Sync® ICD Model 7272 Момент имплантации • Позиционирование RV электрода для оптимального порога In. Sync® ICD Model 7272 Момент имплантации • Позиционирование RV электрода для оптимального порога дефибрилляции • Позиционирование LV и RV электродов с максимальным расстоянием между ними для CRT • Teст на гиперсенсинг RV и RV + LV • Подтвердить надёжную фиксацию ЛЖ электрода до тестирования дефибрилляции • Конфигурации постоянной ЭКС – RV или RV+LV (не LV) • Гибкая ATP-терапия – RV, LV или RV+LV

In. Sync® ICD Model 7272 Момент имплантации • Электроды левого сердца – Attain OTW In. Sync® ICD Model 7272 Момент имплантации • Электроды левого сердца – Attain OTW Model 4193, Attain LV Model 2187 и Attain CS Model 2188 • Правый желудочек – Sprint 6932, 6943, 6944, or 6947 – истинный биполярный – Sprint 6942 and 6945 – интегрированный биполярный *In the In. Sync ICD, the ring in a true bipolar RV lead is NOT active.

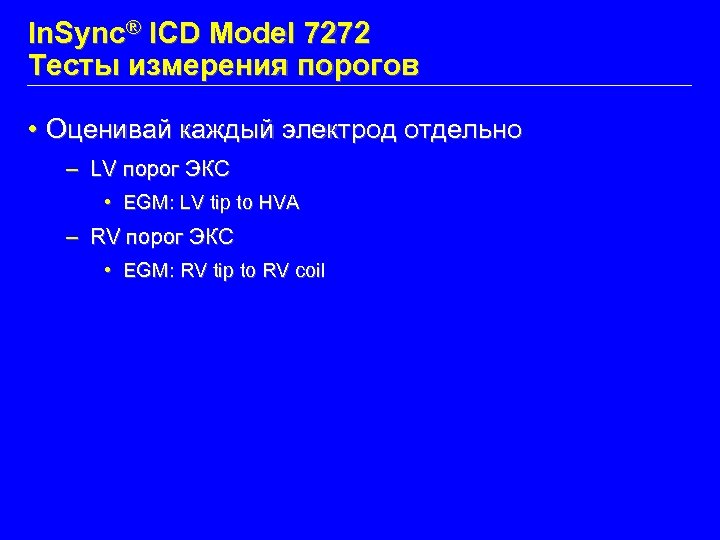

In. Sync® ICD Model 7272 Тесты измерения порогов • Оценивай каждый электрод отдельно – In. Sync® ICD Model 7272 Тесты измерения порогов • Оценивай каждый электрод отдельно – LV порог ЭКС • EGM: LV tip to HVA – RV порог ЭКС • EGM: RV tip to RV coil

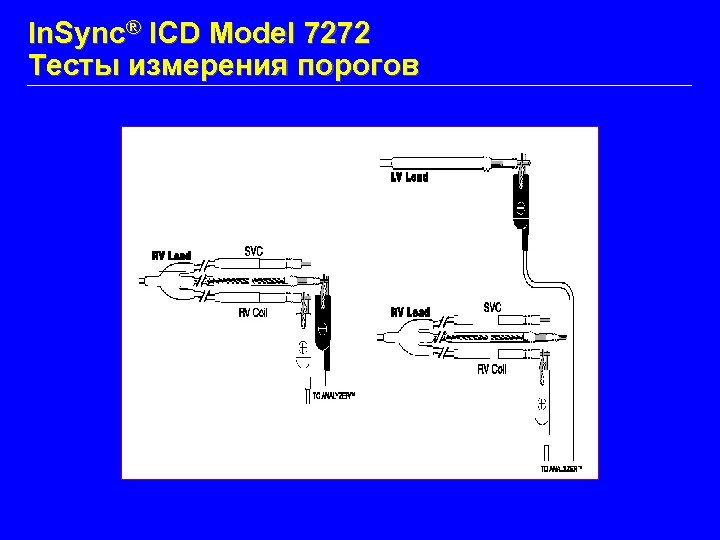

In. Sync® ICD Model 7272 Тесты измерения порогов RV Testing LV Testing In. Sync® ICD Model 7272 Тесты измерения порогов RV Testing LV Testing

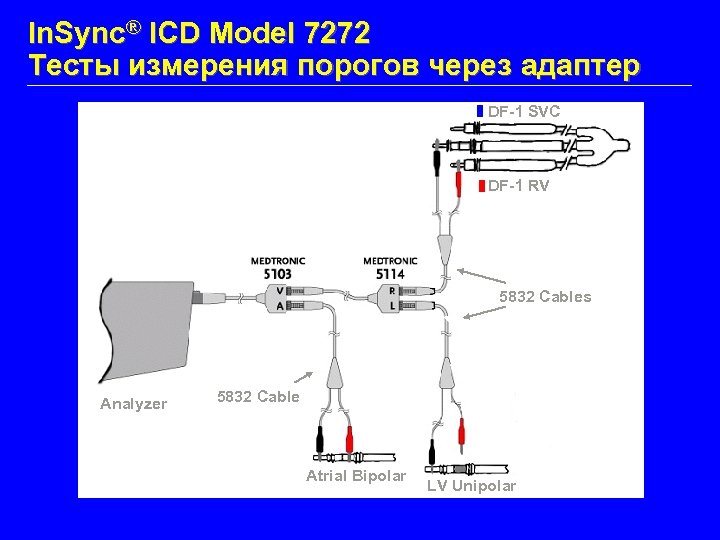

In. Sync® ICD Model 7272 Тесты измерения порогов через адаптер DF-1 SVC Defib Lead In. Sync® ICD Model 7272 Тесты измерения порогов через адаптер DF-1 SVC Defib Lead DF-1 RV 5832 Cables Analyzer 5832 Cables Analyzer Atrial Bipolar LV Unipolar

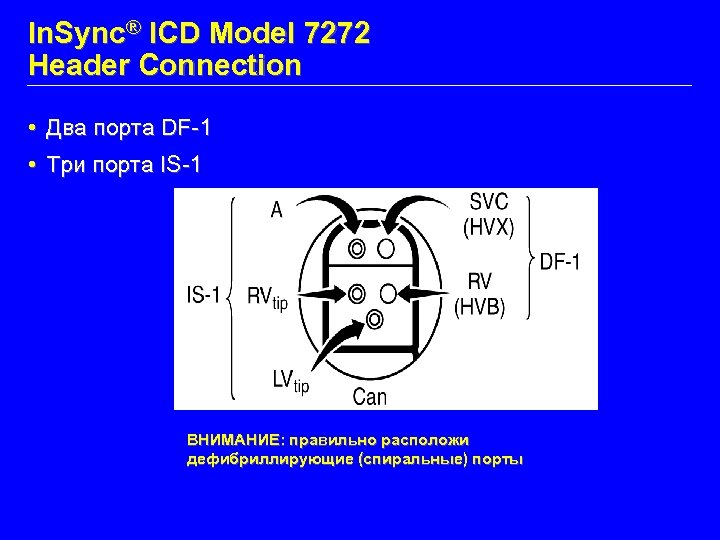

In. Sync® ICD Model 7272 Header Connection • Два порта DF-1 • Три порта In. Sync® ICD Model 7272 Header Connection • Два порта DF-1 • Три порта IS-1 ВНИМАНИЕ: правильно расположи дефибриллирующие (спиральные) порты

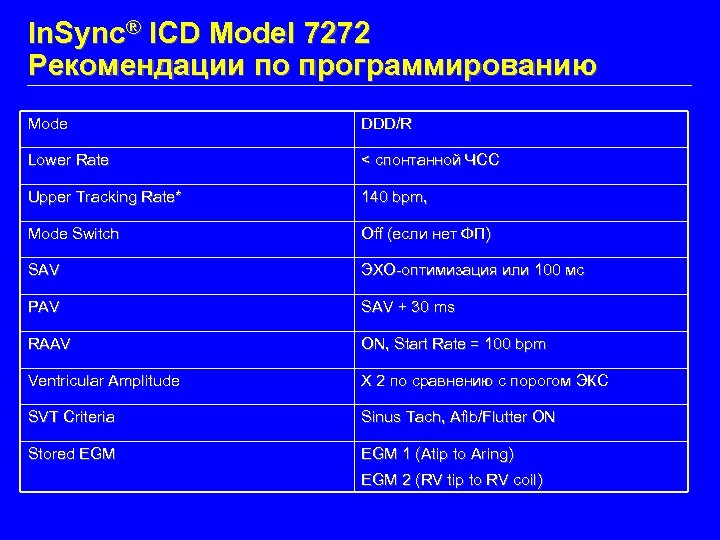

In. Sync® ICD Model 7272 Рекомендации по программированию Mode DDD/R Lower Rate < спонтанной In. Sync® ICD Model 7272 Рекомендации по программированию Mode DDD/R Lower Rate < спонтанной ЧСС Upper Tracking Rate* 140 bpm, Mode Switch Off (если нет ФП) SAV ЭХО-оптимизация или 100 мс PAV SAV + 30 ms RAAV ON, Start Rate = 100 bpm Ventricular Amplitude Х 2 по сравнению с порогом ЭКС SVT Criteria Sinus Tach, Afib/Flutter ON Stored EGM 1 (Atip to Aring) EGM 2 (RV tip to RV coil)

In. Sync® ICD Наблюдение In. Sync® ICD Наблюдение

In. Sync® ICD Model 7272 Наблюдение • Уверенность в ресинхронизации – Измерь пороги ЭКС In. Sync® ICD Model 7272 Наблюдение • Уверенность в ресинхронизации – Измерь пороги ЭКС RV и LV – Установи энергию желудочковой стимуляции выше максимального порога ЭКС – Установи Upper Tracking Rate из рассчёта максимальной активности • Оцени позицию LV электрода по EGM и порогу ЭКС • Если импеданс RV менее 300 ohms, оцени RV + LV конфигурации*

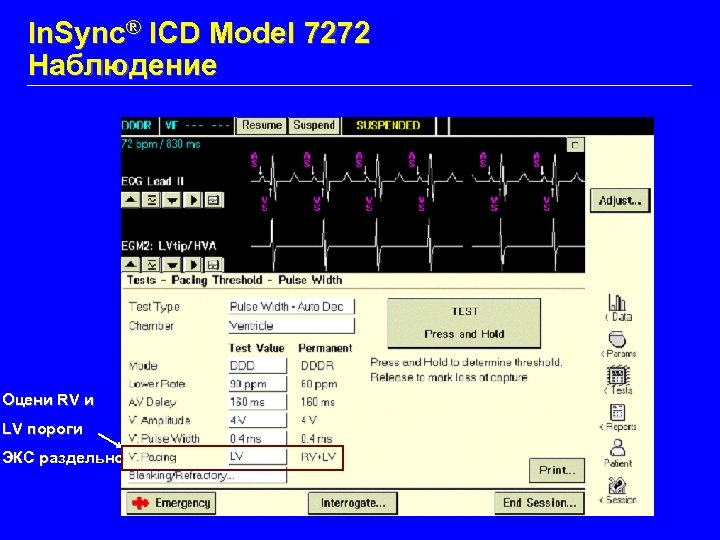

In. Sync® ICD Model 7272 Наблюдение Оцени RV и LV пороги ЭКС раздельно In. Sync® ICD Model 7272 Наблюдение Оцени RV и LV пороги ЭКС раздельно

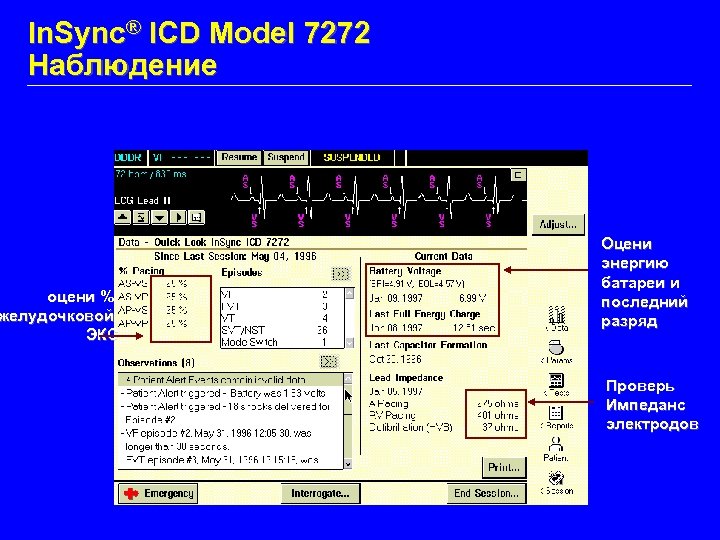

In. Sync® ICD Model 7272 Наблюдение оцени % желудочковой ЭКС Оцени энергию батареи и In. Sync® ICD Model 7272 Наблюдение оцени % желудочковой ЭКС Оцени энергию батареи и последний разряд Проверь Импеданс электродов

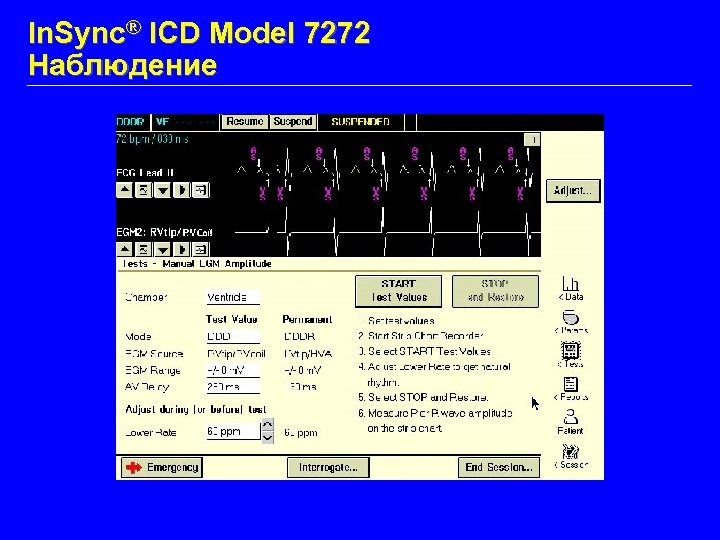

In. Sync® ICD Model 7272 Наблюдение In. Sync® ICD Model 7272 Наблюдение

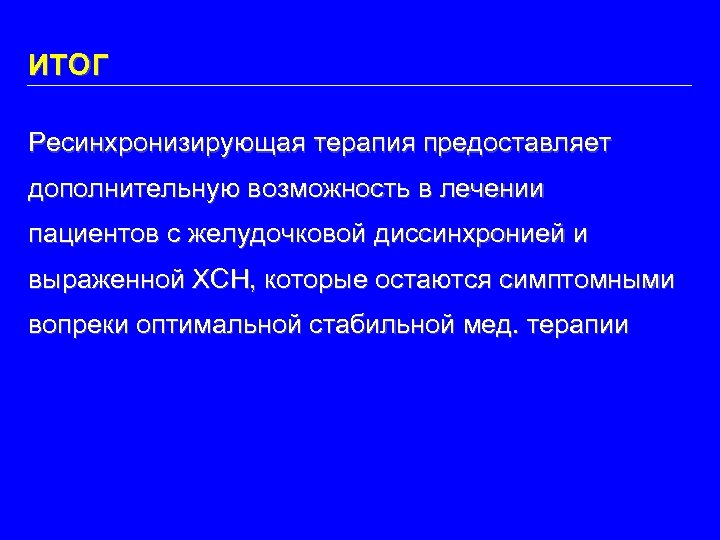

ИТОГ Ресинхронизирующая терапия предоставляет дополнительную возможность в лечении пациентов с желудочковой диссинхронией и выраженной ИТОГ Ресинхронизирующая терапия предоставляет дополнительную возможность в лечении пациентов с желудочковой диссинхронией и выраженной ХСН, которые остаются симптомными вопреки оптимальной стабильной мед. терапии

Клинические случаи The results presented in these case studies are specific to these individual Клинические случаи The results presented in these case studies are specific to these individual patients. Patient results will vary, not every response is the same.

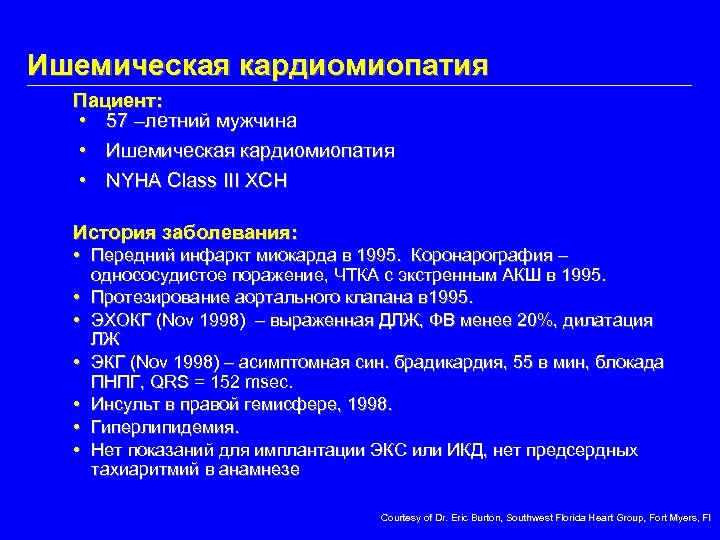

Ишемическая кардиомиопатия Пациент: • 57 –летний мужчина • Ишемическая кардиомиопатия • NYHA Class III Ишемическая кардиомиопатия Пациент: • 57 –летний мужчина • Ишемическая кардиомиопатия • NYHA Class III ХСН История заболевания: • Передний инфаркт миокарда в 1995. Коронарография – однососудистое поражение, ЧТКА с экстренным АКШ в 1995. • Протезирование аортального клапана в 1995. • ЭХОКГ (Nov 1998) – выраженная ДЛЖ, ФВ менее 20%, дилатация ЛЖ • ЭКГ (Nov 1998) – асимптомная син. брадикардия, 55 в мин, блокада ПНПГ, QRS = 152 msec. • Инсульт в правой гемисфере, 1998. • Гиперлипидемия. • Нет показаний для имплантации ЭКС или ИКД, нет предсердных тахиаритмий в анамнезе Courtesy of Dr. Eric Burton, Southwest Florida Heart Group, Fort Myers, Fl

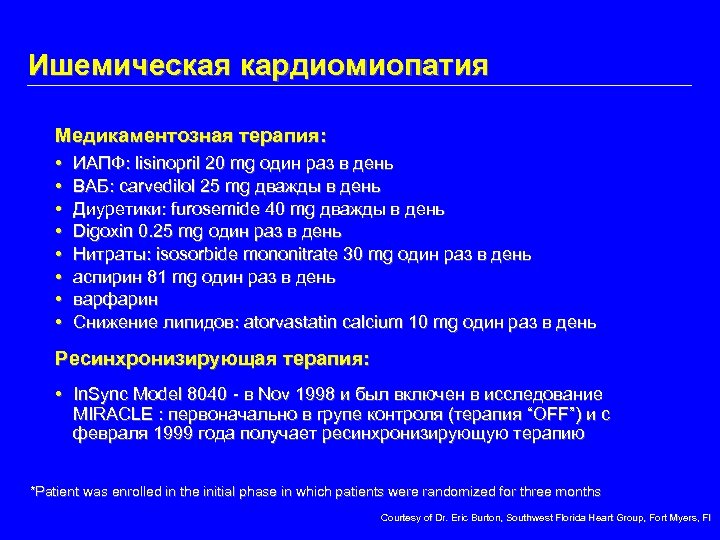

Ишемическая кардиомиопатия Медикаментозная терапия: • • ИАПФ: lisinopril 20 mg один раз в день Ишемическая кардиомиопатия Медикаментозная терапия: • • ИАПФ: lisinopril 20 mg один раз в день ВАБ: carvedilol 25 mg дважды в день Диуретики: furosemide 40 mg дважды в день Digoxin 0. 25 mg один раз в день Нитраты: isosorbide mononitrate 30 mg один раз в день аспирин 81 mg один раз в день варфарин Снижение липидов: atorvastatin calcium 10 mg один раз в день Ресинхронизирующая терапия: • In. Sync Model 8040 - в Nov 1998 и был включен в исследование MIRACLE : первоначально в групе контроля (терапия “OFF”) и с февраля 1999 года получает ресинхронизирующую терапию *Patient was enrolled in the initial phase in which patients were randomized for three months Courtesy of Dr. Eric Burton, Southwest Florida Heart Group, Fort Myers, Fl

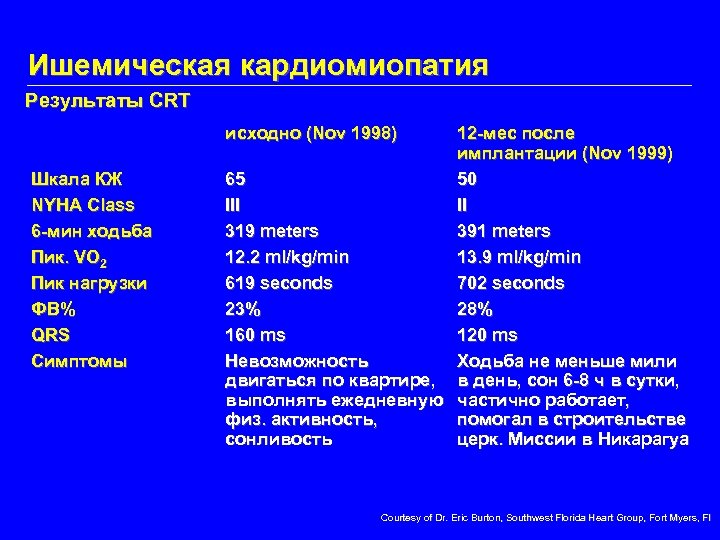

Ишемическая кардиомиопатия Результаты CRT исходно (Nov 1998) Шкала КЖ NYHA Class 6 -мин ходьба Ишемическая кардиомиопатия Результаты CRT исходно (Nov 1998) Шкала КЖ NYHA Class 6 -мин ходьба Пик. VO 2 Пик нагрузки ФВ% QRS Симптомы 12 -мес после имплантации (Nov 1999) 65 50 III II 319 meters 391 meters 12. 2 ml/kg/min 13. 9 ml/kg/min 619 seconds 702 seconds 23% 28% 160 ms 120 ms Невозможность Ходьба не меньше мили двигаться по квартире, в день, сон 6 -8 ч в сутки, выполнять ежедневную частично работает, физ. активность, помогал в строительстве сонливость церк. Миссии в Никарагуа Courtesy of Dr. Eric Burton, Southwest Florida Heart Group, Fort Myers, Fl

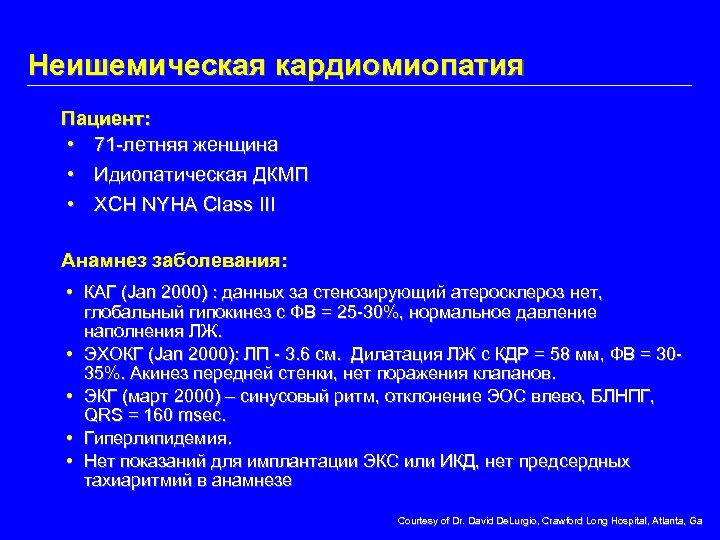

Неишемическая кардиомиопатия Пациент: • 71 -летняя женщина • Идиопатическая ДКМП • ХСН NYHA Class Неишемическая кардиомиопатия Пациент: • 71 -летняя женщина • Идиопатическая ДКМП • ХСН NYHA Class III Анамнез заболевания: • КАГ (Jan 2000) : данных за стенозирующий атеросклероз нет, глобальный гипокинез с ФВ = 25 -30%, нормальное давление наполнения ЛЖ. • ЭХОКГ (Jan 2000): ЛП - 3. 6 см. Дилатация ЛЖ с КДР = 58 мм, ФВ = 3035%. Акинез передней стенки, нет поражения клапанов. • ЭКГ (март 2000) – синусовый ритм, отклонение ЭОС влево, БЛНПГ, QRS = 160 msec. • Гиперлипидемия. • Нет показаний для имплантации ЭКС или ИКД, нет предсердных тахиаритмий в анамнезе Courtesy of Dr. David De. Lurgio, Crawford Long Hospital, Atlanta, Ga

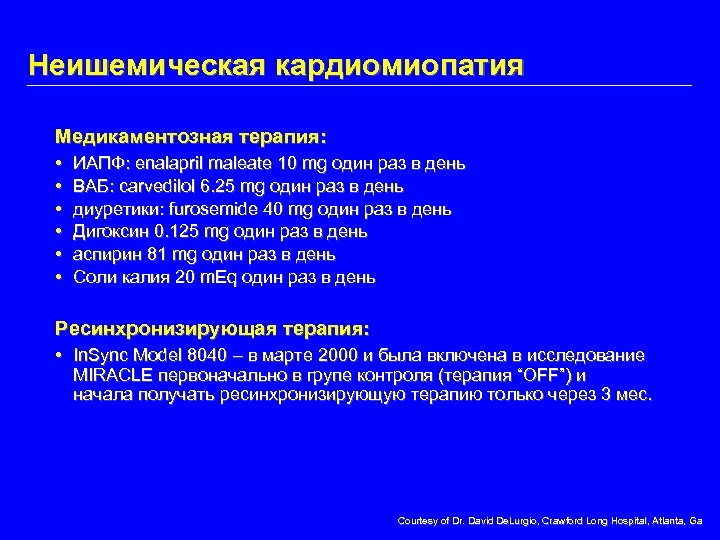

Неишемическая кардиомиопатия Медикаментозная терапия: • • • ИАПФ: enalapril maleate 10 mg один раз Неишемическая кардиомиопатия Медикаментозная терапия: • • • ИАПФ: enalapril maleate 10 mg один раз в день ВАБ: carvedilol 6. 25 mg один раз в день диуретики: furosemide 40 mg один раз в день Дигоксин 0. 125 mg один раз в день аспирин 81 mg один раз в день Соли калия 20 m. Eq один раз в день Ресинхронизирующая терапия: • In. Sync Model 8040 – в марте 2000 и была включена в исследование MIRACLE первоначально в групе контроля (терапия “OFF”) и начала получать ресинхронизирующую терапию только через 3 мес. Courtesy of Dr. David De. Lurgio, Crawford Long Hospital, Atlanta, Ga

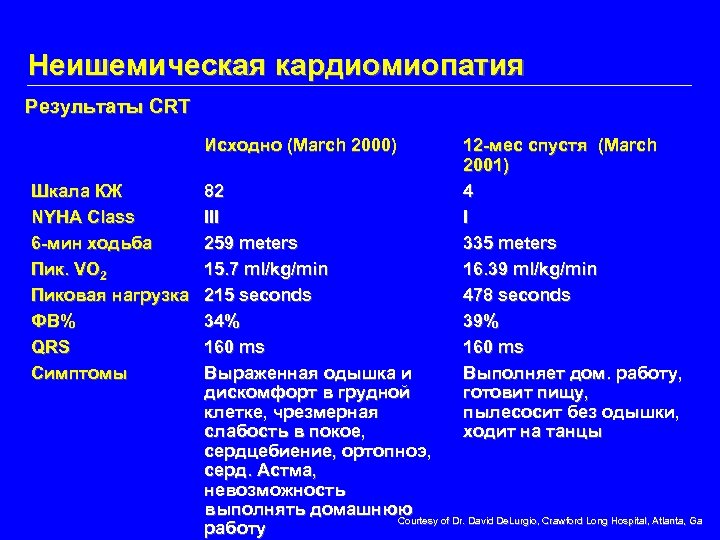

Неишемическая кардиомиопатия Результаты CRT Исходно (March 2000) Шкала КЖ NYHA Class 6 -мин ходьба Неишемическая кардиомиопатия Результаты CRT Исходно (March 2000) Шкала КЖ NYHA Class 6 -мин ходьба Пик. VO 2 Пиковая нагрузка ФВ% QRS Симптомы 12 -мес спустя (March 2001) 4 I 335 meters 16. 39 ml/kg/min 478 seconds 39% 160 ms Выполняет дом. работу, готовит пищу, пылесосит без одышки, ходит на танцы 82 III 259 meters 15. 7 ml/kg/min 215 seconds 34% 160 ms Выраженная одышка и дискомфорт в грудной клетке, чрезмерная слабость в покое, сердцебиение, ортопноэ, серд. Астма, невозможность выполнять домашнюю Courtesy of Dr. David De. Lurgio, Crawford Long Hospital, Atlanta, Ga работу
