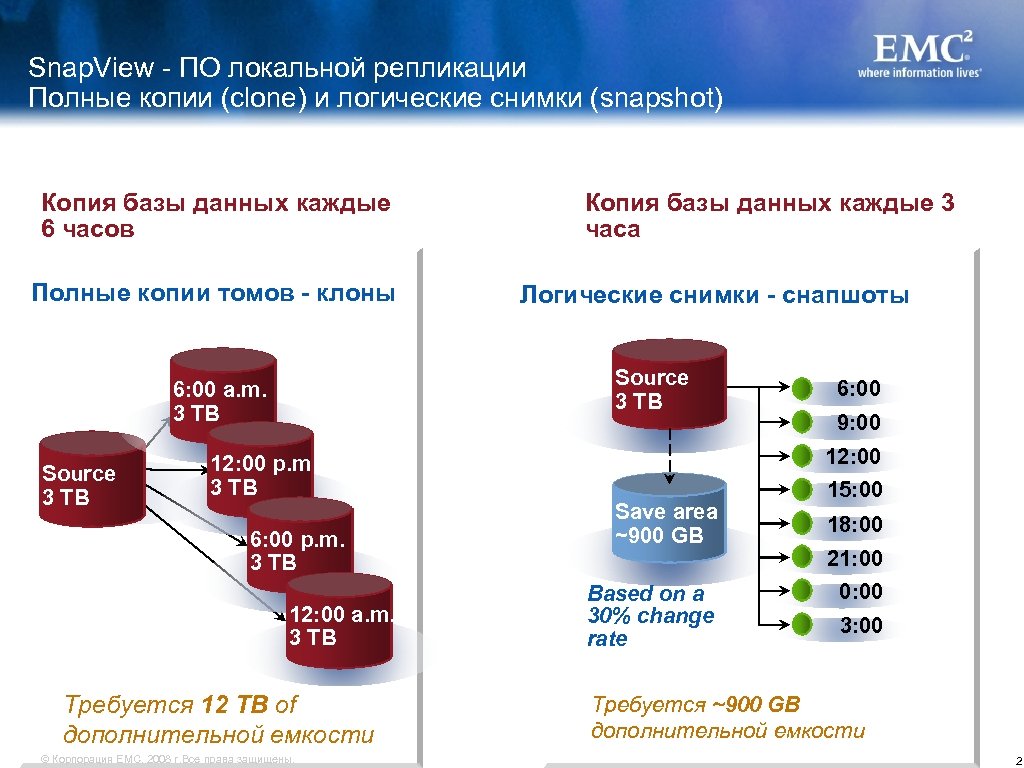

Snap. View - ПО локальной репликации Полные копии (clone) и логические снимки (snapshot) Копия базы данных каждые 6 часов Полные копии томов - клоны Логические снимки - снапшоты Source 3 TB 6: 00 a. m. 3 TB Source 3 TB Копия базы данных каждые 3 часа 12: 00 p. m. 3 TB 6: 00 p. m. 3 TB 12: 00 a. m. 3 TB Требуется 12 TB of дополнительной емкости © Корпорация EMC, 2008 г. Все права защищены. 6: 00 9: 00 12: 00 Save area ~900 GB Based on a 30% change rate 15: 00 18: 00 21: 00 0: 00 3: 00 Требуется ~900 GB дополнительной емкости 2

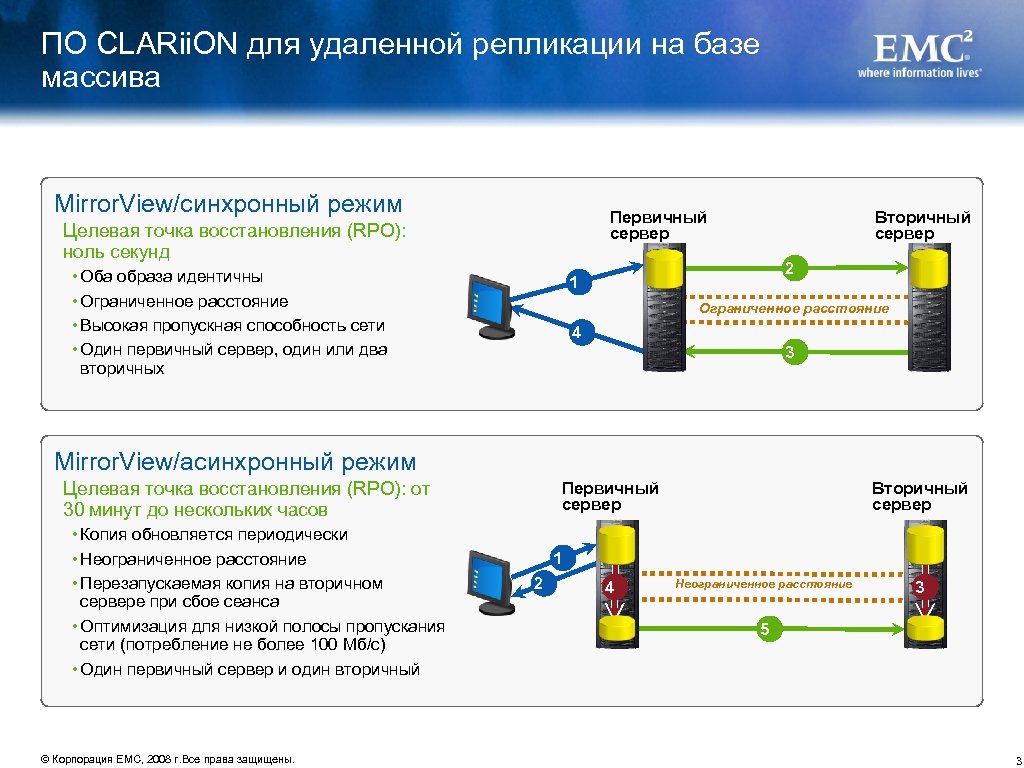

ПО CLARii. ON для удаленной репликации на базе массива Mirror. View/синхронный режим Первичный сервер Целевая точка восстановления (RPO): ноль секунд • Оба образа идентичны • Ограниченное расстояние • Высокая пропускная способность сети • Один первичный сервер, один или два вторичных Вторичный сервер 2 1 Ограниченное расстояние 4 3 Mirror. View/асинхронный режим Целевая точка восстановления (RPO): от 30 минут до нескольких часов • Копия обновляется периодически • Неограниченное расстояние • Перезапускаемая копия на вторичном сервере при сбое сеанса • Оптимизация для низкой полосы пропускания сети (потребление не более 100 Мб/с) • Один первичный сервер и один вторичный © Корпорация EMC, 2008 г. Все права защищены. Первичный сервер Вторичный сервер 1 2 4 Неограниченное расстояние 3 5 3

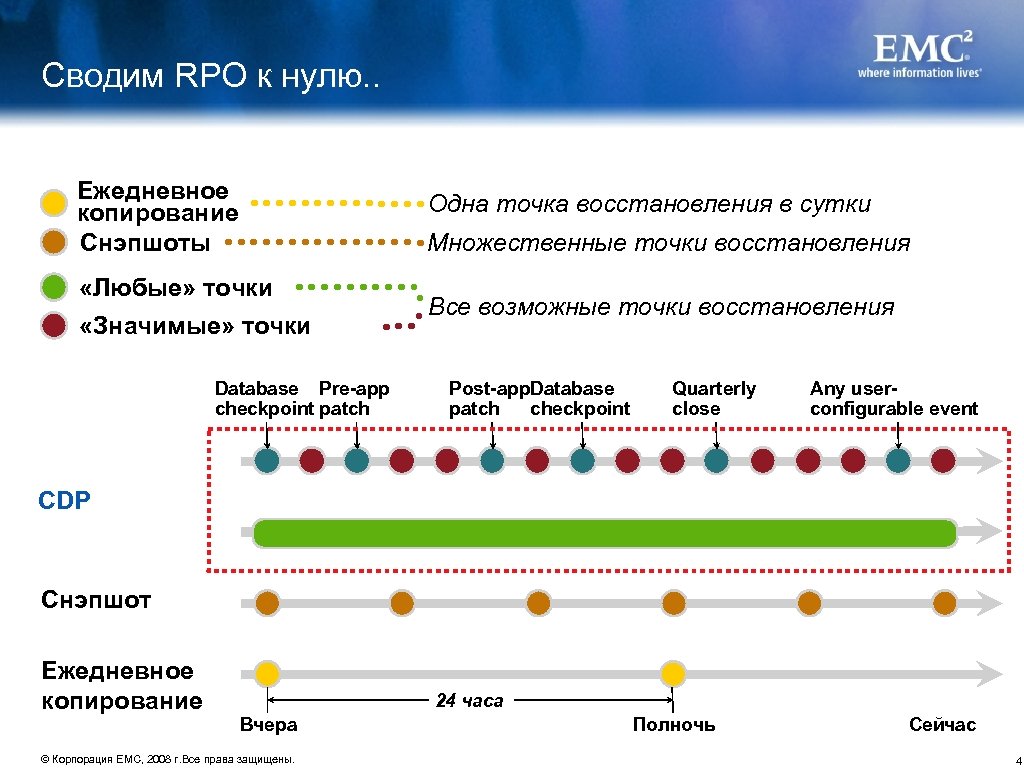

Сводим RPO к нулю. . Ежедневное копирование Снэпшоты Одна точка восстановления в сутки Множественные точки восстановления «Любые» точки «Значимые» точки Database Pre-app checkpoint patch Все возможные точки восстановления Post-app. Database patch checkpoint Quarterly close Any userconfigurable event Significant points in time CDP Any point in time Снэпшот Ежедневное копирование 24 часа Вчера © Корпорация EMC, 2008 г. Все права защищены. Полночь Сейчас 4

Recover. Point: непрерывная защита данных Производственные серверы Recover. Point SAN Производственные тома размещаются на первом уровне хранения Тома CDP размещаются на дисках SATA II Репликация CDP Тома журналов Recover. Point • Немедленное восстановление на любой момент времени (“до последней транзакции”) • Экономия дисков (1 копия на SATA + журнал транзакций) © Корпорация EMC, 2008 г. Все права защищены. 5

Recover. Point: непрерывная репликация Application servers Database servers SAN File and Print servers Application servers Recover. Point WAN Database servers File and Print servers SAN • Немедленное локальное восстановление на любой момент времени (“до последней транзакции”) • Немедленное удаленное восстановление на любой момент времени © Корпорация EMC, 2008 г. Все права защищены. 6

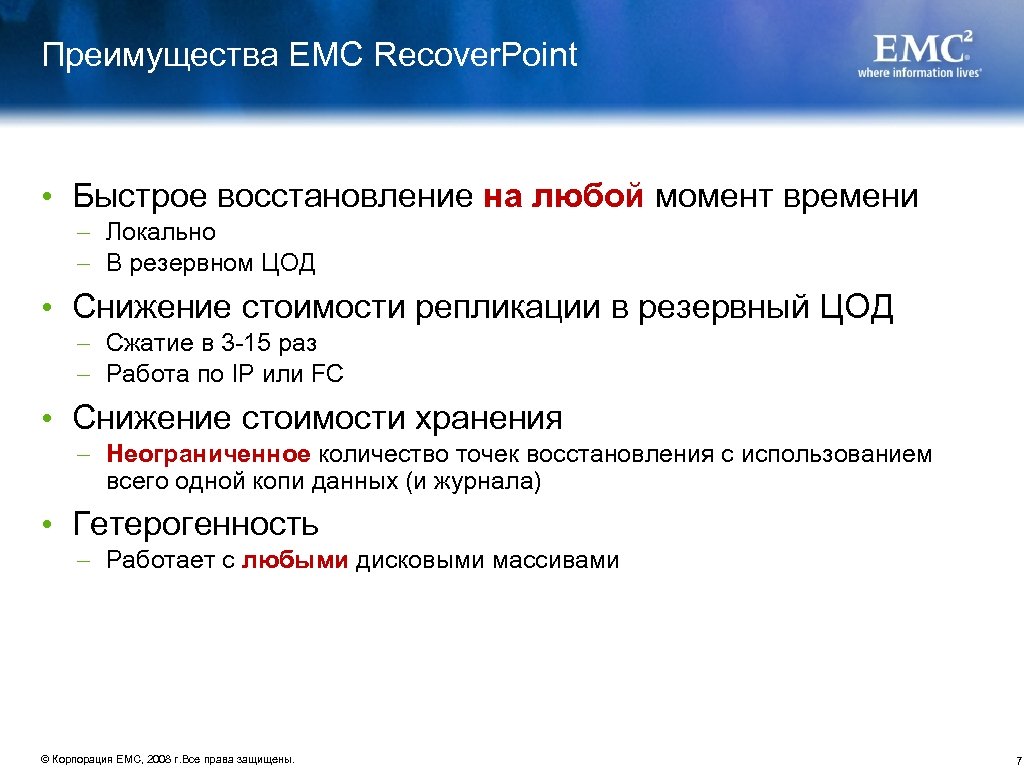

Преимущества EMC Recover. Point • Быстрое восстановление на любой момент времени – Локально – В резервном ЦОД • Снижение стоимости репликации в резервный ЦОД – Сжатие в 3 -15 раз – Работа по IP или FC • Снижение стоимости хранения – Неограниченное количество точек восстановления с использованием всего одной копи данных (и журнала) • Гетерогенность – Работает с любыми дисковыми массивами © Корпорация EMC, 2008 г. Все права защищены. 7

Резервное копирование и восстановление © Корпорация EMC, 2008 г. Все права защищены. 8

Как обычно делаются резервные копии? • Копирование всех данных на ленту • Отправка лент в хранилище [? ] Обычное резервное копирование • В неделю копируется до 200% объема данных (часто больше) • Скорость резервного копирования редко кого устраивает • Скорость восстановления «такова, какова она есть» • Риск потери данных из-за невозможности восстановления [>10%] • Риск утраты лент при их перемещении в удаленное хранилище © Корпорация EMC, 2008 г. Все права защищены. 9 9

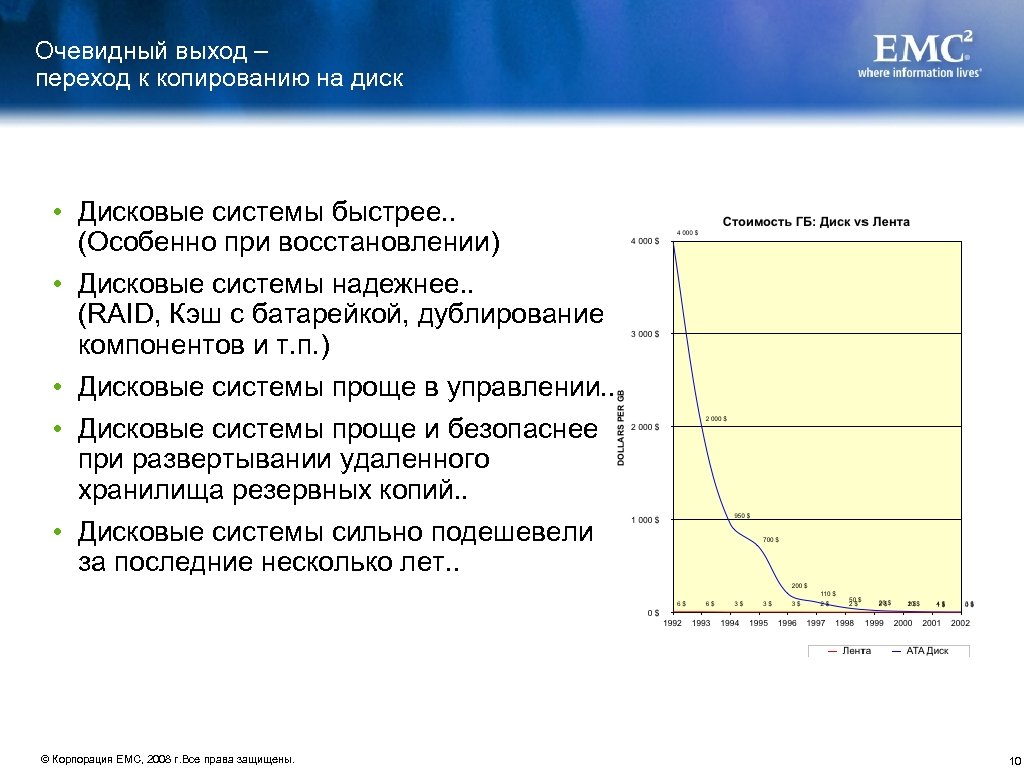

Очевидный выход – переход к копированию на диск • Дисковые системы быстрее. . (Особенно при восстановлении) • Дисковые системы надежнее. . (RAID, Кэш с батарейкой, дублирование компонентов и т. п. ) • Дисковые системы проще в управлении. . • Дисковые системы проще и безопаснее при развертывании удаленного хранилища резервных копий. . • Дисковые системы сильно подешевели за последние несколько лет. . © Корпорация EMC, 2008 г. Все права защищены. 10

Хранение на диске всех копий = $$$$$ Продуктивные данные 1 x Резервные копии 8 x-20 x Но айсберг не тает, а растет… Причем и вверх и вниз. Причем быстро. © Корпорация EMC, 2008 г. Все права защищены. 11

Ключ к эффективному хранению – дедупликация данных [Так говорил Gartner] Факты: “Развертывание систем с дедупликацией прогрессирует необычно быстро для достаточно новой технологии. ” Влияние на рынок: “Gartner рассматривает эту технологию как революционную, потому что она радикально снижает стоимость резервного копирования и восстановления с использованием дисков. . . ” “…игнорировать ее невозможно. ” Рекомендации: “…убедитесь, что вашу организацию устраивает надежность и зрелость предлагаемого вендором решения. ” “К 2012 г. дедупликация будет использоваться в 75% всех СРК. ” Source: Dave Russell, Gartner. © Корпорация EMC, 2008 г. Все права защищены. 12

Дедупликация на источнике и дедупликация на целевом устройстве Дедупликация на источнике Дедупликация на устройстве B Avamar Server • Уменьшение объема хранения до 50 раз • Сокращение трафика до 500 раз • Сокращение времени резервного копирования до 10 раз • Скорость восстановления – десятки МБ/с © Корпорация EMC, 2008 г. Все права защищены. B Backup Server B B De-duplication Device • Уменьшение объема хранения до 50 раз • Интеграция с существующими системами резервного копирования • Скорость восстановления - сотни МБ/с 13

EMC Avamar © Корпорация EMC, 2008 г. Все права защищены. 14

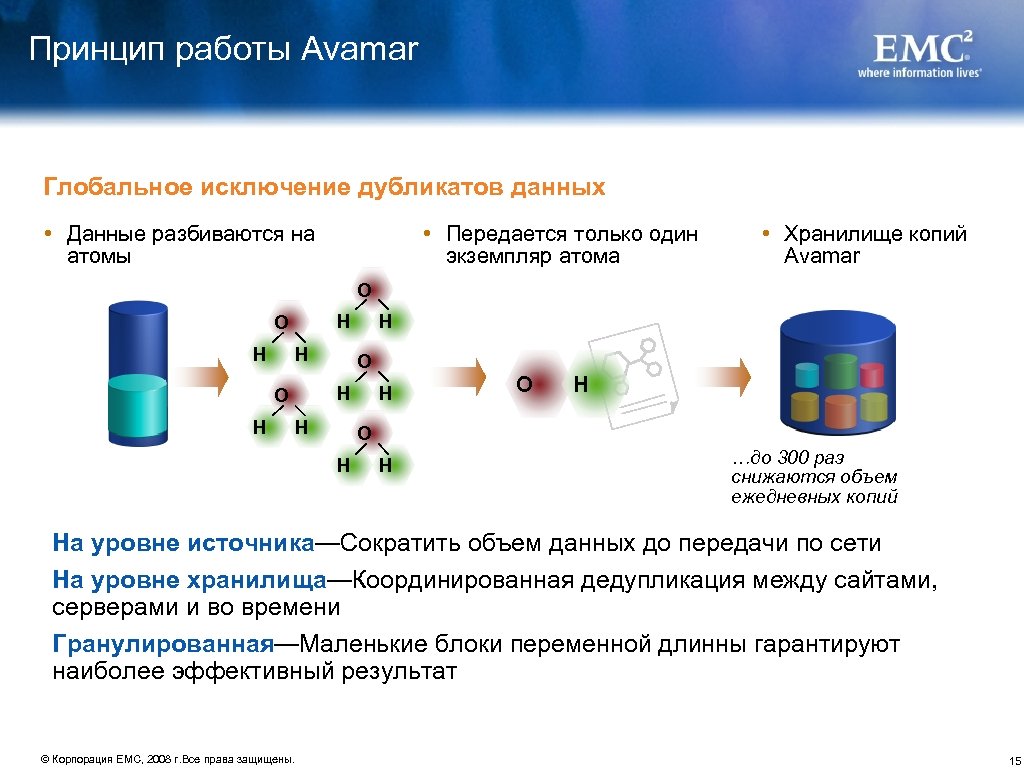

Принцип работы Avamar Глобальное исключение дубликатов данных • Данные разбиваются на атомы • Передается только один экземпляр атома • Хранилище копий Avamar O H O H H H H O H H …до 300 раз снижаются объем ежедневных копий На уровне источника—Сократить объем данных до передачи по сети На уровне хранилища—Координированная дедупликация между сайтами, серверами и во времени Гранулированная—Маленькие блоки переменной длинны гарантируют наиболее эффективный результат © Корпорация EMC, 2008 г. Все права защищены. 15

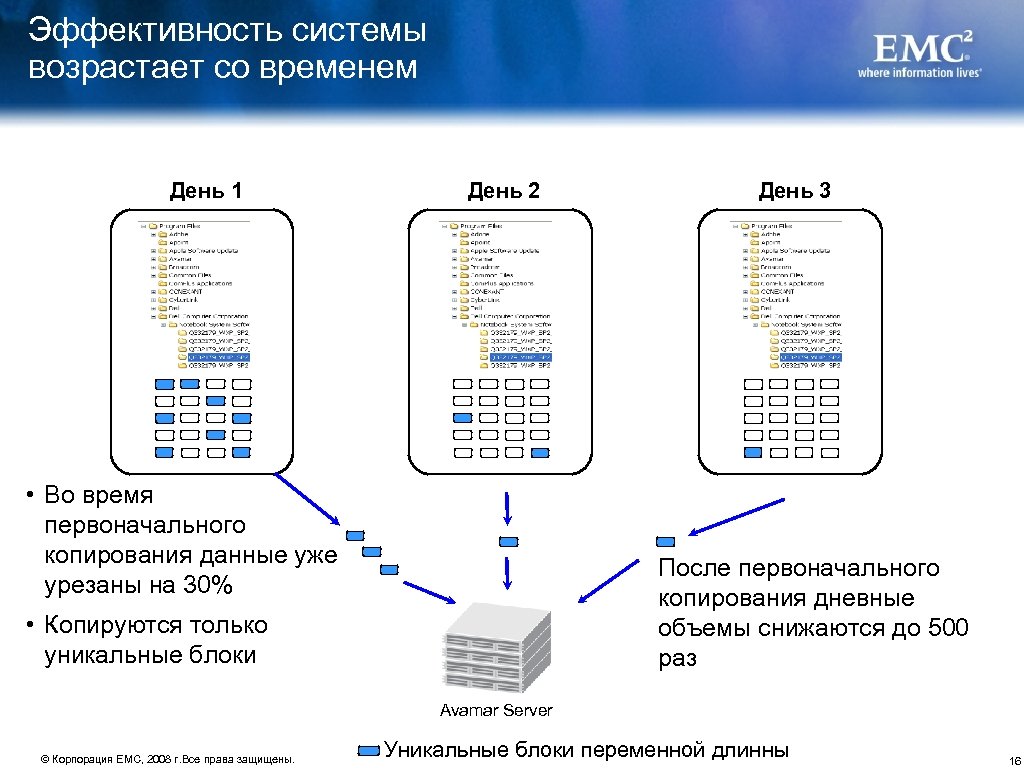

Эффективность системы возрастает со временем День 1 День 2 • Во время первоначального копирования данные уже урезаны на 30% День 3 После первоначального копирования дневные объемы снижаются до 500 раз • Копируются только уникальные блоки Avamar Server © Корпорация EMC, 2008 г. Все права защищены. Уникальные блоки переменной длинны 16

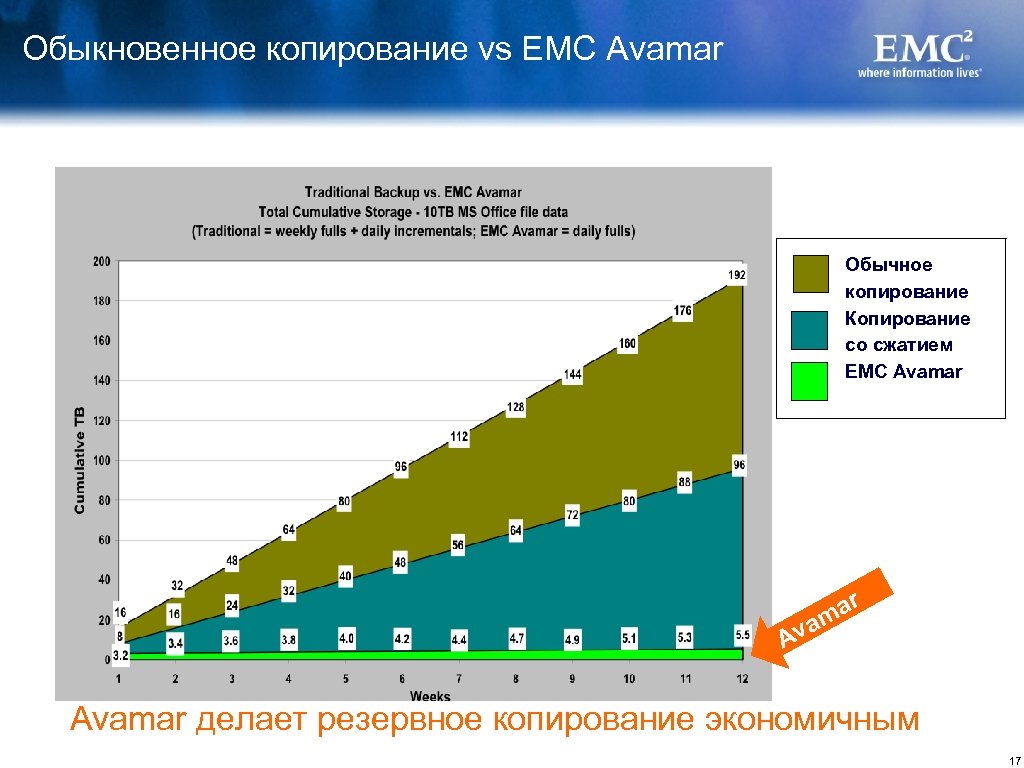

Обыкновенное копирование vs EMC Avamar Обычное копирование Копирование со сжатием EMC Avamar ar m

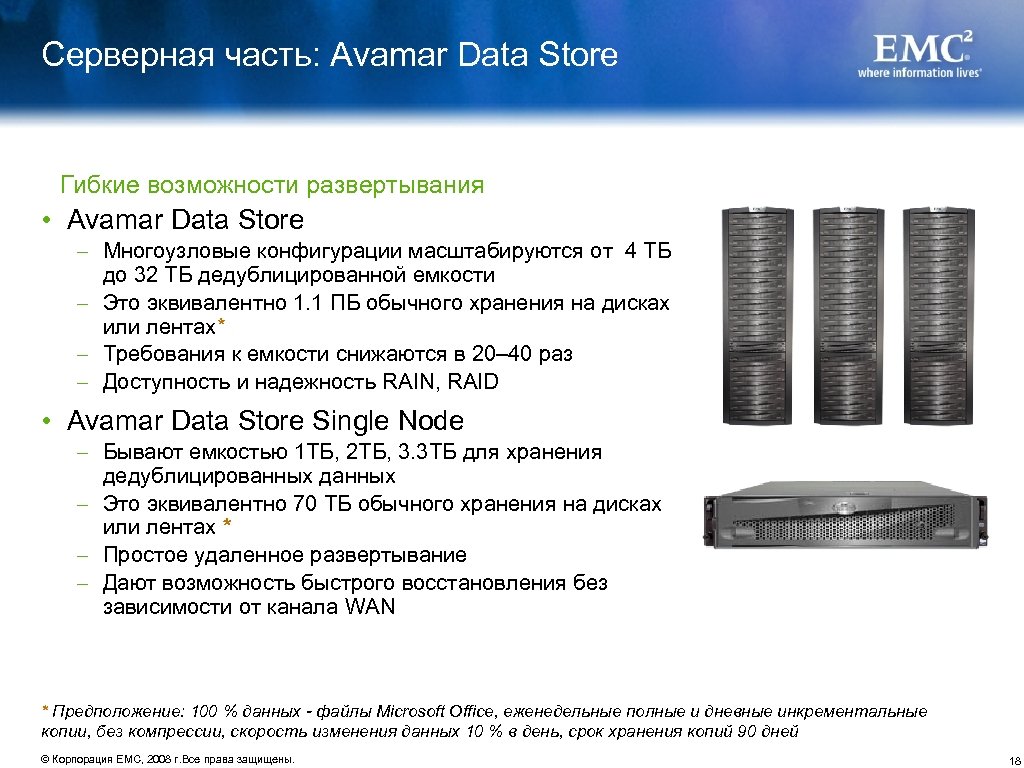

Серверная часть: Avamar Data Store Гибкие возможности развертывания • Avamar Data Store – Многоузловые конфигурации масштабируются от 4 ТБ до 32 ТБ дедублицированной емкости – Это эквивалентно 1. 1 ПБ обычного хранения на дисках или лентах* – Требования к емкости снижаются в 20– 40 раз – Доступность и надежность RAIN, RAID • Avamar Data Store Single Node – Бывают емкостью 1 ТБ, 2 ТБ, 3. 3 ТБ для хранения дедублицированных данных – Это эквивалентно 70 ТБ обычного хранения на дисках или лентах * – Простое удаленное развертывание – Дают возможность быстрого восстановления без зависимости от канала WAN * Предположение: 100 % данных - файлы Microsoft Office, еженедельные полные и дневные инкрементальные копии, без компрессии, скорость изменения данных 10 % в день, срок хранения копий 90 дней © Корпорация EMC, 2008 г. Все права защищены. 18

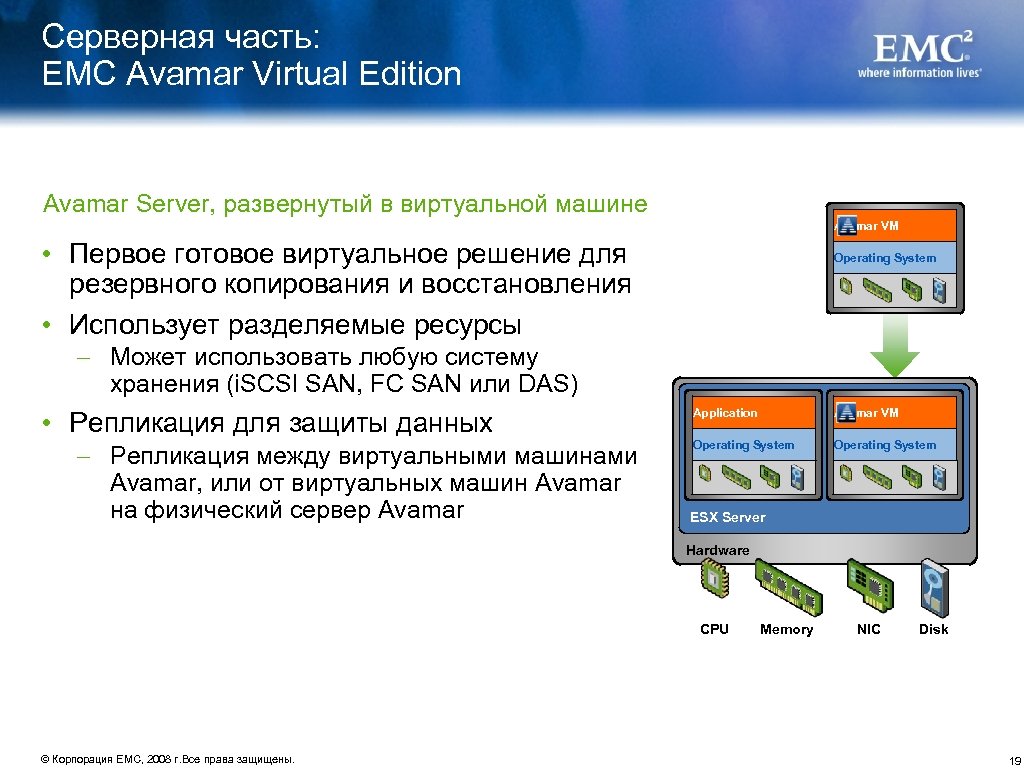

Серверная часть: EMC Avamar Virtual Edition Avamar Server, развернутый в виртуальной машине Avamar VM • Первое готовое виртуальное решение для резервного копирования и восстановления • Использует разделяемые ресурсы Operating System – Может использовать любую систему хранения (i. SCSI SAN, FC SAN или DAS) • Репликация для защиты данных – Репликация между виртуальными машинами Avamar, или от виртуальных машин Avamar на физический сервер Avamar Application Avamar VM Operating System ESX Server Hardware CPU © Корпорация EMC, 2008 г. Все права защищены. Memory NIC Disk 19

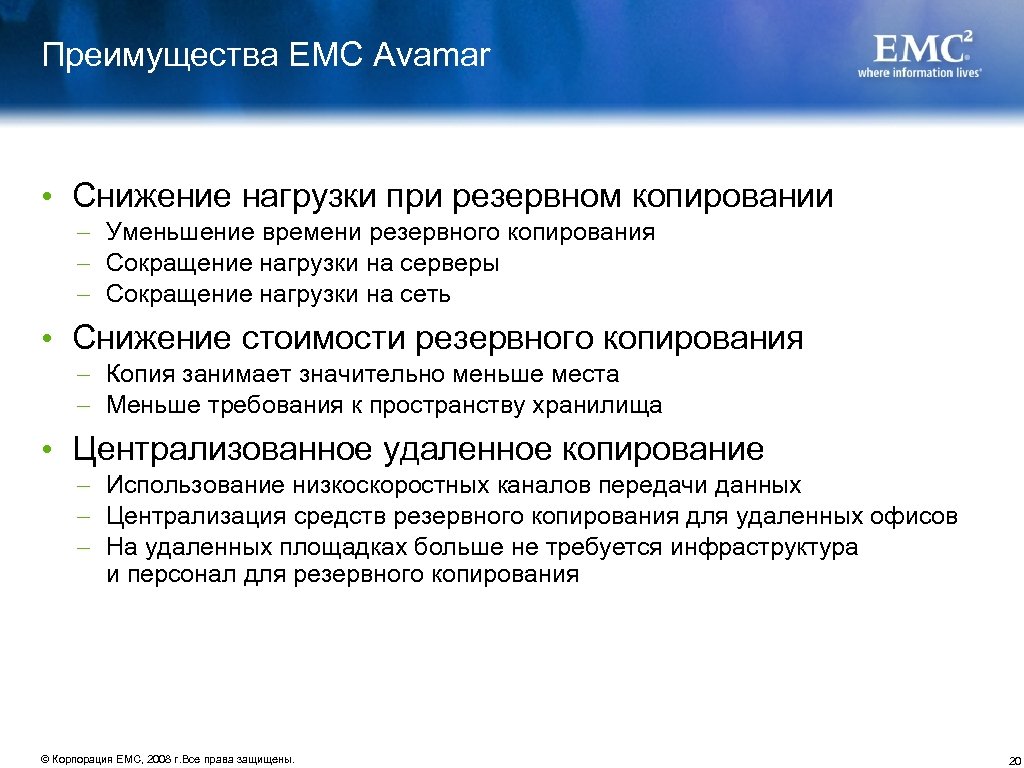

Преимущества EMC Avamar • Снижение нагрузки при резервном копировании – Уменьшение времени резервного копирования – Сокращение нагрузки на серверы – Сокращение нагрузки на сеть • Снижение стоимости резервного копирования – Копия занимает значительно меньше места – Меньше требования к пространству хранилища • Централизованное удаленное копирование – Использование низкоскоростных каналов передачи данных – Централизация средств резервного копирования для удаленных офисов – На удаленных площадках больше не требуется инфраструктура и персонал для резервного копирования © Корпорация EMC, 2008 г. Все права защищены. 20

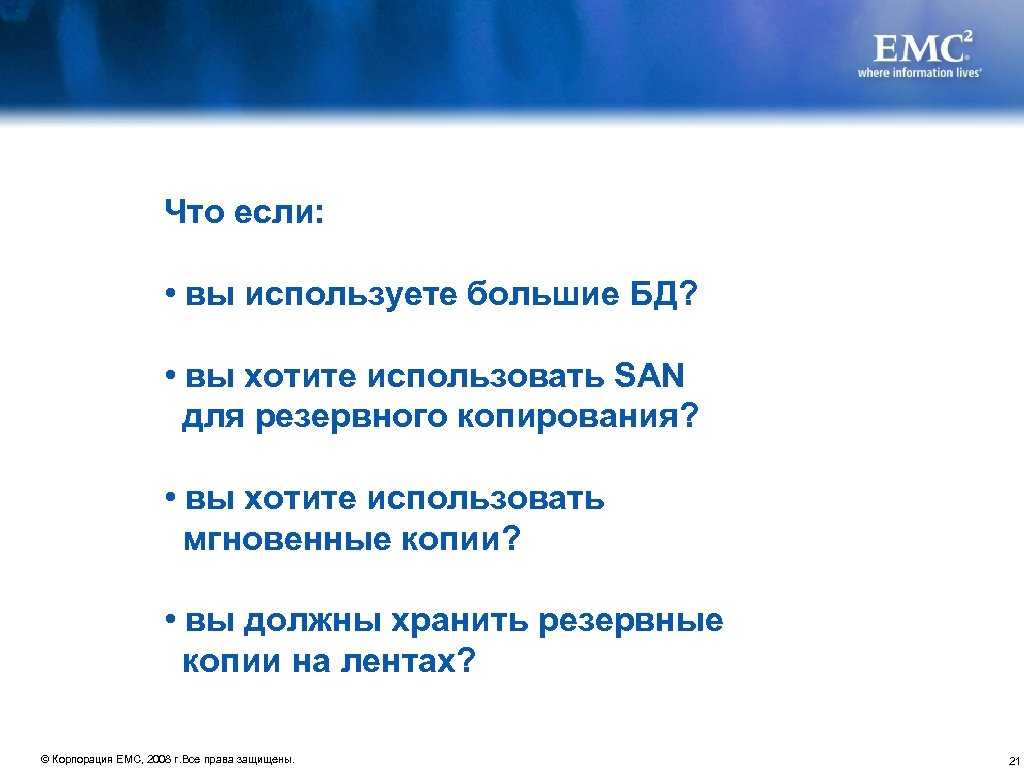

Что если: • вы используете большие БД? • вы хотите использовать SAN для резервного копирования? • вы хотите использовать мгновенные копии? • вы должны хранить резервные копии на лентах? © Корпорация EMC, 2008 г. Все права защищены. 21

EMC Net. Worker + EMC Data. Domain © Корпорация EMC, 2008 г. Все права

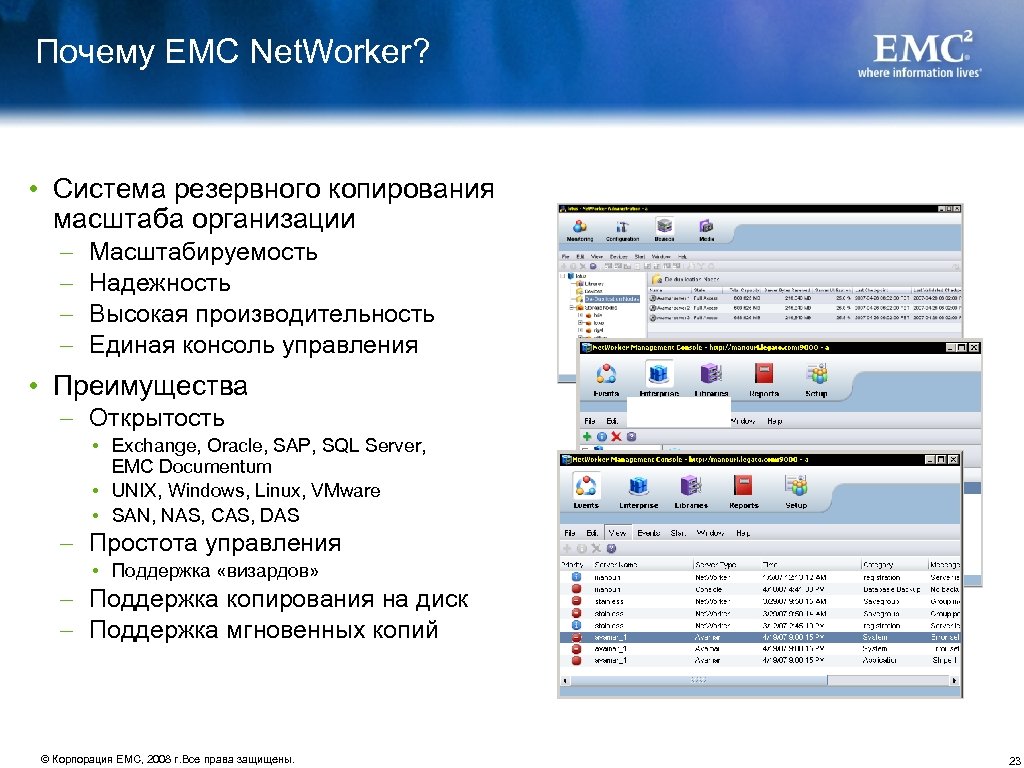

Почему EMC Net. Worker? • Система резервного копирования масштаба организации – – Масштабируемость Надежность Высокая производительность Единая консоль управления • Преимущества – Открытость • Exchange, Oracle, SAP, SQL Server, EMC Documentum • UNIX, Windows, Linux, VMware • SAN, NAS, CAS, DAS – Простота управления • Поддержка «визардов» – Поддержка копирования на диск – Поддержка мгновенных копий © Корпорация EMC, 2008 г. Все права защищены. 23

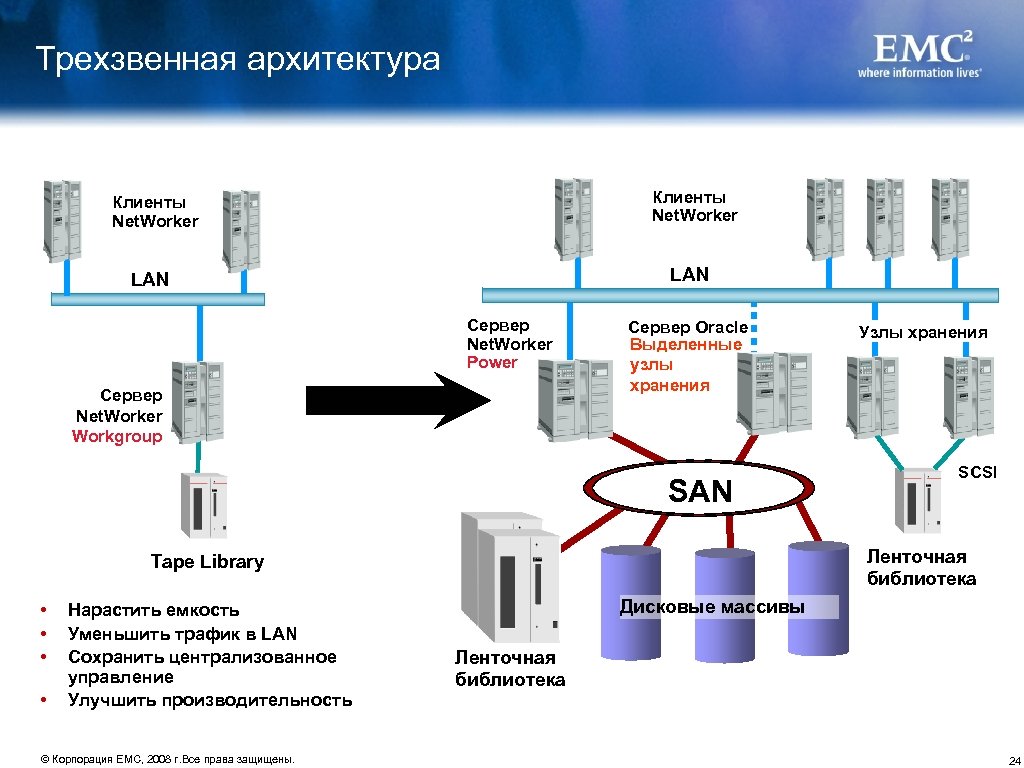

Трехзвенная архитектура Клиенты Net. Worker LAN Сервер Net. Worker Power Сервер Net. Worker Workgroup Сервер Oracle Выделенные узлы хранения SAN • Нарастить емкость Уменьшить трафик в LAN Сохранить централизованное управление Улучшить производительность © Корпорация EMC, 2008 г. Все права защищены. SCSI Ленточная библиотека Tape Library • • • Узлы хранения Дисковые массивы Ленточная библиотека 24

Поддержка гетерогенных систем Приложения Операционные системы Sun IBM HP IBM Informix DB 2 ПО

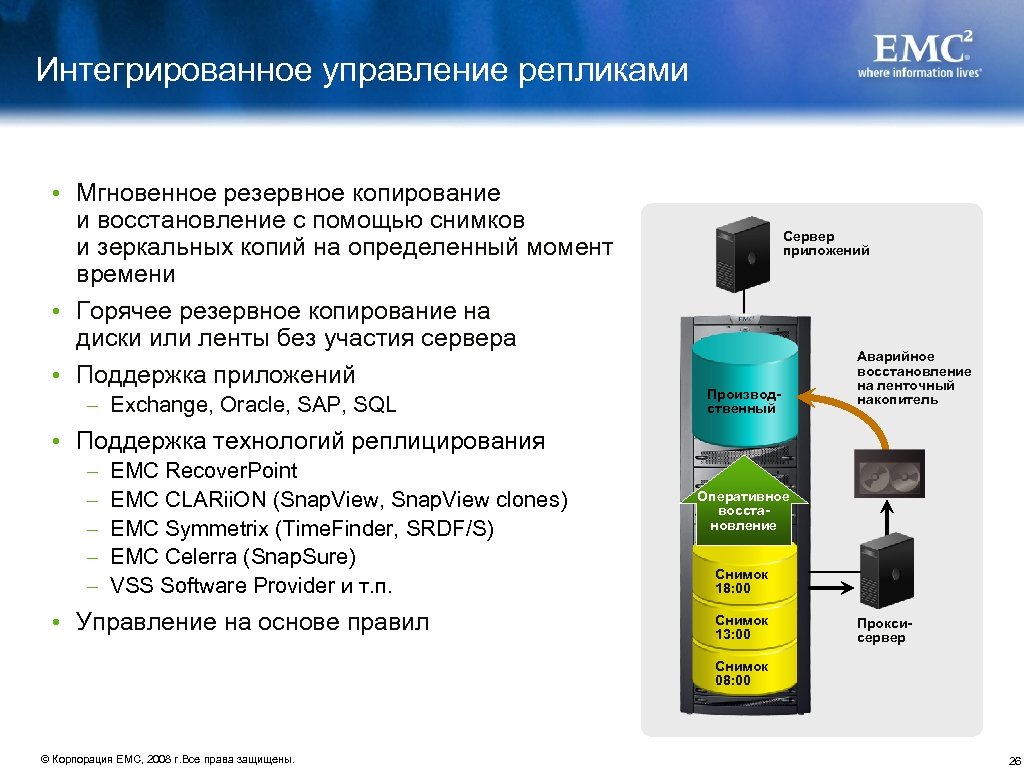

Интегрированное управление репликами • Мгновенное резервное копирование и восстановление с помощью снимков и зеркальных копий на определенный момент времени • Горячее резервное копирование на диски или ленты без участия сервера • Поддержка приложений – Exchange, Oracle, SAP, SQL Сервер приложений Производственный Аварийное восстановление на ленточный накопитель • Поддержка технологий реплицирования – – – EMC Recover. Point EMC CLARii. ON (Snap. View, Snap. View clones) EMC Symmetrix (Time. Finder, SRDF/S) EMC Celerra (Snap. Sure) VSS Software Provider и т. п. • Управление на основе правил Оперативное восстановление Снимок 18: 00 Снимок 13: 00 Проксисервер Снимок 08: 00 © Корпорация EMC, 2008 г. Все права защищены. 26

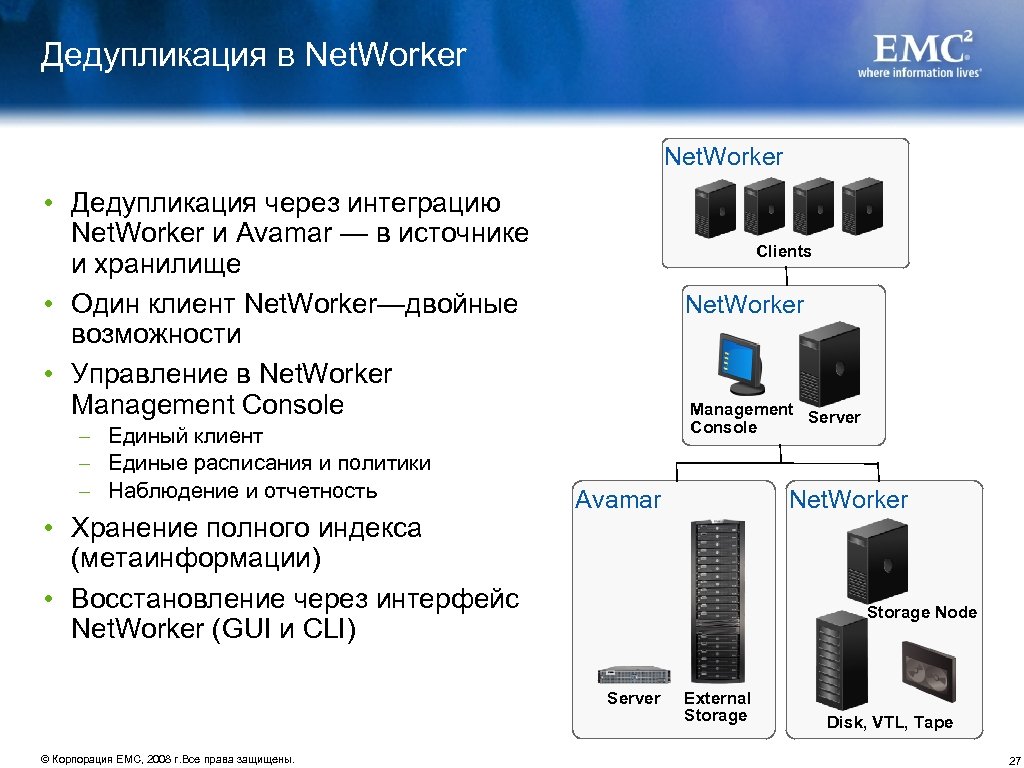

Дедупликация в Net. Worker • Дедупликация через интеграцию Net. Worker и Avamar — в источнике и хранилище • Один клиент Net. Worker—двойные возможности • Управление в Net. Worker Management Console – Единый клиент – Единые расписания и политики – Наблюдение и отчетность • Хранение полного индекса (метаинформации) • Восстановление через интерфейс Net. Worker (GUI и CLI) Clients Net. Worker Management Server Console Avamar Storage Node Server © Корпорация EMC, 2008 г. Все права защищены. Net. Worker External Storage Disk, VTL, Tape 27

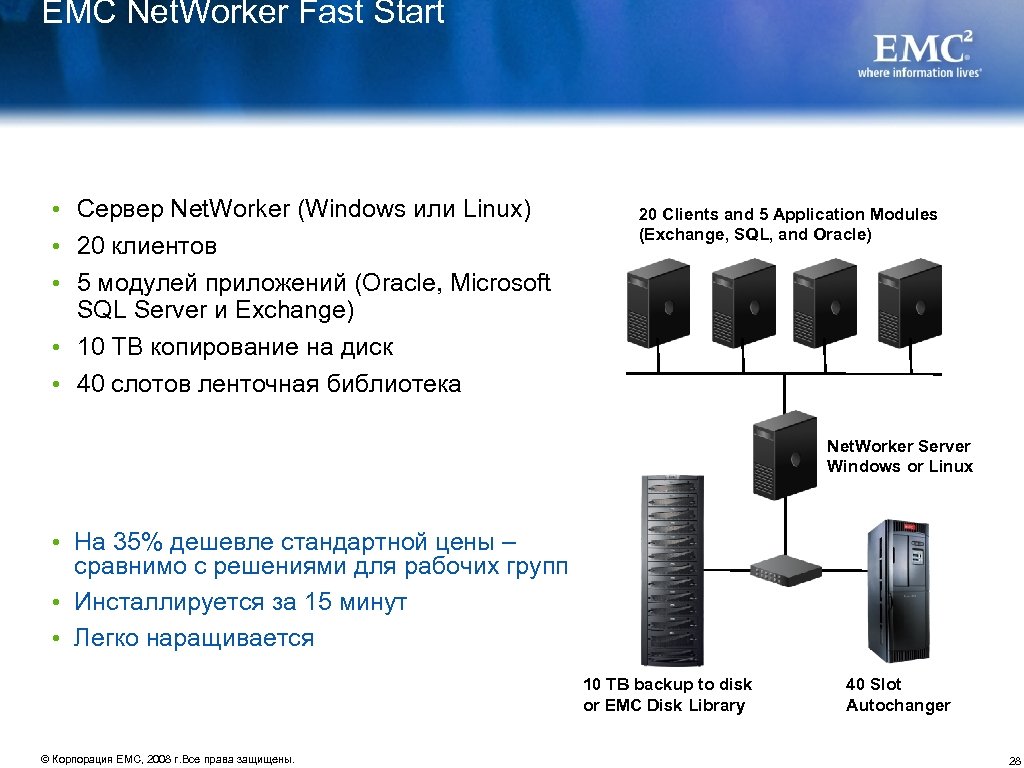

EMC Net. Worker Fast Start • Сервер Net. Worker (Windows или Linux) • 20 клиентов • 5 модулей приложений (Oracle, Microsoft SQL Server и Exchange) • 10 TB копирование на диск • 40 слотов ленточная библиотека 20 Clients and 5 Application Modules (Exchange, SQL, and Oracle) Net. Worker Server Windows or Linux • На 35% дешевле стандартной цены – сравнимо с решениями для рабочих групп • Инсталлируется за 15 минут • Легко наращивается 10 TB backup to disk or EMC Disk Library © Корпорация EMC, 2008 г. Все права защищены. 40 Slot Autochanger 28

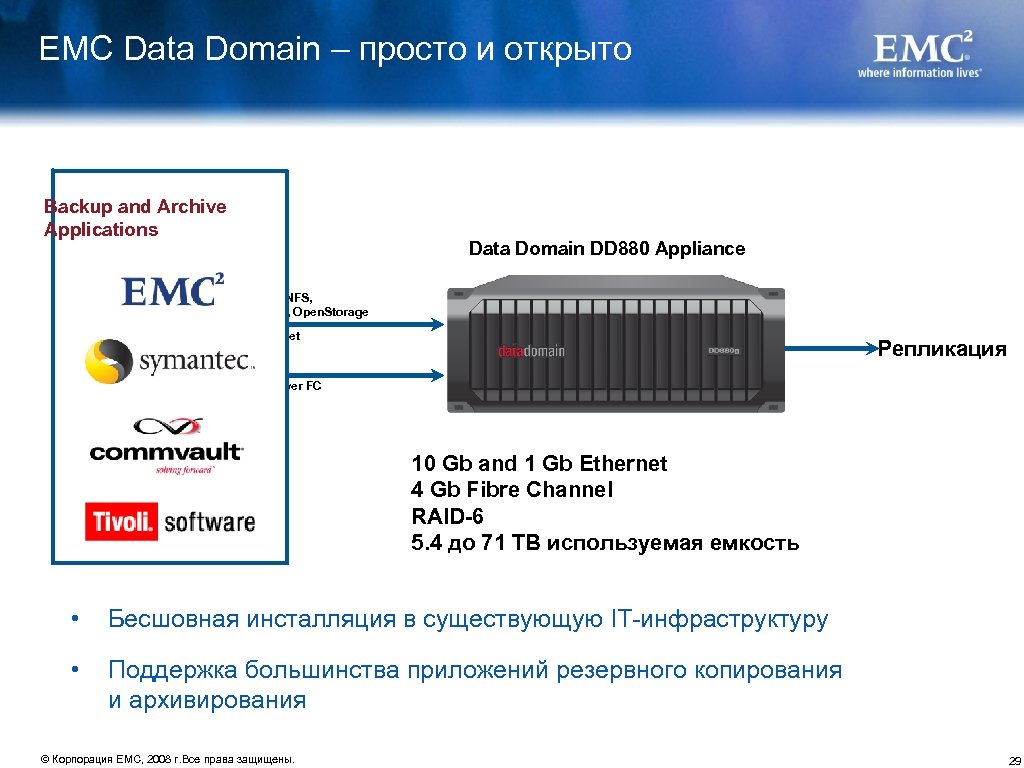

EMC Data Domain – просто и открыто Backup and Archive Applications Data Domain DD 880 Appliance CIFS, NDMP, Open. Storage Ethernet Репликация VTL over FC 10 Gb and 1 Gb Ethernet 4 Gb Fibre Channel RAID-6 5. 4 до 71 TB используемая емкость • Бесшовная инсталляция в существующую IT-инфраструктуру • Поддержка большинства приложений резервного копирования и архивирования © Корпорация EMC, 2008 г. Все права защищены. 29

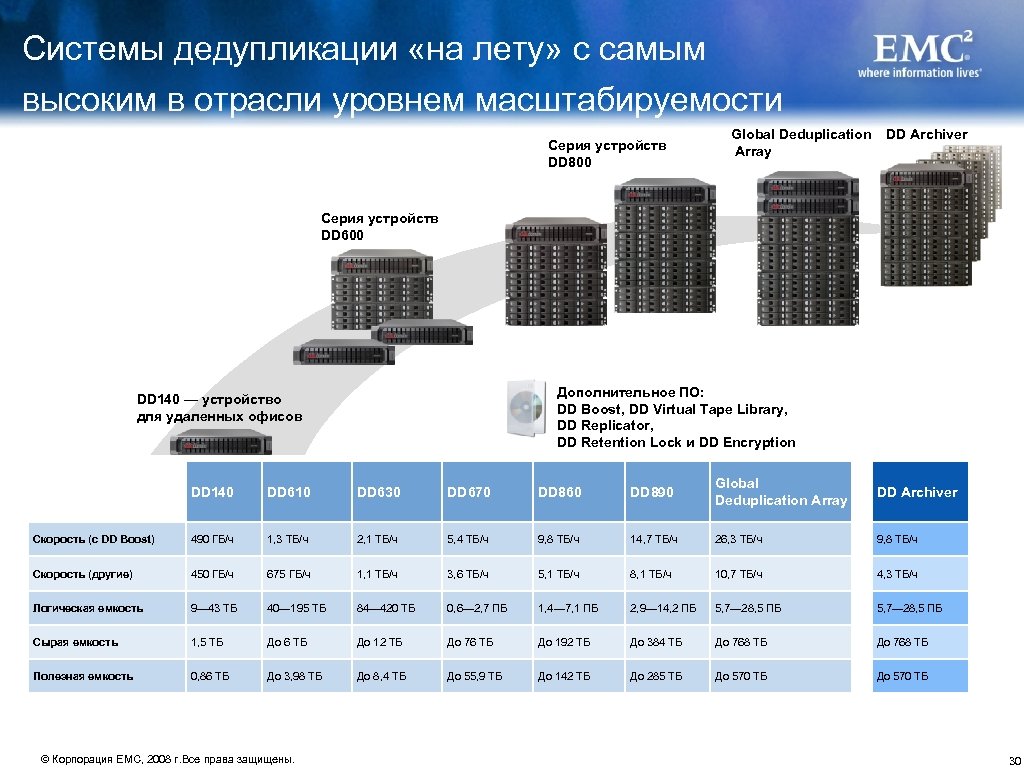

Системы дедупликации «на лету» с самым высоким в отрасли уровнем масштабируемости Серия устройств DD 800 Global Deduplication Array DD Archiver Серия устройств DD 600 Дополнительное ПО: DD Boost, DD Virtual Tape Library, DD Replicator, DD Retention Lock и DD Encryption DD 140 — устройство для удаленных офисов DD 140 DD 610 DD 630 DD 670 DD 860 DD 890 Global Deduplication Array DD Archiver Скорость (с DD Boost) 490 ГБ/ч 1, 3 ТБ/ч 2, 1 ТБ/ч 5, 4 ТБ/ч 9, 8 ТБ/ч 14, 7 ТБ/ч 26, 3 ТБ/ч 9, 8 ТБ/ч Скорость (другие) 450 ГБ/ч 675 ГБ/ч 1, 1 ТБ/ч 3, 6 ТБ/ч 5, 1 ТБ/ч 8, 1 ТБ/ч 10, 7 ТБ/ч 4, 3 ТБ/ч Логическая емкость 9— 43 ТБ 40— 195 ТБ 84— 420 ТБ 0, 6— 2, 7 ПБ 1, 4— 7, 1 ПБ 2, 9— 14, 2 ПБ 5, 7— 28, 5 ПБ Сырая емкость 1, 5 ТБ До 6 ТБ До 12 ТБ До 76 ТБ До 192 ТБ До 384 ТБ До 768 ТБ Полезная емкость 0, 86 ТБ До 3, 98 ТБ До 8, 4 ТБ До 55, 9 ТБ До 142 ТБ До 285 ТБ До 570 ТБ © Корпорация EMC, 2008 г. Все права защищены. 30

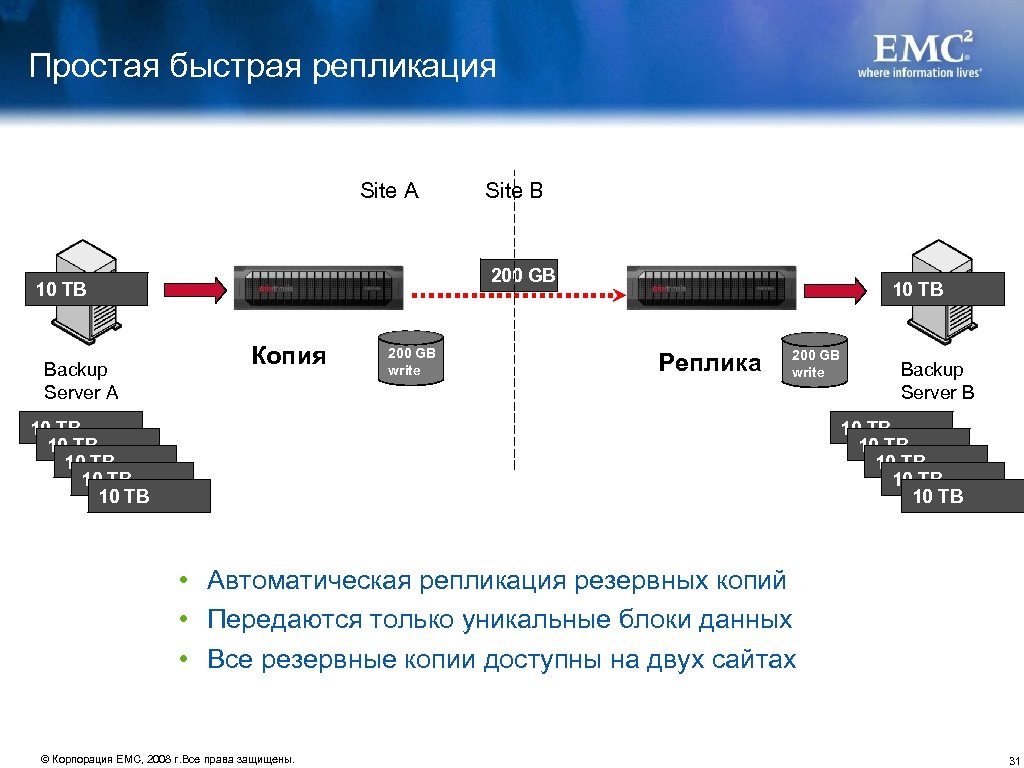

Простая быстрая репликация Site A Site B 200 GB 10 TB Backup Server A Копия 200 GB write 10 TB Реплика 200 GB write 10 TB 10 TB Backup Server B 10 TB 10 TB • Автоматическая репликация резервных копий • Передаются только уникальные блоки данных • Все резервные копии доступны на двух сайтах © Корпорация EMC, 2008 г. Все права защищены. 31

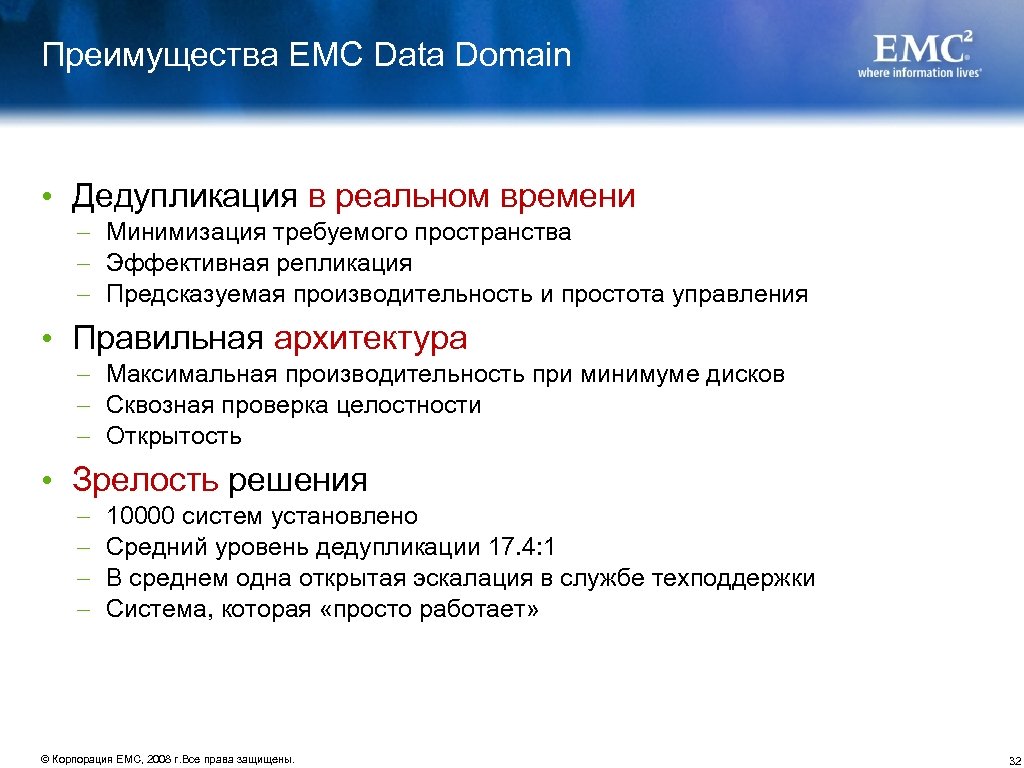

Преимущества EMC Data Domain • Дедупликация в реальном времени – Минимизация требуемого пространства – Эффективная репликация – Предсказуемая производительность и простота управления • Правильная архитектура – Максимальная производительность при минимуме дисков – Сквозная проверка целостности – Открытость • Зрелость решения – – 10000 систем установлено Средний уровень дедупликации 17. 4: 1 В среднем одна открытая эскалация в службе техподдержки Система, которая «просто работает» © Корпорация EMC, 2008 г. Все права защищены. 32

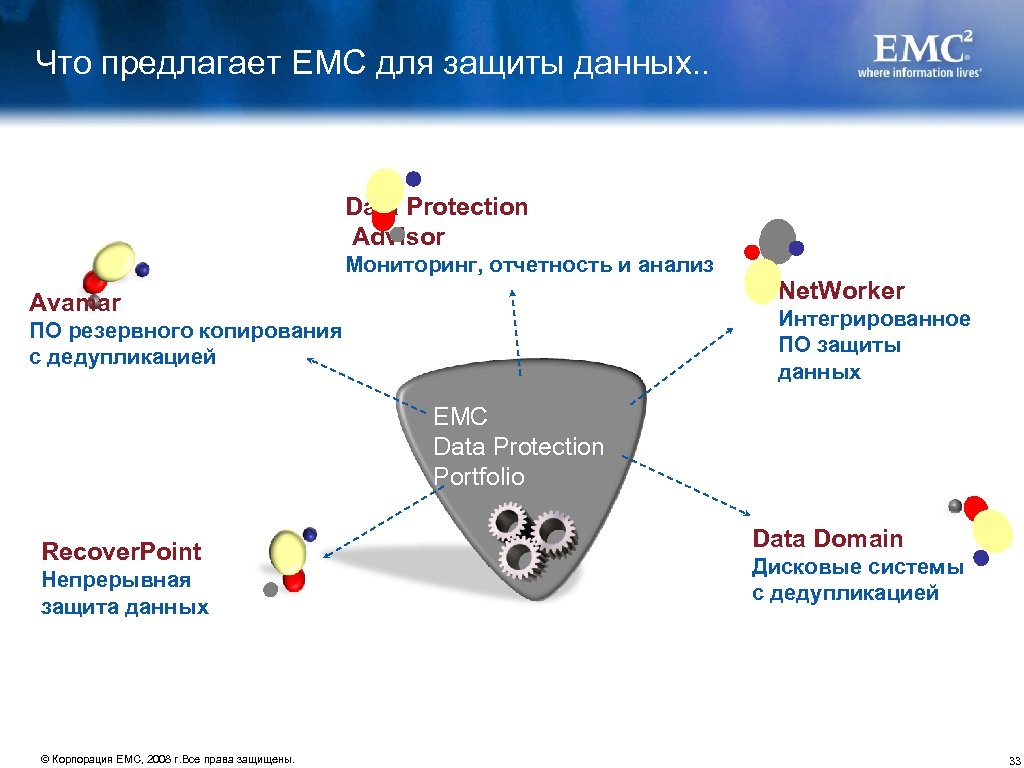

Что предлагает EMC для защиты данных. . Data Protection Advisor Мониторинг, отчетность и анализ Avamar Net. Worker Интегрированное ПО защиты данных ПО резервного копирования с дедупликацией EMC Data Protection Portfolio Recover. Point Непрерывная защита данных © Корпорация EMC, 2008 г. Все права защищены. Data Domain Дисковые системы с дедупликацией 33
