Решения АРС для предприятий среднего и малого бизнеса (SMB) АРС System Engineer All content

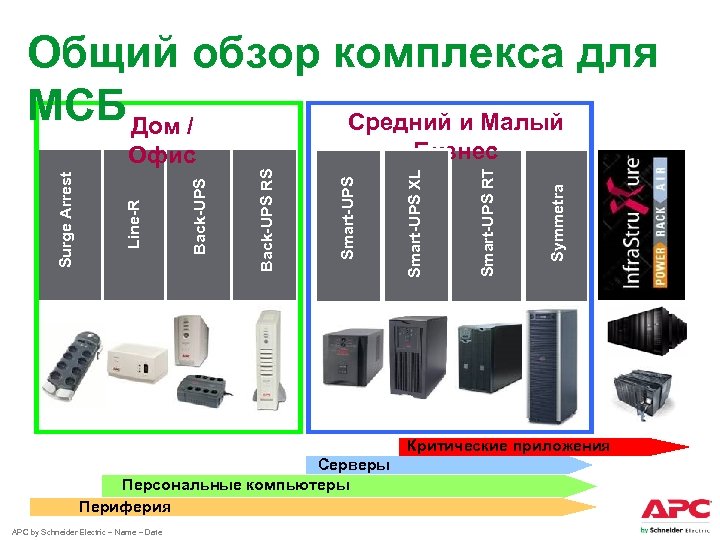

Общий обзор комплекса для МСБ Дом / Средний и Малый Symmetra Smart-UPS RT Smart-UPS Back-UPS RS Back-UPS Line-R Surge Arrest Smart-UPS XL Бизнес Офис Критические приложения Серверы Персональные компьютеры Периферия APC by Schneider Electric – Name – Date

Содержание ● ● ● Общий обзор Smart-UPS, SC Smart-UPS XL Smart-UPS RT Symmetra LX Управление ИБП APC by Schneider Electric – Name – Date

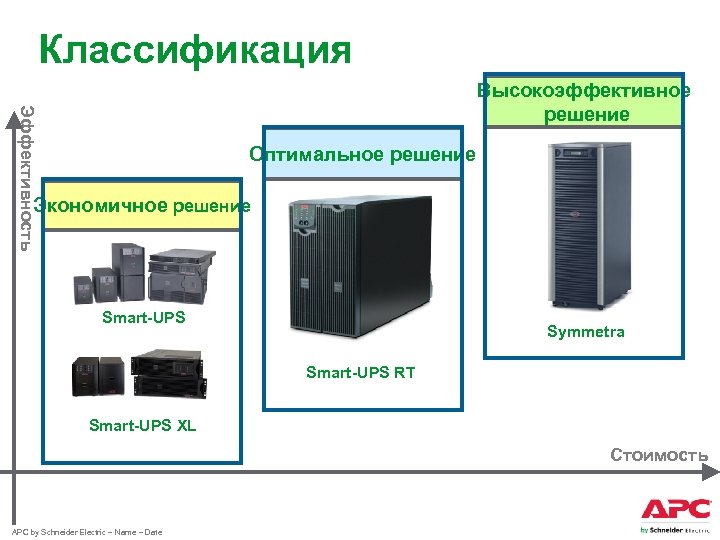

Классификация Эффективность Высокоэффективное решение Оптимальное решение Экономичное решение Smart-UPS Symmetra Smart-UPS RT Smart-UPS XL Стоимость APC by Schneider Electric – Name – Date

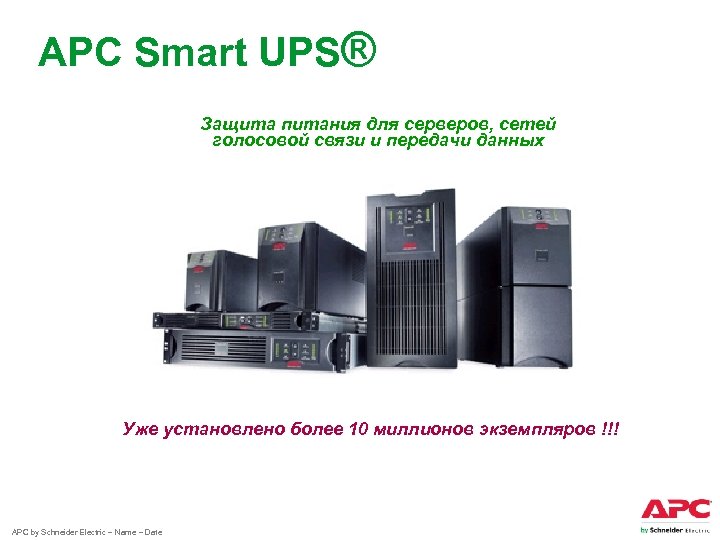

APC Smart UPS® Защита питания для серверов, сетей голосовой связи и передачи данных Уже установлено более 10 миллионов экземпляров !!! APC by Schneider Electric – Name – Date

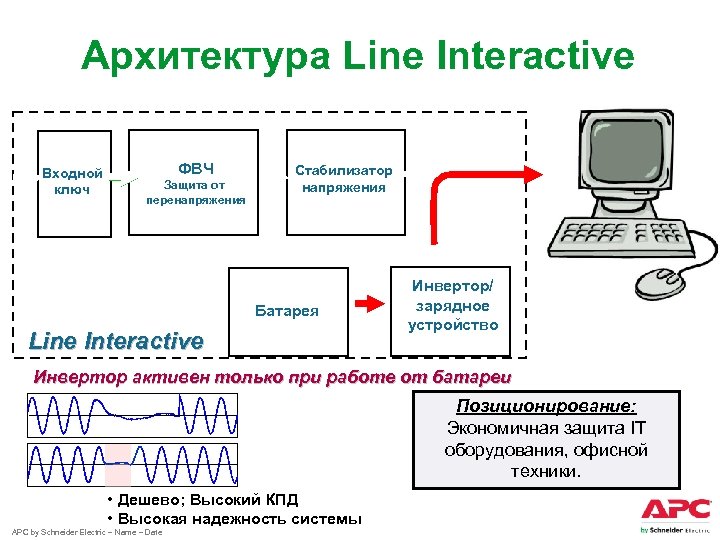

Архитектура Line Interactive Входной ключ ФВЧ Защита от перенапряжения Стабилизатор напряжения Батарея Line Interactive Инвертор/ зарядное устройство Инвертор активен только при работе от батареи Позиционирование: Экономичная защита IT оборудования, офисной техники. • Дешево; Высокий КПД • Высокая надежность системы APC by Schneider Electric – Name – Date

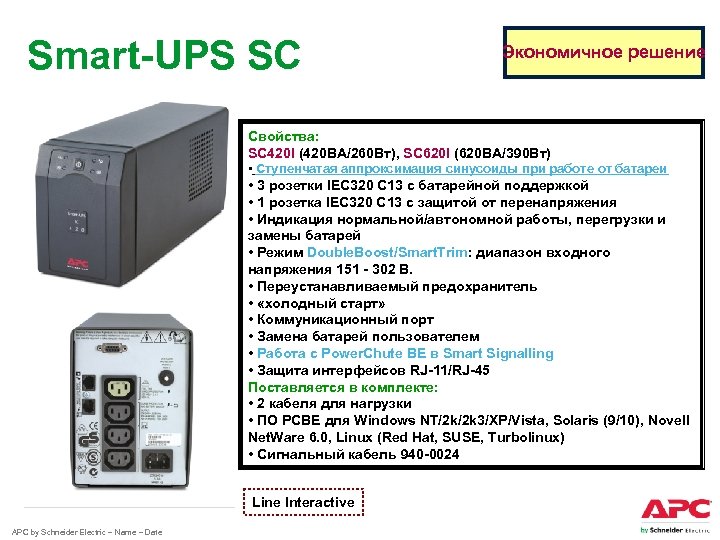

Smart-UPS SC Экономичное решение Свойства: SC 420 I (420 ВА/260 Вт), SC 620 I (620 ВА/390 Вт) • Ступенчатая аппроксимация синусоиды при работе от батареи • 3 розетки IEC 320 C 13 с батарейной поддержкой • 1 розетка IEC 320 C 13 с защитой от перенапряжения • Индикация нормальной/автономной работы, перегрузки и замены батарей • Режим Double. Boost/Smart. Trim: диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт • Замена батарей пользователем • Работа с Power. Chute BE в Smart Signalling • Защита интерфейсов RJ-11/RJ-45 Поставляется в комплекте: • 2 кабеля для нагрузки • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Line Interactive APC by Schneider Electric – Name – Date

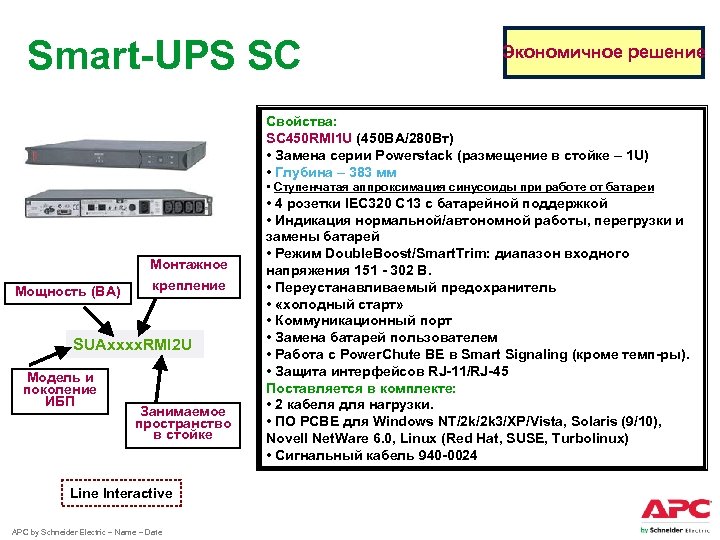

Smart-UPS SC Экономичное решение Свойства: SC 450 RMI 1 U (450 ВА/280 Вт) • Замена серии Powerstack (размещение в стойке – 1 U) • Глубина – 383 мм • Ступенчатая аппроксимация синусоиды при работе от батареи Мощность (ВА) Монтажное крепление SUAxxxx. RMI 2 U Модель и поколение ИБП Занимаемое пространство в стойке Line Interactive APC by Schneider Electric – Name – Date • 4 розетки IEC 320 C 13 с батарейной поддержкой • Индикация нормальной/автономной работы, перегрузки и замены батарей • Режим Double. Boost/Smart. Trim: диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт • Замена батарей пользователем • Работа с Power. Chute BE в Smart Signaling (кроме темп-ры). • Защита интерфейсов RJ-11/RJ-45 Поставляется в комплекте: • 2 кабеля для нагрузки. • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024

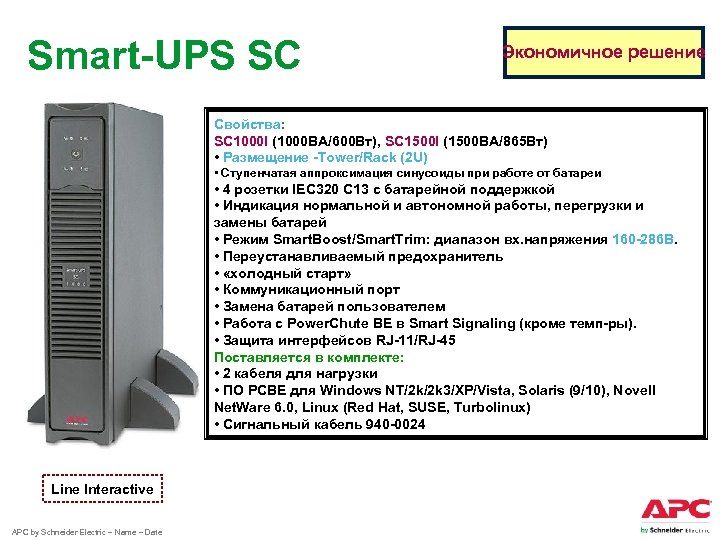

Smart-UPS SC Экономичное решение Свойства: SC 1000 I (1000 ВА/600 Вт), SC 1500 I (1500 ВА/865 Вт) • Размещение -Tower/Rack (2 U) • Ступенчатая аппроксимация синусоиды при работе от батареи • 4 розетки IEC 320 C 13 с батарейной поддержкой • Индикация нормальной и автономной работы, перегрузки и замены батарей • Режим Smart. Boost/Smart. Trim: диапазон вх. напряжения 160 -286 В. • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт • Замена батарей пользователем • Работа с Power. Chute BE в Smart Signaling (кроме темп-ры). • Защита интерфейсов RJ-11/RJ-45 Поставляется в комплекте: • 2 кабеля для нагрузки • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Line Interactive APC by Schneider Electric – Name – Date

Smart-UPS Экономичное решение Свойства: SUA 750 I (750 ВА/500 W) : • Чистая синусоида при работе от батареи • Вход IEC 320 С 14, выход 6 розеток IEC 320 C 13 • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Double. Boost/Smart. Trim: диапазон входного напряжения 151 - 302 В • Переустанавливаемый предохранитель • Регулировка чувствительности • «холодный старт» • Коммуникационный порт/USB • Замена батарей пользователем • Работа с Power. Chute BE в Smart Signaling • Работа с аксессуарами типа Smart. Slot • Возможность отключения батареи (размыкатель) • Компенсация температурного воздействия (для батарей) Поставляется в комплекте: • 2 кабеля для нагрузки, разборная вилка IEC 320 C 14 • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Line Interactive Опция: • Карты управления ИБП и гашения серверов AP 9617/AP 9618/AP 9619 APC by Schneider Electric – Name – Date

Smart-UPS Экономичное решение Свойства: SUA 1000 I (1000 ВА/670 Вт), SUA 1500 I (1500 ВА/980 Вт): • Чистая синусоида при работе от батареи • Вход IEC 320 C 14, выход 8 розеток IEC 320 C 13 • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Double. Boost/Smart. Trim: диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • Регулировка чувствительности • «холодный старт» • Коммуникационный порт/USB • Замена батарей пользователем • Работа с Power. Chute BE в Smart Signaling • Работа с аксессуарами типа Smart. Slot • Возможность отключения батареи • Компенсация температурного воздействия (для батарей) Поставляется в комплекте: • 2 кабеля для нагрузки, разборная вилка IEC 320 C 14 • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Line Interactive Опция: • Карты управления ИБП и гашения серверов AP 9617/AP 9618/AP 9619 APC by Schneider Electric – Name – Date

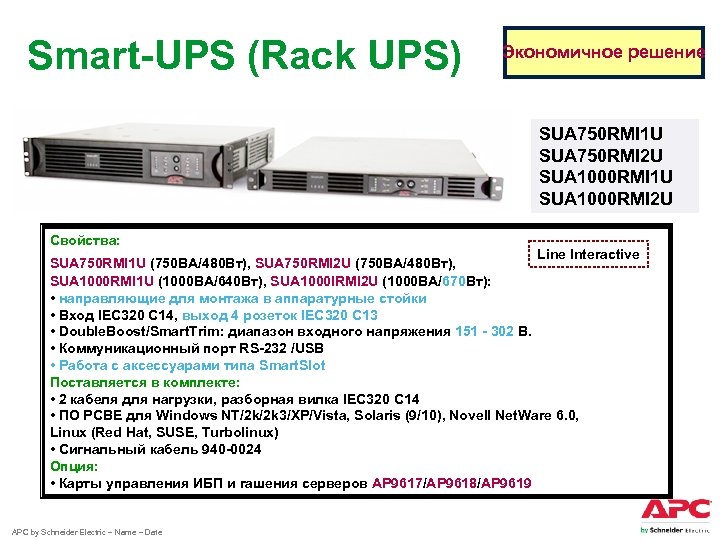

Smart-UPS (Rack UPS) Экономичное решение SUA 750 RMI 1 U SUA 750 RMI 2 U SUA 1000 RMI 1 U SUA 1000 RMI 2 U Свойства: Line Interactive SUA 750 RMI 1 U (750 ВА/480 Вт), SUA 750 RMI 2 U (750 ВА/480 Вт), SUA 1000 RMI 1 U (1000 ВА/640 Вт), SUA 1000 IRMI 2 U (1000 ВА/670 Вт): • направляющие для монтажа в аппаратурные стойки • Вход IEC 320 C 14, выход 4 розеток IEC 320 C 13 • Double. Boost/Smart. Trim: диапазон входного напряжения 151 - 302 В. • Коммуникационный порт RS-232 /USB • Работа с аксессуарами типа Smart. Slot Поставляется в комплекте: • 2 кабеля для нагрузки, разборная вилка IEC 320 C 14 • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Опция: • Карты управления ИБП и гашения серверов AP 9617/AP 9618/AP 9619 APC by Schneider Electric – Name – Date

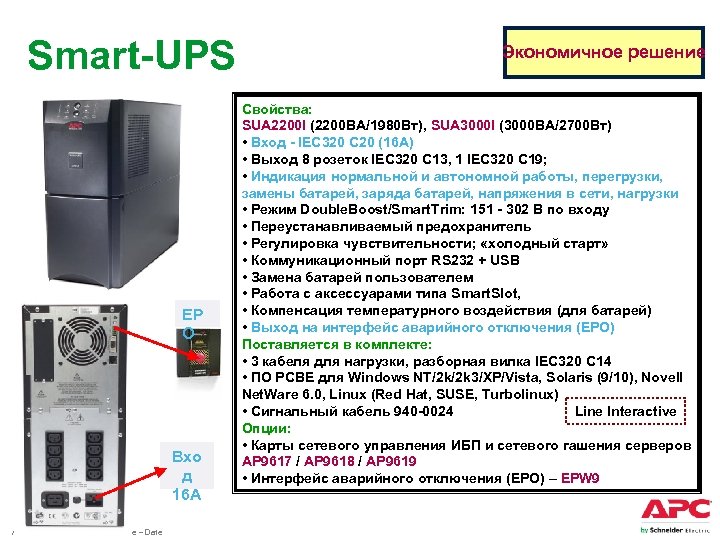

Smart-UPS EP O Вхо д 16 A APC by Schneider Electric – Name – Date Экономичное решение Свойства: SUA 2200 I (2200 ВА/1980 Вт), SUA 3000 I (3000 ВА/2700 Вт) • Вход - IEC 320 C 20 (16 А) • Выход 8 розеток IEC 320 C 13, 1 IEC 320 C 19; • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Режим Double. Boost/Smart. Trim: 151 - 302 В по входу • Переустанавливаемый предохранитель • Регулировка чувствительности; «холодный старт» • Коммуникационный порт RS 232 + USB • Замена батарей пользователем • Работа с аксессуарами типа Smart. Slot, • Компенсация температурного воздействия (для батарей) • Выход на интерфейс аварийного отключения (EPO) Поставляется в комплекте: • 3 кабеля для нагрузки, разборная вилка IEC 320 C 14 • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Line Interactive Опции: • Карты сетевого управления ИБП и сетевого гашения серверов AP 9617 / AP 9618 / AP 9619 • Интерфейс аварийного отключения (EPO) – EPW 9

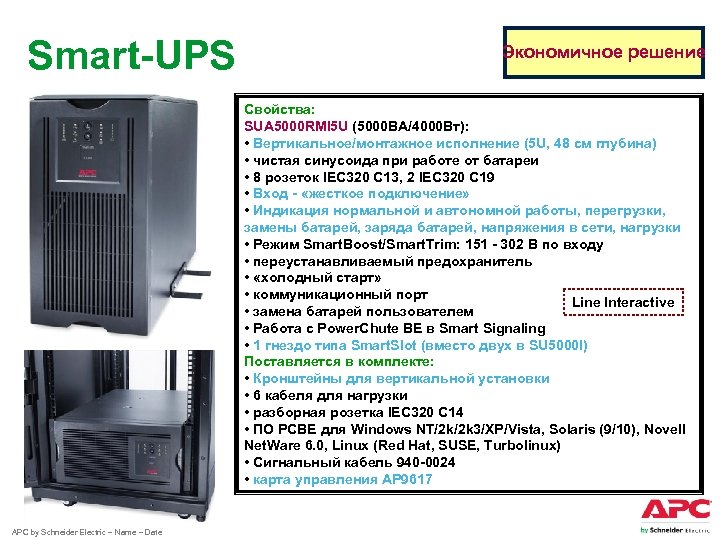

Smart-UPS Экономичное решение Свойства: SUA 5000 RMI 5 U (5000 ВА/4000 Вт): • Вертикальное/монтажное исполнение (5 U, 48 cм глубина) • чистая синусоида при работе от батареи • 8 розеток IEC 320 C 13, 2 IEC 320 C 19 • Вход - «жесткое подключение» • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Режим Smart. Boost/Smart. Trim: 151 - 302 В по входу • переустанавливаемый предохранитель • «холодный старт» • коммуникационный порт Line Interactive • замена батарей пользователем • Работа с Power. Chute BE в Smart Signaling • 1 гнездо типа Smart. Slot (вместо двух в SU 5000 I) Поставляется в комплекте: • Кронштейны для вертикальной установки • 6 кабеля для нагрузки • разборная розетка IEC 320 C 14 • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 • карта управления AP 9617 APC by Schneider Electric – Name – Date

APC Smart-UPS XL Внешние батареи Подключаются по принципу Plug-and-Play и обеспечивают защищаемое оборудование высококачественным бесперебойным питанием Экономичное решение Соединители постоянного тока Возможность быстрого подключения дополнительных батарей Line Interactive Регулируемая чувствительность к уровню напряжения обеспечивает настройку ИБП на оптимальную производительность APC by Schneider Electric – Name – Date

Smart-UPS XL Экономичное решение Свойства: SUA 750 XLI (750 ВА/600 Вт), SUA 1000 XLI (1000 ВА/800 Вт) : • Чистая синусоида при работе от батареи • Вход IEC 320 C 14, выход 8 розеток IEC 320 C 13 • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Режим Double. Boost/Smart. Trim: • диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • Регулировка чувствительности, «холодный старт» • Коммуникационный порт/USB • Замена батарей пользователем Line Interactive • Работа с Power. Chute BE в Smart Signaling • Работа с аксессуарами типа Smart. Slot • Возможность отключения батареи • Компенсация температурного воздействия (для батарей) • Возможность подключения батарей SUA 24 XLBP или UXBP 24 Поставляется в комплекте: • 2 кабеля для нагрузки • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Опции: • Карты управления ИБП и гашения серверов AP 9617/AP 9618/AP 9619 APC by Schneider Electric – Name – Date

Smart-UPS XL Экономичное решение Свойства: SUA 2200 XLI (2200 ВА/1980 Вт), SUA 3000 XLI (3000 ВА/2700 Вт) • Чистая синусоида при работе от батареи • Вход - IEC 320 C 20 (16 А) • Выход 8 розеток IEC 320 C 13, 1 IEC 320 C 19, • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки • Диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • Регулировка чувствительности, «холодный старт» • Коммуникационный порт (DB-9 COM, USB) • Работа с Power. Chute BE в Smart Signaling Line Interactive • Работа с аксессуарами типа Smart. Slot • Выход на порт аварийного отключения EPO • Батареи - SUA 48 XLBP (до 10 штук) Поставляется в комплекте: • 3 кабеля для нагрузки (10 A) • 2 входных кабеля с IEC 320 C 19 (разные сетевые розетки) • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • Сигнальный кабель 940 -0024 Опции: • Карты управления ИБП и гашения серверов AP 9617/AP 9618/AP 9619 • Интерфейс аварийного отключения (EPO) – EPW 9 APC by Schneider Electric – Name – Date

Smart-UPS XL Battery Экономичное решение SUA 24 XLBP • 24 V • 1 блок = 31. 7 кг UXBP 24 • 24 V • 1 блок = 127 кг !!!!! SUA 48 XLBP • 48 V • 1 блок = 66, 4 кг • 10 блоков = 664 кг!!! • 5 U в стойке SUA 039 • кабель 1, 3 метра • для SUA 48 XLBP APC by Schneider Electric – Name – Date

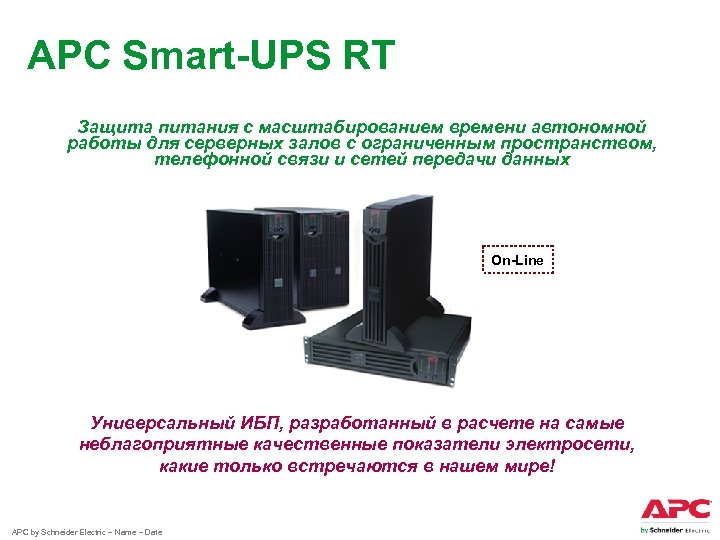

APC Smart-UPS RT Защита питания с масштабированием времени автономной работы для серверных залов с ограниченным пространством, телефонной связи и сетей передачи данных On-Line Универсальный ИБП, разработанный в расчете на самые неблагоприятные качественные показатели электросети, какие только встречаются в нашем мире! APC by Schneider Electric – Name – Date

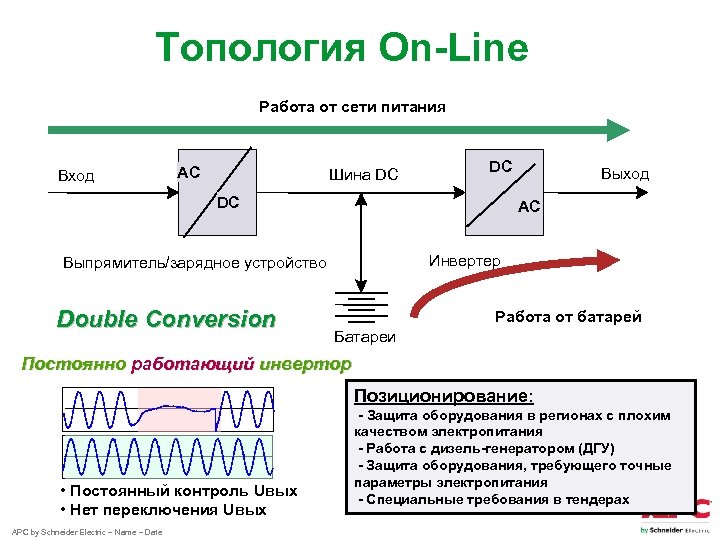

Топология On-Line Работа от сети питания Вход AC Шина DC DC DC AC Инвертер Выпрямитель/зарядное устройство Double Conversion Выход Работа от батарей Батареи Постоянно работающий инвертор Позиционирование: • Постоянный контроль Uвых • Нет переключения Uвых APC by Schneider Electric – Name – Date - Защита оборудования в регионах с плохим качеством электропитания - Работа с дизель-генератором (ДГУ) - Защита оборудования, требующего точные параметры электропитания - Специальные требования в тендерах

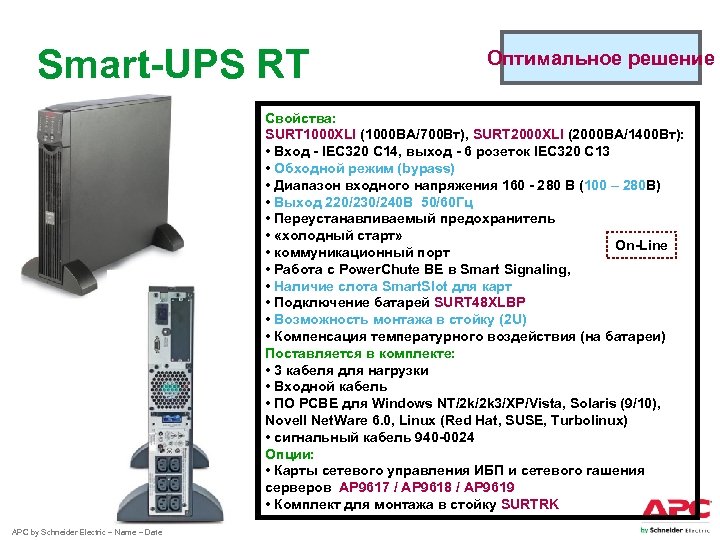

Smart-UPS RT Оптимальное решение Свойства: SURT 1000 XLI (1000 ВА/700 Вт), SURT 2000 XLI (2000 ВА/1400 Вт): • Вход - IEC 320 C 14, выход - 6 розеток IEC 320 C 13 • Обходной режим (bypass) • Диапазон входного напряжения 160 - 280 В (100 – 280 В) • Выход 220/230/240 В 50/60 Гц • Переустанавливаемый предохранитель • «холодный старт» On-Line • коммуникационный порт • Работа с Power. Chute BE в Smart Signaling, • Наличие слота Smart. Slot для карт • Подключение батарей SURT 48 XLBP • Возможность монтажа в стойку (2 U) • Компенсация температурного воздействия (на батареи) Поставляется в комплекте: • 3 кабеля для нагрузки • Входной кабель • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • сигнальный кабель 940 -0024 Опции: • Карты сетевого управления ИБП и сетевого гашения серверов AP 9617 / AP 9618 / AP 9619 • Комплект для монтажа в стойку SURTRK APC by Schneider Electric – Name – Date

Smart-UPS RT SURT 3000 XLI SURTD 5000 XLI SURT 6000 XLI SURT 00 7 APC by Schneider Electric – Name – Date Оптимальное решение Свойства SURT 3000 XLI (2, 1 к. Вт), SURT 6000 XLI (4, 2 к. Вт) SURTD 3000 XLI (2, 1 к. Вт), SURTD 5000 XLI (3. 5 к. Вт) • Выход - 8 розеток IEC 320 C 13 + 2 IEC 320 C 19. • Вход - IEC 320 C 20 (для 3 к. ВА) • Жесткое подключение по входу (для 5/6 к. ВА) • Обходной режим (bypass – встроенный и сервисный) • Диапазон входного напряжения 160 - 280 В (100 – 280 В) • Выход 220/230/240 В 50/60 Гц • Переустанавливаемый предохранитель, «холодный старт» • коммуникационный порт • Подключение батарей SURT 192 XLBP (до 10 штук) • Возможность установки в стойку (3 U) • Компенсация температурного воздействия (на батареи) • Emergency Power Off (EPO) • Замена батарей пользователем • Три раздельные группы нагрузки (по защите) Поставляется в комплекте: On-Line • 6 кабелей для нагрузки (10 А) • Входной кабель только для 3 к. ВА • AP 9619(Web/SNMP card) для 5/6 к. ВА • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10) Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • сигнальный кабель 940 -1524 Опции: • Комплект “жесткий” выход SURT 007 • Комплект для монтажа в стойку SURTRK 2

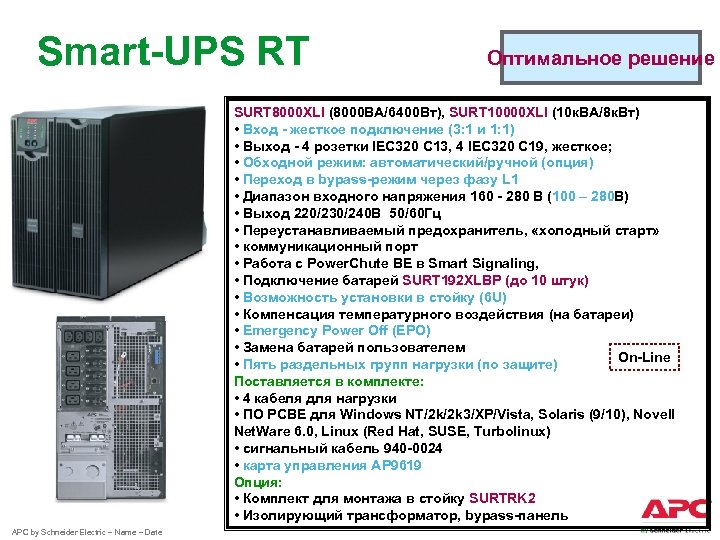

Smart-UPS RT Оптимальное решение SURT 8000 XLI (8000 ВА/6400 Вт), SURT 10000 XLI (10 к. ВА/8 к. Вт) • Вход - жесткое подключение (3: 1 и 1: 1) • Выход - 4 розетки IEC 320 C 13, 4 IEC 320 C 19, жесткое; • Обходной режим: автоматический/ручной (опция) • Переход в bypass-режим через фазу L 1 • Диапазон входного напряжения 160 - 280 В (100 – 280 В) • Выход 220/230/240 В 50/60 Гц • Переустанавливаемый предохранитель, «холодный старт» • коммуникационный порт • Работа с Power. Chute BE в Smart Signaling, • Подключение батарей SURT 192 XLBP (до 10 штук) • Возможность установки в стойку (6 U) • Компенсация температурного воздействия (на батареи) • Emergency Power Off (EPO) • Замена батарей пользователем On-Line • Пять раздельных групп нагрузки (по защите) Поставляется в комплекте: • 4 кабеля для нагрузки • ПО PCBE для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • сигнальный кабель 940 -0024 • карта управления AP 9619 Опция: • Комплект для монтажа в стойку SURTRK 2 • Изолирующий трансформатор, bypass-панель APC by Schneider Electric – Name – Date

Smart-UPS RT APC by Schneider Electric – Name – Date Оптимальное решение SURT 15 KRMXLI (12 к. Вт/15 к. ВА), SURT 20 KRMXLI (16 к. Вт/20 к. ВА) • Вход - жесткое подключение (3: 3, 3: 1 или 1: 1) • Выход - жесткое подключение (трех/одно фазное) + 8 IEC 320 C 19 • Обходной режим (bypass – встроенный и сервисный) • Переход в bypass-режим через фазу L 1 • Диапазон входного напряжения 160 - 280 В (100 – 280 В) 40 -70 Гц • Выход 220/230/240 В, 380/400/415 В 50/60 Гц • Переустанавливаемый предохранитель, «холодный старт» • Дисплей Power. View • Подключение батарей SURT 192 XLBP 2 (до 8 штук) • Возможность установки в стойку (12 U) • Компенсация температурного воздействия (на батареи) • Emergency Power Off (EPO) • Замена батарей пользователем On-Line Поставляется в комплекте: • 2 кабеля C 19 -C 20 • ПО Power. Chute для Windows NT/2 k/2 k 3/XP/Vista, Solaris (9/10), Novell Net. Ware 6. 0, Linux (Red Hat, SUSE, Turbolinux) • сигнальный кабель 940 -1524 • карта управления AP 9619 Опция: • Полка для напольного исполнения SURT 013 • Изолирующий трансформатор APTF 20 KW 01 • Сервисная bypass-панель (режим 3: 1) SBP 16 KP, SBP 16 KRMI 4 U • Кабель-удлинитель (3, 5 м. ) для внешних батарей SURT 019 • Сменные панели PDU SYPD 9 и SYPD 10

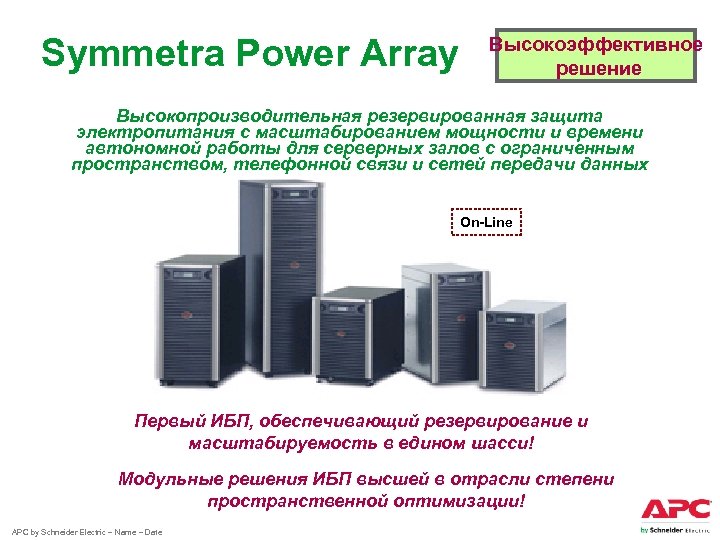

Symmetra Power Array Высокоэффективное решение Высокопроизводительная резервированная защита электропитания с масштабированием мощности и времени автономной работы для серверных залов с ограниченным пространством, телефонной связи и сетей передачи данных On-Line Первый ИБП, обеспечивающий резервирование и масштабируемость в едином шасси! Модульные решения ИБП высшей в отрасли степени пространственной оптимизации! APC by Schneider Electric – Name – Date

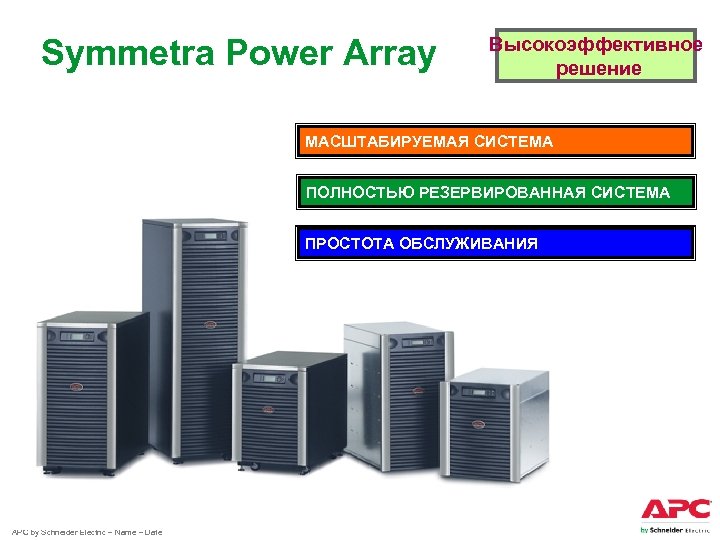

Symmetra Power Array Высокоэффективное решение МАСШТАБИРУЕМАЯ СИСТЕМА ПОЛНОСТЬЮ РЕЗЕРВИРОВАННАЯ СИСТЕМА ПРОСТОТА ОБСЛУЖИВАНИЯ APC by Schneider Electric – Name – Date

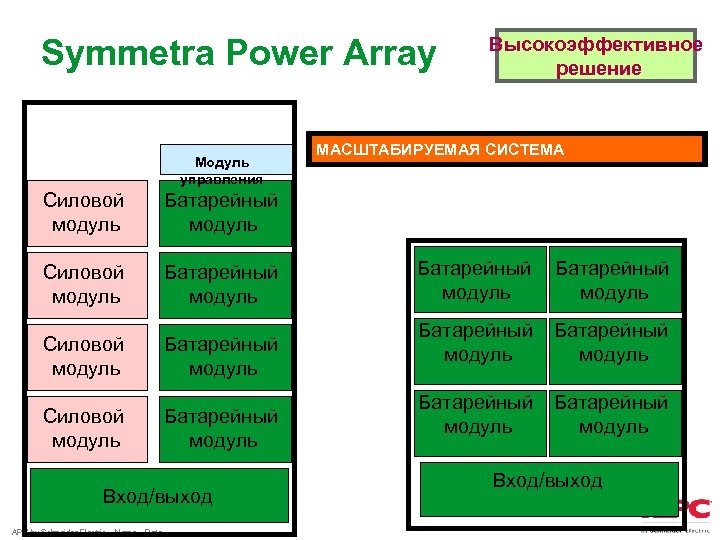

Symmetra Power Array Модуль управления Силовой модуль Батарейный модуль МАСШТАБИРУЕМАЯ СИСТЕМА Батарейный модуль Силовой модуль Высокоэффективное решение Вход/выход APC by Schneider Electric – Name – Date Батарейный модуль Батарейный модуль Вход/выход

Symmetra Power Array Силовой модуль ПОЛНОСТЬЮ РЕЗЕРВИРОВАННАЯ СИСТЕМА Управление Силовой модуль Батарейный модуль Вход/выход APC by Schneider Electric – Name – Date Силовой Модуль Батарейный модуль Управление Батарейный модуль Силовой модуль Управление Батарейный Модуль Силовой модуль Высокоэффективное решение Силовой Модуль Батарейный модуль или Вход/выход

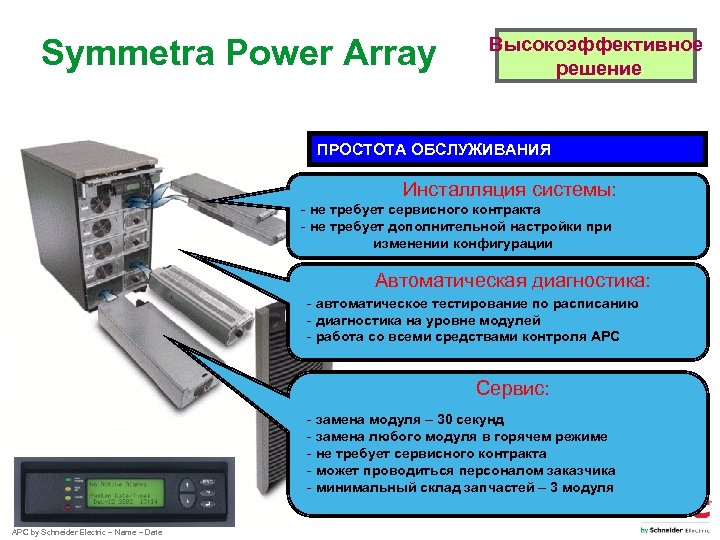

Symmetra Power Array Высокоэффективное решение ПРОСТОТА ОБСЛУЖИВАНИЯ Инсталляция системы: - не требует сервисного контракта - не требует дополнительной настройки при изменении конфигурации Автоматическая диагностика: - автоматическое тестирование по расписанию - диагностика на уровне модулей - работа со всеми средствами контроля АРС Сервис: - замена модуля – 30 секунд - замена любого модуля в горячем режиме - не требует сервисного контракта - может проводиться персоналом заказчика - минимальный склад запчастей – 3 модуля APC by Schneider Electric – Name – Date

Symmetra Power Array Панель Power View Локальный контроль над ИБП Слоты для силовых модулей Возможность наращивания мощности ИБП Силовые модули Мощность - 4 к. ВА On-Line APC by Schneider Electric – Name – Date Bypass Электронный контроль bypass переключений Модули управления Резервирование системы управления и контроля ИБП Слоты для батарейных модулей Возможность наращивания времени резервирования Батарейные модули

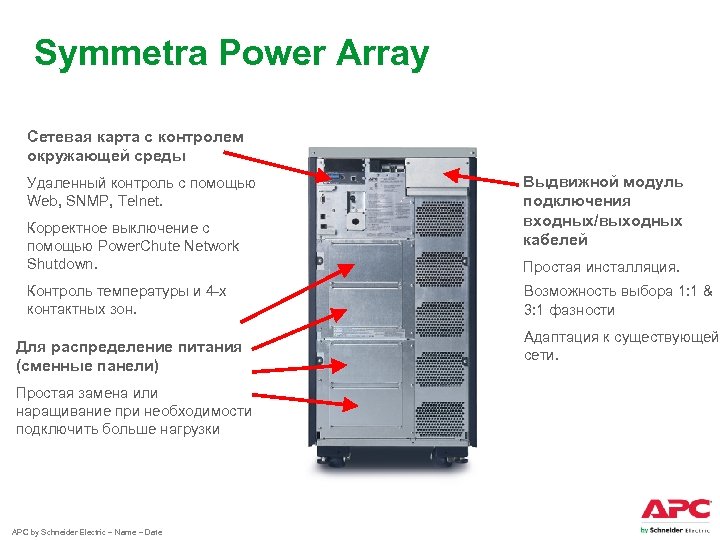

Symmetra Power Array Сетевая карта с контролем окружающей среды Удаленный контроль с помощью Web, SNMP, Telnet. Корректное выключение с помощью Power. Chute Network Shutdown. Контроль температуры и 4 -х контактных зон. Для распределение питания (сменные панели) Простая замена или наращивание при необходимости подключить больше нагрузки APC by Schneider Electric – Name – Date Выдвижной модуль подключения входных/выходных кабелей Простая инсталляция. Возможность выбора 1: 1 & 3: 1 фазности Адаптация к существующей сети.

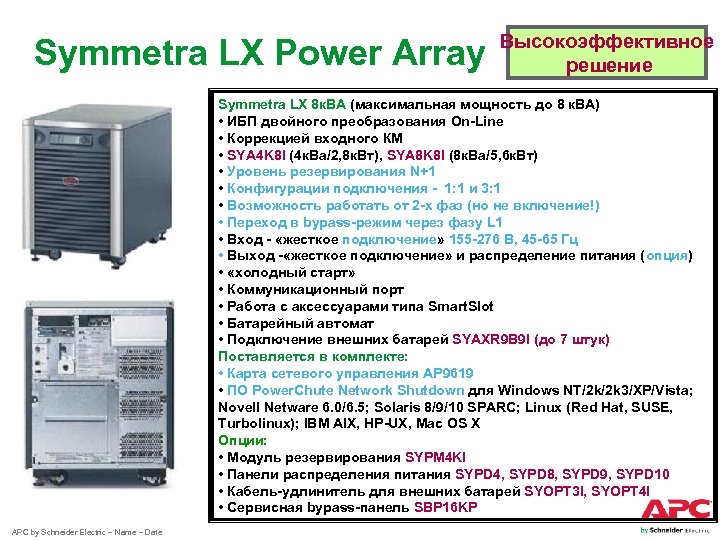

Symmetra LX Power Array Высокоэффективное решение Symmetra LX 8 к. ВА (максимальная мощность до 8 к. ВА) • ИБП двойного преобразования On-Line • Коррекцией входного КМ • SYA 4 K 8 I (4 к. Ва/2, 8 к. Вт), SYA 8 K 8 I (8 к. Ва/5, 6 к. Вт) • Уровень резервирования N+1 • Конфигурации подключения - 1: 1 и 3: 1 • Возможность работать от 2 -х фаз (но не включение!) • Переход в bypass-режим через фазу L 1 • Вход - «жесткое подключение» 155 -276 В, 45 -65 Гц • Выход - «жесткое подключение» и распределение питания (опция) • «холодный старт» • Коммуникационный порт • Работа с аксессуарами типа Smart. Slot • Батарейный автомат • Подключение внешних батарей SYAXR 9 B 9 I (до 7 штук) Поставляется в комплекте: • Карта сетевого управления AP 9619 • ПО Power. Chute Network Shutdown для Windows NT/2 k/2 k 3/XP/Vista; Novell Netware 6. 0/6. 5; Solaris 8/9/10 SPARC; Linux (Red Hat, SUSE, Turbolinux); IBM AIX, HP-UX, Mac OS X Опции: • Модуль резервирования SYPM 4 KI • Панели распределения питания SYPD 4, SYPD 8, SYPD 9, SYPD 10 • Кабель-удлинитель для внешних батарей SYOPT 3 I, SYOPT 4 I • Сервисная bypass-панель SBP 16 KP APC by Schneider Electric – Name – Date

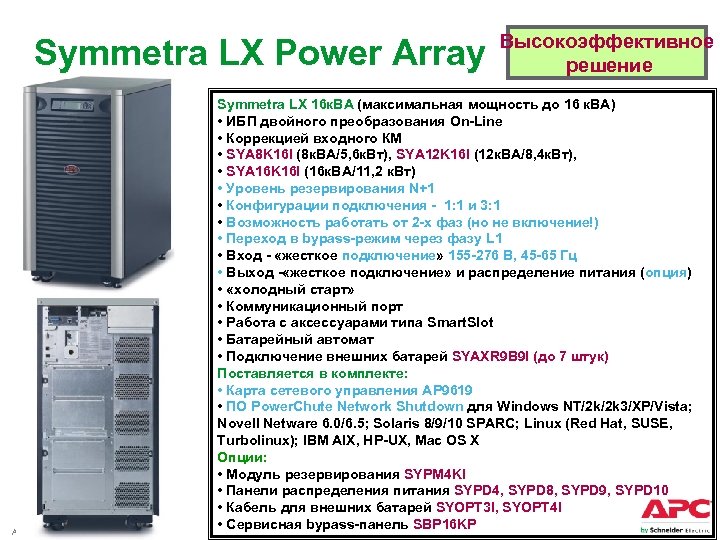

Symmetra LX Power Array APC by Schneider Electric – Name – Date Высокоэффективное решение Symmetra LX 16 к. ВА (максимальная мощность до 16 к. ВА) • ИБП двойного преобразования On-Line • Коррекцией входного КМ • SYA 8 K 16 I (8 к. ВA/5, 6 к. Вт), SYA 12 K 16 I (12 к. ВА/8, 4 к. Вт), • SYA 16 K 16 I (16 к. ВА/11, 2 к. Вт) • Уровень резервирования N+1 • Конфигурации подключения - 1: 1 и 3: 1 • Возможность работать от 2 -х фаз (но не включение!) • Переход в bypass-режим через фазу L 1 • Вход - «жесткое подключение» 155 -276 В, 45 -65 Гц • Выход - «жесткое подключение» и распределение питания (опция) • «холодный старт» • Коммуникационный порт • Работа с аксессуарами типа Smart. Slot • Батарейный автомат • Подключение внешних батарей SYAXR 9 B 9 I (до 7 штук) Поставляется в комплекте: • Карта сетевого управления AP 9619 • ПО Power. Chute Network Shutdown для Windows NT/2 k/2 k 3/XP/Vista; Novell Netware 6. 0/6. 5; Solaris 8/9/10 SPARC; Linux (Red Hat, SUSE, Turbolinux); IBM AIX, HP-UX, Mac OS X Опции: • Модуль резервирования SYPM 4 KI • Панели распределения питания SYPD 4, SYPD 8, SYPD 9, SYPD 10 • Кабель для внешних батарей SYOPT 3 I, SYOPT 4 I • Сервисная bypass-панель SBP 16 KP

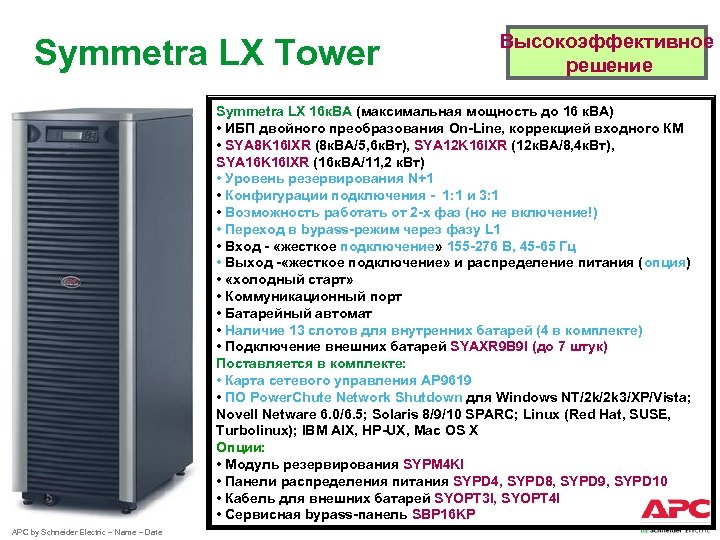

Symmetra LX Tower Высокоэффективное решение Symmetra LX 16 к. ВА (максимальная мощность до 16 к. ВА) • ИБП двойного преобразования On-Line, коррекцией входного КМ • SYA 8 K 16 IXR (8 к. ВA/5, 6 к. Вт), SYA 12 K 16 IXR (12 к. ВА/8, 4 к. Вт), SYA 16 K 16 IXR (16 к. ВА/11, 2 к. Вт) • Уровень резервирования N+1 • Конфигурации подключения - 1: 1 и 3: 1 • Возможность работать от 2 -х фаз (но не включение!) • Переход в bypass-режим через фазу L 1 • Вход - «жесткое подключение» 155 -276 В, 45 -65 Гц • Выход - «жесткое подключение» и распределение питания (опция) • «холодный старт» • Коммуникационный порт • Батарейный автомат • Наличие 13 слотов для внутренних батарей (4 в комплекте) • Подключение внешних батарей SYAXR 9 B 9 I (до 7 штук) Поставляется в комплекте: • Карта сетевого управления AP 9619 • ПО Power. Chute Network Shutdown для Windows NT/2 k/2 k 3/XP/Vista; Novell Netware 6. 0/6. 5; Solaris 8/9/10 SPARC; Linux (Red Hat, SUSE, Turbolinux); IBM AIX, HP-UX, Mac OS X Опции: • Модуль резервирования SYPM 4 KI • Панели распределения питания SYPD 4, SYPD 8, SYPD 9, SYPD 10 • Кабель для внешних батарей SYOPT 3 I, SYOPT 4 I • Сервисная bypass-панель SBP 16 KP APC by Schneider Electric – Name – Date

Symmetra Power Array - опции Распределение питания (сменные панели) Модули для Symmetra LX SYPM 4 KI SYPD 1 0 SYPD 4 SYBT 5 SYMIM 5 SYPD 9 SYPD 8 APC by Schneider Electric – Name – Date

Symmetra Power Array - опции Блок внешних батарей (9 слотов) Bypass-панель SBP 16 KP Удлинитель для батарейных стоек SYAOPT 3 I SYAXR 9 B 9 I APC by Schneider Electric – Name – Date

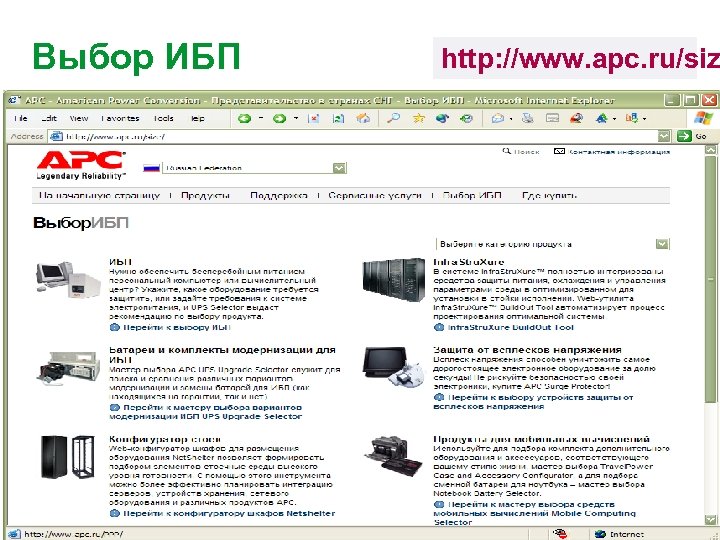

Выбор ИБП APC by Schneider Electric – Name – Date http: //www. apc. ru/siz

Управление ИБП Power. Chute Business Edition PCBE RS 232, USB Power Chute BE Software Power PCNS Power. Chute Network Shutdown Power UPS Network Adaptor APC by Schneider Electric – Name – Date Power Chute NS Software LAN

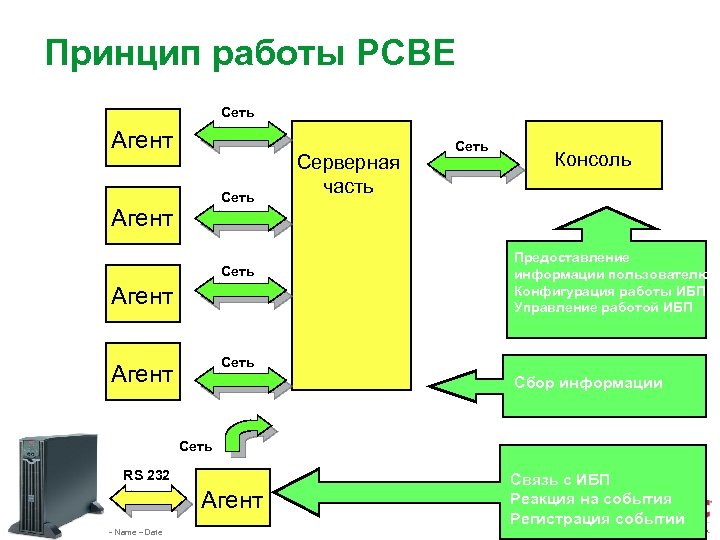

Принцип работы PCBE Сеть Агент Серверная часть Сеть Консоль Предоставление информации пользователю Конфигурация работы ИБП Управление работой ИБП Сеть Агент Сбор информации Сеть RS 232 Агент APC by Schneider Electric – Name – Date Связь с ИБП Реакция на события Регистрация событий

Интерфейс PCBE APC by Schneider Electric – Name – Date

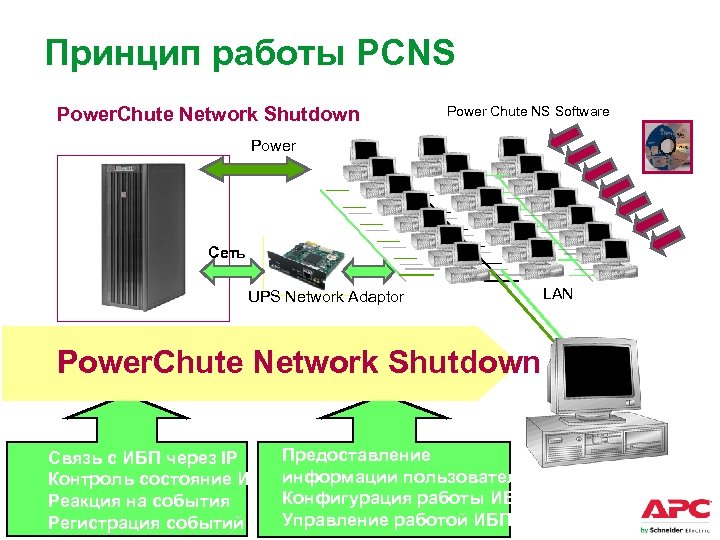

Принцип работы PCNS Power. Chute Network Shutdown Power Chute NS Software Power Сеть UPS Network Adaptor Power. Chute Network Shutdown Связь с ИБП через IP Контроль состояние ИБП Реакция на события Регистрация событий APC by Schneider Electric – Name – Date Предоставление информации пользователю Конфигурация работы ИБП Управление работой ИБП LAN

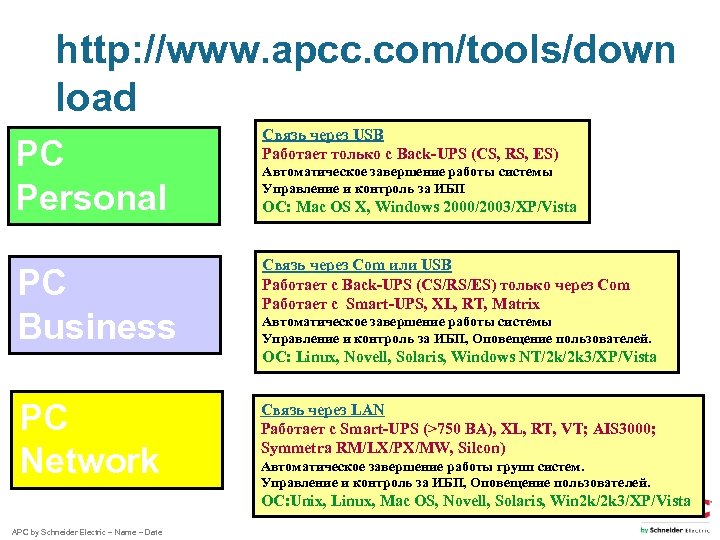

http: //www. apcc. com/tools/down load PC Personal Edition PC Business Edition PC Network Shutdown APC by Schneider Electric – Name – Date Связь через USB Работает только с Back-UPS (CS, RS, ES) Автоматическое завершение работы системы Управление и контроль за ИБП ОС: Mac OS X, Windows 2000/2003/XP/Vista Связь через Сom или USB Работает с Back-UPS (CS/RS/ES) только через Соm Работает с Smart-UPS, XL, RT, Matrix Автоматическое завершение работы системы Управление и контроль за ИБП, Оповещение пользователей. ОС: Linux, Novell, Solaris, Windows NT/2 k/2 k 3/XP/Vista Связь через LAN Работает с Smart-UPS (>750 ВA), XL, RT, VT; AIS 3000; Symmetra RM/LX/PX/MW, Silcon) Автоматическое завершение работы групп систем. Управление и контроль за ИБП, Оповещение пользователей. ОС: Unix, Linux, Mac OS, Novell, Solaris, Win 2 k/2 k 3/XP/Vista

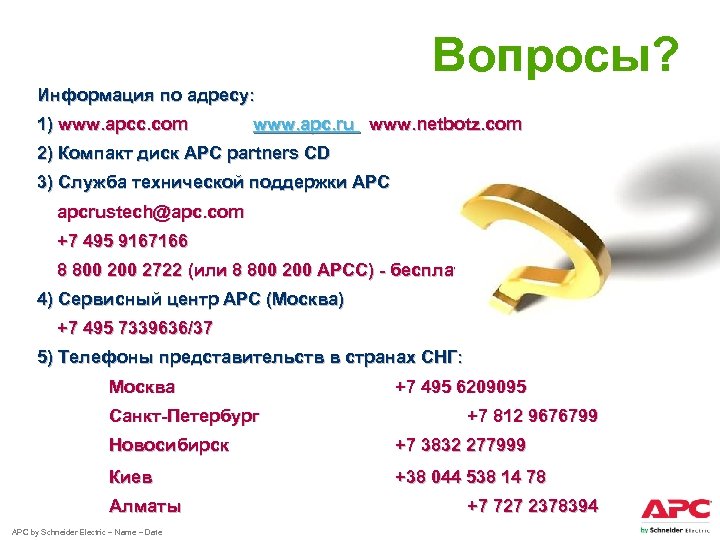

Вопросы? Информация по адресу: 1) www. apcc. com www. apc. ru www. netbotz. com 2) Компакт диск APC partners CD 3) Служба технической поддержки АРС apcrustech@apc. com +7 495 9167166 8 800 2722 (или 8 800 200 APCC) - бесплатно 4) Сервисный центр АРС (Москва) +7 495 7339636/37 5) Телефоны представительств в странах СНГ: Москва Санкт-Петербург +7 495 6209095 +7 812 9676799 Новосибирск +7 3832 277999 Киев +38 044 538 14 78 Алматы APC by Schneider Electric – Name – Date +7 727 2378394
