РЕШЕНИЕ ЭКОЛОГИЧЕСКИХ ПРОБЛЕМ НЕФТЕПЕРЕРАБАТЫВАЮЩИХ И НЕФТЕХИМИЧЕСКИХ ПРЕДПРИЯТИЙ Докладчик Заместитель директора, директор департамента промышленной экологии ГУП ИНХП РБ, к. т. н. , Магид А. Б.
. Технологии получения товарных продуктов из нефтесодержащих отходов

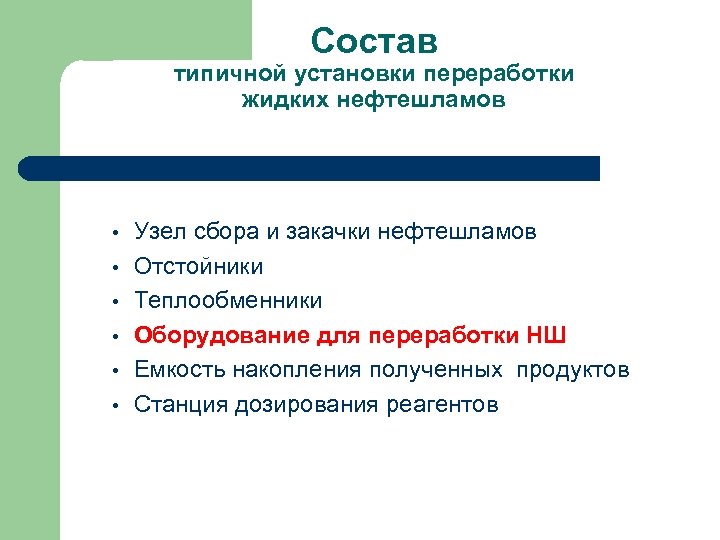

Состав типичной установки переработки жидких нефтешламов • • • Узел сбора и закачки нефтешламов Отстойники Теплообменники Оборудование для переработки НШ Емкость накопления полученных продуктов Станция дозирования реагентов

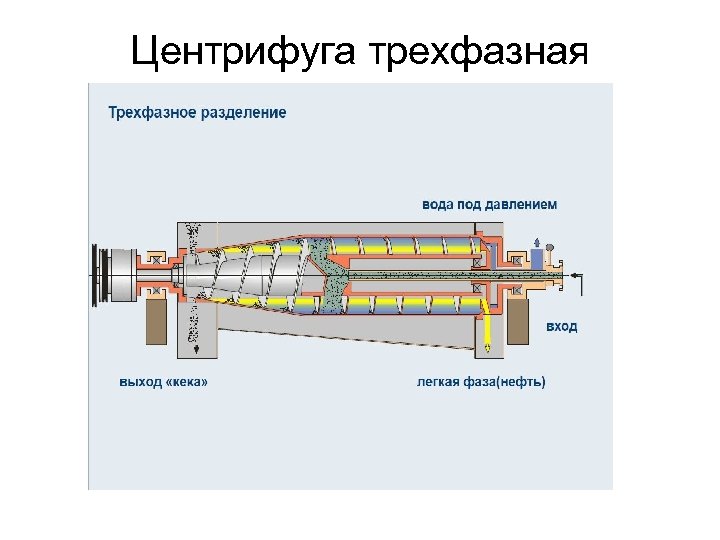

Центрифуга трехфазная

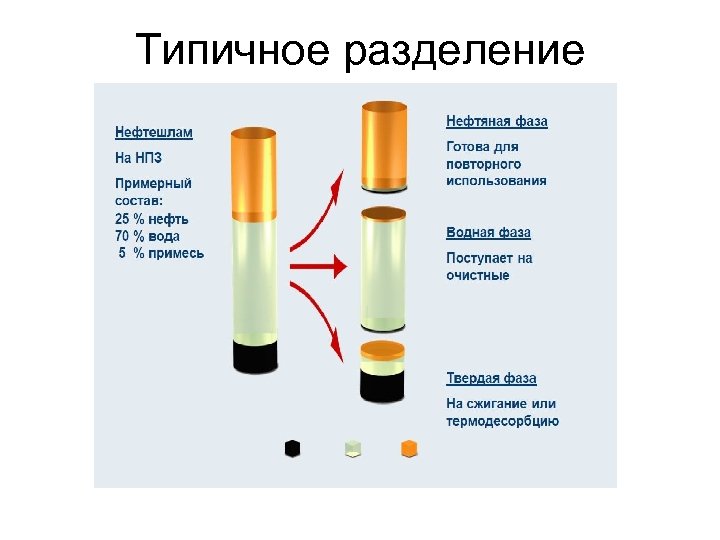

Типичное разделение

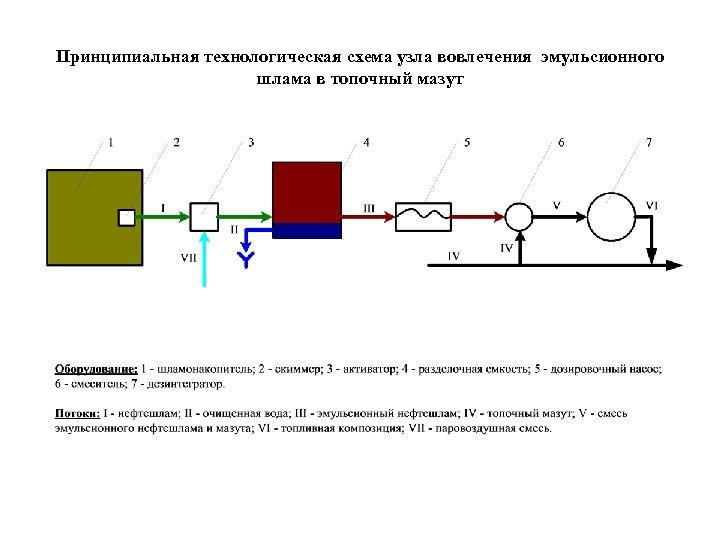

Принципиальная технологическая схема узла вовлечения эмульсионного шлама в топочный мазут

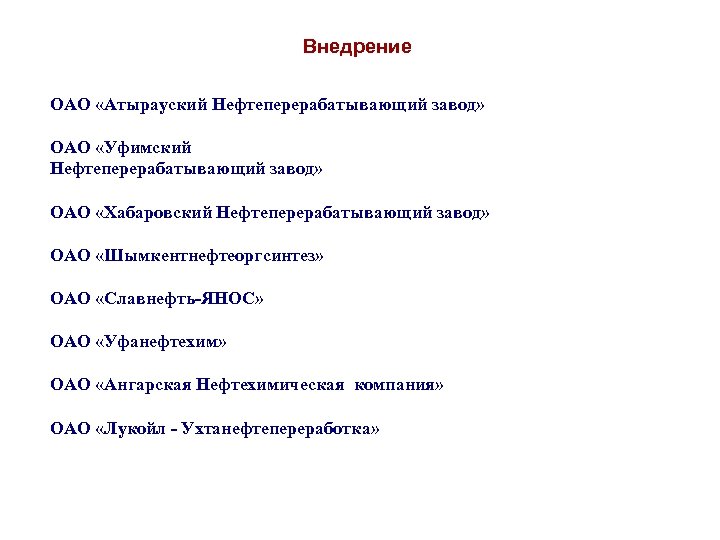

Внедрение ОАО «Атырауский Нефтеперерабатывающий завод» ОАО «Уфимский Нефтеперерабатывающий завод» ОАО «Хабаровский Нефтеперерабатывающий завод» ОАО «Шымкентнефтеоргсинтез» ОАО «Славнефть-ЯНОС» ОАО «Уфанефтехим» ОАО «Ангарская Нефтехимическая компания» ОАО «Лукойл - Ухтанефтепереработка»
Технологическая схема переработки нефтешламов с получением битумного сырья (внедрена на ОАО СНОС)

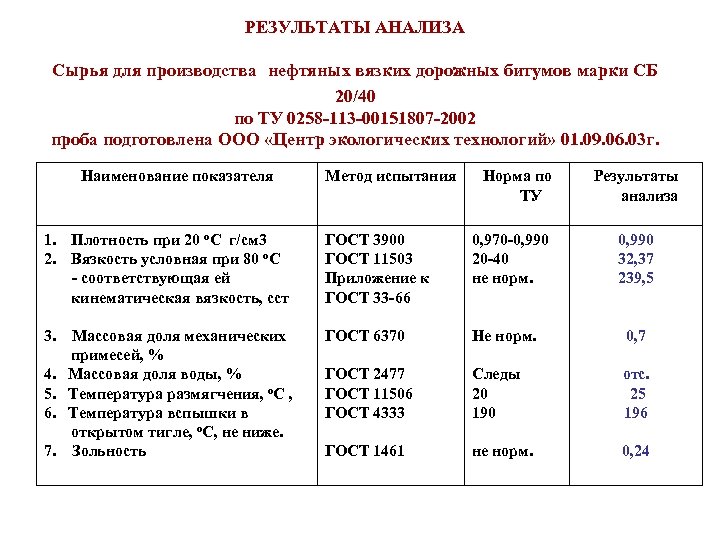

РЕЗУЛЬТАТЫ АНАЛИЗА Сырья для производства нефтяных вязких дорожных битумов марки СБ 20/40 по ТУ 0258 -113 -00151807 -2002 проба подготовлена ООО «Центр экологических технологий» 01. 09. 06. 03 г. Наименование показателя Метод испытания Норма по ТУ Результаты анализа 1. Плотность при 20 о. С г/см 3 2. Вязкость условная при 80 о. С - соответствующая ей кинематическая вязкость, сст ГОСТ 3900 ГОСТ 11503 Приложение к ГОСТ 33 -66 0, 970 -0, 990 20 -40 не норм. 3. Массовая доля механических примесей, % 4. Массовая доля воды, % 5. Температура размягчения, о. С , 6. Температура вспышки в открытом тигле, о. С, не ниже. 7. Зольность ГОСТ 6370 Не норм. 0, 7 ГОСТ 2477 ГОСТ 11506 ГОСТ 4333 Следы 20 190 отс. 25 196 ГОСТ 1461 не норм. 0, 24 0, 990 32, 37 239, 5

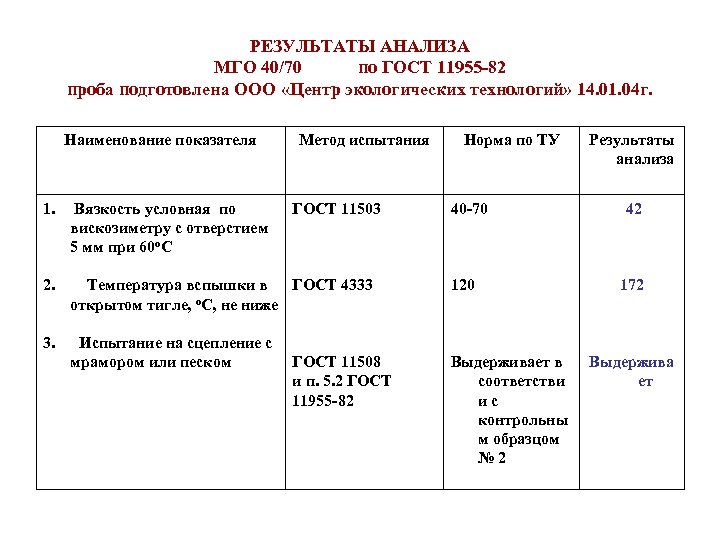

РЕЗУЛЬТАТЫ АНАЛИЗА МГО 40/70 по ГОСТ 11955 -82 проба подготовлена ООО «Центр экологических технологий» 14. 01. 04 г. Наименование показателя Метод испытания 1. Вязкость условная по вискозиметру с отверстием 5 мм при 60 о. С 2. Температура вспышки в ГОСТ 4333 открытом тигле, о. С, не ниже 3. Испытание на сцепление с мрамором или песком ГОСТ 11503 ГОСТ 11508 и п. 5. 2 ГОСТ 11955 -82 Норма по ТУ 40 -70 120 Выдерживает в соответстви ис контрольны м образцом № 2 Результаты анализа 42 172 Выдержива ет

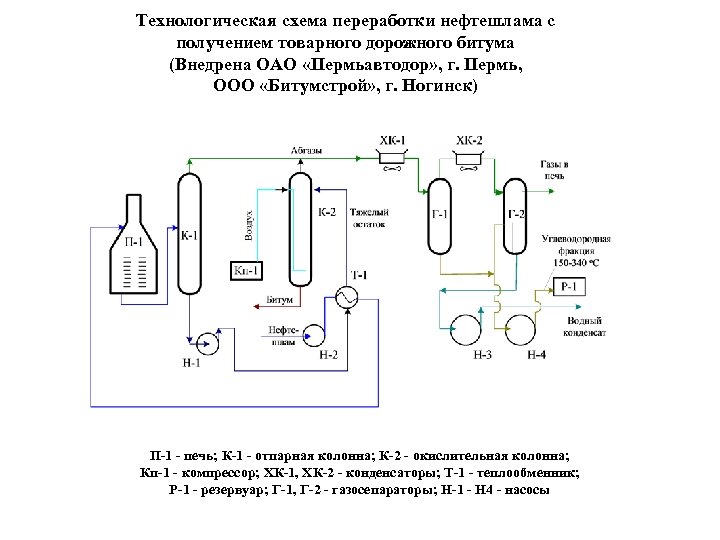

Технологическая схема переработки нефтешлама с получением товарного дорожного битума (Внедрена ОАО «Пермьавтодор» , г. Пермь, ООО «Битумстрой» , г. Ногинск) П-1 - печь; К-1 - отпарная колонна; К-2 - окислительная колонна; Кп-1 - компрессор; ХК-1, ХК-2 - конденсаторы; Т-1 - теплообменник; Р-1 - резервуар; Г-1, Г-2 - газосепараторы; Н-1 - Н 4 - насосы
Изолирующий материал ИМ-1 Наименование производственных отходов и инертных материалов Код по ФККО Содержание компонента в изолирующем материале (ИМ-1), массовая доля в % вариант 1 вариант 2* вариант 3 1. Нефтяной шлам (отходы нефтедобычи и нефтепереработки) 546 000 00 3 -4 40 -50 40 -60 до 20 2. Известковые материалы (известняк в мелкокусковой форме, негашеная известь, шлам химводоочистки ТЭЦ) 941 000 00 4 50 -60 - 2 -10 3. Отходы бурения (буровой шлам) 341 000 00 4 - - 78 -85 4. Инертные материалы (глинистые породы, песок отложений морей и океанов) - 40 -60 5

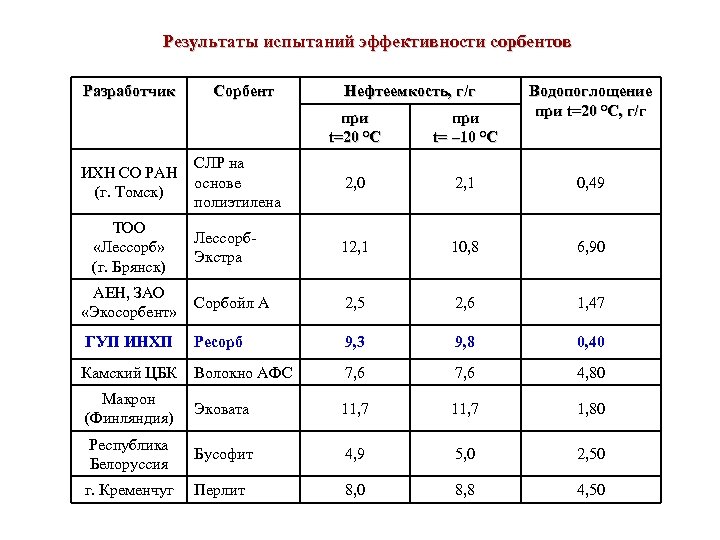

Результаты испытаний эффективности сорбентов Разработчик Сорбент Нефтеемкость, г/г Водопоглощение при t=20 °С, г/г при t=20 °С при t= – 10 °С СЛР на основе полиэтилена 2, 0 2, 1 0, 49 Лессорб. Экстра 12, 1 10, 8 6, 90 АЕН, ЗАО «Экосорбент» Сорбойл А 2, 5 2, 6 1, 47 ГУП ИНХП Ресорб 9, 3 9, 8 0, 40 Камский ЦБК Волокно АФС 7, 6 4, 80 Макрон (Финляндия) Эковата 11, 7 1, 80 Республика Белоруссия Бусофит 4, 9 5, 0 2, 50 г. Кременчуг Перлит 8, 0 8, 8 4, 50 ИХН СО РАН (г. Томск) ТОО «Лессорб» (г. Брянск)
ГУП ИНХП РБ существует с 1956 г. , имеет все необходимые лицензии и большой опыт проектирования. За последние 15 лет мы выполнили более 30 крупных работ в области проектирования и строительства природоохранных сооружений
Заместитель директора, директор департамента промышленной экологии ГУП ИНХП РБ, к. т. н. , Магид Александр Борисович /347/240 -41 -44 magidab@mail. ru
