Решение Auto CAD Project Studio CS ОПС

Решение Auto. CAD + Project Studio. CS ОПС для проектирования охранно-пожарной сигнализации, оповещения и СКУД

Назначение Решение Auto. CAD + Project Studio. CS ОПС может применяться в процессе проектирования: ü Охранной сигнализации ü Пожарной сигнализации ü Системы оповещения ü Системы контроля и управления доступом ü Видеонаблюдения ü Кабеленесущих конструкций

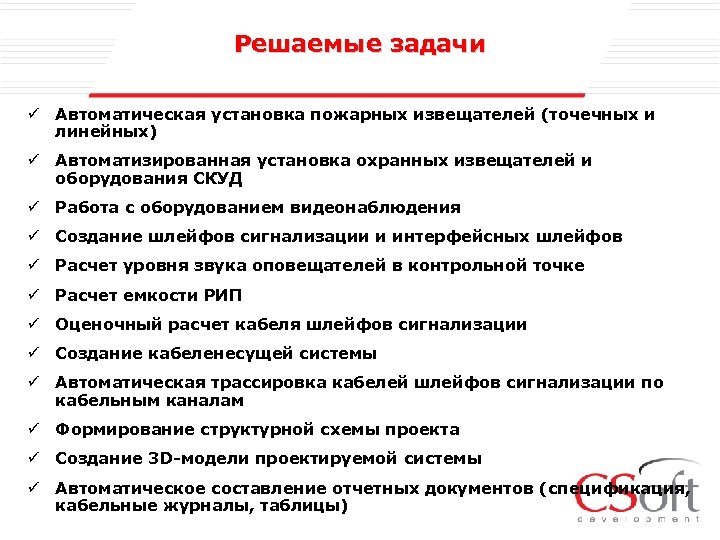

Решаемые задачи ü Автоматическая установка пожарных извещателей (точечных и линейных) ü Автоматизированная установка охранных извещателей и оборудования СКУД ü Работа с оборудованием видеонаблюдения ü Создание шлейфов сигнализации и интерфейсных шлейфов ü Расчет уровня звука оповещателей в контрольной точке ü Расчет емкости РИП ü Оценочный расчет кабеля шлейфов сигнализации ü Создание кабеленесущей системы ü Автоматическая трассировка кабелей шлейфов сигнализации по кабельным каналам ü Формирование структурной схемы проекта ü Создание 3 D-модели проектируемой системы ü Автоматическое составление отчетных документов (спецификация, кабельные журналы, таблицы)

Инструменты программы Project Studio. CS ОПС и организация работы над проектом

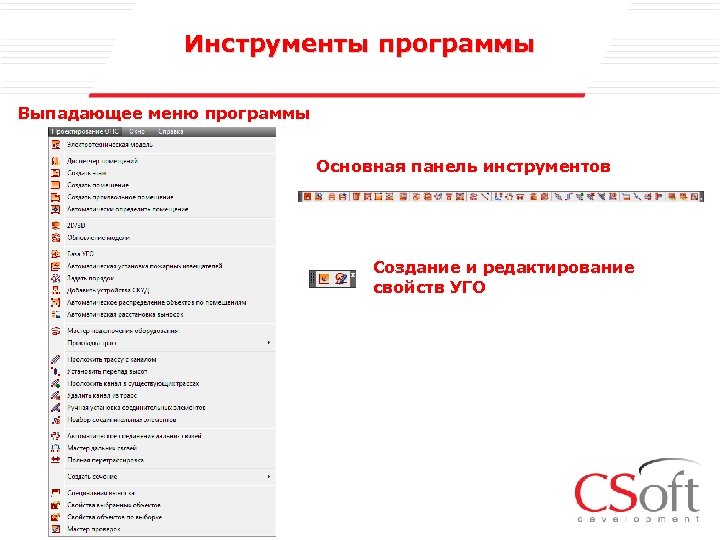

Инструменты программы Выпадающее меню программы Основная панель инструментов Создание и редактирование свойств УГО

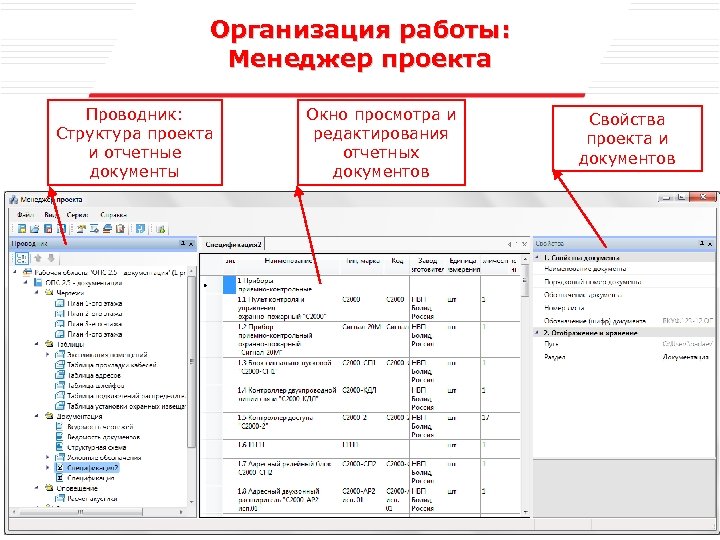

Организация работы: Менеджер проекта Проводник: Структура проекта и отчетные документы Окно просмотра и редактирования отчетных документов Свойства проекта и документов

Исходные данные

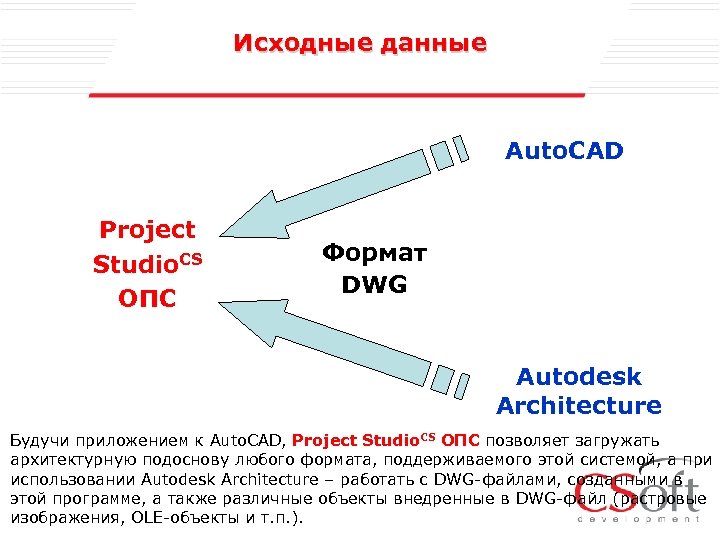

Исходные данные Auto. CAD Project Studio. CS ОПС Формат DWG Autodesk Architecture Будучи приложением к Auto. CAD, Project Studio. CS ОПС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой, а при использовании Autodesk Architecture – работать с DWG-файлами, созданными в этой программе, а также различные объекты внедренные в DWG-файл (растровые изображения, OLE-объекты и т. п. ).

Базы данных ü Импорт-экспорт оборудования в любой момент выполнения проекта ü Редактирование через Менеджер проекта ü Редактирование с помощью таблиц MS Excel

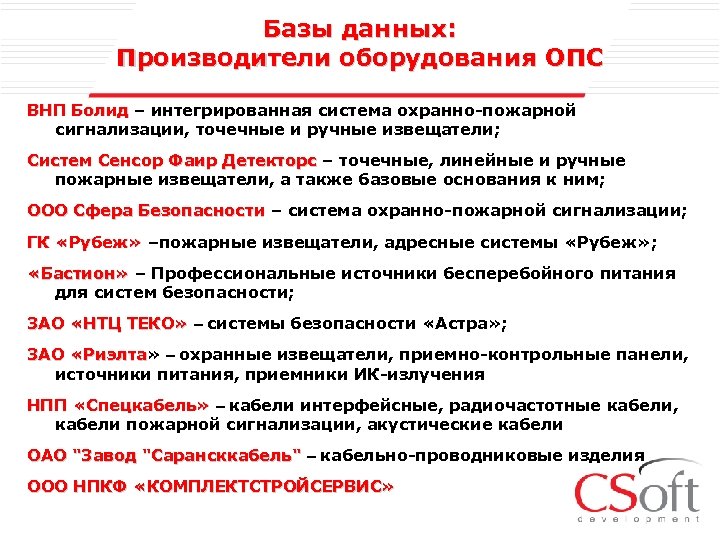

Базы данных: Производители оборудования ОПС ВНП Болид – интегрированная система охранно-пожарной сигнализации, точечные и ручные извещатели; Систем Сенсор Фаир Детекторс – точечные, линейные и ручные пожарные извещатели, а также базовые основания к ним; ООО Сфера Безопасности – система охранно-пожарной сигнализации; ГК «Рубеж» –пожарные извещатели, адресные системы «Рубеж» ; «Бастион» – Профессиональные источники бесперебойного питания для систем безопасности; ЗАО «НТЦ ТЕКО» – системы безопасности «Астра» ; ЗАО «Риэлта» – охранные извещатели, приемно-контрольные панели, «Риэлта источники питания, приемники ИК-излучения НПП «Спецкабель» – кабели интерфейсные, радиочастотные кабели, кабели пожарной сигнализации, акустические кабели ОАО "Завод "Сарансккабель" – кабельно-проводниковые изделия ООО НПКФ «КОМПЛЕКТСТРОЙСЕРВИС»

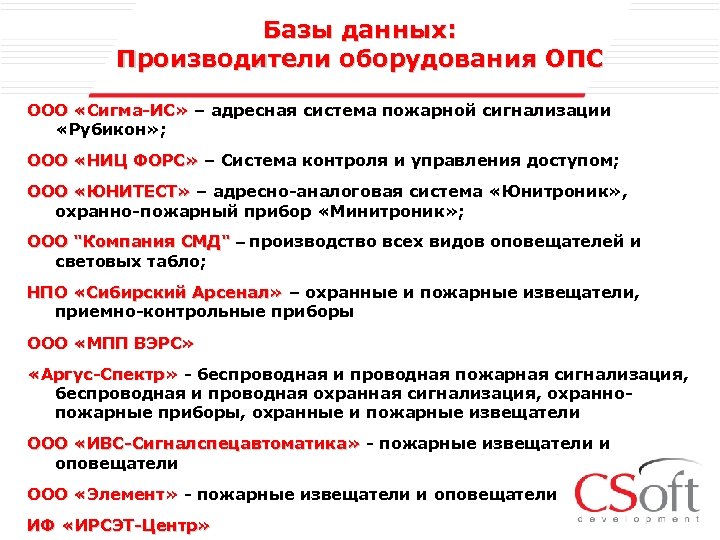

Базы данных: Производители оборудования ОПС ООО «Сигма-ИС» – адресная система пожарной сигнализации «Рубикон» ; ООО «НИЦ ФОРС» – Cистема контроля и управления доступом; ООО «ЮНИТЕСТ» – адресно-аналоговая система «Юнитроник» , охранно-пожарный прибор «Минитроник» ; ООО "Компания СМД" – производство всех видов оповещателей и световых табло; НПО «Сибирский Арсенал» – охранные и пожарные извещатели, приемно-контрольные приборы ООО «МПП ВЭРС» «Аргус-Спектр» - беспроводная и проводная пожарная сигнализация, беспроводная и проводная охранная сигнализация, охраннопожарные приборы, охранные и пожарные извещатели ООО «ИВС-Сигналспецавтоматика» - пожарные извещатели и оповещатели ООО «Элемент» - пожарные извещатели и оповещатели ИФ «ИРСЭТ-Центр»

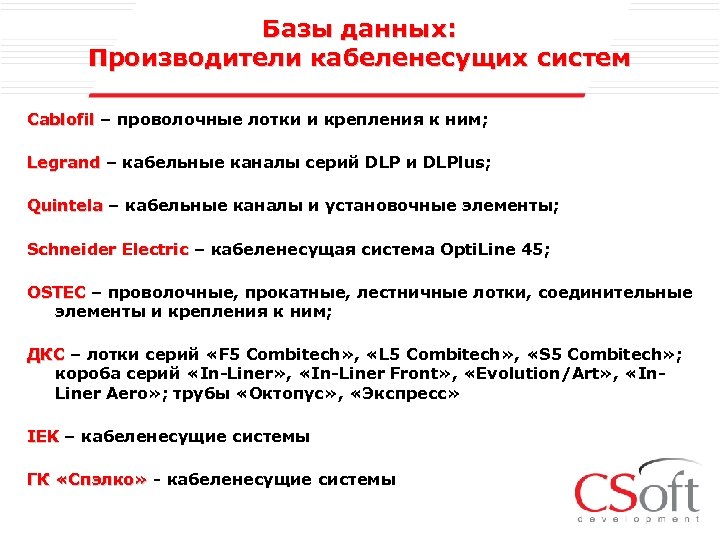

Базы данных: Производители кабеленесущих систем Cablofil – проволочные лотки и крепления к ним; Legrand – кабельные каналы серий DLP и DLPlus; Quintela – кабельные каналы и установочные элементы; Schneider Electric – кабеленесущая система Opti. Line 45; OSTEC – проволочные, прокатные, лестничные лотки, соединительные элементы и крепления к ним; ДКС – лотки серий «F 5 Combitech» , «L 5 Combitech» , «S 5 Combitech» ; короба серий «In-Liner» , «In-Liner Front» , «Evolution/Art» , «In. Liner Aero» ; трубы «Октопус» , «Экспресс» IEK – кабеленесущие системы ГК «Спэлко» - кабеленесущие системы

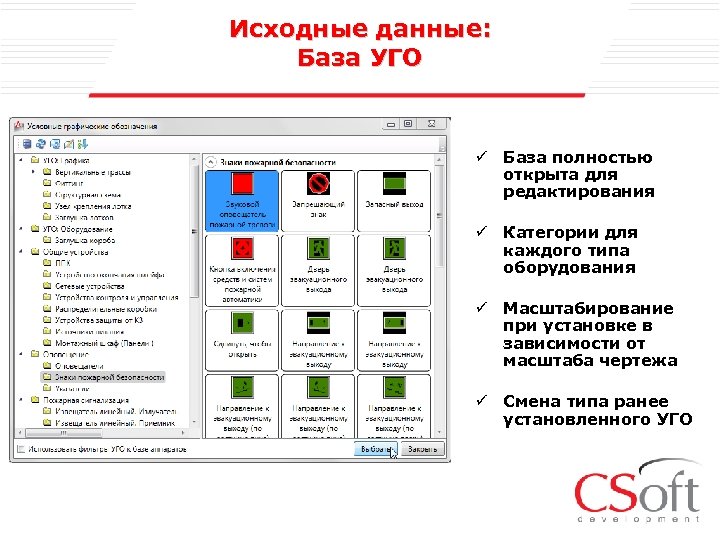

Исходные данные: База УГО ü База полностью открыта для редактирования ü Категории для каждого типа оборудования ü Масштабирование при установке в зависимости от масштаба чертежа ü Смена типа ранее установленного УГО

Расстановка оборудования

Автоматическая расстановка извещателей Точечные пожарные извещатели в помещении и за фальшпотолком

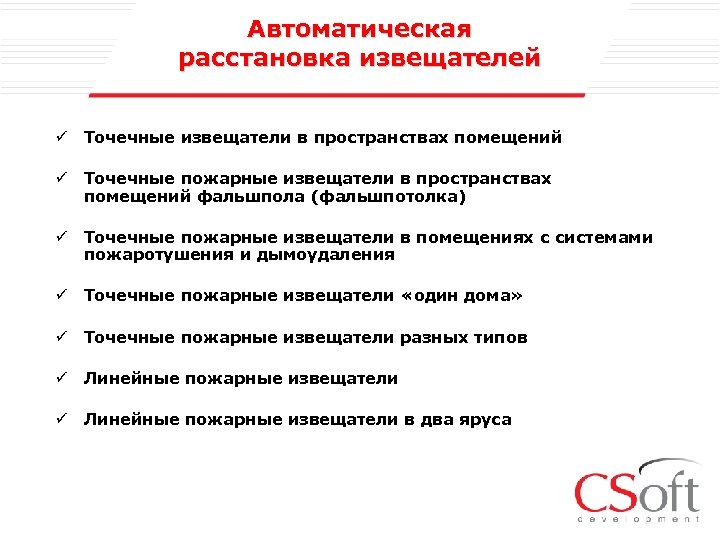

Автоматическая расстановка извещателей ü Точечные извещатели в пространствах помещений ü Точечные пожарные извещатели в пространствах помещений фальшпола (фальшпотолка) ü Точечные пожарные извещатели в помещениях с системами пожаротушения и дымоудаления ü Точечные пожарные извещатели «один дома» ü Точечные пожарные извещатели разных типов ü Линейные пожарные извещатели в два яруса

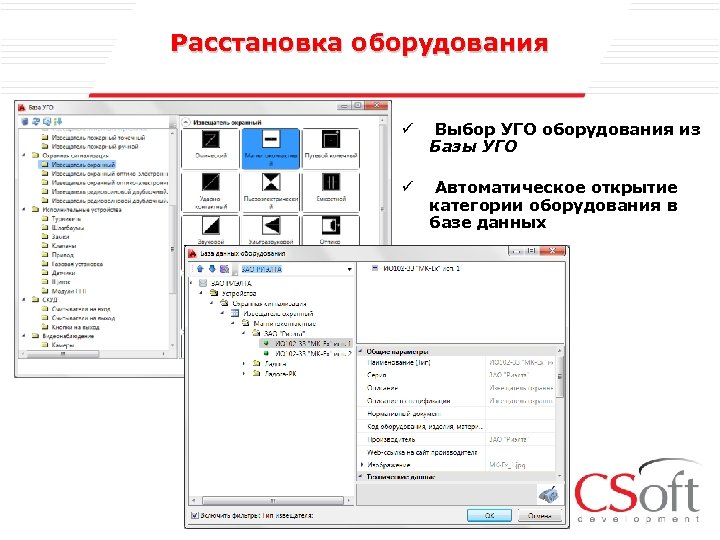

Расстановка оборудования ü Выбор УГО оборудования из Базы УГО ü Автоматическое открытие категории оборудования в базе данных

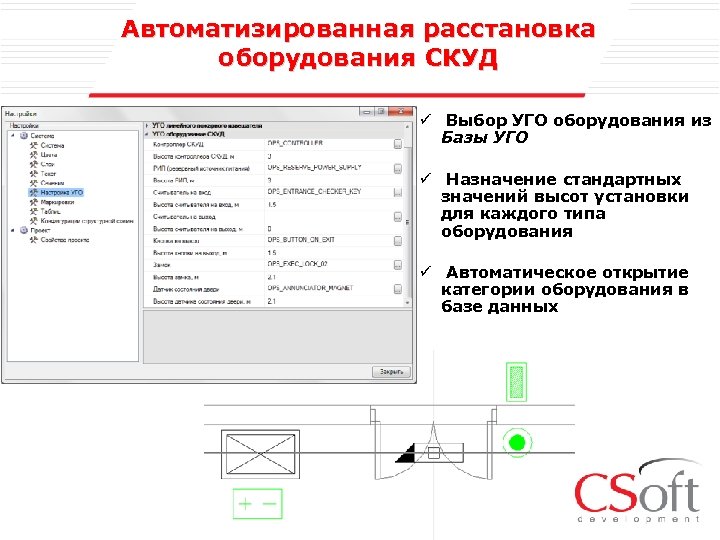

Автоматизированная расстановка оборудования СКУД ü Выбор УГО оборудования из Базы УГО ü Назначение стандартных значений высот установки для каждого типа оборудования ü Автоматическое открытие категории оборудования в базе данных

Расстановка оборудования видеонаблюдения ü Выбор УГО оборудования из Базы УГО ü Поворот видеокамер при установке на чертеж ü Автоматическое открытие категории оборудования в базе данных

Кабеленесущие системы

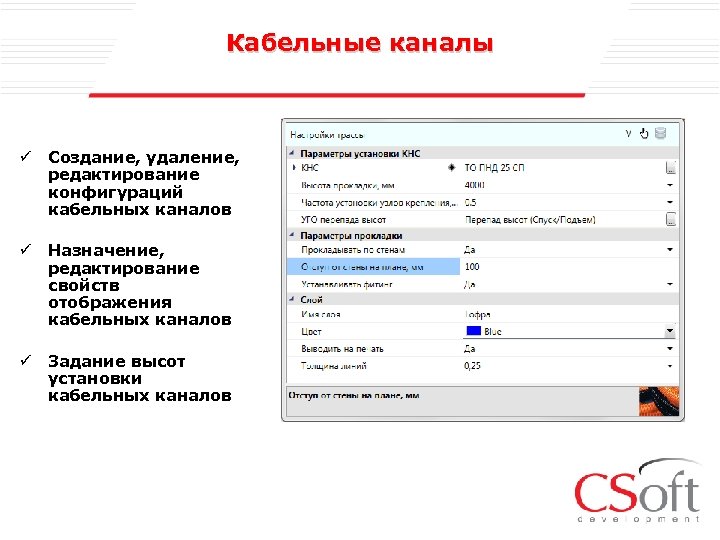

Кабельные каналы ü Создание, удаление, редактирование конфигураций кабельных каналов ü Назначение, редактирование свойств отображения кабельных каналов ü Задание высот установки кабельных каналов

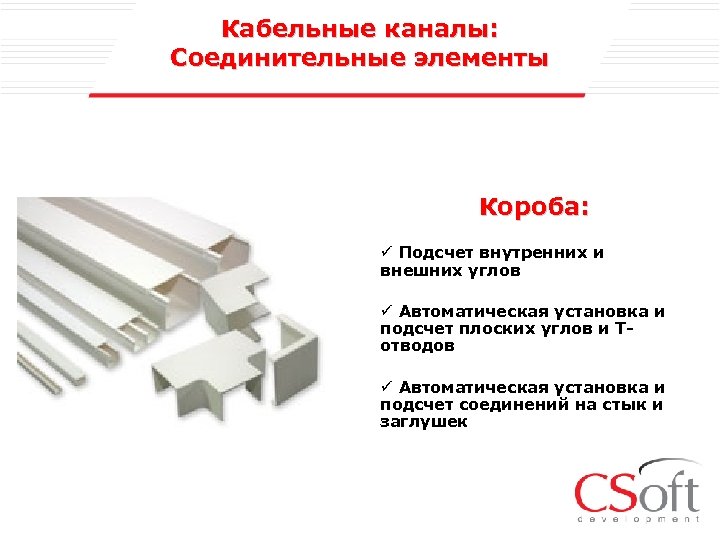

Кабельные каналы: Соединительные элементы Короба: ü Подсчет внутренних и внешних углов ü Автоматическая установка и подсчет плоских углов и Тотводов ü Автоматическая установка и подсчет соединений на стык и заглушек

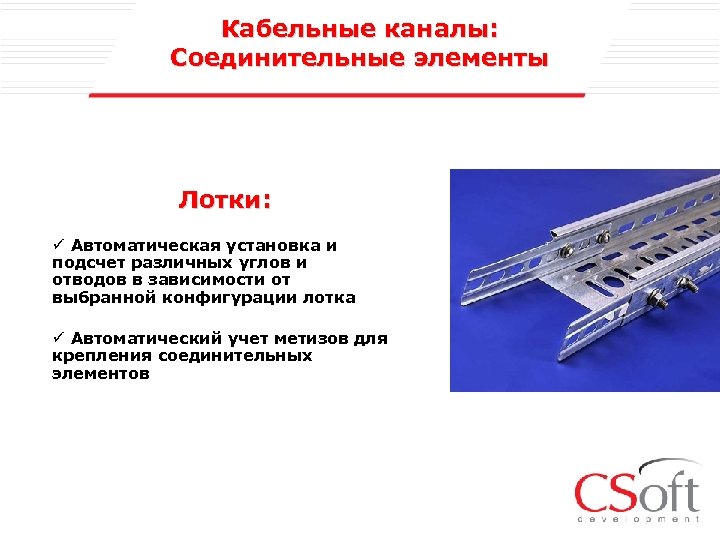

Кабельные каналы: Соединительные элементы Лотки: ü Автоматическая установка и подсчет различных углов и отводов в зависимости от выбранной конфигурации лотка ü Автоматический учет метизов для крепления соединительных элементов

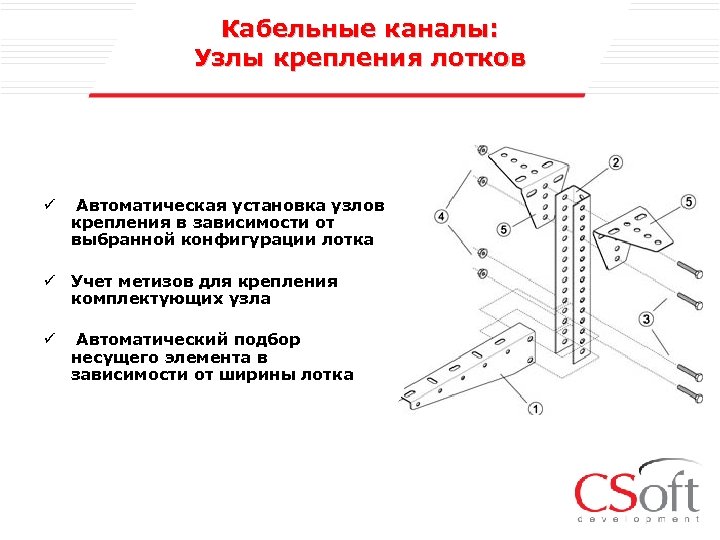

Кабельные каналы: Узлы крепления лотков ü Автоматическая установка узлов крепления в зависимости от выбранной конфигурации лотка ü Учет метизов для крепления комплектующих узла ü Автоматический подбор несущего элемента в зависимости от ширины лотка

Создание шлейфов и автоматическая трассировка кабелей

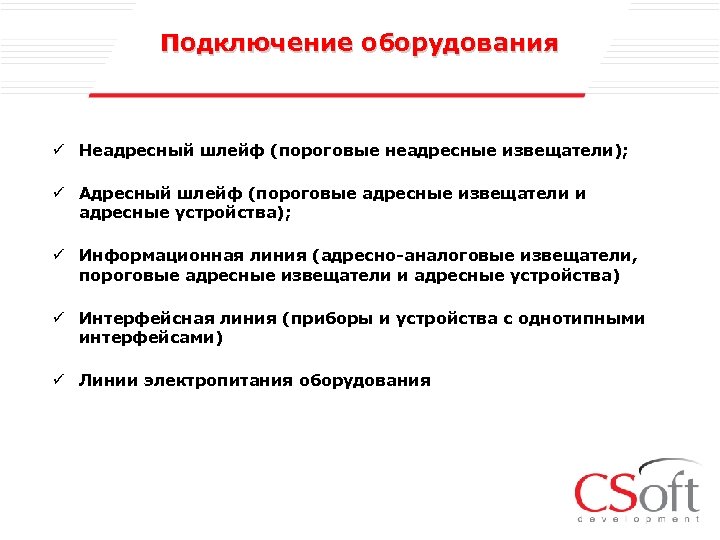

Подключение оборудования ü Неадресный шлейф (пороговые неадресные извещатели); ü Адресный шлейф (пороговые адресные извещатели и адресные устройства); ü Информационная линия (адресно-аналоговые извещатели, пороговые адресные извещатели и адресные устройства) ü Интерфейсная линия (приборы и устройства с однотипными интерфейсами) ü Линии электропитания оборудования

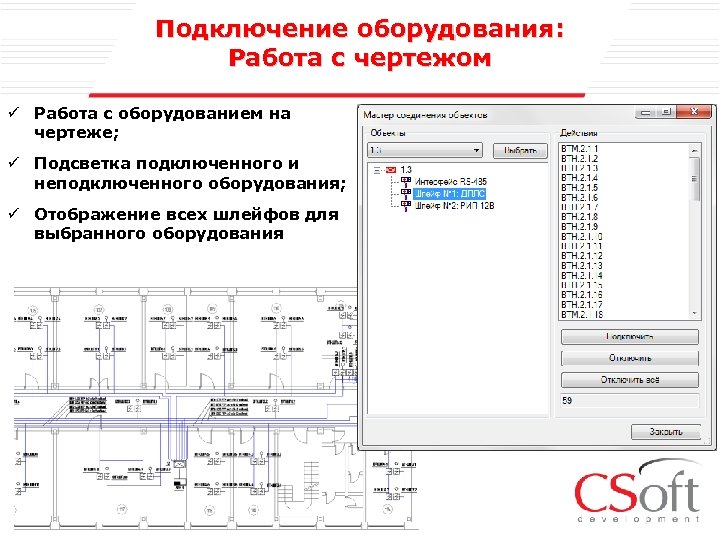

Подключение оборудования: Работа с чертежом ü Работа с оборудованием на чертеже; ü Подсветка подключенного и неподключенного оборудования; ü Отображение всех шлейфов для выбранного оборудования

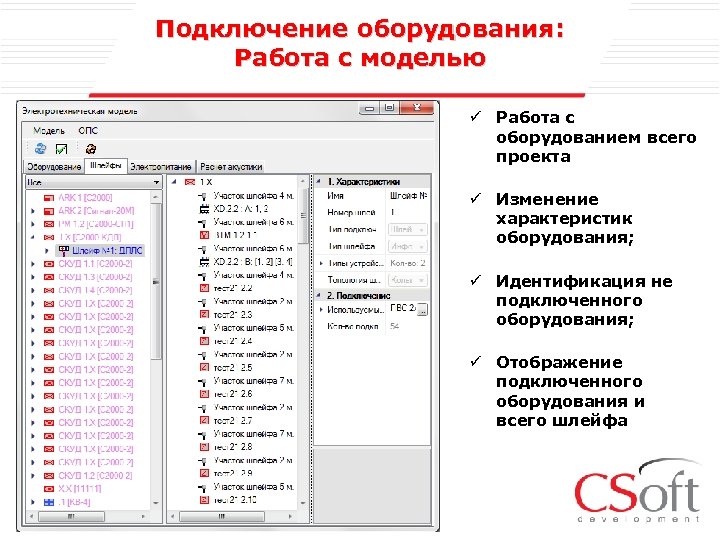

Подключение оборудования: Работа с моделью ü Работа с оборудованием всего проекта ü Изменение характеристик оборудования; ü Идентификация не подключенного оборудования; ü Отображение подключенного оборудования и всего шлейфа

Оценочный расчет кабеля ü Без прокладки кабельных каналов; ü Учитывается высота установки приборов; ü Учитывается переход с этажа на этаж здания; ü Доступность выгрузки отчетных документов

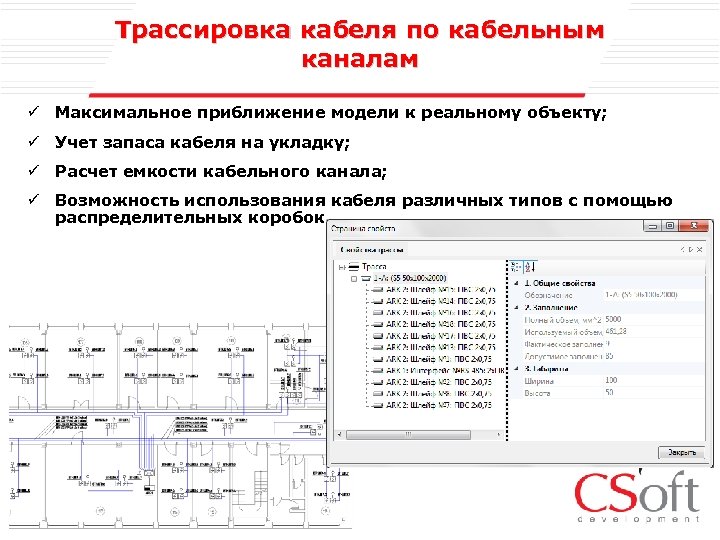

Трассировка кабеля по кабельным каналам ü Максимальное приближение модели к реальному объекту; ü Учет запаса кабеля на укладку; ü Расчет емкости кабельного канала; ü Возможность использования кабеля различных типов с помощью распределительных коробок

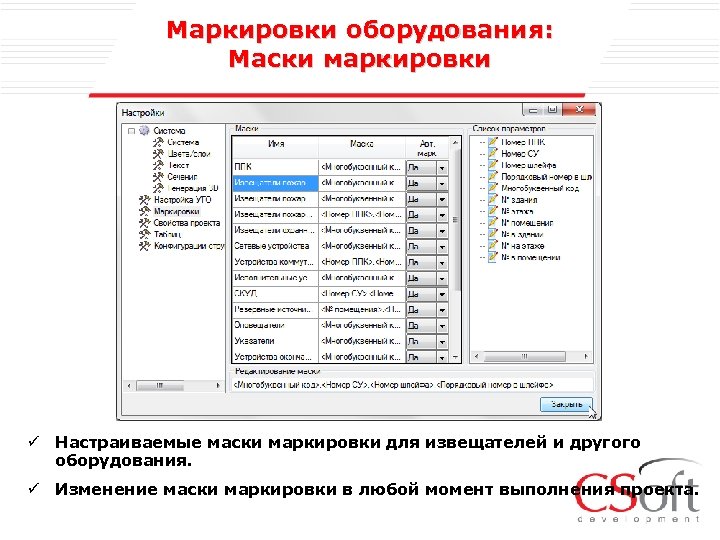

Маркировки оборудования: Маски маркировки ü Настраиваемые маски маркировки для извещателей и другого оборудования. ü Изменение маски маркировки в любой момент выполнения проекта.

Маркировка оборудования Маркировки оборудования ü Маркировка всего оборудования установленного на чертеже ü Маркировка кабельных каналов и высот их установки ü Интеллектуальное отслеживание изменений маркировок ü Автоматическая расстановка выносок маркировки

Расчет токовых нагрузок

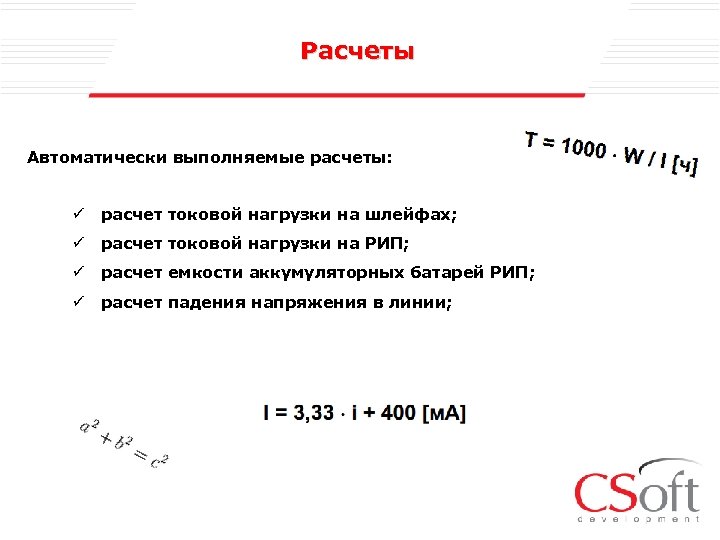

Расчеты Автоматически выполняемые расчеты: ü расчет токовой нагрузки на шлейфах; ü расчет токовой нагрузки на РИП; ü расчет емкости аккумуляторных батарей РИП; ü расчет падения напряжения в линии;

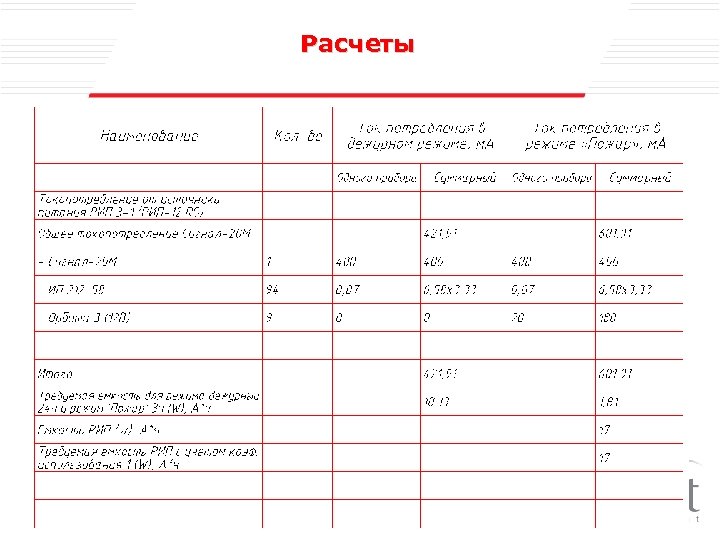

Расчеты

Расчет уровня звука оповещателей в контрольной точке

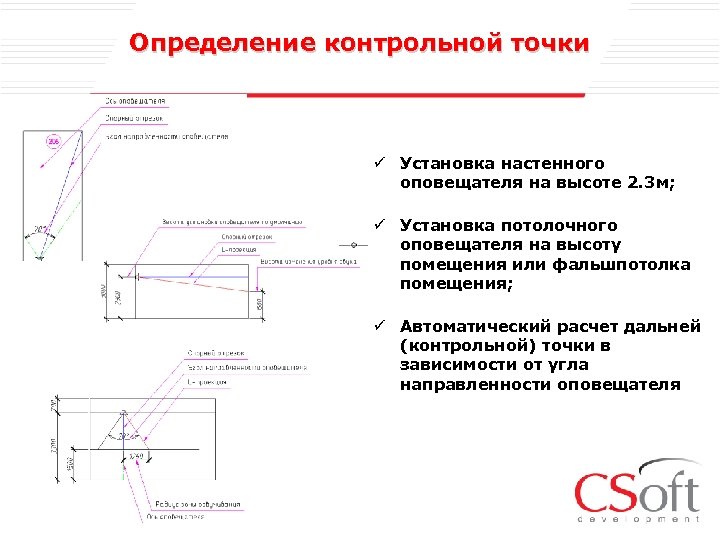

Определение контрольной точки ü Установка настенного оповещателя на высоте 2. 3 м; ü Установка потолочного оповещателя на высоту помещения или фальшпотолка помещения; ü Автоматический расчет дальней (контрольной) точки в зависимости от угла направленности оповещателя

Расчет уровня звука ü Контроль параметров уровень звука на расстоянии 3 м (не менее 75 д. БА и уровень звука в в любой точке защищаемого помещения (не более 120 д. БА); ü Возможность установки нескольких оповещателей в одной точке; ü Возможность изменения мощности оповещателей; ü Подсветка не прошедших проверку значений.

Результаты работы. Создание и выгрузка отчетов

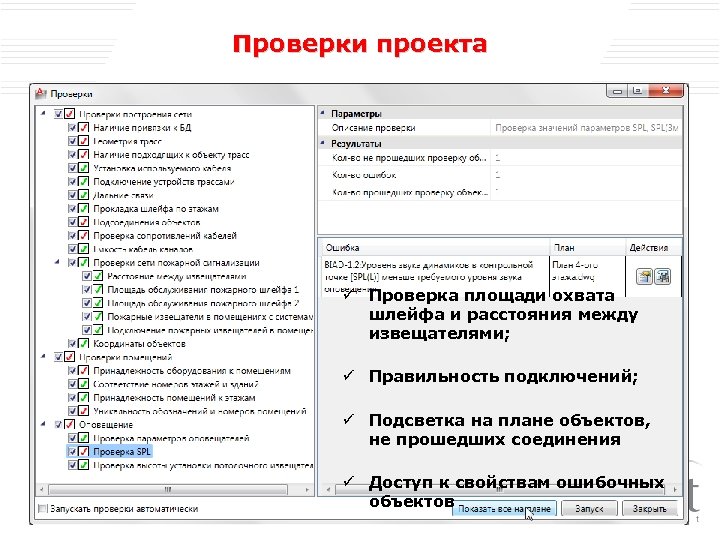

Проверки проекта ü Проверка площади охвата шлейфа и расстояния между извещателями; ü Правильность подключений; ü Подсветка на плане объектов, не прошедших соединения ü Доступ к свойствам ошибочных объектов

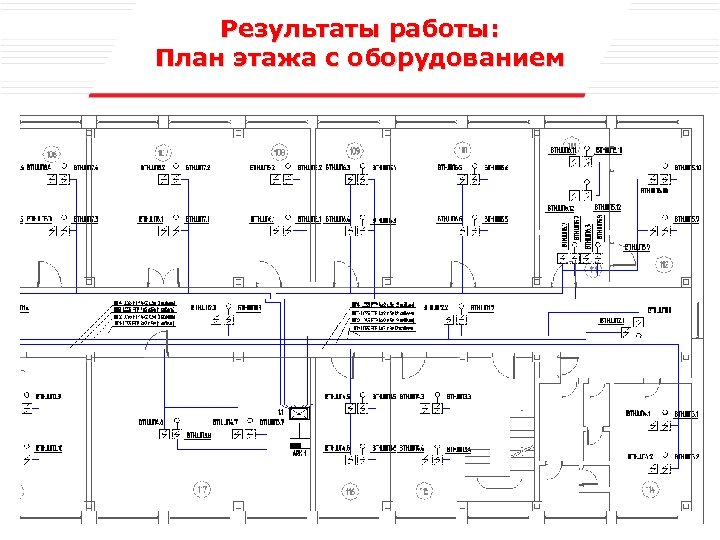

Результаты работы: План этажа с оборудованием

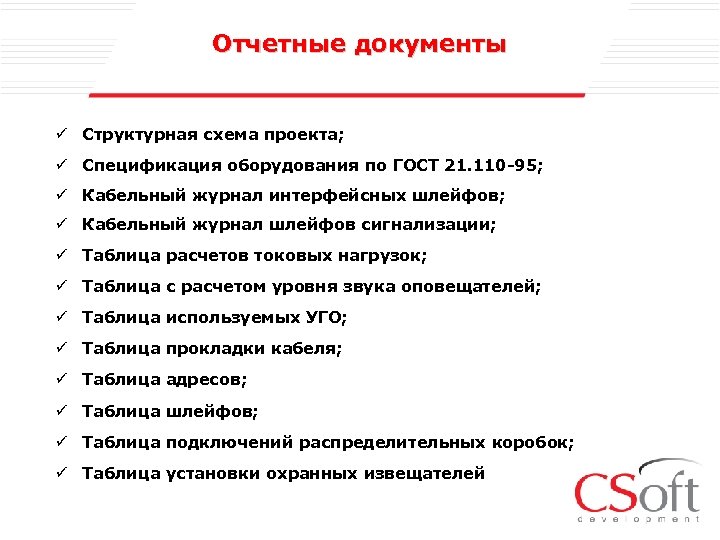

Отчетные документы ü Структурная схема проекта; ü Спецификация оборудования по ГОСТ 21. 110 -95; ü Кабельный журнал интерфейсных шлейфов; ü Кабельный журнал шлейфов сигнализации; ü Таблица расчетов токовых нагрузок; ü Таблица с расчетом уровня звука оповещателей; ü Таблица используемых УГО; ü Таблица прокладки кабеля; ü Таблица адресов; ü Таблица шлейфов; ü Таблица подключений распределительных коробок; ü Таблица установки охранных извещателей

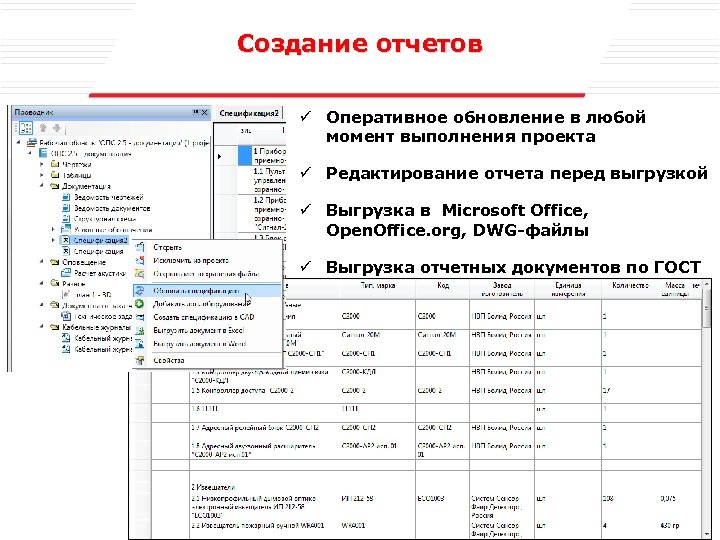

Создание отчетов ü Оперативное обновление в любой момент выполнения проекта ü Редактирование отчета перед выгрузкой ü Выгрузка в Microsoft Office, Open. Office. org, DWG-файлы ü Выгрузка отчетных документов по ГОСТ

Создание отчетов: Структурная схема проекта ü Возможность создания как для всего проекта, так и для каждой подсистемы; ü Использование различных конфигураций для схем; ü Индивидуальная настройка каждой конфигурации; ü Создание рамки и штампа

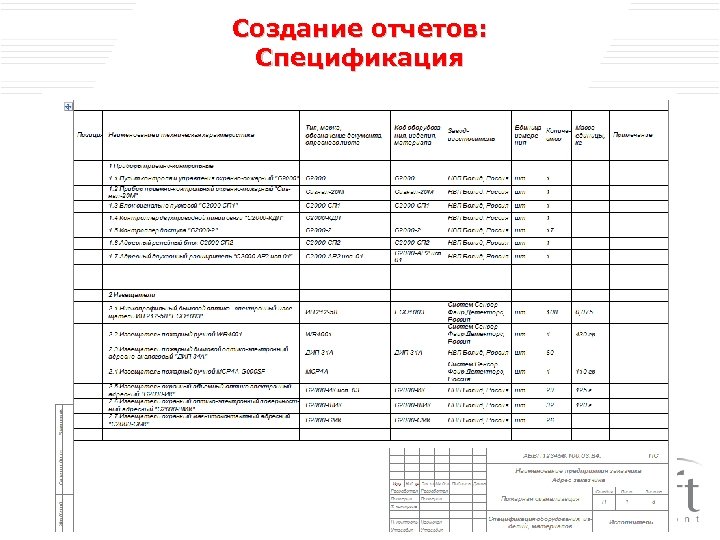

Создание отчетов: Спецификация

Создание отчетов: Таблица используемых УГО ü Формирование как для всего проекта, так и для каждого чертежа; ü Настройка видимости УГО в таблице

Создание отчетов: Результаты работы: Кабельный журнал

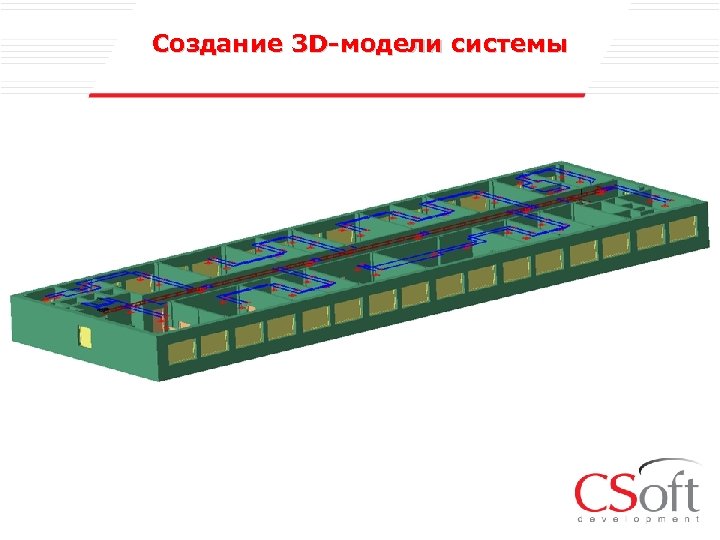

Создание 3 D-модели системы

Project Studio. CS ОПС ИТОГИ

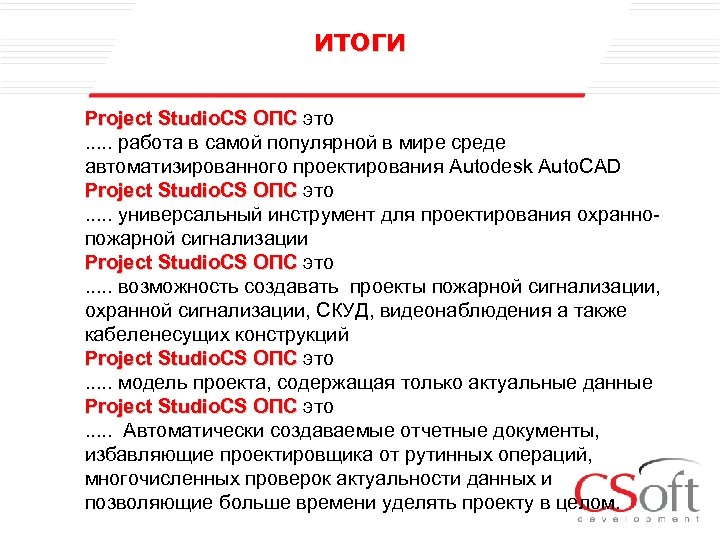

ИТОГИ Коротко: Project Studio. CS ОПС это. . . работа в самой популярной в мире среде автоматизированного проектирования Autodesk Auto. CAD Project Studio. CS ОПС это. . . универсальный инструмент для проектирования охраннопожарной сигнализации Project Studio. CS ОПС это. . . возможность создавать проекты пожарной сигнализации, охранной сигнализации, СКУД, видеонаблюдения а также кабеленесущих конструкций Project Studio. CS ОПС это. . . модель проекта, содержащая только актуальные данные Project Studio. CS ОПС это. . . Автоматически создаваемые отчетные документы, избавляющие проектировщика от рутинных операций, многочисленных проверок актуальности данных и позволяющие больше времени уделять проекту в целом.

СПАСИБО !
