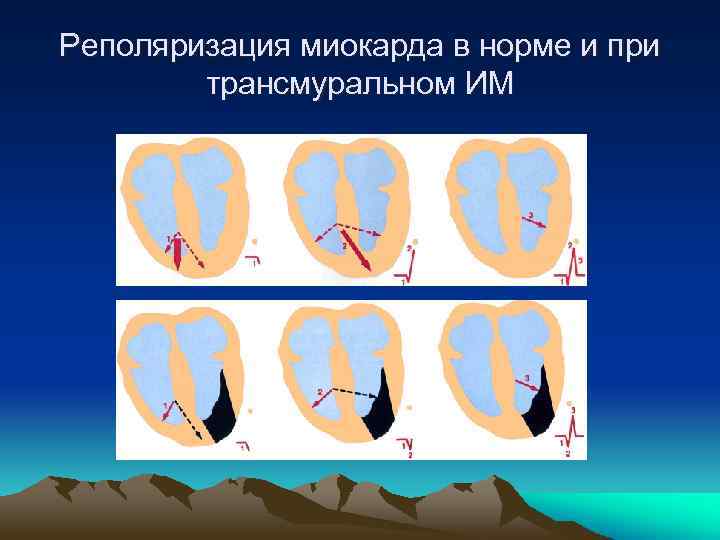

Реполяризация миокарда в норме и при трансмуральном ИМ

Реполяризация миокарда в норме и при трансмуральном ИМ

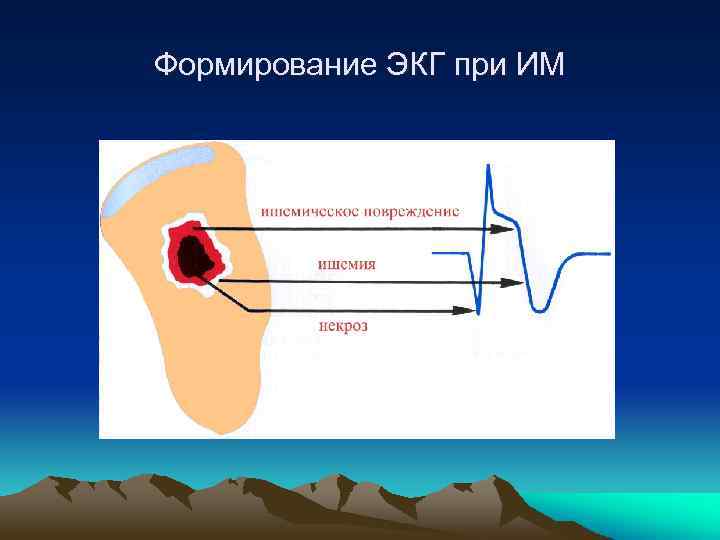

Формирование ЭКГ при ИМ

Изменение QRS в грудных отведениях при трансмуральном ИМ переднеперегородочной области и передней стенки ЛЖ

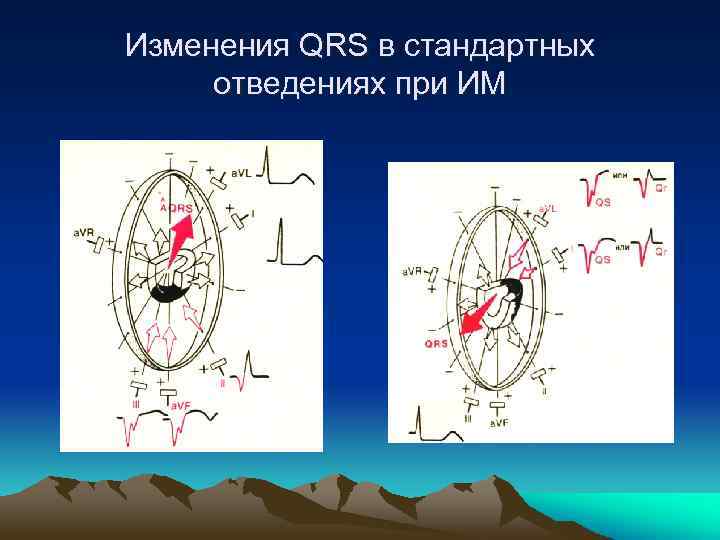

Изменения QRS в стандартных отведениях при ИМ

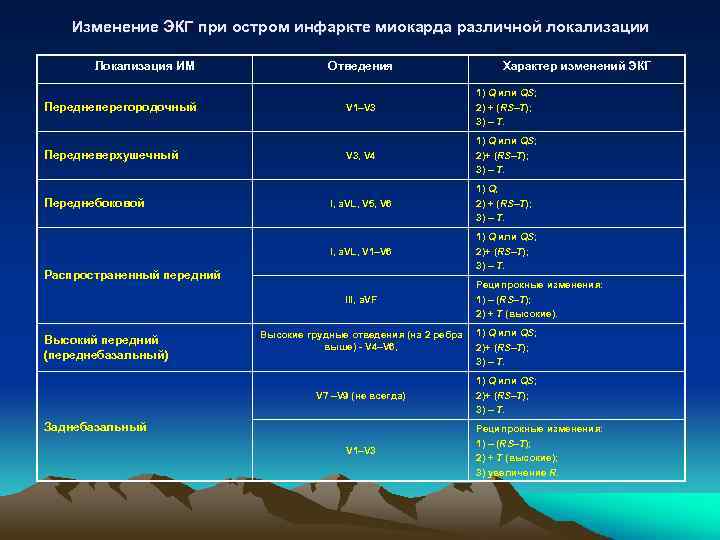

Изменение ЭКГ при остром инфаркте миокарда различной локализации Локализация ИМ Отведения Характер изменений ЭКГ Переднеперегородочный V 1–V 3 1) Q или QS; 2) + (RS–T); 3) – T. Передневерхушечный V 3, V 4 1) Q или QS; 2)+ (RS–T); 3) – T. I, a. VL, V 5, V 6 1) Q; 2) + (RS–T); 3) – T. I, a. VL, V 1–V 6 1) Q или QS; 2)+ (RS–T); 3) – T. Переднебоковой Распространенный передний III, a. VF Высокий передний (переднебазальный) Высокие грудные отведения (на 2 ребра выше) - V 4–V 6, V 7 –V 9 (не всегда) Заднебазальный V 1–V 3 Реципрокные изменения: 1) – (RS–T); 2) + T (высокие). 1) Q или QS; 2)+ (RS–T); 3) – T. Реципрокные изменения: 1) – (RS–T); 2) + T (высокие); 3) увеличение R.

Изменение ЭКГ при остром инфаркте миокарда различной локализации Локализация ИМ Отведения III, a. VF или III, a. VF Заднедиафрагмальный (нижний) V 1–V 4 V 5, V 6, III, a. VF, V 7 –V 9 Заднебоковой V 1–V 3 III, a. VF, II, V 5, V 6, V 7 –V 9 Распространенный задний V 1–V 3 Характер изменений ЭКГ 1) Q или QS; 2)+ (RS–T); 3) – T. Реципрокные изменения: 1) – (RS–T); 2) + T (высокие). 1) Q или QS; 2)+ (RS–T); 3) – T. Реципрокные изменения: 1) увеличение R; 2) – (RS–T); 3) + T (высокие).

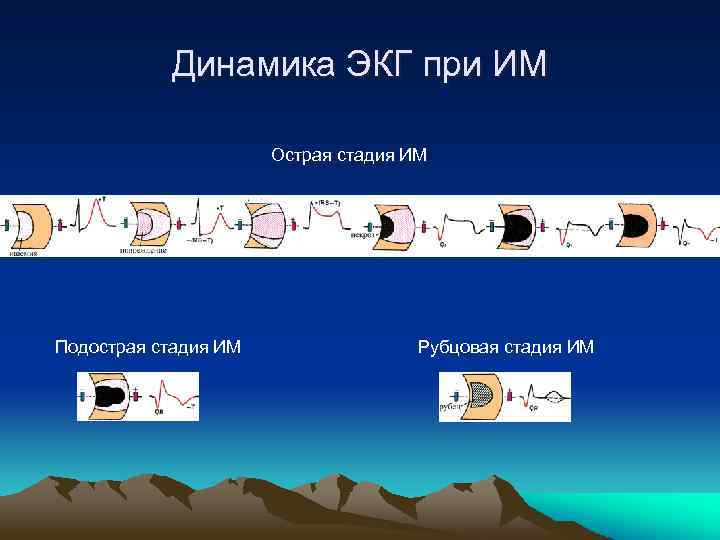

Динамика ЭКГ при ИМ Острая стадия ИМ Подострая стадия ИМ Рубцовая стадия ИМ
