Рентгеновское излучение Подготовил ученик 11”б” класса Парфенов Константин
Рентгеновское излучение Подготовил ученик 11”б” класса Парфенов Константин
Открытие рентгеновского излучения Рентгеновское излучение было открыто Вильгельмом Конрдом Рёнтгеном. Он был первым, кто опубликовал статью о рентгеновских лучах, которые он назвал икс-лучами (x-ray).

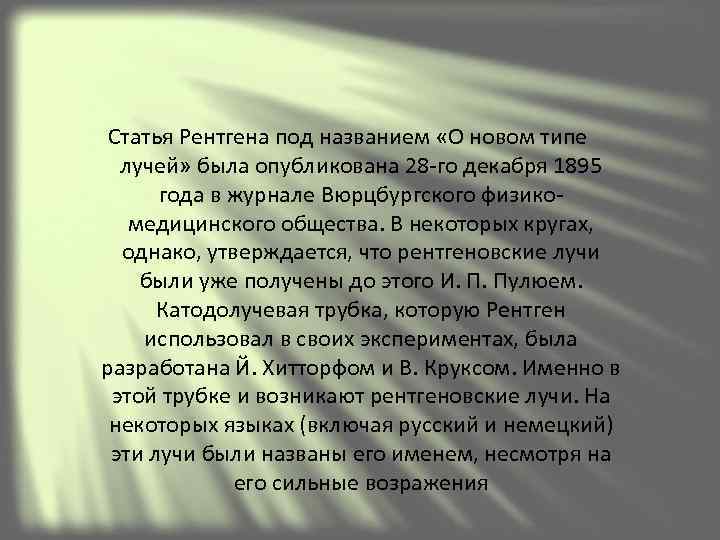

Статья Рентгена под названием «О новом типе лучей» была опубликована 28 -го декабря 1895 года в журнале Вюрцбургского физико- медицинского общества. В некоторых кругах, однако, утверждается, что рентгеновские лучи были уже получены до этого И. П. Пулюем. Катодолучевая трубка, которую Рентген использовал в своих экспериментах, была разработана Й. Хитторфом и В. Круксом. Именно в этой трубке и возникают рентгеновские лучи. На некоторых языках (включая русский и немецкий) эти лучи были названы его именем, несмотря на его сильные возражения

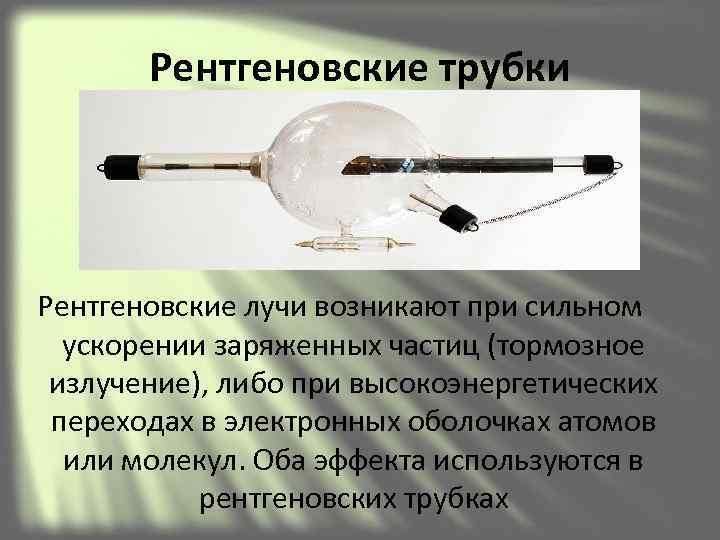

Рентгеновские трубки Рентгеновские лучи возникают при сильном ускорении заряженных частиц (тормозное излучение), либо при высокоэнергетических переходах в электронных оболочках атомов или молекул. Оба эффекта используются в рентгеновских трубках
Схема трубки Основными конструктивными элементами таких трубок являются металлические катод и анод (ранее называвшийся также антикатодом). В рентгеновских трубках электроны, испущенные катодом, ускоряются под действием разности электрических потенциалов между анодом и катодом (при этом рентгеновские лучи не испускаются, так как ускорение слишком мало) и ударяются об анод, где происходит их резкое торможение. При этом за счёт тормозного излучения Схематическое изображение рентгеновской трубки. X происходит генерация излучения рентгеновского — рентгеновские лучи, K — катод, А — анод (иногда диапазона, и одновременно выбиваются электроны из называемый антикатодом), С — теплоотвод, Uh — напряжение накала катода, Ua — ускоряющее внутренних электронных оболочек атомов анода. напряжение, Win — впуск водяного охлаждения, Wout — выпуск водяного охлаждения. Пустые места в оболочках занимаются другими электронами атома. При этом испускается рентгеновское излучение с характерным для материала анода спектром энергий

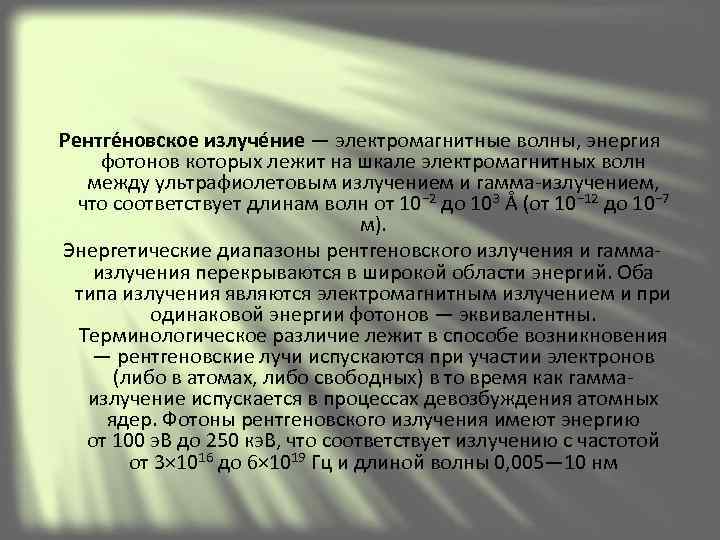

Рентге новское излуче ние — электромагнитные волны, энергия фотонов которых лежит на шкале электромагнитных волн между ультрафиолетовым излучением и гамма-излучением, что соответствует длинам волн от 10− 2 до 103 Å (от 10− 12 до 10− 7 м). Энергетические диапазоны рентгеновского излучения и гамма- излучения перекрываются в широкой области энергий. Оба типа излучения являются электромагнитным излучением и при одинаковой энергии фотонов — эквивалентны. Терминологическое различие лежит в способе возникновения — рентгеновские лучи испускаются при участии электронов (либо в атомах, либо свободных) в то время как гамма- излучение испускается в процессах девозбуждения атомных ядер. Фотоны рентгеновского излучения имеют энергию от 100 э. В до 250 кэ. В, что соответствует излучению с частотой от 3× 1016 до 6× 1019 Гц и длиной волны 0, 005— 10 нм

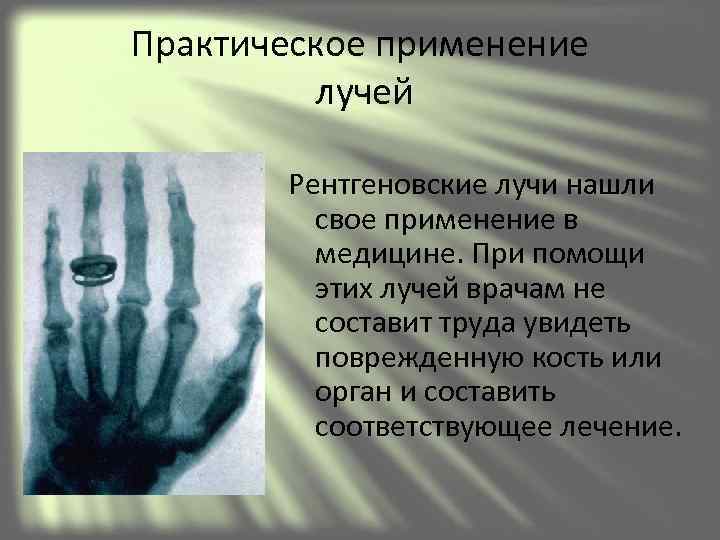

Практическое применение лучей Рентгеновские лучи нашли свое применение в медицине. При помощи этих лучей врачам не составит труда увидеть поврежденную кость или орган и составить соответствующее лечение.
Спасибо за внимание!
