РЕМОНТ УСИЛЕНИЕ РЕКОНСТРУКЦИЯ МОСТОВ ОБОБЩЕННАЯ ЛЕКЦИЯ Лекцию подготовили

РЕМОНТ, УСИЛЕНИЕ, РЕКОНСТРУКЦИЯ МОСТОВ. ОБОБЩЕННАЯ ЛЕКЦИЯ Лекцию подготовили студенты гр. МТ-002 Вяткин С. С. Барсов И. А.

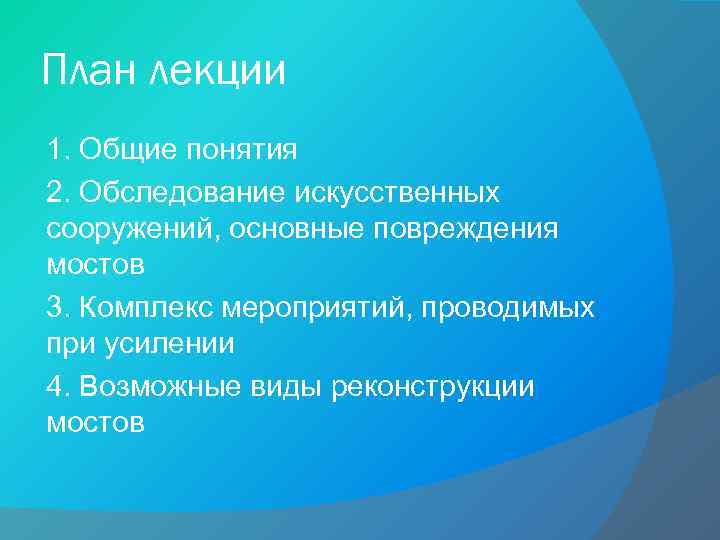

План лекции 1. Общие понятия 2. Обследование искусственных сооружений, основные повреждения мостов 3. Комплекс мероприятий, проводимых при усилении 4. Возможные виды реконструкции мостов

Общие понятия Ремонт моста комплекс мероприятий по восстановлению работоспособного или исправного состояния какого-либо элемента или моста в целом. Усиление моста комплекс мероприятий, направленных на продление сроков службы в условиях исчерпания первоначальной грузоподъемности Реконструкция моста приспособление моста к новым, изменившимся эксплуатационным нормам и требованиям (грузоподъемности, отверстия, статической схемы, габаритов, числа путей и пр. )

Обследование искусственных сооружений. Основная задача обследования мостов в оценке их физического состояния и проверке соответствия его установленным требованиям. Обследование проводятся перед испытаниями сооружений, перед вводом их в эксплуатацию или периодически во время эксплуатации как самостоятельный вид работ

Классификация повреждений ПО СКОРОСТИ мостов РАЗВИТИЯ ПО ВИДУ Расстройства заклепочных и болтовых соединений Усталостные повреждения Коррозии Потеря местной или общей устойчивости отдельных элементов или их частей Трещины Механические повреждения Просадки Сдвиги Разрушение гидроизоляции и пр. Мгновенно развивающиеся Быстро развивающиеся Постепенно развивающиеся ПО СТЕПЕНИ ОПАСНОСТИ Весьма опасные Опасные Малоопасные

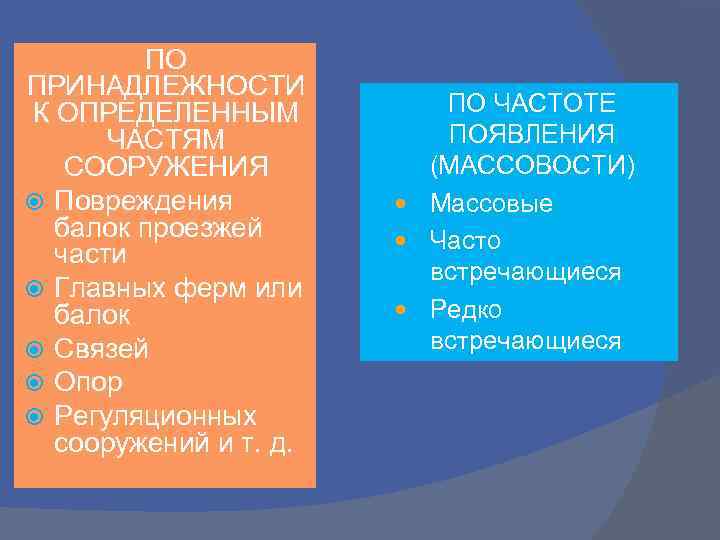

ПО ПРИНАДЛЕЖНОСТИ К ОПРЕДЕЛЕННЫМ ЧАСТЯМ СООРУЖЕНИЯ Повреждения балок проезжей части Главных ферм или балок Связей Опор Регуляционных сооружений и т. д. ПО ЧАСТОТЕ ПОЯВЛЕНИЯ (МАССОВОСТИ) Массовые Часто встречающиеся Редко встречающиеся

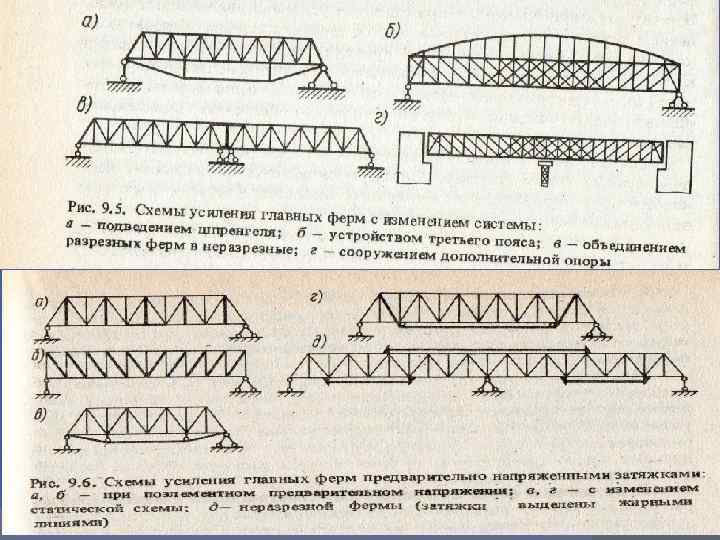

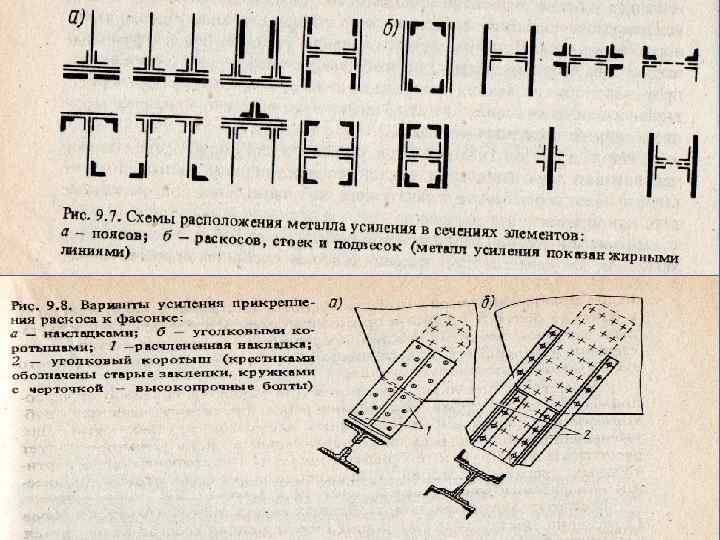

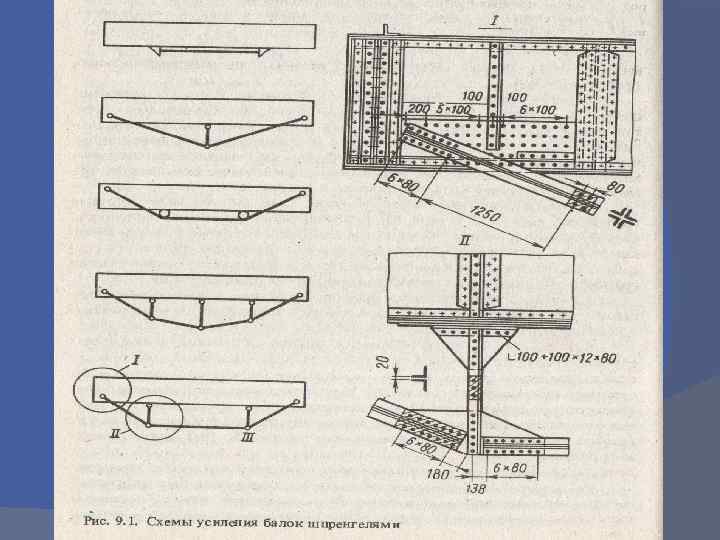

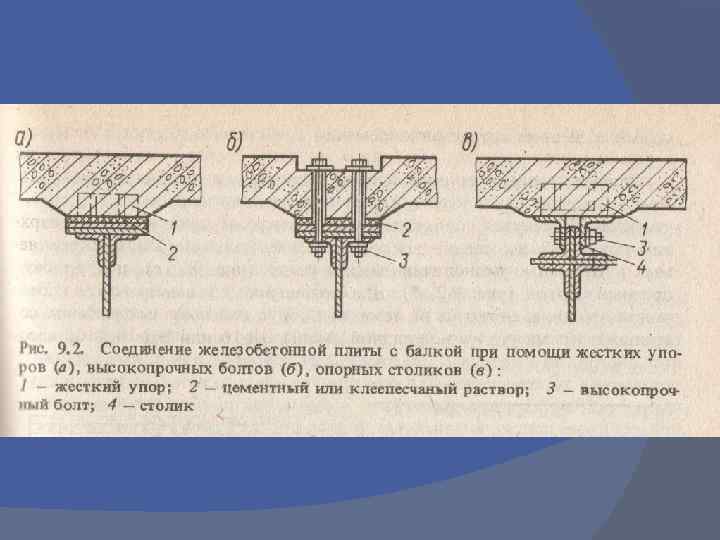

КОМПЛЕКС МЕРОПРИЯТИЙ, ПРОВОДИМЫХ ПРИ УСИЛЕНИИ МОСТОВ ü Увеличение поперечного сечения элементов с одновременным усилением (при необходимости) их прикреплений ü Устройство (установка) дополнительных ферм или балок ü Усиление с изменением системы ферм или балок (подведение шпренгеля под балки или фермы, добавление третьего пояса (арки) к балочным фермам, превращение разрезных балок или ферм в неразрезные) ü Устройство дополнительных опор – временных или постоянных. ü Превращение стального пролетного строения в сталежелезобетонное

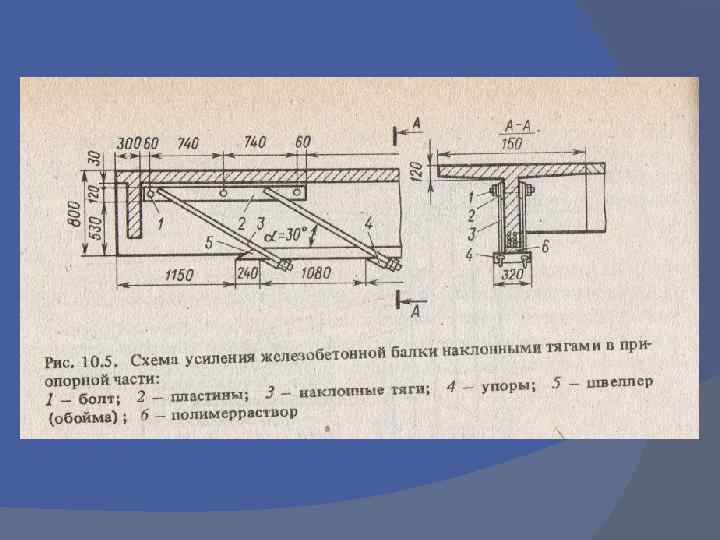

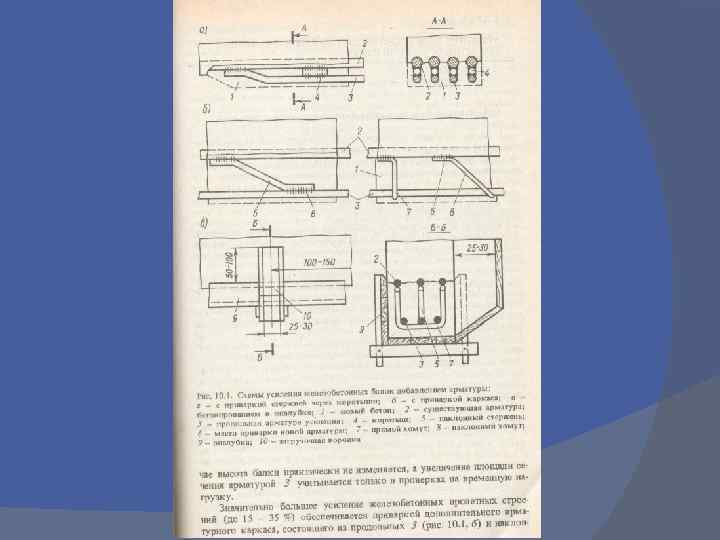

УСИЛЕНИЕ БАЛОЧНЫХ ЖЕЛЕЗОБЕТОННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ ü Увеличение поперечного сечения путем добавления нового материала (арматуры, бетона) ü Изменение статической схемы путем подвешивания шпренгелей УСИЛЕНИЕ АРОЧНЫХ КАМЕННЫХ И БЕТОННЫХ СТРОЕНИЙ v Устройство дополнительных сводов v Усиление боковыми арками

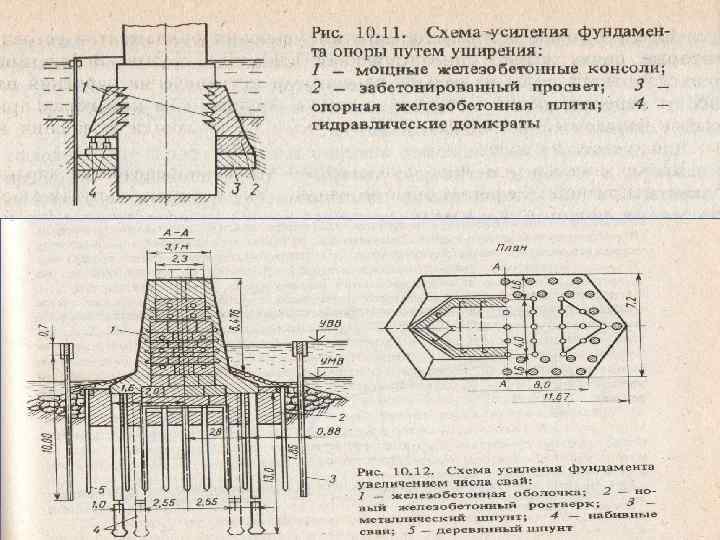

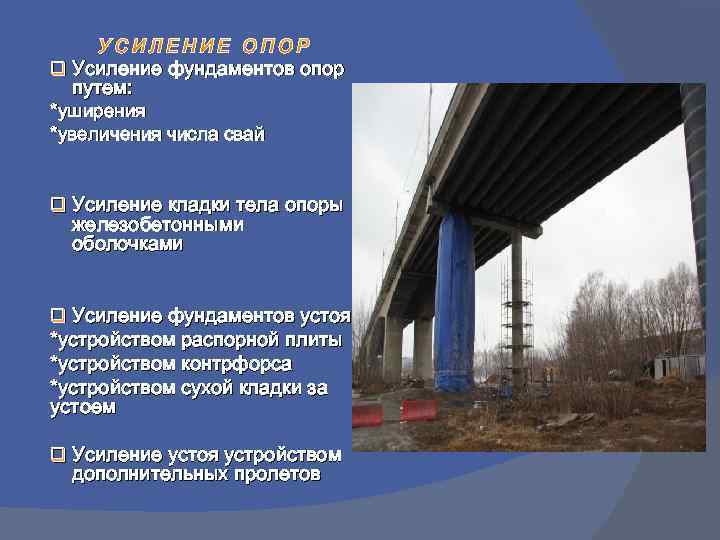

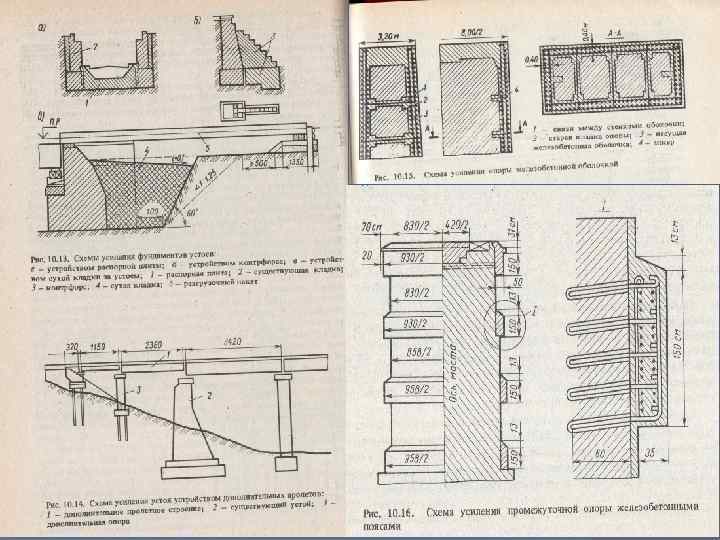

q Усиление фундаментов опор путем: *уширения *увеличения числа свай q Усиление кладки тела опоры железобетонными оболочками q Усиление фундаментов устоя *устройством распорной плиты *устройством контрфорса *устройством сухой кладки за устоем q Усиление устоя устройством дополнительных пролетов

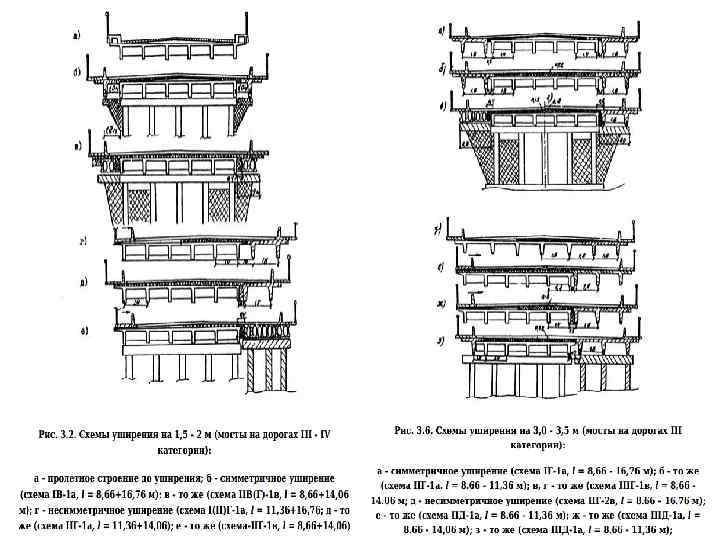

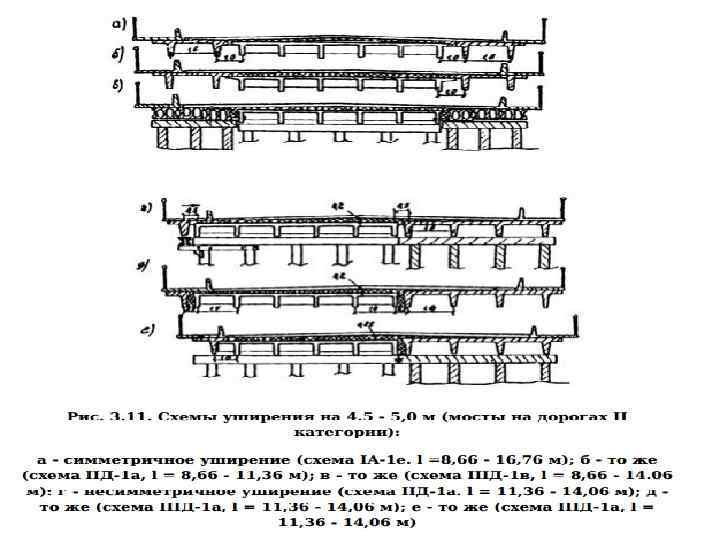

Возможные виды реконструкции мостов Уширение пролетных строений, при котором существующие конструкции имеют достаточную несущую способность и увеличение их количества в поперечном направлении не приводит к снижению их грузоподъемности Уширение пролетных строений с усилием, при котором несущие элементы существующего моста имеют недостаточную грузоподъемность Усиление элементов моста без уширения проезжей части в связи с потерей ими несущей способности Полная замена существующих пролетных строений моста новыми Полная перестройка моста: *для увеличения отверстия моста *для увеличения высоты подмостового габарита Сохранение внешнего вида, архитектурных форм моста старинной постройки

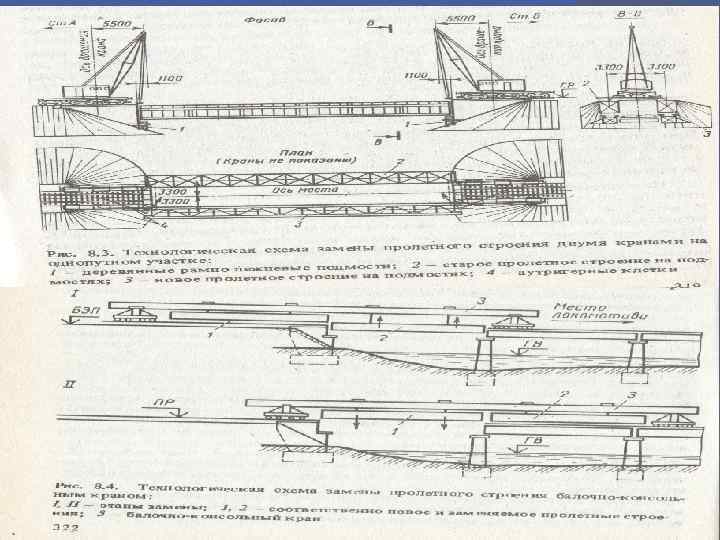

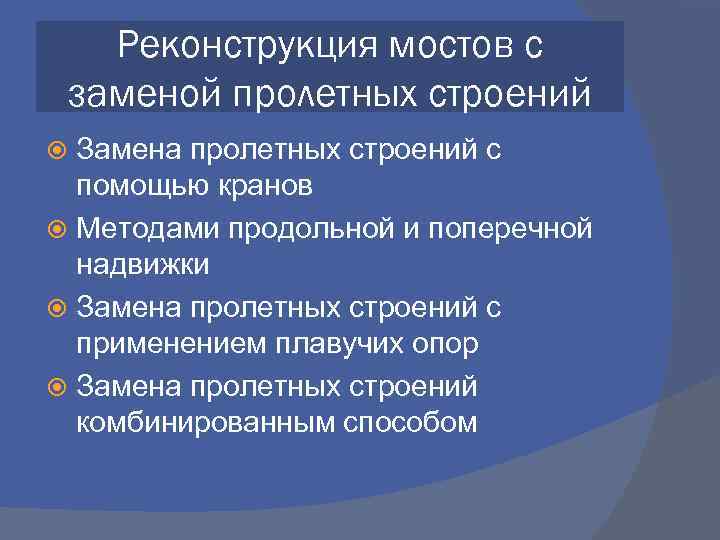

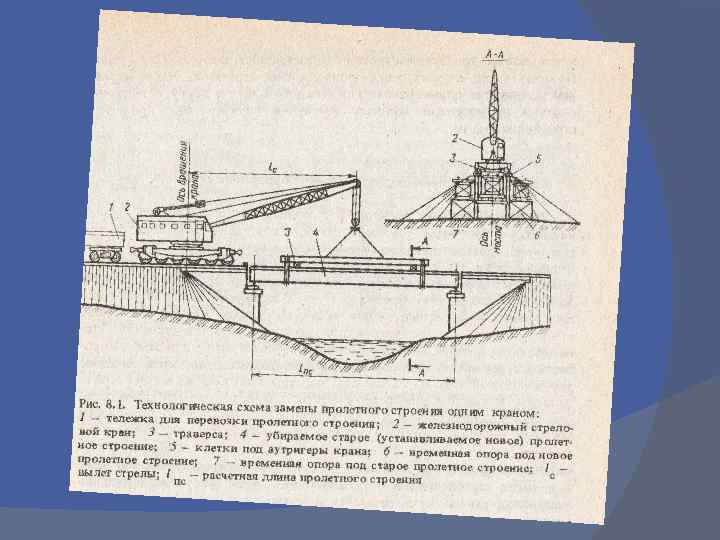

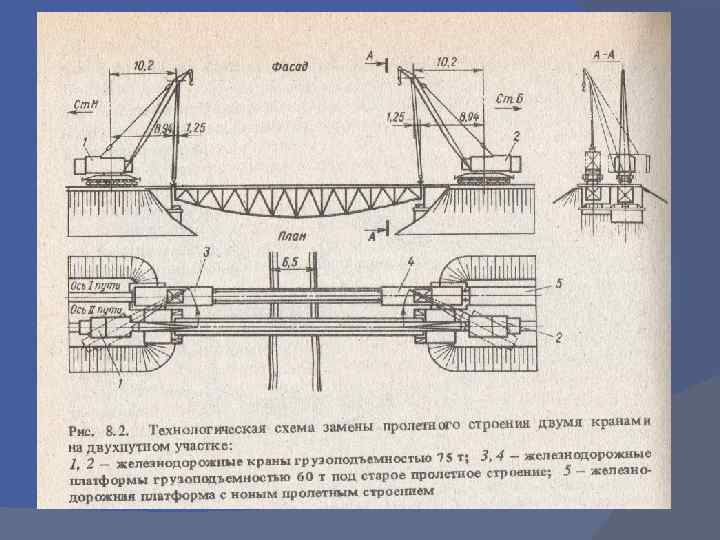

Реконструкция мостов с заменой пролетных строений Замена пролетных строений с помощью кранов Методами продольной и поперечной надвижки Замена пролетных строений с применением плавучих опор Замена пролетных строений комбинированным способом

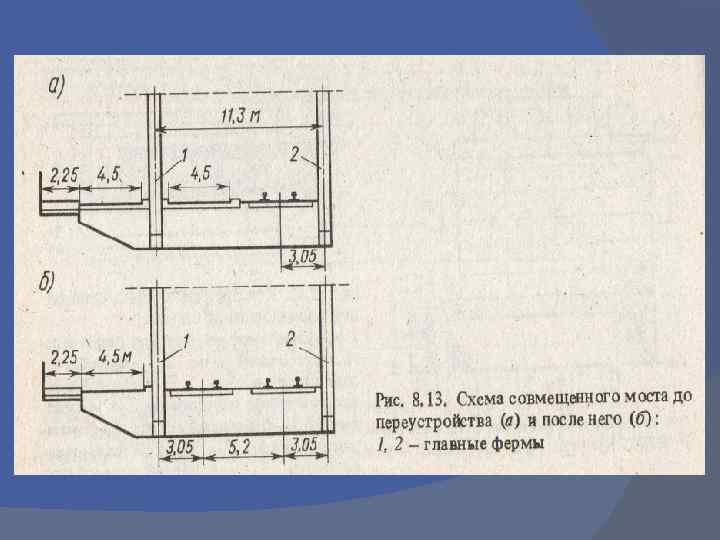

Реконструкция мостов в связи с изменением числа путей

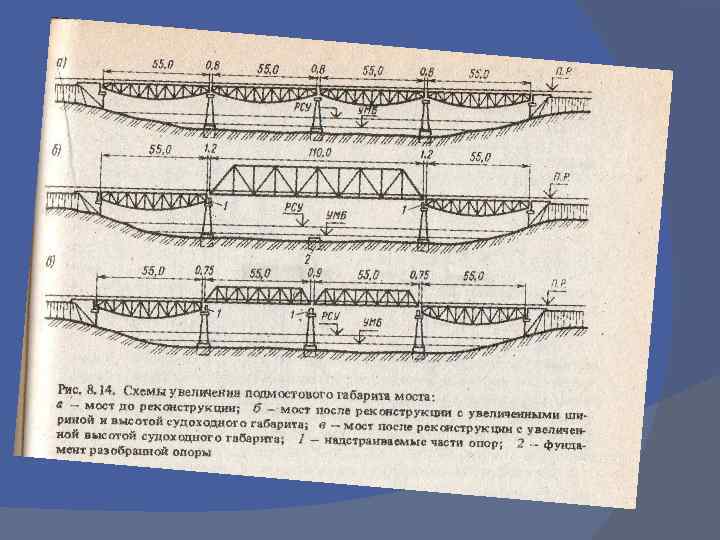

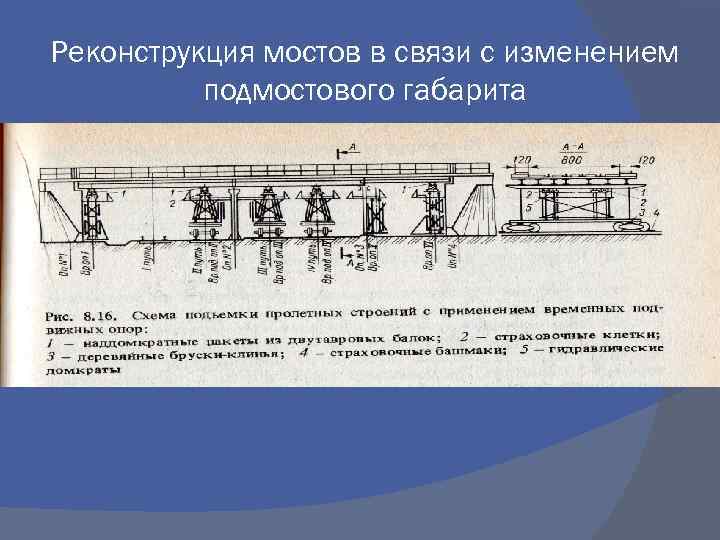

Реконструкция мостов в связи с изменением подмостового габарита

СПАСИБО ЗА ВНИМАНИЕ!
