РЕМОНТ КИРПИЧНЫХ СТЕН Выполнила: Тузовская Ж. В. Проверила: Шибаева Г. Н. РЕМОНТ КИРПИЧНЫХ СТЕН Выполнила: Тузовская Ж. В. Проверила: Шибаева Г. Н.

ОСНОВНЫЕ ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В СТЕНАХ : усадка здания после строительства в течение 1. ОСНОВНЫЕ ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В СТЕНАХ : усадка здания после строительства в течение 1. . . 1, 5 лет; деформация фундаментов вследствие замерзания и неравномерного оттаивания грунтовых вод; недостаточная глубина заложения фундаментов; неодинаковая несущая способность грунта в пределах дома и, следовательно, неравномерная осадка различных его частей; деформация балочного перекрытия; различная нагрузка на грунт частей дома, например, пристройка к дому без деформационного шва; чрезмерная нагрузка от перекрытия.

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 1. Недостаточная глубина заложения фундамента. ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 1. Недостаточная глубина заложения фундамента.

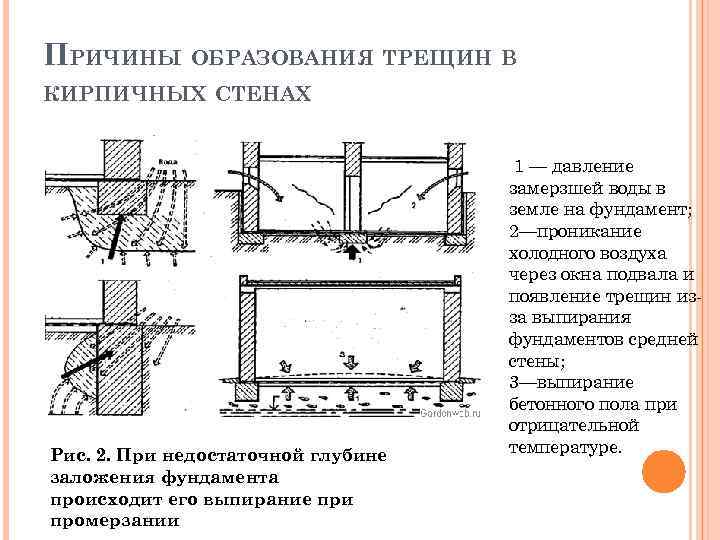

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 2. При недостаточной глубине заложения фундамента происходит ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 2. При недостаточной глубине заложения фундамента происходит его выпирание при промерзании 1 — давление замерзшей воды в земле на фундамент; 2—проникание холодного воздуха через окна подвала и появление трещин изза выпирания фундаментов средней стены; 3—выпирание бетонного пола при отрицательной температуре.

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 3. Оседание грунта неодинаковой несущей способности: 1 ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 3. Оседание грунта неодинаковой несущей способности: 1 - грунт меньшей несущей способности; 2 - грунт большей несущей способности. Рис. 4. Образование трещин вследствие заложения фундамента на слоях грунта с разной несущей способностью а—осадка с одной стороны; б—осадка с двух сторон

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 5. Образование трещин в стенах из-за прогиба ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 5. Образование трещин в стенах из-за прогиба балочного перекрытия. Рис. 6. Образование трещин в кирпичных стенах из-за отсутствия деформационного шва между основным зданием и пристройкой.

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 7. Неодинаковые по весу строения , 1 ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 7. Неодинаковые по весу строения , 1 —трещина При жестком соединении неодинаковых по весу построек в их стенах возникают вертикальные трещины, потому что эти строения давят на грунт с разной силой и оседают неравномерно. Между такими строениями нужно предусматривать разделительный шов.

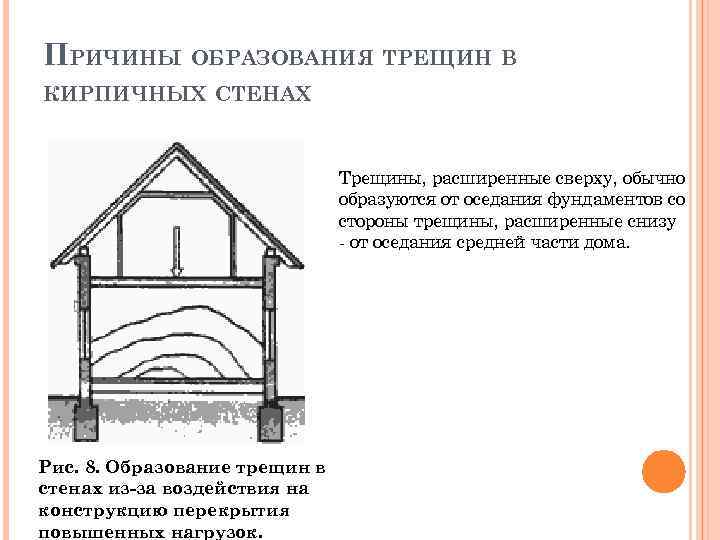

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Трещины, расширенные сверху, обычно образуются от оседания фундаментов ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Трещины, расширенные сверху, обычно образуются от оседания фундаментов со стороны трещины, расширенные снизу - от оседания средней части дома. Рис. 8. Образование трещин в стенах из-за воздействия на конструкцию перекрытия повышенных нагрузок.

ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 9. Трещины из-за теплового расширения кровельной конструкции ПРИЧИНЫ ОБРАЗОВАНИЯ ТРЕЩИН В КИРПИЧНЫХ СТЕНАХ Рис. 9. Трещины из-за теплового расширения кровельной конструкции при солнечном нагреве 1 — силы, перпендикулярные внешним стенам; 2—силы продольные; 3— сложение сил (результирующие силы); 4—подвижное опирание железобетонной кровельной конструкции препятствует переносу изменения объема вследствие температурных расширений на кладку и образованию трещин; 5— трещины в торцовых стенах, возникающие из-за температурного расширения железобетонной кровли.

АНАЛИЗ ТРЕЩИН 1, 2 - повреждение ленты соответственно с большим и небольшим смещением; 3 АНАЛИЗ ТРЕЩИН 1, 2 - повреждение ленты соответственно с большим и небольшим смещением; 3 - ленты без смещения; 4 трещина. Рис. 10. Анализ трещин в каменных стенах с помощью фиксаций бумажными лентами

СПОСОБЫ РЕМОНТА КИРПИЧНЫХ СТЕН 1 - лежни; 2 - затяжка; 3 стойки; 4 - СПОСОБЫ РЕМОНТА КИРПИЧНЫХ СТЕН 1 - лежни; 2 - затяжка; 3 стойки; 4 - подкладка под стойки (швеллер или деревянный брус); 5 металлические балки; А, Б, В - зоны различных нагрузок при трансформации стены. Рис. 11. Конструкции креплений при перекладке больших участков стены

УСИЛЕНИЕ СТЕНЫ МЕТАЛЛИЧЕСКИМИ НАКЛАДКАМИ Рис. 12. Усиление кирпичной стены металлическими накладками при отрыве угла. УСИЛЕНИЕ СТЕНЫ МЕТАЛЛИЧЕСКИМИ НАКЛАДКАМИ Рис. 12. Усиление кирпичной стены металлическими накладками при отрыве угла. Рис. 13. Усиление кирпичной стены металлическими накладками при отрыве поперечной стены.

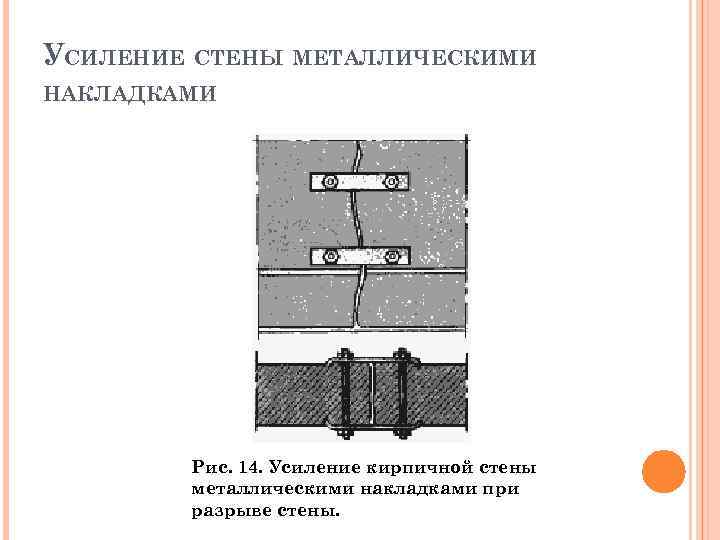

УСИЛЕНИЕ СТЕНЫ МЕТАЛЛИЧЕСКИМИ НАКЛАДКАМИ Рис. 14. Усиление кирпичной стены металлическими накладками при разрыве стены. УСИЛЕНИЕ СТЕНЫ МЕТАЛЛИЧЕСКИМИ НАКЛАДКАМИ Рис. 14. Усиление кирпичной стены металлическими накладками при разрыве стены.

 При незначительном числе разрушающих трещин, образовавшихся после усадки здания, с наружной и внутренней При незначительном числе разрушающих трещин, образовавшихся после усадки здания, с наружной и внутренней сторон стены устанавливают металлические накладки и крепят их между собой болтами.

а—зарождение трещин в кирпичах; б—увеличение трещин при достижении предельной несущей способности кладки: в— трещины а—зарождение трещин в кирпичах; б—увеличение трещин при достижении предельной несущей способности кладки: в— трещины в кирпичной кладке в месте опирания очень нагруженного столба; г— правильное решение, основанное на увеличении площади опирания с помощью железобетонной плиты Рис. 15. Если напряжения в конструкции больше, чем ее прочность, то возникнут трещины

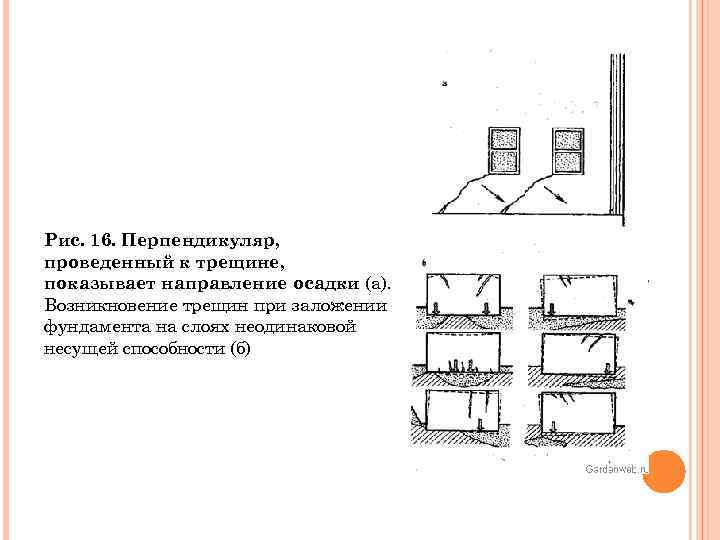

Рис. 16. Перпендикуляр, проведенный к трещине, показывает направление осадки (а). Возникновение трещин при заложении Рис. 16. Перпендикуляр, проведенный к трещине, показывает направление осадки (а). Возникновение трещин при заложении фундамента на слоях неодинаковой несущей способности (б)

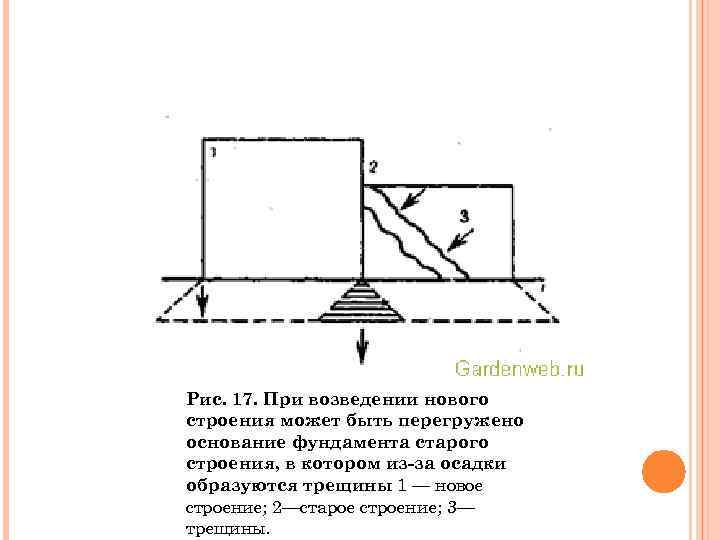

Рис. 17. При возведении нового строения может быть перегружено основание фундамента старого строения, в Рис. 17. При возведении нового строения может быть перегружено основание фундамента старого строения, в котором из-за осадки образуются трещины 1 — новое строение; 2—старое строение; 3— трещины.

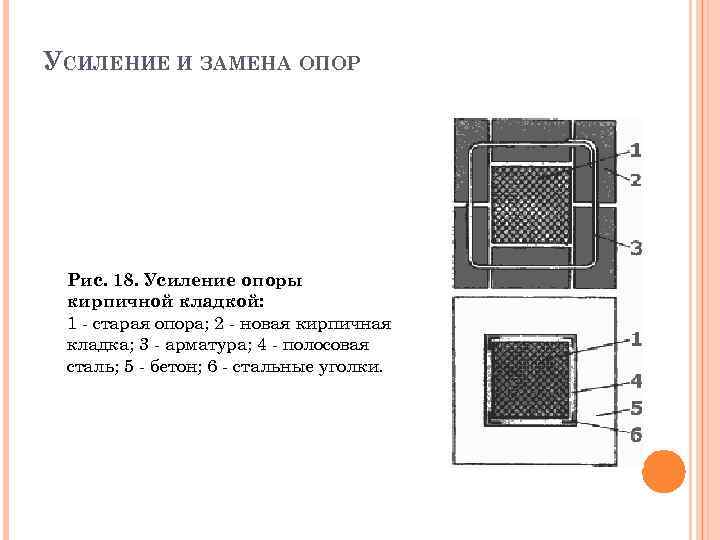

УСИЛЕНИЕ И ЗАМЕНА ОПОР Рис. 18. Усиление опоры кирпичной кладкой: 1 - старая опора; УСИЛЕНИЕ И ЗАМЕНА ОПОР Рис. 18. Усиление опоры кирпичной кладкой: 1 - старая опора; 2 - новая кирпичная кладка; 3 - арматура; 4 - полосовая сталь; 5 - бетон; 6 - стальные уголки.

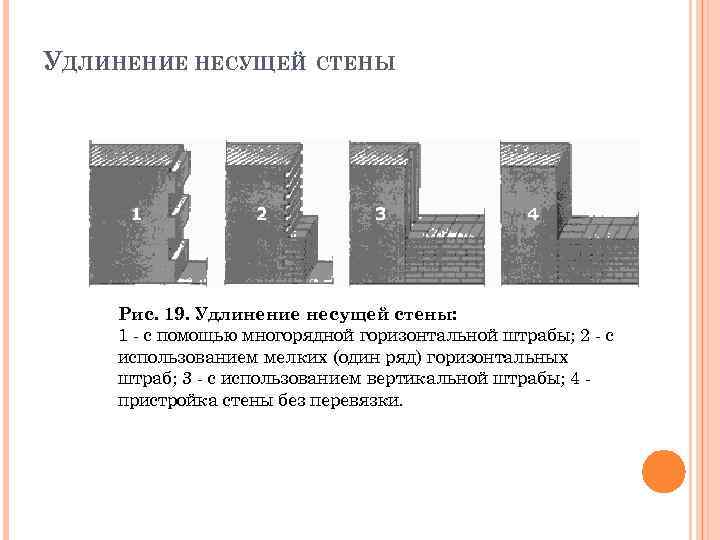

УДЛИНЕНИЕ НЕСУЩЕЙ СТЕНЫ Рис. 19. Удлинение несущей стены: 1 - с помощью многорядной горизонтальной УДЛИНЕНИЕ НЕСУЩЕЙ СТЕНЫ Рис. 19. Удлинение несущей стены: 1 - с помощью многорядной горизонтальной штрабы; 2 - с использованием мелких (один ряд) горизонтальных штраб; 3 - с использованием вертикальной штрабы; 4 пристройка стены без перевязки.

Удлиняют несущие стены с перевязкой и без нее. Старую несущую стену можно соединить с Удлиняют несущие стены с перевязкой и без нее. Старую несущую стену можно соединить с новой, если новая высотой в 1 этаж. Для этого в торце старой стены вырубают гнезда на высоту 3. . . 5 рядов кладки, глубиной в полкирпича. Новую стену кладут на цементном растворе. Высокие стены соединяют со старыми без перевязки, выкладывая швы полосами рубероида для более плотного прилегания их друг к другу. Можно также высечь в торце старой стены вертикальную канавку для плотного прилегания старой и новой стен. Новые откосы оконных и дверных проемов соединяют перевязкой более тщательно (через 1. . . 3 кирпича) из-за опасности разделения стыка новой и старой стен.

УСИЛЕНИЕ ПРОСТЕНКОВ Рис. 20. Усиление простенков увеличением их сечения: 1, 2 - соответственно новая УСИЛЕНИЕ ПРОСТЕНКОВ Рис. 20. Усиление простенков увеличением их сечения: 1, 2 - соответственно новая и старая кладка. Рис. 21. Усиление простенков железобетонным корсетом: 1, 2 - простенки, усиленные железобетонным корсетом с увеличением сечения стены.

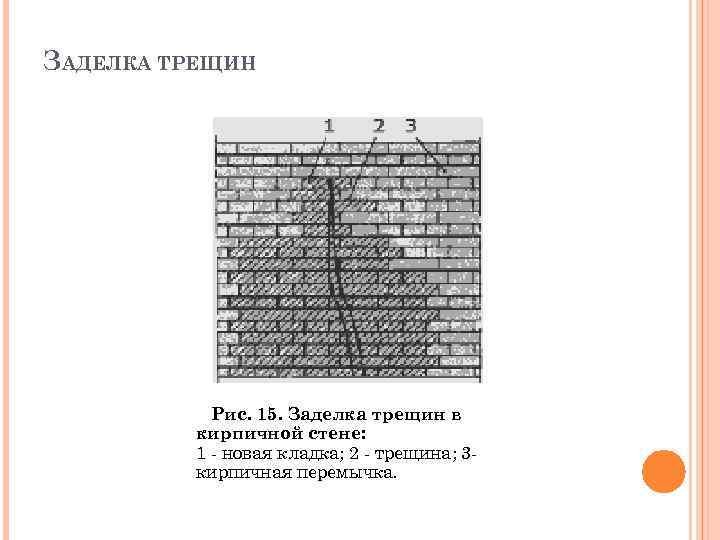

ЗАДЕЛКА ТРЕЩИН Рис. 15. Заделка трещин в кирпичной стене: 1 - новая кладка; 2 ЗАДЕЛКА ТРЕЩИН Рис. 15. Заделка трещин в кирпичной стене: 1 - новая кладка; 2 - трещина; 3 кирпичная перемычка.
